液压系统的基本组成
Volvo Construction Equipment
Slide 28
液压系统的基本组成：
• • • 动力元件――泵 控制元件――阀 执行元件――油缸
Volvo Construction Equipment
Slide 29
泵 • 按种类分：齿轮泵、柱塞泵、叶片泵 • 按排量分：定量泵、变量泵 • 齿轮泵：是一种定量泵，适用于中低压液压 系统；齿轮泵优点简单、经济耐油污性强。
7）流过小孔或受阻后，会产生压力降。 8）油由于做功会产生的压力，必须将其封闭，所以严密的封闭对液压系 统是必须的。 9）油会走阻力最小的路径。 10）油一般是被压进泵中的，而不是被吸进的（大气压力提供这种压力。 由于这种原因，储油箱顶部必须有一个通气孔）。
11）泵不是泵出压力，它泵出的是流量。压力是由流体的阻力产生的。
Volvo Construction Equipment
Slide 30
1）泵轴2）油封3）斜盘回位弹簧4）斜盘5）控制杆6）伺 服油缸7）柱塞体8）垫子9）泵后盖10）轴承11）供给泵 12）供给泵壳13）椎轴承14）配油盘15）柱塞16）定位 卡簧17）滑履18）椎轴承19）泵室
Volvo Construction Equipment
液压重要基础知识点
液压重要基础知识点液压技术是一门重要的工程技术，广泛应用于机械制造、冶金、建筑、航空航天等领域。
了解液压技术的基础知识点对于工程师和技术人员来说至关重要。
下面将介绍几个液压技术的基础知识点。
1. 液压系统的工作原理：液压系统是通过液体的传输来进行能量传递和控制的。
其基本组成部分包括液压液体、液压泵、执行元件和控制元件等。
液压泵将液体加压后输送到执行元件中，通过控制元件的控制，实现对执行元件的动作控制。
2. 液压液体的性质：常用的液压液体通常是油性液体，具有一定的粘度、流动性和润滑性。
液压液体的性质直接关系到液压系统的工作性能，因此选择合适的液压液体对于液压系统的正常运行至关重要。
3. 液压泵的分类和工作原理：液压泵可以分为容积式泵和动量式泵两大类。
容积式泵的工作原理是通过减小或增大工作腔容积来实现介质的吸入和排出。
动量式泵则是通过转子的离心力来吸入和排出液体。
4. 执行元件的分类和作用：执行元件是液压系统中负责完成各种动作的部件。
常见的执行元件包括液压缸和液压马达。
液压缸通常用于实现线性动作，而液压马达则用于实现旋转动作。
5. 控制元件的作用：控制元件是液压系统中用于控制介质流动、压力、流量等参数的部件。
常见的控制元件包括阀门、油缸和油管等。
控制元件的选择和调节能够实现对液压系统的精确控制。
以上是液压技术的一些重要基础知识点。
学习和掌握这些知识点能够帮助人们理解液压系统的工作原理，为实际应用提供基础支持。
液压技术的应用范围广泛，因此掌握基础知识对于提高工程技术人员的能力和竞争力具有重要意义。
液压基础知识.
F2= pA2= F1A2/A1 由此可得 液压传动可使力放大，可使力缩小， 也可以改变力的方向。液体内的压 力是由负载决定的。
液压基础知识
三、液体 动力学基 础知识
液压基础知识
二、液体
静力学基 础
（五）相对压力、绝对压力及真空度
1.相对压力：一般指表压力，是测量系统相对大气压力 值。 2.绝对压力：指系统实际压力。 说明：绝对压力=相对压力+一个大气压。 3.真空度：处于真空状态下大气稀薄程度。等于大气压 力-绝对压力。
液压基础知识
二、液体
静力学基 础
（六）帕斯卡原理
（七）气穴
三、液体 动力学基 础知识
在液压系统中，如果某点处的压力低于液压油液所在温度下的 空气分离压时，原先溶解在液体中的空气就会分离出来，使液 体中迅速出现大量气泡的现象叫做气穴。 减少气穴现象的措施 1、 减小阀孔前后的压力降，一般使压力比p1/p2＜3.5。 2、尽量降低泵的吸油高度，减少吸油管道阻力。 3、各元件联接处要密封可靠，防止空气进入。 4、增强容易产生气蚀的元件的机械强度。
（一）理想液体与（二）恒定流动
（一）理想液体 假设的既无粘性又不可压缩的流体称为理想流体。 （二）恒定流动 液体流动时，液体中任一点处的压力、速度和密度都不 随时间而变化的流动， 亦称为定常流动或非时变流动
液压基础知识
三、液体 动力学基 础知识
（三）流量连续性方程
流量连续性方程是质量守恒定律在流体力学中的表达方 式。 ρ1υ1A 1=ρ2υ2A2
液压基础知识
液压基础知识
一液压传动是以流体（液压油等）作为工作介质对能量进行传递和控制的一种传动方式。
一液压系统传动原理：液压传动的工作原理，可以用一个液压千斤顶的工作原理来说明。
图1-1液压千斤顶工作原理图1—杠杆手柄2—小油缸3—小活塞4，7—单向阀5—吸油管6，10—管道8—大活塞9—大油缸11—截止阀12—油箱图1-1是液压千斤顶的工作原理图。
大油缸9和大活塞8组成举升液压缸。
杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。
如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。
再次提起手柄吸油时，单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。
不断地往复扳动手柄，就能不断地把油液压入举升缸下腔，使重物逐渐地升起。
如果打开截止阀11，举升缸下腔的油液通过管道10、截止阀11流回油箱，重物就向下移动。
这就是液压千斤顶的工作原理。
通过对上面液压千斤顶工作过程的分析，可以初步了解到液压传动的基本工作原理。
液压传动是利用有压力的油液作为传递动力的工作介质。
压下杠杆时，小油缸2输出压力油，是将机械能转换成油液的压力能，压力油经过管道6及单向阀7，推动大活塞8举起重物，是将油液的压力能又转换成机械能。
大活塞8举升的速度取决于单位时间内流入大油缸9中油容积的多少。
由此可见，液压传动是一个不同能量的转换过程。
三液压系统组成部分：能源装置、执行元件、控制元件、辅助元件、传动介质1.液压能源装置（液压泵）液压泵是一种将机械能转化为液压能的能量转换装置。
1）液压泵工作原理图3—1 液压泵工作原理图液压泵都是依靠密封容积变化的原理来进行工作的，故一般称为容积式液压泵，图3-1所示的是一单柱塞液压泵的工作原理图，图中柱塞2装在缸体3中形成一个密封容积a，柱塞在弹簧4的作用下始终压紧在偏心轮1上。
(完整版)液压传动基础知识

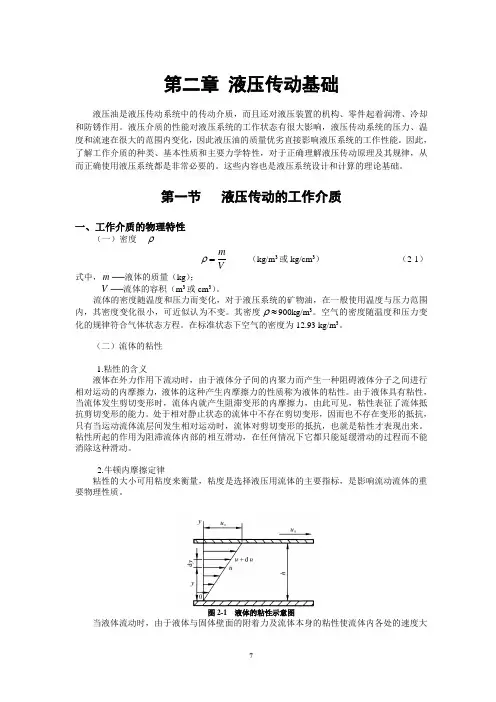

第二章 液压传动基础液压油是液压传动系统中的传动介质，而且还对液压装置的机构、零件起着润滑、冷却和防锈作用。
液压介质的性能对液压系统的工作状态有很大影响，液压传动系统的压力、温度和流速在很大的范围内变化，因此液压油的质量优劣直接影响液压系统的工作性能。
因此，了解工作介质的种类、基本性质和主要力学特性，对于正确理解液压传动原理及其规律，从而正确使用液压系统都是非常必要的。
这些内容也是液压系统设计和计算的理论基础。
第一节 液压传动的工作介质一、工作介质的物理特性（一）密度 ρV m =ρ （kg/m 3或kg/cm 3） （2-1） 式中，m ──液体的质量（kg ）；V ──流体的容积（m 3或cm 3）。
流体的密度随温度和压力而变化，对于液压系统的矿物油，在一般使用温度与压力范围内，其密度变化很小，可近似认为不变。
其密度≈ρ900kg/m 3。
空气的密度随温度和压力变化的规律符合气体状态方程。
在标准状态下空气的密度为12.93 kg/m 3。
（二）流体的粘性1.粘性的含义液体在外力作用下流动时，由于液体分子间的内聚力而产生一种阻碍液体分子之间进行相对运动的内摩擦力，液体的这种产生内摩擦力的性质称为液体的粘性。
由于液体具有粘性，当流体发生剪切变形时，流体内就产生阻滞变形的内摩擦力，由此可见，粘性表征了流体抵抗剪切变形的能力。
处于相对静止状态的流体中不存在剪切变形，因而也不存在变形的抵抗，只有当运动流体流层间发生相对运动时，流体对剪切变形的抵抗，也就是粘性才表现出来。
粘性所起的作用为阻滞流体内部的相互滑动，在任何情况下它都只能延缓滑动的过程而不能消除这种滑动。
2.牛顿内摩擦定律粘性的大小可用粘度来衡量，粘度是选择液压用流体的主要指标，是影响流动流体的重要物理性质。
图2-1 液体的粘性示意图 当液体流动时，由于液体与固体壁面的附着力及流体本身的粘性使流体内各处的速度大小不等，以流体沿如图2-1所示的平行平板间的流动情况为例，设上平板以速度0u 向右运动，下平板固定不动。
液压传动基本知识
第一讲液压传动基础知识一、什么是液压传动？定义：利用密闭系统中的压力液体实现能量传递和转换的传动叫液压传动。
液压传动以液体为工作介质，在液压泵中将机械能转换为液压能，在液压缸（立柱、千斤顶）或液压马达中将液压能又转换为机械能。
二、液压传动系统由哪几部分组成？液压传动系统由液压动力源、液压执行元件、液压控制元件、液压辅助元件和工作液体组成。
三、液压传动最基本的技术参数：1、压力：也叫压强，沿用物理学静压力的定义。
静压力：静止液体中单位承压面积上所受作用力的大小。
单位：工程单位kgf/cm 2法定单位：1MPa （兆帕）=106Pa （帕）1MPa （兆帕）~10kgf/ce2、流量：单位时间内流过管道某一截面的液体的体积。
单位：工程单位：L/min （升/分钟）法定单位：m 3/s四、职能符号：定义：在液压系统中，采用一定的图形符号来简便、清楚地表达各种元件和管道，这种图形符号称为职能符号。
作用：表达元件的作用、原理，用职能符号绘制的液压系统图简便直观；但不能反映元件的结构。
如图：过滤器 /VNX五、常用密封件：1.O 形圈：常用标记方法：公称外径（mm ）截面直径（mm ）2•挡圈（0形圈用）：3. 常用标记方法：挡圈ADXdXa千斤顶双向锁 截止阀安全阀A 型（切口式）；D 外径（mm ）；d 内径（mm ）；a 厚度（mm ）第二讲控制阀；液控单向阀；单向锁一、控制阀：1. 定义：在液压传动系统中，对传动液体的压力、流量或方向进行调节和控制的液压元件统称为控制阀。
2. 分类：根据阀在液压系统中的作用不同分为三类：压力控制阀：如安全阀、溢流阀流量控制阀：如节流阀方向控制阀：如操纵阀液控单向阀双向锁3. 对阀的基本要求：（1）工作压力和流量应与系统相适应；（2）动作准确，灵敏可靠，工作平稳，无冲击和振动现象；（3）密封性能好，泄漏量小；（4）结构简单，制作方便，通用性大。
二、液控单向阀结构与原理：1. 定义：在支架液压系统中用以闭锁液压缸中的液体，使之承载的控制元件为液控单向阀。
液压基础知识大全【二】
液压基础知识大全【二】上期戳这里：液压基础知识大全，你肯定很需要【一】什么引起压力？压力与流量结合产生液压力。
液压系统中这种压力来自何方？一些是重力的结果，但是其余的又来自何方？负载产生压力大部分压力来自负载本身。
以下插图中，泵每时每刻供应着油。
泵出的油寻找使它得以通过软管的最小阻力通道，从而作用于油缸。
负载重量产生压力，压力的量则取决于负载大小。
平行连接管路中的压力如果我们将三个不同负载以平行方式与下图所示的同一液压系统连接，油将会找到最小阻力通道，因为油缸B 需要的压力最低，也就是说最轻负载将首先得到提升，提升最轻负载时，压力将上升到足够大小以提升下一次轻负载；油缸A 到达其行程终端时，压力上升以提升最重负载。
因此油缸 C 将在最后被提升。
工作油缸中的液压力(1) 惯性定律告诉我们，事物有保持其静止状态的趋势。
这就是工作油缸中活塞不作运动的原因之一。
(2) 油缸不作运动的另一原因是在其上作用有负载。
(3) 当泵开始将油推入油缸时，工作活塞和负载阻止油的流动。
因此抵抗这种阻力的油压上升了，当这一压力大于使活塞保持在本身位置的力时，活塞便产生运动。
(4) 活塞向上运动时，它提升了负载。
作功时必须共同利用压力和流量。
这就是液压力的工作原理。
流动流动我们曾经说过，流动的任务是使事物运动。
记住另一个关键点，—“流量和液压系统作功之间是什么关系？”答案是，如果流量稳定，液压油缸直径越小，活塞运动速度越快。
流量增大导致速度加快许多人认为增大压力将加快速度，但是这并不正确。
不能通过增大压力来加快活塞运动速度。
如果你要使活塞运动加快，必须提高进入油缸内油的流量。
关闭溢流阀不会提高速度这里有一个例子是关于排除液压系统故障中常见的错误处理方法。
油缸速度变缓时，某些机械师会立即调整溢流阀，他们认为增大压力可以提高工作速度；他们试图加大溢流阀设定，以此提高系统的最大压力。
但是这样不会提高运动速度。
配备溢流阀的意义在于保护液压系统，防止压力过高。
常用液压知识点总结
常用液压知识点总结液压系统主要由以下几部分组成：液压泵、液压控制阀、执行元件（液压缸、液压马达等）、储油装置、管路组件和附件等。
本文将对液压系统中的一些常用知识点进行总结，包括液压泵、液压缸、液压控制阀、液压传动、液压油、液压动力、液压缸的工作原理等方面的知识点。
一、液压泵液压泵是液压系统中的动力源，它是将机械能转换成液压能的设备。
液压泵主要有齿轮泵、齿条泵、涡轮泵、柱塞泵和螺杆泵等几种类型。
1. 齿轮泵齿轮泵是最简单的液压泵，它由双齿轮组成，通过旋转相对方向的两个齿轮来吸入、挤压和泵出液体。
齿轮泵的优点是结构简单、价格低廉，但由于齿轮与壳体之间的间隙，使得密封性差，易造成泄漏。
2. 齿条泵齿条泵是通过齿轮驱动一个或多个齿条在油箱内做往复运动，从而产生液压能。
齿条泵的结构紧凑，所需的转速较高，但输出脉动小。
3. 涡轮泵涡轮泵是一种离心泵，通过高速旋转的叶轮来形成离心力，将液体压送出去。
涡轮泵可以提供较高的流量，适用于大型机械设备。
4. 柱塞泵柱塞泵是一种高压泵，通过柱塞在缸内往复运动来产生液压能。
柱塞泵具有可调的输出量和流量，适用于高压液压系统。
5. 螺杆泵螺杆泵是一种容积变化泵，通过螺杆的旋转来改变泵腔内的容积，从而将液体压送出去。
螺杆泵适用于高黏度液体的输送，但结构复杂，价格较高。
二、液压缸液压缸是液压系统中的执行元件，通常用于产生直线运动。
液压缸主要由缸体、活塞、活塞杆和密封件等部件组成。
1. 液压缸的工作原理液压缸是通过液压系统中的液压能来产生机械运动的设备。
当液压油驱动活塞在缸内做往复运动时，产生直线运动的动力。
液压缸的工作原理是利用液体在缸内的压力来产生机械力，由于活塞的运动，实现对外部负载的推拉操作。
2. 液压缸的种类液压缸主要分为单作用液压缸和双作用液压缸两种。
单作用液压缸是只在一侧施加压力，另一侧自由放气，只能产生单向推动力，适用于需要单向行程的操作。
双作用液压缸是两侧都可以施加压力，可以产生双向推拉力，适用于需要双向行程的操作。
