以天然气为原料制甲醇装置工艺方案
天然气制甲醇工艺
天然气制甲醇工艺简介天然气制甲醇工艺是一种利用天然气作为原料来生产甲醇的化学工艺。
甲醇是一种重要的化工原料，广泛应用于制药、塑料、涂料、溶剂等领域。
天然气作为一种丰富的化石能源资源，通过制甲醇工艺可以实现资源的高效利用。
工艺流程天然气制甲醇的工艺流程主要包括天然气预处理、气化、合成气净化、甲醇合成和甲醇精制等步骤。
1.天然气预处理：天然气中含有硫化氢、二氧化碳等杂质，需要进行预处理来降低对后续工艺的影响。
常用的预处理方法包括酸气洗、脱硫和脱气等。
2.气化：将预处理后的天然气与适量的氧气或空气进行反应，在高温高压条件下进行气化反应，生成合成气。
合成气的组成主要包括一氧化碳、二氧化碳、氢气和少量的甲烷等。
3.合成气净化：合成气中含有一些杂质，如硫化物、氨等，需要进行净化处理。
常用的净化方法包括变换反应、水煤气变换反应和低温变换反应等。
4.甲醇合成：将净化后的合成气与催化剂进行反应，通过甲醇合成反应将一氧化碳和二氧化碳转化为甲醇。
甲醇合成反应通常在高温高压条件下进行，常用的催化剂有铜锌锆系列、铜锌铝系列等。
5.甲醇精制：将合成的甲醇进行精制，去除其中的杂质，得到高纯度的甲醇。
常用的精制方法包括蒸馏、吸附和萃取等。
工艺优势天然气制甲醇工艺具有以下的优势：1.资源丰富：天然气是一种丰富的化石能源资源，在全球范围内广泛存在。
通过天然气制甲醇工艺，可以实现天然气资源的高效利用。
2.环保节能：相比于传统煤制甲醇工艺，天然气制甲醇工艺在减少二氧化碳排放和其他污染物排放方面具有明显优势。
甲醇也是一种清洁能源，可以作为替代传统燃料的燃料。
3.经济效益：天然气制甲醇工艺具有较高的产率和选择性，可以提高甲醇的产量和质量。
甲醇作为一种重要的化工原料，具有广泛的应用前景，可以为相关产业带来经济效益。
工艺挑战天然气制甲醇工艺在实际应用中还面临一些挑战：1.催化剂选择：催化剂是甲醇合成反应的关键，需要选择具有高活性和稳定性的催化剂。
年产10万吨甲醇工艺设计
甲醇是一种重要的有机化工品，广泛应用于合成有机化合物、涂料、塑料等工业领域。
甲醇工艺设计的关键目标是实现高产量、高质量的甲醇生产，同时考虑能源消耗、环境污染和安全性等方面的要求。
本文将对一种年产10万吨甲醇工艺设计进行详细介绍，包括原料选择、反应过程、设备选型、能源消耗和环境污染控制等方面。
1.原料选择甲醇的主要原料为天然气或煤炭。
在本工艺设计中，我们选择优质天然气作为甲醇的主要原料。
天然气中的甲烷通过蒸汽重整反应生成合成气，包括一氧化碳和氢气。
该合成气经过净化处理后，进入甲醇合成反应器进行反应。
2.反应过程甲醇的合成反应是一种催化反应，主要基于甲醇合成催化剂的作用。
在本工艺设计中，我们选择了高效的铜锌氧化物催化剂，能够在相对低的温度和压力下实现高效率的甲醇合成。
反应过程主要包括气相反应和液相吸收两个步骤。
气相反应器中，一氧化碳和二氧化碳与氢气发生反应生成甲醇。
反应后的气体进入液相吸收器，通过溶剂的吸收和分离，将甲醇从废气中回收。
3.设备选型甲醇生产设备主要包括气体净化、蒸汽重整、合成反应、分离和脱水等装置。
对于年产10万吨甲醇的工艺设计，我们选用了适宜的设备类型和规格，确保设备能够满足预期产量和质量要求。
例如，气体净化装置采用活性炭吸附和分子筛吸附的组合方式，提高气体净化效果。
合成反应器采用多床催化剂装置，提高反应效率和催化剂的使用寿命。
分离装置采用精馏和吸附等工艺，实现甲醇的回收。
4.能源消耗甲醇生产需要消耗大量的能源，包括天然气和蒸汽等。
为了降低能源消耗和提高能源利用效率，我们在工艺设计中采取了多项措施。
例如，在蒸汽重整过程中，我们采用余热回收技术，将废弃热量回收利用。
在合成反应过程中，我们优化反应条件和催化剂的使用方式，降低能源消耗。
此外，我们还考虑了电力和水的节约措施，提高整体能源利用效率。
5.环境污染控制甲醇生产过程中会产生废气、废水和废渣等污染物。
为了控制环境污染，我们在工艺设计中采取了多项措施。
天然气制甲醇工艺流程
天然气制甲醇工艺流程
《天然气制甲醇工艺流程》
天然气是一种丰富的化石燃料资源，而甲醇则是一种重要的有机化合物，广泛用于化工、医药和能源等领域。
天然气制甲醇工艺流程是将天然气中的甲烷气体转化为甲醇的过程，这一工艺在现代化工生产中具有重要意义。
天然气制甲醇的工艺流程通常包括以下几个步骤：天然气脱硫、蒸汽重整、合成气净化、甲醇合成、甲醇精制和尾气处理。
首先，天然气被送入脱硫装置，通过化学反应去除其中的硫化氢、二硫化碳等硫化物。
然后，经过蒸汽重整反应，甲烷与水蒸气在高温高压条件下转化为一氧化碳和氢气，形成合成气。
接着，合成气通过净化装置去除其中的杂质，然后进入催化剂反应器进行甲醇合成反应，产生甲醇和水。
经过甲醇合成反应后，需要对产生的混合物进行精制，以获取高纯度的甲醇产品。
最后，对反应产物中的尾气进行处理，减少对环境的污染。
以上是天然气制甲醇的基本工艺流程，当然实际生产中需要根据不同的原料性质和产品要求进行具体的调整和优化。
随着化工技术的不断进步，天然气制甲醇工艺流程也在不断地完善和提高，以更加高效、环保地生产出优质的甲醇产品。
这一工艺流程的不断优化将为天然气资源的高效利用和化工产业的发展提供重要支持。
天然气制甲醇工艺流程
天然气制甲醇工艺流程天然气制甲醇工艺流程主要包括气体净化、蒸汽重整、合成气生成、气体处理、甲醇合成和甲醇提纯六个步骤。
首先是气体净化，原料天然气经过除尘、除水、除硫处理，去除其中的灰尘、水分和硫化氢等杂质。
这是为了保证后续的反应过程能够更好地进行，避免杂质对催化剂产生毒性影响。
接下来是蒸汽重整，将气体与水蒸气混合，经过催化剂的作用，进行重整反应，将甲烷等烷烃转化为一氧化碳和氢气。
这一步骤一般需要高温高压条件下进行，需要使用催化剂来促进反应的进行。
然后进行合成气生成，将蒸汽重整后的气体与过于气混合，通过一系列的反应，将甲烷等烷烃转化为合成气，其中合成气由一氧化碳和氢气组成。
这个过程中，需要控制反应的温度、压力和催化剂的选择，以保证合成气的产率和质量。
随后进行气体处理，上述合成气中含有一些杂质，如一氧化碳、二氧化碳、苯、硫等，需要进行进一步的净化。
通过一系列的物理吸附、温度、压力等变化，将这些杂质去除，以提高后续甲醇合成的效果。
然后是甲醇合成，用合成气经过甲醇合成催化剂反应器，进行甲醇的合成。
在适当的温度和压力下，使一氧化碳和氢气反应生成甲醇。
这部分需要使用特殊的催化剂来促进反应的进行，并对反应条件进行精确控制，以提高产率和纯度。
最后是甲醇提纯，将甲醇合成反应产出的混合物进行分离和提纯。
一般采用蒸馏、吸附和结晶等方法，将甲醇与其他谷物进行分离，得到高纯度的甲醇产品。
这个过程中需要控制温度和压力等条件，以保证分离的效果和产品的质量。
综上所述，天然气制甲醇的工艺流程涉及到气体净化、蒸汽重整、合成气生成、气体处理、甲醇合成和甲醇提纯等六个步骤。
每个步骤都需要精确控制条件和使用适当的催化剂，以提高反应效率和产出的甲醇产品质量。
这一工艺流程在化工领域具有广泛应用，对于可再生能源和环境保护具有重要意义。
天然气制甲醇工艺流程
天然气制甲醇工艺流程天然气是一种重要的化石能源，而甲醇则是一种重要的化工产品。
天然气制甲醇工艺是将天然气作为原料，通过一系列化学反应制备甲醇的过程。
本文将介绍天然气制甲醇的工艺流程，包括原料准备、反应过程、产品分离等环节。
1. 原料准备。
天然气主要成分是甲烷，因此天然气制甲醇的原料主要是甲烷。
在工业上，通常采用蒸汽重整法将甲烷转化为一氧化碳和氢气，然后再进行甲醇合成反应。
此外，还需要氧气作为氧化剂，以促进甲烷的氧化反应。
2. 反应过程。
天然气制甲醇的反应过程主要包括蒸汽重整、甲醇合成和甲醇精馏等步骤。
首先，甲烷和蒸汽在催化剂的作用下发生重整反应，生成一氧化碳和氢气。
然后，一氧化碳和氢气在催化剂的作用下发生甲醇合成反应，生成甲醇。
最后，通过甲醇精馏过程，将甲醇从反应混合物中分离出来。
3. 产品分离。
甲醇合成反应产生的混合物中除了甲醇外，还包含未反应的气体和其他杂质。
因此，需要进行产品分离，将甲醇从混合物中提取出来。
通常采用蒸馏、吸附、结晶等方法进行产品分离，得到纯度较高的甲醇产品。
4. 工艺优化。
天然气制甲醇的工艺流程需要根据原料性质、反应条件等因素进行优化。
例如，在蒸汽重整反应中，催化剂的选择、反应温度和压力的控制等都会影响反应的效果。
在甲醇合成反应中，催化剂的活性和选择性对甲醇的产率和纯度有重要影响。
因此，工艺优化是提高天然气制甲醇效率和产品质量的关键。
总之，天然气制甲醇工艺流程包括原料准备、反应过程、产品分离和工艺优化等环节。
通过合理的工艺设计和操作，可以实现天然气向甲醇的高效转化，为化工行业提供了重要的甲醇资源。
以天然气为原料制甲醇装置工艺方案
(2) 管束式合成工艺 采用管束式副产蒸汽 等温反应器 。 113 甲醇精馏
(1) 两塔流程 第一塔为预精馏塔 ,第二塔为 主精馏塔 ,两塔再沸器均用低压蒸汽作热源 ;
(2) 三塔流程 采用两个主精馏塔 ,第一主精 馏塔加压操作 ,第二主精馏塔常压操作 。加压塔 塔顶气体的冷凝热用作常压塔塔底再沸器的热 源 ,有效地利用了能量 。
1208 ～170
能
流程 D
70. 33
16. 69
11. 85
0. 46
0. 30
0. 06
0. 30 23731 510/ 670 670/ 1008 2. 05 10456 2122 12578
4960 46. 01 31. 73 963 ～140
能
流程 E
70. 33
15. 81
12. 40
合成废锅副产蒸汽
(4. 0MPa) t/ t 粗醇
装置相对投资
日常相对操作费用
流程 A
流程 B
多段冷激式 管束式副产蒸汽
75. 24/ 72. 13 71. 27/ 65. 12
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved.
1 4 化 工 设 计 1998 年 第 3 期
年产10万吨甲醇工艺设计
甲醇是一种无色、易挥发的液体，是一种重要的化工原料。
甲醇可用作溶剂、防冻剂、燃料等，并且也是合成多种化学品的重要原料。
本文将介绍一种年产10万吨甲醇的工艺设计。
1.原料选择甲醇的主要原料是天然气或煤炭。
在本设计中，采用天然气作为原料，主要原因是天然气作为清洁能源，不仅含有丰富的甲烷，而且还有其他杂质，如醇、醛和硫化物等。
2.甲醇生产工艺流程甲醇的生产过程主要分为气化、合成气净化、变换反应、甲醇的分离和精制等环节。
气化：天然气通过一系列的处理后，首先进入气化炉进行气化反应，将甲烷转化成一氧化碳和氢气。
合成气净化：气化产生的合成气中含有一氧化碳、二氧化碳、氢气等杂质，需要通过一系列净化步骤，去除杂质，如一氧化碳的选择性氧化、水蒸气转化等，使得合成气的组成符合变换反应的要求。
变换反应：减少二氧化碳的含量并提高一氧化碳的转化率，需要进行一系列变换反应。
主要反应有水汽变换反应和低温甲醇合成反应。
甲醇的分离和精制：合成后的甲醇进入精制塔，通过分离和纯化操作，去除杂质和溶剂，获得高纯度的甲醇。
3.工艺优化为了提高甲醇的生产效率和降低成本，可以对工艺进行优化。
提高合成气的利用率：在气化炉中，采用高效的催化剂和反应条件，提高一氧化碳和氢气的产率。
减少能量消耗：通过余热回收系统，对高温废气和废水进行换热，降低能量消耗。
优化反应条件：根据反应的动力学特性，确定最佳反应温度和压力，提高甲醇的选择性和收率。
改进分离和纯化技术：对精制塔进行优化设计，提高甲醇的回收率和纯度。
4.安全措施甲醇是一种易燃易爆液体，在生产过程中需要采取一系列安全措施，包括防火、防爆、通风和泄漏处理等。
此外，还需要定期检查和维护设备，确保工艺安全可靠运行。
综上所述，本文介绍了年产10万吨甲醇的工艺设计，包括原料选择、工艺流程、工艺优化和安全措施。
通过对工艺的优化和改进，可以提高甲醇的生产效率和质量，并降低生产成本，达到经济效益和环境效益的双重目标。
天燃气合成甲醇合成工段的工艺设计
天燃气合成甲醇合成工段的工艺设计天然气合成甲醇的工艺设计是指通过天然气作为原料，采用一系列化学反应将其转化为甲醇的工艺流程。
这个工艺过程包括几个主要环节：气体净化、催化转化、蒸汽重整、甲醇合成等。
下面将针对这些环节逐一介绍。
1. 气体净化气体净化是将含杂质的天然气经过处理，使其符合进入甲醇合成反应器的要求。
处理过程主要含有两个步骤：脱硫和脱水处理。
其中，脱硫处理是将天然气中的硫化物通过加入一定量的ZnO进行反应，将硫化物转化成硫化锌，使得天然气中的硫化物浓度降到合适的范围内；而脱水处理是通过加入适量的乙二醇，将气体中的水汽捕获，保证气体中的水分浓度低于0.1%。
2. 催化转化催化转化是将净化后的气体进行一系列化学反应，将其转化成含甲醇的合成气体。
主要包括以下步骤：（1）燃烬气化：将气体通过高温、高压下的火炬，进行加热，使其转化为燃烬气；（2）变换反应：将燃烬气与水蒸汽反应，生成一氧化碳和氢气；（5）二氧化碳转化：将一氧化碳和二氧化碳反应，生成一氧化碳和水蒸汽；3. 蒸汽重整蒸汽重整是指将制备好的合成气体进行再次转化，将其中含有的一氧化碳和水蒸汽转化为氢气和二氧化碳。
这个过程通过引入高温水蒸汽，与合成气体进行加热反应，使得其中的一氧化碳和水蒸汽被转化成氢气和二氧化碳。
蒸汽重整的反应条件一般为高温高压下进行，反应需要使用合适的催化剂。
4. 甲醇合成甲醇合成是将经过蒸汽重整的气体进行再次转化，最终生成甲醇的过程。
主要反应方程式为：CO+2H2→CH3OH。
反应需要用到适量的催化剂，通过调节反应的温度、压力、氢气转化率等条件进行控制，以得到高质量的甲醇。
总之，天然气合成甲醇的工艺设计需要经过多个环节的处理和转化，制备出合适的合成气体，最终生成甲醇。
在这个过程中需要使用合适的装置和设备，并同时考虑工艺稳定性、能耗控制等因素，以实现经济、高效的甲醇制备工艺。
20万吨甲醇装置工艺简介
5
改进与提高
2011年以来，由于天然气供应不足停车两个月（2010年12月3日-2011
年2月9日），利用此次机会更换了新的进口触媒，不断的对甲醇工艺进 行思考探索，装置整体消耗出现了大幅度的降低，尤其是2011年7月消耗
创历史最低：1022NM3/T（车间计量987NM3/T ）。节能减排相当有效每
15
工艺流程图——说明
来自西部公司的天然气经过减压后压力1.4MP进入配
气站，流量为19122 Nm3/h的原料天然气进入天然气 压缩机K01101进行压缩，压缩后的天然气温度103℃
、压力2.85MPa送往天然气转化工序。
在天然气压缩前分离掉天然气中的轻质油等杂质（基
本没有液体）。
甲醇原料天然气压缩机K01101是由电机驱动的两级
压缩
天然气 转化 CO2 烟 道 气
K 01301
3.9MPa 工艺蒸汽
循环气 CO2 压缩
CO2
回收
19
19
工艺流程图——说明
合成气压缩机K01301的作用有两个，一是将来自转化工序的
转化气和氢回收工序的氢气加压后送到合成工序生产甲醇；二
是为合成塔气体循环提供动力。
经过合成气压缩机前5级压缩后，进入6级循环段压缩的气体
工艺上的转化工序采用一段炉蒸汽转化、压缩工序选用德国阿特拉
斯制造的多轴离心式压缩机、透平是德国西门子公司生产、CO2回 收是南化院的MEA溶液回收工艺包、精馏工序选取天津大学的三塔 工艺流程、氢回收采用普里森膜渗透技术、甲醇合成反应器选的是 具有自主知识产权的杭州林达公司制造的低压均温型合成塔。
4
4
合成反应过程中CO\CO2的单程转化率只有25～40％
20万吨焦炉气制甲醇操作规程
第六节
一、停车步骤
1）、接到调度停车通知后，注意检查各级压力，并做好停车准备工作，准备从高压端到低压端的顺序切气；
2）、减量：通知转化岗位准备减量，开一回一减量，当全开还需减量时，可开四回一进行大减量，减量的多少，应根据转化系统平稳状况，减到转化所需的压力时准备切气；
温度（供水/回水）
32/42℃
污垢系数
0.00034m2K/w
碳钢年腐蚀速度
＜0.125mm/a
Cl-1
＜100mg/L
SS
≤20 mg/L
PH值
6.5~9.5
浓缩倍数
K=3
4、生活用水和消防水
压力
0.5MPa（A）
温度
环境温度
5、精制脱盐水
压力
0.5MPa(A)
温度
≤40℃
电导率（25℃）
≤0.2us/cm
设计操作时间：8000小时/年
其工艺路线为：
1、脱油、粗脱硫、加氢串氧化锌干法脱硫
2、催化氧化
3、合成气及循环气联合压缩
4、低压法合成甲醇
5、粗甲醇3塔精馏
6、汽提法处理工艺冷凝液
二、主要工艺特点
1、采用2.3MPa（G）催化氧化制取甲醇合成气；
2、采用低压甲醇合成工艺以及副产中压蒸汽的管壳式等温甲醇合成塔，其能耗低，产品质量好，运行可靠，投资省；
7）、建立电机用油系统：由电工加入分析合格的润滑油进电机滑油系统，并保持油位2/3以上，最后检查是否有泄漏等情况，并处理至合格。
8）、建立注油系统：加入分析合格的润滑油进注油箱，保持油位1/2以上，然后用手盘动手柄数圈，无问题后开启注油器建立注油系统，并检查注油情况，如有泄漏、堵塞等现象，则停止注油，待处理合格后重新建立注油系统。
低压合成甲醇工艺流程
低压合成甲醇工艺流程低压合成甲醇是一种常见的甲醇生产工艺流程，该工艺流程采用低压条件下进行反应，能够有效降低生产成本和能源消耗。
以下是一种典型的低压合成甲醇工艺流程。
首先，原料准备。
该工艺的主要原料是天然气，该原料含有丰富的甲烷(CH4)。
天然气首先被送入脱气单元，通过去除其中的杂质和水分来提高甲醇的纯度。
其次，脱硫和脱氮。
天然气中的硫和氮含量较高，需要在脱硫和脱氮装置中进行处理。
通过催化剂的作用，硫化氢(H2S)和氨气(NH3)会被转化为硫和氮。
然后，蒸汽重整。
蒸汽重整是将甲烷转化为一氧化碳(CO)和氢气(H2)的反应。
甲烷在高温和催化剂的作用下发生部分氧化反应，产生反应物煤气。
接着，甲醇合成。
反应物煤气经过净化和调节处理后，进入甲醇合成器。
在甲醇合成反应器中，反应物煤气进一步发生催化反应，生成甲醇。
最后，产品分离和精制。
甲醇合成反应产生的混合物中除了甲醇外还含有其他杂质气体和液体。
这些杂质需要通过蒸馏和吸附等方法进行分离和精制。
最终得到高纯度的甲醇产品。
在低压合成甲醇工艺流程中，关键的部分是甲醇合成反应器。
该反应器通常使用催化剂来促进反应。
常见的催化剂有铜和锌等金属催化剂。
催化剂的选择和配置将直接影响甲醇的产率和纯度。
此外，该工艺流程还需要设备如反应器、分离塔、冷凝器等设备来实现反应物的转化和产品的精制。
低压合成甲醇工艺流程具有成本低、能源消耗低的优势，因此在甲醇生产中得到广泛应用。
随着科技的进步，工艺流程的改进和优化也在不断进行，目的是进一步提高产率和纯度，降低能耗和环境影响。
甲醇合成的工艺流程和设备
甲醇合成的工艺流程和设备甲醇是一种重要的化工原料，广泛应用于化工、医药、食品等领域。
甲醇的合成工艺流程主要包括天然气制甲醇和煤制甲醇两种。
以下将以天然气制甲醇为例，介绍甲醇的合成工艺流程和设备。
1. 甲醇合成工艺流程甲醇的合成主要通过气相合成法进行，该方法通过一系列复杂的催化反应将一氧化碳和氢气合成甲醇。
具体的工艺流程如下：- 天然气→天然气净化→变化转换反应→合成气→合成气净化→合成气改质→甲醇合成→甲醇回收2. 甲醇合成设备甲醇合成设备主要包括催化反应器、冷凝器、分离塔等：- 催化反应器：将一氧化碳和氢气催化反应生成甲醇，需要具有较高的反应活性和选择性。
- 冷凝器：用于冷却和凝结合成气中的甲醇，使其形成液体甲醇。
- 分离塔：用于将液体甲醇从残余的气相中分离出来，保证甲醇的纯度和回收率。
3. 甲醇生产过程甲醇生产过程主要包括天然气的催化转变、合成气的制备、甲醇的合成和甲醇的回收等环节。
整个过程需要耗费大量的热能和电能，因此需要具备较为完备的能源设施和配套设备。
总的来说，甲醇的合成工艺流程较为复杂，需要涉及多个催化反应和分离过程，所需要的设备也比较繁杂。
企业在进行甲醇合成生产时，需要充分考虑到工艺流程和设备配置，确保生产过程的高效稳定。
甲醇是一种重要的化学品，其合成工艺的复杂性和对能源的依赖性使得甲醇工业在全球范围内备受关注。
天然气制甲醇是目前全球最为主流的甲醇生产工艺。
下面将详细介绍甲醇的合成工艺流程和设备，以及在甲醇生产过程中可能出现的关键技术和挑战。
4. 甲醇合成过程甲醇的合成工艺主要涉及以下几个过程：4.1 天然气制备合成气首先，天然气需要在天然气净化设备中进行净化处理，去除其中的硫化氢、二氧化碳和水等杂质。
通过石灰石和干燥剂的吸附、脱硫等处理，可使天然气达到合成气制备的要求。
然后，经催化转化反应，天然气中的甲烷和水蒸气进行高温反应，生成一氧化碳和氢气，形成合成气。
4.2 合成气的制备合成气是由一氧化碳和氢气所组成的气体混合物，它是甲醇合成的重要中间产物。
甲醇厂工艺流程
甲醇厂工艺流程
甲醇厂是一种生产甲醇的工厂，甲醇是一种重要的有机化学品，广泛应用于化工、农药、医药等行业。
下面是甲醇厂的工艺流程概述。
首先，甲醇厂的原料主要来自于天然气。
天然气中的甲烷经过预处理，去除杂质后进入蒸汽重整炉。
在蒸汽重整炉中，甲烷被加热并与水蒸汽反应，生成一氧化碳和氢气。
这个反应被称为重整反应。
接下来，一氧化碳和氢气进入合成气转化器，经过硫化物处理后与过渡金属催化剂进行反应，生成甲醇气体。
这个反应被称为合成反应。
甲醇气体进入甲醇合成塔，通过加压冷凝与水反应，生成含有甲醇的高压液体。
随后，高压液体经过一系列的分离、净化和重新循环，提取出甲醇产品。
在甲醇厂的工艺流程中，还有一些辅助设备和单元。
例如，气体分离装置用于分离合成气中的二氧化碳、杂质等。
再生热交换器用于将高温高压的合成气体和高压液体与低温的甲醇废气进行热交换，实现能量回收，提高能源利用效率。
催化剂再生装置用于使硫化的催化剂重新脱硫，以保证合成反应的效果。
此外，甲醇厂的工艺流程中还需要考虑安全环保方面的问题。
例如，对废气进行处理，减少污染物排放。
对产生的硫化物进行处理和回收。
对产生的废水进行处理和再利用。
总之，甲醇厂的工艺流程是一个复杂的体系，包括预处理、重整反应、合成反应、分离与净化等多个步骤。
通过这些步骤，可以将原料天然气转化为高纯度的甲醇产品。
在工艺流程中，还需要考虑能源回收和环保等方面的问题，以实现可持续发展。
以天然气为原料合成甲醇的工艺流程
以天然气为原料合成甲醇的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!合成甲醇是一种重要的化工工艺，在实际应用中，需要按照一定的流程进行操作。
合成甲醇工艺流程
合成甲醇工艺流程合成甲醇是一种常见的工业化学过程，它通过一系列的步骤将化学原料转化成甲醇。
下面将介绍一个典型的合成甲醇工艺流程。
首先，该工艺流程的原料是天然气，它是由甲烷和一些杂质组成的混合物。
这些杂质包括二氧化碳、硫化物、氮化物等，并且它们必须在后续的处理步骤中被去除，以避免对催化剂的负面影响。
第一步是将天然气经过脱硫处理，去除其中的硫化物。
这通常是通过将天然气与一种特殊的溶剂反应来完成的，这种溶剂可以与硫化物反应并形成硫化氢，从而使天然气被去除硫化物。
接下来，天然气经过脱氮处理，去除其中的氮化物。
脱氮可以通过将天然气通入一种特殊的吸附剂中来实现，这种吸附剂能够选择性地吸附氮化物，从而使天然气中的氮含量降低到可接受的水平。
经过前两个步骤的处理，天然气进一步经过脱碳处理，去除其中的二氧化碳。
这可以通过将天然气与一种特殊的溶剂反应来实现，这种溶剂能够与二氧化碳发生化学反应并形成碳酸盐，从而使天然气中的二氧化碳含量降低到可接受的水平。
接下来，经过前三步处理的天然气进入化学反应器，进行合成甲醇的反应。
在反应器中，天然气经过一系列的催化剂和反应条件，如高温和高压，被转化成甲醇。
这个反应过程是一个复杂的化学过程，通过控制反应条件和催化剂的选择，可以提高甲醇的产率和纯度。
最后，合成的甲醇经过分离和净化步骤，得到高纯度的甲醇产品。
这通常涉及蒸馏、吸收、结晶等过程，以去除其中的杂质和不纯物。
这样，最终得到的甲醇可以应用于各种领域，如化学工业、能源行业和医药等。
总结起来，合成甲醇的工艺流程包括脱硫、脱氮、脱碳、合成反应和产品净化等步骤。
这些步骤确保天然气中的杂质被去除，并在化学反应过程中得到高产率和高纯度的甲醇产品。
这个工艺流程在甲醇生产中得到广泛应用，为相关行业提供了重要的化学原料。
甲醇生产工艺 生产甲醇的工艺
甲醇生产工艺生产甲醇的工艺甲醇，又称甲基醇，是一种无色、有毒、易燃的液体，具有广泛的用途，如用作溶剂、燃料、化学原料等。
甲醇的生产工艺经过多年的发展，已经成为一种成熟的工业化生产过程。
本文将从甲醇生产的原料、反应原理、工艺流程、设备及优化等方面进行介绍。
一、甲醇生产的原料甲醇的生产原料主要是天然气、煤和生物质。
其中，以天然气为原料的甲醇生产占据了世界甲醇总产量的80%以上。
天然气中含有丰富的甲烷，通过化学反应可以制备甲醇。
煤作为甲醇生产原料的优点在于其资源丰富，但煤的制备过程比较复杂，需要经过多步反应才能得到甲醇。
生物质作为甲醇生产原料的优点在于其可再生性和环保性，但其生产成本较高。
二、甲醇生产的反应原理甲醇的生产主要是通过甲烷的催化氧化反应得到，其化学反应式为：CH4 + H2O → CO + 3H2CO + 2H2 → CH3OH该反应过程需要催化剂的存在，一般采用氧化钴、氧化锌等催化剂。
甲醇的生产过程中，还会产生一些副产物，如二甲醚、甲醛等。
三、甲醇生产的工艺流程甲醇生产的工艺流程主要包括甲烷气化、合成气制备、甲醇合成、甲醇精馏等步骤。
1.甲烷气化：将甲烷与氧气进行反应，生成一氧化碳和氢气。
2.合成气制备：将一氧化碳和氢气按一定比例混合，生成合成气。
3.甲醇合成：将合成气和催化剂一起进入甲醇合成反应器进行反应，生成甲醇和一些副产物。
4.甲醇精馏：将反应产生的混合物进行精馏，分离出甲醇和其他有害物质。
四、甲醇生产的设备甲醇生产的设备主要包括气化炉、合成气制备设备、甲醇合成反应器、甲醇精馏塔等。
气化炉是甲烷气化的关键设备，其主要作用是将甲烷和氧气进行反应，生成一氧化碳和氢气。
合成气制备设备是将一氧化碳和氢气按一定比例混合的设备。
甲醇合成反应器是将合成气和催化剂一起进入进行反应的设备。
甲醇精馏塔是将反应产生的混合物进行精馏的设备。
五、甲醇生产的优化甲醇生产的优化主要包括催化剂的改进、反应条件的优化、设备的改进等方面。

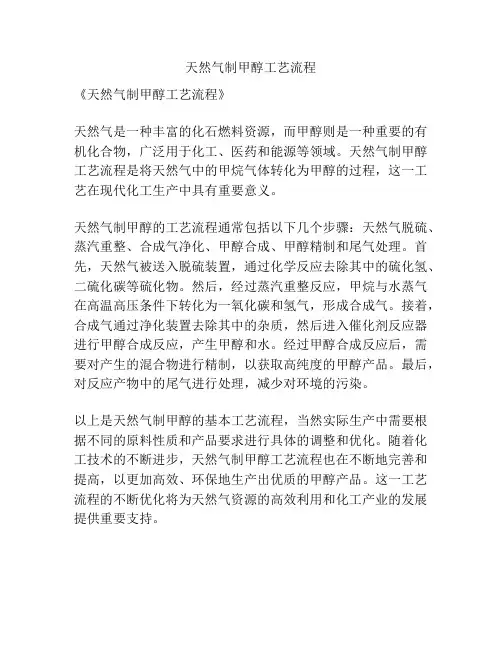

天然气制甲醇工艺流程(一)
天然气制甲醇工艺流程1. 原料准备- 天然气提取天然气是甲醇生产的主要原料，通常通过天然气开采和气体分离工艺来获取。
在天然气中，甲烷是甲醇生产的主要组成成分，因此提取纯度高的甲烷至关重要。
- 空气净化在制备甲醇的过程中，空气中的杂质对反应过程会产生不利影响，因此需要对空气进行净化处理，确保反应过程的纯净度。
2. 催化转化- 硫化氢去除在天然气中存在硫化氢等杂质气体，需要在催化转化前进行去除，以防止对催化剂产生不利影响。
- 蒸气重整反应将甲烷与水蒸气进行重整反应，产生一氧化碳和氢气。
这是甲醇生产的重要步骤，需要高温高压环境和适当的催化剂。
- 甲醇合成反应将一氧化碳和氢气进行催化反应，生成甲醇。
该步骤需要高效的催化剂和适当的反应条件，以确保产率和产物纯度。
3. 分离和纯化- 甲醇分离将甲醇与其他气体和液体组分进行分离，通常通过精馏、结晶和膜分离等方法进行。
- 甲醇纯化对分离得到的甲醇进行进一步的纯化处理，去除残留的杂质，以获得高纯度的甲醇产品。
4. 产品储存和运输- 储存高纯度甲醇产品需要进行储存，通常选择合适的容器和条件进行储存，以确保产品质量和安全。
- 运输将甲醇产品运输至用户端，通常通过管道、船运或车运等方式进行。
5. 安全与环保措施- 废气处理对生产过程中产生的废气进行处理，以减少对环境的影响。
- 防火防爆甲醇属于易燃易爆品，需要在生产和储存过程中加强防火防爆措施，确保生产安全。
以上就是天然气制甲醇工艺流程的相关介绍，通过以上列点的方式，对每个流程进行了详细阐述，希望对读者有所帮助。
天然气合成甲醇工艺流程
天然气合成甲醇工艺流程
天然气合成甲醇工艺流程
天然气是一种丰富的地下资源，可以利用其进行合成甲醇的工艺。
甲醇是一种重要的工业原料，在化工、医药和能源等领域有广泛的应用。
下面将介绍天然气合成甲醇的工艺流程。
工艺流程的第一步是天然气处理，主要目的是去除天然气中的杂质，提高甲烷的纯度。
天然气经过压缩后，通过一系列的操作，如除尘、脱硫、脱碳等，去除其中的硫化氢、二氧化碳等杂质，得到高纯度的甲烷。
接下来的步骤是催化转化，将甲烷转化为合成气。
合成气主要由一氧化碳和氢气组成，比例约为1：2。
催化转化的过程中，将甲烷与蒸汽在高温条件下进行反应，得到合成气。
这一步骤需要催化剂的存在，常用的催化剂有铁、镍等金属。
在合成气的基础上，进行甲醇的合成反应。
甲醇的合成主要由低温低压的催化反应完成。
合成气通过一系列的反应器，与催化剂接触，经过甲醇醇解反应、甲醛水合反应等，最终生成甲醇。
在反应器中，需要将合成气加入到催化剂床层中，同时控制一定的温度和压力，以保证合成反应的进行。
甲醇合成的最后一步是净化和分离。
在合成甲醇的过程中，会形成一些副产物，如二甲醇、醋酸等。
这些副产物需要从合成甲醇中分离出来。
常用的净化方法包括蒸馏、萃取、吸附等，通过这些方法可以得到高纯度的甲醇产品。
以上就是天然气合成甲醇的工艺流程。
从天然气处理到最终的甲醇产品，需要经过多个步骤和反应器，同时控制温度、压力和催化剂的选择，以保证反应的进行和产品的质量。
天然气合成甲醇工艺流程的发展和改进，可以提高甲醇的产率和纯度，降低生产成本，对于甲醇产业的发展具有重要的意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综 述评 论 以天然气为原料制甲醇装置工艺方案蒋德军 郑明峰 唐宏青 中国石化兰州设计院 兰州 730060摘要 以天然气为原料的10万t/a甲醇装置,对其合成气制备工序的七种工艺流程、甲醇合成工序的两种工艺流程、甲醇精馏工序的两种工艺流程作详细的流程模拟计算与分析;并在此基础上确定七种基本工艺方案,进行全系统的流程模拟计算,得出主要消耗定额、能量消耗、装置投资和产品成本;同时分析了工艺技术和主要设备的国产化前景,认为“加热型两段转化工艺+管束式合成塔流程+两塔精馏”的基本工艺方案,是目前国产化最好的选择。
关键词 天然气制甲醇 流程模拟 工艺方案 国产化 某化工厂拟在近期内筹建以天然气为原料的10万t/a甲醇装置。
为了配合装置的工程设计和工程建设,受石化总公司技术开发中心委托,中国石化兰州设计院应用流程模拟技术,对以天然气为原料制甲醇装置的工艺流程进行计算分析,为有关方面决策提供参考。
本工作在关键技术国产化的前提下,选择和确定技术先进可靠、能量利用合理、经济上有竞争力的工艺技术方案。
1 甲醇工艺技术以天然气为原料制甲醇工艺装置主要由合成气制备(包括天然气压缩、加氢脱硫、烃类转化、蒸汽动力和废热回收)、甲醇合成(包括合成气压缩、甲醇合成、甲醇分离)和甲醇精馏三部分组成。
各部分涉及的主要工艺技术如下。
111 合成气制备以天然气为原料制合成气,有烃类蒸汽转化、催化部分氧化、非催化部分氧化等方法。
(1)一段蒸汽转化(传统方法) 是传统的合成气制备方法。
根据补加CO2的不同位置,又分炉前补加CO2和炉后补加CO2两种工艺;(2)加热型两段转化(可实现国产化的方法) 即在一段炉中进行蒸汽转化反应,在自热式二段炉中加入纯氧进行部分催化氧化反应,以达到合适的氢碳比。
根据原料进入转化炉的形式,又分为两种工艺流程;(3)换热型两段转化(需进一步开发或引进的先进方法) 即由二段转化炉出口的高温气体直接提供一段蒸汽转化所需的热量,一段炉基本上不需外界加热,被称为无焰一段转化炉。
根据原料进入转化炉的方式,又分串联型和并联型两种工艺。
112 甲醇合成(1)多段冷激式合成工艺 采用固定床4段冷激式绝热轴向流动合成塔;(2)管束式合成工艺 采用管束式副产蒸汽等温反应器。
113 甲醇精馏(1)两塔流程 第一塔为预精馏塔,第二塔为主精馏塔,两塔再沸器均用低压蒸汽作热源;(2)三塔流程 采用两个主精馏塔,第一主精馏塔加压操作,第二主精馏塔常压操作。
加压塔塔顶气体的冷凝热用作常压塔塔底再沸器的热源,有效地利用了能量。
2 基本工艺流程根据国内外已成熟并实现工业化的工艺技术,提出如下基本工艺流程。
211 合成气制备工序(包括蒸汽动力系统和废热回收方案)共有三类七种工艺流程:(1)第一类 基于一段蒸汽转化的工艺流程(共三种):①合成气制备工艺流程A:传统的一段蒸汽转化工艺;②合成气制备工艺流程B:转化炉前补加CO2一段蒸汽转化工艺;③合成气制备工艺流程C:转化炉后补加CO2一段蒸汽转化工艺;(2)第二类 基于加热型两段转化的工艺流程(共两种):①合成气制备工艺流程D:加热、串联型两段转化工艺;②合成气制备工艺流程E:加热、并联型两段转化工艺;(3)第三类 基于换热型两段转化的工艺流程(共两种):①合成气制备工艺流程F:换热、串联型两段转化工艺;②合成气制备工艺流程G:换热、并联型两段转化工艺。
212 甲醇合成工序(1)合成工艺流程A(多段冷激式合成塔工艺);(2)合成工艺流程B(管束式副产蒸汽合成塔工艺)。
213 甲醇精馏工序(1)精馏工艺流程A(两塔精馏工艺);(2)精馏工艺流程B(三塔精馏工艺)。
3 物热模拟计算和工艺方案应用流程模拟软件,对上述基本工艺流程分别进行详细的物料平衡和热量平衡的模拟计算和分析对比,并在此基础上,选择和确定技术先进可靠、能量利用合理的工艺方案。
311 物热计算的基础条件及内容物热计算的基础条件包括:(1)主要原料及燃料规格 所用的原料、燃料天然气组成见表1。
表1 原料、燃料天然气组成组成CH4C2H6C3H8CO2N2H2SV%96.200.450.078 1.60 1.607ppm (2)主要产品规格及装置生产规模 甲醇产品规格为一级品精甲醇。
装置生产规模为一级品甲醇10万t/a;小时产量为14.00t。
年操作300天(7200小时)。
物热计算主要内容包括:合成气制备工序七种流程、甲醇合成工序两种流程和甲醇精馏工序两种流程的物料平衡和热量平衡的模拟计算和分析对比。
312 物热计算结果及分析31211 合成气制备工序 应用模拟软件,对该工序(包括蒸汽动力系统和废热回收方案)作详细的模拟计算和分析,表2列出了主要的计算分析结果。
表2 合成气制备工序流程计算分析结果转化工艺流程序号流程A流程B流程C流程D流程E流程F流程G 合成气组成V%H271.3968.4968.1870.3370.3370.3370.33CO10.3912.3010.4416.6915.8116.6915.81CO29.3412.9613.3911.8512.4011.8512.40N20.450.410.430.460.470.460.47CH47.61 5.547.260.300.640.300.64Ar0.000.000.000.060.050.060.05H2O0.230.290.290.300.300.300.30一段炉出口干气量 Nm3/h53841441074582123731163302373116330一段炉入口/出口温度 ℃510/840510/840510/840510/670510/780510/670510/780二段炉入口/出口温度 ℃---670/1008780/965670/1008780/965 R=(H2-CO2)/(CO+CO2) 3.06 2.20 2.30 2.05 2.05 2.05 2.05原料气消耗量 Nm3/h15240114031297010456106441045610644燃料气消耗量 Nm3/h4332887175421221899450245原、燃料气总耗量 Nm3/h15673142901472412578125431090610889 CO2补加量 Nm3/h-23732150----氧气消耗量 Nm3/h---4960496449624965一段炉辐射段负荷 MkJ/h151.77127.49129.1646.0141.8346.0141.83一段炉对流段负荷 MkJ/h134.6998.68115.4731.7332.61--原料气压缩机功率 kW142010621208963980963980一段炉辐射段炉管根数～200～180～170～140～80--蒸汽能否自身平衡能能能能能否否 由表2可见,合成气制备七种基本工艺流程各具特点,分述如下:(1)原料、燃料天然气消耗指标 ①天然气消耗量以流程F和G为最低;流程D和E较低;流程B和C较高;流程A为最高(约为流程F和G 的115倍)。
从天然气消耗指标来看,对于一段炉蒸汽转化流程,补加CO2气体,具有明显的节能降耗效果;至于CO2的补加位置,则以补加在炉前为好。
②对两段转化炉流程,加热型与换热型相比,原料天然气和工艺氧气消耗量基本相当,而换热型燃料天然气消耗量则大幅下降。
③对两段转化炉流程,串联型与并联型相比,前者原料天然气消耗较少、燃料天然气消耗较多,后者则正好相反,但天然气总消耗量基本相当;而工艺氧气消耗量也基本相当。
(2)一段转化炉尺寸和炉管材质 由一段炉转化气量、辐射段热负荷和对流段热负荷可知,一段炉尺寸流程A最大;流程B和C较大;流程D 和F较小;流程E和G最小(比流程A减小一半以上)。
从转化炉出口温度来看,炉管材质以流程A、B、C要求为最高(需选用HP50MoD);而流程D、E、F、G要求较低(可用H K40)。
CO2补加位置对转化炉尺寸和炉管材质并无明显影响。
对两段转化流程,并联型比串联型较大幅度地减小了一段炉尺寸,而炉管材质要求相同,因此明显以并联型为佳;与加热型相比,换热型一段炉为立式圆筒炉,不设对流室,也大大减小了一段炉尺寸。
(3)设备复杂程度和装置投资 流程B和C 需设置CO2回收装置;流程D、E、F和G需设置空气分离装置;而流程A则不需设置上述装置,设备较为简单、投资较省。
31212 甲醇合成工序 应用模拟软件,对甲醇合成两种工艺流程作详细的模拟计算和分析,表3列出了主要的计算分析结果。
由表3可见,这两种合成工艺中,管束式合成塔流程由于空时产率高、副产蒸汽热量利用较好、循环气量小、能量利用合理,所以日常操作费用大大低于冷激式合成塔流程。
尽管其相对投资稍高,综合指标明显较优,近年来已成为甲醇装置合成工艺流程的首选方案。
31213 甲醇精馏工序 应用模拟软件,以甲醇合成工艺流程A的粗甲醇组成为初始条件,对甲醇精馏工序两种工艺流程作详细的模拟计算和分析,表4列出了主要的计算分析结果。
表3 甲醇合成工序流程模拟计算分析结果合成工艺流程序号流程A流程B合成塔类型多段冷激式管束式副产蒸汽合成塔入/出口气组成V%H275.24/72.1371.27/65.12CO 3.62/1.97 2.20CO2 6.29/5.268.21/6.60N2 1.27/1.36 6.08/6.82CH413.07/13.948,17/9.17Ar26/28ppm26/28pmmH2O0.04/1.500.07/2.69MeOH0.46/3.840.43/6.62合成气消耗定额 N /t24712600气/气换热器负荷MkJ/h45.00447.83水冷却器负荷 MkJ/h59.37727.91合成气压缩机轴功率 kW25502064合成废锅副产蒸汽 (4.0MPa)t/t粗醇不副产蒸汽 1.12装置相对投资较少较多日常相对操作费用较大较小 由表4可见,这两种精馏流程中,工艺指标基本相当,主要区别在于热量的消耗指标:三塔流程由于采用双效精馏,因而降低了冷却水和热能的消耗,设备投资较高且操作复杂;两塔流程采用单效精馏,冷却水和热能的消耗较高,设备投资低且操作简单。
考虑到由于合成气制备工序有可回收利用的低位能热量,同时采用背压式蒸汽透平驱动压缩机,装置中有大量的低压蒸汽,故精馏工序应采用两塔精馏流程为宜。
313 基本工艺方案从计算分析可知,工艺流程选择和工艺方案确定的关键在合成气制备工序,因此我们以合成气制备工序的七种基本流程为主,结合甲醇合成的管束式副产蒸汽合成塔流程和甲醇精馏的两塔流程,确定如下七种基本工艺方案,进行全系统的模拟计算和分析对比,并进行能量分析,以选择和确定技术先进可靠、能量利用合理的工艺方案,为装置的设计和建设提供参考。
