交会测量(前方、后方、侧方交会测量)

合集下载

前方交会。后方交会

前方交会。后方交会

一、交会法概述
是一种经常采用的加密控制点的方法。

常用的几种方法有:前方交会、是一种经常采用的加密控制点的方法。

常用的几种方法有:前方交会、侧方交会、侧方交会、侧方交会、后方后方交会。

1.前方交会
如果已知A 、B 两点的坐标,为了计算未知点P 的坐标,只要观测∠A 和∠B 即可。

这种测定未知点P 的平面坐标的方法称为前方交会。

2.侧方交会
若观测∠A 和∠P 或∠B 和∠P ,同样可以测定未知点P 的平面坐标,这种方法称为侧方交会。

3.后方交会
若在未知点P 上瞄准A 、B 、C 三个已知点,测得∠α和∠β,也可确定
未知点P的平面坐标,这种方法称为后方交会。

二、前方交会法加密控制点
已知条件A、B两点坐标分别为(x A,y B)、(x B,y B),求p点的坐标。

待求数据p点的坐标(X p,Y p) 观测数据
为确定P点的位置,经纬仪分别安置A、B两点,用测回法观测∠A、∠B 坐标计算
根据A、B两点的坐标和∠A、∠B,P点坐标为
Welcome To
Download
欢迎您的下载,资料仅供参考!。

后方交会

后方交会

后方交会-解释是工程测量中一种比较常用的一种测量方法.主要是通过两个或多已知点测量一个未知点.测角定位-正文利用测角仪器观测角度,以确定被测点位置的一种方法。

一般观测两个角,则有两条位置线,两线交点即为被测点位置。

在海洋测量中,测角定位通常使用的方法有:后方交会法,一般使用三标两角法,有时使用四标三角法,即在被测点上使用测角仪器观测3个或4个已知目标之间的夹角来确定点位;前方交会法,在两个或两个以上已知点上用测角仪器同时观测各已知点到某一被测点的夹角来确定点位;侧方交会法,综合使用后方交会法和前方交会法来实现定位的方法。

另外,还有一距离一方位法,也是通过测角测定方位和距离实现定位的。

因为测角仪器大部分是目视光学仪器,所以作用距离近,只适于近岸测量使用。

控制测量-正文在一定的区域内为地形测图或工程测量建立控制网(区域控制网)所进行的测量工作。

分为平面控制测量和高程控制测量。

平面控制网与高程控制网一般分别单独布设,也可以布设成三维控制网。

控制网具有控制全局,限制测量误差累积的作用,是各项测量工作的依据。

对于地形测图,等级控制是扩展图根控制的基础,以保证所测地形图能互相拼接成为一个整体。

对于工程测量,常需布设专用控制网,作为施工放样和变形观测的依据。

平面控制网常用三角测量、导线测量、三边测量和边角测量等方法建立。

三角测量是建立平面控制网的基本方法之一。

但三角网(锁)要求每点与较多的邻点相互通视,在隐蔽地区常需建造较高的觇标。

导线测量布设简单,每点仅需与前后两点通视,选点方便,特别是在隐蔽地区和建筑物多而通视困难的城市,应用起来方便灵活。

随着电磁波测距仪的发展,导线测量的应用日益广泛。

三边测量要求丈量网中所有的边长。

应用电磁波测距仪测定边长后即可进行解算。

此法检核条件少,推算方位角的精度较低。

边角测量法既观测控制网的角度,又测量边长。

测角有利于控制方向误差,测边有利于控制长度误差。

边角共测可充分发挥两者的优点,提高点位精度。

后方交会测量步骤

后方交会测量步骤

18.后方交会测量后方交会通过对多个已知点的测量定出测站点的坐标。

输入值或观测值输出值Ni.Ei.Zi:已知点的坐标值No.Eo.Zo:测站点的坐标值Hi :水平角观测值Vi :垂直角观测值Di :距离观测值已知点(P1)已知点(P2)测站点(P0)已知点(P4) 已知点(P3)BTS-800 通过观测2-10 已知点便可计算出测站点的坐标。

当观测的已知点超过 2 个,计算N、E 坐标时将采用最小二乘法进行平差,并给出平差结果的不确定度。

而Z 坐标则通过计算平均值求取。

因此,观测的已知点越多,计算所得的坐标精度也就越高。

后方交会测量也可在菜单模式下选取“后方交会”来进行。

使用“后方交会”,已知点输入应按顺时针顺序输入,否则计算结果可能不准确。

4918.1 测量两已知点求取测站坐标操作过程操作键1.在测量模式第三页下按【后交】进入显示后方交会测量功能,显示已知点坐标输入屏幕。

在菜单模式下选取“3.后方交会”也可以进入后方交会测量2.输入已知点1 的坐标,每输入一行数据按【】,输入完成后,照准已知点 1 棱镜,按【测量】进行测量。

3.测量完成后,显示测量结果,并要求输入已知点棱镜高。

【后交】【测量】【输入测量已知点1】N﹤m﹥:E﹤m﹥:Z﹤m﹥:【后方交会】S: 557.259mZA: 97°31′05″HAR: 351°15′06″连续测量模式需按【停止】停止测量。

4.按【确定】,进入已知点2 坐标输入及测量。

重复2-3 完成已知点2 的输入及测量。

【确定】50S 557.259mZA: 97°31′05″HAR: 351°15′06″棱镜高<m>: 【输入测量已知点2】N﹤m﹥:E﹤m﹥:Z﹤m﹥:5.当输入并测量了两个已知点后,屏幕显示已知点列表。

按【】【】移动光标选取已知点。

按【加点】增加已知点。

按【重测】重新观测光标所指示的已知点。

按【计算】计算交会点坐标。

前方、后方和侧方交会

前方、后方和侧方交会

前方交会和侧方交会由正弦定理得出:D AP/D AB=sinβ/sinγ=sinβ/sin(α+β)则:(D AP/D AB)sinα=(sinβsinα)/sin(α+β)=1/(ctgα+ctgβ)前方交会和侧方交会中P点坐标计算公式:X P=(X A ctgβ+X B ctgα+(Y B-Y A)÷(ctgα+ctgβ)Y P=(Y A ctgβ+Y B ctgα+(X A-X B)÷(ctgα+ctgβ)上式常称为余切公式。

注意使用上述公式时,A、B、P的编号应是反时针方向的。

P点坐标算出后,可将A、P作为已知点,用计算B点坐标来校核:校核计算公式:X B=(X p ctgα+X A ctgγ+(Y A-Y P)÷(ctgα+ctgγ)Y B=(Y p ctgα+Y A ctgγ+(X P-X A)÷(ctgα+ctgγ)本公式只能检查计算本身是否有错,不能发现角度侧错以及已知数据是否用错、抄错等错误,也不能提高计算精度。

运用此公式的技术要求:为保证计算结果和提高交会精度,规定如下:1、前方交会和侧方交会应有三个大地点,困难时应有两个大地点。

2、交会角不应小于30°,并不应大于150°,困难时亦不应小于20°,并应不大于160°。

3、水平角应观测两个测回,根据测点数量可用全测回法或方向观测法。

4、三个大地点的前方交会,可通过两个三角形(ΔABP,ΔBCP)求出P点的两组坐标值P(X P1、Y P1),(X P2、Y P2),两组算得的点位较差不大于两倍的比例尺精度,即:ΔD=√δx2+δy2≤2×0.1M(mm)式中δx,δy—δx= X P1- X P2,δy= Y P1 -Y P2M—比例尺分母。

后方交会B如图所示,A、B、C是已知三角点,P点是导线点,将仪器安置在P点上,观测P至A、B、C各个方向之间的水平夹角α、β,然后根据已知三角点的坐标,可解算P点坐标。

全站仪后方交会步骤

全站仪后方交会步骤

全站仪后方交会步骤在测量工程中,后方交会是一种常用的数据处理方法,用于确定点的坐标。

全站仪后方交会是通过使用全站仪进行测量,然后将测得的数据进行计算和处理,以确定点的坐标。

下面将介绍全站仪后方交会的步骤。

1. 收集测量数据在进行全站仪后方交会之前,首先需要进行测量。

使用全站仪进行测量,可以测量出目标点与其他已知点之间的水平角度、垂直角度和距离等数据。

这些数据将作为后方交会的基础。

2. 计算方位角在进行后方交会之前,需要确定目标点所在的方位角。

方位角是指目标点与基准点之间的水平角度。

可以通过在全站仪上设置一个已知点为基准点,然后测量目标点与基准点之间的水平角度来确定方位角。

3. 计算坐标增量在计算目标点坐标之前,需要计算方位角和水平角度之间的差异。

通过将测量数据中的方位角和角度减去基准点的方位角和角度,可以得到目标点的水平角度差和垂直角度差。

这些差值将被用于计算目标点的坐标增量。

4. 计算目标点坐标通过在基准点上测量已知点的坐标,并将基准点的坐标增量加上目标点的坐标增量,可以计算出目标点的坐标。

这样,就可以确定目标点的水平坐标和垂直坐标。

5. 检查数据完成全站仪后方交会后,应该对计算出的数据进行检查。

检查的目的是确保数据的准确性和一致性。

可以通过对已知点进行再次测量和计算,来验证计算出的目标点的坐标是否正确。

如果数据有误,应该重新检查和计算。

6. 绘制图形最后,可以使用计算出的目标点的坐标来绘制图形。

可以使用计算机辅助设计(CAD)软件或手绘来完成此任务。

根据测量数据和计算结果,可以绘制出点的坐标和连接线,从而形成一个完整的图形。

总结:全站仪后方交会是一种确定点坐标的常用方法。

通过收集测量数据、计算方位角和角度差、计算坐标增量,并最终计算目标点坐标,可以确定目标点的水平坐标和垂直坐标。

在进行这一过程的过程中,需要重视数据的准确性和一致性,并进行数据的检查和验证。

最后,通过绘制图形来展示计算出的结果。

智慧树答案工程测量学知到课后答案章节测试2022年

智慧树答案工程测量学知到课后答案章节测试2022年

第一章1.测设是指把图纸上规划设计好的建筑物、构筑物的位置和高程通过测量在实地标定出来,作为施工的依据。

()答案:对2.在施工建设阶段,工程测量学的任务包括测绘地形图、施工测量和竣工测量。

()答案:错3.测量工作的程序包括控制测量和()测量。

答案:碎部4.地面点到大地水准面的铅垂距离称为绝对高程,也叫做海拔。

()答案:对5.我国的大地测量先后采用过()三种大地坐标系统。

答案:2000国家大地坐标系;1980西安坐标系;1954北京坐标系6.为了把球面坐标转换成平面坐标,我国一般采用()投影的方法。

答案:高斯第二章1.AB两点之间的高差hAB = a – b,其中a叫做后视读数,b叫做前视读数。

()答案:对2.按照精度和作用的不同,水准点分为国家级水准点和普通水准点。

()答案:对3.根据已知水准点的分布情况和实际需要,水准路线可以布设成()三种形式。

答案:支水准路线;闭合水准路线;附合水准路线4.水准仪整平时,根据左手大拇指法则,双手按相反的方向同时转动脚螺旋,气泡移动的方向与左手大拇指移动的方向是相反的。

()答案:错5.水准测量的测站检核通常采用双观测值法,具体包括变动仪器高度法和双面尺法。

()答案:对6.水准测量时的水准尺误差包括分划不准确、尺长变化、尺身弯曲和()等。

答案:水准尺零点误差第三章1.DJ2光学经纬仪设置了圆水准器和管水准器两个水准器。

()答案:对2.观测水平角时,各个测回起始方向的度盘读数应该均匀变换,变换起始读数的装置是()。

答案:度盘变换手轮3.当一个测站上需要观测三个以上的方向组成的多个角度,通常采用测回法。

()答案:错4.方向法观测水平角时,2C是衡量观测精度的一个非常重要的指标。

()答案:错5.DJ2光学经纬仪的自动补偿器归零时竖盘指标线偏离正确位置的角度值叫做()。

答案:竖盘指标差6.观测水平角时采取盘左、盘右观测取平均值的方法可以消除或者减弱()。

答案:横轴倾斜误差;照准部偏心差;视准轴误差1.按照钢尺零点位置的不同,钢尺可以分为{端点}尺和0刻线尺。

6.4解析交会测量

6.4解析交会测量

( yB y A )(cot tan BP ) ( xB x A )(1 cot tan BP 1 tan2 BP
yBP xBP tan BP
xP xB xBP y P y B y BP
5
解析交会测量
五、距离交会
D ( xB x A ) ( y B y A )
2 2
yB y A tan ( ) xB x A
1
r Da cos A
Db Da D2 2Da D cos A Da D2 2Dr
2 2 2
Da D Db r 2D 2 h Da r 2
解析交会测量
6.4 解析交会测量
一、解析交会测量
用途
测区内图根平面控制点不能满足地形测量的要求时加密 根点用。
定义
根据已知点的坐标,用观测角度或距离,按交会方法计 算出待定点的坐标。
方法
前方交会 侧方交会 后方交会 距离交会
1
解析交会测量
二、前方交会
x p xA DAP cos AP
2 2 2
x AP r cos h sin y AP r sin h cos xP x A r cos h sin yP y A r sin h cos
6
DAP sin DAB sin( )
sin xP x A DAB cos( AB ) sin( ) sin x A DAB (cos AB . cos sin AB . sin sin( )
DAB cos AB xB xA
两组前方交会

(课CL)-交会测量法

(课CL)-交会测量法

第五节 交会定点
交会定点通常称为交会法, 交会定点通常称为交会法,是加密平面控制点的一种 方法。 方法。这种方法是根据角度和距离测量的成果解算出以控 制点的平面直角坐标。 制点的平面直角坐标。 包括:前方交会、侧方交会、后方交会等。 包括:前方交会、侧方交会、后方交会等。
一、前方交会法
P
前方交会法: 前方交会法:是在两 个已知控制点上, 个已知控制点上,分别 对待定点观测水平角, 对待定点观测水平角, 然后根据两已知控制点 的坐标值和观测角值, 的坐标值和观测角值,
对于全站仪后方交会法应该注意什么? 对于全站仪后方交会法应该注意什么?
全站仪放样采用后方交会法为何误差偏大,如何克服? 全站仪放样采用后方交会法为何误差偏大,如何克服? ?
当测站点与习已知点位于同一圆周上时,测站点的坐标在某些情况下是 当测站点与习已知点位于同一圆周上时, 无法确定的。 无法确定的。 当已知点位于同一圆周上时,可采取如下措施: 当已知点位于同一圆周上时,可采取如下措施: 1、将测站点尽可能地设在由已知点构成的三角形有中心上 ; 2、增加一个不位于圆周上的已知点; 增加一个不位于圆周上的已知点; 3、至少对其中一个已知点进行距离测量 当已知点间的距离一定,测 当已知点间的距离一定, 站与已知点之间的距离越远则构成的夹角就越小,已知点就容易位于同 站与已知点之间的距离越远则构成的夹角就越小, 一圆周上。若已知点间的夹角过小将无法计算出测站点的坐标 一圆周上。
利用坐标反算公式计算AB BC坐标方位角 AB、 坐标方位角α ⑴ 利用坐标反算公式计算 AB 、 BC 坐标方位角 αAB 、 和边长a αBC和边长a、c。
αab =arctan
2 ab
yb−ya x −xa b

交会法测量

交会法测量
1:5千和1:1万测图时,
"

"
/ D PC / D PC
0 . 15 M

三、后方交会
1.基本公式(仿权公式)
xP yP P A x A PB x B PC x C P A PB PC P A y a PB y B PC y C P A PB PC
0
α2 β1 α1 β2
P
辅 助 计 算
x 0 . 03
e 0 . 03 M 1000
e 容 2 0 . 1 M 200 mm 0 . 2 m
二、侧方交会法
在一个已知点A和未知点P上安置仪器,观测水平角α 和γ,并根据已知点A和B的坐标,计算P点坐标。
A
α
γ
P
ε
B C
37477.54 37327.20 37194.574 37327.20 37163.69 37194.54 37194.56 A
yA yB
yP′ yB yC yP″ yP

y
16307.24 16078.90 16226.42 16078.90 16046.65 16226.42 16226.42
C
1
A
1
2
B
e e 容 2 0 .1M
当两组坐标较差符合规定要求时,取其平均值作为 P点的最后坐标。
前方交会计算实例
点名 x 观测角
α1 40°41′57″
β1 75°19′02″ α2 58°11′35″ β2 69°06′23″
y
A B
P B C P 中数 略 图
xA xB
xP′ xB xC xP″ xP

交会测量—前方交会测量(工程测量)

交会测量—前方交会测量(工程测量)

注:① 结点之间或结点与高级点之间,其路线的长度、不应大于表中规定的0.7倍;
② L为往返测段,附合或环线的水准路线长度(km);n为测站数。
平地(mm)
山地(mm)
4 L
12 L
4 n
20 L
6 n
三、四等水准测量方法
• 三、四等水准测量一般是在国家一、二等水准网(点)的基础上进行,常用
作小地区的首级高程控制,以及工程建设地区的工程测量和变形观测的基本
0.947
+1
58.8 后-前 +0.506 +0.608
58.9
-2
+0.1
+0.1
(13)前尺红黑面读数差=黑面中丝(6)+K-红面中丝(7)。
1.276 后6 1.664 6.350
1.954
+1
TP.15.773
(K=
4787mm或4687mm)
三等水准测量
0.985 ≤±2mm
-1
0.694 前5
前视距

1.536
水准尺读数
( m)
黑面
平均
K+黑-红 高差
红面
(m)

(3)
(8)
(14)

(6)
(7)
(5)
(13)
(10) 后-前 (15) (16) (17)
(4)
(12)
1.030
后5
1.242
0.736
6.030
5.422
K为尺
(18) 常数:
K5=4.787
K6=4.687
-1
0.442 前6
单一水准路线高差闭合差的调整和高程计算

侧方交会名词解释

侧方交会名词解释

侧方交会名词解释
侧方交会是指在地面测量中,利用一定数量的测量点,利用三角形的正弦余弦定理,计算出未知点的坐标的方法。

在实际应用中,通常采用两个方向的距离测量和一个方向的角度观测来确定未知点的坐标。

侧方交会是地理信息系统中常用的测量方法,主要用于测绘各种地形和设施,如建筑物、道路、水利设施以及河流和海岸线等。

其应用领域广泛,包括土地利用规划、城市规划、天文测量等。

在实际应用中,侧方交会的精度受到多种因素的影响,包括仪器精度、观测精度、高程影响、气象因素等。

因此,为了提高侧方交会的精度,需要采取一系列措施,如正确选择测量仪器、合理安排观测时间、考虑影响因素等。

交会测量的方法

交会测量的方法

交会测量的方法交会测量呀,这可是个很有意思的测量方法呢!就好像我们要去抓住一个调皮的小怪兽,得用各种巧妙的办法才行。

你看啊,交会测量就像是一场和大地的游戏。

我们在不同的地方设下观测点,就像是在大地上撒下了一把神奇的种子。

然后呢,通过对目标的观测,就好像看着这些种子慢慢发芽、长大,最后交织出一幅关于目标位置的图画。

比如说前方有一个高高的塔,我们没办法直接量它有多高,那怎么办呢?这时候交会测量就派上用场啦!我们在几个不同的地方观测这个塔,通过角度和距离的计算,嘿,就能知道塔的位置和高度啦!这是不是很神奇呢?这就好比你要找到藏在一个大房间里的一个小玩具,你一个人找可能很难,但要是有几个人从不同的角度一起找,那是不是就容易多啦?交会测量就是这样,多个观测点一起发力,把那个“调皮”的目标给找出来。

而且啊,交会测量还特别考验我们的耐心和细心呢。

稍微有点马虎,角度没测准,那可就全白费啦!就像你做菜的时候盐放多了或者放少了,味道可就差很多咯!在实际操作中,我们得认真选择观测点,不能随随便便找个地方就开始。

这就像你选衣服,得选适合自己的,不能瞎穿呀!选好了观测点,还要精确地测量角度和距离,这可不能有一点马虎。

不然最后得出的结果可能会让你哭笑不得呢!交会测量还有很多种方法呢,什么前方交会啦,后方交会啦,侧方交会啦等等。

每种方法都有它的特点和用处,就像不同的工具,在不同的情况下能发挥出最大的作用。

想象一下,我们拿着这些测量的“武器”,在大地上“战斗”,和那些隐藏的目标“斗智斗勇”,是不是很有成就感呢?总之呢,交会测量是个很实用又很有趣的测量方法。

它能帮我们解决很多实际问题,让我们对这个世界有更准确的了解。

所以啊,大家可别小瞧了它哦!学会了交会测量,就像是掌握了一门独特的技能,能让你在测量的世界里如鱼得水呢!。

全站仪后方交会测量步骤,牵着你的小手一个一个键按!

全站仪后方交会测量步骤,牵着你的小手一个一个键按!

全站仪后方交会测量步骤,牵着你的小手一个一个键按!小编这次给大家带来的是全站仪后方交会的测量步骤与一些需要注意的方面,简单易懂的口语化,让您理解起来更加得心应手。

首先介绍下全站仪后方交会的原理,仅在待定点上设站,向三个已知控制点观测两个水平夹角a、b,从而计算待定点的坐标。

全站仪后方交会测量步骤前提,已知两个点位坐标A、B1.在已知两个点位坐标之间呈现一个三角形架设全站仪(要求:能通视,角度不宜小于15度,也不要大于165度)过大过小都会影响误差超过要求,而不能使用2.点击电源“开关”开机,对中整平水准气泡。

3.选择“新建项目”,名称一般以日期命名。

4.选择“建站”,选择“后方交会测量”。

5.点击“测量”,输入“点名”,输入已知点位坐标A,输入“镜高”。

6.照准已知点位坐标A棱镜中心,点击“测角测距”。

点击完成。

7.点击“测量”。

输入“点名”,输入已知点位坐标B,输入“镜高”。

8.照准已知点位坐标B棱镜中心,点击“测角测距”,点击完成。

9.根据所测数据点击“计算”,得到待定点坐标,用于建站。

下面我们来看一个实例题更加便于理解已知点位坐标M、N,而全站仪架设在点O,求测出点ABC的点位坐标。

1.先通过后方交会法把O点全站仪架设的点位坐标测出,然后逐渐通过后方交会法把其他点位坐标测出。

(要注意度数的要求哦!)2.也可以先通过后方交会法测出O点点位坐标后,算出方位角,通过方位角逐渐得到点ABC的点位坐标。

(1)方位角的计算公式aretan((y2-y1)/(x2-x1)),结果可以用Excel进行转换为度数。

(2)特别需要注意的是当x2-x1>0、y2-y1>0时,在第一象限,计算出来的就是结果。

x2-x1<0、y2-y1≥0时,在第二象限,计算出来的结果要-180°。

x2-x1<0、y2-y1<0时,在第三象限,计算出来的结果要+180°。

x2-x1>0、y2-y1<0时,在第四象限,计算出来的结果要-360°。

全站仪后方交会法步骤和高程测量步骤

全站仪后方交会法步骤和高程测量步骤

全站仪后方交会法步骤和高程测量步骤全站仪是一种常用于测量地面高程和水平角度的仪器。

在工程测量中,经常会使用全站仪后方交会法进行高程测量。

下面将详细介绍全站仪后方交会法的步骤和高程测量的步骤。

1.设置仪器:首先,需要选择一个适合的测量点作为基准点,并将全站仪放置在基准点上。

将全站仪水平放置,并通过调整三个螺丝调整水平仪气泡位于中心位置。

然后,使用全站仪的目标板对准基准点。

2.测量目标点:使用全站仪的望远镜和交会杆,在目标点上设置目标板。

目标板上的标识点应与全站仪的十字线对齐。

准确平稳地在目标点上设置目标板。

3.观测目标点:通过调整全站仪的望远镜,使其对准目标板上的标识点。

在读数之前,要确保全站仪已经稳定下来。

然后,记录望远镜的水平角和垂直角的读数。

4.移动到下一个目标点:移动全站仪到下一个目标点,并重复步骤2和步骤3、在每次观测之间,全站仪应保持在基准点上,并使用目标板进行校准。

5.数据处理:利用观测到的水平角和垂直角的读数,可以计算出各个目标点之间的坐标和高程差。

这种计算可以使用后方交会法进行,根据目标点在水平方向和垂直方向上的角度差,以及目标点之间的距离差,推导出目标点的空间坐标。

高程测量步骤如下:1.设置起始点:选择一个起始点作为基准点。

全站仪被放置在基准点上,并确保仪器水平放置。

2.目标点设置:将目标板设置在需要测量高程的点上。

目标板上的标识点应与全站仪的十字线对齐。

3.观测目标点:调整全站仪的望远镜,使其对准目标板上的标识点。

在记录读数之前,要确保全站仪稳定下来。

然后,记录望远镜的垂直角的读数。

4.移动到下一个目标点:移动全站仪到下一个需要测量高程的点,并重复步骤2和步骤35.高程差计算:根据每个目标点的垂直角的读数,可以计算出不同目标点之间的高程差。

通过将起始点的高程与每个目标点的高程差相加,可以得到每个目标点的实际高程。

6.数据处理:将所有测量得到的目标点的实际高程整理并记录。

进行必要的校正和调整,以获得更准确的高程数据。

浅谈交会测量中若干特殊情况

浅谈交会测量中若干特殊情况

浅谈交会测量中若干特殊情况文章讨论了交会测量中遇到的几种特殊情况。

针对前方交会、侧方交会和后方交会,除了应用传统的公式计算外,在一些特殊情况下,通过添加辅助线等,充分利用图形之间的几何关系,列出相关的解算公式,不但可以简化计算,还可以提高工作效率。

标签:交会测量;前方交会;后方交会;无定向导线一、交会测量的传统情况(一)前方交会测量前方交会测量,是只在已知点上安置仪器,并向待定点进行观测。

根据观测值的不同,前方交会测量又可以细分。

若只测角度,则为测角的前方交会;若只测边长,则为测边的前方交会;若边长和角度都观测,则为边角的前方交会。

对于测角的前方交会,已知点之间必须相互通视,从而可以设置观测角的零方向;在待定点上的测量标志要明显,同时,测量人员可以不用到达待定点所在的位置。

对于测边的前方交会,已知点之间可以不通视,只要能在已知点和待定点之间测量距离即可,同时测量人员需要达到待定点所在的位置上去安置反射标志。

对于边角的前方交会,集合了测角的前方交会和测边的前方交会,因此已知点与已知点之间、已知点与待定点之间都必须通视。

边角的前方交会,检核条件较多,因此它的优点是常比同等观测条件下的测边的前方交会和测角的前方交会所得到的结果精度要高并且可靠。

缺点是需要满足的条件较多。

(二)侧边交会测量和后方交会测量侧边交会测量,是在一个已知点上和一个待定点上安置仪器,向另一个已知点观测角度或边长。

后方交会测量,是只在待定点上安置仪器,向已知点观测角度或边长。

后方交会测量和侧方交会测量在具体施测时,根据观测值的不同,它们也可以分为测角、测边和边角同测三种情况,具体的情形与前方交会测量相同。

二、若干特殊情况(一)转折角不明显的测角前方交会三、结语以上几种情况是作者在学习测绘工程专业一些专业课时遇到的一些特殊情况,总结出来,供从事测绘工作的各行各业的人们共同交流。

参考文献[1]潘正风.数字地形测量学(第1版)[M].武漢:武汉大学出版社,2015.[2]武汉大学测量平差学科组.误差理论与测量平差基础(第3版)[M].武汉:武汉大学出版社,2017.作者简介:鲍瑶(1997—),女,汉族,山东莱州人,本科在读,研究方向:测绘。

后方交会

后方交会

01 图上定位
目录
02 测绘
03 危险圆
04 精度
05 放样方法应用
图上定位
如果目的是在一张二维地图上大致确定自己的横纵位置(不考虑误差问题),按照如下步骤: 第一步:标定地图真北。 第二步:选取图上两个显眼的定位点A,B,并在实地找到此二点。 第三步:用指北针瞄准定位点A,读出指北针方位角。 第四步:在图上用指北针的尺边或三棱尺切准定位点A,作沿着既读方位角的双方向直线 第五步-第六步:对定位点B重复第三第四步 此时图上的交点O就是当前所站位置。测量和绘制两步可能产生各类误差,这些误差造成的线簇 会形成一个任意四边形(如“误差一览”图所示),实际所站位置就在此四边形之中。
测边后方交会放样方法简介
(1)测边后方交会放样方法
郑西客运专线新渭南车站施工放样利用Leica TCA1800型全站仪,测角精度为1″,测距精度为 1ppm+2ppm。LeicaTC系列的全站仪本身自带的程序里就有后方交会(自由设站法)。
具体步骤如下:在任意点P进行仪器整平→选择后方交会程序→输入任意点P点名→输入已知点A信 息(点名、坐标值)→盘左后视已知点A并测距→盘右后视已知点A并测距→输入已知点B信息(点名、 坐标值)→盘左后视已知点B并测距→盘右后视已知点B并测距→设置P点为测站点→测量或放样点 位。
该车站设计采用高架桥结构,在我国为首例。
一般放样方法的局限性
图1侧边后方交会自由设站放样承台示意图
在两级控制(CPⅠ,CPⅡ)建立起来以后,郑西客运专线渭南高架车站桥面系以下的施工测量工作 主要包括:定期进行控制复测,钻孔桩放样,放样承台边线,放样墩身,放样垫石边线,放样现 浇梁中线,调整悬灌模板,变形(沉降)监测等等。一般工程建筑物平面位置的测设方法有:直角 坐标法、极坐标法、角度交会法、距离交会法等。随着科技的发展,测量仪器日益先进,全站仪 在工程建设领域的应用已经十分普及,建筑物平面位置的测设一般多采用全站仪极坐标法进行放 样。但是,为了避免施工过程中对控制点的破坏,更好的保护控制点,线性工程的控制一般沿线 路走向,布设在线路的两侧,导线控制点距离线路中心100m~200m。

测量复习题及答案

测量复习题及答案

工程测量习题集一、填空题1测量学上的基准线是铅垂线,基准面是大地水准面,在工程测量中用水平面来代替。

2. 经纬仪交会法的三种基本形式有前方交会,侧方交会,后方交会。

3. 在进行水平角测量时,如果盘左读数是110° 24' 24〃,且没有误差,则盘右读数是290 ° 24' 24〃。

4. 导线测量的四个外业工作是踏勘远点,测距,测角,联测。

5. 施工放样的基本测设工作是测设已知水平距离,测设已知水平角和测设已知高程。

6•丈量地面上两点间的距离,指的是两点间的水平距离。

7•用J6型经纬仪测量竖直角,如果该仪器竖盘是天顶式顺时针刻划的,测得某目标盘左竖盘读数为96° 38' 24〃,盘右竖盘读数为263° 22' 24〃,则竖直角为-6 ° 38' 00〃,竖盘指标差x为0 ° 0' 24〃。

8•经纬仪整平的目的是使使仪器竖轴在铅直位置,而水平度盘在水平位置。

9.用一台经纬仪观测某一固定目标的水平方向值,如果盘左水平度盘读数为89° 00' 12〃,盘右水平度盘读数为268° 59' 24〃,那么该目标盘左、盘右的平均方向值为88 ° 59' 48〃,2C值为0 ° 0' 48〃。

10•视距测量可以同时测定两点间的水平距离和高差。

11. 测量的三项基本工作是高差测量、角度测量和距离测量。

12. 高程测量有水准测量、气压高程测量、三角高程测量三种方法。

其中,最精密的是水准测量。

13. 经纬仪由照准部、水平度盘、基座三大部分组成。

14. 在地形图上表示各种地物的形状、大小和它们的位置的符号称为地物符号。

它分为比例符号、非比例符号、注记符号和半比例符号四种:15.. 地面上同一点的真北(磁北)方向与磁北(真北)方向之间的夹角叫磁偏角,真北(轴北)方向与轴北(真北)方向的夹角叫子午线收敛角。

教你精确测准后方交会——详解后方交会具体操作步骤带图

教你精确测准后方交会——详解后方交会具体操作步骤带图

教你精确测准后方交会——详解后方交会具体操作步骤带图相信做过工程测量的测量员朋友,一定深有体会,后方交会是测量定位、控制网加密和自由设站法施工放样的重要方法。

因为传统的后方交会往往是以测角为主,但伴随着电子测距仪在生产中的普遍应用,距离后方交会定位法日益得到应用,你比如隧道工程控制网往往由于隧道开工前测设完成,而洞口土石方施工完毕后,需补设洞口投点,以便控制隧道轴线,测设投点就要用到后方交会法;深水桥墩放样测量中的墩心定位也可以应用此法,还可用来测定施工控制导线的始终点等。

目前,全站仪已逐渐普及,利用全站仪可以方便地同时测角和边,因此在实际工作中,就存在测边、测角、边角同测后方交会坐标计算问题以及它们的精度评定问题。

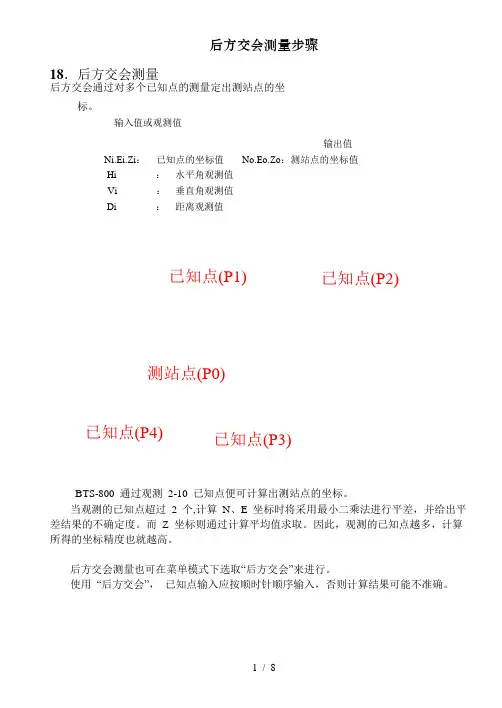

下面就要为广大测工朋友具体介绍下后方交会具体操作步骤:一、全站仪后方交会的原理:如图所示,P点为后方交会点,ABC是控制网中的已知点,通过测量边长L1、L2、L3,角度α、β、γ,应用解析公式,即可计算出P 点的坐标。

二、前方交会法和后方交会法前方交会:在己知的两个(或两个以上)己知点(A,B)上架站通过测量α角和β角,计算待测点(P)坐标的方法。

如下图所示,红色字母代表的站点为架站点(A,B):后方交会法:在待测点(P)上架站,通过使用三个己知点(A,B,C)及α角和β角计算待测点(P)坐标的方法。

如下图所示,红色字母代表的站点为架站点(P):二、后方交会操作步骤:1、架设仪器2、打开后方交会功能,按照提示,分别测量距离,角度数据3、计算结果三、如何得到的坐标更准?1、角、边的关系,距离要大致相等且最好不要太近,角度最好是在30°至120°之间;2、适当增加观测数量,不管是距离交会还是角度交会都是条件越充分精度就越高,推荐8个点的自由建站;3、校核仪器的精度能不能满足标称的精度,经常保养仪器;4、格网因子改为1;。

交会测量(前方、后方、侧方交会测量)

交会测量(前方、后方、侧方交会测量)

前方交会法1.前方交会法定义自两已知坐标之三角点上,观测一欲测点之水平角,以推算其坐标位置,称之前方交会法。

图-1,前方交会法。

图-2,前方交会点。

图-1 前方交会法图-2 前方交会点2.前方交会点此种补点(前方交会点),通常为无法设置仪器之测点,如塔尖、避雷针、烟囱等等。

3.前方交会法适用场合:A.具两已知三角点。

B.三点(两已知点及欲测点)间可以通视。

C.两已知点可以架设仪器,但欲测点不方便架设仪器。

D.有数个欲测点待测定时。

图-3,为数个欲测点图-3 数个欲测点4.前方交会法施作步骤:A.经纬仪分别整置于A、B 两三角点上。

B.照准P 点,分别测得α、β两水平角。

C.以计算方法,求P 点坐标。

图-4,为量测角度。

图-4 量测角度5.已知、量测、计算之数据:A.已知:xA、yA、xB、yB。

B.量测:α、β。

C.计算:xP、yP。

图-5,为前方交会法相关角度位置图-5 前方交会法相关角度位置6.限制:α、β、γ三内角均必须介于30°~120°之间。

图-6 ,为角度限制。

图-6 为角度限制7.计算法前方交会法计算方法有三种:A.三角形法; B.角度法; C.方位角法8.三角形法19()()3891802890--++=---= βφφαφφABBP AB AP ()()()()()689cos sin cos 589sin cos sin 48922222---=-==---=-==---+-=∆+∆= ABAB AB AB AB AB A B AB A B A B y y AB ABy y x x AB ABx x y y x x AB y x AB φθφφθφ()()789sin sin sin sin sin sin --+===βαβγβγβAB AB AP ABAP γβαABP AB AB y y y -=∆ABNB.求方位角ψAP 、ψBP :C.求各邊邊長:①AB 邊長:有三種方法可求得②AP 邊長:()[](βαβαγγβα+=+-==++sin 180sin sin 180γβαsin sin sin AB AP BP ==20()()1289cos 1189sin --+=--+= BPB P BP B P BP y y BP x x φφ()()889sin sin sin sin sin sin --+===βααγαγαAB AB BP ABBP ()()1089cos 989sin --+=--+= APA P AP A P AP y y AP x x φφAPAP l φcos A Py yPBy y BPy y l y BP x x l x yy y x x x BP BP BP B P BP BP B P B P -=∆==-=∆=-=∆+=∆+=φφφφcos cos sin sin ③BP 邊長:D.求P 座標x P 、y P :①由A 點求P 點②由B 點求P 點9.角度法A.由上法直接代入:將(9-8-2)式與(9-8-7)式代入(9-8-9)式中,可得:yy y x x x A P A P ∆+=∆+=APy y l y AP x x l x AP AP AP AP AP AP -=∆=-=∆=φφcos sin21()()()1389sin sin sin sin ---++=+= αφβαβφAB A APA P AB x AP x x ()αφαφαφsin cos cos sin sin AB AB AB -=-()()()1489cos sin sin cos ---++=+= αφβαβφAB A APA P AB y AP y y ()αααφsin cos sin ABy y AB x x AB A B AB ---=-()()()()()1589sin sin sin sin sin cos --+--+-+= βαβαβαβαA B A B A P y y x x x x ()()()()()1789cot cot cot sin cos sin 1689tan tan tan sin cos sin 1cot cot 1tan tan sin cos sin cos cos sin sin cos sin --+=+--+=++=+=+=+ αβαβαβαββαβαβααββαβαβαβαβαβα或將(9-8-2)式與(9-8-7)式代入(9-8-9)式中,可得:B.化簡x P :由和差化積公式:將(9-8-5)式與(9-8-6)式代入,可得:再之代入(9-8-13)式中,可得:由和差化積公式:化簡下式,可得:()βαβαβαcos cos cos sin sin +=+22()2289cot cot cot cot --++-+=βααβBA B A P x x y y y ()()()()ABPB PA APBA BP A B A P APA B A P y y y y y y x x φφφφφφφcos sin cos sin tan ---+=-+=()()()()2089tan tan tan tan tan tan tan tan tan tan tan tan tan --+--+=+--+-+= βαβαβαβαβαβαβA B B A P A B A B A P y y x x x y y x x x x ()()()()()1989cot cot sin sin sin 1889tan tan tan tan sin sin sin tan 1tan 1sin sin sin cos cos sin sin sin sin --+=+--+=++=+=+ βαβαβαβαβαβαβααββαβαβαβαβα或()()()2189cot cot cot cot cot cot 1cot cot cot --+-++=+--+-+= βααββαβααBA B A P A B A B A P y y x x x y y x x x x 同理,化簡下式,可得:將(9-8-16)式與(9-8-18)式代入(9-8-15)式中,可得:或將(9-8-17)式與(9-8-19)式代入(9-8-15)式中,可得:C.化簡y P :(推演過程省略)D.角度法所得公式(9-18-21)式與(9-18-22)式,適於計算機使用,唯應注意:左A ,右B ;左α,右β。
