工程测量学期末考试复习重点

合集下载

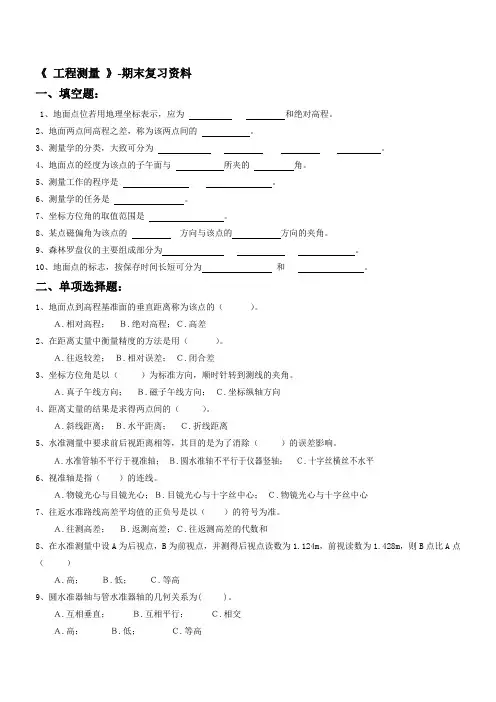

工程测量-期末复习资料

工程测量-期末复习资料

《工程测量》-期末复习资料一、填空题:1、地面点位若用地理坐标表示,应为和绝对高程。

2、地面两点间高程之差,称为该两点间的。

3、测量学的分类,大致可分为。

4、地面点的经度为该点的子午面与所夹的角。

5、测量工作的程序是。

6、测量学的任务是。

7、坐标方位角的取值范围是。

8、某点磁偏角为该点的方向与该点的方向的夹角。

9、森林罗盘仪的主要组成部分为。

10、地面点的标志,按保存时间长短可分为和。

二、单项选择题:1、地面点到高程基准面的垂直距离称为该点的()。

A.相对高程;B.绝对高程;C.高差2、在距离丈量中衡量精度的方法是用()。

A.往返较差;B.相对误差;C.闭合差3、坐标方位角是以()为标准方向,顺时针转到测线的夹角。

A.真子午线方向;B.磁子午线方向;C.坐标纵轴方向4、距离丈量的结果是求得两点间的()。

A.斜线距离;B.水平距离;C.折线距离5、水准测量中要求前后视距离相等,其目的是为了消除()的误差影响。

A.水准管轴不平行于视准轴;B.圆水准轴不平行于仪器竖轴;C.十字丝横丝不水平6、视准轴是指()的连线。

A.物镜光心与目镜光心;B.目镜光心与十字丝中心;C.物镜光心与十字丝中心7、往返水准路线高差平均值的正负号是以()的符号为准。

A.往测高差;B.返测高差;C.往返测高差的代数和8、在水准测量中设A为后视点,B为前视点,并测得后视点读数为1.124m,前视读数为1.428m,则B点比A点()A.高;B.低;C.等高9、圆水准器轴与管水准器轴的几何关系为( )。

A.互相垂直;B.互相平行;C.相交A.高;B.低;C.等高10、转动三个脚螺旋使水准仪圆水准气泡居中的目的是( )。

A.使仪器竖轴处于铅垂位置; B.提供一条水平视线; C.使仪器竖轴平行于圆水准轴 11、水准仪安置符合棱镜的目的是( )A.易于观察气泡的居中情况 B.提高管气泡居中的精度 C.保护管水准气泡 12、当经纬仪的望远镜上下转动时,竖直度盘( )。

工程测量期末考试要求及重点

工程测量期末考试要求及重点

工程测量期末考试要求及重点工程测量期末考试重点及要求第一章绪论1.工程测量在工程建设中的作用、任务、内容作用:工程测量是工程建设规划的重要依据,是工程建设勘察设计现代化的重要技术,是工程建设顺利施工的重要保证,是工程综合质量检验、房地产管理、重要土木工程设施安全监视的重要手段。

任务:1>勘测设计阶段需要测绘各种比例尺地形图,供规划设计使用;2>施工建造阶段需要将图纸上设计好的建筑物、构造物、道路、桥梁及管线的平面位置和高程,运用测量仪器和测量方法在地面上标定出来,以便施工;3>工程结束之后,需要进行竣工测量,供日后维修和扩建用,对于大型或重要建筑物、构造物还需要定期进行变形观测,确保其安全。

内容:地形图测绘、施工放样、地形图应用。

2.高斯投影原理、高斯坐标系的定义原理:用一个椭圆柱横套在地球椭球体外,与地球南、北极相切,并与椭球体某一子午线相切,椭圆柱中心轴通过椭球体赤道及椭球中心,将中央子午线两侧一定经度范围内的椭球面上的点、线按正形条件投影到椭圆柱面上,然后将椭圆柱面沿着通过南、北极的母线展开成平面,即高斯投影面。

坐标系的定义:以赤道和中央子午线的交点作为坐标原点O,中央子午线方向为X轴,北方向为正值。

赤道投影线为Y轴,东方向为正。

象限按顺时针I、II、III、IV排列。

3.坐标系统及高程系统的种类大地坐标系1954北京坐标系坐标系统1980西安坐标系空间直角坐标系|我国采用的坐标系统新1954北京坐标系(一般不用)2000国家大地坐标系统(CGCS2000)WGS-84坐标系我国采用的高程系统:1956黄海高程系、1985国家高程基准。

第二章水准测量1、高程、高差、大地水准面、铅垂线定义、特点、作用高程:地面点到某一水准面的铅垂距离称为高程。

高差:地面两点的高程之差称为高差。

大地水准面:定义:与静止的平均海平面相重合的闭合水准面称为大地水准面。

特点:是等位面,该面上的任何一点均与重力方向正交。

测绘工程专业测量学期末考试复习重点资料

测绘工程专业测量学期末考试复习重点资料

测量学复习:第七章~第十二章一、填空题(共26分,每空1分)1.地形图上相邻等高线的平距大,则地形的坡度愈缓;平距小,则坡度愈陡。

3.在施工测量中测设点的平面位置,根据地形条件和施工控制点的布设,可采用直角坐标法、极坐标法、角度交会法、距离交会法。

4.为了充分显示地貌的特征和便于地形图的阅读和应用,在地形图上常采用首曲线、计曲线、间曲线、助曲线等四种等高线。

5.地形图的基本应用有:确定某点的坐标和高程、确定直线的坐标方位角、确定线段间的水平距离、确定等高线的坡度、选取最短路线。

6.地形图上的地物常用相应的符号表示,由于地物的形状和大小不尽相同,所用的符号有比例符号、半比例符号、非比例符号、注记符号等四种。

9.施工控制测量的建筑基线,通常可以布设成三点直线形、三点直角形、四点丁字形、五点十字形四种形式。

二、选择题(共15分,每小题3分)1.若使地面上0.2米的水平长度能在地形图上表示出来,则选用的测图比例尺不应小于(C)。

A.1/500 B.1/1000 C.1/2000 D.1/50002.若将原地形改造成同一坡度的倾斜平面,则该平面长的设计等高线特点是(C)。

A.等高距相等且互相平行B.等高距不等且互相平行C.等高线平距相等且互相平行D.等高线平距不等且互相平行3.下图等高线表示(B)。

A.山顶B.洼地C.山脊D.山谷4.下图等高线表示(A)。

A.山顶B.洼地C.山脊D.山谷5.建筑基线的形式有( BCD)A.工字型 B.L型 C.T字型 D.十字型三、名词解释(共9分,每小题3分)1.地形图:地形图是以一定的比例尺和投影方式,用规定符号表示地物和地貌,在相应的介质上绘制地面点的平面位置和高程的图。

2.等高距:相邻等高线间的高差称为等高距。

3.碎部测量:以控制点为测站,测定周围碎部点的平面位置和高程,并按规定的图式符号绘成地形图。

四、简答题(共50分,每小题5分)1.表示地貌的形态中,山顶、洼地、山脊、山谷和鞍部等高线的特征是什么?答:a山顶与洼地:等高线都为一簇闭合曲线。

工程测量学 考试复习重点总结(部分)

工程测量学  考试复习重点总结(部分)

1,施工平面控制网有哪些特点?(1)控制的范围较小,控制点的密度较大,精度要求较高。

(2)使用频繁。

(3)受施工干扰大。

(4)控制网的坐标系与施工坐标系一致。

(5)投影面与工程的平均高程面一致。

(6)有时分两级布网,级次网可能比首级网的精度高。

2,变形监测精度要求的一般原则是什么?如果观测的目的是为了使变形值不超过某一允许的数值二确保建筑物的安全,则其观测的中误差应小于变形值的1/10~1/20;如果观测的目的是为了研究其变形的过程,则其中误差应比这个数小的多。

3,回归分析的步骤P205(一元回归即可)4,分析极坐标、前方交会的精度极坐标m(p)²=m(D)²+D²(mβ/ρ)²,若以等影响原则确定精度,m(D)= D(mβ/ρ)计算,D=436m 时,mβ=±1.5″;D=204m时,mβ=±1.0″。

因此极坐标法适用于测量范围在200-500m,测角距离越短,测角精度更高;距离越长,由于旁折光的影响精度不易实现。

测角交会m(p)²= (mβ/ρsinγ)²²(D1²+D2²)或m(p)= (b²mβ/ρsinγ²)²(sinβ1²+sinβ2²)½,当b和mβ一定时,测角交会的精度取决于β1、β2、γ。

测边交会m(p)=(1/sinγ) ²(m D1²+mD2²)½5,水平位移监测方法、优缺点。

6,归化法放样直线分析(大小角)P151,测小角归化法和测小角归化法。

7,J2经纬仪放样90°角的步骤如图(P150图),在A点安置经纬仪,先用直接放样法放样角β=90°后,定出Pˊ,然后再用适当的测回数较精确地测出∠BAPˊ=βˊ,并量得APˊ的距离为S,将βˊ与设计值90°比较,求得差数Δβ=β-βˊ,计算归化量:PPˊ=Δβ/ρ″*S,然后从Pˊ点出发在APˊ的垂直方向上归化PPˊ,即可求得待定点P。

工程测量学 复习重点

工程测量学  复习重点

复习提纲第一章、绪论1、测量学:是研究地球的形状和大小以及确定地面(包括空中、地下和海底)点位的科学。

2、测定:指使用测量仪器和工具,通过测量和计算,得到一系列测量数据,或把地球表面的地形缩绘成地形图,供经济建设、规划设计、科学研究和国防建设使用。

3、测设:指把图纸上规划设计好的建筑物、构筑物的位置在地面上标定出来,作为施工的依据。

4、测量学的分类:(1)大地测量学(2)地形测量学(3)摄影测量学(4)海洋测量学(5)工程测量学(6)地图制图学5、测量学的应用范围6、铅垂线:是测量工作的基准线7、水准面:静止的水面称为水准面8、水平面:与水准面相切的平面。

9、大地水准面:将平均静止的海水面穿过岛屿、陆地所形成的闭合曲面。

测量工作的基准面。

10、大地体:有大地水准面所包围的地球形体。

11、地球椭球。

参考椭球面:非常接近于大地体,并可用数学公式表示的几何形体(即地球椭球)来代替地球的形状。

测量工作的基准线和基准面测量工作的基准线—铅垂线。

测量工作的基准面—大地水准面。

测量内业计算的基准线—法线。

测量内业计算的基准面—参考椭球面。

12、1980西安坐标系的大地原点在哪里?西安泾阳县永乐镇某点13、确定地面点位的方法测量工作的中心任务是:确定地面点的空间位置。

(测量工作的实质)测量工作的基本任务:确定地面点在规定坐标系中的坐标值(X,Y,H)。

地面点的高程:地面点沿铅垂方向到基准面的距离。

14、绝对高程:某点沿铅垂线方向到大地水准面的距离。

15、相对高程:某点沿铅垂线方向到任意水准面的距离。

高差:地面上两点高程之差。

16、高斯平面直角坐标适用于:测区范围较大,不能将测区曲面当作平面看待。

高斯投影采用分带投影。

将椭球面按一定经差分带,分别进行投影。

高斯投影的特性:(1)中央子午线投影后为直线,且长度不变.(2)除中央子午线外,其余子午线的投影均为凹向中央子午线的曲线,并以中央子午线为对称轴,投影后有长度变形.(3)赤道线投影后为直线,但有长度变形(4)除赤道外的其余纬线,投影后为凸向赤道的曲线,并以赤道为对称轴。

工程测量学考试复习要点

工程测量学考试复习要点

工程测量学复习要点武汉大学X X第一章绪论1、定义一:工程测量学是研究各项工程在规划设计、施工建设和运营管理阶段所进行的各种测量工作的学科。

一般的工程建设分为规划设计、施工建设和运营管理三个阶段。

工程测量学是研究这三阶段所进行的各种测量工作。

2、工程测量学的内容划分:工程测量按工程建设的规划设计、施工建设和运营管理三个阶段分为“工程勘测”、“施工测量”和“安全监测”三大部分。

(1)规划设计阶段(工程勘测阶段):主要提供各种比例尺的地形图和剖面图,另外还要为工程地质勘探、水文地质勘探以及水文测验等测量工作。

(2)施工阶段(施工测量阶段):建立施工控制网,工程建筑物定线放样,施工质量控制,开挖与建筑方量测绘,工程竣工测量,变形观测及设备的安装测量。

(3)运营管理阶段(安全监测阶段):工程建筑物的变形监测:水平位移、沉陷、倾斜、以及摆动等定期和持续观测3、工程测量的主要内容:(1)工程测量中的地形图测绘(2)工程控制网布设及优化设计(3)施工放样技术和方法(4)工程的变形监测分析和预报(5)工程测量的通用和专用仪器(6)工程测量学中的误差及测量平差理论。

4、工程测量常用的技术:(1)常规地面测量技术(2)卫星定位技术(GPS)(3)影像技术(4)水下地形测量技术(5)特种量测技术(6)信息管理技术。

5、工程测量的特点:(1)与其它测量的相同点:基本理论、方法、观测手段、平差原理及仪器使用相同1)测量精度要求变化大,从高精度测量到低精度测量2)有特殊的测量仪器和特殊的点位装置3)测量场地小、干扰大(作业环境复杂)4)测量时间性强,数据多5)工程背景要求高。

第二章工程建设中的测量工作与信息管理1、(1)规划设计阶段的测量主要是提供地形资料。

取得地形资料的方法是,在所建立的控制测量的基础上进行地面测图或航空摄影测量。

(2)施工建设阶段的测量的主要任务是,按照设计要求在实地准确地标定建筑物各部分的平面位置和高程,作为施工与安装的依据。

(word完整版)工程测量学期末期末重点总结,推荐文档

(word完整版)工程测量学期末期末重点总结,推荐文档

(word完整版)工程测量学期末期末重点总结,推荐文档题型分布:基本概念24%;基本知识35%;计算与实验24%;综合知识17%1.解释基本概念部分:8道小题;每题3分,共24分2.基础知识简答部分:7道题;每题5分,共35分3.计算与实验操作部分:3道题;每题8分,共24分4.综合知识论述部分:2道题;1题9分,2题8分,共17分。

第一章绪论1.主要内容和重点什么是工程测量学?(3个定义)工程测量学的研究内容?工程测量学的结构体系?2.什么是工程测量学?(3个定义),如何理解与评价这几个定义?定义一:学是研究各种工程在规划设计、施工建设和运营管理阶段所进行的各种测量工作的学科。

定义二:工程测量学主要研究在工程、工业和城市建设以及资源开发各个阶段所进行的地形和有关信息的采集和处理,施工放样、设备安装、变形监测分析和预报等的理论、方法和技术,以及研究对测量和工程有关的信息进行管理和使用的学科,它是测绘学在国民经济和国防建设中的直接应用。

定义三:学是研究地球空间(包括地面、地下、水下、空中)中具体几何实体的测量描绘和抽象几何实体的测设实现的理论、方法和技术的一门应用性学科。

理解与评价:义一比较大众化,易于理解;定义二较定义一更具体、准确,且范围更大;义三更加概括、抽象和科学。

定义二、三除建筑工程外,机器设备乃至其它几何实体都是工程测量学的研究对象,且都上升到了理论、方法和技术,强调工程测量学所研究的是与几何实体相联系的测量、测设的理论、方法和技术,而不是研究各种测量工作。

3.工程测量学的研究内容?主要内容:模拟或数字的地形资料的获取与表达;工程控制测量及数据处理;建筑物的施工放样;大型精密设备的安装和调试测量;工业生产过程的质量检测和控制;工程变形及与工程有关的各种灾害的监测分析与预报;工程测量专用仪器的研制与应用;工程信息系统的建立与应用等。

4.工程测量的划分?工程测量按工程建设的规划设计、施工建设和运营管理三个阶段分为“工程勘测”、施工测量”和“安全监测”。

《工程测量学》期末复习资料及复习题(附答案)

《工程测量学》期末复习资料及复习题(附答案)

《工程测量学》复习资料绪论1、工程测量学的定义(1)工程测量学是研究各种工程在规划设计、施工建设和运营管理阶段所进行的各种测量工作的学科。

(2)工程测量学主要研究在工程、工业和城市建设以及资源开发各个阶段所进行的地形和有关信息的采集和处理、施工放样、设备安装、变形监测分析和预报等的理论、方法和技术,以及研究对测量和工程有关的信息进行管理和使用的学科,它是测绘学在国民经济和国防建设中的直接应用。

(3)工程测量学是研究地球空间(包括地面、地下、水下、空中)中具体几何实体的测量描绘和抽象几何实体的测设实现的理论、方法和技术的一门应用性学科。

2.【单选题】(C)是在一个城市及其邻近地区建立若干覆盖所辖地区的连续运行基准站,是“空间数据基础设施”最为重要的组成部分,可满足定位导航、城市规划、国土测绘、环境监测、等多种现代化信息化管理的社会要求。

A.RTKB.网络RTKC.CORSD.VRS3.【单选题】(B)技术在大范围内获取地表数字高程,毫米到1~2厘米量级的地表形变信息,在地面沉降监测、山体滑坡监测以及地震、火山、冰川活动方面具有良好的应用前景。

A.RTKB.InSARC.CORSD.测量机器人4.【单选题】在东海大桥施工平台导管架吊装施工中,基于(A)的工程放样技术发挥了极大作用。

A.RTKB.InSARC.CORSD.测量机器人5.【单选题】提供各种比例尺的地形图为工程地质勘探、水文地质勘探以及水文测验等进行测量是工程(A)阶段的测量工作。

A.规划设计B.施工建设C.运营管理D.竣工验收6.【多选题】工程测量学是研究各种工程在(B C D)阶段所进行的各种测量工作的学科。

A.方案研究B.规划设计C.施工建设D.运营管理E.竣工验收7.【多选题】依据《测绘学名词》、《测绘基本术语》、《工程测量基本术语标准》等,工程测量学是研究工程建设和自然资源开发利用各阶段所进行的(ABCDE)等的科学与技术。

A.控制测量B.地形测绘C.施工放样D.变形监测E.建立专题信息系统8.【判断题】精密工程测量代表着工程测绘学的发展方向,大型特种精密工程建设是促进工程测量学科发展的动力。

建筑工程测量期末复习知识要点

建筑工程测量期末复习知识要点

学习好资料欢迎下载
一、专业术语、名词解释
转点,绝对高程,直线定向,测设,坐标正算,坐标反算,测量学,垂直角,水平角,视差,测量的基本工作,天顶距,地形,等高距,等高线平距,平面控制测量,高程控制网,比例尺,比例尺精度
二、常识
1与水准面相切的平面是水平面;
2经纬仪测量水平角时,正倒镜瞄准同一方向所读的水平方向值理论上应相差180°
3观测水平角时,如测两个以上测回,各测回要变换度盘位置180/N
4.观测水平角时,当观测方向数为2个时采用测回法,当观测方向数为3个时采用方向观测法,当观测方向数为4个及以上时采用全圆方向观测法
5.等高线的特性
6.水准测量的基本原理
7.水准仪的四条主要轴线
三、综合
1.正反方位角、象限角的关系与计算
2.普通视距测量的基本原理,其主要优缺点有哪些?
3.导线坐标计算时闭合导线与附合导线应满足哪些几何条件?
4.水准测量的记录、计算
5.竖直角观测记录.
6.用钢尺丈量往测为126.78m,返测为126.67m,问这段距离丈量的精度?
7.试用规定的符号,将图中的山头△、鞍部○.、山脊线-?-?-、山谷线------标示出来。

工程测量期末考点总结

工程测量期末考点总结

工程测量期末考点总结1. 测量基础知识1.1 测量的基本概念和分类1.2 测量的误差及其分类1.3 测量的精确度和精度1.4 测量单位与换算1.5 测量仪器的使用和维护2. 平面测量2.1 平面角的测量方法及其仪器2.2 距离的测量方法及其仪器2.3 高差的测量方法及其仪器2.4 面积和体积的测量方法2.5 坐标测量和坐标变换3. 高程测量3.1 直接测高法和水准测量仪的使用3.2 高程测量的方法和精度分析3.3 高程控制点的建立和利用3.4 高程曲线的生成和利用3.5 建筑物高程测量方法4. 异常控制测量4.1 异常控制测量的目的和步骤4.2 异常控制测量的方法和精度要求4.3 基于经纬仪的异常控制测量4.4 利用GPS测量进行异常控制测量4.5 异常控制测量的误差分析和误差消除方法5. 土方与道路工程测量5.1 土方工程测量的基本概念和步骤 5.2 土方测量的量取方法和误差控制 5.3 土方计算和工程量清单的编制5.4 道路工程测量的方法和步骤5.5 道路坡度和曲线的测量方法6. 建筑物测量与布线6.1 建筑物测量的基本概念和步骤6.2 建筑物测量的方法和精度要求6.3 建筑物布线图的绘制和使用6.4 建筑物外立面测量和绘图6.5 室内布线和设备档案的编制7. 桥梁和隧道测量7.1 桥梁和隧道测量的基本概念和分类 7.2 桥梁测量的步骤和方法7.3 桥梁坐标的计算和绘制7.4 隧道测量的要求和方法7.5 隧道纵断面和平面图的绘制8. 水域工程测量8.1 水域工程测量的基本概念和步骤 8.2 工程测量在水域工程中的应用8.3 水域工程中的水平和垂直测量8.4 水域工程中的潮汐测量和波浪测量8.5 港口工程测量和堤防测量9. GPS测量9.1 GPS的基本原理和分类9.2 GPS测量的基本步骤和要点9.3 GPS测量中的坐标转换和坐标误差分析9.4 GPS测量的精度和精度分析9.5 GPS测量的应用和发展趋势10. 数字测绘10.1 数字测绘的基本概念和分类10.2 数字测绘的数据采集和处理10.3 数字地图的生成和使用10.4 数字测绘技术在工程测量中的应用10.5 数字测绘的发展趋势和挑战以上是工程测量期末考点的详细总结,希望对学习工程测量的同学有所帮助。

《工程测量》期末考试复习题及参考答案

《工程测量》期末考试复习题及参考答案

《工程测量》期末考试复习题及参考答案一、选择题(每题2分,共20分)1. 工程测量中,下列哪项属于大地测量范畴?A. 地形测量B. 建筑物变形观测C. 地籍测量D. 高程控制测量答案:D2. 下列哪种仪器不属于工程测量仪器?A. 水准仪B. 经纬仪C. 全站仪D. 望远镜答案:D3. 下列哪个单位表示角度?A. 度(°)B. 分(′)C. 秒(″)D. 均正确答案:D4. 下列哪种方法不属于高程测量方法?A. 水准测量B. 三角高程测量C. 光电测距高程测量D. 重力测量答案:D5. 下列哪个单位表示距离?A. 米(m)B. 千米(km)C. 厘米(cm)D. 均正确答案:D6. 下列哪种测量方法属于间接测量?A. 水准测量B. 三角测量C. 极坐标测量D. 距离测量答案:B7. 下列哪个软件不属于工程测量数据处理软件?A. AutoCADB. Civil 3DC. MapGISD. Photoshop答案:D8. 下列哪个参数表示全站仪的精度?A. 测角精度B. 测距精度C. 测高精度D. 均正确答案:D9. 下列哪个单位表示面积?A. 平方米(m²)B. 公顷(hm²)C. 平方千米(km²)D. 均正确答案:D10. 下列哪个参数表示水准仪的精度?A. 测角精度B. 测距精度C. 测高精度D. 均正确答案:C二、填空题(每题2分,共20分)1. 工程测量主要包括________、________、________和________四个方面。

答案:地形测量、建筑物变形观测、地籍测量、高程控制测量2. 全站仪主要由________、________、________和________四部分组成。

答案:测量主机、电子手簿、反射棱镜、三脚架3. 地形图的比例尺分为________、________和________三种。

答案:大比例尺、中比例尺、小比例尺4. 三角测量中的基本元素包括________、________和________。

工程测量期末复习资料

工程测量期末复习资料

第一章1、测量学包括那些学科?大地测量学、摄影测量与遥感学、地图制图学、工程测量学、海洋测绘学、普通测量学。

2、测量学的的任务:测绘和测设。

3、土木工程测量的任务:a、大比例尺地形图的测绘和应用b、施工测量c、建筑物的变形观测、4、高斯平面直角坐标:一般应用于测区的范围较大,我国采用的是高斯平面投影。

5、绝对高程:地面至大地水准面的铅垂距离称为绝对高程。

6、相对高程:由任意水准面起算的地面点高程即地面点至任意水准面的铅垂距离称为相对高程,也叫假定高程。

7、测量的基本工作:平面直角坐标的测定、高程的测定。

8、测量工作的基本原则:从整体到局部,先控制后碎部,步步有检核。

第二章1、水准测量原理:水准测量是利用水准仪提供的水平视线在水准尺上的读数,直接测得地面上两点间的高差,进而由已知高程推算出未知点的高程。

2、前视点、后视点:设水准测量方向是从E点往F点进行,规定称 E点为后视点,其尺上读数为后视读数,称F点为前视点,其尺上读数b为前视读数。

3、水准仪的构造:望远镜、水准器和基座。

4、水准仪的使用步骤:安置、粗平、瞄准、精平、读数。

5、高差:后视读数—前视读数6、水准测量方法:水准测量一般是从已知水准点开始,测至待测点,求出待测点的高程。

a、当两点间相距不远,高差不大,且无视线遮挡时,只需安置一次水准仪就可以测得两点间的高差。

b、当两点间相距较远或高差较大或有障碍物遮挡时,不可能仅安置一次仪器就测得两点间的高差,此时,可在水准路线中加设若干个临时过渡立尺点,称为转点,把原水准路线分为若干段,一次连续安装水准仪测定各段高差,最后取各段高差的代数和,即可得到起终点上的高差。

7、水准测量的容许闭合差:三等:f容=±12L f容=±4n四等:f容=±20L f容=±6n等外:f容=±40L f容=±12n其中L表示水准路线单程千米数,n为单程测站数。

工程测量学复习资料

工程测量学复习资料

⼯程测量学复习资料第⼀章绪论1. ⼯程测量学定义:⼯程测量学是研究各种⼯程在勘测设计、施⼯建设和运营管理阶段所进⾏的各种测量⼯作的学科。

⼯程测量学是研究地球空间(包括地⾯、地下、⽔下、空中)具体⼏何实体的测量描绘和抽象⼏何实体的测设实现的理论、⽅法和技术的⼀门应⽤性学科。

2.⼯程测量学包括矿⼭测量学、精密⼯程测量学、⼯程的变形监测分析与预报。

3.变形监测是基础,变形分析是⼿段,变形预报是⽬的。

变形监测分析与预报是⼯程和设备正常、安全运营的基础保障。

4.⼯程测量按服务对象分:建筑⼯程测量、⽔利⼯程测量、线路⼯程测量、桥隧⼯程测量、地下⼯程的测量、海洋⼯程测量、军事⼯程测量、三维⼯业测量以及矿⼭测量、城市测量等。

5.⼯程测量发展特点:精确、可靠、快速、简便、实时、持续、动态、遥测。

第⼆章⼯程建设各阶段的测量与信息管理1. 1:5000⽐例尺地形图可⽤于⼚址选择、总体规划和⽅案⽐较等的勘测设计;1:2000地形图可⽤于初步设计;1:1000⽐例尺地形图可⽤于施⼯设计;1:500⽐例尺地形图可⽤于地形复杂、建筑物密集、精度要求较⾼的⼯业企业的施⼯设计。

2. ⼯程监理测量在⼯程施⼯阶段特别重要,测量监理起审查、检核和监督作⽤,以保障⼯程的质量和进度。

3. 变形监测包括建⽴变形检测⽹,进⾏⽔平位移、沉降、倾斜、裂缝、挠度、摆动和振动等监测。

第三章⼯程测量学的理论技术和⽅法1 测量误差包括:偶然误差、系统误差和粗差偶然误差:随机误差⼤多服从正态分布系统误差:⼤⼩和符号有规律的误差粗差是⼤的偶然误差。

特点:⼤的误差,随机出现,⼤⼩与精度有关,能否被发现与可靠性有关2. 误差分配三个原则:等影响原则、忽略不计原则(当⼀种误差等于或⼩于另⼀种误差的三分之⼀时)和按⽐例分配原则。

3. 测量紧精度与误差是密不可分的,误差⼩则精度⾼,误差⼤则精度低。

4. ⼴义可靠性涉及内容:项⽬⽴项中的可靠性、测量⽅案的可靠性、测量仪器的可靠性、观测值的可靠性、测量系统的可靠性、测量成果的可靠性(建议看书P24)5. ⼴义可靠性研究内容主要包括:⼴义可靠性与偶然误差、系统误差和粗差的关系,与基准的关系,与重复观测的关系,与多余观测的关系,与计量检测的关系。

工程测量期末复习重点知识点

工程测量期末复习重点知识点

工程测量复习一、考试题型名词解释4个选择10个判断7个问答3个计算2个二、教材知识点归纳1.名词解释1)高斯投影是一种等角横切椭圆柱分带投影,将椭球面上图形转绘到平面的过程,是一种数学换算过程。

2)高程:地面点的高程是指地面点至大地水准面的铅锤距离,通常称为绝对高程3)水准点:水准点就是用水准测量的方法测定的高程控制点。

4)水平角:空间相交的两条直线在水平面上的投影所形成的夹角称为水平角。

5)竖直角:在同一竖直面内,一点至观测目标的方向线与水平线所夹的角,简称竖角。

6)钢尺量距是利用经检定合格的钢尺直接量测地面两点之间的距离,又称为距离丈量。

7)直线的方位角:由标准方向北端起,按顺时针方向量到某直线的水平角,称为该直线的方位角。

8)系统误差:在相同的观测条件下,对某量作一系列观测,其误差保持同一数值、同一符号,或遵循一定的变化规律,这种误差称为系统误差。

9)偶然误差:在相同的观测条件下,对某量作一系列观测,其观测误差的大小和符号均不一致,从表面上看没有任何规律性,这种误差称为偶然误差。

10)中误差:在等精度的观测系列中,各真误差的平方和的平均值的平方根,称为中误差。

11)相对误差:把误差的绝对值与其相应的观测值之比称为相对误差。

12)前方交会:A,B为已知坐标的控制点,P为待求点,用经纬仪测得α,β角,则根据A,B点的坐标,即可求得P点的坐标,这种方法称测角前方交会。

13)后方交会:在待求点P上安置仪器,观测ABC之间的夹角α,β然后根据已知点的坐标计算P点的坐标。

14)地形图:按一定的比例尺,将地物、地貌的平面位置和高程表示在图纸上的正射投影图,称为地形图。

15)地图比例尺:地形图上一段直线的长度与地面上相应线段的水平长度之比,称为地图比例尺。

16)视差:眼睛靠近目镜上下微微晃动时,十字丝横丝在水准尺上的读数也随之变动,这种现象称为视差2.简答题1)水准仪有哪些轴线,各轴线应满足什么几何条件a)轴线:圆水准器轴、竖轴、视准轴b)圆水准器轴平行于竖轴c)十字丝横丝垂直于竖轴十字丝横丝d)水准管轴平衡性与视准轴2)水准测量都有哪些误差,怎么消除这些误差a)仪器误差:仪器校正后的残余误差:在测量中,使前后视距相等,在高差计算中就可消除该项误差的影响水准尺误差:采取设置偶数测站的方法来消除,也可在前后视中使用同一根水准尺来消除b)观测误差;水准管气泡居中误差:读数误差:视差:操作仔细微调c)外界条件影响:仪器下沉:用双面尺法采用“后-前-前-后”的观测顺序尺垫下沉:选在坚实地面并将其踏实地球曲率:让前后视距相等温度的影响:选择有利的观测时间大气折光的影响:选择良好的观测时间,前后视距相等的方法观测3)经纬仪的使用:a)对中:张开脚架,调节脚螺旋使其高度适宜,并通过目估使架头水平、架头中心大致对准测量点。

工程测量知识点大一期末题

工程测量知识点大一期末题

工程测量知识点大一期末题在大一期末考试中,工程测量是一个重要的知识点。

工程测量是土木工程中必不可少的一部分,它不仅涉及到测量技术的应用,还关系到土地利用、建筑设计等众多方面。

下面,我们将介绍一些关于工程测量的知识点。

首先,我们来了解一下什么是工程测量。

工程测量是指在土木工程中,通过精确的测量方法获取和处理各种与工程有关的数据,从而确定工程设计的基础和依据。

它包括水平测量、垂直测量、地形测量等多个方面。

水平测量是工程测量中最基本的一种测量方法。

它主要用于测量水平距离和水平角度,以确定两个点之间的水平位置关系。

水平测量常用的工具有水平仪、经纬仪等。

在实际测量中,我们需要注意测量时的基准面选取和误差控制,以确保测量结果的准确性。

垂直测量是用于测量高度差和垂直角度的一种测量方法。

在土木工程中,确定地面高程差对于设计和施工来说非常重要。

垂直测量常用的工具有水准仪、测距仪等。

在进行垂直测量时,我们需要注意高程控制和仪器校正,以保证测量结果的精度。

地形测量是工程测量中的一个重要环节。

它主要用于获取工程地点的地形特征和地理数据。

地形测量可以采用多种方法,例如全站仪测量、地面测量、航测等。

这些方法都具有自己的优缺点,我们需要根据实际情况选择合适的测量方法。

除了以上介绍的基本测量方法,工程测量还涉及到一些测量数据的处理和分析。

例如,数据平差是一种常用的数据处理方法,它可以通过对测量数据进行数学处理,消除误差,提高测量精度。

此外,还有一些地图绘制和数据整理的技术,可以将测量数据转化为图形和图表,方便工程设计和施工。

工程测量在土木工程中具有重要的作用。

它不仅可以帮助工程师准确获取工程数据,还可以为工程设计和施工提供可靠的依据。

正因为如此,大学土木工程专业的学生需要掌握一定的工程测量知识。

总结起来,工程测量是土木工程中不可或缺的一部分。

它涉及到水平测量、垂直测量和地形测量等多个方面,以及数据处理和分析等技术。

工程测量的目的是为了获取准确的工程数据,为工程设计和施工提供可靠的基础。

工程测量期末知识点总结

工程测量期末知识点总结

工程测量期末知识点总结本文将从以下几个方面对工程测量的知识点进行总结:一、测量基础知识1. 测量的基本概念测量是指通过测量仪器或装置获取现象的实际数值,以便于进行计量和分析。

测量实际上是对现象的观察和记录,通过测量可以获取到对象或现象的尺寸、位置等相关信息。

2. 测量单位测量单位是进行测量时所采用的度量标准,常用的测量单位包括长度单位、面积单位、体积单位、时间单位等。

3. 测量误差测量误差是指测量结果与被测量的真实值之间的差异。

测量误差分为系统误差和随机误差两种,系统误差是由于测量仪器本身的误差导致的,随机误差是由于测量操作和环境等因素引起的。

4. 测量精度测量精度是指测量结果与被测量真实值之间的接近程度。

测量精度的高低反映了测量的可信度和准确度。

5. 测量仪器测量仪器是进行测量时所需的工具和设备,常用的测量仪器包括测距仪、全站仪、水准仪、经纬仪等。

不同的测量任务需要选择不同的测量仪器。

二、地形测量1. 地形测量的目的地形测量是指对地面的形态、高程、坡度、地貌等进行测量和分析,其目的是为了进行地形分析、地形规划、土地利用规划等提供基础数据。

2. 地形测量方法地形测量方法包括了地面测量和地形影像测量两种主要方法。

地面测量是通过仪器进行实地观测和测量,地形影像测量是通过遥感技术获取地形图像,再进行数字图像处理和分析。

3. 地形测量的应用地形测量的应用领域包括了区域规划、土地利用规划、自然资源管理、环境保护、灾害风险评估等方面。

三、建筑测量1. 建筑测量的内容建筑测量是对建筑结构、建筑物位置、建筑物规模、建筑物质量等进行测量和分析,其内容包括了建筑工程测量、室内测量、建筑设计测量等方面。

2. 建筑测量方法建筑测量方法包括了进行建筑结构测量的全站仪测量法、建筑物位置测量的GPS定位测量法、建筑物规模测量的激光测距法等。

3. 建筑测量设备建筑测量所需设备包括了全站仪、激光测距仪、GPS接收机、测距仪、水准仪等。

工程测量 复习资料

工程测量 复习资料

工程测量复习资料工程测量复习资料工程测量是工程建设中不可或缺的一环,它是通过测量、记录和分析数据来获取有关地形、土壤、建筑物等信息的科学方法。

在工程测量中,我们需要掌握一系列的测量技术和仪器设备,以确保工程的准确性和安全性。

下面将介绍一些工程测量的基本知识和复习资料。

一、测量基础知识1. 测量单位:在工程测量中,我们常用的测量单位有米、千米、平方米、立方米等。

了解常用测量单位的换算关系,能够帮助我们在实际操作中更加准确地进行测量。

2. 测量误差:在测量过程中,由于各种因素的干扰,测量结果可能会产生误差。

了解误差的类型和产生原因,以及如何进行误差分析和控制,是工程测量中必备的知识。

3. 测量精度:测量精度是指测量结果与真实值之间的接近程度。

了解如何评估和提高测量精度,能够帮助我们更好地进行工程测量。

二、测量方法和技术1. 针对不同的测量对象和目的,我们可以采用不同的测量方法和技术。

例如,对于地形测量,我们可以使用全站仪、GPS等先进的测量设备;对于建筑物测量,我们可以使用激光测距仪、测量绳等工具。

2. 在进行测量时,我们需要使用一系列的测量技术。

例如,测量角度时可以使用经纬仪或全站仪;测量距离时可以使用测距仪或测量绳;测量高程时可以使用水准仪等。

三、测量仪器设备1. 全站仪:全站仪是一种集测角、测距、测高为一体的综合性测量仪器。

它具有高度自动化和高精度的特点,广泛应用于道路、桥梁、建筑等工程测量中。

2. GPS:全球定位系统(GPS)是一种通过卫星信号来确定地球上任意位置的定位系统。

它具有定位精度高、测量速度快等特点,被广泛应用于地形测量、导航等领域。

3. 激光测距仪:激光测距仪是一种利用激光束测量距离的仪器。

它具有测量速度快、精度高等特点,广泛应用于建筑物测量、地形测量等工程测量中。

四、复习资料推荐1. 《测量学导论》:这本书是工程测量的经典教材,全面介绍了测量学的基本理论和方法,对于理解和掌握测量学的基本概念非常有帮助。

工程测量学期末考试复习重点

工程测量学期末考试复习重点

1工程测量学是研究各种工程在规划设计、施工建设和运营管理阶段所进行的各种测量工作的学科。

2工程测量学的内容划分;(1)按施工建设阶段划分:规划设计、施工建设、运营管理三个阶段(2)按服务对象划分:建设工程测量、水利工程测量、线路工程测量、桥隧工程测量、地下工程测量、海洋工程测量、军事工程测量、三维工业测量、矿山测量、城市测量。

3工程测量设计、施工、运营个阶段的主要内容(1)规划设计阶段:主要是提供各种比例尺的地形图,另外还要为工程地质勘探、水文地质勘探以及水文测验等进行测量,对于重要的工程或地质条件不良的地区进行建设,则还要对地层的稳定性进行观测。

(2)建设施工阶段:首先要定线放样,作为实地修建的依据,定线放样的基础是建立不同形式的施工控制网。

此外,还要进行施工质量控制,作为施工质量的监督,进行工程质量监理。

(3)运营管理阶段:主要是变形观测,对于大型工业设备,还要经常性的检测和调校,以保证其按设计安全运行。

为了对工程进行有效的管理维护,还应建立工程信息系统。

4工程测量学的内容(1)工程测量中的地形图测绘(1)工程控制网布设及优化设计(2)施工放样技术和方法(3)工程的变形检测分析和预报(4)工程测量的通用和专用仪器(5)工程测量学中的误差及测量平差理论5工程测量专用仪器特点?可实现哪些工作?(1)具有高精度、快速、遥测、无接触、可移动、连续、自动记录、微机控制等特点。

(2)可进行精密定位测量、准直测量,可测量坐标、偏距、倾斜角、厚度、表面粗糙度和平直度,还可测量振动频度以及物体的动态变化等。

第二章、工程建设中的测量工作与信息管理1按工程建设进行的程序,工程测量可分为规划设计阶段测量工作、施工建设阶段测量工作和竣工后的运营管理阶段测量工作。

2规划设计阶段测量工作:测绘地形图和纵横断面图。

方法是所建立的控制测量的基础上进行地面数字化测绘地形图、纵横断面图或数字摄影测量成图。

施工建设阶段测量主要任务:按照设计要求在实地准确的标定建(构)筑物的歌部分平面位置和高程位置,作为施工与安装的依据。

工程测量期末复习资料

工程测量期末复习资料

1.水准面:水准面是受地球重力影响形成的,它的特点是其面上任意一点的铅垂线都垂直与该点的曲面。

2.大地体:由地球水准面所包围的地球形体,它代表了地球的自然形状和大小。

3.参考椭球面:与大地水准面非常接近的能用数学方程表示的旋转椭球体相应的规则曲面。

4.绝对高程:地面点沿铅垂线至大地水准面的距离。

5.相对高程:假定一个水准面作为高程起算面,地面点到假定水准面的垂直距离。

6.高差:地面两点间的绝对高程或相对高程之差。

7.高程测量:确定地面点高程的测量工作。

8.视准轴:物镜光心和十字丝焦点的连线。

9.望远镜放大率:眼睛由望远镜观察虚像所张的夹角与直接观察远处的实物所张的角的比值。

10.高差法:根据高差推算待定点高程的方法。

11.水平角:指相交于一点的两方向线在水平面上的竖直投影所形成的夹角。

12.竖直角:指在同一竖直平面内,观测实现与水平线之间的夹角。

13.测回法:测角的基本方法,用于两个目标方向之间水平角的测量。

14.竖盘读数指标差:正镜观测时,实际的始读数为X0左=900+X,倒镜观测时,时读数为X0右=2700+X,其差值X称为竖盘指标差。

15.直线定线:当地面两点之间的距离大于钢尺的一个尺段时,就需要在直线方向上标定若干个分段点,这项工作称为直线定线。

16.电磁波测距仪:用电磁波(或光波或微波)作为载体,传输测距信号,以测量两点间距离的一种仪器。

17.测量误差:每次对观测对象进行得到的数值与观测对象真值之间的差值。

18.系统误差:在一定的观测条件下作一系列观测时,其符号和大小均保持不变,或按一定规律变化着的误差。

19.偶然误差:在相同的观测条件下,作一系列的观测,如果观测误差在大小和符号上都表现出随机性,即大小不等,符号不同,但统计分析的结果都具有一定的统计规律性,这种误差称为偶然误差。

20.中误差:m=±√[ΔΔ]/n,式中,m表示中误差,[ΔΔ]表示一组等精度观测误差Δi自乘的总和,n表示观测数。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1工程测量学是研究各种工程在规划设计、施工建设和运营管理阶段所进行的各种测量工作的学科。

2工程测量学的内容划分;(1)按施工建设阶段划分:规划设计、施工建设、运营管理三个阶段(2)按服务对象划分:建设工程测量、水利工程测量、线路工程测量、桥隧工程测量、地下工程测量、海洋工程测量、军事工程测量、三维工业测量、矿山测量、城市测量。

3工程测量设计、施工、运营个阶段的主要内容(1)规划设计阶段:主要是提供各种比例尺的地形图,另外还要为工程地质勘探、水文地质勘探以及水文测验等进行测量,对于重要的工程或地质条件不良的地区进行建设,则还要对地层的稳定性进行观测。

(2)建设施工阶段:首先要定线放样,作为实地修建的依据,定线放样的基础是建立不同形式的施工控制网。

此外,还要进行施工质量控制,作为施工质量的监督,进行工程质量监理。

(3)运营管理阶段:主要是变形观测,对于大型工业设备,还要经常性的检测和调校,以保证其按设计安全运行。

为了对工程进行有效的管理维护,还应建立工程信息系统。

4工程测量学的内容(1)工程测量中的地形图测绘(1)工程控制网布设及优化设计(2)施工放样技术和方法(3)工程的变形检测分析和预报(4)工程测量的通用和专用仪器(5)工程测量学中的误差及测量平差理论5工程测量专用仪器特点?可实现哪些工作?(1)具有高精度、快速、遥测、无接触、可移动、连续、自动记录、微机控制等特点。

(2)可进行精密定位测量、准直测量,可测量坐标、偏距、倾斜角、厚度、表面粗糙度和平直度,还可测量振动频度以及物体的动态变化等。

第二章、工程建设中的测量工作与信息管理1按工程建设进行的程序,工程测量可分为规划设计阶段测量工作、施工建设阶段测量工作和竣工后的运营管理阶段测量工作。

2规划设计阶段测量工作:测绘地形图和纵横断面图。

方法是所建立的控制测量的基础上进行地面数字化测绘地形图、纵横断面图或数字摄影测量成图。

施工建设阶段测量主要任务:按照设计要求在实地准确的标定建(构)筑物的歌部分平面位置和高程位置,作为施工与安装的依据。

另一方面作为施工质量监督。

还需进行工程质量监理。

竣工后运营管理阶段的测量工作主要包括:竣工测量以及为监视工程安全状况的的变形观测与维护养护等测量。

3线路在勘测设计阶段的测量称为线路测量。

铁路勘测任务可分为初测和定测。

4D DRG数字栅格地图 DLG数字线划地图DEM数字高程模型 DOM数字正射影像图4初测、定侧的定义及主要工作。

(1)初测:是在设计人员根据已有资料和中央与地方对线路的要求,在小比例尺地形图上选出几个可能的线路方案,经过全面分析后,地处对主要方案的初步意见而下达的勘测设计任务书后进行的测量工作。

初测工作包括:插大旗、导线测量、高程测量、地形测量。

(2)定测:是对已批准的初步设计所选定的线路方案,利用带状地形图上初测导线和纸上线路的几何关系,将选定的线路施测到实地上去。

定测工作包括:中线测量、曲线测量、纵横断面测量以及局部的地形图测绘,并为施工设计收集资料。

中线测量:是把带状地形图上设计好的线路中线侧射到地面上,并用木桩标定出来。

5施工测量工作的原则和流程是什么?原则:“从整体到局部”,“先控制,后碎步”。

流程:(1)首先,根据工程总平面图和地形条件建立施工控制网,科举施工控制网点在实地定出各个建筑物的主轴线和辅助轴线。

(2)再根据主轴线和辅助轴线标定出建筑物的各个细部点。

优点:采用这样的工作程序,能保证建筑物的几何关系的正确,而且使施工放样工作可以有条不紊地进行,避免误差的积累。

6施工控制网的作用:(1)避免测量误差的积累(2)使放样点的精度均匀7施工放样的主要内容:(1)放样依据的选择(2)选择放样方法(3)计算放样元素(4)放样过程的选择。

8变形观测:在工程建筑物运营期间,为了监视其安全性和稳定的的情况,了解其设计是否合理,验证设计理论是否正确,需要定期对其位移、沉降、倾斜及摇摆进行观测称为变形观测。

第三章、工程控制网1测量控制网:由位于地面的一系列控制点构成,控制点的空间位置是通过已知点的坐标以及控制点之间的边长(或空间基线)、方向(角度)或(和)高差等观测量决定的。

按其范围和用途可分为三类:(1)全球控制网(2)国家控制网(3)工程控制网2工程控制网的分类:(1)按用途分:测图控制网、施工控制网、变形监测网、安装控制网。

(2)按网型分:三角网、导线网、混合网、方格网。

(3)按施测方法分:测角网、测边网、边角网、GPS网3工程测量网的作用:(1)是为工程建设提供工程范围内统一的参考框架,为各项工作提供位置基准,满足工程建设不同阶段对测绘在质量(精度、可靠性)、进度和费用等方面的要求。

(2)工程控制网也具有控制全局,提供基准和控制测量误差积累的作用。

4工程控制网的建网步骤:(1)确定控制网等级(2)确定布网形式(3)确定测量仪器和操作规程(4)在图上选点构网,到实地踏勘(5)埋设标石、标志(6)外业观测(7)内业数据处理(8)提交成果5测图平面控制网的作用在于控制测量误差的积累,保证图上内容的精度均匀和相邻图幅正确拼接。

测图控制网的精度是按测图比例尺的大小确定的。

6施工控制网的特点(1)控制的范围较小,控制点的密度较大,精度要求较高。

(2)使用频繁(3)受施工干扰大(4)控制网的坐标是与施工坐标系一致(5)投影面与工程的平均高程面一致(6)有时分两级布网,次级网可能比首级网的精度高7变形观测网的坐标系和基准的选取应遵循的原则(3)变形体的范围较大且形状不规则时,可选择已有的大地坐标系统(4)对于那些具有明显结构特性的变形体,最好采用基于监测体的坐标系统,该坐标系统的坐标轴与监测体的主轴线重合,平行式垂直。

(5)当反对目标点的相对运动感兴趣时,可不设参考点,只是可采用自由基准,变形体的变形不是通过目标点的坐标变化,而是用可估计的基准不变量导出。

8工程控制网的基准就是通过网平差求解未知点坐标时所给出的已知数据。

以便对网的位置、长度和方向进行约束,使网平差有唯一解。

9工程控制网的质量准则:(1)精度准则(2)可靠性准则(3)灵敏度准则(4)费用准则各准则之间的关系:观测值的内部可靠性与观测值的精度成反比,对于确定的观测值精度情况下,多余观测值数r越大,观测值的内部可靠性也越大,建网费用将随r的增大而增加,灵敏度实际上是特殊方向上的网点精度的反应,网的灵敏度越高,则要求观测值的精度也越高。

10工程控制网的优化设计分为四类(1)零类设计(ZOD),为基准设计(2)一类设计(FOD),为图形设计(3)二类设计(SOD),为观测精度设计(4)三类设计(THOD),是对已有网的改进网的优化设计是一个迭代求解的过程,网的优化设计方法有两种:解释法、模拟法。

11隧道(洞)外GPS平面控制网的布网要求:进出口与相应定向点之间应通视;为减少垂线偏差的影响,高度不要相差太大;受地形条件限制,洞口处的基线不可能很长,一般300-500米,若小于该值,应设强制对中装置,以减少照准部与对中误差对短边测角的影响。

第四章、工测仪器与方法1距离测量方法:(1)直接丈量(2)间接视距测量(3)物理测距2高程测量方法:(1)几何水准测量(2)三角高程测量(3)液体静力水准测量(4)GPS 高程测量3电子水准仪优缺点优点:(1)读数客观(2)精度高(3)速度快(4)效率高(5)操作简单缺点:(1)电子水准仪对标尺读数时不如光学水准仪灵活,且它要求有一定的视场范围。

(2)电子水准仪受外界条件影响较大。

4全站仪又称全站型电子测速仪,是一种兼有电子测距、电子测角、计算和数据自动记录及传输功能的自动化、数字化的三维坐标测量与定位系统。

分类(1)按外观结构分:积木类,整体型(2)按测距仪测程分:短程、中程和高程测距全站仪(3)按测角、测距准确度分:Ⅰ,Ⅱ,Ⅲ,Ⅳ等5全站仪的发展趋势(1)小型化,系列化发展趋势(2)功能不断增加,操作系统和软件本地化(3)功能集成化发展趋势6仪器:投影仪,激光扫平仪,手持式激光测距仪,激光扫描仪,激光跟踪仪,GPS,全站仪,经纬仪,水准仪,螺旋经纬仪,超站仪。

第五章、工建地形图与应用1测绘地形图的方法主要有野外实地测图、航测法测图两种,野外实地测图又分为模拟法测图和数字法测图2地形图应用内容有哪些?(1)测量基本要素的查询(2)求图上某点的坐标、高程、坡度(3)求图上两点间的水平距离(4)求某直线的坐标方位角(5)求图形面积查询(6)工程建设中的应用(7)按一定方向绘制断面图(8)按规定坡度选择最短路线(9)平整土地(10)确定汇水面积3 工程竣工图测绘的目的(1)检验设计的正确性,阐明工程竣工的最终成果,提供竣工后的技术资料。

(2)为原有工程扩建和改建时提供实际建(构)筑物的平面及高程位置(3)满足新建工程建成投产后的生产管理和变形观测的需要。

4工程竣工图测量的特点(1)竣工图的精度以及细部坐标点的测量中误差来确定,而不取决于测图比例尺。

(2)难以掌握地形地物的取舍问题(3)测图内容繁杂,根据不同用途采取不同措施5竣工图测量的原则(1)控制测量系统应于原有系统保持一致(2)测量控制网必须有一定的精度标准(3)充分利用已有的测量和设计资料6竣工图的内容及要求内容:(1)厂区现状标准图(2)辅助图(3)剖面图(4)专业分图(5)技术总结报告和成果表要求:(1)图幅(2)比例尺(3)坐标和高程系统(4)竣工测量的精度要求(5)控制网的建立及精度要求第六章、施工放样1.将图纸上设计的建筑物,构建物的平面位置和高程按设计要求,以一定的精度在实地标定出来,作为施工的依据,这称为施工放样(测设)放样的结果是得到实地的标桩2.施工放样方法一、直接放样方法1.高程放样①水准仪法②全站仪无仪高法2.角度放样3.距离放样4.点位放样①极坐标法②全站仪坐标法③距离交会法④角度交会法(方向交会法)⑤GPS-RTK 法(直接坐标法)5.铅垂线放样二、归化放样法1.归化放样角度2.归化放样点位①距离交会归化法②角度交会归化法3.归化放样直线①测小角归化法②测大角归化法4.构网联测归化法放样三、刚体的放样定位1.三高程点法2 .水准器法3.两台经纬仪投影法4.定位销法5 .方向线法3.在精度分配处理中,一般采用“等影响原则”、“忽略不计原则”4. 全站仪放样与GPS RTK放样有何异同?优势和使用场合?全站仪放样要求测站与放样点之间通视,其放样精度随视距长度的增加而降低。

而GPS RTK 放样时不需要彼此通视,能远距离测设点的三维坐标,点位精度均匀。

采用高精度全站仪放样,点位精度可达到毫米级。

因此,需要高精度放样或在室内、地下工程中放样时,只能用全站仪放样。

在野外具有良好的GPS信号,点位精度为厘米级时用GPS RTK放样有很好的优势。

相关文档
最新文档
