HXGN环网柜安装使用说明书
HXGN--12型环网开关柜技术规范书
HXGN15-12型环网开关柜技术规范书1、适用范围HXGN15-12盲式固定交流金属环网开关设备，是为城市电网改造和建设需要而设计的新型开关设备。
在供电系统中亦作为开断负荷电流和短路电流以及关合短路电流之用，适用于交流3-10KV、50Hz的配电系统中。
2、执行标准GB311.1-1997高压输变电设备的绝缘配合GB1985-1989交流高压隔离开关和接地开关GB3804-1990 3—63 kV 交流高压负荷开关GB3309-1989高压开关设备在常温下的机械试验GB3906-1991 3—35kV交流金属封闭开关设备；GB/T11022-1999高压开关设备和控制设备标准的共用技术要求GB/T13384-1992机电产品包装通用技术条件GB/T16926-1997交流高压负荷开关—熔断器组合电器GB/T16927.1-1997高电压试验技术DL/T404-1997户内交流高压开关柜订货技术条件DL/T593-1996高压开关设备的共用订货技术导则IEC 420 ：1990高压交流负荷开关—熔断器的组合电器3. 总则3.1 使用条件A、海拔高度不超过1000mB、周围空气温度：上限+ 40C下限—25 TC、相对湿度：日平均值不大于95%月平均值不大于90%D周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染;E、无经常性的剧烈振动。
3.2主要技术参数3.3总体结构概述1. 环网柜由外壳、真空开关、接地开关、仪表室、母线及其它电气元器件和辅助元件组成，负荷开关布置在外壳的中上部，外壳由敷铝锌板折边弯后组装而成。
2. 环网柜三相排列按纵向结构布置，柜体之间的三相母线连接较为方便。
3. 仪表室位于环网柜的上部，室内可装设电流表、电压表、转换开关、指示灯等元件，在仪表室底部可装设二次回路的端子排等。
4. 柜内配有照明装置，照明灯开关安装于仪表室内。
母线的着色与相序见表83.4联锁及操作1. 环网柜具备以下联锁a、接地开关合闸后，负荷开关不能动作；b、负荷开关合闸后，接地开关不能动作；c、只有当负荷开关分闸，接地开关合闸时，才允许打开环网柜前门，其它情况下门均处于联锁状态。
HXGN-24样本
HXGN□-24系列箱型固定式环网高压开关设备技术选型手册五、产品展示篇1 概述HXGN□-24型箱型固定式环网高压开关设备（以下简称真空环网柜）是额定电压为24kV，额定频率50Hz 的交流高压成套电器装置。
适用于厂矿、住宅小区、高层建筑、学校，公园等场所的配电系统，作为接受和分配电器能之用。
可用于环网供电和终端供电。
也可作为箱式变电站的高压开关设备之用。
2 型号说明真空环网柜的型号含义如下表示：H X G N □- 24 □/ □□- □- □方案号额定短时耐受电流（组合电器柜为额定短路开断电流）（KA）额定电流（A）T：弹簧操动机构D：带电动的弹簧操动机构ZF：主开关为真空负荷开关ZF·R：主开关为真空负荷开关-熔断器组合电器额定电压（kV）设计序号户内用固定式箱式环网开关设备3 执行标准本真空环网柜符合GB3906《3.6kV~40.5kV 交流金属封闭开关设备和控制设备》及GB/T11022《高压开关设备和控制设备标准的共用技术要求》标准的有关规定。
4 使用条件a）周围空气温度不高于+40℃，不低于-35℃；24h内的平均气温不得高于+35℃。
b）户内安装使用，使用地点的海拔高度不得超过2000M。
c）周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为90%）；应考虑到由于温度的变化可能会偶然产生凝露的影响。
d）设备安装时与垂直面的倾斜度不超过5%。
e）设备应安装在无剧烈振动和冲击的地方，以及不足使电器元件受到腐蚀的场所；地震烈度不超过8 度。
f）用户有特殊要求时可与制造厂协商解决。
5 特点a）柜体采用全组装搭接式结构，体积小、重量轻，轻巧美观，可任意组合安装、便于无限扩展延伸，具有很强的系列性和通用性。
b）柜体外壳和各功能单元隔板均用冷轧钢板经镀锌或表面喷塑处理装配组合而成，防护等级达到IP2X。
c）柜内布置：上部为母线室和仪表室，仪表室在母线室的前部，中部为主开关室，各室之间采用接地的金属隔板隔离，并在柜体前门的开关断口及出线端装有观察窗，以观察开关断口及出线端。

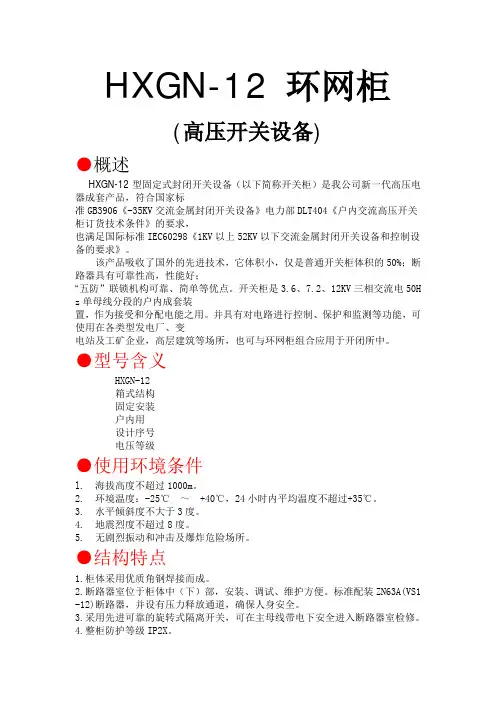

HXGN-12红苏电气环网柜
1.柜体采用优质角钢焊接而成。 2.断路器室位于柜体中（下）部，安装、调试、维护方便。标准配装 ZN63A(VS1 -12)断路器，并设有压力释放通道，确保人身安全。 3.采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。 4.整柜防护等级 IP2X。
5.设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。 6.具有可靠的接地系统。 7.门上装有观察窗，可清楚观察到柜内元件地工作状态。 8.操作机构闭锁采用同 XGN2-12 柜用的 JSXGN 闭锁机构，简单可靠方便实用。
●主要技术参数
序号
项目名称
单位
技术参数
1
额定电压
KV
12
2
额定电流
A 630、1000、1000、1250、2000、2500、3150
3
额定短路开断电流
KA
额定短时耐受电流
4
KA
（4S）
5
额定峰值耐受电流
KA
额定短路关合电流
6
KA
（峰值）
பைடு நூலகம்
7
防护等级
20、31.5、20 20、20
50、80、100 50、80、100
●附 1、HXGN-12 尺寸
（红苏电气标准柜体 800*1000*2200）
●附 2、HXGN-12 实物图
●附 3、生产成套车间
●附 4、充气柜生产车间
●附 5、企业概况
HXGN-12 环网柜
(高压开关设备)
●概述
HXGN-12 型固定式封闭开关设备（以下简称开关柜）是我公司新一代高压电 器成套产品，符合国家标 准 GB3906《-35KV 交流金属封闭开关设备》电力部 DLT404《户内交流高压开关 柜订货技术条件》的要求， 也满足国际标准 IEC60298《1KV 以上 52KV 以下交流金属封闭开关设备和控制设 备的要求》。

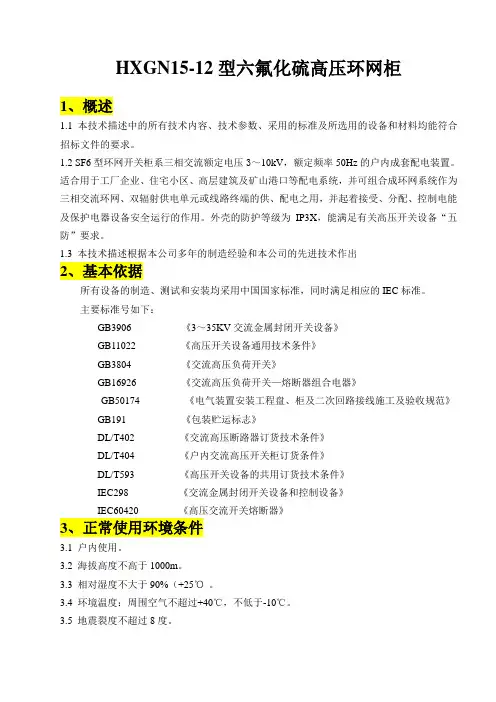

HXGN15-12-SF6环网柜技术描述
HXGN15-12型六氟化硫高压环网柜1、概述1.1 本技术描述中的所有技术内容、技术参数、采用的标准及所选用的设备和材料均能符合招标文件的要求。
1.2 SF6型环网开关柜系三相交流额定电压3～10kV，额定频率50Hz的户内成套配电装置。
适合用于工厂企业、住宅小区、高层建筑及矿山港口等配电系统，并可组合成环网系统作为三相交流环网、双辐射供电单元或线路终端的供、配电之用，并起着接受、分配、控制电能及保护电器设备安全运行的作用。
外壳的防护等级为IP3X，能满足有关高压开关设备“五防”要求。
1.3 本技术描述根据本公司多年的制造经验和本公司的先进技术作出2、基本依据所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准。
主要标准号如下：GB3906 《3～35KV交流金属封闭开关设备》GB11022 《高压开关设备通用技术条件》GB3804 《交流高压负荷开关》GB16926 《交流高压负荷开关—熔断器组合电器》GB50174 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB191 《包装贮运标志》DL/T402 《交流高压断路器订货技术条件》DL/T404 《户内交流高压开关柜订货条件》DL/T593 《高压开关设备的共用订货技术条件》IEC298 《交流金属封闭开关设备和控制设备》IEC60420 《高压交流开关熔断器》3、正常使用环境条件3.1 户内使用。
3.2 海拔高度不高于1000m。
3.3 相对湿度不大于90%（+25℃）。
3.4 环境温度：周围空气不超过+40℃，不低于-10℃。
3.5 地震裂度不超过8度。
3.6 安装地点：无火灾、爆炸危险、化学腐蚀及剧烈振动的场所。
4、技术数据FLN36-12型负荷开关，其主要技术数据见下表：本次投标采用上海红申主要方案有进线柜和出线柜a)进线柜方案柜内主回路有一台上海红申FLN36-12/T630-20型SF6负荷开关、它配装隔离刀，酌情还可配装接地刀，组成三者共装在一个机架上，并互有联锁。
12KV环网柜使用说明书
产品介绍环网柜是俗称，一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断器组合电器。
SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。
适宜在城乡中压配电网推广应用。
负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位负荷开关，都有结构简单、价格便宜的特点。
只是负荷开关不能断开短路电流。
SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断，并且还要求承担"转移电流"的开断。
而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担。
这时一组SF6负荷开关及三个带触发器的熔断器，只要任何一个触发器动作，其联动机构会使负荷开关三相同时自动分闸。
两者有机的结合起来，就可满足配电系统各种正常和故障下运行操作保护的要求。
中置柜指的手车柜，如KYN18，KYN28（GZS1），目前主要指KYN28（GZS1），可靠墙安装，现已系列化，国内生产厂家多，五防齐全，可配VS1，VD4，ZN63等进口或国产断路器。
首先要看你这个水处理项目是不是很重要，按照常规来讲，水处理设备不属于Ⅰ类负荷，而且变压器才500KVA，从变压器的容量可以看出，你这个水处理应该是个比较小的污水处理站（可能是某个厂矿在环保的压力下新建的用来处理污水用的），所以用环网柜足够了，2台环网柜的投资远远小于你用2台中置柜的，业主（甲方对你给他省钱他应该很高兴），而且从实际来讲，安装环网柜一般都是因为一个原因：负荷侧（因为污水处理一般都建在市区的边上或工厂的边上）距离高低压配电室比较远，所以变压器的进线前要有刀闸和断路器，以便将高压配电室到变压器之间的这段长电缆用环网柜做个隔离，万一电缆发生事故使其不致于直接波及变压器，另外，当变压器临时检修时好做就近断开电源用，环网柜之上还有高压柜（本身有综合保护），环网柜之下的低压进线还有断路器（建议你选用施耐德的MT断路器，各种保护比较全），所以保护的重任几乎就不大用环网柜来承担（好的环网柜的保护能力还是很强的），所以用环网柜是完全可以的。
HXGN -12型环网开关柜技术规范书
HXGN15-12型环网开关柜技术规范书1、适用范围HXGN15-12箱式固定交流金属环网开关设备，是为城市电网改造和建设需要而设计的新型开关设备。
在供电系统中亦作为开断负荷电流和短路电流以及关合短路电流之用，适用于交流3-10KV、50Hz的配电系统中。
2、执行标准GB311.1-1997 高压输变电设备的绝缘配合GB1985-1989 交流高压隔离开关和接地开关GB3804-1990 3－63 kV交流高压负荷开关GB3309-1989 高压开关设备在常温下的机械试验GB3906-1991 3－35kV交流金属封闭开关设备；GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T13384-1992 机电产品包装通用技术条件GB/T16926-1997 交流高压负荷开关－熔断器组合电器GB/T16927.1-1997 高电压试验技术DL/T404-1997 户内交流高压开关柜订货技术条件DL/T593-1996 高压开关设备的共用订货技术导则IEC 420 ：1990 高压交流负荷开关—熔断器的组合电器3.总则3.1 使用条件A、海拔高度不超过1000mB、周围空气温度：上限＋40℃下限－25℃C、相对湿度：日平均值不大于95％月平均值不大于90％D、周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染；E、无经常性的剧烈振动。
3.2 主要技术参数3.3总体结构概述1.环网柜由外壳、真空开关、接地开关、仪表室、母线及其它电气元器件和辅助元件组成，负荷开关布置在外壳的中上部，外壳由敷铝锌板折边弯后组装而成。
2.环网柜三相排列按纵向结构布置，柜体之间的三相母线连接较为方便。
3.仪表室位于环网柜的上部，室内可装设电流表、电压表、转换开关、指示灯等元件，在仪表室底部可装设二次回路的端子排等。
4.柜内配有照明装置，照明灯开关安装于仪表室内。
母线的着色与相序见表83.4联锁及操作1.环网柜具备以下联锁a、接地开关合闸后，负荷开关不能动作；b、负荷开关合闸后，接地开关不能动作；c、只有当负荷开关分闸，接地开关合闸时，才允许打开环网柜前门，其它情况下门均处于联锁状态。
环网柜说明书
HXGN11-12 环网柜使用说明书一、概述HXGN11-12型固定式交流金属圭寸闭环网开关设备（简称环网柜）适用于额定电压12kV，额定频率为50HZ的交流配电系统，采用压气灭弧方式的负荷开关及负荷开关-熔断器组合电器为主要元件，可构成环网供电单元终端供电，还可以按变配电站主接线要求进行任意配合。
该产品经型式试验验证，性能符合IEC62271-200《高压开关设备和控制设备第200部分:额定电压为1kV以上和52kV以下（包括52kV）的金属封闭式交流开关设备和控制设备》和GB3906《3.6kV〜40.5kV交流金属封闭开关设备及控制设备》及GB3804《3.6 kV〜40.5kV高压交流负荷开关》等标准的要求，并满足二部可靠防误操作功能的要求，防护等级达到IP2X。
本产品具有体积小、重量轻、操作简便、使用安全、维护方便等特点，是城市电网建设需要的理想高压电器产品。
二、使用条件1. 海拔高度：不超过1000 m。
2. 最高环境温度+ 40 °C3. 最低环境温度-25 C4. 没有火灾，爆炸危险，严重污秽及剧烈震动的场所。
5. 安装与垂直面倾斜不超过5度。
6. 户内相对湿度：日平均值w 95%月平均值w 90%三、结构特征及操作要求3.1本柜的柜体结构用钢板弯制成零（部）件，再以螺栓连接而成，其防护等级符合IP2X的规定。
柜体上部为母线室，仪表室位于母线室前部，用钢板分隔。
柜体中部为电缆室，主母线室与电缆室之间设有隔板，对于电缆进出线柜，其柜底有可拆装的活动盖板，对于架空进出线柜，根据用户要求，其柜顶可加母线通道或遮栏架。
3.2机械联锁达到的要求、动作原理和操作规程3.2.1为了防止误操作，达到安全标准，本产品采用了相应的机械联锁和电气联锁，具备完善的五防”联锁功能。
3.2.2机械联锁所涉及到的部件及其在设备上的安装位置环网柜的机械联锁主要集成在负荷开关（组合电器、真空断路器）上，通对负荷开关（组合电器、真空断路器）的加深了解，从而亦可知其五防联锁的情况。
HXGN17环网柜解读
HXGN17-12环网固定式户内交流封闭开关一、产品概述HXGN17-12系列箱型固定式交流金属封闭环网开关设备（简称环网柜）是三相交流额定电压12KV、额定频率50HZ的环网供配电系统和辐射式供配电系统中的开关成套设备,作为变压器、电缆、架空线等电力设备的保护、控制之用。
本公司生产的FKN12-12系列压气式负荷开关及组合电器和FZN23-12系列真空负荷开关及其组合电器。
这些产品均入选国家经贸委下达的“全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录”。
二、型号意义HXGN17-12（口）/口—口三、电气特性四、结构特征HXGN17-12环网柜主要由负荷开关及其组合电器与金属柜体组装而成，根据开关电器不同安装方向，柜体有两种基本柜型；侧装柜和正装柜。
侧装柜占地面积小，拼柜方便简单；正装柜方便维护与电缆安装。
环网柜柜体结构采用型材或覆铝锌钢板弯制，结构牢固，密封性好，具有IP3X外壳防护等级。
钢板表面经处理后采用环氧粉末喷涂工艺涂覆，美观牢固。
环网柜设计成上下两个完全隔离的金属间隔：母线室与开关室，不另外附加隔离板，以便安全检修与更换熔断器。
母线室由金属封闭，母线经过穿墙套管连结，根据要求，母线室前可设有完全隔离的仪表室，专门安装二次设备。
开关室主要安装一次设备以及电缆连接用，其柜门与开关实现五防机械联锁，简单可靠。
柜门设有观察窗，便于观察隔离断口，检视运行状态。
环网柜顶部装有压力释放装置，柜内有压力释放通道，内部故障时，限制事故蔓延，巨大能量导向释放，保证人身安全。
在柜体前下方设有接地铜母线。
五、订货须知●环网柜一次线路方案及其排列图、平面布置图；●环网柜内所需设备规格及数量，主母线规格；●二次原理图及端子图；●环网柜框体颜色；●其他要求： (运输方式、交货时间)。
六、主结线典型组合方案(一）主结线典型组合方案(二）主结线典型组合方案(三）高压压气式负荷开关一、产品概述SY-KS1-12(D)/630-20(FKN12)户内高压气式负荷开关、SY-KS1r-12(D)/100-31.5(FKRN12)户内高压压气式负荷开关—熔断组合电器适用于交流12Kv、50Hz的户内高压开关设备中。
10kV环网柜技术规范书
1货物需求及供应范围一览表备注1、环网柜内母线及分支线全部使用铜排，加装绝缘相色套。
2、环网柜内相间及相对地空气距离不小于12.5cm。
3、环网柜底应设封板，待电缆敷设完毕后再行封堵。
封板开孔应能满足电缆直径及转弯半径要4、环网柜应具备完善的五防功能。
5、环网柜出线带电时，不允许合地刀。
6、单相电源变压器：DC-1, 10/0.1/0.22kV, 220V绕组容量1000VA。
7、具体配置详见配电站10kV主接线配置图投标人响应备注2总则2.1本设备技术协议书适用于10kV箱型（固定）交流封闭环网开关设备，它提出了环网柜的功能设计、性能、试验等方面的技术要求。
2.2本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本协议书和工业标准的优质产品。
2.3如果卖方没有以书面形式对本协议书的条文提出异议，则意味着卖方提供的设备（或系统）符合本协议书的要求。
如有异议，不管是多么微小，都应在报价书中以“对协议书的意见和同协议书的差异” 为标题的专门章节中加以详细描述。
2.4本设备协议书所使用的标准如果与卖方所执行的标准不一致时，按较高标准执行。
2.5本设备技术协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
2.6本设备协议书未尽事宜，由买卖双方协商确定。
2.7买方所指定产品厂家的元器件质量由卖方负责。
3技术要求1.1.1的设计制造和调试过程中应附合现行的国标电力行业标准，IEC有关标准的要求IEC298 《交流金属封闭开关设备》GB3906 《3—35kV交流金属封闭开关设备》GB11022 《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB311 《高压输变电设备绝缘配合》GB763 《交流高压电器在长期工作时的发热》SD/T318 《高压开关柜闭锁装置技术条件》GB2706 《交流高压电器动热稳定试验方法》DL/T593 《高压开关设备的共用订货技术条件》GB3309 《高压开关设备常温下的机械试验》1.1.2环境条件3.2.1安装地点：户内3.2.2海拔：1000m以下3.2.3相对湿度：日平均相对湿度不大于95%月平均相对湿度不大于90% 3.2.4环境温度范围：上限+45℃下限-20℃3.2.5地震烈度不超过8度1.1.3设备技术要求3.41.1.4环网柜采用独立单元组合方式连接组成，便于单元的更换和增减。
HXGN-24样本
HXGN□-24系列箱型固定式环网高压开关设备技术选型手册五、产品展示篇1 概述HXGN□-24型箱型固定式环网高压开关设备（以下简称真空环网柜）是额定电压为24kV，额定频率50Hz 的交流高压成套电器装置。
适用于厂矿、住宅小区、高层建筑、学校，公园等场所的配电系统，作为接受和分配电器能之用。
可用于环网供电和终端供电。
也可作为箱式变电站的高压开关设备之用。
2 型号说明真空环网柜的型号含义如下表示：H X G N □- 24 □/ □□- □- □方案号额定短时耐受电流（组合电器柜为额定短路开断电流）（KA）额定电流（A）T：弹簧操动机构D：带电动的弹簧操动机构ZF：主开关为真空负荷开关ZF·R：主开关为真空负荷开关-熔断器组合电器额定电压（kV）设计序号户内用固定式箱式环网开关设备3 执行标准本真空环网柜符合GB3906《3.6kV~40.5kV 交流金属封闭开关设备和控制设备》及GB/T11022《高压开关设备和控制设备标准的共用技术要求》标准的有关规定。
4 使用条件a）周围空气温度不高于+40℃，不低于-35℃；24h内的平均气温不得高于+35℃。
b）户内安装使用，使用地点的海拔高度不得超过2000M。
c）周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为90%）；应考虑到由于温度的变化可能会偶然产生凝露的影响。
d）设备安装时与垂直面的倾斜度不超过5%。
e）设备应安装在无剧烈振动和冲击的地方，以及不足使电器元件受到腐蚀的场所；地震烈度不超过8 度。
f）用户有特殊要求时可与制造厂协商解决。
5 特点a）柜体采用全组装搭接式结构，体积小、重量轻，轻巧美观，可任意组合安装、便于无限扩展延伸，具有很强的系列性和通用性。
b）柜体外壳和各功能单元隔板均用冷轧钢板经镀锌或表面喷塑处理装配组合而成，防护等级达到IP2X。
c）柜内布置：上部为母线室和仪表室，仪表室在母线室的前部，中部为主开关室，各室之间采用接地的金属隔板隔离，并在柜体前门的开关断口及出线端装有观察窗，以观察开关断口及出线端。
hxgnc高压环网开关柜产品操作说明书
1、1 开箱后的检验
开箱后检查下述项目：
用户在开箱前，应对环网柜的包装及运输过程中有否损伤甚至 损坏环网柜进行检查，开箱应在干燥不受淋雨的场所进行；拆 箱时注意保护产品，避免损伤。
z 确认外观、元件有无损伤，产品有无积水、凝露、混入异物等现象。 z 铬牌上所标的规格和控制电压等是否与指定内容一致。如果有误，可与本公司联系。
标记 处数 更改文件号
签字 日期
HXGN□-12 箱型固定式交流金属封闭环网开关设备
1、 前言
BY.0466.041
共 22，第 4 页
在使用前请仔细阅读本使用说明书，以便能正确使用 HXGN□-12 箱型固定式交流金属封闭环网开 关设备。
依照 IEC62271-200、GB3906、GB11022、GB3804、GB16926、IEC62271-105 等金属封闭开关设备 和控制设备的相关标准制造。请在下述状态下使用。
`
目录
BY.0466.041
共 22，第 3 页
1、 前言.......................................................................................................................................... 4
其他的注意事项如下：
z 请选择无尘埃和腐蚀性气体干燥的户内场所使用。用在化工厂或室外设置的场合时，请注意防 腐蚀、防水、防凝结等措施。安装时请注意防尘。特别是在同建筑施工同时进行安装时，要注 意防止混凝土碎块和其他异物进入。
z 安装面应平坦（平坦度±1mm 以下）。如不平坦，可用垫调平。 z 主回路端子和控制回路端子接线用导线应有一定的裕度。主回路接地导体截面不应小于 30mm2
HXGN15A-12型高压开关柜 (2)讲义教材
产品概述
• HXGN15A-12(F·R)箱型固定式交流金属封闭环网开关 设备（简称“环网柜”），是为城市电网改造和建设需 要而生产的新型高压开关柜。在供电系统中亦作为开断 负荷电流和短路电流以及关合短路电流之用，适用于交 流3～10KV/50Hz的配电系统中。广泛地用于城市电网 建设和改造工程、工矿企业、高层建筑和公共设施等， 作为环网供电单元和终端设备，起着电能的分配、控制 和电气设备的保护作用，也可装在预装变电站中。本环 网柜配用真空负荷开关，弹簧操动机构，该机构既可手 动操作，也可电动操作。接地开关和隔离开关配用手力 操动机构，本环网柜成套性强、体积小、无燃烧和爆炸 危险，具有可靠的“五防”功能。
蒸气压力不超过2.2Kpa；月平均相对温度≤90%， 月平均水蒸气压力不超过1.8Kpa； • 4. 地震烈度：不超过8度； • 5. 没有腐蚀性或可燃性气体等明显污染的场所。 注：超出上述正常使用条件合标准
• 本环网柜符合GB3906《3～35KV交流金属 封闭开关设备》、IEC60420《高压交流负荷 开关－熔断器组合电器》标准的有关规定。
使用条件
• 1. 周围空气温度：-15℃～+40℃; • 2. 海拔高度：1000m及以下； • 3. 湿度条件：日平均相对温度≤95%，日平均水
HXGN环网柜安装使用说明书
1.前言在使用前请仔细阅读本使用说明书，以便能正确使用HXGN口 -12箱型固定式交流金属封闭环网开关设备。
依照 IEC62271-200、GB3906、GB11022、GB3804、GB16926、IEC62271-105 等金属封闭开关设备和控制设备的相关标准制造。
请在下述状态下使用。
如果超出上表条件的环境使用时，请参照1.2特殊环境条件的内容进行确认，或者直接与我司协商解决。
其他的注意事项如下：•请选择无尘埃和腐蚀性气体干燥的户内场所使用。
用在化工厂或室外设置的场合时，请注意防腐蚀、防水、防凝结等措施。
安装时请注意防尘。
特别是在同建筑施工同时进行安装时，要注意防止混凝土碎块和其他异物进入。
•安装面应平坦（平坦度±1mm以下。
如不平坦，可用垫调平。
•主回路端子和控制回路端子接线用导线应有一定的裕度。
主回路接地导体截面不应小于30mm2规格的铜母线。
•不要用不干净的手触摸电气元件。
1.1开箱后的检验开箱后检查下述项目：用户在开箱前，应对环网柜的包装及运输过程中有否损伤甚至损坏环网柜进行检查，开箱应在干燥不受淋雨的场所进行；拆箱时注意保护产品，避免损伤。
•确认外观、元件有无损伤，产品有无积水、凝露、混入异物等现象。
•铬牌上所标的规格和控制电压等是否与指定内容一致。
如果有误，可与本公司联系。
使用前请先确认产品的规格及使用环境条件。
•螺钉有无松动，主回路部分的紧固是否可靠。
•检查装箱产品与订货单、附属备件与清单是否符合，并做现场记录。
在规定的使用条件以外不要使用本产品。
以防发生故障，引起事故灾害。
1.2特殊环境条件的确认使用于特殊环境条件时，请按下表内容进行确认。
1.3搬运和运输搬运时请用吊装工具。
以防发生掉落、碰坏等故障；本产品在运输时，不允许有强烈震动，不允许倒置、翻滚开关。
搬运设备时，请按下图所示进行吊运。
由于设备的重心在右侧，放下时要注意设备会向右倾斜。
图1柜体起吊示意图1.4贮存长期保管时，要注意下述事项并盖上防尘罩（最好不开箱存放，以免碰伤）•存放场所应干燥、通风良好、避免阳光直射。
典型HXGN-12型高压环网柜技术协议书
HXGN-12型高压开关柜技术协议需方：供方：供方所提供的高压开关柜设备应满足以下要求：1、使用环境条件A、海拔高度不超过1000mB、周围空气温度：上限＋40℃下限－25℃C、相对湿度：日平均值不大于95％月平均值不大于90％D、周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染；E、无经常性的剧烈振动。
2、执行标准GB311.1-1997 高压输变电设备的绝缘配合GB1985-1989 交流高压隔离开关和接地开关GB3804-1990 3－63 kV交流高压负荷开关GB3309-1989 高压开关设备在常温下的机械试验GB3906-1991 3－35kV交流金属封闭开关设备；GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求 GB/T13384-1992 机电产品包装通用技术条件GB/T16926-1997 交流高压负荷开关－熔断器组合电器GB/T16927.1-1997 高电压试验技术DL/T404-1997 户内交流高压开关柜订货技术条件DL/T593-1996 高压开关设备的共用订货技术导则IEC 420 ：1990 高压交流负荷开关—熔断器的组合电器3、技术参数3.1单元柜3.2高压限流熔断器性能、参数见表3.3避雷器性能参数见表3.4总体结构概述3.4.1环网柜由外壳、真空开关、接地开关、仪表室、母线及其它电气元器件和辅助元件组成，负荷开关布置在外壳的中上部，外壳由敷铝锌板折边弯后组装而成。
3.4.2环网柜三相排列按纵向结构布置，柜体之间的三相母线连接较为方便。
3.4.3仪表室位于环网柜的上部，室内可装设电流表、电压表、转换开关、指示灯等元件，在仪表室底部可装设二次回路的端子排等。
3.4.4柜内配有照明装置，照明灯开关安装于仪表室内。
母线的着色与相序见表83.5联锁及操作1.环网柜具备以下联锁a、只有当负荷开关分闸，才允许打开环网柜前门，其它情况下门均处于联锁状态。
高压户内环网柜安装使用说明书
高压户内环网柜安装使用说明书Xxx有限公司一、简介主开关选用FLN型或xxx-SFG型优质SF6负荷开关，柜体结构合理紧凑，体积小，安装方便。
操作灵活简便，运行安全、稳定、免维护，属优质安全型产品。
广泛用于10KV供配电系统。
二、结构特点外壳采用2 mm 敷铝锌板或优质碳素冷轧钢板，并经酸冼钝化处理后喷塑。
外表美观，抗腐蚀性强，体积小，组合十分方便。
框内分成四个小室，后面板设置两个压力释放。
安装简便：可按各种设计要求随意组合、扩展、拼合，快速简单，安装十分方便，占地小。
三、柜体开箱检查。
打开包装箱，检查箱体外观是否因运输变形受损。
四、基础准备及柜体拆卸。
按所选取柜体进行基础制备、槽钢基座浇筑。
现以宽度为375、500、750的柜体依次并柜的基础尺寸。
五、箱体就位与固定。
检查浇筑的槽钢基座水平及平面度合格后待砼凝固二十四小时后，将箱体就位，并用M10X20螺丝与槽钢基座上的螺孔固定。
六、操作HXGN-12高压环网柜为人身设备安全考虑，设置了相关的机械联锁，操作人员须熟悉操作原则方可操作。
1、操作原则及机械联锁（1）负荷开关合上后，接地在断开状态，不能操作，下门不能打开。
（2）此门打开可接触到负荷开关下出线及馈出线电缆，拉地开关。
必须确保无电，操作须谨慎。
操作前应确定负荷开关在接地状态。
进入母线室须确认进线开关已断开，进线指示灯已熄灭！2、电动操作配置a、安装时装配好带电机构的操作机构，安装程序同普通机构。
B、按照二次原理接线图装配电气控制元器件，接好二次线。
C、开关操作前检验操作电源电压、极性，正确后方可送电。
D、按下合闸按钮，开关合闸。
E、按下分闸按钮，开关分闸。
七、安装出线开关柜的熔断器（1）打开熔丝座，把熔断器顶进上熔丝座（2）熔断器推进下熔丝座3、负荷开关断开后：可进行接地的合分操作。
接地后，下门才能打开、关上返回操作顺序为：关下门-断开接地开关- 合上负荷开关在接地状态下，负荷开关不能合闸。
HXGN-12高压柜操作规程
高压配电室操作规程1.目的保证高压供电设备操作正确性和安全性。
2.职责2.1高压进网技工负责供电设备的操作；2.2领班负责高压供电设备的综合管理及工作指导；3.工作程序3.1高压操作实行“工作票”制度。
3.2高压操作必须由两名持电工进网许可证的技工操作，其中一人读票监护，另一人按工作票要求操作。
3.3操作高压设备必须戴高压绝缘手套，穿高压绝缘鞋并站在绝缘垫上操作。
3.4全部或部分停电作业时，停电应用同等电压等级验电器检验无误后，合上接地刀闸或接好短路接地线，并在断开的上悬挂“有人工作，禁止合闸”标识牌。
3.5操作完毕，检查无误后，填写高压操作记录。
4.H XGN-12环网柜操作程序概述4.1送电操作程序4.1.1断开10KV进线柜接地刀闸4.1.2合上10KV进线柜隔离刀闸或断路器4.1.3断开出线柜接地刀闸4.1.4合上出现负荷开关或隔离刀闸4.1.5停电操作和送电操作相反5.电动分合闸操作流程5.1将二次电源开关合上后，二次回路通电，面板指示灯亮。
5.2断路器完成储能后，断路器本体显示已储能，面板储能指示灯亮。
5.3在确认接地刀闸处于断开位置，在操作面板旋转分合闸旋钮至“合”位，断路器合闸，合闸指示灯亮，带点显示器指示灯亮。
5.4电动分闸操作程序与电动合闸操作程序相反。
分闸后要合上接地刀闸，确保安全。
6.手动分合闸操作流程6.1若二次回路未通电情况下，需手动操作分合闸。
6.2把储能手柄插入操作孔内或直接用储能手柄进行手动储能，使断路器本体显示牌显示“已储能”状态。
6.3在断路器本体上直接按下合闸按钮，断路器合闸，断路器本体显示合闸状态，高压带点显示器亮。
6.4手动分闸直接在断路器本体上按下分闸按钮，断路器跳闸，带点显示器灯灭，断路器处于断开状态。
7.送电操作若已检修完毕，需要送电，其操作程序如下：1.将前后门关好锁定，将门锁手柄从“检修”位置扳到“分段闭锁”位置。
2.此时前门锁定，断路器不能合闸。
环网柜的说明书
一、概述HXGN□- 12箱型固定式金属封闭开关柜（简称环网柜）适用于交流50HZ，10KV的网络作为开断负荷和短路及关合短路电流用。
本环网柜配用手动、电动弹簧机构来操作负荷开关，接地开关和隔离开关配用手动操作机构。
二、型号含义三、使用环境条件1、环境温度上限+40℃，下限-25℃2、海拔高度:不大于1000m3、空气相对湿度日平均值不大于95%，月平均值不大90%；水蒸气日平均值不大于月平均值不大于4、周围空气不受腐蚀或可燃气体、水蒸气等明显污染5、无经常性的剧烈振动四、技术参数序号名称单位数据1额定电压/最高工作电压KV10/12 2额定电流A6303主母线电流进线柜A630出线柜1254额定短时耐受电流KA20 5额定短路持续时间S4 6额定峰值耐受电流KA50 7额定短路关合电流KA50 8额定有功负载开断电流A630五、技术要求装有FZN-10/630型真空负荷开关的环网柜应能满足FZN-10/630型真空负荷开关的所有相应的技术要求。
六、结构和工作原理本环网柜是以空气为绝缘介质的，主要配装FZN-10/630型真空负荷开关，主要方案有进线柜和出线柜等。
1、进线柜方案柜内主回路有一台FZN-10/630型真空负荷开关，它配装有隔离刀，酌情还配装接地刀所组成，三者共装在一个机架上，并互有联锁。
因此可实现接通母线、隔离、接地三个工位的操作，柜内还可灵活配装CT、PT等元件。
2、出线柜方案柜内主回路有一台FZN-10/630型真空负荷开关和带撞击器的熔断器（有隔离开关的作用）及接地刀所组成，也可实现三工位操作。
柜内还可灵活配装CT/PT和避雷器等元件，因此有时可省去计量柜。
进、出线柜均配有与接地开关联锁的绝缘防护隔板，柜内各开关与隔板及柜门间采用机械联锁，并达到“五防”要求，柜体外壳防护等级为IP3X。
七、吊运、安装、调试和熔断器的更换1、吊运吊运前按规定进行开箱前的检查。
柜体吊运时按作业标记要求，小心轻放，防震等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.前言在使用前请仔细阅读本使用说明书，以便能正确使用HXGN□-12 箱型固定式交流金属封闭环网开关设备。
依照 IEC62271-200、GB3906、GB11022、GB3804、GB16926、IEC62271-105 等金属封闭开关设备和控制设备的相关标准制造。
请在下述状态下使用。
如果超出上表条件的环境使用时，请参照1.2 特殊环境条件的容进行确认，或者直接与我司协商解决。
其他的注意事项如下：●请选择无尘埃和腐蚀性气体干燥的户场所使用。
用在化工厂或室外设置的场合时，请注意防腐蚀、防水、防凝结等措施。
安装时请注意防尘。
特别是在同建筑施工同时进行安装时，要注意防止混凝土碎块和其他异物进入。
●安装面应平坦（平坦度±1mm以下）。
如不平坦，可用垫调平。
●主回路端子和控制回路端子接线用导线应有一定的裕度。
主回路接地导体截面不应小于 30mm2规格的铜母线。
●不要用不干净的手触摸电气元件。
1.1开箱后的检验开箱后检查下述项目：用户在开箱前，应对环网柜的包装及运输过程中有否损伤甚至损坏环网柜进行检查，开箱应在干燥不受淋雨的场所进行；拆箱时注意保护产品，避免损伤。
●确认外观、元件有无损伤，产品有无积水、凝露、混入异物等现象。
●铬牌上所标的规格和控制电压等是否与指定容一致。
如果有误，可与本公司联系。
使用前请先确认产品的规格及使用环境条件。
●螺钉有无松动，主回路部分的紧固是否可靠。
●检查装箱产品与订货单、附属备件与清单是否符合，并做现场记录。
在规定的使用条件以外不要使用本产品。
以防发生故障，引起事故灾害。
1.2特殊环境条件的确认使用于特殊环境条件时，请按下表容进行确认。
1.3搬运和运输搬运时请用吊装工具。
以防发生掉落、碰坏等故障；本产品在运输时，不允许有强烈震动，不允许倒置、翻滚开关。
搬运设备时，请按下图所示进行吊运。
由于设备的重心在右侧，放下时要注意设备会向右倾斜。
图1 柜体起吊示意图1.4贮存长期保管时，要注意下述事项并盖上防尘罩（最好不开箱存放，以免碰伤）●存放场所应干燥、通风良好、避免直射。
●避开易燃气体、腐蚀性气体及尘埃，严禁与化学药品、酸碱等保存在同一仓库里。
●避开温度变化激剧的场所。
（温度变化激剧的容易引起结霜，有降低性能或产生故障的危险）。
●在操作之前，请务必确认该产品负荷开关分合闸指示“分”的状态，接地开关分合闸指示“合”的状态。
●不能人为地改装或取消安全装置，以免发生安全事故。
2.规格参数2.1规格说明2.2环网柜主要技术参数以上参数为此类柜型的最低基本参数，可根据选用的负荷开关或断路器的不同，开关柜的功能和参数作出相应的调整。
3.使用方法3.1结构HXGN□-12箱型固定式交流金属封闭环网开关设备(简称环网柜)适用于额定电压12kV，额定频率为50HZ 的交流配电系统，采用压气灭弧方式的负荷开关及负荷开关-熔断器组合电器为主要元件，可构成环网供电单元终端供电，还可以按变配电站主接线要求进行任意配合。
该产品经型式试验验证，性能符合IEC62271-200《高压开关设备和控制设备.第200 部分:额定电压为1kV 以上和52kV 以下(包括52kV)的金属封闭式交流开关设备和控制设备》和GB3906《3.6kV～40.5kV 交流金属封闭开关设备及控制设备》及GB3804《3.6 kV～40.5kV高压交流负荷开关》等标准的要求，并满足二部可靠防误操作功能的要求，防护等级达到IP2X。
本产品具有体积小、重量轻、操作简便、使用安全、维护方便等特点，是城市电网建设需要的理想高压电器产品。
其结构如下：本柜的柜体结构用钢板弯制成零（部）件，再以螺栓连接而成，其防护等级符合IP2X 的规定。
柜体上部为母线室，仪表室位于母线室前部，用钢板分隔。
柜体中部为电缆室，主母线室与电缆室之间设有隔板，对于电缆进出线柜，其柜底有可拆装的活动盖板，对于架空进出线柜，根据用户要求，其柜顶可加母线通道或遮栏架。
①框架②主母线室③负荷开关-熔断器组合电器④接地开关⑤仪表室⑥操作机构⑦带电显示及柜照明按钮⑧观察窗⑨前中门⑩前下封板图 5 泄压通道柜体的外形尺寸为（宽X 深X 高）：400(600、800)X900X1800(2000)，举例如图6图6 尺寸图3.2机械联锁达到的要求、动作原理和操作规程3、2、1 为了防止误操作，达到安全标准，本产品采用了相应的机械联锁和电气联锁，具备完善的“五防”联锁功能。
3、2、2 机械联锁所涉及到的部件及其在设备上的安装位置环网柜的机械联锁主要集成在负荷开关（组合电器、真空断路器）上，通些对负荷开关（组合电器、真空断路器）的加深了解，从而亦可知其五防联锁的情况。
1.金属框架11.熔断器2.绝缘支持架12.活塞杆3.分闸弹簧13.导电筒4.连杆机构14.活塞5.合闸弹簧15.下触头座6.主轴16.喷口7.主拐臂17.隔离活门8.接地开关18.触指9.下接线19.引弧杆10.脱扣板20.上触头座（上接线）图 7 负荷开关-熔断器组合电器结构图●框架（1）由钢板弯制焊接而成，绝缘支持架（2）安装在框架上，它的部顶端固定有触指。
●（18）外部顶端连接静触头的上接线端（20），下部是与接地开关连动的隔离活门（17）。
●负荷开关分闸后活门关闭，开关室设备与电源完全隔离，更换限流熔断器或维修十分安全。
●动触头系统由支撑绝缘架（2）支撑，由绝缘主拐臂（7）带导电筒（13）、喷口（16）作直线运动，构成一直线滑块机构，从而保证动触头系统的直线运动不会受到阻碍。
●弹簧（3、5）起储能作用，使分、合闸操作不受人力大小的影响。
●带有撞击器的高分断限流熔断器（11）与气缸平行布置，缩小了结构高度，撞击器撞针端向下，与脱扣系统的脱扣（10）对准，熔断器动作时脱扣受到撞针推动使负荷开关自动分闸。
●接地开关（8）与活门联动，并与负荷开关联锁，图 6 所示负荷开关为分闸位置，接地开关合闸、活门关闭，些时动静触头隔离，负荷开关与柜门连锁分离，打开柜门，维护作业安全。
●负荷开关—接地开关—活门—柜门的操作顺序整体用机械联锁联接，满足防误操作要求。
图8 门锁挂钩与挂接位置门锁刚好能挂钩住负荷开关控制面板左侧的一个长条形缺口处，关门后，当接地开关分闸时，挂接的位置会作出相应的改变，刚好压紧门锁以阻止其动作，以达到接地开关分闸后不能打开柜门的联锁保护状态。
当设备作为联络柜或PT柜等不配置负荷开关时，门锁一般采用电磁锁，电磁锁有检测设备母线是否带电的功能，当柜体主母线带电时，电磁锁将不能进行任何操作，并且在强行操作时会发出鸣响警报，只有当主母线不带电时，才能进行操作，打开柜门，其装配方式和位置如图 9。
图9 电磁锁装配方式3、2、3 环网柜具备以下联锁●接地开关合闸后，负荷开关不能动作；●负荷开关合闸后，接地开关不能动作；●只有当负荷开关分闸，接地开关合闸时，才允许打开环网柜前中门，其它情况下前下门均处于联锁状态；●前中门打开后，接地开关和负荷开关均不能操作；●当成套设备的门锁是使用电磁锁时，一般作为联络柜或架空进出线柜用，当只有验明柜母线不带电时，方可对电磁锁操作开锁，其它情况下均实行强制闭锁状态。
3.3停、送电操作及原理用专用操作手柄在环网柜正面操作，环网柜正面中间封板处有上下二操作孔，上部为负荷开关操作孔，下部为接地开关操作孔，操作时，当手柄向顺时针方向旋转为开关合闸方向，当手柄向逆时针方向转动为开关分闸方向。
当选用带撞针的熔断器方案时，开关所配的机构具备分闸脱扣功能。
此时，当负荷开关在合闸过程中，其分闸弹簧已处于储能状态，当外力(如熔断器撞针等) 撞击脱扣机构时，带动操作机构而使开关分闸。
3.3.1环网柜停、送电操作程序：送电操作程序：A、送电前检查：●检查柜螺丝及主回路连接螺丝是否紧固；●检查柜主回路是否挂有接地线；●检查柜是否有螺丝刀、扳手、套筒等工具；●检查柜是否有掉落的螺丝、螺母、铁削、金属线等杂物；●检查柜是否清洁和明显的粉尘；●检查环网柜的所有元件的电气性能、绝缘水平、接线正确性及防误操作的可靠性；●检查面板指示仪表的工作情况是否正确。
B、关柜门：●关前中门：一只手把门往前推紧，另一只手握紧门把向顺时针方向扭。
●关仪表门：把门往前推紧，再把门锁向前按下，用钥匙锁住其门手把的操作，即可关上门。
关好前门后，要检查前门是否完全正确锁紧，门是否突出或错位。
C、分接地开关：●将操作手柄对准卡位插入操作面板右下方操作孔，用力往里按下，并向顺时针方向转动手柄，接地开关分闸，负荷开关操作机械同时锁定前门。
.操作接地开关时如有卡滞现象，则应对接地传动装置采取润滑措施，必要时需要进行调整。
D、合负荷开关：●将操作手柄对准卡位插入操作面板右上方操作孔，用力往里按下，并向顺时针方向转动手柄，负荷开关合闸。
.关合负荷开关需要很大的力，应充份利用杠杆原理，调整操作手柄的长度进行合闸操作，如若负荷开关仍不能正常操作，则应确认接地开关处于分闸状态，联锁机构是否到位等。
E、送电完毕：●送电完毕，此时设备处于运行状态，如果需要停电则要严格按照停电操作规则进行操作。
正常运行时，负荷开关应在合闸位置，接地开关处于分闸位置、前中门板处于闭合状态。
停电操作程序：A、分负荷开关：●将操作手柄对准卡位插入操作面板右上方操作孔，用力往里按下，并向逆时针方向转动手柄，负荷开关分闸。
负荷开关合闸时，也正处于分闸储能状态，对操作手柄只需用很少力转动便能使其分闸，但操作手柄仍须转到有效分闸位置。
B、合接地开关：●将操作手柄对准卡位插入操作面板右下方操作孔，用力往里按下，并向逆时针方向转动手柄，接地开关合闸，同时解锁前中门.如果负荷开关未分闸，则接地开关不能合闸，前中门也打不开、负荷开关与接地开关的操作顺序不能调反。
在合接地开关前必须对出线侧是否带电进行判断，保证出线侧不带电的情况下合接地刀。
C、开柜门：●开前中门：握紧门手把向逆时针方向转动，打开前中门。
.●开仪表门：用钥匙解开其门把锁操作的限制，按一下左边门把的按钮，握紧弹出的手把向顺时针方向小角度转动，打开仪表门。
.D、停电完毕：停电后，人员不能立刻用手直接接触柜导体，必须先用接地导体泻走导体上的残留电，并用验电笔检验确保无电后，才能进行下一步操作。
E、检修：●停电完毕后，可对仪表室、电缆室等电器元器件等进行检修。
正常的停电操作后，主母线室仍会带电，需要断开主母线两侧的进线开关，确认无带电的状态下，方可进入主母线室检修。
电磁锁操作程序：●正常开门步骤：在确认电磁锁带低压电后手握手把，一边用大拇指住红色按钮，一边将手把向顺时针转动大约 15°，即可开门。
●紧急开门步骤：当遇到急需开锁而电磁锁的电动解锁又不能正常工作的情况时，则选用紧急开锁方案，方法是将钥匙插入锁孔往逆时针方向扭动，解放电磁锁的操作限制，然后手握手把将手把向顺时针转动大约 15°，即可开门。
