方波信号的傅里叶变换.
方波信号的傅里叶变换_图文
(4―45)
(4―46)
(4―47)
(4―48) (4―49)
图4.9 单位直流信号及其频谱
符号函数Sgn(t)的频谱函数
例 3.4-7 求符号函数Sgn(t)的频谱函数。
考察例 3.4-4 所示信号f(t)
当α→0时，其极限为符号函数Sgn(t)。因而可以用求f(t)的频 谱函数F(jω)当α→0的极限的方法来求得Sgn(t)的频谱函数。
图 3.8-2 例 3.8-2 (a) 系统组成； (b) s(t)的波形
先求f(t)的傅里叶变换F(jω)，由于
再求s(t)的傅里叶变换S(jω)。由于s(t)为周期信号，T=1ms，则 , 因而有
图 3.8-3 y(t)的求解
图 3.4-4 例 3.4-4 (a) 信号f(t); (b) 频谱
解 图示信号f(t)可表示为
(a>0)
门函数的频谱函数
例 3.4-1 图 3.4-1(a)所示矩形脉冲一般称为门函数。其宽度 为τ， 高度为1，通常用符号gτ(t)来表示。试求其频谱函数。
解 门函数gτ(t)可表示为
Байду номын сангаас
图 3.4-1 (a) 门函数； (b) 门函数的频谱； (c) 幅度谱； (d) 相位谱
矩形脉冲信号gτ(t)的频谱
例4―3 求矩形脉冲信号gτ(t)的频谱。
图4.6 矩形脉冲信号及其频谱
解 矩形脉冲信号gτ(t)是一个如图4.6（a）所 示的门函数。其定义为
gτ(t)的傅里叶变换为
(4―36)
(4―37) (4―38) (4―39)
δ(t)的频谱函数
例 3.4-5 求单位冲激函数δ(t)的频谱函数。
图 3.4-5 信号δ(t) (a) 单位冲激信号δ(t); (b) δ(t)的频谱
三角波和方波的傅里叶变换公式
三角波和方波的傅里叶变换公式
傅里叶变换是一种重要的数学工具，用于将一个函数从时域转
换为频域。
在信号处理和电子工程领域广泛应用。
本文将讨论三
角波和方波的傅里叶变换公式，以便更好地理解它们在频域中的
性质。
首先让我们来看一下三角波的傅里叶变换公式。
三角波是一种
周期函数，其形状类似于直角三角形。
在周期为T的情况下，三
角波可以由一系列正弦函数的叠加来表示。
其傅里叶变换公式为：F(ω) = (2/T) * [sin(ωT/2) / (ω/2)]
其中F(ω)表示频率为ω的频谱成分。
让我们转向方波的傅里叶变换公式。
方波是一种周期为T的函数，其形状为连续的正负矩形脉冲。
同样地，方波也可以由一系
列正弦函数的叠加来表示。
其傅里叶变换公式为：
F(ω) = (4/T) * [sin(ωT/2) / (ω/2)]
根据这个公式，我们可以看到方波相比于三角波有更多的频谱
成分，这是因为方波的形状更接近于理想的方形。
总结一下，三角波和方波的傅里叶变换公式分别为：
三角波：F(ω) = (2/T) * [sin(ωT/2) / (ω/2)]
方波：F(ω) = (4/T) * [sin(ωT/2) /(ω/2)]
这些公式描述了频域中的三角波和方波的性质，为信号处理和
电子工程中的应用提供了重要的数学工具。
通过理解和应用傅里
叶变换，我们可以更好地分析和处理这些周期信号。
几种常见函数的傅里叶变换及推导
几种常见函数的傅里叶变换及推导傅里叶变换是数学中一种非常重要的变换方法，它可以将一个函数在时域（或空域）中的表达转换为频域中的表达。
在信号处理、图像处理、通信等领域中被广泛应用。
本文将介绍几种常见函数的傅里叶变换及推导过程。
1. 方波函数的傅里叶变换方波函数是一种周期函数，它在每个周期内以不同的幅度交替出现。
方波函数的傅里叶变换可以通过将方波函数表示为一系列正弦函数的和来推导得到。
假设方波函数为f(t)，其周期为T，傅里叶变换为F(ω)。
根据傅里叶级数展开的性质，方波函数可以表示为：f(t) = (1/2) + (2/π)sin(ωt) + (2/π)sin(2ωt) + (2/π)sin(3ωt) + ...其中，ω = 2π/T是方波函数的角频率。
根据傅里叶变换的定义，可以得到方波函数的傅里叶变换为：F(ω) = (1/2)δ(ω) + (1/2π)[δ(ω-ω0) - δ(ω+ω0)] + (1/2π)[δ(ω-2ω0) - δ(ω+2ω0)] + (1/2π)[δ(ω-3ω0) - δ(ω+3ω0)] + ...其中，δ(ω)是狄拉克函数，表示单位冲激函数。
傅里叶变换的结果是一系列的冲激函数，每个冲激函数对应一个正弦函数的频谱分量。
2. 高斯函数的傅里叶变换高斯函数是一种常用的连续函数，其在数学和物理学中有广泛的应用。
高斯函数的傅里叶变换可以通过将高斯函数表示为指数函数的平方和来推导得到。
假设高斯函数为f(t)，傅里叶变换为F(ω)。
根据高斯函数的定义，可以得到：f(t) = e^(-αt^2)其中，α是常数。
根据傅里叶变换的定义，可以得到高斯函数的傅里叶变换为：F(ω) = √(π/α)e^(-ω^2/(4α))高斯函数的傅里叶变换仍然是一个高斯函数，只是幅度和频率发生了变化。
3. 矩形函数的傅里叶变换矩形函数是一种常见的函数，它在一个有限区间内的值为常数，而在其他区间内的值为零。
矩形函数的傅里叶变换可以通过将矩形函数表示为两个单位阶跃函数的差来推导得到。
方波信号的傅里叶变换
信号的滤波
滤波器设计
通过傅里叶变换，可以将信号分解为 不同频率的分量，从而根据需要设计 滤波器，滤除特定频率范围的分量。
噪声抑制
在信号中混入噪声时，傅里叶变换可 以帮助识别和分离噪声分量，从而降 低噪声对信号的影响。
信号的压缩与扩展
压缩编码
通过对方波信号进行傅里叶变换，可 以将信号压缩为较小的数据量，便于 存储和传输。
方波信号的性质
01
方波信号具有明确的频率成分，其傅里叶变换可以 解析为简单的正弦和余弦函数。
02
方波信号的频率成分与其周期T有关，可以通过傅里 叶变换得到。
03
方波信号的波形因子a决定了其频谱的宽度和峰值。
方波信号的应用
1
方波信号在通信、控制、测量等领域有广泛应用 。
2
方波信号可以用于产生电磁波、调制载波等。
方波的频谱幅度随着谐波次数增 加而减小，呈现快速衰减的趋势 。
方波信号的频域特性周期性来自方波信号在频域内表现为一系列离散的谐波分量，这 些分量具有周期性重复的特点。
带宽有限
方波信号的频域特性表明其带宽是有限的，即其最高 频率分量是有限的。
能量集中
方波信号的能量主要集中在基频和较低次谐波上，高 次谐波携带的能量逐渐减少。
3
方波信号在数字电路中常被用作时钟信号。
02
CATALOGUE
傅里叶变换基础
傅里叶变换的定义
01
傅里叶变换是一种将时域信号转换为频域信号的方法。
02
对于给定的时域信号，通过傅里叶变换，可以得到该信号的频
谱。
傅里叶变换的基本公式为：(X(f) = int_{-infty}^{infty} x(t)
方波信号的傅里叶变换
方波信号的傅里叶变换课件
奇偶函数展开特点
奇函数展开
奇函数展开后只包含正弦项，不包含余弦项和直流分量。
偶函数展开
偶函数展开后只包含余弦项和直流分量，不包含正弦项。
04
方波信号的傅里叶级数展开
奇偶方波信号展开过程
奇偶性判断
首先要判断方波信号是奇函数还是偶函数，或者是非奇非偶函数。奇函数和偶函数具有不 同的傅里叶级数展开形式。
周期
方波信号的周期是指信号重复出现的最小时间间隔，用T 表示，单位为秒（s）。
频率
方波信号的频率是指单位时间内信号重复出现的次数，用 f表示，单位为赫兹（Hz），与周期互为倒数关系，即 f=1/T。
占空比
方波信号的占空比是指在一个周期内高电平持续时间与周 期之比，通常用百分比表示。占空比越大，高电平持续时 间越长，反之则越短。
方波信号分类
单极性方波
单极性方波信号的高电平为正值，低 电平为零。这种信号通常用于数字电 路中，表示二进制数的“0”和 “1”。
双极性方波
双极性方波信号的高电平和低电平分 别为正负两个值，且绝对值相等。这 种信号通常用于模拟电路中，可以表 示交流信号的正负变化。
03
傅里叶级数展开原理
三角函数系正交性
号在各个频率上的分量。
线性性质
若信号在时域中满足线性叠加 原理，则其傅里叶变换在频域
中也满足线性叠加原理。
时移性质
信号在时域中的时移对应于其 傅里叶变换在频域中的相移。
频移性质
信号在时域中的频率变化对应 于其傅里叶变换在频域中的位
置变化。
常见函数傅里叶变换对
正弦函数与余弦函数
方波信号合成与分解

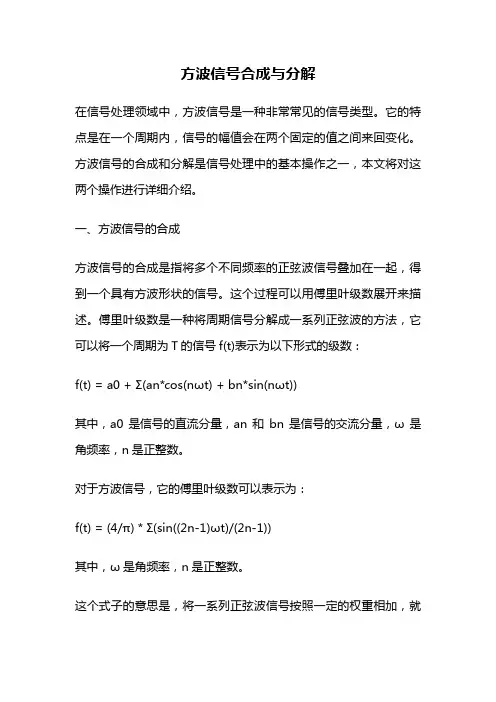

方波信号合成与分解在信号处理领域中，方波信号是一种非常常见的信号类型。
它的特点是在一个周期内，信号的幅值会在两个固定的值之间来回变化。
方波信号的合成和分解是信号处理中的基本操作之一，本文将对这两个操作进行详细介绍。
一、方波信号的合成方波信号的合成是指将多个不同频率的正弦波信号叠加在一起，得到一个具有方波形状的信号。
这个过程可以用傅里叶级数展开来描述。
傅里叶级数是一种将周期信号分解成一系列正弦波的方法，它可以将一个周期为T的信号f(t)表示为以下形式的级数：f(t) = a0 + Σ(an*cos(nωt) + bn*sin(nωt))其中，a0是信号的直流分量，an和bn是信号的交流分量，ω是角频率，n是正整数。
对于方波信号，它的傅里叶级数可以表示为：f(t) = (4/π) * Σ(sin((2n-1)ωt)/(2n-1))其中，ω是角频率，n是正整数。
这个式子的意思是，将一系列正弦波信号按照一定的权重相加，就可以得到一个方波信号。
这个权重是由sin((2n-1)ωt)/(2n-1)这个函数决定的，它的图像如下所示：图1：sin((2n-1)ωt)/(2n-1)的图像可以看到，当n越大时，这个函数的周期越短，振幅越小。
因此，只需要取前几项的和，就可以得到一个近似的方波信号。
二、方波信号的分解方波信号的分解是指将一个方波信号分解成多个不同频率的正弦波信号的和。
这个过程可以用傅里叶变换来描述。
傅里叶变换是一种将时域信号转换成频域信号的方法，它可以将一个信号f(t)表示为以下形式的积分：F(ω) = ∫f(t)*e^(-jωt)dt其中，F(ω)是信号在频域上的表示，e^(-jωt)是复指数函数，j是虚数单位。
对于方波信号，它的傅里叶变换可以表示为：F(ω) = (2/π) * Σ(1/n * sin(nω/2))这个式子的意思是，将一个方波信号在频域上表示为一系列正弦波信号的和，其中每个正弦波信号的频率是nω/2，振幅是1/n。
matlab方波傅里叶变换
Matlab方波傅里叶变换1. 引言傅里叶变换是一种重要的数学工具，用于将一个信号从时域转换到频域。
在Matlab中，我们可以使用内置的函数来执行傅里叶变换和逆傅里叶变换。
本文将介绍如何使用Matlab进行方波的傅里叶变换，并分析其频谱特性。
2. 方波信号的定义方波是一种特殊的周期信号，其波形为由两个不同幅值的水平线段组成的周期函数。
方波的周期为T，幅值为A和-B。
在Matlab中，我们可以使用以下代码定义一个方波信号：T = 1; % 周期A = 1; % 正半幅值B = -1; % 负半幅值t = linspace(0, 4*T, 1000); % 时间向量x = A*square(2*pi/T*t, 50) - B; % 方波信号上述代码中，我们使用了Matlab的linspace函数生成一个包含1000个元素的时间向量t，范围从0到4倍周期T。
然后，我们使用square函数生成一个周期为2*pi的方波信号，其中50表示方波的占空比为50%。
最后，我们通过乘以幅值A和B的差来将方波信号归一化。
3. 傅里叶变换在Matlab中，我们可以使用fft函数对方波信号进行傅里叶变换。
傅里叶变换将信号从时域转换到频域，得到信号的频谱信息。
N = length(x); % 信号长度Fs = N / (4*T); % 采样频率f = (-Fs/2 : Fs/N : Fs/2 - Fs/N); % 频率向量X = fftshift(fft(x)); % 傅里叶变换上述代码中，N表示信号的长度，Fs表示采样频率，f表示频率向量，X表示傅里叶变换后的信号。
我们使用fftshift函数将频谱移动到中心位置，以便更好地观察频谱特性。
4. 频谱分析通过对方波信号进行傅里叶变换，我们可以得到其频谱信息。
频谱图显示了信号在不同频率上的幅度。
figure;plot(f, abs(X)/N);xlabel('Frequency (Hz)');ylabel('Amplitude');title('Frequency Spectrum');上述代码中，我们使用plot函数绘制频谱图，其中横轴表示频率，纵轴表示幅度。
方波信号的傅里叶变换课件
傅里叶变换定义
将时间域的信号转换为频域的表示，通过将信号拆分为不同频率 的正弦波和余弦波的叠加。
方波信号的频谱计算
通过对方波信号进行傅里叶变换，可以得到其频谱，即各个频率分 量的幅度和相位。
频谱分析
通过分析方波信号的频谱，可以了解该信号在不同频率下的表现和 特征。
方波信号的频域分析
频域分析方法
在频域中，通过观察信号的频谱，可以分析信号的频率成分、能 量分布以及频率变化规律等信息。
方波信号的频域特性
方波信号在频域中表现出较为突出的离散性，即主要集中在某些 特定的频率分量上。
频域分析的应用
通过频域分析，可以对方波信号进行滤波、调制和解调等操作， 实现信号处理和通信系统的应用。
方波信号的逆变换结果
01
02
03
逆变换的概念
将经过傅里叶变换得到的 频域表示重新变换回时间 域，恢复原始信号的过程 。
时移性质
若f(t)是函数，则f(t+a)的 傅里叶变换为F(ω)e^(iωa)。
频移性质
若f(t)是函数，则f(at)的傅 里叶变换为|a|F(|a|ω)。
对偶性
若f(-t)=f*(t)，则 F(ω)=F*(-ω)。
帕斯瓦尔定理
f(t)的能量等于其傅里叶变 换在无穷大频率域上的积 分。
离散傅里叶变换（DFT）与快速傅里叶变换（FFT）
方波信号的傅里叶变 换课件
目录
• 方波信号简介 • 傅里叶变换基础 • 方波信号的傅里叶变换 • 方波信号的傅里叶逆变换 • 方波信号的傅里叶变换实例
01
方波信号简介
方波信号的定义
方波信号是一种常见的周期信号，其在一个周期内取值 为+1或-1，且在半个周期内从+1跳变到-1或从-1跳变 到+1。
傅里叶变换 正弦波 分解 方波
傅里叶变换正弦波分解方波傅里叶变换是一种非常重要的数学工具，可以将一个信号分解成不同频率的正弦波的叠加。
而其中一种特殊的信号，方波，可以通过傅里叶变换来进行分解和理解。
正弦波是一个周期性的波形，具有不同的频率和振幅。
傅里叶变换可以将任意一个周期性的信号分解成多个正弦波。
这是因为正弦波具有唯一的频率，可以表示任意周期性信号的一个重要组成部分。
通过傅里叶变换，我们可以知道一个信号包含哪些频率的正弦波，以及每个正弦波的振幅。
方波是一种非常特殊的波形，它在每个周期内都有两个不同的振幅值。
在傅里叶变换中，方波可以看作是多个正弦波的叠加。
具体地说，一个方波信号可以拆解成一个基频为f的正弦波和其奇数倍频的正弦波的叠加。
这是因为方波信号的周期性导致其可以用不同频率的正弦波分解。
通过傅里叶变换分解方波信号，我们可以得到其包含的不同频率的正弦波，并且可以知道每个正弦波的振幅。
这种分解和分析的方法非常有意义。
首先，我们可以了解方波信号的频率组成成分，进一步理解信号的特性和波动规律。
其次，我们可以根据每个正弦波的振幅来合成原始的方波信号。
这种合成是通过将不同频率的正弦波按照其振幅进行叠加而实现的。
通过合成，我们可以得到与原始方波信号非常相似的近似信号。
这种信号合成的方法在通信、音频处理和图像处理等领域中非常实用。
在实际应用中，傅里叶变换和方波信号的分解是非常有指导意义的。
首先，当我们需要分析一个信号的频率特性时，可以通过傅里叶变换将其分解成不同频率的正弦波，从而获得有关信号频率特性的重要信息。
其次，当我们需要合成一个复杂的周期性信号时，可以根据傅里叶变换的结果，通过合成不同频率和振幅的正弦波来重建原始信号。
这种技术在信号处理、音频合成和图像合成等领域中得到了广泛应用。
综上所述，傅里叶变换是一个非常有用的工具，可以将一个信号拆解成不同频率的正弦波。
方波信号作为一种特殊的周期性信号，可以通过傅里叶变换来进行分解和合成。
通过这种分解和合成的方法，我们可以了解信号的频率特性，并且可以进行信号的重建和合成。
方波信号的傅里叶变换
目录
• 方波信号概述 • 方波信号的傅里叶变换原理 • 方波信号的频谱分析 • 方波信号的滤波处理 • 方波信号的合成与调制 • 方波信号的傅里叶变换实例分析
01
CATALOGUE
方波信号概述
方波信号的定义
• 方波信号是一种常见的周期性信号，其特点是信 号在一定周期内以矩形波的形式重复。方波信号 在时间轴上的一个周期内，波形的最大值为1，最 小值为-1，波形在最大值和最小值之间以线性方 式变化。
03
CATALOGUE
方波信号的频谱分析
频谱的概念与计算
频谱定义
01
频谱是函数f(t)的傅里叶变换后的结果，它描述了函
数在各个频率下的强度和相位。
频谱计算
02 频谱可以通过将函数展开成无穷级数的方式进行计算
，即对函数进行傅里叶变换。
离散频谱
03
在实际应用中，我们通常处理的是离散频谱，即对连
续的频率取样后得到的频谱。
• 方波信号在通信系统中得到广泛应用，例如在数字通信中， 方波信号可以作为基带信号使用。此外，方波信号也常用于 模拟电路和数字电路的测试中，用于检测电路的响应和性能 。
02
CATALOGUE
方波信号的傅里叶变换原理
傅里叶变换的定义
01
02
03
傅里叶变换是一种数学 工具，可以将一个时域 信号转化为频域信号。 它可以将一个复杂的信 号分解为简单的正弦波 和余弦波的组合。
方波信号的基本性质
方波信号具有对称性，即在一个周期内，波形上升和下降的速度是相同的。这种对称性使得方波信号具有很好的直流分量， 即在一个周期内，信号的平均值为零。
方波信号的频谱具有离散性，即信号的频谱是由一些特定的频率分量组成的。这些频率分量对应于方波信号的基本周期和其 整数倍。
方波信号的傅里叶变换
f
(t)
A0 2
n1
An cos(nt
n )
可知，其基波频率Ω=π(rad/s)，基本周期T=2 s，ω=2π、3π、 6 π分别为二、 三、 六次谐波频率。且有
A0 1 2 A1 3
f (t)
1
et
e－t ＞0)
o
t
(a)
F(j )
2
o
(b)
图 3.4-3 (a) 双边指数函数； (b) 频谱
偶对称双边指数信号的频谱
例4―5 求双边指数信号的频谱。 解 双边指数信号是指
f (t) e t u(t), 0
从频谱函数的定义式出发
(4―42)
F ( ) 0 eat e jtdt 0 eat e jtdt 1 1
jt dt
1
可见，冲激函数δ(t)的频谱是常数1。也就是说，δ(t)中包含了所有的频率分量， 而各频率分量的频谱密度都相等。 显然， 信号δ(t)实际上是无法实现的。
f (t) 1 1e jtd
2
根据分配函数关于δ(t)的定义， 有
冲激信号δ(t)的频谱
例4―2求冲激信号δ(t)的频谱。 解 由频谱函数的定义式有
[ (t t0 )] e jt0 1 (t t0 ) e jt0
(4―75)
直流信号1的频谱函数
例 3.4-6 求直流信号1的频谱函数。
f (t) 1
o (a)
图 3.4-6 直流信号f(t) (a) 直流信号f(t); (b) 频谱
F(j )
2 ( )
o
(b)
常见信号的傅里叶变换
常见信号的傅里叶变换信号处理领域中，傅里叶变换是一种非常重要且常见的数学工具，用来分析信号的频谱特性。
在这篇文章中，我们将介绍几种常见信号的傅里叶变换，包括方波信号、三角波信号、和正弦信号。
方波信号是一种周期性的信号，其波形呈现为由两个值交替组成的矩形波形。
对方波信号进行傅里叶变换，可以得到其频谱是一系列的奇次谐波分量。
这是因为方波信号的波形是对称的，只包含奇次谐波成分。
这种频谱特性在频域滤波和频率分析中具有重要意义。
三角波信号是一种周期性的信号，其波形呈现为由线性递增或递减的三角形波形。
对三角波信号进行傅里叶变换，可以得到其频谱是一系列的奇次和偶次谐波分量。
与方波信号不同的是，三角波信号的波形是非对称的，同时包含奇次和偶次谐波成分。
这种频谱特性在频域滤波和信号合成中也有广泛的应用。
正弦信号是一种最简单的周期性信号，其波形呈现为正弦曲线。
对正弦信号进行傅里叶变换，可以得到其频谱是一个单一的谐波分量。
这是因为正弦信号的波形是最简单的周期性波形，只包含一个频率的谐波成分。
正弦信号的频谱特性在频域滤波、频率调制和解调等领域具有重要意义。
除了这三种常见信号外，还有许多其他类型的信号可以进行傅里叶变换分析，如方波信号的卷积、正弦信号的调幅调频等。
通过对信号的傅里叶变换分析，我们可以更深入地了解信号的频谱特性，进而实现信号的处理和分析。
总的来说，傅里叶变换是信号处理领域中一种非常重要的数学工具，对于分析各种类型的信号具有重要意义。
通过对常见信号的傅里叶变换分析，我们可以更好地理解信号的频谱特性，为信号处理和分析提供更加深入的理论基础。
希望本文对读者有所启发，让大家对傅里叶变换有更深入的理解和应用。
方波 傅里叶变换代码
方波傅里叶变换代码方波信号是一种具有周期性的信号，在数学上可以用傅里叶级数来表示。
傅里叶变换则是将一个周期信号分解成若干个正弦波的和，从而可以更好地理解和处理信号。
在本文中，我们将探讨如何使用Python 代码进行方波的傅里叶变换。
步骤1：导入必要的库我们需要导入 numpy、matplotlib 和 scipy 库，numpy 用于数学计算，matplotlib 用于绘图，scipy 中包含傅里叶变换函数。
import numpy as npimport matplotlib.pyplot as pltfrom scipy.fft import fft步骤2：生成方波信号我们使用 numpy 库生成一个周期为2π 的方波信号，并设置其幅度为 1。
x = np.linspace(0, 6*np.pi, 1001) # 生成从 0 到6π 的1001 个数据点y = np.sign(np.sin(x)) # 生成方波信号，幅度为 1步骤3：绘制方波信号我们使用 matplotlib 库将生成的方波信号绘制出来，以便更好地理解和观察信号的形态。
plt.plot(x, y)plt.xlabel('t')plt.ylabel('f(t)')plt.title('Square Wave')plt.show()步骤4：进行傅里叶变换我们使用 scipy 库中的 fft() 函数对生成的方波信号进行傅里叶变换。
Y = fft(y)步骤5：计算频域信息由于傅里叶变换得到的结果是复数，我们需要进行幅度谱运算，即将结果的实部和虚部平方相加再开方，得到每个频率分量的幅度。
同时，我们还需要计算出每个频率分量对应的频率。
N = len(Y)amp = np.abs(Y) / N * 2 # 幅度谱运算freq = np.arange(N) * 2*np.pi / N # 计算频率步骤6：绘制频率域信息我们使用 matplotlib 库将计算得到的幅度和频率绘制出来，以便更加直观地了解原始信号中的频率成分。
python 傅里叶变换 方波
python 傅里叶变换方波Python作为一种高级编程语言，自然有其强大的数学计算能力。
尤其在信号处理方面，Python有丰富的库和函数，其中就包括傅里叶变换。
本文将结合Python代码，讲述如何通过傅里叶变换分析方波信号。
首先，需要明确什么是傅里叶变换。
傅里叶变换是一种将信号从时域（时间域）转换到频域（频率域）的技术。
它能够将信号分解成许多不同频率的正弦波，并且确定每个正弦波所具有的振幅和相位。
傅里叶变换可应用于许多领域，如音频处理、图像处理、通信等。
方波是一种在时间上呈现出周期性的信号，通常被用于模拟数字信号。
我们可以使用Python中的Matplotlib库来生成一段方波信号。
具体代码如下：```pythonimport numpy as npimport matplotlib.pyplot as pltt = np.linspace(0, 1, 500, endpoint=False)sq_wave = -1 * np.ones_like(t)sq_wave[t < 0.5] = 1plt.plot(t, sq_wave)plt.ylim(-2, 2)plt.xlabel("时间（秒）")plt.ylabel("幅值")plt.title("方波信号")plt.show()```执行代码后，会显示一张方波信号的图像。
该图展示了以时间为横轴，以幅值为纵轴的信号波形。
此处的方波信号周期为1秒，幅值从-1变为1，再从1变为-1。
下一步，我们需要对方波信号进行傅里叶变换。
Python提供了多种傅里叶变换的工具。
在此，我们使用SciPy库下的fft函数。
具体代码如下：```pythonfrom scipy.fft import fftY = fft(sq_wave)plt.plot(np.abs(Y))plt.title("傅里叶变换频谱")plt.ylabel("振幅")plt.show()```运行代码后，会生成一个傅里叶变换的频域图像。
不同占空比方波傅里叶
不同占空比方波傅里叶
本文将介绍不同占空比的方波信号的傅里叶变换。
首先，我们需要了解什么是方波信号。
方波信号是一个周期性的、包含正负两种幅值的信号，通常用矩形波形表示。
其占空比指的是信号中高电平所占的比例。
当占空比为50%时，方波信号称为对称方波信号。
其傅里叶变换为一组奇函数，包含正弦项，且幅度随谐波次数增加而逐渐减小。
当占空比小于50%时，方波信号称为负脉冲方波信号。
其傅里叶变换为一组奇函数，包含正弦项和余弦项，且幅度随谐波次数增加而逐渐减小。
当占空比大于50%时，方波信号称为正脉冲方波信号。
其傅里叶变换为一组偶函数，只包含余弦项，且幅度随谐波次数增加而逐渐减小。
总之，不同占空比的方波信号具有不同的傅里叶变换特征，对于信号分析和设计具有重要的作用。
- 1 -。
方波傅立叶变换实验报告
方波傅立叶变换实验报告实验目的本实验旨在通过观察和分析方波的频谱特性，探究方波对应的傅立叶变换。
实验仪器和材料- 示波器- 函数发生器- 电缆- 计算机实验原理傅立叶变换是一种将时域函数转换为频域函数的数学方法，通过分析函数在不同频率下的幅值和相位信息，可以得到该函数的频谱特性。
方波是一种周期信号，其包含了多个正弦波分量，通过对方波进行傅立叶变换，可以得到各个频率分量的幅度和相位。
实验步骤1. 将函数发生器的输出连接到示波器的Y轴输入端，调整函数发生器的参数，使输出为方波信号。
2. 调整示波器的Y轴和时间轴的刻度，以便更清晰地观察方波的波形。
3. 将示波器的AC/DC切换到AC档，以滤除直流成分。
4. 观察方波的波形特点，验证其为周期性信号。
5. 将示波器的Trigger模式调整为Normal，以便捕捉一个周期的方波波形。
6. 在示波器屏幕上观察到方波的波形后，按下单次触发按钮，示波器将停止，并保留一个周期的波形。
7. 在示波器屏幕上测量方波的周期T。
8. 将示波器的Trigger模式调整回Auto，以使示波器能够持续触发。
9. 将示波器的时间轴刻度调整为适当的范围，以便更好地观察方波的频谱特性。
10. 利用示波器的FFT功能，进行方波的傅立叶变换。
11. 观察示波器屏幕上出现的频谱图，并测量各个频率分量的幅度和相位。
实验结果与分析通过实验中得到的数据，我们可以得到方波的频谱图。
根据频谱图，我们可以观察到方波信号在不同频率下的峰值位置和幅度。
根据实验结果，我们可以发现，方波的频谱图中存在着基波和多个谐波。
基波对应于方波的基本频率，而谐波则对应于方波频率的整数倍。
基波的幅度会随着频率的增加而逐渐减小，而谐波的幅度则会不断衰减。
此外，我们还可以观察到方波的频谱图中存在着奇次谐波，而不存在偶次谐波。
这是因为方波的波形对称性，导致只有奇次谐波才能产生。
实验总结通过本次实验，我们成功地观察了方波的频谱特性，了解了方波对应的傅立叶变换。
