摩托车磁流变减振器的设计
环形磁路磁流变减振器设计与优化
环形磁路磁流变减振器设计与优化Design and Optimization of Annular Magnetic CircuitMR Damper专业名称车辆工程指导教师何仁姓名王乐乐2018年6月摘要悬架作为缓和路面冲击的关键部件，其性能优劣直接影响汽车舒适性。
磁流变（Magnetorheological，MR）减振器作为新型电磁半主动悬架的核心部件，具有响应速度快、阻尼力连续可调、调节范围广、能耗低等诸多优点，其研究与应用前景广阔。
为了对MR减振器进行设计与优化，本文主要研究内容包括：首先，基于Bingham模型与平板模型建立了阀式MR减振器阻尼力模型，基于磁路欧姆定律建立了磁场数学模型。
为了验证理论模型的正确性、进一步研究双级线圈MR减振器的优缺点，基于所建立的理论模型设计加工了MR减振器样机并进行了相关台架试验，获得了样机的示功图与速度特性曲线，结果表明所设计样机性能达标，理论值与试验结果相吻合，说明所建立的数学模型准确有效。
其次，提出一种新型MR减振器。
该减振器具有环形磁路，磁路结构简单，由4个弧形螺线管组成，可以解决双级线圈MR减振器阻尼通道磁场分布不均匀、不利于行程优化等缺点。
以双级线圈MR减振器样机为设计目标，对环形磁路MR减振器进行了结构设计与参数选择。
然后利用改进的非支配排序遗传算法（NSGA-II），以减振器响应时间γ、能耗P、最大行程S以及动力可调系数λ作为优化目标，相关性能要求与空间限制为约束条件，对环形磁路MR减振器进行参数优化，根据优化结果，选取最优设计参数。
最后，对环形磁路MR减振器进行Ansoft磁场有限元分析，结果显示阻尼通道内磁场分布均匀，边缘磁场迅速减弱，漏磁较少。
通过减振器性能仿真，发现在活塞长度较小的前提下，新型减振器的性能达到并超越了双级线圈MR减振器，证明了新型结构的先进性。
通过对阀式MR减振器的研究，发现环形磁路MR减振器在磁场分布以及行程优化上较双级线圈MR减振器存在较大优势，具有实际应用价值，为汽车MR减振器的研究开发提供了新的思路。
磁流变弹性体剪切工作模式减振结构的设计【开题报告】
毕业论文开题报告机械设计制造及其自动化磁流变弹性体剪切工作模式减振结构的设计1选题的背景与意义针对磁流变液有易沉降，稳定性差，颗粒易磨损等缺点，人们开发了新型磁控智能材料—磁流变弹性体(MRE)。
它是将微米级软磁性颗粒如羰基铁粉分散在橡胶或硅油中形成特定结构后固化制备而成的。
磁流变弹性体力学、电学诸性能将随所加磁场强度变化而变化。
由于它兼有磁流变材料和弹性体的优点，响应快，可逆性好，可控能力强等又克服了磁流变液沉降、稳定性差等缺点，因而近年来成为磁流变材料研究的一个热点。
它可以广泛应用于机械传动，机器人和智能执行机构，尤其是在减振方面的应用等领域，完成一些传统机械结构难以实现的功能。
2研究的基本内容与拟解决的主要问题2.1磁流变弹性体材料特性及已有减振应用方法。
2.2建立磁流变弹性体减振系统理论模型。
2.3研究提出剪切工作模式下基于磁流变弹性体的减振结构设计方案。
2.4完成剪切模式下减振结构的零件图以及装配图的任务，并进行必要的设计计算。
3研究的方法与技术路线如图１所示4研究的总体安排与进度2010.12.05至2010.12.15阅读文献，总结分析。
2010.12.15至2010.12.25查阅国内外文献，分析总结磁流变弹性体减振结构设计方案，完成文献综述与开题报告。
2010.12.25至2010.03.15研究剪切工作模式下基于磁流变弹性体的减振结构设计方案，并完成外文翻译工作。
2010.03.15至2010.04.15完成减振结构装配图及部分零件图，并进行必要的设计计算。
2010.04.15至2010.05.01撰写论文准备答辩。
图１参考文献[1]Shiga, T., Okada, A., Kurauchi, T. Magnetro-viscoelastic Behavior of Composite Gels. Journal ofApplied Polymer Science, 1995, 58:787-792.[2]Jolly, M.R., Carlson, J.D., Munoz, B.C., et al. The Magnetoviscoelastic Response of ElastomerComposites Consisting of Ferrous Particles Embedded in a PolymeMatrix.Journal of Intelligent Material Systems and Structures, 1996, 7: 613-622.[3]J.M.Ginder, M.E.Nichols, et al. Magnetorheological Elastomers: Properties and Applications.Proceedings of SPIE (1999), 3675. pp.131-138.[4]L.C.Davis. Model of Magnetorheological Elastomers. Journal of Applied Physics, 85(6), 1999.pp.3348-3351.[5]Bossis, G.., Abbo, C. Electroactive and Electrostructured Elastomers. International Journal ofModern Physics B, 2001, 15(6&7):564-573.[6]Bednarek,S. The Giant Magnetostriction in Ferromagnetic Composites within an Elastomer.Applied Physics A, 1999, 68:63-67.[7]S.A.Demchuk, V.A.Kuz’min. Viscoelastic Properties of Magnetorheological Elastomers inthe Regime of Dynamic Deformation. Journal of Engineering Physics and Thermophysics, 75(2),2002. pp.396-400.[8]Lokander, M., .Stenberg, B. Performance of isotropic magnetorheological rubber materials. PolymerTesting, 2003, (22): 245-251.[9]M.Lokander, B.Stenberg. Improving the Magnetorheological Effect in Isotropic MagnetorheoligcalRubber Materials. Polymer Testing 22, 2003. pp.677-680.[10]Liliana Borcea , Oscar Bruno. On the Mgneto-elastic Poperties of Elastomer–ferromagnetComposites. Journal of the Mechanics and Physics of Solids, 49, 2001. pp.2877-2919.[11]Tetsu Mitsumata, Kenta Furukawa, Etienne Juliac, Kenji Iwakura, and Kiyohito Koyama,Compressive Modulus of Ferrite Containning Polymer Gels, International Journal of ModernPhysics B, Vol. 16, Nos. 17 & 18 (2002)2419-2425[12]Malcolm J.Wilson, Alan Fuchs, Faramarz Gordannejad Development and Characterization ofMagnetorheological Polymer Gels, Journal of Applied Polymer Science, V ol.84,2733-2742 (2002)[13]李剑锋，龚兴龙，张培强等，硅橡胶基磁流变弹性体的研制[J].功能材料，2006,6(37):1005-1012.[14]方生，龚兴龙，张培强等，磁流变弹性体力学性能的测试与分析[J].中国科学技术大学学报，2004,34(4):456-463.[15]王桦，周刚毅，张培强等，磁流变弹性体剪切性能的动态实验研究[J].实验力学，2004,19(1):1-5.[16]龚兴龙，李剑锋，张先舟等，磁流变弹性体力学性能测量系统的建立[J].功能材料，2006,5(37):733-735.[17]邓华夏，龚兴龙，张培强等，磁流变弹性体调频吸振器的研制[J].功能材料，2006,5(37):790-792.。

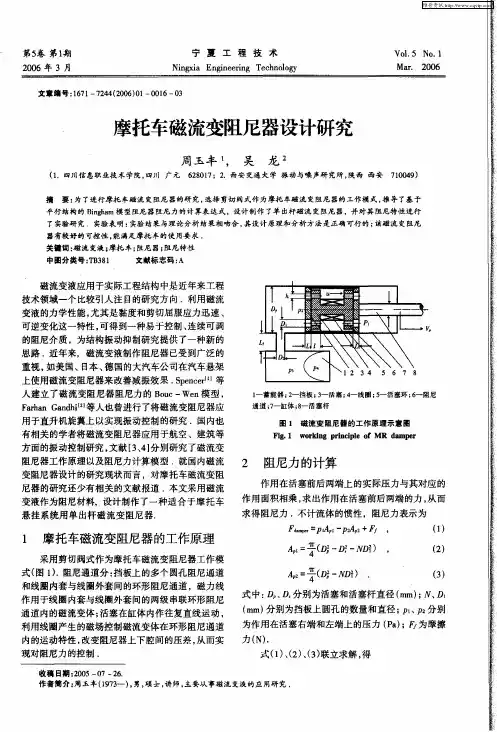

摩托车磁流变阻尼器设计研究
通道内的磁 流变体 ； 活塞在缸体 内作往复直线运动 ， 利用线圈产生的磁场控制磁流变体在环形阻尼通道 内的运动特性 ， 改变阻尼器上下腔间的压差 ， 从而实
现对阻尼力 的控制 ．
式（ ）（ ） （） １ 、２ 、３ 联立求解 ， 得
收稿 日期 ：０ ５— ７—２ ． ２０ ０ ６ 作者简 介 ： 周玉丰 （９ ３ ） 男， １７ 一 ， 硕士 ， 师， 讲 主要从 事磁 流 变液的应用研 究
式中： 、 分别是主体缸体与外部蓄能器连接部 分入 口和出 口损耗 系数 ； Ｐ为流 体密 度 （／ ｍ ） ｇ ｃ ．
因此 ， 到阻 尼力 为 得
凡 【 （ 一 ） 监 号 一 彻ｊ （ ］
：
＋
凡 （ △） （ 一Ｄｊ ＝△＋ｐ［ 一 Ⅳ｛ 一 ｐ 詈 ）
（＋ ） ）乃， Ｐ （ ＋
由流体 力学可 推导 得
＝
墨 ！ ．２ 丑ｉ 盟（
ｈ
。
笪 二 ２ ！ 一
阻尼器工作原理以及阻尼力计算模型 ． 就国内磁流 变阻尼器设计的研究现状而言 ，对摩托车磁流变阻 尼器的研究还少有相关 的文献报道 ． 本文采用磁流 变液作为阻尼材料， 设计制作 了一种适合于摩托 车
１ 一蓄能器 ； 一挡板 ； 一 活塞 ； 一线圈 ； 一 活塞环 ；一 阻尼 ２ ３ ４ ５ ６
平行结构的 Ｂｎｈ ｍ模 型阻尼 器阻尼 力的计算表达 式 ，设计制作 了单 出杆磁流 变阻尼器 ，并对其 阻尼特性进行 ｉｇａ
了实验研 究 ．实验表 明 ： 实验结果与理论分析结果相吻合 ， 其设计原理和分析方法是正确可行的 ； 该磁流 变阻尼 器有较好的可控性 。 能满足摩托车的使用要求 ． 关键词 ： 磁流 变液 ； 摩托 车 ； 阻尼器 ； 阻 ， 吴

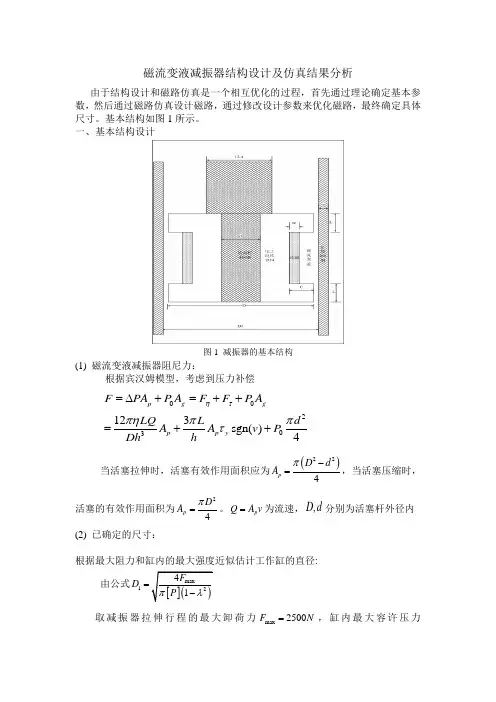

磁流变液减振器结构设计及仿真结果分析
磁流变液减振器结构设计及仿真结果分析由于结构设计和磁路仿真是一个相互优化的过程，首先通过理论确定基本参数，然后通过磁路仿真设计磁路，通过修改设计参数来优化磁路，最终确定具体尺寸。
基本结构如图1所示。
一、基本结构设计图1 减振器的基本结构(1) 磁流变液减振器阻尼力：根据宾汉姆模型，考虑到压力补偿00203123sgn()4p g gp p y F PA P A F F P A LQ L d A A v P Dh h ητπηππτ=∆+=++=++ 当活塞拉伸时，活塞有效作用面积应为()224p D d A π-=，当活塞压缩时，活塞的有效作用面积为24p D A π=。
p Q A v =为流速，,D d 分别为活塞杆外径内(2) 已确定的尺寸：根据最大阻力和缸内的最大强度近似估计工作缸的直径:由公式1D = 取减振器拉伸行程的最大卸荷力max 2500F N =，缸内最大容许压力[]4P MPa =，0.3λ取，得出1=30D ，由此得d=9，若取d=12.4，反算max =2344N F ，仍然满足要求。
工作缸内径130D =，活塞头直径D=28，活塞杆直径d=12.4；工作间隙h=1(3)有效长度： 我国公路路面B, C 及路面占的比重大，建立普通减振器仿真模型，可知减振器的速度一般在O.15m/s 以下，所以根据减振器实验结果，设在O.15m/s,I=OA 时，压缩阻尼力为360N()222203336044L D d d F v p Dh πηπ-=+=零场粘度η=0.8，气体压力02p MPa =,v=0.15m/s由此得出有效长度30L =(4)线圈匝数：当工作电流为2A 时，最大可调阻尼力()22max 3360234436019844y L D d F F N h τπτ-==-=-=44.5y k P a τ=由MRF-J01磁流变液y B τ-曲线最小二乘法拟合得：140y B τ=由于活塞、缸筒等材料的磁导率要比磁流变液高出许多，相对气隙的磁阻来说很小，可以忽略。
磁流变材料阻尼器的结构设计与性能研究
磁流变材料阻尼器的结构设计与性能研究磁流变材料阻尼器是一种先进的阻尼器，在波浪荡漾、地震或机械振动等方面有广泛的应用。
它能够通过施加磁场来改变其内部阻尼阻力，以达到减振和减震的效果。
在本文中，我们将探讨磁流变材料阻尼器的设计和性能研究。
一、磁流变材料阻尼器的工作原理磁流变材料阻尼器的工作原理基于其材料本身的特性。
其外观类似于一个圆柱形的管子，内部则填充有磁流变材料。
当施加磁场时，磁流变材料会发生磁致变形，从而改变管子内部的液体位置和流动。
在运动过程中，液体会产生阻力，从而达到减震和减振的作用。
二、磁流变材料阻尼器的性能研究磁流变材料阻尼器的性能研究涉及到其结构设计和使用效果。
以下是该阻尼器的性能分析：1、阻尼器的结构设计阻尼器的结构设计对其性能具有重要影响。
通常，设计者会考虑以下主要因素：外部形状、内部填充材料和磁场生成器。
以外部形状为例，可以设计成不同形状，如梯形、V形或菱形。
这些形状对于磁流变材料的分布和内部阻尼效果具有明显的影响。
此外，内部填充材料的选择也至关重要，不同的材料具有不同的粘度和导电性能，因此对阻尼器的实际性能会产生重要的影响。
2、使用效果的测试除了设计结构以外，测试阻尼器的使用效果同样至关重要。
例如，可以通过实验来测量阻尼器在减震和减振方面的效果以及其对于振动频率和波形的响应。
此外，还可以对阻尼器的耐久性进行测试，以确保其能够在长时间内稳定工作。
三、磁流变材料阻尼器的应用磁流变材料阻尼器广泛应用于工业和车辆领域，如摩托车减震器、建筑物和桥梁结构减震器、汽车悬挂器等等。
在汽车领域，磁流变材料阻尼器已经被广泛应用于各大汽车制造商的高端品牌车型。
例如，美国福特公司的F-150皮卡车已经采用了该技术。
磁流变材料阻尼器可以大幅度提高车辆的行驶舒适性和安全性，从而更好地吸引消费者。
四、结论磁流变材料阻尼器是一项重要的技术，其在各大领域的应用也正在不断增加。
设计良好的阻尼器不仅可以提高机器和设备的性能，还可以减少因振动产生的损坏和磨损。

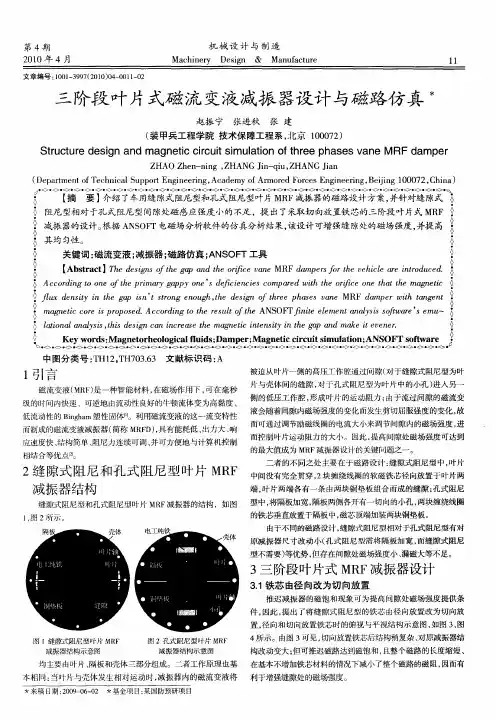

三阶段叶片式磁流变液减振器设计与磁路仿真
