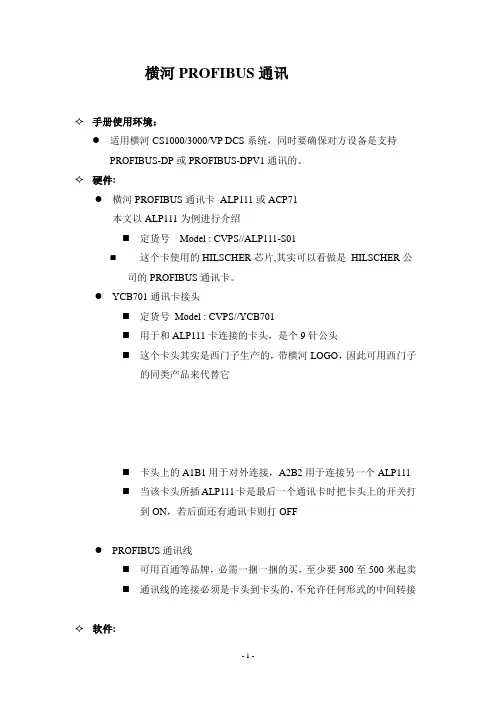

横河DCS PROFIBUS通讯
✧手册使用环境：
●适用横河CS1000/3000/VP DCS系统，同时要确保对方设备是支持
PROFIBUS-DP或PROFIBUS-DPV1通讯的。
✧硬件:
●横河PROFIBUS通讯卡ALP111或ACP71
本文以ALP111为例进行介绍
⏹定货号Model : CVPS//ALP111-S01
⏹这个卡使用的HILSCHER芯片,其实可以看做是HILSCHER公
司的PROFIBUS通讯卡。
●YCB701通讯卡接头
⏹定货号Model : CVPS//YCB701
⏹用于和ALP111卡连接的卡头，是个9针公头
⏹这个卡头其实是西门子生产的，带横河LOGO，因此可用西门子
的同类产品来代替它
⏹卡头上的A1B1用于对外连接，A2B2用于连接另一个ALP111
⏹当该卡头所插ALP111卡是最后一个通讯卡时把卡头上的开关打
到ON，若后面还有通讯卡则打OFF
●PROFIBUS通讯线
⏹可用百通等品牌，必需一捆一捆的买，至少要300至500米起卖
⏹通讯线的连接必须是卡头到卡头的，不允许任何形式的中间转接✧软件:
●SYCON-YOKO PROFIBUS通讯第三方配置软件
⏹该软件是HILSCHER专门为横河PROFIBUS通讯制作的软件，
只用于横河系统,且所有安装盘用的同一个KEY！！
●PROFIBUS Communication软件包
⏹定货号LFS2542-V1V1(HIS01XX)
✧PROFIBUS-DP 通讯安装设置过程
●SYCON-YOKO 软件的使用
这个软件在IM资料里信息非常少，我重点讲这个软件的使用
要将SYCON安装在工程师站上，直接安装就可以了
安装后打开SYCON,新建一个项目保存
⏹第一步: 导入*.GSD文件，这个文件由通讯的对方提供，包含他们通
讯硬件的信息.导入后要仔细查看他们的硬件信息是否与他们的实际硬件相符合。
最好去他们的现场看一下，确保型号和提供给你的文件里是一字不差的,你要相信在现场遇到不明白的人比你遇到明白人的概率高的多！可避免很多无用功.
⏹由于我们DCS只能做主站(横河DCS不可能做从站的)，一般情况下
对方是不需要我们的GSD文件的,对方若要我们ALP111卡的GSD 文件可在
C:\Documents and Settings\All Users\Application
Data\Yokogawa\SyCon\Fieldbus\PROFIBUS\GSD 下找到
YEC_0838.GSD
必须是安装SYCON后才有的
导入操作如下
第二步:建一个MATSER站
点这里
建好后选中MSATER双击设置站号,其它的不改
选中MSTER点BUS PARAMETER设置波特率
默认是1500的，绝大多数情况是不用更改的，这是最佳的设置
但有时候距离太远，或者设置都正常的情况下通讯连不上，可在这里降低速率进行尝试
此处站号可随
意修改，看具体
需要，有些时候
通讯的对方要
求主站有特别
的站号，我们是
填什么都可以
的,在126以内
第三步:建立SLA VE站
点这里
然后双击SLA VE进行设置
这里的站号
由对方提供
双击这里的通道类型，将其添加到下面的栏，具体内容要和对方商量
以西门子 315-2 DP 为例
解释下通道类型的意思（这个和我们的3000/VP 里的通讯表填写是密切相关的）
是指我们DCS 这边是主站的输入 指对方西门子是从站的输出
可以理解为这个通道一次送8个模拟量出来,也可以送8X16个数字量 其它通道的意思可以类推
要强调的是这里的通道设置必须和对方的输出通道类型数量一模一样，有一点差别就会导致所有的通讯无效
西门子315要先加三个空的通道(其它的PLC 情况都不同的，要询问对方,对方不知道就自己注意看通道类型，有规律的)
实际通讯内容从这里开始
若对方是能支持PROFIBUS-DPV1的通讯是最好的，就把DPV1 SETTING 里面的选项勾上，如果不能就不勾 第四步：保存导出文件
会生成一个项目名.DBM文件
做到这里SYCON的工作就结束了，由于这个软件是专用于YOKOGAWA的，所有设置是默认好的，请不要做任何的改动！！通讯出现问题后也不要试图在这里进行修改选项以期望解决问题，这是徒劳的!!
✧System view 里的PROFIBUS设置
这个工作和MODBUS很类似，我就不同的地方重点介绍下
⏹第一步：点开ALP111卡的属性
其它的设置都不要动点这里的COPY 把上面SYCON 生成的项目名.DBM文件导入下装
第二步：在通讯表上写地址,
就按下面的格式就好了
ALP111卡上下口其实是一个口，只能用一个，只是分公母而已,这里填1和2都无区别对方的站名指SLOT 4 INDX 1
通道送过来的第一
个值，
指SLOT 4 INDX 1
通道送过来的第二
个值，
数字量在WB 表里分解就是了
功能快接连如下
通讯表里的地址
对才开始做通讯的同仁一些建议
在通讯所有工作做完后还是不能读到数据,仔细检查自己的设置后要毫不犹豫的去骚扰领导，打电话给你认为能帮你解决问题的人。
得到确认的答复后，你就把横河的PROFIBUS通讯该做的东西详详细细每一步给客户和通讯对方演示和解说一便，告诉他们你做了所有该做的了。
然后要求去对方那里让他们同样把每个步骤解说一便，互相学习交流，这能解决掉大部分的问题！。
