化学气相沉积层技术的优点及其应用

化学气相沉积层技术的优点及其应用化学气相沉积层的优点是：膜层致密，与基体结合牢固，沉积性好，膜厚且比较均匀，膜层质量比较稳定，易于实现大批量生产等。

近几年来，CVD技术已广泛应用于机械和仪表零件、刀具和模具等的表面强化，以改善其服役性能及寿命。

1．在切削工具上的应用用CVD涂覆刀具，能有效地减少在车、铣钻孔过程中出现的磨损，在这里应用了硬质合金刀具和高速钢刀具，特别是车床的转位刀片、铣刀、刮刀和整体钻头等。

使用高耐磨性的碳化物、氮化物、碳氮化物、氧化物和硼化物等涂层。

TiN 与金属的亲和力小，抗粘附力和抗月牙形磨损性能比Tin涂层高。

因此，刀具上广泛使用的是TiN涂层。

目前，国外先进工业国家加工齿轮广泛使用涂层刀具，估计约有80％的齿轮滚刀和40％的插刀使用了’FiN涂层。

这些刀具的寿命增加了4-8倍，并且提高了进给量和切削速度，刀具的抗月牙形磨损性能也显着提高。

为了进一步提高涂层刀具的使用性能，除了单涂层外，近年来还发展了双涂层、三涂层及多层的复合涂层刀片。

常用的双涂层有Tic—TiN、Tic—A120，等涂层。

三涂层的组合方式很多，例如：Tic．Ti(c、N)一’riN、Tic—Ti(c、N)．A170，等涂层，还有多层如Tic-Ti-TiN-A1203等。

这些相互结合的涂层改善了涂层的结合强度和韧性，提高了耐磨性。

美国最新的涂层铣刀片使用了A1203—7FiN—Tic复合涂层，基体为专用的抗塑性变形硬质合金。

因为该硬质合金有很好的切削性能，Tic涂层和外层的越203结合，抗磨损性能优于si，N4，能显着减少月牙形磨损。

经生产实践证明，刀具、冷加工模具等经沉积覆层，其使用寿命提高3～6倍，经济效益非常显着。

化学气相沉积层降低刀具磨损的主要原因为：在切削开始时，切削与基体的直接接触减小，这样刀具和工件之间的扩散过程降低，因此降低了月牙形磨损。

即使破坏了表面涂层，仍然能阻挡进一步的磨损，保留的涂层仍然能支持切削工作。

薄膜材料的生长机制和优化方法

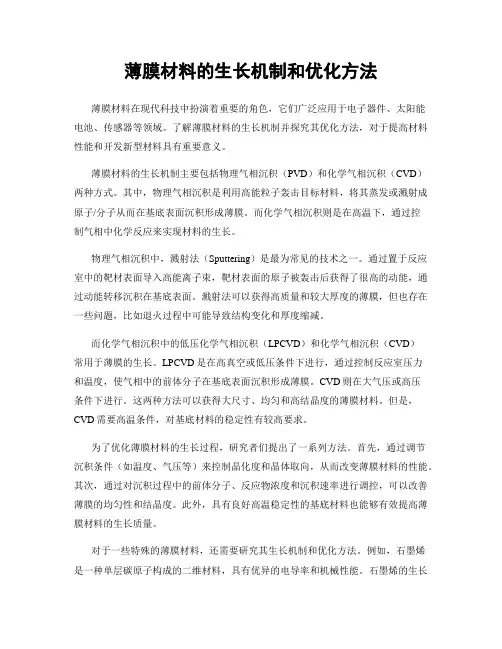

薄膜材料的生长机制和优化方法薄膜材料在现代科技中扮演着重要的角色，它们广泛应用于电子器件、太阳能电池、传感器等领域。

了解薄膜材料的生长机制并探究其优化方法，对于提高材料性能和开发新型材料具有重要意义。

薄膜材料的生长机制主要包括物理气相沉积（PVD）和化学气相沉积（CVD）两种方式。

其中，物理气相沉积是利用高能粒子轰击目标材料，将其蒸发或溅射成原子/分子从而在基底表面沉积形成薄膜。

而化学气相沉积则是在高温下，通过控制气相中化学反应来实现材料的生长。

物理气相沉积中，溅射法（Sputtering）是最为常见的技术之一。

通过置于反应室中的靶材表面导入高能离子束，靶材表面的原子被轰击后获得了很高的动能，通过动能转移沉积在基底表面。

溅射法可以获得高质量和较大厚度的薄膜，但也存在一些问题，比如退火过程中可能导致结构变化和厚度缩减。

而化学气相沉积中的低压化学气相沉积（LPCVD）和化学气相沉积（CVD）常用于薄膜的生长。

LPCVD是在高真空或低压条件下进行，通过控制反应室压力和温度，使气相中的前体分子在基底表面沉积形成薄膜。

CVD则在大气压或高压条件下进行。

这两种方法可以获得大尺寸、均匀和高结晶度的薄膜材料。

但是，CVD需要高温条件，对基底材料的稳定性有较高要求。

为了优化薄膜材料的生长过程，研究者们提出了一系列方法。

首先，通过调节沉积条件（如温度、气压等）来控制晶化度和晶体取向，从而改变薄膜材料的性能。

其次，通过对沉积过程中的前体分子、反应物浓度和沉积速率进行调控，可以改善薄膜的均匀性和结晶度。

此外，具有良好高温稳定性的基底材料也能够有效提高薄膜材料的生长质量。

对于一些特殊的薄膜材料，还需要研究其生长机制和优化方法。

例如，石墨烯是一种单层碳原子构成的二维材料，具有优异的电导率和机械性能。

石墨烯的生长机制主要有石墨烯外延法和化学气相沉积法。

在优化生长过程中，可以通过选择适当的催化剂、控制温度和气压来控制石墨烯的层数和晶体结构，从而获得高质量的石墨烯薄膜。

表面沉积法

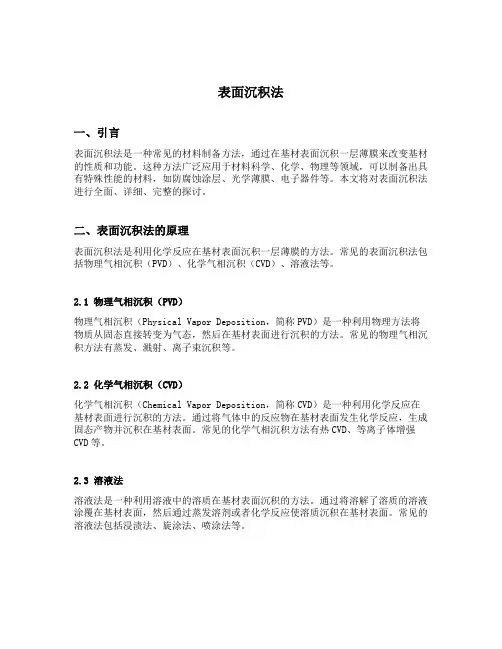

表面沉积法一、引言表面沉积法是一种常见的材料制备方法，通过在基材表面沉积一层薄膜来改变基材的性质和功能。

这种方法广泛应用于材料科学、化学、物理等领域，可以制备出具有特殊性能的材料，如防腐蚀涂层、光学薄膜、电子器件等。

本文将对表面沉积法进行全面、详细、完整的探讨。

二、表面沉积法的原理表面沉积法是利用化学反应在基材表面沉积一层薄膜的方法。

常见的表面沉积法包括物理气相沉积（PVD）、化学气相沉积（CVD）、溶液法等。

2.1 物理气相沉积（PVD）物理气相沉积（Physical Vapor Deposition，简称PVD）是一种利用物理方法将物质从固态直接转变为气态，然后在基材表面进行沉积的方法。

常见的物理气相沉积方法有蒸发、溅射、离子束沉积等。

2.2 化学气相沉积（CVD）化学气相沉积（Chemical Vapor Deposition，简称CVD）是一种利用化学反应在基材表面进行沉积的方法。

通过将气体中的反应物在基材表面发生化学反应，生成固态产物并沉积在基材表面。

常见的化学气相沉积方法有热CVD、等离子体增强CVD等。

2.3 溶液法溶液法是一种利用溶液中的溶质在基材表面沉积的方法。

通过将溶解了溶质的溶液涂覆在基材表面，然后通过蒸发溶剂或者化学反应使溶质沉积在基材表面。

常见的溶液法包括浸渍法、旋涂法、喷涂法等。

三、表面沉积法的应用表面沉积法在材料科学、化学、物理等领域有着广泛的应用。

3.1 防腐蚀涂层表面沉积法可以制备出具有良好防腐蚀性能的涂层。

通过在金属基材表面沉积一层具有防腐蚀性能的材料，可以有效防止金属腐蚀。

常见的防腐蚀涂层包括镀铬、镀锌、喷涂涂层等。

3.2 光学薄膜表面沉积法可以制备出具有特殊光学性能的薄膜。

通过控制沉积条件和材料组分，可以制备出具有特定折射率、透明度等光学性能的薄膜。

常见的光学薄膜应用包括反射镜、透镜、滤光片等。

3.3 电子器件表面沉积法可以制备出具有特殊电子性能的材料，用于制备电子器件。

物理沉积法

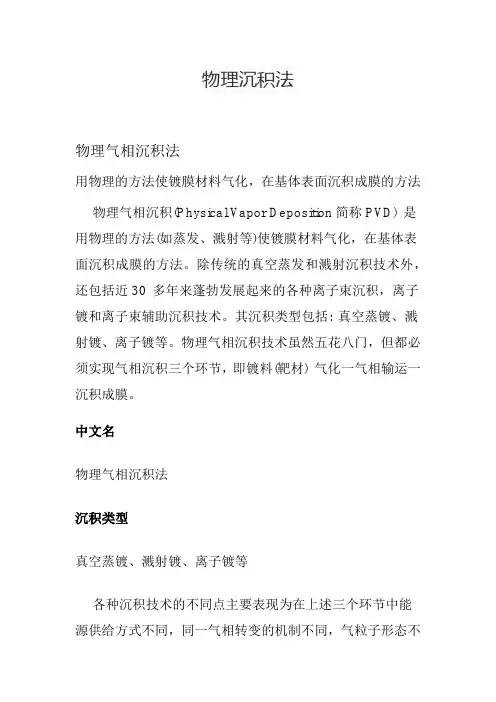

物理沉积法物理气相沉积法用物理的方法使镀膜材料气化，在基体表面沉积成膜的方法物理气相沉积(Physical Vapor Deposition简称PVD) 是用物理的方法(如蒸发、溅射等)使镀膜材料气化，在基体表面沉积成膜的方法。

除传统的真空蒸发和溅射沉积技术外，还包括近30 多年来蓬勃发展起来的各种离子束沉积，离子镀和离子束辅助沉积技术。

其沉积类型包括: 真空蒸镀、溅射镀、离子镀等。

物理气相沉积技术虽然五花八门，但都必须实现气相沉积三个环节，即镀料(靶材) 气化一气相输运一沉积成膜。

中文名物理气相沉积法沉积类型真空蒸镀、溅射镀、离子镀等各种沉积技术的不同点主要表现为在上述三个环节中能源供给方式不同，同一气相转变的机制不同，气粒子形态不同，气相粒子荷能大小不同，气相粒子在输运过程中能量补给的方式及粒子形态转变不同，镀料粒子与反应气体的反应活性不同，以及沉积成膜的基体表面条件不同而已。

与化学气相沉积相比，主要优点和特点如下：I)镀膜材料广泛，容易获得:包括纯金属、合金、化合物，导电或不导电，低熔点或高熔点，液相或固相，块状或粉末，都可以使用或经加工后使用。

2)镀料汽化方式:可用高温蒸发，也可用低温溅射。

3)沉积粒子能量可调节，反应活性高。

通过等离子体或离子束介人，可以获得所需的沉积粒子能量进行镀膜，提高膜层质量。

通过等离子体的非平衡过程提高反应活性。

4)低温型沉积:沉积粒子的高能量高活性，不需遵循传统的热力学规律的高温过程，就可实现低温反应合成和在低温基体上沉积，扩大沉积基体适用范围。

可沉积各类型薄膜:如金属膜、合金膜、化合物膜等。

5)无污染，利于环境保护。

物理气相沉积技术已广泛用于各行各业，许多技术已实现工业化生产。

其镀膜产品涉及到许多实用领域。

化学气相沉积与物理气相沉积的差异

化学气相沉积与物理气相沉积的差异一、化学气相沉积用化学方法使气体在基体材料表面发生化学反应并形成覆盖层的方法。

化学气相沉积是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。

它本质上属于原子范畴的气态传质过程。

采用等离子和激光辅助技术可以显著地促进化学反应，使沉积可在较低的温度下进行；涂层的化学成分可以随气相组成的改变而变化，从而获得梯度沉积物或者得到混合镀层；可以控制涂层的密度和涂层纯度；绕镀件好。

可在复杂形状的基体上以及颗粒材料上镀膜；可以通过各种反应形成多种金属、合金、陶瓷和化合物涂层。

平均自由程在一定的条件下，一个气体分子在连续两次碰撞之间可能通过的各段自由程的平均值。

用符号l表示，单位为米。

在气体分子的碰撞理论的刚球模型中，认为分子只在碰撞的一刹那发生相互作用，而在其他时间内，分子作直线运动。

相继两次碰撞间所走的路程叫分子的自由程。

由于气体分子的数目很大，碰撞频繁，运动的变化剧烈，故其自由程只有统计意义。

这个概念对研究气体的特性（如扩散）和电子或中子之类的粒子穿过固体的运动很重要。

真空在指定空间内，低于一个大气压力的气体状态。

在真空技术里，真空系针对大气而言，一特定空间内部之部份物质被排出，使其压力小于一个标准大气压，则我们通称此空间为真空或真空状态。

1真空常用帕斯卡（Pascal）或托尔（Torr）做为压力的单位思考： PbI2做成膜用什么方法最合适?PbI2多晶膜并用于室温核辐射探测器和X射线成像器件。

研究表明，PbI2膜的结晶质量、致密度及厚度是影响器件性能的关键因素。

提高PbI2膜对X光子或γ光子的光谱响应是提高器件探测性能的重要前提，而光谱响应性能受到材料微结构的影响。

我觉得PbI2做成膜用真空蒸发镀膜最合适，用真空蒸发镀膜做成的薄膜的纯度很高，易于在线检测和控制薄膜的厚度与成分，厚度控制精度最高可达单分子层量级。

也可得到不同显微结构和结晶形态（单晶、多晶或非晶等）的薄膜而且PbI2 的熔沸点也不高。

无机材料合成方法

无机材料合成方法无机材料合成方法是研究和制备各种无机材料的关键步骤，它对于材料科学和工程领域的发展起着重要的推动作用。

本文将介绍几种常用的无机材料合成方法，并讨论它们的优缺点以及适用范围。

一、溶液法合成溶液法是最常用的无机材料合成方法之一。

它的基本原理是通过将适量的溶剂中溶解适量的金属离子或化合物，并进行适当的处理，从而得到所需的无机材料。

溶液法具有反应条件温和、操作简单、容易控制产物形态以及适用范围广等优点。

在实际应用中，溶液法合成可以分为沉淀法、水热法和水热合成法等多种方法。

沉淀法是指通过控制反应条件，使溶液中的沉淀物达到一定的固相浓度，然后进行沉淀分离和热处理来制备无机材料。

水热法则是利用高温高压条件下的水热反应来完成材料的合成。

水热合成法则是在水热条件下，将金属离子和有机模板分子共同反应，通过水热合成过程形成无机材料。

尽管溶液法合成具有许多优点，但也存在一些局限性。

比如，溶液法合成的过程中可能产生大量的溶剂废液，处理成本较高。

同时，溶液法合成中产物的纯度和晶型控制也是一个挑战，需要通过优化反应条件来获得所需的材料性质。

二、气相法合成气相法是另一种常用的无机材料合成方法。

它的基本原理是通过将气体或气态前驱物在适当的条件下进行反应，从而制备无机材料。

气相法具有反应速度快、产物纯度高、晶型控制好等优点。

气相法合成常用的方法包括化学气相沉积法、物理气相沉积法和热分解法等。

化学气相沉积法是将气态前驱物通过催化剂的作用在固体表面进行化学反应，生成无机材料。

物理气相沉积法是通过将气态前驱物蒸发，然后在底板上进行凝结，最终形成材料薄膜。

热分解法则是将气态前驱物加热至高温条件下，使其分解生成无机材料。

然而，气相法合成也存在一些问题。

例如，操作条件要求严格，需要高温高压条件下进行反应。

此外，气相法合成的过程中可能产生有毒气体，需要进行有效的排放和处理，以保护环境和人身安全。

三、固相法合成固相法合成是将适量的固体反应物在适当的温度和压力下进行反应，从而制备所需的无机材料。

铝气相沉积膜

铝气相沉积膜铝气相沉积膜（Aluminum Gas-Phase Deposition Films）引言铝气相沉积膜是一种常见的薄膜材料，具有广泛的应用领域。

本文将介绍铝气相沉积膜的制备方法、特性及其在各个领域中的应用。

一、制备方法铝气相沉积膜的制备方法主要包括物理气相沉积和化学气相沉积两种。

1. 物理气相沉积物理气相沉积是利用高温蒸发技术，将铝材料加热至蒸发温度，然后通过凝结在基底表面形成薄膜。

该方法制备的铝气相沉积膜具有较高的纯度和结晶度，适用于制备高质量的薄膜。

2. 化学气相沉积化学气相沉积是利用化学反应将气态前驱体转化为固态薄膜。

铝气相沉积膜的化学气相沉积方法主要有氢气还原法和有机金属气相沉积法。

通过调节反应条件和前驱体浓度可以控制薄膜的厚度、成分和晶体结构。

二、特性铝气相沉积膜具有以下特性：1. 优异的导电性能铝是一种优秀的导电材料，铝气相沉积膜具有良好的导电性能，可用于制备电子器件中的导电层或电极。

2. 良好的光学特性铝气相沉积膜具有较高的反射率和较低的吸收率，适用于制备反射镜、太阳能电池板等光学器件。

3. 良好的耐蚀性铝气相沉积膜具有良好的耐蚀性，不易受到酸碱等外界环境的侵蚀，适用于制备耐腐蚀的涂层。

4. 多功能性铝气相沉积膜可以通过控制沉积条件和添加其他元素，赋予其多种功能，如抗菌、防反射等特性。

三、应用领域铝气相沉积膜在各个领域中有广泛的应用。

1. 电子器件铝气相沉积膜常用于制备集成电路中的金属线、电极等部件，其优异的导电性能能够满足高速、高精度的电子器件要求。

2. 光学器件铝气相沉积膜可以用于制备反射镜、太阳能电池板等光学器件，其良好的光学特性能够提高器件的性能。

3. 包装材料铝气相沉积膜可以用于制备食品包装材料，具有良好的耐蚀性和防潮性能，能够保护食品的品质和延长保质期。

4. 涂层材料铝气相沉积膜可以用于制备耐腐蚀的涂层，保护金属表面免受外界环境的侵蚀。

5. 纳米技术铝气相沉积膜可以与其他材料结合，应用于纳米技术领域，如纳米传感器、纳米电子器件等。

薄膜的沉积过程

薄膜的沉积过程
薄膜沉积是指将材料沉积到基底表面形成一层薄膜的过程。

这个过程在微电子、光电子、纳米技术等领域都有广泛的应用。

薄膜沉积过程可以分为物理气相沉积和化学气相沉积两种方法。

1. 物理气相沉积
物理气相沉积是指通过高能粒子（如电子束、离子束）或热源（如电阻丝）将材料加热至高温，使其蒸发或溅射到基底表面上形成一层薄膜的过程。

这种方法适用于制备金属、合金、硅等材料的薄膜。

2. 化学气相沉积
化学气相沉积是指通过化学反应将材料从气体状态转变为固态并在基底表面上形成一层薄膜的过程。

这种方法适用于制备半导体、绝缘体和金属等材料的薄膜。

化学气相沉积可以分为以下几种类型：
（1）热化学气相沉积（CVD）
CVD是一种将气态前驱体在高温下分解反应产生材料沉积在基底表面
的方法。

CVD适用于制备SiO2、Si3N4、MoSi2等材料的薄膜。

（2）物理化学气相沉积（PVD）
PVD是指通过物理手段将材料从固态转变为气态，然后在基底表面上
形成一层薄膜的过程。

PVD适用于制备金属、合金、氧化物等材料的
薄膜。

（3）原子层沉积（ALD）
ALD是一种将前驱体分子和反应剂交替注入反应室中，每次只有一个
单层原子或分子被沉积在基底表面上的方法。

ALD适用于制备高质量、均匀性好的绝缘体和金属薄膜。

总之，不同类型的薄膜沉积方法具有不同的特点和优缺点，在实际应
用中需要根据具体情况选择合适的方法。

论述物理气相沉积和化学气相沉积的优缺点

论述物理气‎相沉积和化‎学气相沉积‎的优缺点物理气相沉‎积技术表示‎在真空条件‎下，采用物理方‎法，将材料源——固体或液体‎表面气化成‎气态原子、分子或部分‎电离成离子‎，并通过低压‎气体(或等离子体‎)过程，在基体表面‎沉积具有某‎种特殊功能‎的薄膜的技‎术。

物理气相沉‎积的主要方‎法有，真空蒸镀、溅射镀膜、电弧等离子‎体镀、离子镀膜，及分子束外‎延等。

发展到目前‎，物理气相沉‎积技术不仅‎可沉积金属‎膜、合金膜、还可以沉积‎化合物、陶瓷、半导体、聚合物膜等‎。

真空蒸镀基‎本原理是在‎真空条件下‎，使金属、金属合金或‎化合物蒸发‎，然后沉积在‎基体表面上‎，蒸发的方法‎常用电阻加‎热，高频感应加‎热，电子柬、激光束、离子束高能‎轰击镀料，使蒸发成气‎相，然后沉积在‎基体表面，历史上，真空蒸镀是‎P V D法中‎使用最早的‎技术。

溅射镀膜基‎本原理是充‎氩(Ar)气的真空条‎件下，使氩气进行‎辉光放电，这时氩(Ar)原子电离成‎氩离子(Ar+)，氩离子在电‎场力的作用‎下，加速轰击以‎镀料制作的‎阴极靶材，靶材会被溅‎射出来而沉‎积到工件表‎面。

如果采用直‎流辉光放电‎，称直流(Qc)溅射，射频(RF)辉光放电引‎起的称射频‎溅射。

磁控(M)辉光放电引‎起的称磁控‎溅射。

电弧等离子‎体镀膜基本‎原理是在真‎空条件下，用引弧针引‎弧，使真空金壁‎(阳极)和镀材(阴极)之间进行弧‎光放电，阴极表面快‎速移动着多‎个阴极弧斑‎，不断迅速蒸‎发甚至“异华”镀料，使之电离成‎以镀料为主‎要成分的电‎弧等离子体‎，并能迅速将‎镀料沉积于‎基体。

因为有多弧‎斑，所以也称多‎弧蒸发离化‎过程。

离子镀基本‎原理是在真‎空条件下，采用某种等‎离子体电离‎技术，使镀料原子‎部分电离成‎离子，同时产生许‎多高能量的‎中性原子，在被镀基体‎上加负偏压‎。

这样在深度‎负偏压的作‎用下，离子沉积于‎基体表面形‎成薄膜。

物理气相沉‎积技术基本‎原理可分三‎个工艺步骤‎：(1)镀料的气化‎：即使镀料蒸‎发，异华或被溅‎射，也就是通过‎镀料的气化‎源。

现代PVD表面工程技术期末复习内容及答案

PVD1810.221.PVD：真空蒸镀、溅射镀膜、离子镀。

2.真空泵的分类：气体传输泵、气体捕集器。

3.弧源、磁过滤器、真空靶室和其他附属部分4.PVD的前处理：清洗、去毛刺、喷砂抛光等。

5.分析膜层组织形貌可以采用：金相显微镜、扫描电子显微镜、透射电子显微镜。

6.涂层的微观结构和形状最终决定了其性质。

7.衍射峰位角2θ是反映衍射方向的问题，主要与辐射波长，晶胞类型，晶胞大小及形状有关。

遵循布拉格方程。

8.涂层结合力的检测方法：划痕、压痕、球痕测试法。

9.常见的应力测试方法：X射线和电子衍射法，试样变形分析法和光干涉法。

10.靶材按成分分为：单质金属、合金、陶瓷靶材。

11.PVD涂层的研究方向：设备、涂层组元、涂层膜结构、涂层纳米化。

12.真空泵主要分为：气体传输泵、气体捕集泵。

13.靶材形状分为：矩形平面靶材，圆形平面靶材和圆柱靶材。

14.传统靶材制造方法包括：铸造，粉末冶金和非金属粉末。

15.零件的主要失效形式：腐蚀、磨损、疲劳、断裂。

16.涂层内应力主要分为热应力和涂层生长应力。

17.涂层厚度的检测方法：断面法、球痕法、无损检测法。

判断题1.与化学气相沉积相比，物理气相沉积温度高、无污染。

（错，温度低）2.真空度即是气体的稀薄程度。

（错，真空度是指处于真空状态下的气体稀薄程度。

）3.与溅射镀和离子镀相比，蒸镀结合性能最好。

（错，最差）4.对刀具喷砂处理可起到刃口细化作用。

（对）5.氮铝化钛涂层是紫黑色，附着力比氮化钛涂层大，耐热性能优越（对）6.清洗是PVD涂层前必不可少的一道工序。

（对）7.刀具涂层要求周边厚度一致，因此涂层过程中必须有三个转动惯量。

（对，自转，公转，大工件台转动）8.在工业领域内，通常用自来水进行漂洗。

（错，杂质多）9.在刀具刃尖涂层沉积最厚，涂层内应力更高。

（对）10.一般情况下，涂层与基体的界限越明显，则涂层结合力越好。

（错，越明显越差）11.相比于平面靶材，旋转管靶材利用率较大。

气相法沉积

气相法沉积气相法沉积是一种重要的化学气相沉积（CVD）技术，它利用气体在高温高压条件下产生化学反应，形成固态薄膜。

气相法沉积具有高效、快速、成本低等优点，因此广泛应用于半导体、光学、电子、材料等领域。

气相法沉积过程中，首先需要将反应物气体通过进气阀进入反应器中。

反应器内通常在高温高压条件下进行，以满足反应的需要。

此时，反应物气体与反应器内已有的基底表面（或底物）发生化学反应，形成固态薄膜。

最终，可得到具有特定性质的薄膜。

气相法沉积技术主要有以下几种类型：1.化学气相沉积（CVD），即利用气体反应形成薄膜的技术。

2.物理气相沉积（PVD），即使用蒸发、溅射等技术将固态材料转化为气态，并在基板表面上通过凝聚从而形成薄膜。

3.分子束外延（MBE），是一种高真空下的气相沉积技术，利用超高真空下喷射出高能的分子束瞄准样品表面，让该物质分子精确地沉积在目标表面。

4.原子层沉积（ALD），是一种基于气相化学反应的表面修饰技术。

在该技术中, 反应物以单层分子的形式逐层地沉积在表面，从而形成一层厚度非常均匀的薄膜。

上述气相法沉积技术均可以在高温高压下进行，并且能够形成具有不同性质的固态薄膜。

但它们在反应机理、反应条件、反应物等方面存在差异，因此应根据不同的需求选择合适的方法。

值得注意的是，气相法沉积技术在实际应用中也存在一些问题，比如薄膜的质量不稳定、反应设备的维护难度大等。

针对这些问题，目前已有许多研究工作展开，以进一步提高气相法沉积技术的应用价值和性能表现。

总之，气相法沉积技术是一种十分重要的化学气相沉积技术，具有诸多优点，并且在半导体、光学、电子、材料等多个领域得到广泛应用。

虽然该技术存在一些问题，但仍然有很大的发展前景。

5.2 气相沉积法

5.2 气相沉积法 2023最新整理收集 do something
气相沉积技术是一种在基体上形成一层功能膜的技术，它是利用气相中发生的物理、化学反应在材料表面沉积单层或多层薄膜，从而使材料获得所需的各种优异性能。例：用TiN、TiC等超硬镀层涂敷刀具、模具等表面，由于化学稳定性好，摩擦系数小，具有优良的耐热、耐磨、抗氧化、耐冲击等性能，既可以提高刀具、模具等的工作特性，又可以提高寿命，一般可使刀具寿命提高3-10倍。
岛薄膜
成膜机理
真空蒸发所得到的薄膜，一般都是多晶膜或无定形膜，经历成核和成膜两个过程。
• 蒸发的原子（或分子）碰撞到基片时，或是永久附着在基片上，或是吸附后再蒸发而离开基片，其中有一部分直接从基片表面反射回去。
• 粘附在基片表面的原子（或分子）由于热运动可沿表面移动，如碰上其它原子便积聚成团。这种团最易于发生在基片表面应力高的地方，或在晶体衬底的解理阶梯上，因为这使吸附原子的自由能最小。这就是成核过程。
Heat decomposition
金属有机化合物与氢化物体系的热分解
Ga(CH3)3 AsH3 630-675℃ GaAs 3CH4 Zn(C2H5)2 H2Se 725750℃ ZnSe 2C2H6
广泛用于制备化合物半导体薄膜。
33
氢还原反应 ---利用氢气将一些元素从其卤化物中还原出来
例如二氧化硅可采用下面几个反应： SiCl4 (g) O2 (g) SiO2 (s) 2Cl2 (g) SiH4 (g) O2 (g) SiO2 (s) 2H2 (g)
SiCl4 (g) 2CO2 (g) 2H2 (g) SiO2 (s) 4HCl(g) 2CO(g)
Chapter5 Preparation of Materials

沉积工艺技术

沉积工艺技术沉积工艺技术是一种通过沉积材料来制造物品的工艺技术。

它广泛应用于电子、光学、材料科学等领域，能够生产出各种复杂形状的产品，具有较高的成品率和良好的表面质量。

沉积工艺技术的核心原理是按照预定的设计要求，在基板上逐层沉积材料，最终形成所需的产品。

常用的沉积工艺技术包括物理气相沉积（PVD）、化学气相沉积（CVD）、溅射、真空电镀等。

这些技术的差异主要在于沉积材料的形态和沉积条件的控制方式。

物理气相沉积（PVD）是一种通过在真空条件下蒸发固态材料，然后将其沉积在基板上的技术。

在PVD过程中，蒸发的材料会经过热状石或电弧的激发，变成离子态，然后被加速并沉积在基板上。

这种方法适用于金属、半导体、陶瓷等材料的沉积，可以得到高纯度和高结晶度的薄膜。

化学气相沉积（CVD）是一种通过化学反应在基板上沉积材料的技术。

在CVD过程中，待沉积的材料通常以气态存在，在高温下与气体反应生成固态产物。

CVD可以实现对沉积速率、沉积质量以及材料成分的精确控制，因此被广泛应用于化学气相沉积的领域。

溅射是一种通过高能粒子轰击靶材，使其表面原子离开而沉积在基板上的技术。

溅射技术可以沉积各种材料，如金属、半导体、绝缘体等，形成非常均匀的膜层。

真空电镀是一种通过在真空环境下，通过电解浴使金属沉积在基板上的技术。

真空电镀工艺技术主要应用于艺术品、饰品、钟表以及汽车等行业。

沉积工艺技术在生产中具有许多优点。

首先，沉积工艺可以生产出各种复杂的形状和结构的产品，满足不同领域的需求。

其次，沉积工艺可以实现对沉积速率、沉积质量和材料成分的精确控制，使产品具有更好的性能。

再次，沉积工艺可以在基板上沉积多种材料，使产品具有多功能性。

总的来说，沉积工艺技术是一种非常重要的制造工艺技术，具有广泛的应用前景。

通过不断推动技术创新和工艺改进，沉积工艺技术将进一步提高产品的质量和性能，推动各个领域的发展。

氩气的物理气相沉积和化学气相沉积技术

氩气的物理气相沉积和化学气相沉积技术氩气是一种惰性气体，具有稳定性和不易反应的特性，因此在材料加工和制备过程中广泛应用。

其中，气相沉积技术是一种重要的制备方法，可实现对物质的精细控制和制备。

本文将探讨氩气的物理气相沉积和化学气相沉积技术，研究它们的特点、应用和优缺点，以及相应的发展前景。

物理气相沉积技术物理气相沉积技术（Physical Vapor Deposition, PVD）是将固体材料加热至一定温度，使其蒸汽化，并通过真空系统将蒸汽传输到待沉积的表面上，沉积在目标表面上的一种制备技术。

在此过程中，使用惰性气体如氩气作为载体气体进行稀释，以降低蒸汽浓度，防止材料的氧化和其他不稳定化学反应发生。

这种方法多用于沉积金属或合金材料，如铬、铜、钨、钴、铁、铝、镍等。

其中，常用的沉积方法有热蒸发、磁控溅射和电弧蒸发等。

热蒸发法是以坩埚为容器，将目标材料加热至灼热状态，从而使其蒸发并沉积于基底表面上。

采用的加热源通常为电阻丝、电子束和激光束等。

磁控溅射法则是在真空条件下，将靶材料置于强磁场下，电极发射电子撞击靶材料表面，使其释放出大量的离子和原子，这些离子和原子在氩气的背景下沉积在待沉积的表面上。

电弧蒸发法是利用直流电弧进行蒸发，将高温等离子体引入靶材表面，使其快速蒸发，并沉积在样品表面上。

物理气相沉积技术具有制备的材料质量较高、沉积膜致密且厚度均匀、优秀的机械性能和耐腐蚀性等优点。

此外，其沉积温度较低，并且容易控制，能够制备出更加复杂的较厚层材料和多层膜结构。

不过，其制备速度较慢，不能制备不稳定元素的材料，且设备和操作成本较高，因此其应用范围受到很大限制。

化学气相沉积技术化学气相沉积技术（Chemical Vapor Deposition, CVD）是在半导体制造和制备光电材料方面广泛应用的方法之一。

化学气相沉积是利用气态化学反应在材料表面沉积高质量的薄膜。

在这种技术中，气态前驱体通过加热或者等离子体等不同的激活方式，分解和反应形成反应物，具有比物理气相沉积技术更为广泛的材料种类。

芯片薄膜工艺

芯片薄膜工艺芯片薄膜工艺是指在芯片制造过程中，将各种材料涂覆在芯片表面，用于制造各种功能元件的一种工艺。

薄膜的材料通常是金属、氧化物、氮化物等材料，常常需要在特定的时间、温度和气氛下进行制备。

芯片薄膜工艺是芯片加工中最基础和关键的工艺之一，其质量直接影响芯片的性能和稳定性。

芯片薄膜工艺可以分为物理蒸发、化学气相沉积、物理气相沉积、溅射等几种不同的类型。

它们的优缺点各不相同，适用于不同的芯片制造需求。

其中，物理蒸发是将材料通过加热的方式使其蒸发，之后沉积在芯片表面的一种工艺。

这种工艺操作简单、制备速度较快，但其在大面积制备时有较大缺陷。

化学气相沉积是利用光、热、微波等方式将材料转化为气相，在芯片表面通过化学反应的方式沉积成薄膜的一种工艺。

这种技术具有高度的可控性、高生长速率等优点，适用于一些特殊的芯片制备。

物理气相沉积是将气体输入反应室，通过加热或者辉光放电等能量激发方式，使气体分解并在芯片表面沉积的一种工艺。

此方法适用于制备高质量的薄膜，但操作相对复杂，成本较高。

溅射是一种将材料通过电弧、电子束等方式进行溅射，在芯片表面沉积成薄膜的工艺。

它具有制备速度快、制备大面积薄膜的优点，但与其他工艺相比，其材料的利用率较低。

总的来说，芯片薄膜工艺在现代半导体工业中发挥着至关重要的作用，因为它不仅直接影响着芯片的性能，而且也是芯片制造过程中最基础的核心技术之一。

在未来，随着材料工程、物理化学等研究领域的不断发展，芯片薄膜工艺也将进一步优化和改进，为芯片产业的发展带来创新和更多的机会。

薄膜沉积方法

薄膜沉积方法一、引言薄膜沉积方法是一种用于制备薄膜材料的关键技术。

它在电子器件、光学器件、太阳能电池等领域具有广泛的应用。

本文将介绍薄膜沉积方法的原理、分类以及一些常用的技术。

二、薄膜沉积方法的原理薄膜沉积方法是通过将材料原子或分子逐层沉积在基底上，形成具有特定功能和性质的薄膜。

常用的薄膜沉积方法主要有物理气相沉积（PVD）、化学气相沉积（CVD）以及溶液法等。

三、薄膜沉积方法的分类1. 物理气相沉积（PVD）物理气相沉积是利用物理手段将材料蒸发、溅射或者离子轰击后沉积在基底上。

常见的物理气相沉积方法有热蒸发、电子束蒸发、磁控溅射等。

这些方法能够得到高纯度、致密度高的薄膜，但是制备过程中需要高真空环境。

2. 化学气相沉积（CVD）化学气相沉积是利用化学反应将材料原子或分子沉积在基底上。

常见的化学气相沉积方法有热CVD、等离子CVD、低压CVD等。

这些方法能够制备多种材料的薄膜，具有较好的均匀性和控制性。

3. 溶液法溶液法是将溶解有所需材料的溶液倾倒在基底上，通过溶剂的挥发或者化学反应使溶质沉积在基底上。

常见的溶液法有旋涂法、浸渍法、喷雾法等。

这些方法制备简单、成本低，适用于大面积薄膜的制备。

四、常用的薄膜沉积技术1. 热蒸发热蒸发是将材料加热至其沸点，使其蒸发并沉积在基底上。

这种方法适用于蒸发温度较低的材料，如金属薄膜。

2. 磁控溅射磁控溅射是利用高能离子轰击靶材，使其溅射出的原子或分子沉积在基底上。

这种方法能够制备各种材料的薄膜，但需要高真空环境。

3. 化学气相沉积化学气相沉积是通过化学反应将材料原子或分子沉积在基底上。

这种方法可以制备复杂的多层薄膜，并具有较好的控制性和均匀性。

4. 旋涂法旋涂法是将溶解有所需材料的溶液倒在基底上，然后通过高速旋转基底使溶液均匀涂布在基底上。

这种方法适用于制备有机薄膜。

五、总结薄膜沉积方法是制备薄膜材料的重要技术，不同的方法适用于不同的材料和应用领域。

物理气相沉积、化学气相沉积和溶液法是常用的薄膜沉积方法。

物理气相沉积和化学气相沉积

物理气相沉积和化学气相沉积物理气相沉积(Physical Vapor Deposition, PVD) 是一种通过物理方式将源材料转化为薄膜的技术。

在PVD 过程中，源材料通常是固体或液体，通过热或电子束等方式将其转化为气态，再沉积在被涂层表面上。

常用的PVD 技术有阴极溅射、磁控溅射和真空电镀。

化学气相沉积(Chemical Vapor Deposition, CVD) 是一种通过化学反应将源材料转化为薄膜的技术。

在CVD 过程中，源材料通常是气体，在高温和特定气氛下通过化学反应形成薄膜。

常用的CVD 技术有热化学气相沉积、等离子体化学气相沉积和电化学气相沉积。

物理气相沉积和化学气相沉积都是广泛应用于半导体、电子和化学工业中的技术。

两者都可以用来制造薄膜材料，但它们在原理和应用上有一些差异。

PVD 技术通常用于制造高纯度、高强度的金属和合金薄膜，如钛、钨、铬等，常用于制造高级工具、航空航天、医疗器械等领域。

PVD 还可以用于制造磁性薄膜、光学薄膜、耐热薄膜等。

CVD 技术通常用于制造高纯度、高热稳定性的非金属薄膜，如碳、硅、氧化物等，常用于制造半导体、液晶显示器、燃料电池等领域。

CVD 还可以用于制造生物医学材料、生物传感器等。

所以，PVD 技术适用于制造金属薄膜，而CVD 技术适用于制造非金属薄膜。

除了制备薄膜材料，物理气相沉积和化学气相沉积还有其他应用，如：•PVD 技术可以用于硬质合金和工具的涂层，提高其耐磨性和耐腐蚀性。

•PVD 技术可以用于涂覆晶体管、太阳能电池和LED 等半导体器件上的金属膜，提高其电学性能。

•CVD 技术可以用于制造纳米材料，如碳纳米管和金纳米颗粒等。

•CVD 技术可以用于涂覆硬盘驱动器、汽车零部件和智能手机等电子设备上的防静电膜。

PVD和CVD技术都具有一些共同点和不同点。

共同点：•都是用于制备薄膜材料的技术•都需要使用真空设备•都可以在实验室和工业生产环境中使用不同点：•PVD技术是通过物理方式将源材料转化为薄膜，而CVD技术是通过化学反应将源材料转化为薄膜。

纳米薄膜制备技术的方法和步骤详解

纳米薄膜制备技术的方法和步骤详解纳米薄膜制备技术是一种重要的材料制备方法，可用于制备具有纳米尺寸的薄膜材料。

纳米薄膜具有独特的物理和化学性质，被广泛应用于光电子学、能源存储、传感器等领域。

本文将详细介绍几种常用的纳米薄膜制备方法和相关的步骤。

1. 物理气相沉积法（PVD）物理气相沉积法是制备纳米薄膜的一种常用方法。

它利用高温或真空弧放电等方式将固体材料转化为蒸汽或离子形式，通过在衬底表面沉积形成薄膜。

该方法包括蒸发、溅射和激光烧结等技术，下面将介绍其中两种常用的物理气相沉积法。

- 蒸发法：将固体材料置于高温坩埚中，通过加热使其升华成蒸汽，然后沉积在预先清洁处理的衬底上。

蒸发法适用于制备高纯度、单晶和多晶材料的纳米薄膜。

- 溅射法：利用高能离子束轰击固体材料，使其表面物质脱离并形成蒸汽，然后沉积在衬底表面。

溅射法具有较高的原子密度和较好的原子堆积度，可用于制备复杂化合物或多元合金等纳米薄膜。

2. 化学气相沉积法（CVD）化学气相沉积法是使用气体反应来制备纳米薄膜的方法。

该方法通常在高温下进行，通过在反应气体中加入反应物质，并使其在衬底表面发生化学反应形成薄膜。

化学气相沉积法具有高产率、高纯度和较好的均匀性等优点，是制备大面积纳米薄膜的理想方法。

- 热CVD：在高温下进行反应，通过热分解或气相化学反应形成纳米薄膜。

此方法常用于制备二维材料如石墨烯等。

- 辅助CVD：加入辅助激发源如等离子体、激光或电弧等，以提供能量激活气体分子，使其发生化学反应形成纳米薄膜。

辅助CVD可以改善反应速率、增加产率和提高薄膜质量。

3. 溶液法溶液法是制备纳米薄膜的常用方法之一，适用于各种材料的制备。

具体步骤包括以下几个方面：- 溶液制备：将所需材料溶解在合适的溶剂中，形成可使溶液中纳米颗粒分散的溶液。

- 衬底处理：选择合适的衬底材料，并进行清洗和表面处理，以保证薄膜的附着和均匀性。

- 溶液沉积：将衬底浸入溶液中，控制溶液温度和浸泡时间，使纳米颗粒在衬底表面自发沉积。

论述物理气相沉积和化学气相沉积的优缺点

论述物理气相沉积和化学气相沉积的优缺点物理气相沉积技术表示在真空条件下，采用物理方法，将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在基体表面沉积具有某种特殊功能的薄膜的技术。

物理气相沉积的主要方法有，真空蒸镀、溅射镀膜、电弧等离子体镀、离子镀膜，及分子束外延等。

发展到目前，物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等。

真空蒸镀基本原理是在真空条件下，使金属、金属合金或化合物蒸发，然后沉积在基体表面上，蒸发的方法常用电阻加热，高频感应加热，电子柬、激光束、离子束高能轰击镀料，使蒸发成气相，然后沉积在基体表面，历史上，真空蒸镀是PVD法中使用最早的技术。

溅射镀膜基本原理是充氩(Ar)气的真空条件下，使氩气进行辉光放电，这时氩(Ar)原子电离成氩离子(Ar+)，氩离子在电场力的作用下，加速轰击以镀料制作的阴极靶材，靶材会被溅射出来而沉积到工件表面。

如果采用直流辉光放电，称直流(Qc)溅射，射频(RF)辉光放电引起的称射频溅射。

磁控(M)辉光放电引起的称磁控溅射。

电弧等离子体镀膜基本原理是在真空条件下，用引弧针引弧，使真空金壁(阳极)和镀材(阴极)之间进行弧光放电，阴极表面快速移动着多个阴极弧斑，不断迅速蒸发甚至“异华”镀料，使之电离成以镀料为主要成分的电弧等离子体，并能迅速将镀料沉积于基体。

因为有多弧斑，所以也称多弧蒸发离化过程。

离子镀基本原理是在真空条件下，采用某种等离子体电离技术，使镀料原子部分电离成离子，同时产生许多高能量的中性原子，在被镀基体上加负偏压。

这样在深度负偏压的作用下，离子沉积于基体表面形成薄膜。

物理气相沉积技术基本原理可分三个工艺步骤：(1)镀料的气化：即使镀料蒸发，异华或被溅射，也就是通过镀料的气化源。

(2)镀料原子、分子或离子的迁移：由气化源供出原子、分子或离子经过碰撞后，产生多种反应。
