实验五 光纤传感器位移测量
光纤位移传感器实验报告
光纤位移传感器实验报告光纤位移传感器实验报告引言：光纤位移传感器是一种利用光纤的光学特性来测量物体位移的装置。
它具有高精度、快速响应和抗干扰能力强等优点，因此在工业领域得到了广泛应用。
本实验旨在通过构建光纤位移传感器，验证其原理，并探究其在位移测量中的应用。
一、光纤位移传感器的原理光纤位移传感器的原理基于光纤的折射和反射特性。
当光线从一种介质射入另一种介质时，会发生折射现象。
光纤中的光线也会发生折射，而光纤的折射率与周围介质的折射率不同，因此光线在光纤中的传播路径会发生改变。
当光纤发生位移时，光线的传播路径也会发生变化，这种变化可以通过光纤末端的接收器接收到，并转化为电信号。
二、实验装置和步骤1. 实验装置：本实验采用的光纤位移传感器实验装置包括激光器、光纤、光纤末端接收器和信号处理器。
2. 实验步骤：(1) 将激光器与光纤连接，确保激光器正常工作。
(2) 将光纤固定在待测物体上，并将光纤末端接收器连接到信号处理器。
(3) 调整光纤的位置，使其与待测物体之间保持一定距离，并记录下此时的初始位移值。
(4) 移动待测物体，观察光纤位移传感器的输出信号，并记录下相应的位移值。
(5) 根据实验数据，分析光纤位移传感器的测量精度和稳定性。
三、实验结果与分析通过实验观察和数据记录，我们得到了一系列位移值。
根据这些数据，我们可以进行如下分析：1. 测量精度：光纤位移传感器的测量精度主要受到光纤的长度和接收器的灵敏度等因素的影响。
在本实验中，我们可以通过调整光纤的位置和待测物体的位移来探究测量精度的变化。
实验结果显示，光纤位移传感器的测量精度较高，能够准确地测量出待测物体的微小位移。
2. 稳定性：光纤位移传感器的稳定性是指在长时间使用过程中，测量结果是否能够保持一致。
在本实验中，我们进行了长时间的位移测量，并观察了光纤位移传感器的输出信号。
实验结果显示，光纤位移传感器具有较好的稳定性，测量结果在一定范围内保持一致。
光纤传感器的位移特性实验(精)
光纤传感器的位移特性实验
一、实验目的：了解光纤位移传感器的工作原理和性能。
二、基本原理：本实验采用的是导光型多模光纤，它由两束光纤组成Y 型光纤，探头为半圆分布，一束光纤端部与光源相接发射光束，另一束端部与光电转换器相接接收光束。
两光束混合后的端部是工作端亦即探头，它与被测体相距Ｘ，由光源发出的光通过光纤传到端部射出后再经被测体反射回来，由另一束光纤接收反射光信号再由光电转换器转换成电压量，而光电转换器转换的电压量大小与间距Ｘ有关，因此可用于测量位移。
三、需用器件与单元：光纤传感器、光纤传感器实验模板、数显单元、测微头、直流源±15V 、反射面。
四、实验步骤：
1、根据图9-1安装光纤位移传感器，二束光纤插入实验板上光电变换座孔上。
其内部已和发光管Ｄ及光电转换管T 相接。
图9-1 光纤传感器安装示意图
2、将光纤实验模板输出端V 01与数显单元相连，见图9-2。
图9-2 光纤传感器位移实验接线图
3、调节测微头，使探头与反射平板轻微接触。
4、实验模板接入±15V电源，合上主控箱电源开关，调R W使数显表显示为零。
5、旋转测微头,被测体离开探头,每隔0.1mm读出数显表值,将其填入表9-1。
表9-1光纤位移传感器输出电压与位移数据
6、根据表9-1数据，作光纤位移传感器的位移特性，计算在量程1mm时灵敏度和非线性误差。
五、思考题：
光纤位移传感器测位移时对被测体的表面有些什么要求？。
光纤测位移实验报告
一、实验目的1. 理解光纤位移传感器的原理和结构。
2. 掌握光纤位移传感器的操作方法和数据处理技巧。
3. 通过实验验证光纤位移传感器的测量精度和稳定性。
二、实验原理光纤位移传感器是利用光纤的传输特性，将光信号作为信息载体，通过测量光信号的强度、相位、频率或偏振态等变化，实现对位移的测量。
本实验采用的光纤位移传感器为反射式光纤位移传感器，其工作原理如下：1. 激光光源发出的光经光纤传输到传感器探头。
2. 光探头将光束照射到被测物体表面，部分光被反射回来。
3. 反射光经光纤传输至光电转换器，将光信号转换为电信号。
4. 通过分析电信号的变化，可以计算出被测物体的位移。
三、实验仪器与设备1. 光纤位移传感器一套2. 激光光源一台3. 光电转换器一台4. 测微头一台5. 数显电压表一台6. 光功率计一台7. 光纤连接器若干8. 反射面一块9. 实验台一个四、实验步骤1. 搭建实验装置：将光纤位移传感器、激光光源、光电转换器等设备连接好，确保各部件连接牢固，信号传输畅通。
2. 调整激光光源：调节激光光源的输出功率，确保光信号强度适中。
3. 设置测微头：将测微头与被测物体固定，确保测微头能够精确测量被测物体的位移。
4. 调整光纤探头：将光纤探头放置在测微头前端，确保光纤探头与被测物体表面紧密接触。
5. 数据采集：启动实验设备，观察数显电压表和光功率计的读数，记录被测物体的位移和相应的电信号变化。
6. 数据处理：根据实验数据，分析光纤位移传感器的测量精度和稳定性。
五、实验结果与分析1. 测量精度：通过多次实验，分析光纤位移传感器的测量精度。
实验结果表明，光纤位移传感器的测量精度较高，能够满足实际应用需求。
2. 稳定性：观察光纤位移传感器的输出信号，分析其稳定性。
实验结果表明，光纤位移传感器的输出信号稳定，具有良好的重复性。
3. 影响因素：分析实验过程中可能影响测量结果的因素，如光纤连接质量、环境温度等。
六、实验结论1. 光纤位移传感器是一种可靠的位移测量工具，具有测量精度高、稳定性好、抗干扰能力强等优点。
第五次 光纤传感器的位移测量,转速测量
第五次光纤传感器的位移测量，光电传感器测速
一、实验目的
1．学习和掌握光芯位移传感器的工作原理和应用
2．了解光电开关的原理和应用
二、实验原理
光学原理、红外光发射、接收
三、实验原理
1.光纤传感器
1）位移测量（实线）
（1）紧贴调整使Vo最小时，记下Xo，Vo
（2）每隔记录V值
2）振动实验（虚线）
（1）移开测微头，使振动台处于自由状态
（2）根据前面的V-X曲线，选取前坡中点，固定光纤探头
（3）低频振荡器频率，幅值适中（振动不碰触探头，f=8Hz时振动最强）
激励开关“I”
（4）用示波器观察光纤输出波形
3）应用（电机叶片平整度及特性测量）
（1）光纤探头旋转对准叶片，其高度为前坡中点处
（2）电机旋转观察示波器波形
（3）转速测量
四、实验报告要求
1.作出光纤传感器的V-X曲线，分析出现峰值的原因，应用时选取曲线那段为宜；
2.光纤、光电测速的环境条件、性能。
优缺点。
光纤传感器实验

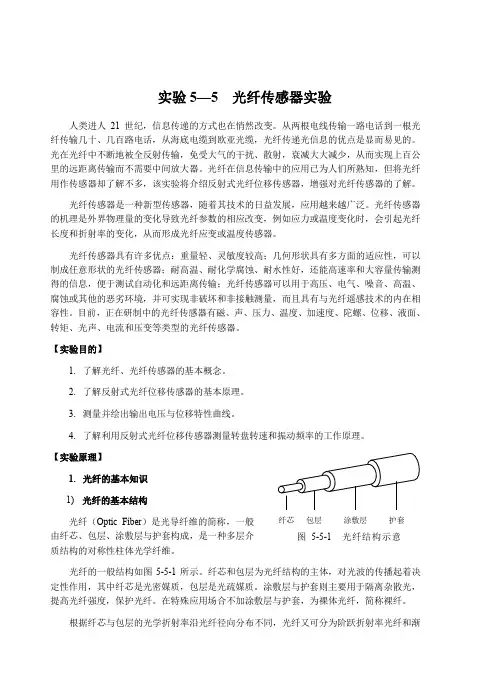

实验5—5 光纤传感器实验人类进人21世纪，信息传递的方式也在悄然改变。
从两根电线传输一路电话到一根光纤传输几十、几百路电话，从海底电缆到欧亚光缆，光纤传递光信息的优点是显而易见的。
光在光纤中不断地被全反射传输，免受大气的干扰、散射，衰减大大减少，从而实现上百公里的远距离传输而不需要中间放大器。
光纤在信息传输中的应用已为人们所熟知，但将光纤用作传感器却了解不多，该实验将介绍反射式光纤位移传感器，增强对光纤传感器的了解。
光纤传感器是一种新型传感器，随着其技术的日益发展，应用越来越广泛。
光纤传感器的机理是外界物理量的变化导致光纤参数的相应改变，例如应力或温度变化时，会引起光纤长度和折射率的变化，从而形成光纤应变或温度传感器。
光纤传感器具有许多优点：重量轻、灵敏度较高；几何形状具有多方面的适应性，可以制成任意形状的光纤传感器；耐高温、耐化学腐蚀、耐水性好，还能高速率和大容量传输测得的信息，便于测试自动化和远距离传输；光纤传感器可以用于高压、电气、噪音、高温、腐蚀或其他的恶劣环境，并可实现非破坏和非接触测量，而且具有与光纤遥感技术的内在相容性。
目前，正在研制中的光纤传感器有磁、声、压力、温度、加速度、陀螺、位移、液面、转矩、光声、电流和压变等类型的光纤传感器。
【实验目的】1.了解光纤、光纤传感器的基本概念。
2.了解反射式光纤位移传感器的基本原理。
3.测量并绘出输出电压与位移特性曲线。
4.了解利用反射式光纤位移传感器测量转盘转速和振动频率的工作原理。
【实验原理】Array1.光纤的基本知识1)光纤的基本结构光纤（Optic Fiber）是光导纤维的简称，一般由纤芯、包层、涂敷层与护套构成，是一种多层介质结构的对称性柱体光学纤维。
光纤的一般结构如图5-5-1所示。
纤芯和包层为光纤结构的主体，对光波的传播起着决定性作用，其中纤芯是光密媒质，包层是光疏媒质。
涂敷层与护套则主要用于隔离杂散光，提高光纤强度，保护光纤。
实验五反射式光纤位移传感器实验
实验五 反射式光纤位移传感器一、实验目的了解反射式光纤位移传感器的结构，学习和掌握最简单、最基本的光纤位移传感器的原理和应用。
二、基本原理反射强度调制式光纤传感器具有准确、结构简单、价格低廉等优点，广泛应用于各种位移、压力和温度传感器中。
反射式光纤位移传感器的基本结构如图5-1所示，其中发射光纤通常由一根光纤构成，接收光纤有时候由单根光纤构成，而有些时候为了提高光的接收效率也经常由多根光纤构成。
本实验采用的传光型光纤，它是由两根光纤的一端熔合后组成的Y 型光纤，一根作为发射光纤，端部与光源相接发射光束；另一根作为接收光纤，端部与光电转换器相接接收反射光。
两根光纤熔合后的端部是工作端也称传感探头，截面为半圆分布即D 型结构。
由光源发出的光传到端部出射后再经被测体反射回来，由另一束光纤接收光信号经光电转换器转换成电压信号。
图5-1 反射式光纤位移传感器示意图传光型光纤反射式位移传感器的发射调制方法，可用等效分析法来分析。
首先，画出接收光纤关于反射体的镜像，然后计算出该镜像接收光纤在发射光纤纤端光场中所接收到的光强值，最后将该光强值乘以反射体的反射率R ，作为传感器的最后输出光强。
如图5-2中的a 图所示。
接收光纤的镜像坐标即它的等效坐标位置为F （2z ，d ），这里z 为发射接收光纤的端面与反射体之间的距离，d 为发射光纤轴心到接收光纤轴心之间的距离，由此可以获得接收光纤接收到的光强为：]])/(1[exp[])/(1[)(22/30202222/3020c c tg a z a d tg a z RI z I θζσθζσ+-⋅+= 其中，0I 为光源的光强，σ为表征光纤折射率分布的相关参数，对于阶跃折射率光纤，它的值为1，0a 为光纤的纤芯半径，ζ为光源种类及光源与光纤耦合情况有关的调制参数，c θ为发射光纤的最大出射角。
此函数的曲线形状如图5-2中的b 图所示。
LED PINcouplerreflector图5-2 反射式强度调制光纤传感原理三 、实验仪器光纤传感实验仪主机，Y 型光纤传感器，三维调节架。
光纤位移传感器实验
光纤位移传感器实验一、实验目的1、了解光纤位移传感器工作原理及其特性；2、了解并掌握光纤位移传感器测量位移的方法。
二、实验内容1、光纤位移传感器输出信号处理实验；2、光纤位移传感器输出信号误差补偿实验；3、光纤位移传感器测距原理实验；4、利用光纤位移传感器测量出光强随位移变化的函数关系；5、实验误差测量。
三、实验仪器1、光线位移传感器实验仪1台2、反射式光纤1根3、对射式光纤2根4、连接导线若干5、电源线1根四、实验原理本实验仪通过光纤位移传感器位移测量实验，熟悉光纤结构特点及光纤数值孔径的定义，掌握光纤位移的测量原理，熟悉光路调整方法。
本实验仪可以完成反射式和对射式光纤位移传感器实验，重点研究光纤位移传感器的工作原理及其应用电路设计。
通常按光纤在传感器中所起的作用不同，将光纤传感器分成功能型(或称为传感型)和非功能型(传光型、结构型)两大类。
功能型光纤传感器使用单模光纤，它在传感器中不仅起传导光的作用，而且又是传感器的敏感元件。
但这类传感器大制造上技术难度较大，结构比较复杂，且调试困难。
非功能型光纤传感器中，光纤本身只起传光作用，并不是传感器的敏感元件。
它是利用在光纤端面或在两根光纤中间放置光学材料、机械式或光学式的敏感元件感受被测物理量的变化，使透射光或反射光强度随之发生变化。
所以这种传感器也叫传输回路型光纤传感器。
它的工作原理是：光纤把测量对象辐射的光信号或测量对象反射、散射的光信号直接传导到光电元件上，实现对被测物理量的检测。
为了得到较大的受光量和传输光的功率，这种传感器所使用的光纤主要是孔径大的阶跃型多模光纤。
该光纤传感器的特点是结构简单、可靠，技术上容易实现，便于推广应用，但灵敏度较低，测量精度也不高光纤位移传感器实位移测量器件，利用光纤传输光信号的功能，根据检测到的反射光的强度来测量被测反射表面的距离。
光纤位移传感器属于非功能型光纤传感器。
相关参数：1、光源：高亮度白光LED，直径5mm2、探测器：高灵敏度光敏三极管3、反射式光纤位移传感器光纤芯直径：Φ1+ΦO．265×16长度：50mm检出距离：50mm最小检出距离：0．01mm4、对射式光纤位移传感器光纤芯直径：Φ1长度：50mm检出距离：50mm最小检出距离：0．0lmm5、二维调节支架13mm移动距离，分辨率0．01mm5、电压表(实验箱集成)200mV、2V、20V三档可调光纤位移传感器位移测量原理1．如图是反射式线性位移测量装置光从光源耦合到输入光纤射向被测物体，再被反射回另一光纤，由探测器接收。
光纤位移传感器实验报告
光纤位移传感器实验报告光纤位移传感器实验报告引言光纤位移传感器是一种基于光纤传输原理的高精度测量设备，广泛应用于机械、航空航天、电子等领域。
本实验旨在通过搭建光纤位移传感器实验装置，探究其原理和性能，并对其进行实际应用测试。
一、实验装置搭建实验装置主要由光源、光纤传输线、光纤接收器和信号处理器组成。
首先，将光源连接到光纤传输线的一端，然后将另一端连接到光纤接收器。
在实验过程中，需要保证光纤传输线的稳定性和光源的亮度。
信号处理器用于接收光纤传输线传输过来的信号，并将其转化为位移数值。
二、原理分析光纤位移传感器的工作原理基于光的传输特性。
光纤传感器通过测量光纤中的光信号的强度变化来确定位移的大小。
当物体发生位移时，光纤中的光信号会受到干扰，从而导致光强度的变化。
通过测量光强度的变化，可以计算出位移的数值。
三、性能测试1. 精度测试为了测试光纤位移传感器的精度，我们将其与一个标准测量仪器进行对比。
首先，我们将标准测量仪器测量得到的位移数值作为参考值，然后使用光纤位移传感器进行测量。
通过对比两者的测量结果，可以评估光纤位移传感器的精度。
2. 灵敏度测试光纤位移传感器的灵敏度是指其对位移变化的响应能力。
我们可以通过改变物体的位移大小，然后观察光纤位移传感器的输出值来测试其灵敏度。
在实验中，我们可以逐渐增加物体的位移，然后记录下光纤位移传感器的输出值。
通过分析数据，可以得出光纤位移传感器的灵敏度。
3. 稳定性测试光纤位移传感器的稳定性是指其在长时间使用过程中的性能表现。
为了测试稳定性，我们可以将光纤位移传感器连接到一个振动平台上，然后进行长时间的振动测试。
通过观察光纤位移传感器的输出值，可以评估其在振动环境下的稳定性。
四、实际应用光纤位移传感器在实际应用中具有广泛的用途。
例如，在机械领域，光纤位移传感器可以用于测量机械零件的位移，以确保其工作正常。
在航空航天领域，光纤位移传感器可以用于测量飞机结构的变形，以确保飞机的安全性。
实验五 光纤传感器位移测量
实验五光纤传感器位移测量一、目的1 ．熟悉反射式强度外调制光纤位移传感器的工作原理。
2 ．掌握光纤位移传感器测量位移的方法。
二、实验设备光纤(光电转换器〉、光纤光电传感器实验模块、电压表、示波器、螺旋微仪、反射镜片三、实验原理1 ．光纤导光的基本原理。
光是一种电磁波，一般采用波动理论来分析导光的基本原理。
然而根据光学理论：当所研究对象的几何尺寸（指光纤的芯径）远大于所用光波的波长，而光波又处在折射率变化缓慢的空间时可用“光线”即几何光学这一直观又容易理解的方法来分析光波的传播现象。
根据折射定律：光由光密媒质n0 射向光疏媒质n1时，折射角大于入射角，当入射角增至某一临界角ϕc时，出射光线沿两媒质的分界面传播，当入射角继续增大，ϕ0 >ϕc时，入射光线将不能穿过分界面而被完全反射回光密媒质中，这就是全反射。
光纤是由折射率较高（光密介质）的纤芯和折射率较低（光疏介质）的包层构成的双层同心圆柱结构。
能在光纤中传输的光线是满足全反射条件的子午光线（过光纤的轴心线，传播路径始终在一个平面内。
）和斜光线（不经过光纤轴心，不在一个平面内，它是一空间曲线）这两种光线称为受导光线。
在此只简要说明子午光线入射光纤的情况。
当光线与光纤光轴成θ角入射时，在纤芯内部将以ϕ0入射到纤芯的侧壁。
由于ϕ0>ϕc和n0> n1 ，则光在侧壁上产生连续向前的全反射，光在纤芯内成“之”字形传导，直至由终端射出。
如果入射角θ过大致使ϕ0角不能满足全反射的临界要求，即ϕ0< ϕc，光线会穿过纤芯的侧壁而逸出，产生漏光。
因此，最大入射角θ不能超过下式所要求的值式中，n为光纤所在环境的折射率（若为空气，则n=1），n sin 定义为数值孔径，记作NA，它是衡量光纤集光性能的主要参数。
它表示，无论光源发射功率多大，只有2θ张角内的光才能被光纤接收、传播（全反射），NA愈大，光纤的集光能力愈强。
2．光纤中光波的调制和相关的反射机制。
光纤位移传感器静态实验.
光纤位移传感器静态实验光纤传感器是以光学技术为基础，将被敏感的状态以光信号形式取出。
光信号不仅人能直接感知，而且，利用半导体二极管诸如光电二极管、雪崩光电二极管、发光二极管之类的小型而简单的元件很容易进行光电、电光转换，所以易与高度发展的电子装置匹配，这是光纤传感器的突出优点。
此外，由于光纤不仅是敏感元件而且也是一种优良的低损耗传输线，因此不必考虑测量仪器和被测物体的相对位置，从而特别适用于电子传感器等不太适用的地方。
与其它机械量相比，位移是既容易检测又容易获得高精度的检测量，所以测量中常采用将被测对象的机械量转换成位移来检测的方法。
例如将压力转换成膜的位移，将加速度转换成重物位移等；而且这种方法结构简单，所以位移传感器是机械量传感器中的基本传感器。
光纤位移传感器有强度型和干涉型两大类，本实验所用传感器为反射式强度型光纤传感器。
反射式强度型光纤传感器具有原理简单、设计灵活、价格低廉等特点，并已在许多物理量（如位移、压力、振动、表面粗糙度等）的测量中获得成功应用。
这种位移传感器在小的测量范围内能进行高速位移测量，它具有非接触、探头小、频响高、线性度好等特点。
（一）预习提要1.光纤的结构组成原理及应用。
2.光信号在光纤中的传播原理。
3.螺旋测微器的使用（二）实验目的1．了解光纤位移传感器的原理、结构、性能。
2．用作图法处理数据。
（三）实验仪器DH-CG2000传感器系统实验仪（本实验所用部件包括：主、副电源、差动放大器、光纤传感器、反射台、电压表）。
（四）实验原理1. 光导纤维与光纤传感器的一般原理图1 光纤的基本结构光导纤维是利用光的完全内反射原理传输光波的一种介质。
如图１所示，它是由高反射率的纤芯和包层所组成。
包层的折射率小于纤芯的折射率，直径大致为０.１ｍｍ～０.２ｍｍ。
当光线通过端面透入纤芯，在到达与包层的交界面时，由于光线的完全内反射，光线反射回纤芯层。
这样经过不断的反射，光线就能沿着纤芯向前传播。
光纤传感器的位移特性实验报告
光纤传感器的位移特性实验报告
本文将分析光纤传感器的位移特性实验，介绍器件本身的特性、参数设置、实验方法，测试数据以及实验结果。
光纤传感器是一种新兴的技术，它主要利用光纤的光学特性和检测技术来检测运动物体的物理位移，以及其他物理变化。
它具有小尺寸、低功耗、设备安装方便、非接触式等优点，可用于检测、控制和监视过程中的各种参数，在机器人技术、航空航天技术、发动机控制系统、安全监测、绿色能源等领域中有广泛的应用。
本实验使用的特定型号的光纤传感器器件是由XXX公司生产的，采用高精度表面贴装工艺，结构小巧，反应迅速，适合作为精密机械设备中的传感器使用。
此款器件采用单模光纤非接触式测量，最大位移量可达到±100mm，分辨率为1m以下，误差低于1%。
为了测试光纤传感器的位移特性，设计了一个由钢丝和支架组成的测试装置，将光纤传感器的光路安装在测试装置的两个固定点上，模拟了实际工作环境中的物理位移，测试装置还具有一定的可调性，可以满足不同的测试要求。
根据实验设计，将光纤传感器安装在协调测试装置上，通过实验室校验系统调节设备参数，如增益和温度，以保证测量结果的准确性，将器件设置为双轴平行模式，然后选择不同增益，模拟不同物理位移。
在每组测试中，模拟的位移值为10mm，20mm，30mm，40mm，50mm，60mm，70mm，80mm，90mm，100mm；每组测试都重复进行了三次，以获得有效的测量结果。
根据测量结果，绘制出光纤传感器的位移特性
图，将量测到的位移值与模拟的位移值进行比较，以确定光纤传感器的准确度。
实验结果表明，在测量范围内，光纤传感器的实测位移与模拟位移之间的误差在1μm以内，无论是在纵轴还是横轴方向，测量精度均达到了预期的要求。
光纤位移传感器实验报告
一、实验目的1. 理解光纤位移传感器的工作原理和结构。
2. 掌握光纤位移传感器的测量方法及其在位移检测中的应用。
3. 验证光纤位移传感器的准确性和可靠性。
二、实验原理光纤位移传感器是利用光纤的传输特性，通过测量光纤内传输光的变化来检测位移的一种传感器。
反射式光纤位移传感器是其中一种常见类型，其工作原理如下：1. 光源发射的光经光纤探头照射到被测物体表面。
2. 被测物体反射的光经接收光纤传输至光电转换元件。
3. 光电转换元件将光信号转换为电信号输出。
4. 根据电信号的强弱变化，计算被测物体的位移。
三、实验仪器与设备1. 光纤位移传感器2. 激光光源3. 光功率检测器4. 测微头5. 反射面6. 差动放大器7. 电压放大器8. 数显电压表9. 实验台四、实验步骤1. 搭建实验装置：将激光光源、光路系统、待测物体、光功率检测器等连接好。
2. 调节激光光源的位置和光路系统，使激光能够正常发出。
3. 将光纤位移传感器连接到光功率检测器，并调整其位置，使其与待测物体表面保持一定距离。
4. 旋转测微头，使光纤探头与待测物体表面接触，记录初始位移值。
5. 逐渐增加待测物体的位移，记录每个位移值对应的输出光功率。
6. 分析实验数据，绘制位移-光功率曲线，计算位移与光功率之间的关系。
五、实验结果与分析1. 通过实验，验证了光纤位移传感器在位移检测中的应用。
2. 实验结果表明，光纤位移传感器具有以下特点：- 高灵敏度：位移变化对光功率的影响较大，可以精确测量微小位移。
- 高稳定性：光纤传感器受外界环境干扰较小，具有较好的稳定性。
- 抗干扰能力强：光纤传感器对电磁干扰、温度变化等具有较强的抗干扰能力。
3. 实验数据表明，光纤位移传感器的输出光功率与位移之间存在线性关系，可以用于精确测量位移。
六、实验总结1. 通过本次实验，我们了解了光纤位移传感器的工作原理和结构。
2. 掌握了光纤位移传感器的测量方法及其在位移检测中的应用。
光纤位移传感器实验报告
光纤位移传感器实验报告篇一:光纤位移传感器测位移特性实验实验二十六光纤位移传感器测位移特性实验一、实验目的:了解光纤位移传感器的工作原理和性能。
二、基本原理:光纤传感器是利用光纤的特性研制而成的传感器。
三、器件与单元:主机箱中的?15V直流稳压电源、电压表;,型光纤传感器、光纤传感器实验模板、测微头、反射面(抛光铁圆片)。
四、实验步骤:1、观察光纤结构:二根多模光纤组成Y形位移传感器。
将二根光纤尾部端面(包铁端部)对住自然光照射，观察探头端面现象，当其中一根光纤的尾部端面用不透光纸挡住时，在探头端观察面为半圆双D形结构。
2、按图安装、接线。
?安装光纤:安装光纤时，要用手抓捏两根光纤尾部的包铁部分轻轻插入光电座中,绝对不能用手抓捏光纤的黑色包皮部分进行插拔，插入时不要过分用力,以免损坏光纤座组件中光电管。
?测微头、被测体安装:调节测微头的微分筒到5mm处(测微头微分筒的0刻度与轴套5mm刻度对准)。
将测微头的安装套插入支架座安装孔内并在测微头的测杆上套上被测体(铁圆片抛光反射面)，移动测微头安装套使被测体的反射面紧贴住光纤探头并拧紧安装孔的紧固螺钉。
3、将主机箱电压表的量程切换开关切换到20V档，检查接线无误后合上主机箱电源开关。
调节实验模板上的RW、使主机箱中的电压表显示为0V。
4、逆时针调动测微头的微分筒，每隔0.1mm(微分筒刻度0,10、10,20……)读取电压表显示值线性度最好区域:5、根据表26数据画出实验曲线并找出线性区域较好的范围计算灵敏度和非线性误差。
实验完毕，关闭电源。
实验二十七光电传感器测转速实验一、实验目的:了解光电转速传感器测量转速的原理及方法。
二、基本原理:光电式转速传感器有反射型和透射型二种，本实验装置是透射型的(光电断续器也称光耦)，传感器端部二内侧分别装有发光管和光电管，发光管发出的光源透过转盘上通孔后由光电管接收转换成电信号，由于转盘上有均匀间隔的6个孔，转动时将获得与转速有关的脉冲数，脉冲经处理由频率表显示,，即可得到转速,=10f。
大学物理光纤传感器实验报告
大学物理光纤传感器实验报告一、实验目的1、了解光纤传感器的工作原理和基本结构。
2、掌握光纤传感器测量位移、温度等物理量的方法。
3、学会使用相关仪器对光纤传感器的性能进行测试和分析。
二、实验原理光纤传感器是一种将被测对象的状态转变为可测的光信号的传感器。
它基于光在光纤中传输时的特性，如光的强度、波长、相位等会受到外界因素的影响而发生变化。
在位移测量中，通常利用光纤的微弯损耗原理。
当光纤发生弯曲时，光在纤芯和包层界面的全反射条件被破坏，从而导致光的传输损耗增加。
通过测量光强的变化，可以得到光纤的弯曲程度，进而推算出位移量。
在温度测量中，常采用光纤的热光效应或热膨胀效应。
热光效应指的是光纤材料的折射率随温度变化而改变，从而影响光的传输特性；热膨胀效应则是光纤的长度随温度变化而伸长或缩短，导致光程发生改变。
三、实验仪器1、光纤传感器实验仪：包括光源、光纤探头、光电探测器、信号处理电路等。
2、位移台：用于精确控制位移量。
3、温控箱：提供稳定的温度环境。
4、数字示波器：用于观测和记录电信号。
5、计算机：用于数据采集和处理。
四、实验步骤1、位移测量实验连接好实验仪器，打开光源和信号处理电路。
将光纤探头固定在位移台上，调整探头与被测物体的初始距离。
缓慢移动位移台，改变探头与被测物体的距离，同时观察数字示波器上输出信号的变化。
记录不同位移量对应的输出电压值，并绘制位移电压曲线。
2、温度测量实验将光纤探头放入温控箱中，设置不同的温度值。
等待温度稳定后，记录数字示波器上的输出电压值。
绘制温度电压曲线。
五、实验数据及处理1、位移测量实验数据｜位移（mm）｜输出电压（V）｜｜｜｜｜00|05|｜05|12|｜10|18|｜15|23|｜20|28|以位移为横坐标，输出电压为纵坐标，绘制位移电压曲线。
通过对曲线进行拟合，可以得到位移与输出电压之间的线性关系。
2、温度测量实验数据｜温度（℃）｜输出电压（V）｜｜｜｜｜200|08|｜300|15|｜400|21|｜500|28|｜600|35|同样以温度为横坐标，输出电压为纵坐标，绘制温度电压曲线。
光纤传感器实验报告
《传感器原理》课程实验光强调制型光纤位移传感器测量位移和粗糙度实验一．实验目的：1.了解光纤位移传感器的工作原理2.了解光纤位移传感器的输出特性3.加深对传感器一些主要静态性能指标的理解二．实验要求：根据实验测得的数据，加深对光纤位移传感器的输出特性的理解。
掌握MATLAB基本的数据拟合方法。
掌握放大器的使用。
三．实验仪器：位移标定架1台简易光纤位移传感器硬件系统1套万用表1个直流稳压电源1台四．实验原理：光强调制型光纤位移传感器是一种非功能型光纤传感器，光纤只起到传光的作用，该传感器是一基于改变反射面与光纤端面之间距离的反射光强调制型传感器反射面是被测物体的表面。
如图：实验中光纤组合探头端面即是光纤端面，标定架实验反射面即是被测物体表面，光源是DU B光敏三极管。
光纤组合探头如图：红外发光二级管，光敏元件是3912固定物体反射面标定架如图：光纤探头固定在孔中，利用螺旋测微器精确该表实验反射面的位移。
由于反射面与探头的距离改变了，那么光敏三极管感受的光强就要发生变化，最后将这个变化反映在硬件系统的输出上。
光纤位移传感器的输出特性如图：从图中可以看出随着D（探头和实验面的距离）的增大，输出电压V即光通量，先增大后减小，但在增大过程中灵敏度太高，所以实验将D控制在灵敏度相对较低的AB段，即事先先让反射面和探头端面的距离跨过灵敏度高的区域。
五．实验步骤：1．在放置光纤探头的孔里固定光纤探头2．连接数据传输线和电源线。
±, 5+）3．打开电源，调整电源到实验要求的大小（154．适当调整反射面到光纤探头的距离（1cm左右），然后将螺旋测微器游动端定在0点。
5．打开简易光纤位移传感器硬件系统的开关，指示灯亮表示电路已经通电。
6．将万用表调到20V档和硬件系统相连观察输出。
7．正方向转动测微器每转动两圈记一次万用表读数，记七次。
然后再反方向转动每转动两圈记一次万用表读数，记七次到0。
（注意只能往一个方向转动避免产生回程误差）重复上面的测量步骤三次。
光纤传感器的位移特性实验
实验二十五光纤传感器的位移特性实验一、实验目的了解光纤位移传感器的工作原理和性能.二、实验内容用传光型光纤测位移.三、实验仪器光纤传感器、光纤传感器实验模板、数显单元、测微头、直流源、反射面（用电涡流传感器的铁测片做反射面）。
四、实验原理本实验采用的是传光型光纤,它由两束光纤混合后,组成Y型光纤，半园分布即双D型一束光纤端部与光源相接发射光束,另一束端部与光电转换器相接接收光束.两光束混合后的端部是工作端亦称探头，它与被测体相距X,由光源发出的光纤传到端部出射后再经被测体反射回来，另一束光纤接收光信号由光电转换器转换成电量，而光电转换器转换的电量大小与间距X有关，因此可用于测量位移。
五、实验注意事项1、实验时注意光纤探头与反射面保持平行，调整光纤探头使其位于反射面的圆心上。
2、实验前应用纸巾擦拭反射面，以保证反射效果。
六、实验步骤1、根据图9－1安装光纤位移传感器，二束光纤插入实验板上的座孔上。
其内部已和发光管D及光电转换管T 相接。
图9－1 光纤传感器安装示意图2、将光纤实验模板输出端VO1与数显单元相连，见图9－2。
图9－2光纤传感器位移实验接线图3、调节测微头，使探头与反射面圆平板接触。
4、实验模板接入±15V电源，合上主控台电源开关，调RW使数显表显示值最小，然后微调测微头使数显表显示为0。
000（电压选择置2V档）。
5、旋转测微头，被测体离开探头,每隔0.05mm读出数显表值，将其填入下表：(实验结论:1、本实验每隔0.05mm是相对位置，起始值看做0。
05mm即可,无需从测微头上读绝对位置值。
每旋转0.05mm，输出的电压的增量应该大致相等.2、由于学生做实验可能不能正确的找到起始点，导致采集的数据不在线性范围内，从而影响数据采集的线性度,可以让学生从选取的起始点开始计数，多计几组数据,然后选取线性度较好的十组数据,填入下表。
3、如果只看本实验的线性情况，可选取十组较好的数据填入下表,若要看到光纤传感器的整个变化趋势，则至少应该记录25组数据，其V—X曲线见思考题答案)X（mm）V(v）6、根据上表数据,作光纤位移传感器的位移——输出曲线图。
光纤传感器的位移测量与及数值误差分析实验
实验报告：实验07（光纤传感器的位移测量与及数值误差分析实验）实验一：光纤传感器位移特性实验一、实验目的：了解光纤位移传感器的工作原理和性能，测量其静态特性实验数据。
学会对实验测量数据进行误差分析。
二、基本原理：本实验采用的是传光型光纤，它由两束光纤混合后，组成Y 型光纤，半园分布即双D 分布，一束光纤端部与光源相接发射光束，另一束端部与光电转换器相接接收光束。
两光束混合后的端部是工作端亦称探头，它与被测体相距X，由光源发出的光纤传到端部出射后再经被测体反射回来，另一束光纤接收光信号由光电转换器转换成电量，而光电转换器转换的电量大小与间距X 有关，因此可用于测量位移。
三、器件与单元：主机箱、光纤传感器、光纤传感器实验模板、测微头、反射面。
四、实验数据：实验数据记录如下所示：表1光纤位移传感器输出电压与位移数据实验二：随机误差的概率分布与数据处理1.利用Matlab语句（或C语言），计算算术平均值和标准差（用贝塞尔公式）clc; clear;l=[20.42 20.43 20.40 20.43 20.42 20.43 20.39 20.30 20.40 20.43 20.42 20.41 20.39 20.39 20.40];%例2-22数据v0=l-mean(l)%残差列M1=mean(l)%算术平均值M2=std(l)%标准差计算结果数据分布2.利用Matlab语句（或C语言），用残余误差校核法判断测量列是否存在线性和周期性系统误差%残余误差校核法校核线性系统误差N=length(l)%原数组长度if(mod(N,2))%求数组半长K=(N+1)/2elseK=(N)/2endA1=0;delta=0;%delta=A1-A2for i=1:K;%计算前半部分残差和A1=A1+v0(i);endA2=0;for j=K+1:N;%计算后半部分残差和A2=A2+v0(j);endA1;A2;fprintf('Delta校核结果\n');delta=A1-A2%校核结果%阿贝-赫梅特准则校核周期性系统误差u=0for i=1:N-1;u=u+v0(i)*v0(i+1);endu=abs(u)if((u-sqrt(N-1)*M30)>0)fprintf('存在周期性系统误差\n');elsefprintf('未发现周期性系统误差\n');end运行结果可见delta近似于0，由马利克夫准则可知，此案例中应用的残余误差校核法无法确定是否存在系统误差。
《传感器及检测技术》实验5 光纤传感器位移特性及测速实验
实验五光纤传感器位移特性及测速实验一、实验目的了解反射式光纤位移传感器的原理与应用。
了解光纤位移传感器用于测转速的方法。
二、实验仪器Y 型光纤传感器、测微头、反射面、差动放大器、电压放大器、数显电压表、频率/转速表、转动源、示波器、直流稳压电源。
三、实验原理反射式光纤位移传感器是一种传输型光纤传感器。
其原理如图5-1 所示，光纤采用Ｙ型结构，两束光纤一端合并在一起组成光纤探头，另一端分为两支，分别作为光源光纤和接收光纤。
光从光源耦合到光源光纤，通过光纤传输，射向反射面，再被反射到接收光纤，最后由光电转换器接收，转换器接收到的光源与反射体表面的性质及反射体到光纤探头距离有关。
当反射表面位置确定后，接收到的反射光光强随光纤探头到反射体的距离的变化而变化。
显然，当光纤探头紧贴反射面时，接收器接收到的光强为零。
随着光纤探头离反射面距离的增加，接收到的光强逐渐增加，到达最大值点后又随两者的距离增加而减小。
反射式光纤位移传感器是一种非接触式测量，具有探头小，响应速度快，测量线性化（在小位移范围内）等优点，可在小位移范围内进行高速位移检测。
图5-1 反射式光纤位移传感器原理图5-2 光纤位移传感器安装示意图在测速时，需利用光纤位移传感器探头对旋转被测物反射光的明显变化产生电脉冲，经电路处理即可测量转速。
四、实验内容与步骤（1）光纤传感器位移特性实验1．光纤传感器的安装如图5-2 所示，将Y 型光纤结合处安装在传感器固定支架上，光纤分叉两端插入“光纤插座”中。
探头对准镀铬反射板（铁质材料圆盘），固定在测微头上。
按图5-3接线，电压放大器的输出接直流电压表。
2．将测微头起始位置调到10cm处，手动使反射面与光纤探头端面紧密接触，固定测微头。
3．将“差动变压器”与“电压放大器”的增益调节旋钮调到中间位置。
打开直流电源开关。
4．将“电压放大器”输出端接到直流电压表（20V档），仔细调节调零电位器使电压表显示为零。
5．旋动测微器，使反射面与光纤探头端面距离增大，每隔0.2ｍｍ读出一次输出电压Ｕ值，图5-3 光纤位移传感器接线图(2）光纤传感器测速实验1．将光纤传感器安装在传感器升降架上，使光纤探头对准转动盘边缘的反射点，探头距离反射点1mm左右（在光纤传感器的线性区域内）。
光纤位移实验实验报告
光纤位移实验实验报告实验报告：光纤位移实验一、实验目的：1. 掌握光纤位移测量原理和方法。
2. 熟悉光纤位移测量仪器的使用。
3. 观察并分析光纤位移实验现象。
4. 进一步了解光纤在位移测量中的应用。
二、实验原理：光纤位移测量是利用光纤的光学特性实现的一种非接触式位移测量方法。
光纤位移传感器由光纤传感头、光纤连接线、光纤光源和光纤检测器等组成。
当被测物体发生位移时，传感器通过测量光纤传感头上表面的光强变化来计算物体的位移。
实验中通常使用的原理是利用微小的位移引起光纤端面的反射光强变化。
光纤传感头的端面经过特殊处理，可以使光纤端面处于全反射状态。
当物体位移时，光纤端面受到微小的变形，导致反射光的入射角发生改变，进而改变了反射光的强度。
通过测量光纤端面反射光的强度变化，可以计算出被测物体的位移。
三、实验步骤：1. 将光纤位移传感器连接到光纤测量仪器上。
2. 将光纤传感头固定在实验台上，确保其对准待测物体。
3. 调整光纤传感头的位置，使其与待测物体接触。
4. 通过光纤测量仪器进行校准，调整其工作参数使其适应当前实验环境。
5. 在光纤测量仪器上设置起始位移值。
6. 手动移动待测物体，观察光纤测量仪器显示的位移数值。
7. 记录测量结果，并计算位移的精度和稳定性。
四、实验结果与分析：在实验进行中，我们观察到光纤测量仪器能够实时显示被测物体的位移数值，并且具有较高的精度和稳定性。
在实验过程中，我们改变了待测物体的位移范围和速度，发现光纤测量仪器都能够准确地测量出位移数值，并且与实际值基本一致。
通过对实验结果的分析，我们发现光纤位移测量具有以下特点：1. 非接触式测量：由于光纤传感头与被测物体不直接接触，因此不会对被测物体产生影响。
2. 高精度：光纤测量仪器能够实时测量微小的位移，并且具有较高的测量精度。
3. 快速响应：光纤位移传感器能够实时监测位移的变化，并且反应速度较快。
4. 长距离传输：光纤传感器可以通过光纤连接线与光纤测量仪器进行远距离传输，适用于一些需要远程监测位移的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验五光纤传感器位移测量一、目的1 ．熟悉反射式强度外调制光纤位移传感器的工作原理。
2 ．掌握光纤位移传感器测量位移的方法。
二、实验设备光纤(光电转换器〉、光纤光电传感器实验模块、电压表、示波器、螺旋微仪、反射镜片三、实验原理1 ．光纤导光的基本原理。
光是一种电磁波，一般采用波动理论来分析导光的基本原理。
然而根据光学理论：当所研究对象的几何尺寸（指光纤的芯径）远大于所用光波的波长，而光波又处在折射率变化缓慢的空间时可用“光线”即几何光学这一直观又容易理解的方法来分析光波的传播现象。
根据折射定律：光由光密媒质n0 射向光疏媒质n1时，折射角大于入射角，当入射角增至某一临界角ϕc时，出射光线沿两媒质的分界面传播，当入射角继续增大，ϕ0 >ϕc时，入射光线将不能穿过分界面而被完全反射回光密媒质中，这就是全反射。
光纤是由折射率较高（光密介质）的纤芯和折射率较低（光疏介质）的包层构成的双层同心圆柱结构。
能在光纤中传输的光线是满足全反射条件的子午光线（过光纤的轴心线，传播路径始终在一个平面内。
）和斜光线（不经过光纤轴心，不在一个平面内，它是一空间曲线）这两种光线称为受导光线。
在此只简要说明子午光线入射光纤的情况。
当光线与光纤光轴成θ角入射时，在纤芯内部将以ϕ0入射到纤芯的侧壁。
由于ϕ0>ϕc和n0> n1 ，则光在侧壁上产生连续向前的全反射，光在纤芯内成“之”字形传导，直至由终端射出。
如果入射角θ过大致使ϕ0角不能满足全反射的临界要求，即ϕ0< ϕc，光线会穿过纤芯的侧壁而逸出，产生漏光。
因此，最大入射角θ不能超过下式所要求的值式中，n为光纤所在环境的折射率（若为空气，则n=1），n sin 定义为数值孔径，记作NA，它是衡量光纤集光性能的主要参数。
它表示，无论光源发射功率多大，只有2θ张角内的光才能被光纤接收、传播（全反射），NA愈大，光纤的集光能力愈强。
2．光纤中光波的调制和相关的反射机制。
通过光纤传感器的敏感头（或传感臂）与外界待测对象相互作用，将待测量的信号传递到光纤内的导光波中，或信息加载于光波之上，这个过程称为光纤中光波的调制，简称光调制。
外界待测量可能引起光的强度、波长（颜色）、频率、相位和偏振态等性质发生变化，从而构成强度、波长、频率、相位和偏振态调制原理。
利用外界因素改变光纤中光的强度，通过测量光强的变化来测量外界物理量的原理称为光强度调制。
（光电探测器只能探测光的强度。
）光强度调制分为外调制和内调制两种形式。
外调制的调制过程发生在光纤以外的环节，光纤本身特性不变，光纤只起传光作用，属于传光型；内调制过程发生在光纤内部，是通过光纤本身特性的改变来实现光强度的调制，属于功能型。
实现光强度调制的反射机制：两根光纤并排放置，一根是发送光纤，一根是接收光纤，在光纤端而前放置反射体，当反射体距光纤端面距离发生变化时，接收光纤收到的光功率发生变化，构成了反射型光强调制装置。
由此可探测反射体的位移变化，从而检测出引起反射体位置变化的因素量。
3．反射式强度外调制光纤传感器位移测量原理。
反射式光纤位移传感器如图5-2所示。
光纤采用Y型结构，两束光纤一端合并成光纤束探头（半圆型、同心圆型或随机分布型）；另一端分为两束，分别作为光源光纤和接收光纤，只起传输信号的作用。
当光发射器发生的红外光（为非相干光）经光源光纤照射至反射体，被反射的一部分光经接收光纤入射光探测元件进行光电转换，然后经光电变换电路输出稳定的电信号。
接收光纤接收的光强主要决定于反射体距探头的距离，通过对光强的检测而得到位移量。
分析如下：见图5-3所示，设光纤的折射率剖面为阶跃型，光纤数值孔径光线探头中的输入光纤（光源光纤）与输出光纤（接收光纤）间距为d（ 微米数量级）光纤直径为2r，探头端面与反射体之距为x。
如输出光纤接收的光强等效于输入光纤像发出的光强，则输出光纤端面位于输入光纤的像光纤发出的光锥底面之外，没有光反射到输出光纤中输出光纤端面完全位于输入光纤的像光纤发出的光锥底面内，反射到输出光纤中的光强达到最大值。
由于受光面积是反射体与光纤探头间距x的函数，因此经由光电变换器产生的电信号也是x的单值函数，并在一定范围内呈近似线性关系。
当光纤探头紧贴反射片（体）时，输入光纤发出的光无法被输出光纤接受，此时无光电流。
当反射片远离光纤探头时，输入光纤照亮反射片的面积将逐渐增大，相应地，输出光纤端面上被照亮的面积也逐渐增大，即接收的光通量随之增多，因而产生一个近似线性的输出信号。
图5-4是光纤传感器的位移——输出电压关系曲线。
图中O~a段（前沿）线性度好，灵敏度高，是光纤位移传感器的正常工作范围，当位移x继续加大至曲线a~b段（后沿）输出电压反而迅速下降，线性被破坏。
[实验单元]Y型多膜玻璃光纤，光电变换器，直流稳压源，数字电压/频率表，示波器，支架，反射片，测微头，低频振荡器，激振电路I。
[注意事项]1．光电变换器工作时V0最大输出电压以2V左右为好，可通过调节增益电位器来控制。
2．实验时请保持反射镜片的洁净及与光纤端面的平行度。
3．工作时光纤端面不宜长时间直照强光，以免内部电路受损。
4．注意背景光对实验的影响。
5．光纤勿成锐角曲折。
[实验附录]光纤的简单结构和分类。
（1）结构见图5-6，光纤包括纤芯、包层和涂敷层，是一多层介质构成的对称圆柱体。
纤芯直径约为5~75微米。
纤芯外面有包层，包层有一层、二层、（内、外包层）或多层，（称为多层结构）但总直径在100~200微米上下。
纤芯的折射率略高于包层的折射率。
两者细微的区别，保证光主要限制在纤芯里进行传输。
包层外面还要涂涂料，作用是增加光纤机械强度，保护光纤不受外来的损害。
光纤的最外层是外套，这是一种塑料管，起保护作用。
不同颜色的塑料管可用以区别各种光纤。
许多光纤绕在一起组成光缆，光缆里光纤数量的多少视需要而定。
光纤的结构一般用折射率沿径向的分布函数来表征，这种分布函数称为光纤的折射率剖面（或断面）。
为了简略地表示出光纤的剖面特征，（对于单包层光纤）引入纤芯包层相对折射率差作为剖面参数，其定义为lg i 普通光纤的折射率分布一般有两种：一种是光纤材料的折射率为均匀阶跃的，称为阶跃型，见图 5-7（a ）所示，n 0 为 纤芯折射率， n 1为包层折射率，n 0 > n 1 ；另一种是纤芯材料折射率沿光纤径向递减，称为梯度型或渐变型，见图 5-7（b ）所示。
（2）分类光纤传输的光波，可分解为沿纵轴向传播和沿横切向传播的两种平面波成分。
后者在纤 芯和包层的界面上会产生反射；当它在横切向往返一次的相位变化为 的整数倍时，将形 成驻波。
形成驻波的光线组称为模；它是离散存在的，即某种光纤只能传输特定模数的光。
按传输模分。
单模光纤；纤芯直径仅几个微米，加包层和涂敷层也仅几十微米到 125 微米。
纤芯直径接近波长。
其折射率差小到百分之零点几。
多模光纤：纤芯直径有 50 ⎧ m ，加 包层和涂敷层有 150 ⎧ m ，纤芯直径远大于波长。
多模光纤传输的模数多，其折射率差 n ⊗ =0.01~0.02。
根据光纤的折射率沿径向分布函数不同又进一步分为单模阶跃型光纤，多模阶跃型光纤 和多模梯度型光纤。
除此之外，光纤还按其制作材料、制作方法、用途等方法来分类。
2、光纤的基本特性。
信号通过光纤时光纤的损耗和色散是光纤传输的主要特性。
（1）损耗设光纤入射端与出射端的光功率分别为 P i 和 P 0 ，光纤长度为 L （km ），则光纤的损耗〈 (db / km )可用下式计算：〈 = 10 L P P 0（5-3） 它是表征光纤传输特性的一个重要参数。
引起光纤损耗的因素为吸收损耗和散射损耗。
物质的吸收作用将使传输的光能变成热 能，造成光功率的损失。
光纤对于不同波长的吸收率是不同的。
散射损耗是由光纤的材料及 其不均匀性或其几何尺寸的缺陷引起的。
光纤弯曲使其边界条件发生变化，以致光在光纤中 无法进行全近射传输也会造成散射损耗。
二十一世纪七十年代后期，在长波区域，光纤损耗已降低到 0.2db/km ，该值已接近光纤 损耗的理论极限。
（2）色散输入脉冲在光纤传输过程中由于光波的群速度不同而出现的脉冲展宽现象称为光纤的 色散。
它会使传输的信号脉冲发生畸变，从而限制了光纤的传输带宽。
它是影响光纤信息容 量的重要参量。
-光纤色散有三种：材料色散，结构色散，多模色散。
多模色散对阶跃型多模光纤的影响较大，材料色散和结构色散对单模光纤的影响较大。
3．光纤、光源、探测元件型号、规格。
光纤：多模玻璃光纤，芯径为50 m，数值孔径NA=0.63。
光源：半导体面发光二极管，（LED）发出红外光。
探测元件：光敏三极管3DU。
4．半导体发光二极管简介。
如图5-8，在P-N结上加一正向电压，此时P-N结势垒高度下降，耗尽层变薄，则从正极的P区向P-N结区注入带正电荷的粒子-空穴，而从负极的N区向P-N结区注入带负电荷的电子，两者在P-N结附近相遇而结合-复合，把所具有的能量以光子的形式释放出来，因此发光二极管是把电能转为光能的转换器。
根据所用材料禁带宽度的不同，发光管发出不同颜色的光，目前有发出红外、红、橙、黄、绿、蓝等不同颜色的二极管。
发光二极管的特点是体积小、工作电流小、工作电压低、抗震、耐冲击、寿命长。
发光二极管是电流控制器件，最大工作电流不能超过极限，要有限流措施。
发光二极管的驱动电流应工作在电光特性的线性区，使发出的光功率和驱动电流成正比变化。
调制信号的频率要和发光二极管的响应时间匹配，调制频率最高为几十兆赫。
