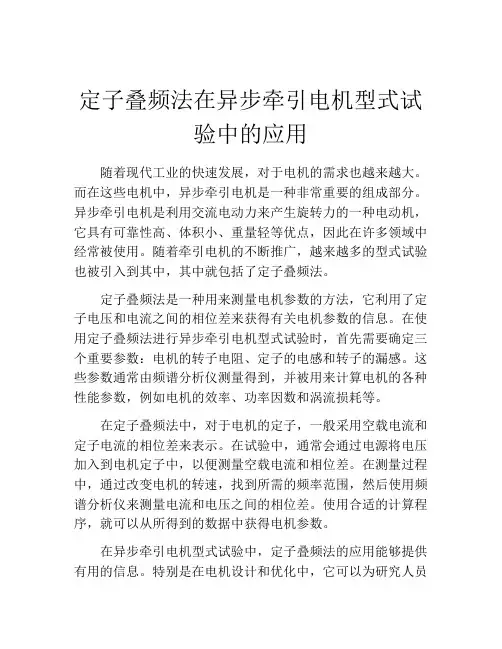

定子叠频法在异步牵引电机型式试验中的应用
定子叠频法在异步牵引电机型式试验中的应用随着现代工业的快速发展，对于电机的需求也越来越大。
而在这些电机中，异步牵引电机是一种非常重要的组成部分。
异步牵引电机是利用交流电动力来产生旋转力的一种电动机，它具有可靠性高、体积小、重量轻等优点，因此在许多领域中经常被使用。
随着牵引电机的不断推广，越来越多的型式试验也被引入到其中，其中就包括了定子叠频法。
定子叠频法是一种用来测量电机参数的方法，它利用了定子电压和电流之间的相位差来获得有关电机参数的信息。
在使用定子叠频法进行异步牵引电机型式试验时，首先需要确定三个重要参数：电机的转子电阻、定子的电感和转子的漏感。
这些参数通常由频谱分析仪测量得到，并被用来计算电机的各种性能参数，例如电机的效率、功率因数和涡流损耗等。
在定子叠频法中，对于电机的定子，一般采用空载电流和定子电流的相位差来表示。
在试验中，通常会通过电源将电压加入到电机定子中，以便测量空载电流和相位差。
在测量过程中，通过改变电机的转速，找到所需的频率范围，然后使用频谱分析仪来测量电流和电压之间的相位差。
使用合适的计算程序，就可以从所得到的数据中获得电机参数。
在异步牵引电机型式试验中，定子叠频法的应用能够提供有用的信息。
特别是在电机设计和优化中，它可以为研究人员提供有价值的数据。
例如，在设计高效率电机时，定子叠频法可以帮助测量电机的效率和功率因数，以便更好地理解电机的性能。
在电机健康状态监测中，定子叠频法还可以帮助检测电机的故障，例如定子匝间短路和转子损坏等。
总的来说，定子叠频法是一种可靠的方法，可以有效地测量电机的各种参数，并提供有价值的信息，从而帮助电机设计者和研究人员更好地理解电机的性能和故障情况。
在异步牵引电机型式试验中的应用也将愈发广泛，不断推动着电机科技的发展。
