实验三 模特法分析
“MOD法”实验报告

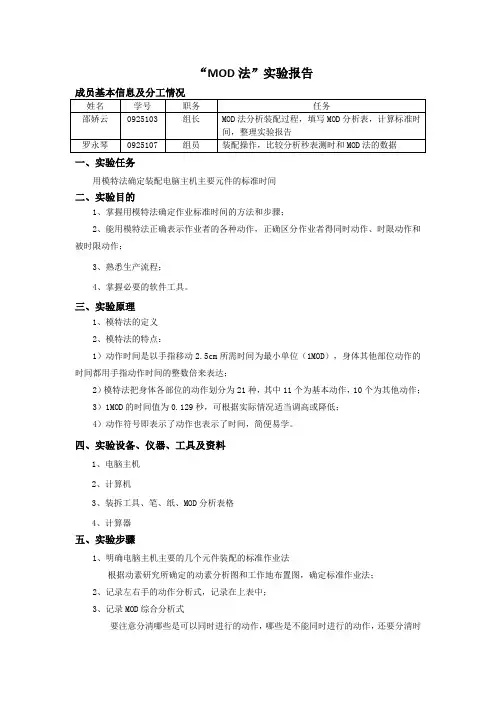

“MOD法”实验报告一、实验任务用模特法确定装配电脑主机主要元件的标准时间二、实验目的1、掌握用模特法确定作业标准时间的方法和步骤；2、能用模特法正确表示作业者的各种动作，正确区分作业者得同时动作、时限动作和被时限动作；3、熟悉生产流程；4、掌握必要的软件工具。
三、实验原理1、模特法的定义2、模特法的特点：1）动作时间是以手指移动2.5cm所需时间为最小单位（1MOD），身体其他部位动作的时间都用手指动作时间的整数倍来表达；2）模特法把身体各部位的动作划分为21种，其中11个为基本动作，10个为其他动作；3）1MOD的时间值为0.129秒，可根据实际情况适当调高或降低；4）动作符号即表示了动作也表示了时间，简便易学。
四、实验设备、仪器、工具及资料1、电脑主机2、计算机3、装拆工具、笔、纸、MOD分析表格4、计算器五、实验步骤1、明确电脑主机主要的几个元件装配的标准作业法根据动素研究所确定的动素分析图和工作地布置图，确定标准作业法；2、记录左右手的动作分析式，记录在上表中；3、记录MOD综合分析式要注意分清哪些是可以同时进行的动作，哪些是不能同时进行的动作，还要分清时限动作和被时限动作；4、计算正常作业时间根据上表中的MOD综合分析式，计算模特值，换算成普通时间正常作业时间=MOD值×0.1295、决定宽放时间取宽放率为：15%。
宽放时间=正常时间×宽放率6、计算标准时间：标准时间=平均操作时间×评比系数+宽放时间7、将计算出的标准作业时间值与秒表测时实验所得的标准作业时间值进行对比分析。
正常情况下，两个数值应该比较接近，若相差较大，分析原因。
六、实验数据及结果分析1、MOD分析表操作单元1MOD值合计=49操作单元3MOD 值合计=49操作单元4MOD 值合计=49操作单元5操作6操作7MOD值合计=39 操作8MOD值合计=30操作单元9MOD值合计=30 正常作业时间=339×0.129=43.731s宽放时间=43.731×15%=6.56s标准时间=43.731×1.1+6.56=54.66s2、与秒表测时的数据进行对比，分析两个标准时间以及两个时间相差较大的原因，并评价哪个标准时间更准？秒表测时标准时间=80.18s模特法测试标准时间=54.66s秒表测时采用的是抽样统计的办法，选取样本的时候完全是随机的，同时人在进行操作的时候也会存在一些不可避免的停顿或延误；而模特法是排除意外因素，只对人体动作进行时间研究，每个动作都有标准的时间，根据分析操作的动作来进行时间的测量。
MOD法(模特法)
PTS法名称
英文名
发明时间
原创人
数据来源
动作时间分析 Motion Time
（MTA)
Analysis
工作因素系统 Work Factor System （WF)
方法时间衡量
（MTM）
Methods Time
Measurement
模特法 （MOD)
Arrangement of Predetermined Time Standard
YOUR SITE HERE
一、预定时间标准
1.2 预定时间标准法的特点
不需要定额 分析阶段可同时对该作业时间值和作业方法进行分析研究 可以正确地掌握作业方法，还可以预先设计最佳的作业方
法 基本不用秒表，各工厂、车间制定的标准易保持一致
YOUR SITE HERE
一、预定时间标准
YOUR SITE HERE
一、预定时间标准
1.1 预定时间标准法的概念
预定时间标准法(Predetermined Time System) 简称PTS法,是国际公认的制定时间标 准的先进技术。它利用预先为各种动作制定的 时间标准来确定进行各种操作所需要的时间。 它无须通过直接观察和测定来决定工作的“正 常时间”，而是直接将组成工作的各动作单元 顺序地记录后，按每个单元的特性逐项分析查 表，求其时间值，然后累加，即为该工作的正 常时间，再予以宽放即得标准时间。
3）计算动作时间的精度（对1min以上的作业）并不低于其 它PTS法
YOUR SITE HERE
二、MOD法
2.3 模特法基本动作的分类与说明
（1）移动动作：（M） （5种 ） （2）终结动作： 抓取G （3种 ）和放置P （3种 ） （3）身体及其它动作： （10种 ）
作业测时---作业测定的时间研究
模特法实例某厂有一条汽车用发电机的装配生产线。
现介绍如何用作业测定的方法确定该流水生产线的标准时间并对其进行改善。
该发电机装配主要包括：前盖、轴承、轴承盖、定子、压块及螺钉、转子、后盖总成（包括后盖和整流桥）、皮带轮、调节器、硅脂、集电环保护套、黑罩盖和一些装配件。
第1工位动作因素分析双手操作程序作业内容上料定位工位号 1 工作地布置位置MOD数139 时间秒 17.931 定员 1 单元左手时间右手动作叙述分析式次数MOD 次数分析式动作叙述 1 从工位器具中拿取前盖并判断型号M4G1E2D3 1 102 将前盖放置于随行板上 M4P2 1 63 从工位器具中拿取定子并判断型号M4G1E2D3 1 104 将定子放入前盖M4P5 1 9 5 校正定子位置M2R2 1 4 校正定子位置6 校正引出线M1R2 3 9 3 M1R2 校正引出线7 取压板M3G3 4 24 4 M3G3 取螺钉8 组合压板与螺钉M3P5 4 32 组合压板与螺钉9 32 4 M3P5将组合件插入前盖镙孔 10 按下绿色按钮放行M3G0 1 3 1 M3G0 按下绿色按钮放行总计139 UT通过对这八个操作单元的10次观测，得到每个操作单元的平均操作时间。
单元1，2，3，5，6，8的评比系数为110%，而第4，7操作单元的评比系数为100%，以第1单元为例，（宽放率为15%）则：正常时间观测时间X 评比系数0.143 X 110% 0.157 标准时间正常时间 X（1+宽放率）0.157 X 1+15% 0.181 如此类推，将各单元的标准时间之和求出后，即得组装手电筒的作业时间。
感动中国人物――蓝领专家孔祥瑞天津港（集团）煤码头公司孔祥瑞操作队队长兼党支部书记，高级技师。
2006年“感动中国”人物。
武汉理工大学杰出校友。
他先后主持开展技术革新项目150多个，获多项国家专利，为企业创效近9600万元，成为人人敬佩的“知识型产业工人”。
MOST分析

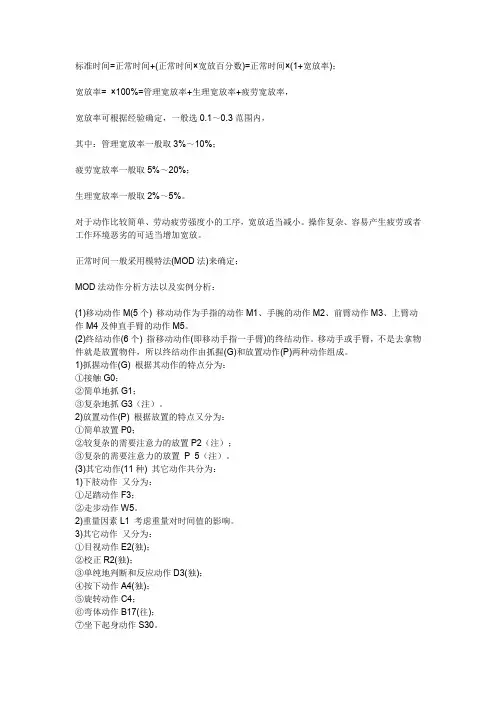

标准时间=正常时间+(正常时间×宽放百分数)=正常时间×(1+宽放率)；宽放率= ×100%=管理宽放率+生理宽放率+疲劳宽放率，宽放率可根据经验确定，一般选0.1～0.3范围内，其中：管理宽放率一般取3%～10%；疲劳宽放率一般取5%～20%；生理宽放率一般取2%～5%。
对于动作比较简单、劳动疲劳强度小的工序，宽放适当减小。
操作复杂、容易产生疲劳或者工作环境恶劣的可适当增加宽放。
正常时间一般采用模特法(MOD法)来确定；MOD法动作分析方法以及实例分析：(1)移动动作M(5个) 移动动作为手指的动作M1、手腕的动作M2、前臂动作M3、上臂动作M4及伸直手臂的动作M5。
(2)终结动作(6个) 指移动动作(即移动手指一手臂)的终结动作。
移动手或手臂，不是去拿物件就是放置物件，所以终结动作由抓握(G)和放置动作(P)两种动作组成。
1)抓握动作(G) 根据其动作的特点分为：①接触G0；②简单地抓G1；③复杂地抓G3（注）。
2)放置动作(P) 根据放置的特点又分为：①简单放置P0；②较复杂的需要注意力的放置P2（注）；③复杂的需要注意力的放置P 5（注）。
(3)其它动作(11种) 其它动作共分为：1)下肢动作又分为：①足踏动作F3；②走步动作W5。
2)重量因素L1 考虑重量对时间值的影响。
3)其它动作又分为：①目视动作E2(独)；②校正R2(独)；③单纯地判断和反应动作D3(独)；④按下动作A4(独)；⑤旋转动作C4；⑥弯体动作B17(往)；⑦坐下起身动作S30。
4．模特法的动作分析(1)基本动作——上肢动作1)移动动作(M) 移动动作包括5种，分别以手指、手和手臂进行作业来区分。
①手指动作M1 表示用手指的第三个关节前的部分进行的动作，每动作一次时间值为1MO D，相当于手指移动了2.5cm的距离。
②手的动作M2 用腕关节以前的部分进行的动作，当然也包括了手指的动作，每进行一次为2MOD，相当于动作距离为5cm左右。
2009177401033模特法
空闲
BD
把螺丝刀放回原处
M3P0
3
同时动作
用身体的不同部位，同时进行一样或不一样 的两个以上动作； 一般以双手的同时动作为佳； 可以排除一只手闲的情况； 可以提高工作效率。
两手同时动作条件
1、两手的终结动作均不需要注意力时，可以同时动作； 2、只有一只手的终结动作需要注意力时，可以同时动作； 3、两只手的终结动作均需注意力时，不可能同时动作。
PTS名称
基本动作及附加因素
MODAPTS
21种
MTM
37种
WF
139种
不同的时间值数字个数
8个
31个
MOD法的21种人体基本动作
M O D A P T S 基 本 图
移 动 动 作
5cm 2.5cm M1 M2
15cm
30cm
M4
45cm M5
M3
1 MOD = 0.129 Sec = 0.00215分 1 Sec = 7.75 MOD 1 min = 465 MOD
左手
记号
右手
记号
MOD数
什么都不做
什么都不做 什么都不做 什么都不做
BD
BD BD BD
伸手接触键
推 按 键 键 接触下一键
M3G0
M1P0 M2G0 M1P0
3
1 2 1
G1
用手指、手简单地抓地动作。时间值为1MOD。 在自然放松条件下用手或手指抓取物件的动作，
简单抓取 G1
没有一点踌躇现象，在被抓物件的附近也没有 障碍物；
M3
大臂的动作 M4
伴随肘的移动，小臂和大臂做为一个整体，在自
然状态下伸出的动作。其时间值为4MOD，移动 距离一般为30cm。 当手臂充分伸展时，伴有身体前倾的辅助动作， 从时间值上看，仍是M4。 把手伸向放在桌子前方的零件；把左手伸向放在 桌子左端的工具；把手伸向放在略高于操作者头 30cm 部的工具。
试验三三线摆法测量物体的转动惯量

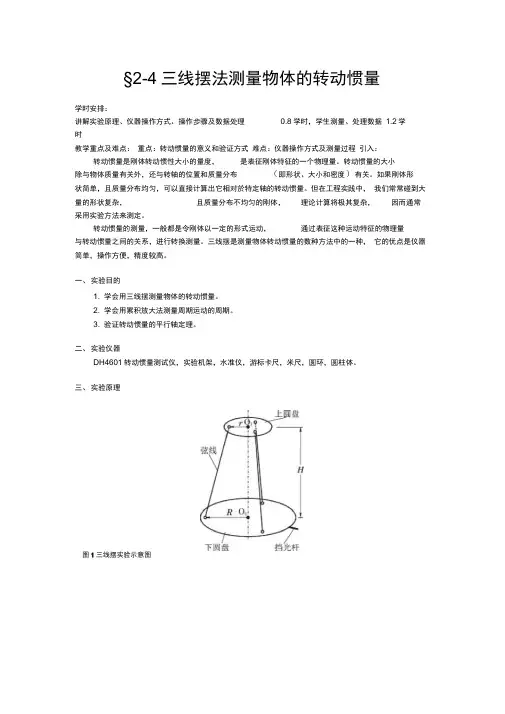

§2-4三线摆法测量物体的转动惯量学时安排：讲解实验原理、仪器操作方式、操作步骤及数据处理0.8学时，学生测量、处理数据1.2学时教学重点及难点：重点：转动惯量的意义和验证方式难点：仪器操作方式及测量过程引入：转动惯量是刚体转动惯性大小的量度，是表征刚体特征的一个物理量。
转动惯量的大小除与物体质量有关外，还与转轴的位置和质量分布（即形状、大小和密度）有关。
如果刚体形状简单，且质量分布均匀，可以直接计算出它相对於特定轴的转动惯量。
但在工程实践中，我们常常碰到大量的形状复杂，且质量分布不均匀的刚体，理论计算将极其复杂，因而通常采用实验方法来测定。
转动惯量的测量，一般都是令刚体以一定的形式运动，通过表征这种运动特征的物理量与转动惯量之间的关系，进行转换测量。
三线摆是测量物体转动惯量的数种方法中的一种，它的优点是仪器简单，操作方便，精度较高。
一、实验目的1. 学会用三线摆测量物体的转动惯量。
2. 学会用累积放大法测量周期运动的周期。
3. 验证转动惯量的平行轴定理。
二、实验仪器DH4601转动惯量测试仪，实验机架，水准仪，游标卡尺，米尺，圆环，圆柱体。
三、实验原理图1三线摆实验示意图图1是三线摆实验装置的示意图。
上、下圆盘均处于水平，悬挂在横梁上（图上未画出）。
三个对称分布的等长悬线将两圆盘相连。
上圆盘固定，下圆盘可绕中心轴 O t O 2作扭摆运动。
下圆盘转动角很小，且略去空气阻力时，扭摆的运动可以近似的看作简谐运动。
根据能量守恒定律或刚体的转动定律均可以导出物体绕中心轴O 1O 2的转动惯量（推导过程见后）：式中各物理量的含义如下:m 。
为下盘的质量；r 、R 分别为上下悬点离各自圆盘中心的距离;盘间的垂直距离；T 。
为下盘作简谐运动的周期；g 为重力加速度。
（广州地区的重力加速度取 g 9.788m s 2） 2.测定圆环绕中心轴的转动惯量I将质量为m 的待测的薄圆环放在下盘上， 并使待测圆环的转轴与 O t O 2轴重合。
工业工程管理模特法
4。同时动作 （1）同时动作的条件
终结动作两手动作分析表
情况 同时动作 一只手的终结动作 另一只手的终结动作
1
可能 G0 P0 G1 G0 P0 G1
2
可能 G0 P0 G1
P2 G3 P5
3 不可能 P2 G3 P5
P2 G3 P5
（2）两手同时动作的时间值
左手动作
1。移动动作 （1）手指的动作M1 （2）手的动作M2 （3）小臂的动作M3 （4）大臂的动作M4 （5）大臂尽量伸直的动作M5 （6）反射动作
2。终结动作： （1）触及动作G0 （2）抓的动作G1 （3）抓的动作G3（需要注意力） （4）放置、放下的动作P0 （5）放置动作P2（需要注意力） （6）放置动作P5（需要注意力） 3。移动动作与终结动作的结合
模特法（MOD）
（一）模特法的动作分类及其代号 模特法把动作分为21个，每个动作以代号 、图解、符号、时间值表示（279页）。
移动动作：1MOD=0。129秒 基本动作：M1 手指的动作 M2 手腕的动作 M3 小臂的动作 M4 大臂的动作 M5 伸直的手臂
终结动作：抓取G：G0 碰、接触 G1 简单地抓 G3 复杂地抓
放置P： P0 简单放置 P2 较复杂放置 P5 复杂放置（组装）
其他动作：重量因素 L1 用眼 E2 判断 D3 加压力 A4 走步 W5 校正 R2 脚踏板 F3 圆周运动 C4 弯曲--站起 B17 坐下--站起 S30
（二）模特法的动作分析（283页） – 基本动作---------上肢动作
右手的动作 标记符号 MOD
抓零件M3G1 抓螺丝刀M4G1 M4G1
5
抓零件AM3G3 抓零件BM4G3 M3G3M2G3 11 （左手先动）
ie家当工程的应用-模特法基础举动剖析与案例的说明[精品]
![ie家当工程的应用-模特法基础举动剖析与案例的说明[精品]](https://img.taocdn.com/s3/m/1ae8acd02dc58bd63186bceb19e8b8f67c1cefc6.png)
IE工业工程的应用-模特法基本动作分析与案例的说明一、基本动作——上肢动作（1） 移动动作（M）A． 手指动作M1。
表示用手指的第三个关节前的部分进行的动作，每动作一次时间值为1 MOD，相当于手指移动了2.5CM的距离。
M1既代表了手指的动作，也表示出该动作所需要的时间值（1 MOD=0.129S）如：用手指把开关拨到ON（或OFF）位置的动作。
用大拇指和食指旋转螺柱上的螺母。
每拧一次为M1，即 1MOD用手指按檫密封条。
B． 手的动作 M2 。
用碗关节以前的部分进行的动作，当然也包括了手指的动作，每进行一次为2 MOD。
相当于动作距离为5CM左右。
如：用手转动调谐旋钮，每次转动不超过180度将电阻插在印刷电路板上。
用于翻书。
注意：做此动作时，有时或多或少都有牵动小臂，在分析时仍为M2C． 小臂的动作M3。
肘关节以前(包括手指,手,小臂)的动作.每一次时间值为3 MOD, 相当如移动15CM 左右的距离。
如：在纸上划一条约15cm 左右的线。
在作业范围内，移动小臂去取放在工作台上的零件。
注意：在实际操作中，M3 动作会或多或少牵动大臂，或者移动了肘关节，此时仍按M3分析。
在操作过程中，M3的移动动作范围叫正常作业区，在设计作业范围时，尽量使 操作动作用M3动作来完成。
D． 大臂动作 M4。
伴随肘的移动，小臂和大臂作为一个整体在自然状态下伸出的动作，其时间值为4 MOD ，相当于移动距离30 cm。
大臂移动时，也可能同时进行小臂，手，手指的动作。
如： 把手伸向放在桌子前方的零件。
把手伸向放在略高于操作者头部的工具。
在设计作业区时，不一定能把所有有动作范围全部设计在M3 的正常作业区内，此时可将某些动作或某些工具设计在M4的区域内。
E． 大臂尽量伸直的动作M5。
在胳膊自然伸直的基础上，再尽量伸直的动作，用M5表示，时间值为5 MOD，相当于移动距离为45cm。
在进行该动作时，有一种紧张感，感动筋或肩、背的肌肉被拉紧的情况。
模特分析法实验
山东建筑大学基础工业工程实验报告一、实验目的1．掌握用模特法确定作业标准时间的方法和步骤；2．能用模特法正确表示作业者的各种动作，正确区分作业者的同时动作、时限动作和被时限动作。
二、实验仪器、设备及材料1．S195A油泵2．活动扳手、一字形螺丝刀、尖嘴钳3．改进后的双手操作分析图4. MOD分析表三、实验原理模特法是预定动作标准法的一种，是作业测定的一种新的技术。
运用模特法，无须经过现场测时，只要根据工作物蓝图、工作地布置图和操纵方法，就能预先计算出完成一项工作所需要的正常时间。
模特法根据人体工程学和疲劳研究的结果，以人的最低能耗工作的时间消耗为动作的时间单位，因为动作速度太快会造成人的能量消耗过高，易引起疲劳；动作速度太慢，能量消耗也会增加，也容易引起疲劳。
速度与能量的关系是，当速度增加1%时，能量也会随之增加约1%；速度下降到某一临界点后再减速1%时，则能耗反而增加0.5%。
模特法把能耗最低的速度作为动作为动作时间单元，使操作者的劳动紧张程度适当，因而使劳动者保持充沛的精力。
模特法把人的动作与时间融为一体，只要知道是什么动作，就可以知道动作所需的正常时间。
四．实验步骤及实验数据左手右手 MOD MOD值动作说明动作分析式动作说明动作分析式分析式移动到柱塞套 M3G1 移动到泵体 M3G1 M3G1 4拿起柱塞套 M3G1 拿起泵体 M3G1 M3G1 4带柱塞至泵体 M3PO 持住 H M3PO 3安装 M2P5 持住 H M2P5 7至平垫圈 M3G1 放下泵体 M3PO M3G1M3PO 7拿起平垫圈 M3G3 至定位螺钉 M3G1 M3G3 6带至定位螺钉 M3P5 拿起定位螺钉 M3G3 M3P5M3G3 14安装 M2P5 持住 H M2P5 7拿起定位螺钉 M3G3 至螺丝刀 M3G1 M3G3 6至泵体 M3G3 拿起螺丝刀 M3G1 M3G3 6插入泵体 M2P2 螺丝刀至泵体 M3PO M2P2 4等待 BD 安装定位螺钉M2G0M2P0*6 M2G0M2P0*6 24 至柱塞弹簧 M3G1 放下螺丝刀 M3PO M3G1M3PO 7等待 BD 至弹簧下座 M3G1 M3G1 4拿起柱塞弹簧 M3G1 拿起弹簧下座 M3G1 M3G1 4带弹簧至泵体 M3P2 带下座至泵体 M3P2 M3P2 5安装柱塞弹簧 M3P0 持住 H M3P0 3至柱塞 M3G1 安装弹簧下座 M2P2 M3G1M2P2 8拿起柱塞 M3G1 至柱塞挡板 M3G1 M3G1 4带柱塞至泵体 M3P0 拿起柱塞挡板 M3G1 M3P0M3G1 7安装柱塞 M3G1 带其至泵体 M3G1 M3G1 4至推杆体 M3G1 安装柱塞挡板 M3P0 M3G1M3P0 7拿起推杆体 M3G1 至泵体 M3G1 M3G1 4推杆体至泵体 M3P2 拿起泵体 M3G1 M3P2M3G1 9 安装 M3P2 持住 H M3P2 5 至定位栓 M3G1 等待 BD M3G1 4 拿起定位栓 M3G1 等待 BD M3G1 4 定位栓至泵体 M3P0 带至定位栓 M3G1 M3P0M3G1 7 安装 M3P2 安装 M3P2 M3P2 5 至出油阀紧座 M3G1 放下泵体 M3P0 M3G1M3P0 7 拿出油阀紧座 M3G1 至出油阀螺帽 M3G1 M3G1 4 至出油阀螺帽 M3P0 拿出油阀螺帽 M3G1 M3P0M3G1 7 安装 M3P2 持住 H M3P2 5 至出油阀弹簧 M3G1 等待 BD M3G1 4 拿出油阀弹簧 M3G1 等待 BD M3G1 4 带其至泵体 M3P0 出油阀至泵体 M3P0 M3P0 3 安装 M3P2 持住 BD M3P2 5 至出油阀 M3G1 安装出油阀 M3P2 M3G1M3P2 9 拿起出油阀 M3G1 至出油阀底座 M3G1 M3G1 4 至出油阀底座 M3P0 拿出油阀底座 M3G1 M3P0M3G1 7 安装 M3P2 持住 H M3P2 5 至出油阀垫片 M3G1 等待 BD M3G1 4 拿出油阀垫片 M3G1 等待 BD M3G1 4 至出油阀紧座 M3P0 等待 BD M3P0 3 安装 M3P2 等待 BD M3P2 5至泵体 M3G1 等待 BD M3G1 4 拿起泵体 M3G1 带至泵体 M3G1 M3G1 4 持住 H 安装 M3P2 M3P2 5 等待 BD 至进油嘴组件 M3G1 M3G1 4 等待 BD 拿进油嘴组件 M3G1 M3G1 4 至进油嘴组件 M3P0 进油嘴至泵体 M3P0 M3P0 3 持住 H 安装 M3P2 M3P2 5 检查 M2R2 检查 M2R2 M2R2 4 放下泵体 M3P2 等待 BD M3P2 5 总计 303 油泵装配的正常工作时间=303*0.129=39.087s。
标准工时MOD法
•手臂的往复动作M3，每一个单程动作时间为2 MOD；
•上臂的往复动作M4，每一个单程动作时间为3 MOD；
•M5的动作一般不发生反射动作，即使有也必须 进行改进。所以，反射动作的时间值最大为 3MOD。
•其动作举例有：用棒敲盒子；用布给盒子涂油 ；用锤子敲东西；用橡皮擦字；盖邮戳。用指甲 梳东西或用手指贴封条的动作，当其反复进行时 ，可以看作是反射动作，指甲或手起到工具的作 用。
中手就要在目的物附近稍为等待到第一只手动作完
后，再稍微移动M2，才能完成其终结动作。例如，
在桌子上放置有零件箱A和B（前方），两手分虽抓
两个零件A和B。如果，左手先动作情况如表11-12所 示。如果右手先动作，情况如表11-13所示。
•
表11-12左手先动作
No 左手动作 右手动作 标记符号 次数
伸手抓零件 伸手抓零 M3G3M2G
•其动作举便有：碰推键；用手指接触垫圈；碰放在桌子上 的橡皮；推放在夹具上的印刷电路板；用两手推卡片的左 、右侧面。
•（2）抓的动作G1 用手指、手简单地抓的动作。用手或手 指抓一次物体的动作，非常自然，而没有一点踌躇现象， 在被抓物体的附近也没有障碍物。时间值为1 MOD。
•其动作举例有：抓单独放置的一个零件；抓螺丝刀；抓排
•1 MOD = 0.1 s 作时间值
高效值，熟练工人的高水平动
•1 MOD = 0.143 s 在内的动和时间
包括恢复疲劳时间的10.75%
•1 MOD= 0.12 s
快速值，比正常值快7%左右
•
•五、模特法分析记录表
•作 •在模特法中，根据使用的身体部位的不同，时间值分为 五等：
•当把手臂充分伸展时，伴有身体前倾的辅助动作 ，从时间值上来看，仍是M4。
模特法及其应用
第六节模特法及其应用一. 模特法的基本概念模特法(Modolar Arrangement of Predetermind Time Standard)简称MOD 法，是1966 年燠大利亚的海特博士(GCHeyde)所创立的一种预定时间标准(PTS)技术,它是所有PTS方法中比较完善和先进的一种方法.PTS技术最显著的特点是，它可利用预先为各种动作制定时间标准来确定进行各种操作所需要的时间,而不是通过直接观察和测定.这就避免了现场测时或统计抽样中的随机性和不确定性，使得到的时间数据具有很好的一致性，且客观准确.问题的关键在于如何科学合理地确定人体活动的基本动作及其正常时间.实践表明,PTS 技术发展的过程就是不断解决这个问题的过程.海特博士创立的模特法较之其他方法在这一问题上有了较大的突破.首先他在长期的人体工学实验的基础上，对人体的基本动作作了高度的归纳.共归纳出2种基本动作，不象其他方法有几十种,甚至上百种，使问题大为简化,而且便于操作.这21 种动作分为三大类:即移动动作(M),抓取(G),放置(P).下部分10种操作表示了身体及其他方面的动作.具体如图3-13所示.每一种基本动作所需的正常时间，是根据人的动作级次，选择以一个正常人的级次最低，速度最快,能量消耗最少的一次的手指动作的时间消耗值,作为它的时间单位即1MOD=0.129s .然后，以手指动一次(移动约2.5cm)的时间消耗值为基准进行试验，比较而确定出来的.21种基本动作都有相应的符号，符号旁边标注的数字即为该动作的标准时间.如M2表示手腕动作一次, 时间为2 个MOD 值，即等于2x0.129s=0.258s.在实际应用中，对任意一种操作，只要把该项操作该项操作过程分解为模特法中的基本动作，就可以把该项操作所需要的正常时间计算出来.可见，按照标准标准动作进行操作，在作业测定时,完全可以不考虑操作者完成这一动作的快慢和实际所耗时间，只需知道他的操作过程就可以.计算出来的时间是反映一个正常人的正常环境下所需的时间，因此具有普遍意义.正常时间加上宽放时间即为标准时间.二、模特法基本动作的说明1.基本动作-----上肢动作(1)移动动作(M)1)手指动作M1.表示用手指的第三个关节前的部分进行的动作，每动作一次时间值为1MOD，相当于手指移动了 2.5cm的距离.M1即代表了手指的动作，也表示出该动作所需的时间值(1MOD=0.129s).如：用手指把开关拨到ON(或OFF)位置的动作.用大拇指和食指转螺柱上的螺母.每拧一次为M1,即1MOD. 用手指按擦密封条.2)手的动作M2.用腕并节以前的部分进行的动作,当然抱括了手指的动作，每进行一次为2MOD.相当于动作距离为5cm左或.如：用手转动调揩旋钮，每次转动不超过180° .将电阴插在印刷电路板上.用手翻书.注意:做此动作时,有时或多或少都牵动小臂,在分析时仍为M2.3）小臂的动作M3.肘关节以前（包括手指，手,小臂）的动作.每动作一次时间值为3MOD,相当于移动15cm左右的距离.如：在纸上划一条约15cm长的线.在作业范围内，称为小臂去取放在工作台上的零件.注意:在实际操作中,M3的移动动作范围叫正常作业区.在设计作业范围时, 尽量操作动作用M3动作来完成.4）大臂动作M4.倦随肘的移动，小臂和大臂作为一个整体在自然状态下伸出的动作，其时间值为4MOD，相当于移动距离30cm.大臂移动时，也可能同时进行小臂，手，手指的动作.如：把手伸向放在桌子前方的零件.把手伸向放在略高于操作者头部的工具.在设计作业区时，不一定能把所有的动作范围全部设计在M3的正常作业区内，此时可将某些动作或某些工具设计在M4的区域内.5）大臂尽量伸直的动作M5.在胳膊自然直的基础上，再尽量伸直的动作，用M5表示，时间值为5MOD,相当于移动距离为45cm.在进行该动作时，有一种紧张感，感到筋或肩，背的肌肉被拉紧的情况.如：把手尽量伸向工作台的侧面.尽量伸直胳膊取高架上的东西.（2）终结动作1）抓取动作（G）.移动动作后，手或手指握住（或触及）目的物的动作叫抓取动作, 用符号G表示.抓取动作随着对象与方式的不同分为三种：1.触摸动作G0.用手，手指去接触目的物的动作,它没有去抓取目的意图，只是触及而已，所以为0MOD.如用手去按计算器的按键时,必先伸手去接触按键，然后再按数字键. 用手去推动放在桌上某一物体时，必先接触该物体，才能推动该物体.2.简单地抓取61.在自然放松的状态下用手或手指抓取物体的动作，在被抓对象的附没有障阴物，是比较简单地抓，时间值为1MOD.如：抓起放在工作台上的旋具.抓起放在书桌上的钢笔.两手同时伸出捧出电视机.该动作属于抓取容易取的对象，不太需要注意力，一抓即可.3.复杂的抓取动作G3.需要注意力的动作，是G1所不能实现的.在抓取目的物时目的物周围有障碍物;或是目的物比较小，不容易一抓就得，或是目的物易变形，易碎，时间值为3MOD.如：抓起放在工作台面上的垫片.抓起放在台子上的一支绣花针.抓起放在零件箱中的小螺钉，抓时必须开周围其他物体.2)放置动作(P).将手中的物体放置在一定的位置所作的动作.由于放置的方法与条件不同，有的需有注意力，有的不需注意力.分为以下三类：1.简单的放置P0.把抓着的物品运送到的目的地后，直接放下的动作.该动作是放置动作中最简单的一种，它不需要用眼注视周围的情况,放置处也无特殊要求，被放下的物体允许移动或滚动，因此无需时间值，所以0MOD.如：将拿着的旋具放到桌子旁.把放下工具的手，移回原来位置.2.需要注意力的放置动作P2.放置物体时，需要用眼睛看，以决定物休的大致位置，时间值为2MOD.如：把垫圈套入螺栓的动作.电烙铁用完后，放到烙铁架上.将装配完了的零件放到传送带上.把茶杯盖盖在茶杯上.3.需要有注意国的复杂的放置动作P5.将物体正确地放在所规定的位置, 或进行配合动作.是比P2更复杂的动作，从始至终需用眼看其精确的位置，时间值为5MOD.如：把旋具的头放入螺钉头的路板上.把电阴插入印制板的孔中.1.身体及其他动作.(1.)脚踏动作F3将脚跟踏在踏板上，作足颈动作，其时间值为3MOD.这个动作必须是脚跟不离踏板，否则就不是F3.F3是单程的，如果踏一下乂回来，因为足颈活动了两次，所以是两个F3.必要时，连续压放踏放的时间值,要使计算器计算有效时间.如：脚踏缝纫机制衣.脚踏汽车油门(或刹车蹄，离合器).脚踏冲床的开关.(2)步行动作W5运动膝关节,使身体移动或回身体的动作.包括向前，向后，向横侧,凡属用脚支配身体的水平移动的动作均属此动作，每进行一次为5MOD.(3)身体弯曲动作B17从站立的状态，弯曲身体或蹲下，单膝触地,然后回复到原来状态的往复动作.一个周期为17MOD.如果在B17中遇到搬运重量的动作,帽必须加上重量因素，重量因素的考虑将后面叙述.B17中是单膝触地，不是双膝，因为如果是双膝触地，则不能一站即起复原位，必须按实际情况测定.(4)站起来再坐下的动作S30坐在工作椅上站起来，再坐下的往复动作, 一个周期为30MOD.这个动作包括了站起来向后推椅子及坐下时椅子的动作.(5)搬运动的重量因素L1搬运重物时,物体的重量影响动作的速度,并且随物体的轻重而影响时间值，因此应予以考虑.重量因素按下列原则考虑：有效量小于20N,不考虑;有效重量为20〜60N的，重量因素为L1,时间值为1MOD;有效重量为60-100N的，重量因素为L1*2,时间值为2MOD;以后每增加40凶时音值增加1MOD/有效重量的计算原则为：单手负重，有效重量等于实际重量;双手负重，有效重量等于实际重量的1/2;滑动运送物体时，有效重时为实际重时的1/3;滚动运送物体时，重量为实际重量的1/10.两人用手搬运同一物体时，不分单手和双手,其有效重量皆为等于实际重量的1/2米计算.重量因素在搬运过程中只在放置动作时附加一次,而不是在抓取，移动，放置过程中都考虑，且不受搬运距离长短的影响.(6)目视动作(E2)(独立动作)为看清事物而眼睛移动(向一个新位置移动视线) 和调整焦距两种动作中，每做其中一个动作，都用E2表示,时值为2MOD. 所谓独立动作，是指做这个动作时，其他动作都停止的情况下独立进行的.例如要看清仪表盘上的读数，首先必须转移视线，将视线由别的地方转移到仪表盘面上来.这时E2=2MOD .然后进一步看清盘面的读数(调整焦距)，则给一个调焦的E2=2MOD.(7)矫正动作R2(独立动作)矫正抓零件和工具的动作，或将其回转，或改变方向而进行的动作.如抓取一只二极管矫正好方向，发便插入二极管座，这是出现在抓取(G)之后或放置(P)之前进行重新校正操作物体位置的动作.必须独立进行时，才给时间值，每动作一次为2MOC.(8)判断动作D3(独立动作)动作动作之间出现的瞬间判定.例如看压力表的表盘后，除了目视动作E2之外,还必须判断读数反应的压力是否属正常值. 有一个判断思考过程，比简单的目视要多花时间.D3适用于其他一切动作间歇的场合.⑼施加压力A4(独立动作)操作中需要推,拉以克服阴力的动作.用A4表示，时间值为4MOD.(10)A4是一独立动作，当加压力在20N以上目其他动作停止时,才给予A4时间值.如：铆钉对准配合孔用力推入.手最后用力紧各种闸阀.(11)旋转动作C4为使目的物作圆周运动.而加转于或手臂的动作.即以手腕或肘关节为轴心，旋转一周的动作.C4表示，时间值为4MOD.如：摇车床的把柄.搅拌液体.旋转1/2周以上的为旋转动作，不到1/2的应作为移动动作.三，模特法的应用分析应用模特法进行作业测定,通常需要完成以下工作：1.正确描述操作过程.完成一项操作，必须按照一定的操作程序来进行，在用模特法测定前，首先必须能够对其操作过程进行准确，细致的描述，包括操作者的活动范围，路线，使用身体部位及所用工具，以及操作程序瑟步骤等.这是模特法应用前的基础工作.别外，操作过程应当是标准操作程序，即经过方法研究后确定的标准操作程序.2.操作分解一项操作可以是简单的，也可以是复杂的;可以在同一工位完成，也可以在不同工位完成.为了便于测时,应将一项复杂的操作过程进行适当的分解.如果有不同工位，则首先应接工位分解;如果在同工位完成，应将其分解为若干个动作组合.这样做的目的是为了便处理计算，通常要求分解后的动作组合单元应有明显易辨认的起点和终点，两组单元之间有明确的分解点.每组动作组合单元能分解的基本动作数量应比较平衡.3.对动作组合单元进行动作分析这一步主要是应用模特法技术将每动作组合单元进一步分解为模特法规定的基本动作,并按模特法作出动作的分析.完成这一步工作，除了要掌握模特法21种基本动作的含义外，还要用到以下两个概念.a.同时动作同不同的身体部位同时进行相同或不同的两个以上的动作，称为同时动作.一般以双手同时动作为多见.在操作中希望采见同时动作,因为这样可以提高工作效率.完成双手同时的动作不是在任何情况下都能进行的，只有当两只手的终结动作都不需要注意力的时候，或者当一只手的终结动作需要注意力,而另只手的终结动作不需要注意力的时候，才可进行双手同时动作.b.时限动作两手同进动作时，时间值大的动作叫做时限动作.在计算时间时，并不是将两手动作的时间值进行累加,而是以时即动作的时间值作为最后时间.如左手抓零件，或手抓旋肯,双手可以同时动作，左手的动作分析为M3G1,右手的动作分析式为N4G1,则时限动作应为M4G1,时间值记为5MOD.4.绘制模特排时。
模特排时法实验报告
模特排时法实验报告篇一：工业工程试验七-模特排时法实验七模特排时法一、实验任务用模特法确定装配195A型喷油泵的标准时间。
二、实验目的及训练要点1）掌握用模特排时法确定作业标准时间的方法和步骤。
2）能用模特排时法正确表示作业者的各种动作，正确区分作业者的同时动作、时限动作和被时限动作。
三、实验原理模特法是预定动作标准法的一种，是作业测定的一种新技术。
运用模特法，无需经过现场测试，只要根据工作物蓝图、工作地布置图和操作方法，就能预先计算出完成一项工作所需要的正常时间。
模特法根据人体工程学和疲劳研究的结果证明，动作速度太快会造成人的能量消耗过多，易引起疲劳；动作太慢，能量消耗也会增加，也容易引起疲劳。
速度与能量的关系是，当速度提高1%时，能量消耗也会随之增加约1%；速度下降到某一临界点后再减速1%时，则能量消耗反而增加0.5%。
模特法把能量消耗最低速度作为基准，使操作者的劳动紧张程度适当，因而使劳动者保持充沛的体力。
模特法把人的动作与时间融为一体，只要确定了人的动作，就可以知道动作所需的正常时间。
模特法有如下几个特点：1）动作时间是以手指一动2.5cm所需时间为最小单位（1MOD），身体其他部位动作的时间都用手指动作时间的整数倍来表达。
2）模特法把身体各个部位的动作划分为21种，其中11个为基本动作，10个为身体及其他动作。
3）1MOD的时间值表示确定为0.129S，使用中可根据实际情况适当调高或降低。
4）动作符号不但表示动作，而且也表示时间。
比如M3，即表示小臂的动作，也表示时间消耗3个MOD 。
动作符号和时间紧密结合，这是模特法与其他预定时间系统最大的区别，也是模特法的最大特点。
四、实验设备、仪器、工具及资料1）195A型喷油泵。
2）活扳手、一字型螺钉旋具、尖嘴钳。
3）“动作研究实验”改进后的动素图、工作地布置图。
4）MOD分析表。
五、实验内容及步骤本实验1人1组，研究内容仍然是195A型喷油泵的装配工作。
模特法及其应用
第六节模特法及其应用一.模特法的基本概念模特法(Modolar Arrangement of Predetermind Time Standard)简称MOD法,是1966年燠大利亚的海特博士(G.C.Heyde)所创立的一种预定时间标准(PTS)技术,它是所有PTS方法中比较完善和先进的一种方法.PTS技术最显著的特点是,它可利用预先为各种动作制定时间标准来确定进行各种操作所需要的时间,而不是通过直接观察和测定.这就避免了现场测时或统计抽样中的随机性和不确定性,使得到的时间数据具有很好的一致性,且客观准确.问题的关键在于如何科学合理地确定人体活动的基本动作及其正常时间.实践表明,PTS技术发展的过程就是不断解决这个问题的过程.海特博士创立的模特法较之其他方法在这一问题上有了较大的突破.首先他在长期的人体工学实验的基础上,对人体的基本动作作了高度的归纳.共归纳出2种基本动作,不象其他方法有几十种,甚至上百种,使问题大为简化,而且便于操作.这21种动作分为三大类:即移动动作(M),抓取(G),放置(P).下部分10种操作表示了身体及其他方面的动作.具体如图3-13所示.每一种基本动作所需的正常时间,是根据人的动作级次,选择以一个正常人的级次最低,速度最快,能量消耗最少的一次的手指动作的时间消耗值,作为它的时间单位即1MOD=0.129s.然后,以手指动一次(移动约2.5cm)的时间消耗值为基准进行试验,比较而确定出来的.21种基本动作都有相应的符号,符号旁边标注的数字即为该动作的标准时间.如M2表示手腕动作一次,时间为2个MOD值,即等于2×0.129s=0.258s.在实际应用中,对任意一种操作,只要把该项操作该项操作过程分解为模特法中的基本动作,就可以把该项操作所需要的正常时间计算出来.可见,按照标准标准动作进行操作,在作业测定时,完全可以不考虑操作者完成这一动作的快慢和实际所耗时间,只需知道他的操作过程就可以.计算出来的时间是反映一个正常人的正常环境下所需的时间,因此具有普遍意义.正常时间加上宽放时间即为标准时间.二、模特法基本动作的说明1.基本动作-----上肢动作(1)移动动作(M)1)手指动作M1.表示用手指的第三个关节前的部分进行的动作,每动作一次时间值为1MOD,相当于手指移动了2.5cm的距离.M1即代表了手指的动作,也表示出该动作所需的时间值(1MOD=0.129s).如:用手指把开关拨到ON(或OFF)位置的动作.用大拇指和食指转螺柱上的螺母.每拧一次为M1,即1MOD.用手指按擦密封条.2)手的动作M2.用腕并节以前的部分进行的动作,当然抱括了手指的动作,每进行一次为2MOD.相当于动作距离为5cm左或.如:用手转动调揩旋钮,每次转动不超过180°.将电阴插在印刷电路板上.用手翻书.注意:做此动作时,有时或多或少都牵动小臂,在分析时仍为M2.3)小臂的动作M3.肘关节以前(包括手指,手,小臂)的动作.每动作一次时间值为3MOD,相当于移动15cm左右的距离.如:在纸上划一条约15cm长的线.在作业范围内,称为小臂去取放在工作台上的零件.注意:在实际操作中,M3的移动动作范围叫正常作业区.在设计作业范围时,尽量操作动作用M3动作来完成.4)大臂动作M4.倦随肘的移动,小臂和大臂作为一个整体在自然状态下伸出的动作,其时间值为4MOD,相当于移动距离30cm.大臂移动时,也可能同时进行小臂,手,手指的动作.如:把手伸向放在桌子前方的零件.把手伸向放在略高于操作者头部的工具.在设计作业区时,不一定能把所有的动作范围全部设计在M3的正常作业区内,此时可将某些动作或某些工具设计在M4的区域内.5)大臂尽量伸直的动作M5.在胳膊自然直的基础上,再尽量伸直的动作,用M5表示,时间值为5MOD,相当于移动距离为45cm.在进行该动作时,有一种紧张感,感到筋或肩,背的肌肉被拉紧的情况.如:把手尽量伸向工作台的侧面.尽量伸直胳膊取高架上的东西.(2)终结动作1)抓取动作(G).移动动作后,手或手指握住(或触及)目的物的动作叫抓取动作,用符号G表示.抓取动作随着对象与方式的不同分为三种:1.触摸动作G0.用手,手指去接触目的物的动作,它没有去抓取目的意图,只是触及而已,所以为0MOD.如用手去按计算器的按键时,必先伸手去接触按键,然后再按数字键.用手去推动放在桌上某一物体时,必先接触该物体,才能推动该物体.2.简单地抓取G1.在自然放松的状态下用手或手指抓取物体的动作,在被抓对象的附没有障阴物,是比较简单地抓,时间值为1MOD.如: 抓起放在工作台上的旋具.抓起放在书桌上的钢笔.两手同时伸出捧出电视机.该动作属于抓取容易取的对象,不太需要注意力,一抓即可.3.复杂的抓取动作G3.需要注意力的动作,是G1所不能实现的.在抓取目的物时目的物周围有障碍物;或是目的物比较小,不容易一抓就得,或是目的物易变形,易碎,时间值为3MOD.如:抓起放在工作台面上的垫片.抓起放在台子上的一支绣花针.抓起放在零件箱中的小螺钉,抓时必须开周围其他物体.2)放置动作(P).将手中的物体放置在一定的位置所作的动作.由于放置的方法与条件不同,有的需有注意力,有的不需注意力.分为以下三类:1.简单的放置P0.把抓着的物品运送到的目的地后,直接放下的动作.该动作是放置动作中最简单的一种,它不需要用眼注视周围的情况,放置处也无特殊要求,被放下的物体允许移动或滚动,因此无需时间值,所以0MOD.如:将拿着的旋具放到桌子旁.把放下工具的手,移回原来位置.2.需要注意力的放置动作P2.放置物体时,需要用眼睛看,以决定物休的大致位置,时间值为2MOD.如:把垫圈套入螺栓的动作.电烙铁用完后,放到烙铁架上.将装配完了的零件放到传送带上.把茶杯盖盖在茶杯上.3.需要有注意国的复杂的放置动作P5.将物体正确地放在所规定的位置,或进行配合动作.是比P2更复杂的动作,从始至终需用眼看其精确的位置,时间值为5MOD.如:把旋具的头放入螺钉头的路板上.把电阴插入印制板的孔中.1.身体及其他动作.(1.)脚踏动作F3将脚跟踏在踏板上,作足颈动作,其时间值为3MOD.这个动作必须是脚跟不离踏板,否则就不是F3.F3是单程的,如果踏一下又回来,因为足颈活动了两次,所以是两个F3.必要时,连续压放踏放的时间值,要使计算器计算有效时间.如:脚踏缝纫机制衣.脚踏汽车油门(或剎车蹄,离合器).脚踏冲床的开关.(2)步行动作W5 运动膝关节,使身体移动或回身体的动作.包括向前,向后,向横侧,凡属用脚支配身体的水平移动的动作均属此动作,每进行一次为5MOD.(3)身体弯曲动作B17 从站立的状态,弯曲身体或蹲下,单膝触地,然后回复到原来状态的往复动作.一个周期为17MOD.如果在B17中遇到搬运重量的动作,帽必须加上重量因素,重量因素的考虑将后面叙述.B17中是单膝触地,不是双膝,因为如果是双膝触地,则不能一站即起复原位,必须按实际情况测定.(4)站起来再坐下的动作S30 坐在工作椅上站起来,再坐下的往复动作,一个周期为30MOD.这个动作包括了站起来向后推椅子及坐下时椅子的动作.(5)搬运动的重量因素L1 搬运重物时,物体的重量影响动作的速度,并且随物体的轻重而影响时间值,因此应予以考虑.重量因素按下列原则考虑:有效量小于20N,不考虑;有效重量为20~60N的,重量因素为L1,时间值为1MOD;有效重量为60~100N的,重量因素为L1*2,时间值为2MOD;以后每增加40N,时音值增加1MOD/有效重量的计算原则为:单手负重,有效重量等于实际重量;双手负重,有效重量等于实际重量的1/2;滑动运送物体时,有效重时为实际重时的1/3;滚动运送物体时,重量为实际重量的1/10.两人用手搬运同一物体时,不分单手和双手,其有效重量皆为等于实际重量的1/2米计算.重量因素在搬运过程中只在放置动作时附加一次,而不是在抓取,移动,放置过程中都考虑,且不受搬运距离长短的影响.(6)目视动作(E2)(独立动作) 为看清事物而眼睛移动(向一个新位置移动视线)和调整焦距两种动作中,每做其中一个动作,都用E2表示,时值为2MOD.所谓独立动作,是指做这个动作时,其他动作都停止的情况下独立进行的.例如要看清仪表盘上的读数,首先必须转移视线,将视线由别的地方转移到仪表盘面上来.这时E2=2MOD.然后进一步看清盘面的读数(调整焦距),则给一个调焦的E2=2MOD.(7)矫正动作R2(独立动作) 矫正抓零件和工具的动作,或将其回转,或改变方向而进行的动作.如抓取一只二极管矫正好方向,发便插入二极管座,这是出现在抓取(G)之后或放置(P)之前进行重新校正操作物体位置的动作.必须独立进行时,才给时间值,每动作一次为2MOC.(8)判断动作D3(独立动作) 动作动作之间出现的瞬间判定.例如看压力表的表盘后,除了目视动作E2之外,还必须判断读数反应的压力是否属正常值.有一个判断思考过程,比简单的目视要多花时间.D3适用于其他一切动作间歇的场合.(9)施加压力A4(独立动作) 操作中需要推,拉以克服阴力的动作.用A4表示,时间值为4MOD.(10)A4是一独立动作,当加压力在20N以上目其他动作停止时,才给予A4时间值.如:铆钉对准配合孔用力推入.手最后用力紧各种闸阀.(11)旋转动作C4 为使目的物作圆周运动.而加转于或手臂的动作.即以手腕或肘关节为轴心,旋转一周的动作.C4表示,时间值为4MOD.如:摇车床的把柄.搅拌液体.旋转1/2周以上的为旋转动作,不到1/2的应作为移动动作.三, 模特法的应用分析应用模特法进行作业测定,通常需要完成以下工作:1.正确描述操作过程.完成一项操作,必须按照一定的操作程序来进行,在用模特法测定前,首先必须能够对其操作过程进行准确,细致的描述,包括操作者的活动范围,路线,使用身体部位及所用工具,以及操作程序瑟步骤等.这是模特法应用前的基础工作.别外,操作过程应当是标准操作程序,即经过方法研究后确定的标准操作程序.2. 操作分解一项操作可以是简单的,也可以是复杂的;可以在同一工位完成,也可以在不同工位完成.为了便于测时,应将一项复杂的操作过程进行适当的分解.如果有不同工位,则首先应接工位分解;如果在同工位完成,应将其分解为若干个动作组合.这样做的目的是为了便处理计算,通常要求分解后的动作组合单元应有明显易辨认的起点和终点,两组单元之间有明确的分解点.每组动作组合单元能分解的基本动作数量应比较平衡.3.对动作组合单元进行动作分析这一步主要是应用模特法技术将每动作组合单元进一步分解为模特法规定的基本动作,并按模特法作出动作的分析.完成这一步工作,除了要掌握模特法21种基本动作的含义外,还要用到以下两个概念.a.同时动作同不同的身体部位同时进行相同或不同的两个以上的动作,称为同时动作.一般以双手同时动作为多见.在操作中希望采见同时动作,因为这样可以提高工作效率.完成双手同时的动作不是在任何情况下都能进行的,只有当两只手的终结动作都不需要注意力的时候,或者当一只手的终结动作需要注意力,而另只手的终结动作不需要注意力的时候,才可进行双手同时动作.b.时限动作两手同进动作时,时间值大的动作叫做时限动作.在计算时间时,并不是将两手动作的时间值进行累加,而是以时即动作的时间值作为最后时间.如左手抓零件,或手抓旋肯,双手可以同时动作,左手的动作分析为M3G1,右手的动作分析式为N4G1,则时限动作应为M4G1,时间值记为5MOD.4.绘制模特排时。
模特法实验报告
实验3 模特法应用试验
班级09020741 学号31 姓名张勇
一、实验目的：
学会使用模特法计算工序的标准时间
二、实验原理：
模特法是预定动作时间标准法的一种，是作业测定的一种新技术，运用模特法，无需经过现场测时，只要根据工作物蓝图、工作地点布置图和操作方法，就能预先计算出完成一项工作所需要的正常时间。
三、实验仪器和器材
1计算机
2达宝易软件
3铅笔、橡皮、纸张
四、实验内容与步骤
1根据录像提供作业过程，绘制动作因素分析表
2按照左右手动作单元记录模特数，注意双手动作的条件。
3计算模特时间值，并换算成普通时间。
4将用模特法计算的时间值加上宽放，得出该工位的标准时间。
五、实验报告要求
1在记录完整的动作因素表中，要求动作叙述清楚明确。
2标准时间中的宽放值（率）选取的依据应说明。
动作因素分析表
标准时间计算：
UT = 5.40 s
1MOD = 0.129 s
查表得宽放率=4%
正常时间=0.129 s×48 MOD+UT = 0.129×48 +5.40 = 11.529 s
标准时间=正常时间×（1+宽放率）=11.529 s×（1+4%）= 12.056 s。
模特法的动作分析
用大拇指和食指旋轉栓上螺母.每擰一次為M1,即1MOD.
用手指按摩密封條.
<2>.手的動M2用腕關節以前的部分進行的動作,當然也包括了手指的動作,每進行
一次為2MOD.相當于動作距离為5cm左右.如:
用手轉動調諧旋鈕,每次轉動不超過180∘.
將電阻插在印刷電路板上.
表11-11是右手先動作的分析表.由表11-11可見,右手與左手可同時伸出.右
手先做完M4的移動(此時左手也同時伸出M3)接著做取物動作G3,然后左手做
一個手腕的M2動作去取物G3.所以時間值為M4G3+M2G3=12MOD.由上述例子
可見,即使同一動作,終結動作均需注意力時(均為左手先做)的時間值(表11-12).
左手時間值M3G1=4MOD,右手動作時間值為M4G1=5MOD.所以右手的動作為
時限動作.左手的時間值小稱為被時限動作,被時限動作的標記符號用( )號表
示,它不影響分析結果.當兩手動作的時間值相同時,可任取一只手的時間值計
算.
<3>.兩手都需要注意力時的分析方法.例如左手3G3,右手4G3.由于移動動作是不需
1.模特法的動作分析
(1)基本動作------上肢動作
1)移動動作(M):移動動作包括5种,分別以手指、手和手臂進行作業來區分.
<1>.手指動作M1表示用手指的第三關節前的部分進行的動作,每動作一次時間值為
1MOD,相當于手指移動了2.5cm的距离.M1既代表了手指的動作,也表示出該動
作所需的時間值(1MOD=0.129s).如:
的附件沒有障礙物,是比較簡單地抓,時間值為1MOD.如:
抓起放在工作台上的旋具.
动作研究和模特分析法
山东建筑大学基础工业工程实验报告实验日期：2016.11.15 班级：工业142实验者：20140214064 侯兆伟同组者：孙跃峰实验项目名称：动作研究和模特分析法一、实验目的1.用模特法制定装配零件的标准时间。
2．掌握细微动作研究的原理与方法；3．学会用动作经济原则改善动作。
二、实验仪器、设备及材料1．零件（如图）2．一字形螺丝刀3．改进后的双手操作分析图4．MOD分析表三、实验原理1．动作分析的意义与目的动作分析在方法研究中属于第三层次，它是在程序分析、操作分析的基础上，研究人体的各种操作的细微动作，发现操作者无效的和不经济的动作，寻求省力、省时、安全和最经济的动作，使操作更加简便有效，减少工作疲劳，降低劳动强度，提高工作效率。
2．十八个基本动素（详见下表）3.模特法是预定动作标准法的一种，是作业测定的一种新的技术。
运用模特法，无须经过现场测时，只要根据工作物蓝图、工作地布置图和操纵方法，就能预先计算出完成一项工作所需要的正常时间。
模特法根据人体工程学和疲劳研究的结果，以人的最低能耗工作的时间消耗为动作的时间单位，因为动作速度太快会造成人的能量消耗过高，易引起疲劳；动作速度太慢，能量消耗也会增加，也容易引起疲劳。
速度与能量的关系是，当速度增加1%时，能量也会随之增加约1%；速度下降到某一临界点后再减速1%时，则能耗反而增加0.5%。
模特法把能耗最低的速度作为动作为动作时间单元，使操作者的劳动紧张程度适当，因而使劳动者保持充沛的精力。
模特法把人的动作与时间融为一体，只要知道是什么动作，就可以知道动作所需的正常时间。
四、实验步骤及实验数据本实验1人1组。
研究内容仍然是油泵装配工作，根据“动作研究实验”所确定的标准操作法，分析油泵装配过程中每一个动作的模特表达式，并记录在MOD分析表中（如下表）。
左手动作动素符号MOD 分析式MOD 值综合分析式MOD 值MOD 分析式动素符号右手动作伸手至G 并抓取移至胸前定位伸手至H 并抓取移至胸前定位持住M3G1 4 M3G1 4 M3G1M3P0E2 5 M3P0E2 5 M3P0E2BD 0 M2P0 2 M2P0装配装配伸手至A1并抓取移至胸前定位BD 0 M3P0E2 5 M3P0E2BD 0 M2P0 2 M2P0BD 0 M3P0E2 5 M3P0E2BD 0 M2P2 4 M2P2伸手至B1并抓取BD 0 M2P0 4 M2P2持住装配装配伸手至A2并抓取移至胸前定位伸手至B2并抓取 M2P0 2 M2P0 0 BDM3P0E2 5 M3P0E2 0 BDM2P2 4 M2P2 0 BDM2P0 2 M2P0 0 BDM3P0E2 5 M3P0E2 0 BDM2P2 4 M2P2 0 BD移至胸前定位移至胸前定位BD 0 M2P0 2 M2P0装配伸手至C 并抓取移至胸前定位BD 0 M3P0E2 5 M3P0E2BD 0 M2P0 2 M2P0BD 0 M3P0E2 5 M3P0E2伸手至I 并抓取 BD 0 M2P0 4 M2P2移至胸前定位左手动作动素符号MOD 分析式MOD 值综合分析式MOD 值MOD 分析式动素符号右手动作持住BD 0 M2P0 2 M2P0装配装配伸手至D 并抓取移至胸前定位BD 0 M3P0E2 5 M3P0E2BD 0 M2P0 2 M2P0BD 0 M3P0E2 5 M3P0E2BD 0 M2P2 4 M2P2伸手至B3并抓取BD 0 M2P0 4 M2P2持住伸手至E 并抓取移至胸前定位伸手至F 并抓取 M2P0 2 M2P0 0 BDM3P0E2 5 M3P0E2 0 BDM2P0 2 M2P0 0 BDM3P0E2 5 M3P0E2 0 BD移至胸前定位移至胸前定位BD 0 M2P0 2 M2P0装配伸手至A3并抓取移至胸前定位BD 0 M3P0E2 5 M3P0E2BD 0 M2P0 2 M2P0BD 0 M3P0E2 5 M3P0E2伸手至B4并抓取 BD 0 M2P0 4 M2P2移至胸前定位持住装配BD 0 M2P2 4 M2P2持住伸手至A4并抓取移至胸前定位伸手至B5并抓取 M2P0 2 M2P0 0 BDM3P0E2 5 M3P0E2 0 BDM2P0 2 M2P0 0 BDM3P0E2 5 M3P0E2 0 BD移至胸前定位左手动作动素符号MOD 分析式MOD 值综合分析式MOD 值MOD 分析式动素符号右手动作装配M2P2 4 M2P2 0 BD 持住持住BD 0 M2P0 2 M2P0装配伸手至J 并抓取移至胸前定位 BD 0 M3P0E2 5 M3P0E2BD 0 M2P0 2 M2P0BD 0 M3P0E2 5 M3P0E2BD 0 M2P2 4 M2P2伸手至A5并抓取移至胸前定位 BD 0 M2P0 2 M2P0BD 0 M3P0E2 5 M3P0E2伸手至B6并抓取移至胸前定位具体步骤：1． 明确此零件装配的标准作业方法。
高中物理解题方法例话：3模型法
3模型法故事链接: 1910年，英国曼彻斯特大学里，卢瑟福领导下的实验室发生了一件意料不到的事，竟然无意之中促成原子模型图的成功。
事情经过是这样的：一天下午，青年助手盖革问卢瑟福，是否可以在放射性方面做点工作；同时让刚来的助手马斯登也一起参加。
卢瑟福同意并建议他们用α粒子去轰击金箔，看看穿过金箔的α粒子向什么方向飞去。
原以为这个实验纯粹是练习性的，没有多大意义。
因为当时的科学家认为原子就像一只葡萄干面包。
原子内部的负电荷电子就好像葡萄干；正电荷好像面粉一样是均匀连续分布的物质。
按照这种想法，可以预料：金原子里的电子根本无法抵挡住比它重几千倍的α粒子炮弹；金原子中的正电荷物质虽然有同α相匹敌的质量，可惜它是均匀地分散在整个原子空间，也不会有什么了不起的抵挡力。
所以，射向金箔的α粒子将继续向前飞去，最多稍微改变一下角度。
盖革和马斯登遵照老师的意见，着手准备这项练习。
整个实验装置非常简单：作为炮弹的α粒子由藏在一只铅室里的放射性元素供给，它们的轰击目标是一张极薄的金箔，在金箔的后面放了一个可以改变方位的闪烁屏，只要α粒子撞到屏上，便马上发生一次闪光。
盖革和马斯登两名炮手，躲在一架低倍显微镜后面观察着这种微弱的闪光，并记下闪光的次数和角度。
第三天，卢瑟福正在自己的办公室里看书，忽然盖革冲了进来，惊慌地报告：“我们竟然看见好几起α粒子被金箔弹回来了！”这真是难以置信的消息。
这等于告诉你用一枚重磅炮弹去轰击一张报纸，炮弹竟然被报纸弹回来了那样荒唐。
卢瑟福很快恢复了镇静，这里面一定有奥妙。
如果这两位学生没有看错的话，莫非是我们以前对原子的看法有问题？卢瑟福紧张地思考了几个星期。
他想，原子中的电子是早就被人观察到了，但是原子中连续分布的正电荷物质，却从来也没有露过脸。
原子里的正电荷难道不是均匀分布，而是集中在一个很小的核心上？因为只有集中了原子质量90%以上的正电核心，才可能有足够的力量来抵挡那些凑巧撞在上面的α粒子，并把它们弹回去。
基础工业工程实验报告
25．1
13．9
30．0
16．1
5
1．4
1．4
9．0
7．6
20．7
11．7
27．8
16．1
6
1．8
1．8
9．4
7．6
22．7
13．3
29．4
16．1
7
1．7
1．7
9．2
7．5
22．8
13．6
29．1
15．5
统计
12.9
59.8
84.7
116.8
观察次数
7
7
7
7
平均/min
评定系数（%）
正常时间/min
宽放率（%
标准时间/min
秒表测时法应用试验—白建明拆卸并安装鼠标
用MOD法预定鼠标安装时间标准：（亢俊利）
NO
左手动作
右手动作
标记
次数
MOD值
1
伸向鼠标
伸向螺丝刀
2
拿取鼠标
等待
3
等待
拿取螺丝刀
4
移到身前
移到身前
5
持住
拆卸
6
放下鼠标
放下螺丝刀
试验结果报告与总结：
教师评语与成绩：
注：图与实验报告一并递交。
1、掌握秒表测时法的方法和步骤
2、学会用秒表测时来制定标准时间
实验三模特法应用实验
学会用模特法计算工序的标准时间及平整流水线
所用软件及版本：：Microsoft word 2002
试验过程：（含基本步骤、主要阶段结果及异常情况记录等）
一.用动素图分析
亢俊利双手作业图:
左手动作
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机电工程学院
《基础工业工程》实验指导书
学院
班级
姓名
学号
温州大学机电工程学院制
实验三模特法分析
1实验目的
1.1能用模特法正确表示作业者的各种动作，正确区分作业者的同时动作、时限动作和被时限动作。
1.2掌握用模特法计算产品装配工序的标准时间。
1.3了解模特法与秒表测时方法的联系和区别。
2 实验原理
模特法是预定动作标准法的一种，是作业测定的一种新技术。
运用模特法，无需经过现场测时，只要根据工作地布置图和操作方法，就能预先计算出一项工作所需要的正常时间。
模特法根据人体工程学和疲劳研究的结果证明，动作速度太快会造成人的能量消耗过多，易引起疲劳；当动作速度太慢，能量消耗也会增加，也容易引起疲劳。
模特法把能量消耗最低的速度作为基准，使操作者的劳动紧张程度适当，因而使劳动者保持充沛的体力。
模特法把人的动作与时间融为一体，人要确定人的动作，就可以知道动作所需的正常时间。
3 实验仪器、工具和材料
3.1 实验产品（按钮开关）。
3.2 计时器。
3.3 各类工具和文具（螺丝刀、纸张、铅笔、橡皮）。
3.4 模特法分析表。
4 实验内容及步骤
本实验2人1组，研究对象为双手操作分析的实验产品，根据双手操作分析所确
定的标准操作方法，分析实验产品装配过程中每个动作的模特表达式，并记录在表3-1的模特分析表中。
实验步骤如下：
4.1 明确实验产品装配的标准作业方法
按照操作方法模拟实验产品的装配过程，明确装配的标准作业方法。
5.2 记录左右手的动作分析式
分析左右手的动作，分别将各自的模特表达式记录在表3-1中。
注意：两只手的同时动作一定要记录在同一行中，并用简短的文字加以说明。
5.3 记录MOD分析式
左右手的动作分析式记录完成后，分析记录MOD分析式。
要注意分清哪些是可以同时进行的动作，哪些是不能同时进行的动作，特别要注意分清时限动作和被时限动作。
表3-1MOD分析表
4.4 计算正常作业时间（单位：秒）
正常作业时间=MOD值*0.129秒
4.5 确定标准时间
考虑宽放，确定标准时间。
宽放的确定请参考秒表时间研究部分材料，教材
P196-200内容。
4.6 秒表测时确定按扭开关装配过程标准时间
请设计最简单的秒表测时方法测定按纽开关装配过程的标准时间。
4.7 对比分析
比较用MOD法计算出的标准作业时间值和秒表测时得到的时间值进行比较。
正常情况下，两个数值应该比较接近，如果相差较大，应分析原因。
5 实验报告要求
5.1 说明本实验的目的。
5.2 详细列出模特法确定标准时间的步骤。
5.3 与“秒表测时实验”的数据进行对比，如果相差过大，分析原因并评价哪一个数据更准确。
6 思考题
6.1 试述模特法的工作原理，与秒表测时比较的优点是什么？
6.2 模特法的主要用途有哪些？
