音乐彩灯控制电路
双色音乐彩灯——趣味科技小制作
双色音乐彩灯——趣味科技小制作本装置能够使绿、红两路彩灯组随音乐频率的高低和强弱变化不断闪亮，产生音、色、光浑然一体的效果，给人以美的感受。

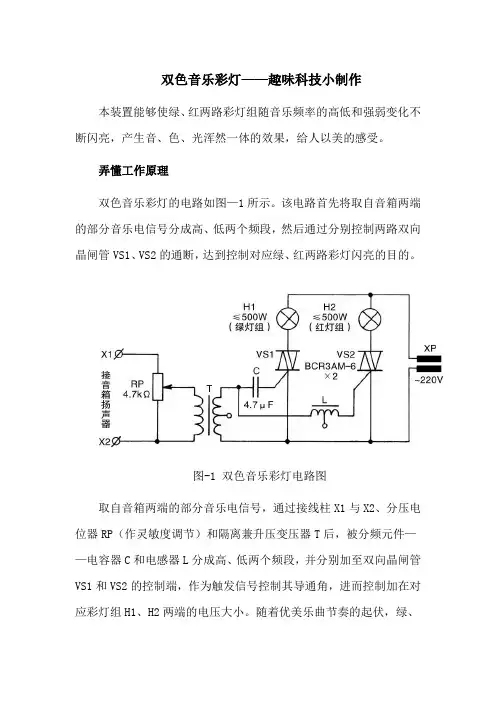

弄懂工作原理双色音乐彩灯的电路如图—1所示。
该电路首先将取自音箱两端的部分音乐电信号分成高、低两个频段，然后通过分别控制两路双向晶闸管VS1、VS2的通断，达到控制对应绿、红两路彩灯闪亮的目的。
图-1 双色音乐彩灯电路图取自音箱两端的部分音乐电信号，通过接线柱X1与X2、分压电位器RP（作灵敏度调节）和隔离兼升压变压器T后，被分频元件——电容器C和电感器L分成高、低两个频段，并分别加至双向晶闸管VS1和VS2的控制端，作为触发信号控制其导通角，进而控制加在对应彩灯组H1、H2两端的电压大小。
随着优美乐曲节奏的起伏，绿、红两组彩灯将会按照音乐信号的频率高低及强弱变化相应闪烁，发出不断变化的色光来。
准备好元器件本制作共用了11个元器件，备料清单如表1所示。
表1 元器件清单续表制作与使用图-2所示为该双色音乐彩灯的印制电路板接线图。
印制电路板可用刀刻法制作，实际尺寸为70mm×45mm。
图-2 双色音乐彩灯印制电路板接线图焊接好的电路板按照图—3所示，装入一个绝缘密闭小盒（如市售香皂盒）内。
在盒面板上开孔固定电位器RP及接线柱X1、X2，盒上侧面开孔用双股塑料外皮电线分别引出彩灯组H1、H2，盒下侧面开孔通过长约1m的双股塑料外皮电线引出电源插头XP。
为了便于使用，可在盒内固定一电工常用的四眼接线端子，通过它连接电路板与被控彩灯组。
图-3 双色音乐彩灯控制部分外形图装配成的电路，只要元器件质量有保证，焊接无误，一般不需任何调试便可投入使用。
万一发现绿、红两路彩灯组的闪光及亮度始终相差悬殊（通过调节电位器RP或音响设备的音调均不见效），或有一路彩灯组基本上不闪光，可通过适当增减电容器C的容量或电感器L的匝数来改变电路分频点的频率，从而加强或减弱所对应彩灯组的闪光强度，使两彩灯组闪光及亮度达到满意程度。
电工电子综合课程设计-音乐数字彩灯彩灯控制器
引言这次的课程设计主要是通过计数器，译码器来实现的，这个音乐数字彩灯控制电路实质上就是循环发出一系列的有规律的数列，并通过数码管显示出来。
这里主要使用的就是计数器，计数器在时序电路中应用很广泛，它不仅可以用于对脉冲进行计数，还可以用于定时等其他功能。
运用计数器的不同功能和不同接法就可以实现不同的序列输出。
这次的实验内容需要是数码管能够按照要求依次输出自然数序列，计数序列，偶数序列还有音乐序列。
为了实现这个循环输出的功能，经过分析可以用2线—4线译码器和四进制加计数器来控制四个计数器来实现对数列循环输出。
脉冲信号可根据555定时器来设计一个多谐振荡器来产生方波，通过方波来驱动计数器工作。
由于自然数序列和音乐序列与计数序列和偶数序列的频率有2倍的关系，为了使数字显示时间根本相等所以需要用JK触发器来设计一个分频电路。
通过以上的准备分析，这次的实际的原理电路那么可以根据以上绘出。
音乐数字彩灯彩灯控制器1 设计意义及要求1.1设计意义音乐数字彩灯控制器在现实生活中有很广泛的商业用途，常用于商业广告等各个领域，随着时代的进步也对音乐数字彩灯控制器有了更高的要求。
通过本次音乐数字彩灯控制器的设计与制作是自己有时机将自己所学的知识应用到生活实践中，增强学生理论联系实践的能力。
进一步学习掌握组合逻辑电路与时序逻辑电路的设计、组装与调试的方法。
熟悉各种重用芯片的功能与使用的技巧。
通过本次小组合作，学会与团队成员相互学习，相互帮助的方法。
同时锻炼了自己分析电路以几查找问题的能力。
1.2 设计要求设计要求1.运用所学的模电知识和数字电路知识；2.用到的原件：实验板、电源、连接导线、74系列芯片、555芯片或微处理器等。
初始条件1.数码管自动一次显示数字列队0，1，2，3，4，5，6，7，8，9〔自然数列〕；1，3，5，7，9〔奇数列〕；0，2，4，6，8〔偶数列〕；0，1，2，3，4，5，6，7，0，1〔音乐数列〕。
音乐彩灯控制器电路图
音乐彩灯控制器电路图
类别：电路图
作者：未知
关键字：音乐彩灯
加入日期：2010-8-1 控制器如图所示，包括声电转换和放大电路、时钟脉冲发生器、计数电路和控制电路等。
它控制四路彩灯伴随乐曲而闪烁发光。
拾音话筒MIC将乐曲声响转变为电信号，经VT1～VT4加至四路模拟开关IC3（CD4066）。
555和RP1、R1、R2、D1、C1等组成无稳态多谐振荡器t充=0.693（RP1+R1）C1 t放=0.693R2C1
T=0.693（RP1+R1+R2）C1
图示参数的振荡周期T在0.5～5秒范围内变化。
555的3脚输出加至IC2作为CP脉冲。
IC2采用CMOS型十进制计数器/脉冲分配器CD4017，在时钟CP作用下，Q0（3脚）、Q1（2脚）、Q2（4脚）Q3（7脚）、Q4（10脚）相继出现高电平脉冲，而Q4加至复位端R（15脚），使电路成为一环形计数电路。
Q0～Q3的输出依次将CD4066四模拟开关选通，使乐曲信号依次加至VT5、VT6、VT7、VT8，并依次导通，SCR1～SCR4依次触发导通，彩灯插座依次有电，彩灯顺序点亮，随着悠扬的音乐，彩灯闪烁生辉。
图片大小：73K(温馨提示：大图片可能因为压缩显示而变形，请将图片存于本地来浏览)。
实验二 音乐梦幻灯电路板的制作

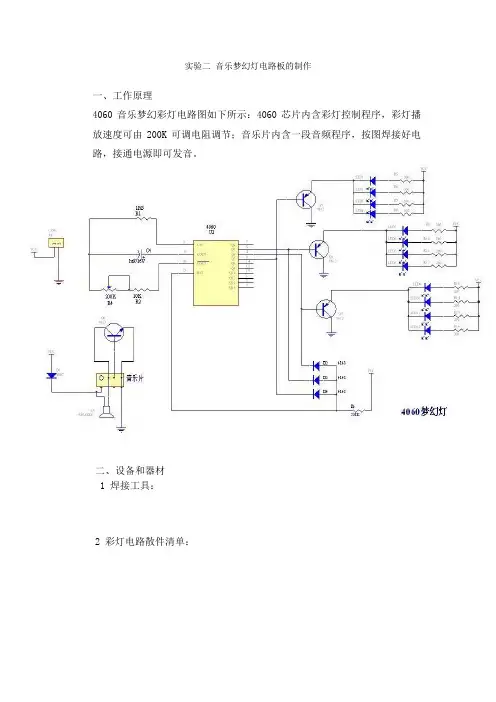

实验二音乐梦幻灯电路板的制作一、工作原理4060音乐梦幻彩灯电路图如下所示：4060芯片内含彩灯控制程序，彩灯播放速度可由200K可调电阻调节；音乐片内含一段音频程序，按图焊接好电路，接通电源即可发音。
二、设备和器材1 焊接工具：2 彩灯电路散件清单：二、制作过程1 画出电路板实物装配图：装配图如下所示：A 背面图B 正面图2按实物焊图的比例，在万能板上摆放好元件，注意元件的极性和位置；3 检查无误误后，开始焊接；要求元件摆放合理，在板上分布均匀，焊接线要直，拐弯呈九十度，焊点光滑无毛刺，跨线少。
四、知识准备与技术要求1、知识准备①万用表的使用。
②元器件的认识（包括电阻、电容、二极管、三极管、可控硅）。
2、安全要求能正确使用常用仪器，熟知安全用电常识，焊接时注意自身防护、安全，注意防电，防烫伤；不能故意损坏设备。
五、评分1、评分标准及分值根据在规定的时间内，完成工作任务的情况，参照信息产业部电子行业无线电调试高级工的国家职业标准进行评分。
电子产品的装配与调试满分为100分。
①元件选择 20分元器件的筛选、测试正确率评分。
②电路板焊接 30分根据焊接工艺质量排出等级，按等级顺序评分。
③电子产品装配 30分根据装配工艺质量排出等级，按等级顺序评分。
④电子产品调试 20分根据测试、调整、答题情况、调试报告评分。
2、违规扣分有下列情形，需从成绩中扣分：①违反规定,提前进行操作的,扣5-10分。
②在规定时间内完成内容。
违规操作，依据情节扣5-10分。
③现场操作过失未造成严重后果的 ,扣10分。
④发生严重违规操作或作弊，经确认后，以0分计算。
⑤在完成任务后，出现电路短路扣20分。
六、实验小结[心得体会]。
音乐彩灯电路图
基于AT89C2051单片机的多功能灯光控制器
用单片机进行灯光控制电路设计比用数字电路设计在电路结构上要简单得多，成本低，性能稳定，控制灵活，修改方便，是目前广泛采用的设计方法。
但发现一些灯光控制电路设计功能单一，无人机交互控制功能，失去了单片机控制的灵活性。
这里向大家介绍一种用89C2051控制的功能多样、运用灵活、实用性强，工作稳定可靠的灯光控制电路，该电路具有“灯光闪烁模式”选择、“灯光闪烁速度”选择和“音乐模式”选择。
电路特点
本电路采用轻触按键进行功能选择，具有“灯光闪烁模式”选择，用户可根据自己的爱好变换不同的灯光闪烁模式，从而避免了目前大多数灯光控制器只有单一的闪烁模式而失去了灯光控制的灵活性和趣味性。
具有“灯光闪烁速度”选择，用户可根据实际情况（如不同的舞台音乐）选择快速或慢速闪烁速度，从而使灯光与环境更加融洽。
电路图
电路组成
工作原理图如附图一所示，该电路由A T89C51单片机做控制电路，P3.2~P3.3为键盘口，共2个功能按键，2个“灯光闪烁模式”选择按键，2个“灯光闪烁速度”选择按键。
P0口为8路灯光输出；8只发光二极管为操作人员监视用，共正极连接，P0口低电平输出灯亮。
9脚为复位端，本电路具有上电复位和按键复位两种复位功能。
18脚、19脚接晶振，本电路采用6MHz晶振。
P2.2接一个音乐电路。
彩灯控制电路分析
谢谢观赏！ 谢谢观赏！ 观赏
loyou1993@
QQ：4 7 0 3 2 0 7 8 6
音乐彩灯控制电路图解
讲解：李雄伟
1
555内部电路图：
电压 控制端
5～～
复位端 低电平有效
高电平 触发端
低电平 触发端
放电端
音乐彩灯简介：
• 如上图所示，电路由音控多谐振荡器、时序脉冲产生器和可控硅触发 电路等组成。 • 555和R2,RP1,R3,C3等组成无稳态多谐振荡器。音乐信号经耦 合变压器T1, D1,检波，VT1;放大，C5隔直流后加至555的控制端5 脚。5脚与集成片内部比较器的基准分压点（VDD）相连，故555的 上、下限触发电平分别为 • V上=2/3VDD+O. 25△Vs • V下=1/3VDD+O. 125△Vs • 输出的振荡方波的频率，将随输入音乐信号的强弱有所变化。调 节RP,可改变音控信号的大小。选择具有异步置0,置1的四D触发器 （如74LS74）组成同步计数电路，每个触发器Q端各接一驱动三极 管，当Q为高电平时，三极管导通，可控硅导通，将相应彩灯点亮。 双刀开关K将计数电路接成环形，另一刀接一个四输入与非门，避免 全0状态出现。电路可产生五中不同的循环方式，使闪光随音乐伴奏 不断变化，适用于舞场及其他喜庆场合。
模拟电路实验：实验0607、音乐彩灯控制电路
二、要求
（1）第一路按音量的强弱（信号幅度大小）控制彩灯。 强音时，灯的亮度加大，且灯被点亮的数目增多。
（2）第二路按音调高低（信号频率高低）控制彩灯。低 音（输入信号频率低于400Hz）时，某一部分彩灯点 亮；高音（输入信号频率高于600Hz）时，另一部分 彩灯电亮。
返回
三、设计原理与参考电路
彩灯 驱动器 驱动器
彩灯控制器原理框图
彩灯 彩灯
返回
放大电路设计
采用同相比例放大电路 输出电压Vo=（1+Rf/R1）Vi
Rf
R1
vN
-
vI
vP
A +
vO
R2 = R1//Rf
同相比例放大电路图
返回
精密全波整流电路
20k
D1
10k
Vi
+15V
V o1
–
+15V
10k +
– D2 10k
V o2
-15V
根据任务要求，可将控制器分为二部分来实现 （1）将声音信号变成电信号，经过放大、整流
滤波，来点亮彩灯，以实现声音信号强弱的 控制。 （2）采用高、低通有源滤波电路来实现高、低 音对彩灯的控制。
返回
基本原理框图
传感器
放大器
整流、滤波 电路
驱动器
低通 滤波器路
整流、滤波 电路
高通 滤波器路
整流、滤波 电路
实验内容与步骤
1、分配各级电路的电压增益。 2、确定电路方案 3、在实验电路板上组装电路
返回
LED驱动
＋5V
R1
5V
vi 1k
0
fi =40kHz
D SE303
声控音乐彩灯(精)
声控音乐彩灯
彩灯控制器的电路如下图，R1、R2、D和C组成电阻降压半波整波电路，输出约3V的直流电供SCR的控制回路用。
压电陶瓷片HTD担任声-电换能器，平时调W使BG集电极输出低电平，SCR 关断，彩灯不亮。
当HTD接收到声波信号后，BG集电极电平升高，SCR即开通，所以彩灯能随室内收录机播出的音乐节奏而闪烁发光。
W可用来调节声控灵敏度，W由大调小时，声控灵敏度愈高，但W过小时，电灯常亮，这时就失去声控作用，使用调试时，将W由大逐渐调小至某一阻值时，电灯即点亮，再将W退回少许（即稍微调大），电灯就熄灭，这时声控灵敏度最高，离HTD二三米远处普通谈话声就能使彩灯闪烁。
如嫌灵敏度太高，只要将W调大些即可，电灯长亮不熄，表示BG的放大倍数β值过小，应更换β大些的三极管。
电阻均为1/8W碳膜电阻。
音乐彩灯控制电路
目录第1章绪论 (2)第2章音乐彩灯控制器设计 (3)2.1系统设计思路 (3)总结 (10)测与修理等问题。
(10)此次的设计将数字电子、模拟电子、实用电源结合进行整体思考，将知识学以致用，也加深对知识的进一步理解。
(10)第1章绪论随着科学的发展，人们生活水平的提高，人们不满足于吃饱穿暖，而要有更高的精神享受。
不论是思想，还是视觉，人们都在追求更高的美。
特别使在视觉方面，人们不满足于一种光，彩灯的诞生让人们是视觉对美有了更深的认识。
但现在市面上的音乐彩灯只是按照一定的方式闪烁，让人们感觉到十分的粗糙无味，更没有声音那样用震撼力，音乐彩灯的出现让我们既有了听觉上的享受，更有了精神上的享受。
但现在市面上的音乐彩灯只是按照音乐的一种方式闪烁，和音乐没多大关系，根本不能称为音乐彩灯。
本设计是一个音乐彩灯控制器，使其实用于家庭、商场、橱窗、舞厅、咖啡厅、公共广场等场所的摆设、装饰、广告、环境净化与美化，本电路的最大优点是可以实现音乐以三种方式控制彩灯的闪亮。
实现了音乐大小、节奏的控制。
设计任务与要求（1）设计一个音乐声响与彩灯灯光相互组合的彩灯控制电路。
（2）有两路不同控制方法的彩灯，用不同颜色的LED表示。
（3）第一路用音乐强度的大小来控制彩灯，音量大时，彩灯亮度加大，反之亦然。
（4）第二路为音乐节奏控制彩灯，按音乐节拍变换彩灯花样。
第2章音乐彩灯控制器设计2.1系统设计思路音频在电信号中表现为多个正弦波叠加而形成。
音乐的大小就表现为是音乐的强弱起伏，它在音频信号中表现为正弦波的波峰和波谷，所以在他达到波峰时说明他的音量大。
在波谷是音量就小，所就需要一个传感器—压片陶瓷B(FT-27或HTD27A-1)，接收音乐的音频信号，经过放大电路放大后，用于驱动电路来使彩灯发光。
音乐的节奏往往是由乐队的鼓点来体现，实质上是具有一定时间间隔的脉冲信号。
根据设计要求，彩灯要随着节奏闪亮，需要一个可调的多谐震荡电路产生脉冲信号，将脉冲信号输入放大电路，放大后驱动彩灯随着脉冲的频率变化而变化闪亮。
彩灯控制电路 (3)
彩灯控制电路简介彩灯控制电路是一种用于控制彩色灯光的电路。
它可以通过改变灯光的颜色、亮度和闪烁方式来营造出不同的氛围和效果。
本文将介绍彩灯控制电路的原理、应用以及搭建步骤。
原理彩灯控制电路主要由以下几个部分组成：1.控制器：负责接收外部信号，并根据信号指令控制彩灯的状态；2.彩灯模块：通过改变电流或电压来控制不同颜色的光源，实现彩色灯光效果；3.电源：为彩灯控制电路提供稳定的电力供应；彩灯控制电路的工作流程如下：1.控制器接收外部信号；2.控制器解析信号，并发送相应指令给彩灯模块；3.彩灯模块根据指令执行相应操作，如改变灯光的颜色、亮度或闪烁方式；4.控制器不断接收和解析信号，实现彩灯控制电路的持续工作。
应用彩灯控制电路广泛应用于以下场景：室内照明彩灯控制电路可以根据不同的需求，调整室内灯光的颜色和亮度，营造出不同的氛围。
例如，在晚上举办派对时，彩灯可以调整为七彩缤纷的颜色，增加派对的欢乐氛围。
而在电影观影时，可以调整为柔和的黄色或白色，增加观影的舒适感。
建筑装饰彩灯控制电路可以用于建筑物的夜间装饰，通过改变彩灯的颜色和亮度，营造出独特的建筑效果。
例如，在庆祝活动或特殊节日时，可以将建筑物的外墙灯光设置为红色或绿色，以展示节日氛围。
舞台表演彩灯控制电路在舞台表演中也有广泛应用。
通过控制彩灯的颜色、亮度和闪烁方式，可以为舞台表演增添视觉效果，提升观众的体验。
例如，在音乐会中，可以根据音乐的节奏和情感变化，通过控制彩灯的闪烁效果，营造出动感的舞台效果。
搭建步骤下面是搭建彩灯控制电路的步骤：1.准备材料：彩灯模块、控制器和电源；2.将彩灯模块连接到控制器上，确保连接的稳固；3.将电源连接到控制器上，并确保电源连接正确；4.将控制器连接到电源，并开启电源；5.使用控制器上的按键或遥控器发送信号指令，观察彩灯的变化；6.测试不同的彩灯控制方式，如改变颜色、亮度或闪烁方式。
注意事项在搭建彩灯控制电路时，需要注意以下几点：1.选择适合的彩灯模块和控制器，确保它们兼容并能正常工作；2.连接电源时，遵循正确的电路连接顺序，防止短路或火灾等安全问题；3.在使用电源时，要注意电流是否过载，避免过热或损坏设备；4.定期检查彩灯控制电路的连接状态，确保连接稳固，并清洁灰尘和脏污。
音乐彩灯链——趣味科技小制作
音乐彩灯链——趣味科技小制作逢年过节或遇喜庆日子，你可按照下面的介绍自制出新颖、实用的音乐彩灯链，以美化居室，为节日或喜庆场面增辉添彩。
这种音乐彩灯链电路简单、制作容易、成本低廉（不含彩灯链，控制电路造价在8元左右）、使用效果好；它能够跟随音响设备播放的优美乐曲节奏闪闪发光，可进一步渲染喜庆气氛，给人以美的享受！弄懂工作原理音乐彩灯链的电路如图—1所示。
该电路通过用音频电信号控制双向晶闸管VS的通断，达到控制彩灯链H闪亮的目的。
图-1 音乐彩灯链电路图取自收录机（或其他音响设备）扬声器两端的部分音频电信号，经分压电位器RP（作灵敏度调节）和隔离兼升压变压器T后，加到双向晶闸管VS的控制极G与第一阳极T1之间，作为VS的触发信号。
当收录机声音较弱或间断时，触发信号较弱或为零，VS不足以被触发导通，因此彩灯链H不发光；当收录机声音较响时，触发信号也较强，VS被触发导通，220V交流电加至彩灯链H两端，使彩灯链发出亮光。
随着优美乐曲节奏的起伏，彩灯链将会闪闪发光，产生出音、色、光浑然一体的奇妙效果。
准备好元器件本制作共用了9个元器件，备料清单如表28所示。
表1 元器件清单制作与使用图-2所示是该音乐彩灯链（实际上是控制电路部分）的印制电路板接线图。
印制电路板可用刀刻法制作而成，实际尺寸为35mm×25mm。
图-2 音乐彩灯链印制电路板接线图整个控制电路按照—3所示，焊装在一个尺寸为90mm×60mm×35mm的绝缘密闭小盒内。
插座XS、电位器RP、接线柱X1和X2均固定在盒面板上，电源插头XP1则通过长1m左右的双股塑料外皮电线引出盒外。
使用时，首先通过双股软电线将接线柱X1、X2接通到音响设备的扬声器两端。
简便方法是：在接线柱X1、X2上接一个φ3.5mm的小型二芯插头，并将该插头插入音响设备外接扬声器或耳机插孔内，注意不要全部插进去，以使插头刚好与音响设备接通，但又不影响扬声器正常放音为好；然后，将彩灯链插头XP2插入插座XS内，将电源插头XP1插入220V交流电插座内，并调节电位器RP的旋钮，使彩灯链随着音响设备音乐（或歌曲）节奏起伏闪光到最为干脆、明快为止。
音乐片控制节日彩灯电路的装接与调试
通电调试与检测：
1.通电：检查电路板,确认无误后,还应使用指针万用表测量220V 交流输入端的电阻值,30kΩ 以上才允许通电;电路板放在桌子上 之前务必清理桌面,以免发生短路现象;负载可用220V25W 普通白 炽灯或节能灯。
一般,电流在８A 以下的晶闸管都能用万用表测量.对于工作电流在８A 以 上的大功率晶闸管,可先在表棒上串入几节干电池,然后用R×１挡按上述方法 测量.
2.调试：将RP 顺时针转到底(音量最大),应能听到乐曲声,同时灯应伴 随乐曲声闪烁发光;减小音量灯长亮,则电路正常.如果对发光效果不 满意,可调整R6。R6阻值小,则VT2不易饱和, 电路的效果即“亮多暗 少”;反之,如果增大R6,VT2容易进入饱和区,效果变为“亮少暗多”. 调试结果与VT2的β 值有关,不同的β 值对应选用的R6值应该不同,一 般取10~20kΩ.
３.测量： 用万用表测C1 两端电压,应有12V左右,这个电压值与直流负载
的轻重有关.负载重则电压低,否则会上升.所以, R1与C1所构成的电 容降压供电电路是不允许空载的,否则电压会上升到200V以上,在 正常负载下,C1两端电压为10~18V. １)测VS两端电压,应为２V 左右. ２)测VT1的c极电位,在５~12V 之间,随RP 调节而有所不同. ３)测VT2的c极电位,若会随音乐节拍而跳跃变化,则为正常. ４)测VTH 的G 极电位（随音乐节拍而变化）,一般在1.5~2V之间. ５)用直流500V 挡测220V 整流输出端R1左端(灯上端)电压,应在 200V 左右.
音乐集成电路简介
＋ 触输
－
声控音乐彩灯
声控音乐彩灯一、摘要:本电路主要可分为三部分电路，第一部分是将接收来的音频信号放大，第二部分是将放大后的信号作为脉冲信号经过两次降频后降人不能感觉到的音频变化变为可感到的信号，第三部分是将低电压变化控制高电压来使的220V/15W彩灯发光。
此电路在有音频信号输入时，彩灯会随着音频信号的变化而闪动，音频信号频率越高彩灯闪动就越快。
此电路可用于舞台布景，酒吧、舞会、生日patty等的灯光设备，对环境起到一定的烘托作用。
二、原理说明:第一部分：放大电路如上图所示，输入的信号先经过电容C1虑去直流信号后经三极管V1第一次放大后电容C2再次滤波经V2再次放大，得到较高电压的信号，为下一接电路的工作做准备。
第二部分：计数器/译码分配器如上图所示，电路主要是两个集成芯片CD4017构成。
CD4017是十进制计数器/分频器，其内部由计数器及分频器两部分组成，由译码输出现实对脉冲的分配，整个输出时序就是Q0、Q1、Q2、Q3···、Q9依次出现与时钟同步的高电平，宽电平等于时钟周期。
CD4017有3个输入端（MR、CP0和CP1）,MR为清零端，当在MR端上加高电平或正脉冲时，其输出Q0为高电平，其余输出端（Q1～Q9)均为地电平.CP0和CP1是2个时钟输入端，若要用上升沿来计数，则信号有CP0端输入，若要下降沿来计数，则信号由CP1端输入。
CD4017有10个输出端（Q0～Q9)和1个进位输出端CO。
每输入10个计数脉冲，C0就可得到1个进位正脉冲，该进位输出信号可作为下一级的时钟信号，输出端依此变为高电平。
在C1中将11与15相接，即输入端14每输入9个信号时发生一次清零，达到降频的目的。
C2中将C1送来的信号分配开，并分在10个端子上得到顺序正脉冲，以达到降频、分频的目的。
第三部分：触发控制电路如上图所示，第二部分产生的高电平信号，先经过二极管整流后，再经过三极管的放大得到高电压来触发双向可控硅的导通，使得加在彩灯上220V交流电导通，彩灯发光。
声控 LED变色彩灯电路
声控 LED变色彩灯本例介绍的声控,能够随着音乐节奏频频跑动和变换颜色(可显示3种色彩)，可用于居室装饰或作为音频指示器。
电路工作原理该声控LED变色彩灯由音频放大电路和LED驱动控制电路组成，如图：音频放大电路由传声器BM、晶体管Vl、V2、电阻器Rl-R6、电容器Cl-C3和音量电位器RP组成。
LED驱动控制电路由计数/分配器集成电路ICl-IC3、双色发光二极管VLl。
VLlO和电阻器R8组成。
传感器BM拾取的声音信号经Vl、V2两级放大后，加至ICl的14脚 (CP端)作为计数时钟脉冲，IC1的3脚 (Y0端)、2脚(Yl端)的输出信号分配给IC2和1C3作为计数信号，4脚 (Y2端)的输出信号反馈至15脚 (复位端)作为复位信号。
IC2和1C3的输出端 (YO-Y9端)之间接有双色发光二极管VLl-VLlO，当IC2和1C3的某对输出端同时输出高电平时，两端外接的发光二极管将显示橙色，否则显示红色或绿色。
例如，当IC2的YO端和lC3的YO端均输出高电平时，双色发光二极管VLl内部的红色发光二极管和绿色发光二极管同时点经混色后发出橙色光;若IC2的YO端输出高电平，而IC3的YO端输出低电平，则VLl内部的红色发光二极管点亮，绿色发二极管不亮，VLl发出红色光;若IC2的YO端输出低电平，而IC3的YO端输出高电平，则VLl内部的红色发光二极管不亮，色发光二极管点亮，VLl发出绿色光。
其余各组发光二极管的工作原理与VLl相同。
限于篇幅，该电路仅画出VLl和VLlO，VU-VL9未画出。
LED显示电路也仅画出一组，制作时可根据实际需要来适当增加LED 发光二极管的列数及数目。
调整RP的阻值，可以调整输入到lCl的14脚电平的高低，从而改变LED的显示效果。
元器件选择Rl-R7选用1/4W或1/8W碳膜电阻器;R8选用5W的线绕电阻器。
RP选用普通合成膜电位器或可变电阻器。
Cl-C3均选用耐压值为25V的铝电解电容器。
音乐型“满天星”彩灯——趣味科技小制作
音乐型“满天星”彩灯——趣味科技小制作这里介绍的音乐型彩灯由4路普通“满天星”彩灯链组成，它能反复播放出8首钢琴乐曲，并有16种不同花样跳法可与乐曲旋律搭配成最佳的视觉效果。
用这种彩灯链来美化节日里的门庭、客厅或教室等，能产生天空繁星闪烁的效果，具有极强的装饰性。
弄懂工作原理音乐型“满天星”彩灯的电路如图—1所示，它由电源变换电路、彩灯控制集成电路、晶闸管驱动电路和彩灯链电路4部分组成。
图-1 音乐型“满天星”彩灯电路图电源变换电路由晶体二极管VD1～VD4等组成。
220V交流电经VD1～VD4桥式整流后，输出直流全波脉动电流供4路彩灯链H1～H4用电；同时，全波脉动电流经电阻器R1降压限流、稳压二极管VD5稳压和电容器C1滤波后，输出约3V稳定直流电压，供集成电路A （WT8089）用电。
电路中，改变集成电路A的第8脚外接电容器C2容量，可调节乐曲的旋律。
增减第11、12脚间的外接振荡电阻器R2阻值，能调节音乐节奏的快慢。
一般情况下，不必进行调整。
准备好元器件本制作共用了21个元器件，备料清单如表1所示。
表1 元器件清单制作与使用图-2所示为该音乐型彩灯的印制电路板接线图。
印制电路板最好采用环氧基质单面铜箔板制作，实际尺寸为60mm×45mm。
印制电路板也可直接采用相同大小的单孔“洞洞板”，并充分利用元器件引脚飞线连接，以省去加工专用印制电路板的麻烦。
印制电路板上要开出一个21mm×1.5mm的狭槽，将集成电路A垂直插入狭槽内，然后用焊锡将其13个引脚和印制电路板上相应焊盘焊牢。
图-2 音乐型“满天星”彩灯印制电路板接线图焊接好的电路板装入一绝缘密闭小盒内，在盒面板上开孔固定按键开关SB，并为压电陶瓷片B开出释音孔。
电源插头XP通过双股电线引出盒外；彩灯链接线可直接引出盒外，也可在盒侧面固定电工用五眼接线端子引接，以利使用。
由于该音乐型彩灯采用了专用集成电路A，所以只要元器件良好、接线无误，电路无需任何调试，通电后即可正常工作。
音乐控制彩色变换灯
1.引言随着人们生活水平的不断提高和电子科技的飞速发展，特别是近年来物质生活水平的提高，人们相互之间交往所利用的通信手段也越来越多，人们不断追求生活方式的多样化和个性化；电子科学的发展尤其是无线通信的快速发展给人们工作和生活注入了新的色彩；人们可以随心所欲地享受着无线通信工具所带来的乐趣。
音乐控制彩色变换灯就是人们早已熟悉的一种彩色变换的灯，，这种传统的彩灯在今天依然有着广泛的应用，并且也向着多样化和个性化和微型化的方向发展；随着时代的发展它的作用也在发生着变化，它已经走进了我们的生活，在我们小集体范围内如：学生宿舍、宾馆等场所，由于其使用方便、价格低廉、技术成熟。
当音乐彩灯用于舞台娱乐场所时，彩灯能随音乐的乐曲节奏发出各种颜色的光，让人们得到美的感受。
2 .系统整体框图要求电路把输入的音乐分为四个频段，并分别控制四种颜色的彩灯。
每组灯的亮度岁各自输入音乐信号的大小分八个等级。
输入信号最大时，彩灯最亮。
当输入音乐信号的幅度小于10m V时,要求彩灯最亮。
1 5000——6000 Hz 控制绿灯2 2000——4000 Hz 控制蓝灯3 500——1200 Hz 控制红灯4 50——250 Hz 控制黄灯电源电压交流220V，输入音乐信号>10mV。
3.电路原理分析及具体实现3.1课题分析图3.1是一个双向可控硅控制灯泡亮度电路，如果输入交流220V正弦波电压过零点时在双向可控硅的控制极和阴极之间连续加入幅度大于3V，宽度大于1ms的同步触发器脉冲，可控硅就可连续导通，忽略可控硅导通降压，正弦波电压将全部加到灯泡上，灯泡最亮。
如果触发脉冲消失，可控硅就会在输入正弦波电压下一个过零十自然截止，灯泡熄灭。
图3.1双向可控硅控制灯泡亮度电路图把音乐信号分成四个频率段可用通滤波器去实现。
组成带通滤波器电路的形式很多，其中最简单的并且上、下限截止频率分别可调的是有带通滤波器由低高通频滤波电路串联而成的带通滤波器，。
声控彩灯电路工作原理
声控彩灯电路工作原理
嘿，朋友们！今天咱来唠唠声控彩灯电路的工作原理，这可真的超级有意思哦！
想象一下，你走进一个房间，只要拍拍手或者喊一声，那些彩灯就像听到了命令一样，“唰”地亮起来啦，就像舞台上的灯光听候着导演的指示，是不是超级神奇？这就和声控彩灯电路的工作原理有关啦！
声控彩灯电路呢，简单来说就是靠声音来控制彩灯的开关和变化。
这里面有个关键的小元件，就像是一个特别机灵的小耳朵，能听到咱们的声音哦。
比如说你大声叫一下，这个小耳朵立马就能接收到声音信号，然后把这个信号传送给电路里的其他部分。
这不就跟咱们听到朋友喊我们名字，然后回应一样嘛！
然后呢，电路里还有些像是智能指挥官的部分，它们会根据小耳朵传来的声音信号做出判断和反应。
当声音信号达到一定强度时，它们就会果断地下达命令，让彩灯亮起来。
哇塞，就好像是将军一声令下，士兵们立刻行动起来一样酷炫呢！
“嘿，那要是声音一直有，灯不就一直亮着啦？”别急别急，这里面还有巧妙的设计呢！它还会有个类似定时器的东西，能控制灯亮的时间，不会让它们一直亮得晃眼睛。
就像跑步比赛，规定好时间，大家在这个时间内尽情发挥，时间到了就暂停一下。
在实际应用中，声控彩灯电路用处可多啦！可以用在派对上，让气氛嗨到爆；也可以用在一些特别的场景里，给人带来惊喜和乐趣。
总之啊，声控彩灯电路真的是个超棒的发明！它让我们的生活变得更加丰富多彩，更加有趣。
就像是给平淡的日子加上了一抹绚丽的色彩！那种一发声就能看到灯光闪耀的感觉，真的是太棒啦！所以啊，大家快来一起感受声控彩灯电路的神奇魅力吧！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、实验要求
验收要求 按话筒输出信号的音量的强弱（信号幅度 的大小）控制彩灯。音强时，彩灯的亮度加大 （或个数增加），反之，亮度减弱。要求能播放 音乐（话筒输出到扬声器）；输出功率0.3w 。 能把输入的音乐信号分为高、低两个频段， 并且分别控制两种颜色的彩灯。主要技术指标： ①高频段：2000～6000Hz，控制绿灯 ②低频段：低于2000Hz，控制红灯 扩展要求 其它功能扩展（可加分）。
按话筒输出信号的音调的高低（信号频率高 低）控制彩灯； 按话筒输出信号的音量的强弱（信号幅度的 大小）控制彩灯。
9
二、实验要求
设计电路、并采用PSpice等仿真软件对各电 路进行计算机模拟仿真，选取最佳参数。然后进 行系统联调、性能指标测试。 两路控制电路具体要求为： （1）第一路按话筒输出信号的音量的强弱（信 号幅度的大小）控制彩灯。音强时，彩灯的亮度 加大，反之，亮度减弱。 （2）第二路按话筒输出信号的音调的高低（信 号频率高低）控制彩灯。低音时，某一部分彩灯 实验任务
二、实验要求
三、设计步骤 四、设计原理 五、实验步骤 六、实验注意事项
七、实验报告要求
8
一、实验任务
音乐不仅仅可以通过听觉欣赏，也可以同时 通过视觉感受，这就是当今流行的彩色音乐。 设计一种组合式彩灯控制电路，该电路由两 路不同控制方法的彩灯组成，彩灯可采用不同颜 色的发光二极管组成不同的图案来实现。
课程简介
一、课程性质：设计性实验课
验证型 设计型 综合型
教材：电子技术基础实验（第三版）陈 大钦主编；高等教育出版社；2008.6
二、课程特点：开放式教学 教学内容开放 元器件开放 实验室和仪器开放
1
课程简介
三、教学时数：32+32（课内：课外=1:1） 学生需要另外预约实验时间：7个单元。可 登陆电信系开放实验管理系统进行预约： /kflab/Login.aspx 四、实验报告要求 要求回答所有相关实验思考题，并就 实验中出现的问题现象、原因分析、解决 方法进行描述与分析论证。
13
四、设计原理 ——总体方案
彩灯控制器原理框图
14
四、设计原理 ——语音输入与放大
语音输入是指能将声音信号转换为音频电信号 的拾音设备，即传声器——话筒（也称麦克风 Microphone）。 话筒的种类很多，按工作原理可以分为电动式 话筒和电容式话筒。电容式话筒是目前常用的 拾音设备。 驻极体电容话筒（ECM）的主要技术参数： 灵敏度典型值：-66～-56dB或5～15mV/Pa； 频率响应典型值：50Hz～12kHz； 输出阻抗典型值：不大于2kΩ； 工作电压：DC1.5～12V 。 15
11
三、设计步骤
根据任务要求，经过可行性的分析与论证， 得出系统总体设计方案。 画出总体设计结构框图。 根据设计的技术要求，选择合适的功能单元 电路。 确定所需要的具体器件(型号及参数)。 将元器件及单元电路安装起来，设计出完整 的系统电路。
12
四、设计原理 ——总体方案
根据任务要求，本控制器可分为两部分电路 来实现： （1）实现声音信号强弱的控制，则应将声音 信号变为电信号，经过放大、整流滤波，以 信号平均值驱动彩灯发亮。信号越强，则灯 的亮度越大。 （2）为实现高、中、低音（不同频率信号） 对彩灯的控制，采用高、带、低通有源滤波 电路。低通滤波器限制高音频信号通过，而 高通滤波器限制低音频信号通过，分频段输 出信号，然后经过放大器驱动电路使相应的 发光二极管点亮。
4
课程简介
六、实验内容安排
音乐彩灯控制电路（第8、9周——4×2）
ISP器件的设计与应用（第10、11周——4 ）
计数、译码、显示与简易数字钟（第12周——4 ）
赛课结合班内初赛测试与展示（第14周——4 ）
ISP器件的设计与应用（第15、16周——4 ）
数字钟插板实验（第17、18周—— 4×2 ）
操作考试（第19周）
5
实验室有关规定
进入实验室，须遵守实验室规章制度； 上课前须签名，按学号对号入座；
按照学号使用对应号码的万用表；
上完课后，每班安排4人做卫生（班长安排）：
整理桌面：仪器归位、关闭电源、清扫桌面、摆好
凳子
扫拖地面：先扫后拖； 整理万用表：将表笔放好，并按顺序号放入柜内。
2
课程简介
五、成绩评定
平时成绩：占35%
实验操作考试：占30% （开卷） 期末笔试：占20%（闭卷）
综合性实验项目：占15%
不重考，只重修！
3
课程简介
综合性实验项目以赛课结合方式进行，由团队按照 校内大赛及课程要求向大赛组委会及班级教师提交参赛 申请并提交参赛文档，由各班教师安排班内集中初赛测 试与答辩演示环节，进入决赛团队需经各班教师推荐或 组委会审查，获得决赛资格以进入决赛评奖环节。 学生可采用BASYS2或XILINX公司FPGA相关实验 板设计综合实验项目及电子系统作品申请参赛及评优， 优胜者可获校内大赛奖励及课内成绩加分的奖励。大赛 初赛环节安排在课程结束前5周进行，决赛环节拟在学 期结束前3周进行。
6
实验室有关规定
出现异常情况（如冒烟、异味等）及时报告老师并
做相应处理，如切断电源等。
发现仪器有问题，报告老师，确认后在记录本上做
好登记。
无故旷课累计达总学时数三分之一的，本课程重修。 课程任务提前完成者，老师验收后可以提前离开实
验室，或可以不来实验室。
不能在实验室内吃东西。
7
四、设计原理 ——语音输入与放大
话筒的输出信号一般只有5mV左右，话筒的输 出阻抗有高阻（约20kΩ）、亦有低输出阻抗 的话筒，如20Ω，600Ω等。 本实验中采用输出阻抗为600Ω的电容话筒。 由于话筒的输出信号只有5mV左右，为了使放 大器能够不失真地放大话筒输出信号，其输入 阻抗应远大于话筒的输出阻抗(10倍左右)。 由于在典型情况下，共模噪声可能高达几伏， 故放大器输入漂移和噪声等因素对于总的精度 至关重要，放大器本身的共模抑制特性也同等 重要。因此放大电路应该是一个高输入阻抗、 高共模抑制比、低漂移的小信号放大电路。
