u 圈梁、过梁
工程量=圈梁（含圈梁兼过梁）长度×圈梁断面
面积－圈梁与构造柱交接部分体积（m3）
注意：圈梁代替过梁者，过梁部分应与圈梁部分合
并计算。如需分别计算，过梁长按设计图示长度计
算，其过梁长度按门、窗洞口宽度两端共加50cm
计算过梁体积。
另外：
v 阳台、雨篷、挑梁等嵌入墙内的梁，按圈梁列项
计算。
构造柱断面面积的计算 14
S＝a× b ＋0.06 /2 × b
完整编辑ppt
15
V=（d1×d2+0.03×d2×2）×H
完整编辑ppt
16
二、现浇钢筋混凝土梁
Ø1.综合单价子目划分（4-21~4-26）
现浇混凝土梁综合单价中，梁划分为基础梁
4-21、单梁和连续梁4-22、迭合梁4-23、现浇
完整编辑ppt
40
3.现浇钢筋混凝土板工程量计算：
（3）平板：现浇板在房间开间上设置梁，且 现浇板二边或三边由墙承重者，应视为平板， 其工程量应分别按梁、板计算。由剪力墙支撑 的板按平板计算。平板与圈梁相接时，板算至 圈梁的侧面。 （4）薄壳板的肋、基梁并入薄壳体积内计算。 （5）预制板间补现浇板缝工程量，按设计板 缝宽度乘以长度乘以预制板厚以“m3”计算。
矩形柱
综
柱柱（断如面底周60长0*16.080m，以顶内4004*-41050）可按平 均柱周断长面执周行长相应1.矩8m形以柱外子目4。-16
合
单 价
异形柱
是指柱面有凹凸或竖向线脚的柱；截面为工
字、4十-1字7 、T形或正五边至正七边形的柱。
子 目 划
圆形柱
截柱面直为径圆0形.5或m以截内面为4七-1边8 形以上的正多 边柱形直柱径。0.5m以外 4-19
《桁架结构》PPT课件
屋架、无斜腹杆屋架或刚接屋架、立体屋 架等。
14
一、木屋架
建 筑
常用的木屋架是方木或原木齿连接的豪式木屋架，一 般分为三角形（图a）和梯形（图b）两种，大多在工 地上用手工制作。
结
豪式木屋架的节间长度控制在2～3m的范围内为宜，一
构 选
般为4～8节间，适用跨度为12～18m。当屋架跨度不大 时，上弦杆可用整根木料，当屋架跨度较大，上弦杆 需做接头时，四接头位置应尽量靠近节点，避免承受
外形而定，对于三角形屋架，其跨度一般
为12～18m，对于梯形、折线形等多边形
屋架，其跨度可为18～24m。
17
三、钢屋架
建
钢屋架的形式主要有三角形屋架、梯形屋架、矩形（
筑
平行弦）屋架等，为改善上弦杆的受力情况，常采用再
结
分式腹杆的形式，如图3-9b所示。 三角形屋架一般用于屋面坡度较大的屋盖结构中，当
计算中均将桁架结构节点按铰接处理。
9
建
筑
结
构
选
a)
型
b)
c)
图为桁架结构的节点 a）木桁架节点；b）钢桁架节点；c）钢筋混凝土桁架节点
10
将节点间化成铰接点后，为保证各杆仅承受轴力，
建
还必须满足假定3的要求，即桁架结构仅受到节点荷
筑
载的作用。对于桁架上直接搁置的屋面板的结构，当
结
屋面板的宽度和桁架上弦的节间长度不等时，上弦将 受到节间荷载的作用并产生弯矩；或对下弦承受吊顶
选 梁和一根拉杆组成，斜梁有平面桁架式和空间桁架式两种，
型
如图所示，拉杆可用于圆钢或角钢。这种屋架的特点是杆 件受力合理，斜梁腹杆短，取材方便，经济效果好。三角
钢筋工程培训课件PPT(共-53张)全
五、钢筋的绑扎与机械连接
钢筋的连接方式可分为两类：绑扎连接、焊接或机械连接。 纵向受力钢筋的连接方式应符合设计要求。 机械连接接头和焊接连接接头的类型及质量应符合国家现行标准的规定。 1.钢筋绑扎连接 2.钢筋机械连接
1.钢筋绑扎连接
钢筋绑扎安装前，应先熟悉施工图纸，核对钢筋配料单和料牌，研究钢筋安装和与有关工种配合的顺序，准备绑扎用的铁丝、绑扎工具、绑扎架等。 钢筋绑扎一般用18～22号铁丝，其中22号铁丝只用于绑扎直径12mm以下的钢筋。 (1)钢筋绑扎要求 1)钢筋的交叉点应用铁丝扎牢。 2)柱、梁的箍筋，除设计有特殊要求外，应与受力钢筋垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开设置。 3)柱中竖向钢筋搭接时，角部钢筋的弯钩平面与模板面的夹角，矩形柱应为45°，多边形柱应为模板内角的平分角。 4)板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下；当有圈梁或垫梁时，主梁的钢筋应放在圈梁上。主筋两端的搁置长度应保持均匀一致。
3．钢筋下料计算注意事项
(1)在设计图纸中，钢筋配置的细节问题没有注明时，一般按构造要求处理。 (2)配料计算时，要考虑钢筋的形状和尺寸，在满足设计要求的前提下，要有利于加工。 (3)配料时，还要考虑施工需要的附加钢筋。
4.钢筋配料计算实例
【例5.2】某建筑物简支梁配筋如图5-25所示，试计算钢筋下料长度。钢筋保护层取25mm。(梁编号为L1共10根)
表5－9 冷拉控制应力及最大冷拉率
表5－10 测定冷拉率时钢筋的冷拉应力
3．冷拉设备
冷拉设备由拉力设备、承力结构、测量设备和钢筋夹具等部分组成，如图5－23所示。
图5-23 冷拉设备 1-卷扬机；2-滑轮组；3-冷拉小车；4-夹具；5-被冷拉的钢筋；6-地锚；7-防护壁； 8-标尺；9-回程荷重架；10-回程滑轮组；11-传力架；12-冷拉槽；13-液压千斤顶
钢筋的连接方式可分为两类：绑扎连接、焊接或机械连接。 纵向受力钢筋的连接方式应符合设计要求。 机械连接接头和焊接连接接头的类型及质量应符合国家现行标准的规定。 1.钢筋绑扎连接 2.钢筋机械连接
1.钢筋绑扎连接
钢筋绑扎安装前，应先熟悉施工图纸，核对钢筋配料单和料牌，研究钢筋安装和与有关工种配合的顺序，准备绑扎用的铁丝、绑扎工具、绑扎架等。 钢筋绑扎一般用18～22号铁丝，其中22号铁丝只用于绑扎直径12mm以下的钢筋。 (1)钢筋绑扎要求 1)钢筋的交叉点应用铁丝扎牢。 2)柱、梁的箍筋，除设计有特殊要求外，应与受力钢筋垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开设置。 3)柱中竖向钢筋搭接时，角部钢筋的弯钩平面与模板面的夹角，矩形柱应为45°，多边形柱应为模板内角的平分角。 4)板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下；当有圈梁或垫梁时，主梁的钢筋应放在圈梁上。主筋两端的搁置长度应保持均匀一致。
3．钢筋下料计算注意事项
(1)在设计图纸中，钢筋配置的细节问题没有注明时，一般按构造要求处理。 (2)配料计算时，要考虑钢筋的形状和尺寸，在满足设计要求的前提下，要有利于加工。 (3)配料时，还要考虑施工需要的附加钢筋。
4.钢筋配料计算实例
【例5.2】某建筑物简支梁配筋如图5-25所示，试计算钢筋下料长度。钢筋保护层取25mm。(梁编号为L1共10根)
表5－9 冷拉控制应力及最大冷拉率
表5－10 测定冷拉率时钢筋的冷拉应力
3．冷拉设备
冷拉设备由拉力设备、承力结构、测量设备和钢筋夹具等部分组成，如图5－23所示。
图5-23 冷拉设备 1-卷扬机；2-滑轮组；3-冷拉小车；4-夹具；5-被冷拉的钢筋；6-地锚；7-防护壁； 8-标尺；9-回程荷重架；10-回程滑轮组；11-传力架；12-冷拉槽；13-液压千斤顶

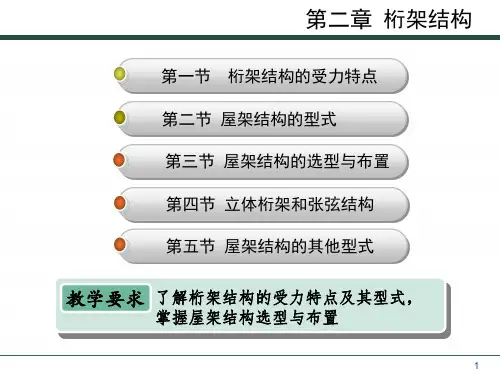

第二章桁架结构ppt课件
27
梯屋形架桁结架 构的选型
2.3 屋架结构的选型及布置
防水 屋面防水构造决定了屋面排水坡度,进而决定屋盖
的建筑造型。 一般来说,当屋面防水材料采用粘土瓦、机制平瓦
或水泥瓦时,应选用三角形屋架、陡坡梯形屋架。当 屋面防水采用卷材防水、金属薄板防水时,应选用拱 形屋架、折线形屋架和缓坡梯形屋架。
28
载有关。一般上弦受压,节间长度应小些,下弦受拉, 节间长度可大些。
屋架上弦节间长度常取 3m。 当屋盖采用有檩体 系时,则屋架上弦节间长度应与檩条间距一致。
25
梯屋形架桁结架 构的选型
2.3 屋架结构的选型及布置
屋架结构的选型应考虑房屋的用途、建筑 造型、屋面防水构造、屋架的跨度、结构材 料的供应、施工技术条件等因素,做到受力 合理、技术先进、经济适用。
37
2.5 无斜腹杆屋架
38
26
2.3 屋架结构的选型及布置
梯屋形架桁结架 构的选型
受力 从结构受力来看,抛物线状的拱式结构受力最为合
理。但拱式结构上弦为曲线,施工复杂。折线型屋架, 与抛物线弯矩图最为接近,故力学性能良好。梯形屋 架,因其既具有较好的力学性能,上下弦均为直线施工 方便,故在大中跨建筑中被广泛应用。三角形屋架与 矩形屋架力学性能较差。三角形屋架一般仅适用于中 小跨度,矩形屋架常用作托架或荷载较特殊情况下使 用。
32
2.4 立体桁架
❖ 平面屋架结构虽然有很好的平面内受力性能，但 其在平面外的刚度很小。为保证结构的整体性， 必须要设置各类支撑。支撑结构的布置要消耗很 多材料，且常常以长细比等构造要求控制，材料 强度得不到充分发挥。采用立体桁架可以避免上 述缺点。立体桁架的截面形式有矩形、正三角形 、倒角形。
梯屋形架桁结架 构的选型
2.3 屋架结构的选型及布置
防水 屋面防水构造决定了屋面排水坡度,进而决定屋盖
的建筑造型。 一般来说,当屋面防水材料采用粘土瓦、机制平瓦
或水泥瓦时,应选用三角形屋架、陡坡梯形屋架。当 屋面防水采用卷材防水、金属薄板防水时,应选用拱 形屋架、折线形屋架和缓坡梯形屋架。
28
载有关。一般上弦受压,节间长度应小些,下弦受拉, 节间长度可大些。
屋架上弦节间长度常取 3m。 当屋盖采用有檩体 系时,则屋架上弦节间长度应与檩条间距一致。
25
梯屋形架桁结架 构的选型
2.3 屋架结构的选型及布置
屋架结构的选型应考虑房屋的用途、建筑 造型、屋面防水构造、屋架的跨度、结构材 料的供应、施工技术条件等因素,做到受力 合理、技术先进、经济适用。
37
2.5 无斜腹杆屋架
38
26
2.3 屋架结构的选型及布置
梯屋形架桁结架 构的选型
受力 从结构受力来看,抛物线状的拱式结构受力最为合
理。但拱式结构上弦为曲线,施工复杂。折线型屋架, 与抛物线弯矩图最为接近,故力学性能良好。梯形屋 架,因其既具有较好的力学性能,上下弦均为直线施工 方便,故在大中跨建筑中被广泛应用。三角形屋架与 矩形屋架力学性能较差。三角形屋架一般仅适用于中 小跨度,矩形屋架常用作托架或荷载较特殊情况下使 用。
32
2.4 立体桁架
❖ 平面屋架结构虽然有很好的平面内受力性能，但 其在平面外的刚度很小。为保证结构的整体性， 必须要设置各类支撑。支撑结构的布置要消耗很 多材料，且常常以长细比等构造要求控制，材料 强度得不到充分发挥。采用立体桁架可以避免上 述缺点。立体桁架的截面形式有矩形、正三角形 、倒角形。
6 钢筋混凝土结构工程施工【ppt课件】
B、
锥套筒连接是利用锥形螺纹套筒将两根钢筋对接在 一起，利用螺纹的机械咬合力传递应力。 C、 这种连接是利用直螺纹套筒将两段钢筋对接在一起， 也是利用螺纹的机械咬合力传递应力。
（3）绑扎连接
钢筋绑扎安装前，应先熟悉施工图纸，核对钢 筋配料单和料牌，研究钢筋安装和与有关工种 配合的顺序，准备绑扎用的铁丝、绑扎工具、 绑扎架等。
图4 大模板构造示意图
5、模板的拆除 拆除模板的日期应根据构件的性质、用途和混 凝土的凝结硬化速度以及施工气温等确定。 ① 非承重构件，应在混凝土强度能保证其表面 及棱角不因拆除模板而受损坏时，方可拆除； ② 承重构件应在与结构相同、养护条件相同的 试块达到表格规定的强度后方可拆除；
③ 在拆除模板过程中，如发现混凝土有影响结 构安全的质量问题时，应暂停拆除，经过处理 后，
• 冷拨次数过多，易使钢丝变脆，且降低冷拔机的生产率。
3、 钢筋配料
钢筋配料：根据结构施工图，先绘出各种形状和规格 的单根钢筋简图并加以编号，然后分别计算钢筋下料 长度、根数及数量，填写配料单，按图加工。 （1）钢筋配料单的编制 ① 熟悉图纸：编制钢筋配料单之前必须熟悉图纸，把 结构施工图中钢筋的品种、规格列成钢筋明细表，并 读出钢筋设计尺寸。 ② 计算钢筋的下料长度。
B、钢筋绑扎接头
同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开，如图。
5、钢筋代换
（1）代换原则及方法 当施工中遇到钢筋品种或规格与设计要求不符时， 可参照以下原则进行钢筋代换。 （2 当构件配筋受强度控制时，可按代换前后强度相 等的原则代换；不同种类的钢筋代换，按抗拉强 度设计值相等的原则进行代换。
三、混凝土工程
1、混凝土施工配料
施工配料中影响混凝土质量的主要原因是：称量不准确； 不考虑施工现场砂、石骨料的含水量变化。 （1） 混凝土施工配合比的确定 设计的配合比为实验室配合比（即理论配合比），是以 干燥原材料为基础进行设计计算出的，不适合直接用于 实际工程，需进行调整。 施工配合比：现场材料用量按工地砂石的实际含水量进 行修正后的配合比，即实际采用的配合比。
桁架结构PPT课件
7.3.6 钢筋混凝土-钢组合屋架
➢ 为了合理地发挥材料的作用，屋架的上弦和受压腹杆可 采用钢筋混凝土杆件，下弦及受拉腹杆可采用钢拉杆， 这种屋架称为钢筋混凝土-钢组合屋架。
➢ 常用的组合屋架有折线形组合屋架、下撑式五角形组合 屋架以及三铰组合屋架、两铰组合屋架等。
•34
7.3.7 板状屋架
➢ 板状屋架是将屋面板与屋架合二为一的结构体系。屋架 的上弦采用钢筋混凝土屋面板，下弦和腹杆可采用钢筋， 也可采用型钢制作。屋面板可选用普通混凝土，也可选 用加气或陶粒等轻质混凝土制作。屋面板与屋架共同工 作，屋盖结构传力简捷、整体性好，减少了屋盖构件， 节省钢材和水泥，结构自重轻，经济指标较好。
➢ 1、屋架的节间大小均匀，屋架的杆件内力突变不大， 比较均匀。
➢ 2、这种型式屋架的腹杆长度与杆件内力的变化相一致， 两者协调而不矛盾。
➢ 3、木屋架的节点采用齿联结。这种屋架节点上相交的 杆件不多，为齿联结提供了可能性。
•17
➢
豪式木屋架的适用跨度为9～21m，最经济跨度
为9～15m。豪式木屋架的节间数目主要考虑节间长度要
➢
➢ 式中 N y 力；
Ny V0
－斜腹杆的竖向分力和竖腹杆的轴
➢
V －简支梁相应于屋架节间的剪力。
•10
•11
•12
•13
•14
➢ 桁架杆件内力与桁架形式的关系如下： ➢ ①平行弦桁架的杆件内力是不均匀的，弦杆内
力是两端小而向中间逐渐增大，腹杆内力由中 间向两端增大； ➢ ②三角形桁架的杆件内力分布也是不均匀的， 弦杆的内力是由中间向两端逐渐增大，腹杆内 力由两端向中间逐渐增大； ➢ ③折线形桁架的杆件内力分布大致均匀，从力 学角度看，它是比较好的屋架形式，因为它的 形状与同跨度同荷载的简支梁的弯矩图形相似， 其形状符合内力变化的规律，比较经济。
第9章-桁架及屋架
➢桁架的主要尺寸土或砌体柱顶, 但在 ✓某些采用钢柱的厂房中, 为了增加排架的侧向刚度, 需将屋架 与柱构成刚接 ✓这对梯形屋架比较简单易行, 而对三角形就必须设置隅撑, ✓势必影响屋架下的有效净空
➢桁架的腹杆体系
桁架中的腹杆主要用以联系上、下弦杆构成节点并传 递节点荷载，布置原则应是:
① 永久荷载: 包括屋面材料、保温材料、檩条 及屋架（包括支撑及天窗）的自重。
其中屋面材料和保温材料的自重, 荷载规范中所给的q （kN/m 2 ）常按屋面的实际面积计算, 需除以屋面倾 角的余弦cosα方得按屋面水平投影面积计算的自重值。 所给估算屋架自重经验公式则是按屋面的水平投影面积 计算, 常用估算公式为
➢屋盖的主要平面尺寸——屋架的平面尺寸
当房屋区段长度超过某规定值时, 需设置伸缩缝。最常用的 设置方法是在伸缩缝处设置双柱。使每一温度区段相互隔开 可以自由伸缩, 否则由于纵向或横向构件的温度变化将使某 些构件如支柱中产生较大的温度应力和变形。
➢屋架的支撑系统
屋架在垂直于屋架平面方向, 不设支撑体系不能是不能保 持其几何不变, 如下图, 虽有檩条和系杆的连系, 但屋架相 互间几何可变, 在侧向力作用下屋架会倾斜
➢桁架的主要尺寸——屋架外形的选用
◆ 受力合理。应使屋架的外形与弯矩图相近, 杆件受力均匀； 短杆受压、长杆受拉；荷载布置在节点上, 以减少弦杆局部 弯矩, 屋架中部有足够高度, 以满足刚度要求。
两端简支的受弯构件在满跨均布荷载作用下, 弯矩图形 为一抛物线, 因此屋架的外形若接近抛物线, 则弦杆各节间 中的内力最为均匀。
式中, So为基本雪压, 随地区不同而异, 系以当地一般空旷 平坦地面上统计所得50年遇的最大积雪自重确定, 规范中给 出了基本雪压的分布图。山区的基本雪压应通过实际调查确 定；在无实际资料时, 可按当地空旷平坦地面的基本雪压乘 以系数1.2采用。雪荷载的组合值系数ɸc, 可取0.7。
混凝土结构工程施工(PPT图文并茂)(1)
◆ 预应力混凝土结构
----配置受力的预应力筋，通过张拉或构，是在结构构件受外力荷载 作用前，先人为地对它施加压力，由此产生的预应力 状态用以减小或抵消外荷载所引起的拉应力，即借助 于混凝土较高的抗压强度来弥补其抗拉强度的不足，
达到推迟受拉区混凝土开裂的目的。
跨越式飞模
钢管组合式飞模
混凝土结构工程施工(PPT图文并 茂)(1)
2.6 飞模
飞模分有支腿飞模和无支腿飞模两类，国内常用有支 腿飞模，设有伸缩式或折叠式支腿。飞模有钢管组合式飞 模、门式架飞模、跨越式桁架飞模。飞模要求一次组装、 重复使用，简化模板支拆工序，节约模板支拆用工。飞模 在施工中不再落地，以免造成施工场地紧张。
混凝土结构工程施工(PPT图文并 茂)(1)
2 模板的种类及施工工艺
按材料分： 木模板、竹模板、钢模板、钢木模板、钢竹模板、胶合板模 板、塑料模板、玻璃钢模板、铝合金模板等。
按工艺分： 组合式模板、大模板、滑升模板、爬升模板、永久性模板以 及飞模、模壳、隧道模等。
按结构构件类型分： 基础模板、柱模板、梁模板、楼板模板、墙模板、楼梯模板、 壳模板和烟囱模板等；
组合式钢模板
组合式钢模板 混凝土结构工程施工(PPT图文并 茂)(1)
2.2 大模板
大模板是一种大尺寸的工具式模板，常用于剪力墙、筒 体、桥墩的施工。以建筑物的开间、进深、层高为标准化 的基础，由于一面墙用一块大模板，装拆均需起重机械吊 装，故机械化程度高、减少用工量和缩短工期。
混凝土结构工程施工(PPT图文并 茂)(1)
混凝土结构工程施工(PPT图文并 茂)(1)
三 种 梁 的 区 别
混凝土结构工程施工(PPT图文并 茂)(1)
按照GB50300-2013的划分
桁架求解的几种方法PPT课件
•Page 19
§ 组合结构的计算
组合结构是指由链杆和受弯为主的梁式杆组成的结 构。链杆只受轴力作用，梁式杆除受轴力外，还要受弯 矩、剪力的作用。用截面法计算组合结构内力时，为了使 隔离体上的未知力不致过多，应尽量避免截断受弯杆件。 因此，计算组合结构的步骤一般是先求支座反力，然后计 算各链杆的轴力，最后计算受弯杆的内力。
ΣFy = 0, ΣFx = 0,
FFNANEAD+22FN4AE×0 2
FNAE = -24 /2 = 0
FNAD = -(-42 )×2 /2 = 4 kN
(2) 取结点D为隔离体，如图5-7(c)所示。
= -5.66 kN
ΣFx = 0, FNDC = 4 kN； ΣFy = 0, FNDE = 2 kN (3) 取结点E为隔离体，如图5-7(d)所示。
FNa×d + F×d = 0 FNa = -F
(2) 取结点G为隔离体，由ΣFy = 0，得 FNc = -F
由ΣFx = 0，得 FNFG = FNa = -F
(3) 作截面2 Ⅱ-Ⅱ，取左部分为隔离体，由ΣMA=0，得 •Page 17 FNb× d+F×d-F×d = 0， FNb = 0
例5-4 求图5-12所示桁架中
(a)
I C
(b )
a A
II
b
II
F
F
B
F IF
F
F
F
图5-9
I F
FC F F
A B
D
E
I
图5-10
•Page 16
§截面法和结点法的联合应用
结点法和截面法是计算桁架内力的两种基本方法。两 种方法各有所长，应根据具体情况灵活选用。
§ 组合结构的计算
组合结构是指由链杆和受弯为主的梁式杆组成的结 构。链杆只受轴力作用，梁式杆除受轴力外，还要受弯 矩、剪力的作用。用截面法计算组合结构内力时，为了使 隔离体上的未知力不致过多，应尽量避免截断受弯杆件。 因此，计算组合结构的步骤一般是先求支座反力，然后计 算各链杆的轴力，最后计算受弯杆的内力。
ΣFy = 0, ΣFx = 0,
FFNANEAD+22FN4AE×0 2
FNAE = -24 /2 = 0
FNAD = -(-42 )×2 /2 = 4 kN
(2) 取结点D为隔离体，如图5-7(c)所示。
= -5.66 kN
ΣFx = 0, FNDC = 4 kN； ΣFy = 0, FNDE = 2 kN (3) 取结点E为隔离体，如图5-7(d)所示。
FNa×d + F×d = 0 FNa = -F
(2) 取结点G为隔离体，由ΣFy = 0，得 FNc = -F
由ΣFx = 0，得 FNFG = FNa = -F
(3) 作截面2 Ⅱ-Ⅱ，取左部分为隔离体，由ΣMA=0，得 •Page 17 FNb× d+F×d-F×d = 0， FNb = 0
例5-4 求图5-12所示桁架中
(a)
I C
(b )
a A
II
b
II
F
F
B
F IF
F
F
F
图5-9
I F
FC F F
A B
D
E
I
图5-10
•Page 16
§截面法和结点法的联合应用
结点法和截面法是计算桁架内力的两种基本方法。两 种方法各有所长，应根据具体情况灵活选用。
《钢-混凝土组合结构》设计与施工讲义215页PPT_ppt
长，荷载－变形曲线基 本呈水平趋势发展，此
时组合梁的工作已进入
塑性工作阶段。
35
1 组合梁正截面受力性能
图3 组合梁截面实测应变图
36
2 组合梁交接面的滑移特征
37
2 组合梁交接面的滑移特征
2、影响组合梁交接面上滑移的因素 （ 1 ）由图4 可以看出，在荷载作用初期，荷载－ 滑移曲线明显呈线性关系，当荷载达到极限荷载的 70%时，滑移增长速度明显大于荷载的增长速度。 （2）连接件的刚度对滑移分布有着重要的影响。 （3）混凝土的强度对组合梁交接面上滑移有一定 的影响。
2.3 主、次梁的连接
29
§ 3 组合梁试验结果分析
1 组合梁正截面受力性能 由试验结果知；从加荷到破坏，组合梁 正截面经历弹性、弹塑性和塑性三个受力阶 段，见图1
塑性 弹塑性 A 弹性
B
30
31
简支组合梁破坏形态
32
连续组合梁破坏形态
33
1
1、弹性阶段
组合梁正截面受力性能
在荷载作用初期，组合梁整体工作性能良好，荷载－变形曲 线基本上呈线性增长，当荷载达极限荷载的50%左右时，钢梁的 下翼缘开始屈服，而钢梁其它部分还有还处于弹性工作状态
从而使这两种不同性能的材料得到合理的利用。
7
1.1 钢-混凝土组合梁的组成
钢与混凝土组合梁截面由钢梁、翼板 ( 或加 板托）和抗剪连接件等组成，见图1.1。
8
9
1、翼缘板
（1）现浇钢筋混凝土翼缘板，见图1.2
10
（2）预制钢筋混凝土翼缘板，见图1.3
11
（3）压型钢板翼缘板（见图1.4）
12
25
3、混凝土板的有效宽度
26
时组合梁的工作已进入
塑性工作阶段。
35
1 组合梁正截面受力性能
图3 组合梁截面实测应变图
36
2 组合梁交接面的滑移特征
37
2 组合梁交接面的滑移特征
2、影响组合梁交接面上滑移的因素 （ 1 ）由图4 可以看出，在荷载作用初期，荷载－ 滑移曲线明显呈线性关系，当荷载达到极限荷载的 70%时，滑移增长速度明显大于荷载的增长速度。 （2）连接件的刚度对滑移分布有着重要的影响。 （3）混凝土的强度对组合梁交接面上滑移有一定 的影响。
2.3 主、次梁的连接
29
§ 3 组合梁试验结果分析
1 组合梁正截面受力性能 由试验结果知；从加荷到破坏，组合梁 正截面经历弹性、弹塑性和塑性三个受力阶 段，见图1
塑性 弹塑性 A 弹性
B
30
31
简支组合梁破坏形态
32
连续组合梁破坏形态
33
1
1、弹性阶段
组合梁正截面受力性能
在荷载作用初期，组合梁整体工作性能良好，荷载－变形曲 线基本上呈线性增长，当荷载达极限荷载的50%左右时，钢梁的 下翼缘开始屈服，而钢梁其它部分还有还处于弹性工作状态
从而使这两种不同性能的材料得到合理的利用。
7
1.1 钢-混凝土组合梁的组成
钢与混凝土组合梁截面由钢梁、翼板 ( 或加 板托）和抗剪连接件等组成，见图1.1。
8
9
1、翼缘板
（1）现浇钢筋混凝土翼缘板，见图1.2
10
（2）预制钢筋混凝土翼缘板，见图1.3
11
（3）压型钢板翼缘板（见图1.4）
12
25
3、混凝土板的有效宽度
26
