34卷积码编码原理分析与建模仿真
通信综合课程设计 卷积码的实现与仿真

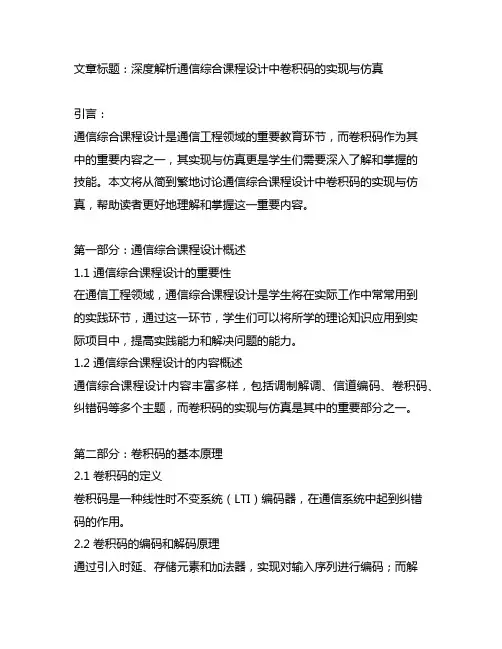

文章标题：深度解析通信综合课程设计中卷积码的实现与仿真引言：通信综合课程设计是通信工程领域的重要教育环节，而卷积码作为其中的重要内容之一，其实现与仿真更是学生们需要深入了解和掌握的技能。
本文将从简到繁地讨论通信综合课程设计中卷积码的实现与仿真，帮助读者更好地理解和掌握这一重要内容。
第一部分：通信综合课程设计概述1.1 通信综合课程设计的重要性在通信工程领域，通信综合课程设计是学生将在实际工作中常常用到的实践环节，通过这一环节，学生们可以将所学的理论知识应用到实际项目中，提高实践能力和解决问题的能力。
1.2 通信综合课程设计的内容概述通信综合课程设计内容丰富多样，包括调制解调、信道编码、卷积码、纠错码等多个主题，而卷积码的实现与仿真是其中的重要部分之一。
第二部分：卷积码的基本原理2.1 卷积码的定义卷积码是一种线性时不变系统（LTI）编码器，在通信系统中起到纠错码的作用。
2.2 卷积码的编码和解码原理通过引入时延、存储元素和加法器，实现对输入序列进行编码；而解码过程则是通过译码器进行，根据输入序列和已知的编码规则进行解码。
第三部分：通信综合课程设计中卷积码的实现3.1 卷积码的软件实现在通信综合课程设计中，学生们可以利用MATLAB等软件工具，编写程序实现卷积码的编码和解码过程，从而加深对卷积码原理的理解。
3.2 卷积码的硬件实现除了软件实现，通信综合课程设计中也常常涉及到卷积码的硬件实现，学生们可以通过FPGA等硬件开发评台，实现卷积码的编码和解码过程。
第四部分：通信综合课程设计中卷积码的仿真4.1 仿真环境的建立在通信综合课程设计中，学生们需要建立仿真环境，包括信道模型、信号源、噪声源等，以便对卷积码的性能进行评估。
4.2 仿真结果的分析通过仿真实验，学生们可以得到卷积码在不同信噪比下的误码率曲线等性能参数，从而对卷积码的性能有更深入的了解。
结论：通过本文的深入讨论，相信读者已经对通信综合课程设计中卷积码的实现与仿真有了更深入的理解。
基于EDA技术的卷积码编码器的设计与仿真

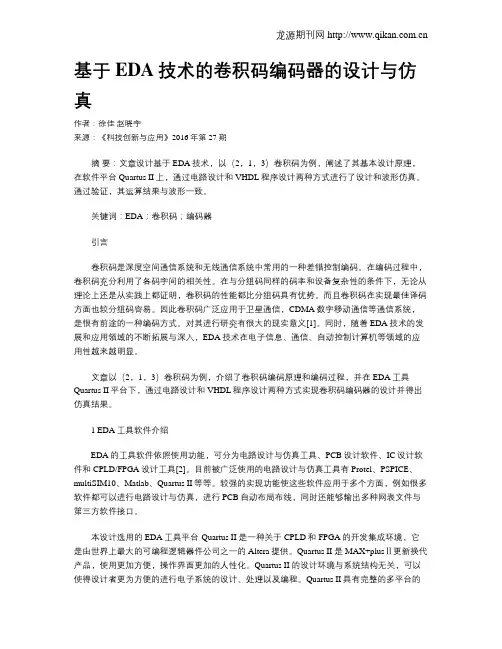

基于EDA技术的卷积码编码器的设计与仿真作者：徐佳赵晓宇来源：《科技创新与应用》2016年第27期摘要：文章设计基于EDA技术，以（2，1，3）卷积码为例，阐述了其基本设计原理，在软件平台Quartus II上，通过电路设计和VHDL程序设计两种方式进行了设计和波形仿真。
通过验证，其运算结果与波形一致。
关键词：EDA；卷积码；编码器引言卷积码是深度空间通信系统和无线通信系统中常用的一种差错控制编码。
在编码过程中，卷积码充分利用了各码字间的相关性。
在与分组码同样的码率和设备复杂性的条件下，无论从理论上还是从实践上都证明，卷积码的性能都比分组码具有优势。
而且卷积码在实现最佳译码方面也较分组码容易。
因此卷积码广泛应用于卫星通信，CDMA数字移动通信等通信系统，是很有前途的一种编码方式。
对其进行研究有很大的现实意义[1]。
同时，随着EDA技术的发展和应用领域的不断拓展与深入，EDA技术在电子信息、通信、自动控制计算机等领域的应用性越来越明显。
文章以（2，1，3）卷积码为例，介绍了卷积码编码原理和编码过程，并在EDA工具-Quartus II平台下，通过电路设计和VHDL程序设计两种方式实现卷积码编码器的设计并得出仿真结果。
1 EDA工具软件介绍EDA的工具软件依照使用功能，可分为电路设计与仿真工具、PCB设计软件、IC设计软件和CPLD/FPGA设计工具[2]。
目前被广泛使用的电路设计与仿真工具有Protel、PSPICE、multiSIM10、Matlab、Quartus II等等。
较强的实现功能使这些软件应用于多个方面，例如很多软件都可以进行电路设计与仿真，进行PCB自动布局布线，同时还能够输出多种网表文件与第三方软件接口。
本设计选用的EDA工具平台-Quartus II 是一种关于CPLD和FPGA的开发集成环境，它是由世界上最大的可编程逻辑器件公司之一的Altera提供。
Quartus II 是MAX+plusⅡ更新换代产品，使用更加方便，操作界面更加的人性化。
codellama34b 模型结构
一、介绍codellama34b模型codellama34b是一个先进的深度学习模型，经过多次优化和训练，具有强大的图像识别和处理能力。
该模型在图像分类、目标检测和图像分割等领域具有广泛的应用价值，受到了学术界和工业界的高度关注。
本文将对codellama34b模型的结构进行详细介绍，以便读者更加全面地了解这一模型的特点和优势。
二、codellama34b模型的核心结构1. 卷积神经网络（CNN）层：codellama34b模型采用了深度的卷积神经网络结构，以提取图像的高级特征。
通过多层卷积和池化操作，模型能够有效地捕获图像中的纹理、形状和颜色等信息，为后续的分类和识别任务奠定了良好的基础。
2. 残差连接（Residual Connection）：为了加深模型的网络结构并提升特征提取的效果，codellama34b引入了残差连接的设计。
这种结构能够有效地缓解模型训练过程中的梯度消失问题，并且降低了网络的训练难度，提高了模型的泛化能力。
3. 多尺度特征融合（Multi-scale Feature Fusion）：为了充分利用图像中不同尺度的信息，codellama34b模型引入了多尺度特征融合的机制。
通过在不同层次上对特征图进行融合和整合，模型能够更好地捕获图像中的细节和全局信息，提高了图像处理的鲁棒性和准确性。
4. 注意力机制（Attention Mechanism）：为了进一步提高模型在图像分割和目标检测任务上的性能，codellama34b模型还引入了注意力机制。
该机制能够自动学习图像中重要区域的权重，从而使得模型更加关注图像中的关键部分，提高了模型的处理速度和准确性。
三、codellama34b模型的优势和应用1. 高性能：由于采用了先进的网络结构和训练算法，codellama34b 模型在图像识别和处理任务上具有较高的准确性和效率。
在诸多基准数据集上取得了优秀的成绩，成为了学术界和工业界的研究热点。
卷积码的维特比译码原理及仿真
卷积码的维特比译码原理及仿真摘 要 本课程设计主要解决对一个卷积码序列进行维特比(Viterbi)译码输出,并通过Matlab 软件进行设计与仿真，并进行误码率分析。
实验原理QPSK ：QPSK 是英文QuadraturePhaseShiftKeying 的缩略语简称，意为正交相移键控，是一种数字调制方式。
四相相移键控信号简称“QPSK ”。
它分为绝对相移和相对相移两种。
卷积码：又称连环码，是由伊莱亚斯(P.elias)于1955年提出来的一种非分组码。
积码将k 个信息比特编成n 个比特，但k 和n 通常很小，特别适合以串行形式进行传输，时延小。
卷积码是在一个滑动的数据比特序列上进行模2和操作，从而生成一个比特码流。
卷积码和分组码的根本区别在于，它不是把信息序列分组后再进行单独编码，而是由连续输入的信息序列得到连续输出的已编码序列。
卷积码具有误码纠错的能力，首先被引入卫星和太空的通信中。
NASA 标准（2，1，6）卷积码生成多项式为： 346134562()1()1g D D D D D g D D D D D=++++=++++其卷积编码器为：图1.1 K=7，码率为1/2的卷积码编码器维特比译码：采用概率译码的基本思想是：把已接收序列与所有可能的发送序列做比较，选择其中码距最小的一个序列作为发送序列。
如果接收到L 组信息比特，每个符号包括v 个比特。
接收到的Lv 比特序列与2L 条路径进行比较，汉明距离最近的那一条路径被选择为最有可能被传输的路劲。
当L 较大时，使得译码器难以实现。
维特比算法则对上述概率译码做了简化，以至成为了一种实用化的概率算法。
它并不是在网格图上一次比较所有可能的2kL 条路径(序列)，而是接收一段，计算和比较一段，选择一段最大似然可能的码段，从而达到整个码序列是一个最大似然值得序列。
下面以图2.1的(2，1，3)卷积码编码器所编出的码为例，来说明维特比解码的方法和运作过程。
matlab(n,k,m)卷积码原理及仿真
matlab(n,k,m)卷积码原理及仿真====================卷积码是一种重要的纠错码，它在通信系统中扮演着重要的角色。
特别是在高噪环境下，卷积码具有较好的性能表现，因此被广泛用于卫星通信、光纤通信等领域。
本文将介绍Matlab中实现(n,k,m)卷积码的基本原理以及仿真过程。
一、卷积码原理-------卷积码是一种非线性编码技术，它通过将信息序列与多个冗余序列进行卷积运算，生成新的编码序列。
卷积码具有较高的编码增益，同时具有较低的编码复杂度。
在(n,k,m)卷积码中，n表示编码长度，k 表示信息比特数，m表示每个码字所包含的冗余比特数。
二、Matlab仿真环境---------Matlab是一种强大的数学计算和仿真软件，它提供了丰富的工具和函数库，可以方便地实现各种数字通信系统。
在Matlab中，我们可以利用卷积码工具箱实现(n,k,m)卷积码的编码、译码和仿真。
三、仿真步骤------1.定义系统参数：包括信息比特数k、编码长度n、冗余比特数m 等。
2.生成随机信息序列：在Matlab中，可以使用rand函数生成随机比特序列作为信息序列。
3.编码：使用卷积码工具箱中的函数实现编码过程，生成冗余比特序列。
4.添加噪声：在通信系统中，噪声是不可避免的。
为了模拟高噪环境，可以在编码后的数据上添加高斯噪声。
5.译码：使用卷积码工具箱中的函数实现译码过程，恢复原始信息序列。
6.仿真结果分析：通过比较译码结果和原始信息序列，可以评估卷积码的性能。
四、示例代码------以下是一个简单的Matlab代码示例，用于实现(7,4,3)卷积码的编码、译码和仿真：```matlab%定义系统参数k=4;%信息比特数n=7;%编码长度m=3;%冗余比特数data=randi([0k-1],n,1);%生成随机信息序列noise=sqrt(0.1)*data+sqrt(0.9)*(randn(n,1));%添加高斯噪声con_code=codegen(k,m);%编码encoded=conv_mat(data',con_code');%卷积码矩阵表示法decoded=indelcod(con_code);%译码%比较译码结果和原始信息序列ifall(decoded==data)disp('译码成功！')elsedisp('译码失败！')end```五、总结----Matlab作为一种强大的数学计算和仿真软件，提供了丰富的工具和函数库，可以方便地实现各种数字通信系统。
卷积编码设计与仿真实验报告

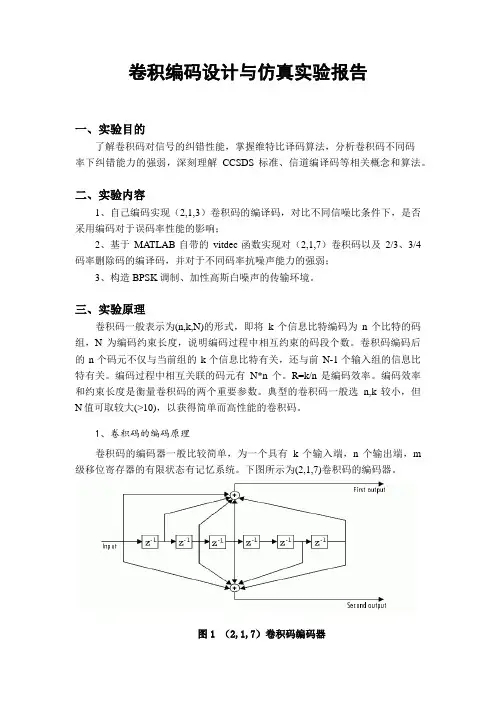

卷积编码设计与仿真实验报告一、实验目的了解卷积码对信号的纠错性能，掌握维特比译码算法，分析卷积码不同码率下纠错能力的强弱，深刻理解CCSDS标准、信道编译码等相关概念和算法。
二、实验内容1、自己编码实现（2,1,3）卷积码的编译码，对比不同信噪比条件下，是否采用编码对于误码率性能的影响；2、基于MATLAB自带的vitdec函数实现对（2,1,7）卷积码以及2/3、3/4码率删除码的编译码，并对于不同码率抗噪声能力的强弱；3、构造BPSK调制、加性高斯白噪声的传输环境。
三、实验原理卷积码一般表示为(n,k,N)的形式，即将k个信息比特编码为n个比特的码组，N为编码约束长度，说明编码过程中相互约束的码段个数。
卷积码编码后的n个码元不仅与当前组的k个信息比特有关，还与前N-1个输入组的信息比特有关。
编码过程中相互关联的码元有N*n个。
R=k/n是编码效率。
编码效率和约束长度是衡量卷积码的两个重要参数。
典型的卷积码一般选n,k较小，但N值可取较大(>10)，以获得简单而高性能的卷积码。
1、卷积码的编码原理卷积码的编码器一般比较简单，为一个具有k个输入端，n个输出端，m 级移位寄存器的有限状态有记忆系统。
下图所示为(2,1,7)卷积码的编码器。
图1 （2,1,7）卷积码编码器若输入序列为u=(u0u1u2u3……),则对应两个码字序列 C1=(ca0ca1ca2ca3……)和C2=(cb0cb1cb2cb3……)，相应的编码方程可写为 P1=u*C1，P2=u*C2，P=(P1,P2)。
“*”符号表示卷积运算，P1，P2表示编码器的两个冲激响应，即编码器的输出可以由输入序列和编码器的两个冲击响应卷积而得到，故称为卷积码。
这里的冲激响应指：当输入为[1 0 0 0 0 … … ]序列时，所观察到的两个输出序列值。
由于上图N 值为7，故冲激响应至多可持续到第7位，可写为P1=[1 1 1 1 0 0 1]，P2=[1 0 1 1 0 1 1]然后将两个输出端的码字序列合并为一个码字序列为C=(ca0cb0ca1cb1ca2cb2……)。
卷积码编译码matlab仿真
一、概述卷积码是一种常用的编码技术，用于提高数字通信系统的可靠性和抗干扰能力。
而编码的解码过程则需要运用编译码技术，以恢复原始数据。
Matlab作为一种强大的工程仿真软件，可以用来对卷积码编译码进行仿真分析，帮助工程师们更好地理解和优化卷积码系统，提高通信系统的性能。
二、卷积码原理1. 卷积码的概念卷积码是一种线性块码，它采用移位寄存器和模2加法器进行编码，通过引入冗余比特来提高信号的可靠性。
卷积码的编码过程可以简单描述为：将输入信息数据与特定的生成多项式进行卷积运算，得到编码后的输出数据。
2. 卷积码的特点卷积码具有较高的编码效率和能够很好地控制码长、纠错能力等特性，因此在实际通信系统中得到广泛应用。
三、编译码原理1. Viterbi算法卷积码的译码过程通常采用Viterbi算法，它是一种最大似然译码算法，通过计算最小距离路径的方式来进行译码。
Viterbi算法能够有效地对卷积码进行解码，提高译码的准确性。
2. 编译码的实现在Matlab中，编译码的实现通常是通过编写一定的程序来模拟Viterbi算法的译码过程。
通过仿真分析，可以评估不同的编码方案对通信系统性能的影响。
四、Matlab仿真环境1. Matlab的特点Matlab作为一种强大的仿真软件，具有丰富的工具和函数库，能够方便地进行数字通信系统设计与仿真分析。
Matlab提供了直观的图形界面和强大的数据处理能力，可用于展示仿真结果和进行数据分析。
2. 使用Matlab进行卷积码编译码仿真在Matlab环境中，可以编写程序来实现卷积码的编码和Viterbi算法的译码过程。
通过调用Matlab中的工具函数和绘图函数，可以直观地展示通信系统的性能指标，并对比不同编码方式的性能差异。
五、仿真实例分析1. 卷积码编码仿真我们可以编写Matlab程序，实现对卷积码的编码过程。
通过模拟不同的编码率和约束长度，可以观察到编码后的效果，并评估编码的性能。
对卷积码的编译码实现进行仿真编程和仿真实验
实验二：卷积码编译器1120510217 吴宏晶一、实验目的对卷积码的编译码实现进行仿真编程和仿真实验二、仿真软件LabVIEW 2013版（前面版用于数据显示，后面板为程序源代码）三、实验流程1.卷积码的编码以（3,1,2）卷积码为例，下图为LabVIEW仿真前面板每一时刻都有一个信息比特进入第一个寄存器中，如图中D1。
编码器利用D1和D2这两个寄存器来产生3比特的输出码字如图中所示C1、C2、C3。
编码的规则是C1=M1，C2=M1+D1+D2，C3=M1+D2。
定义D1和D2的状态为S1和S2，S1和S2共有四种组合状态。
描述的在不同的输入比特状态下，编码器对应的输出和下一个时刻的状态变化。
它们的转化关系如下图所示2.卷积码的译码卷积码的译码采用维特比译码法。
维特比算法的思路：在每个节点处，留下到达该节点处局部度量最大的路径，丢弃其余的局部路径，这条留下来的路径叫做幸存路径。
如果所有幸存路径在某个支路处是重合的，就可以输出这个支路上数据的译码结果。
为了避免延时，在当前局部路径中，找出局部累积量最大的，沿着这个路径回退N步会有一个分支，输出这个分支的数据。
（3,1,2）卷积码t0~t5六个时刻，第一次选取幸存路径发生在从t2到t3转移时刻。
四、实验源程序说明1.卷积码的编码程序源代码如下图所示1.坐标1处是输入码元数组，它经过一个FOR循环依次进入循环中。
2.坐标2处是D1和D2两个移位寄存器，D1的结果在一次循环过后移入D2中。
3.坐标3处表示C1的值为每次直接进来的码元值。
4.坐标4处为C2的计算值，对局部进行放大，有如下图说明：C2=D1+D2+M1（模2加法），M1为码元值。
因为没有模2加法的函数，故调用除2函数，再对余数与0进行比较是否相等，若结果为TRUE，则表明C2为2的倍数，即为0，故将0送入C2中，否则将1送入C2中。
5.坐标5处为C3的计算值，对局部进行放大，有如下图说明：C3=M1+C2，故将两数相加，再对结果与1比较，因为只有01或10相加才为1，其他值为0或者2，故若判断结果为TRUE,则将1的值赋值给C3，如上图所示。
34卷积码编码原理分析与建模仿真
3/4卷积码编码原理分析与建模仿真一、摘要卷积码是一种性能优越的信道编码。
它的编码器和译码器都比较容易实现，同时它具有较强的纠错能力。
随着纠错编码理论研究的不断深入，卷积码的实际应用越来越广泛。
本文简明地介绍了卷积码的编码原理和Viterbi译码原理。
并在SIMULINK模块设计中，完成了对卷积码的编码和译码以及误比特统计整个过程的模块仿真。
最后，通过在仿真过程中分析了卷积码误比特率与信噪比之间的关系，及卷积码与非卷积码的对比。
经过仿真和实测，并对测试结果作了分析。
关键词：卷积码编码建模 SIMULINK仿真目录一、摘要 ................................................................................................................................................................. - 1 -二、设计目的和意义 ............................................................................................................................................. - 2 -三、设计原理 ......................................................................................................................................................... - 3 -3.1 卷积码基本概念 ...................................................................................................................................... - 3 -3.2 卷积码的结构 .......................................................................................................................................... - 3 -3.3 卷积码的解析表示 .................................................................................................................................. - 4 -3.4 卷积码的译码 .......................................................................................................................................... - 4 -3.4.1 卷积码译码的方式........................................................................................................................ - 4 -3.5.2 卷积码的Viterbi译码 .................................................................................................................. - 5 -四、详细设计步骤 ................................................................................................................................................. - 6 -4.1 卷积码的仿真 .......................................................................................................................................... - 6 -4.1.1 SIMULINK仿真模块的参数设置及意义 ................................................................................. - 6 -五、设计结果及分析 ........................................................................................................................................... - 11 -5.1不同信噪比对卷积码的影响.................................................................................................................. - 11 -5.2卷积码的对比 ........................................................................................................................................ - 12 -六、总结 ............................................................................................................................................................... - 14 -七、体会 ............................................................................................................................................................... - 14 -八、参考文献 ....................................................................................................................................................... - 14 -二、设计目的和意义因为信道中信号不可避免会受到干扰而出错。
卷积码的原理
卷积码的原理1. 引言卷积码是一种用于数字通信中的误码纠正编码技术。
它利用卷积操作对输入数据进行编码，以增强数据传输的可靠性。
本文将详细介绍卷积码的基本原理，包括卷积操作、生成多项式、状态机和Viterbi解码算法。
2. 卷积操作卷积操作是卷积码编码的核心步骤。
它通过将输入序列与一个或多个权重系数序列进行点乘，生成输出序列。
具体而言，假设输入序列为x={x0,x1,...,x N−1}，权重系数序列为ℎ={ℎ0,ℎ1,...,ℎK−1}，则输出序列y={y0,y1,...,y M−1}可以通过以下公式计算得到：K−1y i=∑ℎj⋅x i−jj=0其中，M为输出序列的长度，K为权重系数序列的长度。
3. 生成多项式在卷积码中，生成多项式决定了编码器的结构和性能。
它由两个多项式组成：一个是分子多项式（记作G1），用于计算输出序列的第一个比特；另一个是分母多项式（记作G2），用于计算输出序列的其余比特。
生成多项式可以写成以下形式：G(D)=G1(D)/G2(D)其中，D表示延迟操作符。
生成多项式的选择对卷积码的性能和复杂性有重要影响。
常见的生成多项式有三种：(1, 3)、(1, 5)和(1, 7)。
它们分别对应于分子多项式为(1+D3)、(1+D2+D5)和(1+D2+D3+D4+D6)，分母多项式均为(1+D+D2)。
4. 状态机卷积码编码器可以看作是一个有限状态机。
状态机由一组状态和状态转移函数组成，用于描述编码器的内部状态变化。
在卷积码中，每个状态对应于编码器内部的寄存器值。
以(1, 3)卷积码为例，它有8个不同的状态，编号为0到7。
初始状态通常设置为0。
每个输入比特导致状态转移，并且在每个时钟周期结束时产生一个输出比特。
具体而言，根据输入比特和当前状态，可以确定下一个状态和输出比特。
这种状态转移可以用一个状态转移图来表示。
5. Viterbi解码算法Viterbi算法是一种用于卷积码解码的最优算法。
卷积码编译码原理课件
Viterbi算法具有较低的复杂度，适用于高速实时解码，且在信噪比较低的情况 下仍能保持较好的解码性能。
状态估计和路径选择
1 2 3
状态估计 在解码过程中，需要对每个状态进行估计，以确 定每个状态的转移概率和输出码字。
路径选择 在搜索所有可能的路径时，需要选择最可能的路 径作为解码结果，这涉及到路径选择和剪枝策略。
提高信号的纠错能力，保证数据的完整接收。
低误码率要求
02
在深空探测任务中，对数据的准确性和可靠性要求极高，卷积
码能够提供低误码率的保证。
自适应性能
03
卷积码可以根据信道状态自适应地调整编码参数，以适应不同
的传输环境。
在其他领域的应用
01
02
03
广播和多播通信
卷积码可以用于广播和多 播通信中，提高信号的覆 盖范围和接收质量。
04
仿真结果和分析
01
通过仿真实验，可以模拟卷积码 在实际通信系统中的性能表现。
03
仿真结果可以为实际应用提供参 考和指导，帮助选择合适的卷积
码参数和配置。
02
通过对比不同参数和配置下的仿 真结果，可以深入分析卷积码的
性能特点。
04
仿真结果还可以用于评估不同编 译码算法的性能优劣，为算法优
化提供依据。
性能优化 为了提高解码性能，可以采用一些优化措施，如 分支定界、路径剪枝和记忆算法等。
04 卷积码性能分析
误码率性能
误码率性能是衡量卷积码性能 的重要指标之一，它表示在传
输过程中发生错误的概率。
卷积码通过增加冗余位来纠正 错误，从而提高传输的可靠性。
随着信噪比的提高，卷积码的 误码率性能逐渐改善。
卷积码的基本原理
卷积码的基本原理卷积码的基本原理1. 引言•卷积码是一种常用于通信系统中的纠错编码技术。
•它通过引入冗余信息，可以在信道传输过程中检测出并纠正部分错误。
2. 卷积码的定义•卷积码是一种线性的、时间变化的编码方式。
•它可以将输入比特序列转换为输出比特序列，并满足一定的性质。
3. 编码过程•卷积码的编码过程可以用一个状态图表示。
•输入比特依次通过编码器的不同路径，生成输出比特序列。
4. 编码器结构•卷积码的编码器由若干个寄存器和逻辑门组成。
•每个寄存器存储一个状态，逻辑门用于生成输出比特。
5. 纠错能力•卷积码的纠错能力通过其约束长度和码距来衡量。
•约束长度表示编码器中寄存器的数量。
•码距表示卷积码能够检测和纠正的最大错误比特数量。
6. Viterbi解码算法•Viterbi解码算法是一种常用于卷积码解码的算法。
•它通过动态规划的方式寻找最可能的输入比特序列。
7. 进一步研究•卷积码是一个广泛研究的领域，有很多相关的扩展和改进算法。
•感兴趣的读者可以深入研究卷积码的不同应用和改进算法。
以上是针对“卷积码的基本原理”的简要介绍和解释。
卷积码作为一种常用的纠错编码技术，可以在信道传输过程中提高系统的可靠性。
同时，关于卷积码的编码结构、纠错能力和解码算法等方面也有很多相关的研究和应用。
对卷积码感兴趣的读者可以继续深入学习和了解。
8. 卷积码的应用•卷积码在通信领域中有着广泛的应用。
•它可以用于数字电视的信号传输，提高传输质量和可靠性。
•在无线通信系统中，卷积码可以提高信号的抗干扰能力。
•在存储系统中，卷积码也可以用于数据的纠错和恢复。
9. 卷积码的性质•卷积码具有良好的线性性质。
•通过矩阵表示可以更形象地描述卷积码的性质和特点。
•矩阵形式的表示方便进行编码和解码运算。
10. 卷积码的误码性能•误码性能是衡量卷积码性能的重要指标之一。
•通过误码率曲线可以评估卷积码在不同信噪比条件下的性能。
•在设计卷积码时，可以根据需要选择适当的编码率和约束长度，以达到所需的误码性能。
卷积码的编译码原理和仿真 论文
卷积码的编译原理及仿真摘 要 本课程设计主要解决对一个卷积码序列进行维特比(Viterbi)译码输出,并通过Matlab 软件进行设计与仿真，并进行误码率分析。
实验原理QPSK ：QPSK 是英文QuadraturePhaseShiftKeying 的缩略语简称，意为正交相移键控，是一种数字调制方式。
四相相移键控信号简称“QPSK ”。
它分为绝对相移和相对相移两种。
卷积码：又称连环码，是由伊莱亚斯(P.elias)于1955年提出来的一种非分组码。
积码将k 个信息比特编成n 个比特，但k 和n 通常很小，特别适合以串行形式进行传输，时延小。
卷积码是在一个滑动的数据比特序列上进行模2和操作，从而生成一个比特码流。
卷积码和分组码的根本区别在于，它不是把信息序列分组后再进行单独编码，而是由连续输入的信息序列得到连续输出的已编码序列。
卷积码具有误码纠错的能力，首先被引入卫星和太空的通信中。
NASA 标准（2，1，6）卷积码生成多项式为：346134562()1()1g D D D D Dg D D D D D=++++=++++ 其卷积编码器为：输入序列++输出c1输出c2图1.1 K=7，码率为1/2的卷积码编码器维特比译码：采用概率译码的基本思想是：把已接收序列与所有可能的发送序列做比较，选择其中码距最小的一个序列作为发送序列。
如果接收到L 组信息比特，每个符号包括v 个比特。
接收到的Lv 比特序列与2L 条路径进行比较，汉明距离最近的那一条路径被选择为最有可能被传输的路劲。
当L 较大时，使得译码器难以实现。
维特比算法则对上述概率译码做了简化，以至成为了一种实用化的概率算法。
它并不是在网格图上一次比较所有可能的2kL 条路径(序列)，而是接收一段，计算和比较一段，选择一段最大似然可能的码段，从而达到整个码序列是一个最大似然值得序列。
下面以图2.1的(2，1，3)卷积码编码器所编出的码为例，来说明维特比解码的方法和运作过程。
卷积编码原理
卷积编码原理引言卷积编码是一种常见的错误控制编码技术，广泛应用于通信和存储系统中。
它通过将输入数据与一个固定的卷积核进行卷积操作，将输入数据编码为输出序列，从而实现对数据的纠错和检测。
本文将详细介绍卷积编码的原理和应用。
卷积编码的基本原理卷积编码是一种线性块码，它利用卷积运算来增加冗余度，以提高数据传输的可靠性。
卷积编码器由一个或多个状态机组成，每个状态机都是一个有限状态自动机。
输入数据被映射到编码器的状态机，然后通过卷积运算将输入数据编码为输出序列。
卷积编码的特点卷积编码具有以下几个特点： 1. 冗余度高：卷积编码通过引入冗余数据来实现纠错和检测功能，因此编码后的数据比原始数据长度更长。
2. 码率可调：卷积编码的码率可以根据需要进行调整，通过改变编码器的参数可以实现不同的码率。
3. 纠错能力强：卷积编码可以检测和纠正输入数据中的错误，提高数据传输的可靠性。
卷积编码的应用卷积编码广泛应用于通信和存储系统中，其中最常见的应用是在无线通信系统中。
卷积编码可以有效地降低无线信道的误码率，提高信号的可靠性。
此外，卷积编码还被用于存储介质的纠错，如光盘和硬盘等。
卷积编码的实现卷积编码的实现需要以下几个步骤： 1. 确定编码器的结构：选择适当的卷积核和状态机数量来构建编码器。
2. 映射输入数据到状态机：将输入数据映射到编码器的状态机中。
3. 进行卷积运算：通过卷积运算将输入数据编码为输出序列。
4. 添加冗余数据：根据需要添加冗余数据以增加纠错能力。
5. 输出编码数据：将编码后的数据输出到传输或存储介质中。
卷积编码的性能评估卷积编码的性能可以通过误码率和纠错能力来评估。
误码率是指在传输或存储过程中发生错误的比例，纠错能力是指编码器能够纠正的错误数量。
通过对卷积编码器进行仿真和实验，可以得到其性能曲线，从而评估其在不同条件下的性能表现。
卷积编码的改进方法为了进一步提高卷积编码的性能，人们提出了许多改进方法，如迭代卷积编码、级联卷积编码等。
卷积码编码器原理图
001 000
000 000
000 000
电子信息工程学院
11
信息论
1 卷积码的解析表示
生成矩阵
101 011 G
000 001 101 011
001 000 000 001 101
000 000 000 000 001 011 001 000 电子信息工程学院 000 000 001 000 000
S0 S2 S3 S3 S1 S0 S2
由此很快求得输入信息序列为111001…，输出的码字 序列为111,100,101,010,001,111…。
电子信息工程学院
16
1/111
1/100
1/101
0/010
0/001
1/111
9
信息论
1 卷积码的解析表示
m0
t
0 输入M 1
m0
t 1
m0
t 2
c1
t
c0
t
m1
t
m1
t 1
m1
t 2
c2
t
输出 C t
二元（3，2，2）卷积码并行编码器的原理图
电子信息工程学院
10
信息论
9.5.1 卷积码的解析表示
基本生成矩阵
g
101 011
000 001
3
信息论
卷积码的基本概念
卷积码的编码器是由一个有k个输入端、n个输出端，且具有L节移 位寄存器所构成的有限状态的有记忆系统，通常称之为时序网络。 卷积码编码的原理图如图所示，
电子信息工程学院
4
卷积码编码原理
卷积码编码原理卷积码是一种常用的编码方式，它在通信系统中起着非常重要的作用。
卷积码编码原理是指利用卷积码对信息进行编码的基本原理，下面将对卷积码编码原理进行详细介绍。
首先，我们需要了解卷积码的结构。
卷积码是由一个或多个时变系统组成的编码器，它将输入的信息序列转换为输出的码字序列。
在卷积码编码原理中，我们需要了解卷积码的生成多项式和约束长度。
生成多项式决定了卷积码的性能，而约束长度则决定了卷积码的记忆能力。
其次，我们需要了解卷积码的编码过程。
卷积码的编码过程是通过对输入的信息序列进行卷积运算，得到输出的码字序列。
在编码过程中，卷积码的每一个输出都是由输入序列的若干个元素经过加权后得到的。
这种加权操作是通过卷积码的状态转移图来实现的，而状态转移图则是由卷积码的生成多项式和约束长度决定的。
另外，我们还需要了解卷积码的性能分析。
卷积码的性能分析是通过计算码字序列的误码率来实现的。
在卷积码编码原理中，我们需要了解卷积码的自由距离和最小距离。
自由距离是指卷积码的最大码长下的最小距离，而最小距离则是指卷积码的所有码字中最小的距离。
这两个性能参数决定了卷积码的纠错能力和译码复杂度。
最后，我们需要了解卷积码的应用。
卷积码在通信系统中有着广泛的应用，例如在无线通信、卫星通信和光纤通信中都可以看到卷积码的身影。
在这些应用中，卷积码通过提高系统的抗干扰能力和纠错能力，提高了通信系统的可靠性和稳定性。
总之，卷积码编码原理是通信系统中的重要内容，它对于理解和设计通信系统具有重要意义。
通过对卷积码的结构、编码过程、性能分析和应用进行深入了解，我们可以更好地应用卷积码技术，提高通信系统的性能和可靠性。
卷积码的原理
卷积码的基本原理引言卷积码是一种线性纠错码，广泛应用于数字通信和存储系统中。
它通过对数据进行编码，增加冗余信息，以提高数据传输的可靠性。
在接收端，卷积码通过解码算法可以检测和纠正传输过程中引入的错误。
1. 编码过程卷积码的编码过程可以看作是一个滑动窗口对输入数据进行运算的过程。
设输入序列为x[n]，输出序列为y[n]，编码器有K个输入（信息）比特和N个输出（编码）比特。
首先，将输入序列x[n]按照一个固定的时间窗口长度分组，并将分组后的每一组与一个固定的生成多项式进行卷积运算。
生成多项式由编码器的结构决定。
例如，对于一个3输入2输出（记作(3,2)）的卷积编码器，生成多项式可以表示为：G(D)=1+D2+D3。
接下来，将每一组运算结果连接起来得到输出序列y[n]。
2. 状态机在理解卷积编码原理时，需要引入状态机的概念。
状态机描述了编码器内部状态之间的转移关系。
对于一个(K,N)的卷积编码器，其状态机包含2K个状态，每个状态对应一个输出比特的编码过程。
以(3,2)卷积编码器为例，其状态机如下图所示：stateDiagram-v2[*] --> 00/0000/00 --> 01/01: 000/00 --> 10/10: 101/01 --> 11/11: 001/01 --> 00/10: 110/10 --> 00/11: 010/10 --> 11/01: 111/11 --> 10/00: 011/11 --> 01/00: 1上图中，每个状态用两个比特表示，例如00表示当前状态为0。
箭头上的数字表示输入比特，例如从00到01的箭头上标注的数字为0。
状态转移矩阵和输出矩阵根据生成多项式和状态机的关系，可以得到一个状态转移矩阵和一个输出矩阵。
这两个矩阵是描述卷积编码器行为的重要工具。
对于一个(K,N)卷积编码器，其状态转移矩阵是一个2K×K的二进制矩阵，用来描述状态之间的转移关系。
卷积码编码器原理框图
图11-8 卷积码编码器一般原理方框图例： (n, k, N) = (3, 1, 3)卷积码编码器每当输入1比特时，此编码器输出3比特c 1c 2 c 31. 卷积码的代数表述 (1) 监督矩阵H一般说来，卷积码的截短监督矩阵具有如下形式：I n-k — (n – k)阶单位方阵； P i — k ⨯ (n – k)阶矩阵； O n-k — (n – k)阶全零方阵k1……Nk k 2k 3k ……………Nk n 级移存器个模2加法器M 输入b iM 2`12i ii i i i i i i c b d b b e b b b ---==⊕=⊕⊕1211321121n k n k n k n k n k n kNn k N n k N n kn k P I P O P I H P O P O P I P O P O P O P I ------------⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦有时还将H 1的末行称为基本监督矩阵hh = [P N O n-k P N-1 O n-k P N-2 O n-k ⋅ ⋅ ⋅ P 1 I n-k ]从给定的h 不难构造出H 1 (2) 生成矩阵G一般说来，截短生成矩阵具有如下形式：I k － k 阶单位方阵； Q i － (n – k)⨯k 阶矩阵；O k － k 阶全零方阵。
并将上式中矩阵第一行称为基本生成矩阵g ＝ [I k Q 1 O k Q 2 O k Q 3⋯O k Q N ]如果基本生成矩阵g 已经给定，则可以从已知的信息位得到整个编码序列 2. 卷积码的解码(1) 代数解码：利用编码本身的代数结构进行解码，不考虑信道的统计特性。
大数逻辑解码，又称门限解码，是卷积码代数解码的最主要一种方法，它也可以应用于循环码的解码。
大数逻辑解码对于约束长度较短的卷积码最为有效，而且设备较简单。
(2) 概率解码：又称最大似然解码。
它基于信道的统计特性和卷积码的特点进行计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3/4卷积码编码原理分析与建模仿真一、摘要卷积码是一种性能优越的信道编码。
它的编码器和译码器都比较容易实现，同时它具有较强的纠错能力。
随着纠错编码理论研究的不断深入，卷积码的实际应用越来越广泛。
本文简明地介绍了卷积码的编码原理和Viterbi译码原理。
并在SIMULINK模块设计中，完成了对卷积码的编码和译码以及误比特统计整个过程的模块仿真。
最后，通过在仿真过程中分析了卷积码误比特率与信噪比之间的关系，及卷积码与非卷积码的对比。
经过仿真和实测，并对测试结果作了分析。
关键词：卷积码编码建模 SIMULINK仿真目录一、摘要 ................................................................................................................................................................. - 1 -二、设计目的和意义 ............................................................................................................................................. - 2 -三、设计原理 ......................................................................................................................................................... - 3 -3.1 卷积码基本概念 ...................................................................................................................................... - 3 -3.2 卷积码的结构 .......................................................................................................................................... - 3 -3.3 卷积码的解析表示 .................................................................................................................................. - 4 -3.4 卷积码的译码 .......................................................................................................................................... - 4 -3.4.1 卷积码译码的方式........................................................................................................................ - 4 -3.5.2 卷积码的Viterbi译码 .................................................................................................................. - 5 -四、详细设计步骤 ................................................................................................................................................. - 6 -4.1 卷积码的仿真 .......................................................................................................................................... - 6 -4.1.1 SIMULINK仿真模块的参数设置及意义 ................................................................................. - 6 -五、设计结果及分析 ........................................................................................................................................... - 11 -5.1不同信噪比对卷积码的影响.................................................................................................................. - 11 -5.2卷积码的对比 ........................................................................................................................................ - 12 -六、总结 ............................................................................................................................................................... - 14 -七、体会 ............................................................................................................................................................... - 14 -八、参考文献 ....................................................................................................................................................... - 14 -二、设计目的和意义因为信道中信号不可避免会受到干扰而出错。
为实现可靠性通信，主要有两种途径:一种是增加发送信号的功率，提高接收端的信号噪声比;另一种是采用编码的方法对信道差错进行控制。
前者常常受条件限制，不是所有情况都能采用。
而编码理论可以解决这个问题，使得成本降低，实用性增强。
随着现代通信的发展，卷积码以其高速性和可靠性在实际应用中越来越广泛。
1967年Viterbi译码算法的提出，使卷积码成为信道编码中最重要的编码方式之一。
在卷积码中，因为Viterbi算法效率高，速度快，结构相对简单等特点，被广泛应用于各种数据传输系统。
特别是深空通信、卫星通信系统中。
因此采用Viterbi译码算法具有非常现实的意义。
三、设计原理本文在分析卷积码编译码器原理的基础上，通过MATLAB的SIMULINK模块对卷积编码、解码进行仿真。
通过仿真可以更清楚的认识到卷积码的编码，解码的各个环节，并对仿真结果进行了分析。
得出卷积码Viterbi译码的误比特性能的分析，从而验证了卷积码的正确性。
3.1 卷积码基本概念卷积码是一种性能优越的信道编码。
(n ,k ,N) 表示把k个信息比特编成n个比特，N为编码约束长度,说明编码过程中互相约束的码段个数。
卷积码编码后的n 个码元不仅与当前组的k个信息比特有关,而且与前N - 1个输入组的信息比特有关。
编码过程中相互关联的码元有N ×n个。
R = k/n是卷积码的码率,码率和约束长度是衡量卷积码的两个重要参数。
卷积码的编码描述方式有很多种：冲激响应描述法、生成矩阵描述法、多项式乘积描述法、状态图描述，树图描述，网格图描述等。
卷积码的纠错能力随着N的增加而增大，而差错率随着N的增加而指数下降。
在编码器复杂性相同的情况下，卷积码的性能优于分组码。
分组码的译码算法可以由其代数特性得到。
卷积码虽然可以采用适用于分组码的门限译码(即大数逻辑译码)，但性能不如维特比译码和序列译码。
3.2 卷积码的结构图2-1卷积码的编码器一般都比较简单。
图2-1是一般情况下的卷积码编码器框图。
它包括：一个由N段组成的输入移位寄存器，每段有k级，共Nk位寄存器；一组n个模2和相加器；一个由n级组成的输出移位寄存器。
对应于每段k个比特的输入序列，输出n个比特。
由图可知，n个输出比特不但与当前k个比特的输入比特有关，而且与以前的（N-1）k个输入信息有关。
整个编码过程可以看成是输入信息序列与由移位寄存器和模2加法器的连接方式所决定的另一个序列的卷积，卷积码由此得名。
输入序列输出序列图2-2如图2-2是卷积码（4，3，2）卷积编码器的一个框图。
左边是信息的输入。
下面分别是系统位输出和校验位输出。
其中间是6个移位寄存器和4个模2加法器。
简单的说就是信息位经过移位寄存器和一个模2加法器产生一个系统位和校验位加在一起输出。
可以看出：每输入一个比特，移位寄存器中就向右移动一个位子。
原来的第四个寄存器就被移出。
可见卷积编码不只与现在的输入比特有关还与前面的1个比特有关。
在这里，其中约束长度是N=2，k=3 ，n=4所以码率R=k/n=3/4。
3.3 卷积码的解析表示除上述图解表示方法外，常常还用解析表示方法描述卷积码，即延时算子多项式。
在延时算子多项式表示中，编码器中的移位寄存器与模2加法器的连接关系以及输入、输出序列都表示为延时算子D 的多项式。
