直流屏常见故障的解决办法
直流系统常见故障及处理措施
直流系统常见故障及处理措施一、当直流系统出现异常情况时，应遵循以下原则来进行检查和处理1、熟悉设备图纸、使用说明书等技术资料只有熟悉了这些文件资料，才能正确地进行检查和维护。
2、先考虑外部和操作再考虑设备本身引起直流设备出现异常情况原因一般有三个方面：①操作不当-------如某一开关位置不对，设备的运行参数设置不当等。
②外部原因-------如输入电源消失、缺相等。
③设备本身-------如某个器件损坏失灵、接触不良、保险熔断等对于由操作不当和外部原因引起的设备运行异常，只要引起的原因消失，系统就会正常工作，而没有必要对设备本身进行处理，所以应在确认没有这两个方面的原因后再进行设备原因方面的检查和处理。
3、注意区分电源的电压等级和极性，搞清回路的走向在检查处理有问题的设备单元是要注意区分交流输入的电压等级和相序，直流电源电压等级和正负极性。
4、注意安全，尽量隔离问题区域，不要扩大故障范围直流系统异常情况在处理时可能会带电作业，所以一定要注意安全，采取安全措施，并且在不影响系统运行的情况下，尽量进行必要的局部隔离，如检查更换充电机模块单元时，要断开相应交流空开，检查电池是可分开电池回路，断开电池熔断器（空气开关）等。
另外在更换器件时拆下的线头要进行绝缘扎捆处理，不要人为的扩大故障范围。
二、直流系统常见故障及处理措施㈠、充电机模块故障及处理：1、充电机模块输入过压、欠压保护当输入模块的交流电压大于一定值（湖南科明大于485±10V）或小于一定值（湖南科明小于313±10V）充电机模块自动保护，无直流输出，保护指示灯点亮（黄灯），当电压恢复到一定值（湖南科明电压恢复到460±10V、335±10V）后，充电机模块自动恢复工作。
当发生充电模块输入过压、欠压保护，微机监控装置中事先设定好相应的交流报警参数，微机监控装置（微机后台）就会发交流过压、欠压报警信息。
此时值班人员应用万用表交流500V档位测量供直流两路三相交流电源各线电压是否超过过压或欠压数值。
直流屏充电模块故障及维护全套
直流屏充电模块故障及维护全套直流屏充电模块常见问题剖析和解决方式一、直流屏充电模块维护直流屏充电模块交流键入过电压、欠压保护、逆相将造成直流屏充电模块维护，请依据常见故障编码开展确定。
服务器机柜配有玻璃移门或是服务器机柜密不通风，将会造成直流屏充电模块超温维护。
机房工作温度过高，也捋造成直流屏充电模块超温维护。
二、直流屏充电模块常见故障直流屏充电模块的输出电压过高或是IGBT过电流将造成控制模块常见故障,规定将控制模块断掉交流后再次打开,可修复控制模块一切正常。
不科学的工作电压调节将会造成控制模块直流屏充电模块输出过电压,该状况下必须关闭电源后将工作电压调节电阻器反方向调到最少（调至最终能够听见电阻器有轻度的咔嗒响声），随后再次整定值控制模块的输出电压。
三、直流屏充电模块不均流没有连接均流线型，将会造成不均流。
控制模块和重合闸控制模块中间不能均流。
断掉均流线型和通信线，给控制模块载入，精确测量该控制模块的均流口上的数据信号，该数据信号尺寸应考虑i∕I*2V的规定，在其中i为该直流屏充电模块的具体输出电流量，1为该直流屏充电模块的额定值输出电流量。
四.直流屏充电模块通讯中断直流屏充电模块的详细地址设定不正确将造成直流屏充电模块通讯中断，2个不一样的直流屏充电模块设定同样的详细地址也将导致监控器控制模块通讯中断。
直流屏充电模块种类设定（有级过流保护和无极现流）将造成监控器控制模块通讯中断。
直流屏充电模块接地线连接欠佳或是没有连接将会造成直流屏充电模块通讯中断。
直流屏充电模块的轻载的状况下造成通讯中断，电线接头优良的状况下能够根据提升通信电源适配器来处理。
监控器控制模块中不正确的串口通信号设定将造成直流屏充电模块通讯中断。
直流屏充电模块的详细地址规定从O开始设定，详细地址规定持续设定。
五、直流屏充电模块半载输出一部分直流屏充电模块具备断相半载输出维护的作用，请查验直流屏充电模块的交流键入工作电压。
直流屏充电模块工作电压输出没法做到设置的工作电压直流屏充电模块的负载将造成过流保护，使直流屏充电模块的输出电压没法做到预设值。

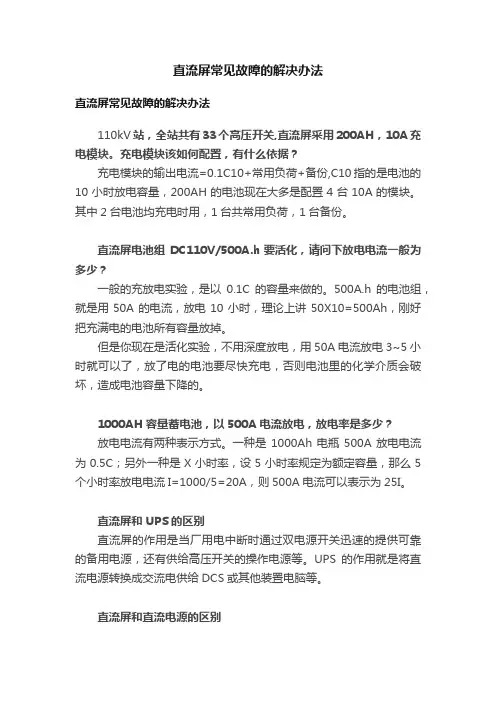

直流屏常见故障的解决办法
直流屏常见故障的解决办法直流屏常见故障的解决办法110kV站，全站共有33个高压开关,直流屏采用200AH，10A充电模块。
充电模块该如何配置，有什么依据？充电模块的输出电流=0.1C10+常用负荷+备份,C10指的是电池的10小时放电容量，200AH的电池现在大多是配置4台10A的模块。
其中2台电池均充电时用，1台共常用负荷，1台备份。
直流屏电池组DC110V/500A.h 要活化，请问下放电电流一般为多少？一般的充放电实验，是以0.1C的容量来做的。
500A.h 的电池组，就是用50A的电流，放电10小时，理论上讲50X10=500Ah，刚好把充满电的电池所有容量放掉。
但是你现在是活化实验，不用深度放电，用50A电流放电3~5小时就可以了，放了电的电池要尽快充电，否则电池里的化学介质会破坏，造成电池容量下降的。
1000AH容量蓄电池，以500A电流放电，放电率是多少？放电电流有两种表示方式。
一种是1000Ah电瓶500A放电电流为0.5C；另外一种是X小时率，设5小时率规定为额定容量，那么5个小时率放电电流I=1000/5=20A，则500A电流可以表示为25I。
直流屏和UPS的区别直流屏的作用是当厂用电中断时通过双电源开关迅速的提供可靠的备用电源，还有供给高压开关的操作电源等。
UPS的作用就是将直流电源转换成交流电供给DCS或其他装置电脑等。
直流屏和直流电源的区别直流屏是蓄电池和智能充电器的完美的统一体，它的自动化程度很高功能较多仅在电力系统内应用比较广泛；直流电源主要指各类干电池也包括各类电气设备内外的经过整流滤波的直流部分可以说是五花八门多种多样有些质量较差。
直流屏的作用直流屏提供直流电DC220V、48V等等，主要的作用是给高低压开关设备提供直流分合闸操作电源，及电力仪器仪表控制电源、临时照明等作用。
应急电源提供交流电AC380/220。
主要作用是在市电断电后，短时间（一般是60/90分钟）内给负载提供交流应急供电。
直流电源屏常见故障处理方法
常见的单元类型分为交流配电单元、直流馈电单元、充电模块、监控模块、绝缘监测仪、电池监测仪等。 二、充电模块常见故障分析和处理方法 常见的单元类型分为交流配电单元、直流馈电单元、充电模块、监控模块、绝缘监测仪、电池监测仪等。 二、充电模块常见故障分析和处理方法 充电模块保护
保护
监控模块显示电池容量错误 ● 电池电流检测错误； ● 需要设置允许均充，保证电池容量校正；
四、电池监测仪常见故障分析和处理方法 电池监测仪通讯中断 ● 地址设置错误将导致电池监测仪不能正常和监控模块通讯，重复的地址设置可能导致同样的问题； ● 错误的通讯线连接可能导致通讯中断； ● 不合理的接地或者不接地也将导致通讯中断。请务必连接地线，从而有效抑止干扰，提高通讯质量； 电池监测仪检测电压异常 ● 先逐个测量电池监测仪端口上的输入电压，保证相邻两个端口之间的电压为之际连接电池的电压，任 何形式的虚接（压住电缆包皮，外表连接可靠、实际没有连接）将导致电池电压检测异常； 电池监测仪不能正常工作（工作电源异常） ● 电池监测仪要求直流 90~260V 供电电源工作正常；
面板指示灯功能
表示模块地址为 01101（十进制为 13）
二进制与十进制的转换方法：从最末位向最高位依次表示的权位为 1、2、4、8、16 如果某一权位的二进制 置为 1，那么就把这一权位的十进制相加，例如 00000 对应十进制为 0，00001 对应十进制 1，00010 对应 的十进制 2，00011 对应的十进制 3。 附示3
八、其他设备常见故障和处理方法
防雷器故障处理

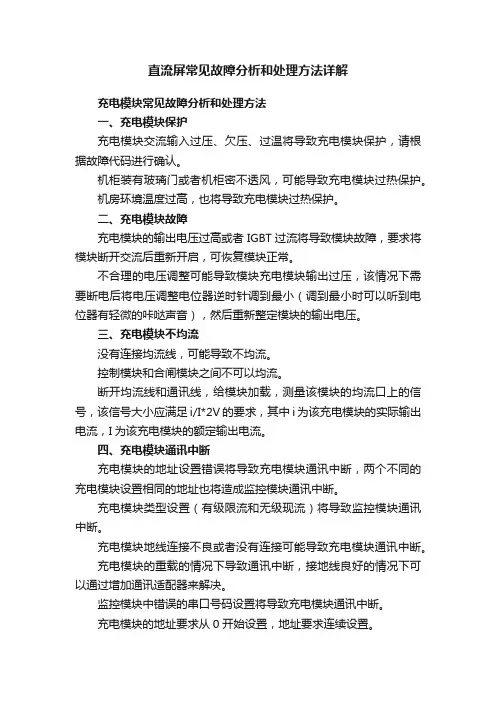

直流屏常见故障分析和处理方法详解
直流屏常见故障分析和处理方法详解充电模块常见故障分析和处理方法一、充电模块保护充电模块交流输入过压、欠压、过温将导致充电模块保护，请根据故障代码进行确认。
机柜装有玻璃门或者机柜密不透风，可能导致充电模块过热保护。
机房环境温度过高，也将导致充电模块过热保护。
二、充电模块故障充电模块的输出电压过高或者IGBT过流将导致模块故障，要求将模块断开交流后重新开启，可恢复模块正常。
不合理的电压调整可能导致模块充电模块输出过压，该情况下需要断电后将电压调整电位器逆时针调到最小（调到最小时可以听到电位器有轻微的咔哒声音），然后重新整定模块的输出电压。
三、充电模块不均流没有连接均流线，可能导致不均流。
控制模块和合闸模块之间不可以均流。
断开均流线和通讯线，给模块加载，测量该模块的均流口上的信号，该信号大小应满足i/I*2V的要求，其中i为该充电模块的实际输出电流，I为该充电模块的额定输出电流。
四、充电模块通讯中断充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成监控模块通讯中断。
充电模块类型设置（有级限流和无级现流）将导致监控模块通讯中断。
充电模块地线连接不良或者没有连接可能导致充电模块通讯中断。
充电模块的重载的情况下导致通讯中断，接地线良好的情况下可以通过增加通讯适配器来解决。
监控模块中错误的串口号码设置将导致充电模块通讯中断。
充电模块的地址要求从0开始设置，地址要求连续设置。
五、充电模块半载输出部分充电模块具有缺相半载输出保护的功能，请检查充电模块的交流输入电压。
充电模块电压输出无法达到设定的电压充电模块的过载将导致限流，使充电模块的输出电压无法达到设定值。
电池电流检测错误，将导致充电模块限流，无法达到设定的输出电压值。
监控模块常见故障分析和处理方法一、监控模块参数无法设置监控模块和下级设备没有通讯上，将导致参数无法设置。
错误的配置会造成监控模块参数无法设置。
参数超限无法设置参数。
直流屏运行维护维修手册
直流屏运行维护维修手册简介直流屏是一种广泛应用于工控、通讯、交通、金融等领域的显示设备，由于其稳定性和可靠性优异，被广泛使用。
本文档主要介绍直流屏的运行、维护和维修手册。
运行开机在使用直流屏之前，需要先将其开机，具体步骤如下：1.插上电源线，将电源线连接到电源插座上。
2.开启控制器，等待直流屏显示出内容。
关机在使用完毕之后，需要将直流屏关机，具体步骤如下：1.调用“关机”程序，等待直流屏停止显示。
2.关闭控制器，断开电源线连接。
维护清洗随着时间的推移和使用的频率增加，直流屏上可能会积累灰尘、污垢等杂物，并可能导致屏幕出现斑点、颜色失真等问题。
因此，对直流屏进行定期清洗维护是非常重要的。
1.在清洗之前，需要先关闭控制器，断开电源线连接。
2.使用干净软布或羊毛刷轻轻擦拭屏幕表面，可以加入少量的清洗剂。
更换灯管直流屏使用的是LED灯管，当屏幕出现灯管损坏时，需要进行更换。
具体步骤如下：1.将直流屏保持板横放在地上，使用螺丝刀将四个角上的螺丝拧下。
2.将保护板移除，暴露出灯管模块。
3.使用螺丝刀将灯管模块上的四个螺丝拧下，将灯管模块拆下。
4.将新的灯管模块插入原位置，拧上螺丝固定。
5.装回保护板，将四个角上的螺丝拧紧即可。
维修更换电源板当直流屏屏幕无法正常显示时，可能是电源板出现故障导致。
1.将直流屏保持板横放在地上，使用螺丝刀将四个角上的螺丝拧下。
2.将保护板移除，暴露出电源板。
3.拆除原有的电源板，用新的电源板进行更换。
4.将新的电源板插入原位置，装回保护板，将四个角上的螺丝拧紧即可。
更换控制器当直流屏无法正常显示时，可能是控制器出现故障导致。
1.打开控制器箱，将原有控制器拆下。
2.使用螺丝固定新的控制器到控制器箱中。
3.将控制器箱关闭并接上电源线，测试是否可以正常显示。
在日常使用直流屏的过程中，对直流屏进行定期清洗、维护和维修是非常重要的，可以确保直流屏的正常运行，并延长其使用寿命。
本文档提供了一些常见的运行、维护、维修方法，希望能对用户们有所帮助。
直流屏的组成巡检常见故障及处理
直流屏的组成巡检常见故障及处理直流屏（也称为直流配电屏）是一种用于直流电源配电系统的电力设备，因其结构稳定、操作简单、能耗低等优点而被广泛应用。
本文将详细介绍直流屏的组成、巡检常见故障及处理方法。
直流屏的组成直流屏包括直流母线、隔离开关、断路器、电压表、电流表、继电器、空气开关、接地开关、布线端子等组成。
下面详细介绍一下各个组成部分的作用和特点。
直流母线直流母线是直接将直流电源输送到设备的重要部分，起着输电作用。
直流母线需具有较高的导电性能和强的耐受电流和压力的能力，因此主要采用铜材料制作。
隔离开关隔离开关是为了方便对设备进行维护或更换而设置的，通常位于直流母线的输入端或输出端，可以将直流母线与设备隔离。
断路器直流屏中的断路器主要用于保护设备的电压和电流安全，一旦发生过电压或过流时可以发生自动切断的功效。
断路器通常分为熔断器式和空气型两种，其中空气型的断路器通常适用于较大功率的设备。
电压表和电流表直流屏中的电压表和电流表用于监测设备及直流母线的电流电压数值，便于维护和管理。
继电器继电器通常用于控制直流屏内各个部件的开关状态，便于实现各种自动控制。
空气开关空气开关通常用于直流屏的开关部分，主要具有断电能力，且操作安全性高，故障率较低。
接地开关接地开关通常用于实现直流屏的接地，防止静电等因素对设备产生的影响或危害。
布线端子布线端子是直流屏中重要的组成部分，由于它有丰富的石英晶体和跳线线束，可方便灵活地在直流屏上进行布线和接线等操作。
直流屏的组成巡检为了确保直流屏的正常运转，我们需要实施日常的组成巡检工作。
通常可以按照以下步骤进行：步骤一：拆开设备的上盖此步骤是为了方便我们进行组成部分的检查，首先需要将设备的上盖彻底拆开，以便进行下一步的巡检工作。
步骤二：检查各组成部分的工作状态在进行组成巡检的过程中，需要依次检查直流母线、隔离开关、断路器、电压表、电流表、继电器、空气开关、接地开关和布线端子等组成部分的工作状态。
交直流电源专题(14)：直流屏的组成、巡检、常见故障及处理
直流屏巡检
点击进入 主菜单
点击进入 参数显示
点击进入 绝缘监测
直流屏巡检
在此可以查看直流屏 的重要参数
正常情况下，母线对地 电压110V正常
QF正常情况下99kΩ正常
直流屏巡检
可以记录单节电池 电压。正常为 10.8V-14.4V
常见故障及处理
与本机 PLC通讯
子系统通讯
后台通讯
面板工作电 源正常
直流屏的组成、巡检 常见故障及处理
直流屏的功能
直流屏用于大中小型发电厂和变电站，为高压开 关在正常运行和事故状态下的事故照明等提供直流 电源。直流屏的可靠性是其他电源装置 不可替代 的，它能满足变电站和发电厂这些场合对电源的 高可靠性要求。
综保继电器、控制回路为什么要用直流 而不用交流
直流屏的功能
系统能量流动图
交流输入
充电模块
配电输出
交流正常时 交流停电或异常时
电池
直流屏的组成
直流屏的组成
由上图可以看出：直流屏主要由交流电源输入单 元、整流器单元、电池充放电控制单元、蓄电池 组、直流馈出、母线监察(电压测量、绝缘、闪光) 等几个部分组成。带微机控制的直流屏，增加了 中央监控单元，使直流屏的介面更友好、操作、 控制更简单。
谢谢观看
常见故障及处理
充 电 模 块 面 板
直流屏日常巡视检查项目
检查环境及温度，环境应清洁，温度符合说明书 要求。
检查充电模块工作方式和状态是否正常。 检查信号指示应正确、报警系统应正常工作。 检查各种表计指示应正确，无接地现象。 蓄电池是否符合运行要求。 检查冷却、照明等辅助系统，应正常工作。 无任何异常信号和异常声音。
第一、交流电是交变的 用在控制回路 单相控制 正好在分 合闸或者事故跳闸情况下 那个点位正好在电势0位 那就跳 不掉或者合不上 第二、 如果交流电控制 回路发生短路接地现象 则马上就 不能用了 必须跳开控制开关 要不肯定把控制回路或者控 制电缆 电器烧坏 而使用直流电 第一 、直流电是通过直流充电机充电模 块保证的 同时并联蓄电池保证在事故情况下 依然有直流 电存在 保障故障时候依然有电能跳开故障所有的开关 起 到一定的保护作用 第二、直流电电势是稳定的 不过零点，在使用中 不管 什么时候分合闸 都能保证有额定电压 能可靠的分合闸 第三、使用直流电 一般是220V（正负极对地分别是 +110V -110V）这时候 即使控制回路发生一点接地现象 回路电压依然是额定 依然能保证能可靠分合闸 可以在保 障运行的情况下 查找直流接地故障而不影响设备运行
直流屏接地现象原因故障及处理方法
直流屏接地一:接地现象：直流系统是绝缘系统，正常时，正、负极对地绝缘电阻相等，正、负极对地电压平衡。
发生一点接地时，正、负极对地电压发生变化，接地极对地电压降低，非接地极电压升高，也就是说，正极接地时，负极对地电压升高（绝对值），负极接地时，正极对地电压升高。
如220直流系统，正常工作时，正极对地电压+110V，负极对地电压-110V，负极接地后，正极对地电压变为220V。
二:查找方法：直流回路支路多、分布广，接地点不好查，相对有效的方法是拉路试探法。
即分别对每路空气开关或熔断器拉闸停电，若停电后直流接地现象消失，说明接地点位于本空气开关控制的下级回路中；若现象继续存在，说明下级回路没有接地。
通过拉路寻找，可将接地点限定在某个空开控制的直流回路中，再通过解开电缆芯，将接地点限定在室内或室外部分；再通过拔出插件，可将接地点限定在插件内和插件外。
经过层层分解、一段段排除，最终可将接地点定位于一段简单回路中，再用摇表对回路中的每根接线摇测绝缘，把接地点进一步限定在几根导线或几颗端子上，通过仔细观察，反复触摸，接地点终会“原形毕露”的。
三:查找步骤：直流系统中的空气开关或熔断器是分层分级配置的，一般由总路空开、分路空开串联而成，两级空气开关将直流回路分成了三段。
两级空气开关分别是直流屏总路空气开关和各设备分路空气开关，三段回路分别是直流母线及其引出线回路、总路空开馈出的电缆和桥接母线回路、分路空开馈出的保护、控制、监视、储能回路。
其中，第三段回路数量最多、接线最复杂、接地几率最高，几乎所有的直流接地都出现在这一段。
要想尽快找到接地点所属空开，接地的确切位置和确切原因，就必须对三段回路的构成、作用和现场具体位置十分熟悉，所以查找直流接地的第一步就是熟悉现场直流系统接线。
只有熟悉了接线，心中有了数，才能在拉路寻找时不漏拉、不错拉、不重复拉。
举例：如果拉开某支路路空气开关后，接地极母线对地电压立刻升高到110V左右，则接地点就位于该空开控制的下级回路之中了。
浅析直流屏故障分析及处理方式
浅析直流屏故障分析及处理方式摘要：直流屏是如今各类电力电网设施内常见的直流电系统设备，如果出了故障不止会影响到用电单位，还会危害到工作人员的生命安全。
本文将总结常见故障及处理方法，为直流屏故障处理带来一些思考和帮助。
关键词：直流屏；故障分析；故障处理一、直流屏充电模块常见故障分析和处理方式1、直流屏充电模块保护。
充电模块交流输入过压、欠压、缺项、过温将导致充电模块保护，需要根据故障代码进行确认。
2、直流屏充电模块故障。
充电模块的输出电压过高或者输出过流将导致模块故障，要求将模块断开交流电源后重新启动，可恢复模块正常工作。
在手动工作状态下时，输出过压告警值默认为242V，所以不合理的电压调整可能导致模块输出过压报警，该情况下重新调整模块的输出电压在正常范围内即可。
在自动工作状态时，模块的输出电压受上位机的控制，如果此时有监控，可能输出电压与实际设定值不一样，这是由于温度补偿功能造成的，属正常现象。
3、直流屏充电模块不均流。
没有连接均流线，或均流线接错，可能导致不均流。
控母模块和合闸模块之间不可以均流。
断开均流线和通讯线，给模块加载，测量该模块的均流口上的信号，该信号的大小应满足i/1.05I×4.2V的要求，其中i为该充电模块的实际输出电流，l为该模块的额定输出电流，此时将均流口的正、负短接，模块的输出电压应下降10v左右。
4、直流屏充电模块通讯中断。
充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成充电模块通讯中断。
模块在非工作状态下将导致充电模块通讯中断。
监控器设置的模块个数对于实际模块的个数时，将导致设置多余的模块报通讯故障，因为此时不存在该模块。
充电模块的地址要求从1开始设置，同组模块地址要求连续设置。
模块输出电压几乎为零，输出电流在额定电流的15%以下。
模块具有短路保护功能，需要检查模块输出端是否存在短路现象。
5、充电模块电压输出无法达到设定的电压值。
直流屏常见故障原因与解决办法
直流屏常见故障原因与解决办法直流屏常见故障原因与解决办法现在《DL/T 5044-2004 电力工程直流系统设计技术规程〉中：第3款 3.0.10 端电池 terminal battery:蓄电池组中基本电池子之外的蓄电池直流电源中规定；铅酸蓄电池组不宜设置端电池（没有端电池就是无端电池了）；镉镍碱性蓄电池组宜减少端电池得个数。
直流屏的控制母线和合闸母线都有正母线对地电压和负母线对地电压，是怎么回事？你有没有试试用一根线连接控制母线的正和地呢？或者负和地呢？一般正负对地都是110左右的电压！要是这样为什么接地不打火呢？（其实这个时候模块会报绝缘异常！也就是有线接地）。
其实直流屏和我们的大地是两个不相连的系统！大地的电压衡为0！如果你把正和地连接起来！那么负就是对地-220V。
要是你把负对地！那么正就是对地正220伏！电势是相对的！直流屏显示绝缘过低是什么原因？原因有四，蓄电池对地绝缘不良，直流负荷对地绝缘不良，直流母线及其测量保护设备有绝缘不良处，绝缘监视装置误动。
要查出故障点可用分路轮流投切试验的办法。
【直流屏常见故障原因与解决办法】电力系统中直流屏电池（100AH 12）电池间的连线线径怎么计算估算就行了，铜线，电流的1/3左右，一平方3A，比如启动电流100A，25平或35平都行，直流屏又不是一直有电流的，启动一下就行了，本来再细点的线也行的，考虑到降压，所以还是用正常的配法吧。
直流屏输出电流怎么计算?1.系统负荷电流计算交流正常时负荷电流计算正常工作电流= ∑控制负荷电流+ 0.2 * ∑储能合闸机构电流交流停电时负荷电流计算停电工作电流= ∑控制设备电流+ 0.2 * ∑储能合闸机构电流 + 事故照明2、系统电池容量选择根据冲击负荷决定最小电池容量（采用储能合闸机构不需要此项计算）铅酸免维护阀控电池容量 > 0.5 * 单次最大冲击电流镉镍电池容量 > 0.2 * 单次最大冲击电流根据交流停电待机时间确定电池容量电池容量 > 停电时负荷电流 * T（小时）* δ1（修正系数1）* δ2（修正系数2）δ1 = 1 ( T >= 10 )δ1 = 1.1 ( 5 <= T < 10 )δ1 = 1.2 ( 3 <= T < 5 )δ2 = 1.0 ( 108节/2V电池 )δ2 = 1.2 ( 104节/2V电池 )确定电池容量电池容量 = 计算电池容量最大值 * 电池老化系数（1.2）* 设计余量（1.0 – 1.3）根据电池容量规格向上取整电池容量3、整流模块电流计算整流模块电流 = 正常工作电流 + 电池充电电流电池充电电流 = 0.1 * 电池容量（铅酸免维护阀控电池）电池充电电流 = 0.2 * 电池容量（镉镍电池）4、充电模块选择充电/浮充电装置采用多个高频开关电源模块并联，N+1热备份工作。
直流屏故障及原理？老电工带您搞懂它，控母合母一看就懂
直流屏故障及原理？老电工带您搞懂它，控母合母一看就懂一，直流屏的工作原理二，UPS的工作原理三，直流屏的断电故障处理一，直流屏的工作原理直流屏用于高压开关柜分合闸及断路器储能，和二次回路仪表，继电保护，和应急照明电源。
直流屏可以提供不间断的直流电源，还用于各种信号灯，报警器和应急照明。
1，蓄电池充电柜a，蓄电池有18块串联组成，每块12伏，很多电工不会接线，蓄电池把所有的电池首尾相连，最后接出一根直流正极，一根直流负极。
b，Ah是蓄电池容量，蓄电池额定容量是放电电流和放电时间的乘积，比如100Ah，假如放电电流为10A，那么它就可以放电10小时，如果放电电流为20A，那就是放电5小时。
c，蓄电池柜有电源电压表，电源电流表，电池电压表，电池电流表。
d，蓄电池充电柜巡检模块蓄电池柜有巡检模块，它是检测电池运行情况，巡检监控模块它采集交直流输入，直流输出，和电池电量的参数，和充电柜异常情况的报警，它可以设置充电的参数，电池的容量，充放电的时间，这些参数都可以通过监控巡检模块来设置3，馈电柜(用于配送电)A,馈线柜主要是給各个用电设备配送电的，永微信断路器控制。
B，控母和合母1，合母电压电压要高一点是240伏，平时是由这个高频电源提供的，只有在电站失压时才用到蓄电池，它是给断路器提供储能合闸电源的。
2，控母电压只有220伏，它是给控制回路提供操作电源的。
3，为什么要分控母和合母，因为它们电压不同，合母电压下为什么要高，它主要是要操作电磁式断路器，它需要很大的合闸电流，当断路器不需要合闸时，合母电压降的很低，合闸动作不可靠，所以单独将合闸母线电压提高到240伏，来克服电压不足的问题。
4，现在得断路器经过改良，合闸电流很小了，不用再区分合闸母线，和控制母线电压了。
但区分合母和控母也有好处，它可以将它们引到不同的小母线上，并且清晰明了的知道合母，控母的电压回路，有利于位置查找。
如果现在还有老式的电磁式的断路器。
直流屏整流模块故障的处理
直流屏整流模块故障的处理直流屏整流模块是直流屏的核心组件之一，负责将交流电转换为直流电供给直流屏使用。
然而，由于长时间的使用或其他原因，整流模块可能会出现故障，导致直流屏无法正常工作。
本文将讨论直流屏整流模块故障的处理方法。
一、故障现象当直流屏整流模块出现故障时，可能会出现以下一些常见的现象：1. 直流屏无法正常开机或启动；2. 直流屏显示异常，出现闪烁、颜色失真等问题；3. 直流屏亮度不稳定，明暗不一；4. 直流屏显示内容模糊或出现条纹。
二、故障处理方法针对以上故障现象，可以采取以下方法进行处理：1. 检查电源供电：首先检查直流屏的电源供电是否正常。
确保电源线连接稳固，电源开关打开，电源电压符合直流屏的要求。
如果电源供电存在问题，及时修复或更换电源。
2. 检查整流模块连接：检查整流模块与其他电路的连接是否松动或脱落。
确保整流模块与直流屏的连接稳固可靠，接口清洁无氧化物。
若存在连接问题，重新连接或更换连接线。
3. 清洁整流模块：长时间使用后，整流模块可能会积聚灰尘或污垢，导致散热不良或接触不良。
定期清洁整流模块可以提高其散热效果和接触质量，减少故障的发生。
4. 检查散热器：整流模块通常会配备散热器以提高散热效果。
检查散热器是否正常工作，是否有灰尘或杂物堵塞。
若存在问题，清理散热器或更换损坏的散热器。
5. 检查故障电路：如果以上方法无法解决问题，可能是整流模块内部的电路出现故障。
需要借助专业仪器进行检测，找出故障的具体位置，并修复或更换故障电路。
6. 寻求专业维修：如果以上方法仍无法解决问题，建议寻求专业维修人员的帮助。
他们具有丰富的经验和专业的知识，可以更准确地判断故障原因，并提供专业的修复方案。
三、故障预防措施除了及时处理故障外，还应该采取一些预防措施，以减少直流屏整流模块故障的发生。
1. 避免过载使用：过载使用会使整流模块工作在超负荷状态，容易导致故障。
在使用直流屏时，应确保所连接的设备不超过整流模块的额定负荷。
直流屏交流通讯故障模块故障等常见故障经验分享
直流屏交流通讯故障/模块故障等常见故障经验分享在这里给大家分享一下关于处理直流屏故障的经验我厂机组用直流系统为两块直流充电屏、两组蓄电池组成，直流屏交流输入电源采用ASCO双电源切换装置。
曾多次出现以下几种故障：1、绝缘监测装置出现通讯中断。
处理方法：一开始厂家过来，重新将每个传感器的地址都重新设置了一下。
故障消除。
过了没几天之后，通讯中断故障又出现了。
厂家过来之后，又把传感器地址重新设置一下，过几天又是出现通讯故障。
后来发现为绝缘监测装置的软件版本过低，厂家过来更新系统之后，通讯故障彻底消除。
原因：绝缘监测装置的软件版本过低，和硬件不匹配导致。
2、配电间内的直流分电屏出现正接地/负接地。
直流屏报正接地，此时翻看面板绝缘状态，查看故障记录，找到故障的支路空开，去对应的负载去查。
由于直流电源一般为控制回路，自保持回路一般为交流。
对应端子排上，查看外部线，比如急停按钮的线、反馈信号的线、指令的线（一般内部线出问题的概率很小）。
一根一根拆开，拆一根，然后用万用表测量正对地/负对地电压。
看是否电压恢复正常（正常情况下正/负对地电压为110V）.当拆开某一根之后，电压恢复正常了，即顺着这根线去找，是什么元件有接地。
这个时候可用摇表测一下绝缘确认。
3、直流屏出现正/负对地电压过偏。
这种情况是最费劲的，对地电压过偏，即对地电阻一般低于100kΩ，高于25 kΩ。
这种情况没有发展成为低阻接地或者直接接地。
这种故障，一般为对地绝缘降低，会自行恢复。
我厂一般下雨天，直流屏会出现多个分电屏出现对地电压过偏，然后又不断恢复，反复出现。
等到雨停以后，绝缘自己恢复。
这种情况，一般为室外急停按钮导致。
下雨天，由于急停按钮防水性不强，导致绝缘降低。
加强对急停按钮的巡视，做好防雨措施，一般就可解决。
直流屏故障
直流屏常见故障分析1、监控单元不能正常运行现象：监控单元面板上的工作指示灯常亮或键盘的所有按键无法操作。
解决方法：先关交流供电。
把背板上的直流检测线拔下20秒后插上；再开交流供电。
若监控单元还不能正常运行，则请通知厂家。
2、液晶显示不正常现象：无显示但监控单元正常运行(工作指示灯闪烁:大概1秒钟1次)。
显示屏花屏或颜色太浅/太黑。
解决方法：检查液晶屏与键盘板与主板的连接电缆是否插好。
调整键盘板上的可调电位器RV1调节液晶显示的对比度。
3、监控系统与其它智能设备通信故障现象：监控单元与智能解码器不能联机；与PC机不能联机。
解决方法：检查通信电缆；监控单元所使用的通信口与监控主板上的跳线设置是否一致。
4、避雷器的故障现象：系统采用的避雷器为3单元联装避雷器，如某一单元的状态指示窗颜色由绿变红, 表明该单元失效。
解决方法：按避雷器的更换操作顺序立即予以更换。
5、整流模块的故障现象：模块的故障指示灯亮。
解决方法：按模块检修顺序将该模块拆下修理。
注意：当整流模块的输出电压低于蓄电池电压时（如由均充转为浮充状态时）或负载电流很小时，模块的障指示灯亮（或闪烁），这是正常的现象，不属故障。
6、监控单元的告警现象：监控单元发出告警声，液晶显示屏显示相应告警信息。
解决方法：根据告警信息，按监控单元告警处理操作顺序作相应处理。
◇交流电压过高/过低告警：用万用表检查交流电压是否正常，正常则检查监控单元的交流电压报警上下限。
◇交流缺相告警：用万用表检查三相交流是否有缺相；无则电压是否低于100V。
◇无交流告警：是否真的无交流。
看两路交流接触器是否有其中一路吸合；有则检查三相交流是否有缺相。
◇输出过压/欠压告警：检查系统是否限流；用万用表检查输出电压是否正常，正常则检查监控单元的输出电压报警上下限；不正常则检查监控单元输出电压的设置。
◇电池过充/过放告警：检查监控单元的电池过充/过放报警上下限；检查监控单元的电池限流设置是否大于充电电流报警上限；负载电流是否大于放电流报警下限。
直流屏系统及其常见故障分析
直流屏系统及其常见故障分析摘要：本文介绍了直流屏的结构和工作原理，对直流屏的故障进行了分类，并针对5种直流屏常见故障并进行了故障分析及处置方法。
关键词：直流屏系统工作原理接地故障分析1引言直流屏提供的直流电等级一般包括DC220V、110V、48V等。
主要的作用是给高低压开关设备提供直流分合闸操作电源、储能电源及电力仪器仪表控制电源、临时照明等。
直流屏系统主要由两部分组成，构成通常包括直流充电屏和电池屏。
充电屏主要完成对输入交流电的整流及直流输出功能，电池屏主要作用为意外失电情况下作为备用电提供给设备，电池一般由2-12V的电池以9-108节串联的方式组成。
1.1直流屏的结构及工作原理目前天津港区内应用的直流屏绝大多数为三辰（迪安）直流屏。
由高频开关整流模块、可编程控制器（PLC）、蓄电池组、绝缘监视装置、蓄电池自动监测装置（巡检单元）、母线电压自动调节装置、整流硅链、触摸屏、预告信号装置等组成。
两路市电经交流切换输入一路交流给各充电模块供电。
直流屏充电模块将输入三相交流电转换为直流电，给蓄电池充电同时，给合闸母线及控制母线供电。
系统中各基础监控单元受主监控的管理和控制。
通过通讯线将各基础监控单元采集的信息送给主监控统一管理。
主监控显示直流系统各种信息。
用户可触控显示屏查询信息及操作系统。
此外，信息还可以接入到远程监控系统。
2直流屏常见故障分析天津港区直流屏常见故障主要有:直流屏系统接地；直流母线电压过低；输入电压低、交流接触器失电；控制母线绝缘不良；交流接触器失电直流电消失等。
2.1直流屏系统接地故障2.1.1直流接地故障的原因（1）二次回路、二次设备绝缘材料不合格、绝缘性能低、绝缘老化或存在某些损伤缺陷。
（2）二次回路连接、设备元件组装不合理或错误。
如：直流带电体与交流带电体或接地体距离较近，造成击穿间隙，形成直流对地。
或是接触器动作产生弧光，也是成因之一。
（3）二次回路受潮、小动物爬入、异物掉落等均可造成直流系统接地。
直流屏中比较常见的五种故障
在直流屏中比较常见的五种故障，当出现这些故障之后我们要如何处理，润海通直流屏小编
为大家详细介绍以下：
（1）操作机构故障：经常性的拒分拒合会导致线圈烧坏。
解决方法：检查发现原因后要立即更改，另外在把已经烧坏的线圈进行新的更换。
（2）选用保护元器件不当所造成的故障：比如选用熔断器额定电流不当，继电器整定的时
间不匹配等原因造成的事故。
解决方法：一旦发生了故障就要及时查找原因，并更换合适的元器件。
（3）不按操作流程而造成的事故：由于未按操作规程操作造成的误分误合或造成元器件损
坏引起的故障。
解决方法：使用之前要先了解清楚产品操作规程，之后再按程序进行操作
（4）因为环境变化引起的故障：由于环境温度、湿度及污染指数等的急剧变化引起的故障。
解决方法：可以改善周围的环境，比如安装空调加热器，了解清楚污染源是哪里来的并
及时清除。
（5）绝缘故障：形式一般有环境条件恶劣破坏绝缘件性能、绝缘材料老化的破损、小动物
误入等原因所造成的短路或击穿。
解决方法：定期的检修绝缘材料老化或破损现象，发现立即更换，清除绝缘材料的表面污渍，防止小动物进入需在电缆沟、开关室的地方安装防护板。
以上所诉就是关于直流屏常见的五种故障及处理方法的详细解释了，当大家有遇到这些问题时，可以按以上方法进行处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110kV站，全站共有33个高压开关,直流屏采用200AH，10A充电模块。
充电模块该如何配置，有什么依据？充电模块的输出电流=0.1C10+常用负荷+备份,C10指的是电池的10小时放电容量，200AH的电池现在大多是配置4台10A的模块。
其中2台电池均充电时用，1台共常用负荷，1台备份。
直流屏电池组DC110V/500A.h 要活化，请问下放电电流一般为多少？一般的充放电实验，是以0.1C的容量来做的。
500A.h 的电池组，就是用50A 的电流，放电10小时，理论上讲50X10=500Ah，刚好把充满电的电池所有容量放掉。
但是你现在是活化实验，不用深度放电，用50A电流放电3~5小时就可以了，放了电的电池要尽快充电，否则电池里的化学介质会破坏，造成电池容量下降的。
1000AH容量蓄电池，以500A电流放电，放电率是多少？放电电流有两种表示方式。
一种是1000Ah电瓶500A放电电流为0.5C；另外一种是X小时率，设5小时率规定为额定容量，那么5个小时率放电电流I=1000/5=20A，则500A电流可以表示为25I。
直流屏和UPS的区别直流屏的作用是当厂用电中断时通过双电源开关迅速的提供可靠的备用电源，还有供给高压开关的操作电源等。
UPS的作用就是将直流电源转换成交流电供给DCS或其他装置电脑等。
直流屏和直流电源的区别直流屏是蓄电池和智能充电器的完美的统一体，它的自动化程度很高功能较多仅在电力系统内应用比较广泛；直流电源主要指各类干电池也包括各类电气设备内外的经过整流滤波的直流部分可以说是五花八门多种多样有些质量较差。
直流屏的作用直流屏提供直流电DC220V、48V等等，主要的作用是给高低压开关设备提供直流分合闸操作电源，及电力仪器仪表控制电源、临时照明等作用。
应急电源提供交流电AC380/220。
主要作用是在市电断电后，短时间（一般是60/90分钟）内给负载提供交流应急供电。
所带负载一般为应急照明、金属灯、风机、电梯、防火卷帘门等电气设备。
直流屏的工作原理直流屏两路市电经过交流切换输入一路交流，给各个充电模块供电。
直流屏充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸负载供电，另外合闸母线通过降压装置给控制母线供电。
系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各基础监控单元采集的信息送给主监控统一管理。
主监控显示直流系统各种信息，用户也可触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。
直流屏除基础的交流监控、直流监控、开关量监控外，还可以配置绝缘监测、电池巡检功能，用来对直流系统进行全面监控。
变电站直流屏上显示合母电压240,控母电压220,为什么控母电压比合母的低?采用的直流母线不一样.前者使用的的母线可能使用的蓄电池的或者整流机的数量多一点，因为合闸是电流大可能会造成母线的电压短时下降如果启动的合闸数量多的话甚至会是断路器不能合上闸。
而控制母线则没有这种担忧. 充电模块输出的电压一般在198-286之间默认的是235 那个样子所以合母一般在235到245之间，现在的开关线圈一般是220 正负%5 所以你保持在235那个样子够用。
控母的话就保持在220就可以了反正现在的保护装置标称的都是220V直流屏什么是合母什么是控母有什么区别合母是交流（通常380）经过充电模块后的直流电压大概是250-230V而控母就是合母经过降压硅链（通常2035 就是里面有5-7个继电器进行微降）后的最终电压一般为220V左右也就是负载最终所需要的直流电当然根据负载的不同需求合母控母都可以拿来用的直流屏控母和合母。
分别为控制母线和合闸母线。
控制母线提供持续的，较小负荷的直流电源，合闸母线提供瞬时较大的电源。
变电站直流屏系统，显示交流空开跳闸，但是并没有动作，不知道是那里动作？（1）检查接线是否正确可靠；（2）检查控制模块工作状态是否正确；（3）检查空开的状态以及接点是否正确。
分享给你的朋友吧：我们这个是两路交流输入，通过接触器互锁实现一路工作，一路备用，但是由于接触器坏了，他们把两个接触器直接短接过去，跨过接触器，现在是两路交流同时输入，这样有什么不好的影响么，现在直流屏报电压过高报警，我们这个是48V的，但现在到65V了，是因为这个原因么？直流屏报电压过高，是报合母电压还是控母电压。
若是控母电压的话，检测硅链是否坏了，看看监控上的检测线不要有问题。
若是合母电压的话，看看模块输出电压是否有问题。
你说的互锁坏了，是会影响的。
你可以量下模块输入电压是多少，看是否正常。
不同源的两路交流电不能随便并在一起的，这样对源端变压器造成很大的影响。
变电所直流屏非得用蓄电池吗？整流过来之后直接供直流电不可以吗？只要保证直流屏进线交流电的供应，比如采用双回路供电，不也是很可靠吗？干嘛非得装上蓄电池？变电站必须安装蓄电池，蓄电池不仅是作为备用电源，在电磁开关合闸时需要非常大的直流电流，为了防止直流母线电压瞬时下降，影响到继电保护正常运行，所以用蓄电池来弥补这部分直流电流。
而且蓄电池是站内最可靠的直流电源，在全站交流失电的情况下，蓄电池要给UPS、继电保护、监控装置、事故照明等设备供电，比充电机可靠！220V直流屏选用的蓄电池电压是多少伏的，需要串多少块？加降压硅链与不加降压硅链时需要的蓄电池数量一样吗？一般常用的直流屏蓄电池为12V/100AH的蓄电池，则需串220V/12=18块，（单体电池一般电压大于2V），加降压硅链和不加是有区别的，因为降压硅链会降低系统电压，一般加多电池的数量为降压硅链降压数/12V。
220V出于系统的稳定最好选择降压硅链，降压8V，用19块电池串联。
直流屏中的端电池是什么意思?就是电压调节的备用电池以前直流装置得蓄电池分为两组，一组是基本级，供正常负荷时用，一组为端电池，供事故时调节直流母线电压用的，比如基本电池用得过多，造成直流母线的电压下降过多时，通过调节装置将端电池投上去，维持直流母线的电压水平。
现在《DL/T 5044-2004 电力工程直流系统设计技术规程〉中：第3款3.0.10 端电池terminal battery:蓄电池组中基本电池子之外的蓄电池4.1直流电源中规定；4.1.6 铅酸蓄电池组不宜设置端电池（没有端电池就是无端电池了）；镉镍碱性蓄电池组宜减少端电池得个数。
直流屏的控制母线和合闸母线都有正母线对地电压和负母线对地电压，是怎么回事？你有没有试试用一根线连接控制母线的正和地呢？或者负和地呢？一般正负对地都是110左右的电压！要是这样为什么接地不打火呢？（其实这个时候模块会报绝缘异常！也就是有线接地）。
其实直流屏和我们的大地是两个不相连的系统！大地的电压衡为0！如果你把正和地连接起来！那么负就是对地-220V。
要是你把负对地！那么正就是对地正220伏！电势是相对的！直流屏显示绝缘过低是什么原因原因有四，蓄电池对地绝缘不良，直流负荷对地绝缘不良，直流母线及其测量保护设备有绝缘不良处，绝缘监视装置误动。
要查出故障点可用分路轮流投切试验的办法。
电力系统中直流屏电池（100AH 12）电池间的连线线径怎么计算估算就行了，铜线，电流的1/3左右，一平方3A，比如启动电流100A，25平或35平都行，直流屏又不是一直有电流的，启动一下就行了，本来再细点的线也行的，考虑到降压，所以还是用正常的配法吧。
直流屏输出电流怎么计算1.系统负荷电流计算交流正常时负荷电流计算正常工作电流= ∑控制负荷电流+ 0.2 * ∑储能合闸机构电流交流停电时负荷电流计算停电工作电流= ∑控制设备电流+ 0.2 * ∑储能合闸机构电流+ 事故照明2。
系统电池容量选择根据冲击负荷决定最小电池容量（采用储能合闸机构不需要此项计算）铅酸免维护阀控电池容量> 0.5 * 单次最大冲击电流镉镍电池容量> 0.2 * 单次最大冲击电流根据交流停电待机时间确定电池容量电池容量> 停电时负荷电流* T（小时）* δ1（修正系数1）* δ2（修正系数2）δ1 = 1 ( T >= 10 )δ1 = 1.1 ( 5 <= T < 10 )δ1 = 1.2 ( 3 <= T < 5 )δ2 = 1.0 ( 108节/2V电池)δ2 = 1.2 ( 104节/2V电池)确定电池容量电池容量= 计算电池容量最大值* 电池老化系数（1.2）* 设计余量（1.0 – 1.3）根据电池容量规格向上取整电池容量3。
整流模块电流计算整流模块电流= 正常工作电流+ 电池充电电流电池充电电流= 0.1 * 电池容量（铅酸免维护阀控电池）电池充电电流= 0.2 * 电池容量（镉镍电池）4。
充电模块选择充电/浮充电装置采用多个高频开关电源模块并联，N+1热备份工作。
高频开关电源模块数量配置可按如下公式选择（即确定N的数值）。
N ≥ （最大经常性负荷+ 蓄电池充电电流）/ 模块额定电流例如：直流电源系统电压等级为220VDC，蓄电池容量为200Ah，经常性负荷为4A（最大经常性负荷不超过6A）。
充电电流(0.1C10×200Ah) + 最大经常性负荷(约6A)＝26A。
若选用TH230D10ZZ-3电源模块3台即可满足负荷需求(N=3)，再加一个备用模块，共4个电源模块并联即可构成所需系统。
直流屏（全屏）故障排查方法？直流屏（全屏）故障排查方法直流屏主要分为三部分：1.直流屏主接线部分（见直流屏原理图、接线图和元器件表）2.充电模块和监控系统。
（见模块和监控系统使用说明）3.铅酸免维护蓄电池（电池说明书，主要参数有：电池容量和标称电压）直流故障按以上三部分排查。
直流屏主接线部分故障排查：直流屏整屏最长使用寿命国标为八年，各种电器开关、中继、接触器等在使用时出现故障，解决办法为直接更换或调整。
模块和监控部分排查：在排查时，可将电池主开关断开（此时可能影响合、分闸和继电保护），分别检查各个充电模块及监控各部分的状况，出现正常情况和异常或故障，主要解决办法仍为更换或调整。
模块和监控在使用八年后仍能使用，这时可以认为仍然是坏的，不能认为能正常使用。
铅酸免维护蓄电池最长使用寿命为三到五年（12V标称电池浮充使用寿命3年，2V标称电池浮充使用寿命5年），有些厂家在介绍自己的产品时，认为他的设计使用寿命为八年、十年、十五年和二十年，但实际使用寿命只有三到五年，在实际使用时，浮充电压适中或略偏低，有助于适当延长寿命和容量大小的减少。
在实际使用寿命内，在排查电池故障时主要有以下几种办法：1.主接线部分（连接线等是否清洁和可靠等）2.测量每节电池的标称和浮充电压（分两种情况测量：充电状态和非充电状态），这时出现异常，则说明电池有问题。
