液压流体力学部分作业习题_龙水根_液压传动
液压传动课后习题及解答
液压传动课后习题及解答第⼀章绪论⼀、填空题1 、⼀部完整的机器⼀般主要由三部分组成，即、、2 、液体传动是主要利⽤能的液体传动。
3 、液压传动由四部分组成即、、、。
4 、液压传动主要利⽤的液体传动。
5 、液体传动是以液体为⼯作介质的流体传动。
包括和。
⼆、计算题：1:如图 1 所⽰的液压千⽄顶，已知活塞 1 、 2 的直径分别为 d= 10mm ， D= 35mm ，杠杆⽐ AB/AC=1/5 ，作⽤在活塞 2 上的重物 G=19.6kN ，要求重物提升⾼度 h= 0.2m ，活塞 1 的移动速度 v 1 = 0.5m /s 。
不计管路的压⼒损失、活塞与缸体之间的摩擦阻⼒和泄漏。
试求：1 ）在杠杆作⽤ G 需施加的⼒ F ；2 ）⼒ F 需要作⽤的时间；3 ）活塞 2 的输出功率。
⼆、课后思考题：1 、液压传动的概念。
2 、液压传动的特征。
3 、液压传动的流体静⼒学理论基础是什么？4 、帕斯卡原理的内容是什么？5 、液压传动系统的组成。
6 、液压系统的压⼒取决于什么？第⼀章绪论答案⼀、填空题第1空：原动机；第2空：传动机；第3空：⼯作机；第4空：液体动能; 第5空：液压泵； 6 ：执⾏元件； 7 ：控制元件； 8 ：辅助元件； 9 ：液体压⼒能； 10 ：液⼒传动； 11 ：液压传动⼆、计算题：答案：1 ）由活塞2 上的重物 G 所产⽣的液体压⼒=20×10 6 Pa根据帕斯卡原理，求得在 B 点需施加的⼒由于 AB/AC=1/5 ，所以在杠杆 C 点需施加的⼒2 ）根据容积变化相等的原则求得⼒ F 需施加的时间3 ）活塞 2 的输出功率第⼆章液压流体⼒学基础⼀、填空题1、油液在外⼒作⽤下，液层间作相对运动进的产⽣内摩擦⼒的性质，叫做。
2、作⽤在液体内部所有质点上的⼒⼤⼩与受作⽤的液体质量成正⽐，这种⼒称为。
3、作⽤在所研究的液体外表⾯上并与液体表⾯积成正⽐的⼒称为。
4、液体体积随压⼒变化⽽改变。
简答题_龙水根_液压传动
１. 液压传动由哪几部分组成？各组成部分的作用是什么？
２. 液压传动的主要优缺点是什么？
３. 液压油液的粘度有几种表示方法？它们各用什么符号表示？各用什么单位？
４. 液压油的选用应考虑哪几方面？
５. 为什么气体的可压缩性比较大
６. 液压传动的工作介质污染原因主要来自哪几方面？应该怎样控制工作介质的污染？
７. 直动式溢流阀的阻尼孔起什么作用？如果它被堵塞将会出现什么现象？如果弹簧腔不合回油腔接，会出现什么现象？
８. 若把先导式溢流阀的遥控口当成泄漏口接油箱，这时液压系统将会产生什么问题？。
《流体力学与液压传动》 试题库及参考答案
《流体力学与液压传动》 试题库及参考答案一、填空题............................................................................................................- 3 -二、问答题..........................................................................................................- 10 -三、分析题..........................................................................................................- 14 -四、计算题..........................................................................................................- 20 -一、 填空题1．液压系统中的压力取决于，执行元件的运动速度取决于。
（外负载；进入执行元件的流量）2．液压传动装置由、、和四部分组成，其中和为能量转换装置。
（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体体积弹性模量的物理意义为，体积弹性模量越大液体抵抗变形的能力越。
（单位体积相对变化量所需要的压力增量；强）4．液体的粘度随温度的升高而, 其原因是。
（降低, 分子间的内聚力减小（内摩擦力减小））5．液体粘度的因压力的增高而, 其原因是。
（增大,分子间的距离减小，内聚力增大（内摩擦力增大））6．液体的可压缩性随温度的升高而，因压力的增高而。
(增大 ； 降低）7．液体在管道中存在两种流动状态，时粘性力起主导作用，时惯性力起主导作用，液体的流动状态可用来判断。
《液压传动》试题库及答案
试题库及参考答案一、选择题1．流量连续性方程是（）在流体力学中的表达形式，而伯努力方程是（）在流体力学中的表达形式。
（A）能量守恒定律（B）动量定理（C）质量守恒定律（D）其他（C；A）2．液体流经薄壁小孔的流量与孔口面积的（）和小孔前后压力差的（）成正比。
（A）一次方（B）1/2次方（C）二次方（D）三次方（A；B）3．流经固定平行平板缝隙的流量与缝隙值的（）和缝隙前后压力差的（）成正比。
（A）一次方（B）1/2次方（C）二次方（D）三次方（D；A）4．双作用叶片泵具有（）的结构特点；而单作用叶片泵具有（）的结构特点。
（A）作用在转子和定子上的液压径向力平衡（B）所有叶片的顶部和底部所受液压力平衡（C）不考虑叶片厚度，瞬时流量是均匀的（D）改变定子和转子之间的偏心可改变排量（A、C；B、D）5．一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（）。
（A）O型（B）M型（C） Y型（D） H型（D；B）6．有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为（）；并联在液压泵的出口，泵的出口压力又为（）。
（A） 5MPa （B） 10MPa （C）15MPa （D）20MPa （C；A）7．在下面几种调速回路中，（）中的溢流阀是安全阀，（）中的溢流阀是稳压阀。
(A) 定量泵和调速阀的进油节流调速回路(B) 定量泵和旁通型调速阀的节流调速回路(C) 定量泵和节流阀的旁路节流调速回路(D) 定量泵和变量马达的闭式调速回路（B、C、D ；A ）8．为平衡重力负载，使运动部件不会因自重而自行下落，在恒重力负载情况下，采用（）顺序阀作平衡阀，而在变重力负载情况下，采用（）顺序阀作限速锁。
（A）内控内泄式（B）内控外泄式（C）外控内泄式 D）外控外泄式（B；D）9．顺序阀在系统中作卸荷阀用时，应选用（）型，作背压阀时，应选用（）型。

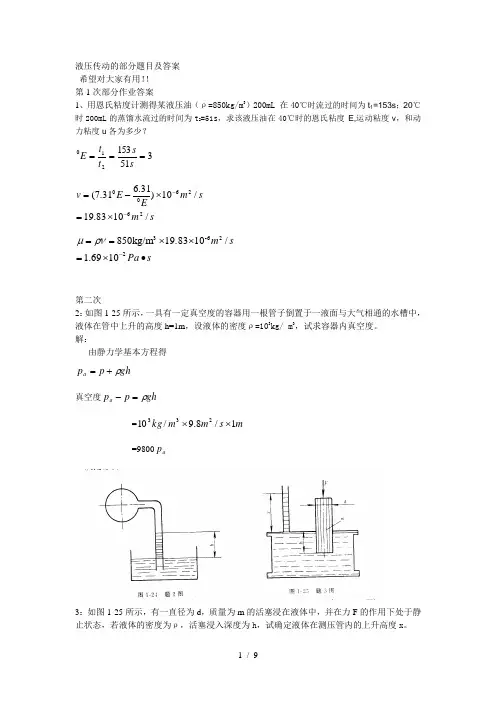

液压传动作业以及答案
液压传动的部分题目及答案 希望对大家有用！！ 第1次部分作业答案1、用恩氏粘度计测得某液压油（ρ=850kg/m 3）200mL 在40℃时流过的时间为t 1=153s ；20℃时200mL 的蒸馏水流过的时间为t 2=51s ，求该液压油在40℃时的恩氏粘度°E,运动粘度v ，和动力粘度u 各为多少？351153210===sst t E sm s m EE v /1083.19/10)31.631.7(262600--⨯=⨯-= sPa sm •⨯=⨯⨯==-22-631069.1/1019.83 850kg/m ρνμ第二次 2：如图1-25所示，一具有一定真空度的容器用一根管子倒置于一液面与大气相通的水槽中，液体在管中上升的高度h=1m ，设液体的密度ρ=103kg/ m 3，试求容器内真空度。
解：由静力学基本方程得gh p p a ρ+=真空度gh p p a ρ=-=m s m m kg 1/8.9/10233⨯⨯ =9800a p3：如图1-25所示，有一直径为d ，质量为m 的活塞浸在液体中，并在力F 的作用下处于静止状态，若液体的密度为ρ，活塞浸入深度为h ，试确定液体在测压管内的上升高度x 。
解：取活塞底面得水平面为等压面（用相对压力）24)(d mgF h x g πρ+=+h gd mg F x -+=ρπ2)(4第3次作业 6、如图1-27所示，一抽吸设备水平放置，其出口与大气相通，细管处截面积A 2=4 A 1，h=1m 。
求开始抽吸时，A 1=24102.3m -⨯，水平管中必须通过的流量q （取a=1，不记损失）。
解：取截面1-1（与细管相交处），2-2（出口处），应用伯努利方程ghw u gh p u gh p +++=++22222211112/2/αραρ (1)121=αα、 0=ghw刚开始抽吸时，根据静力学基本方程有gh p p a ρ+=1 gh p p a ρ-=1=m s m m kg 1/8.9/1010233⨯⨯⨯- =a p 9800-1121222112410u u A A u A u A u p ====21h h =将以上条件代入式（1）得s m s mgh u /57.4/18.9153153221=⨯⨯==min)187(/1046.1102.3/57.4332411<⨯=⨯⨯==--s m m s m A u q7、如图1-28所示，液压泵的流量q=32L/min ，液压泵吸油口距离液面高度h=500mm ，吸油管直径d=20mm ，过滤器的压力降为0.01Mp a ，油液的密度ρ=900kg/m 3，油液的运动粘度v=20×10-6m 2/s 。
资料：计算说明题_龙水根_液压传动
1. 如图1所示的液压千斤顶，小柱塞直径 d=10mm，行程 s1=25mm，大柱塞直径 D=50mm，重物产生的力 F2=50000N。
手压杠杆比 L:l=500:25，试求：（ 1 ）此时密封容积中的液体压力 p；（ 2 ）杠杆施加力 F为多少时，才能举起重物？（ 3 ）杠杆上下动作一次，重物的上升高度 S。
1. 如图1所示的液压千斤顶，小柱塞直径 d=10mm，行程 s1=25mm，大柱塞直径 D=50mm，重物产生的力 F2=50000N。
手压杠杆比 L:l=500:25，试求：（ 1 ）此时密封容积中的液体压力 p；（ 2 ）杠杆施加力 F为多少时，才能举起重物？（ 3 ）杠杆上下动作一次，重物的上升高度 S。
2. 图2示为一种抽吸设备。
水平管出口通大气，当水平管内液体流量达到某一数值时，处于面积为 A 1 处的垂直管子将从液箱内抽吸液体。
液箱表面为大气压力。
水平管内液体（抽吸用）和被抽吸介质相同。
有关尺寸如下：面积 A 1 =3.2cm 3 ， A 2 ＝ 4A 1 ,h ＝ 1m ，不计液体流动时的能量损失，问水平管内流量达多少时才能开始抽吸。
3. 图3示为一输送油液的倾斜管道。
已知： h ＝ 15m ， p 1 ＝0.45MPa ， p 2 ＝ 0.25MPa ， d ＝ 10mm ， l ＝ 20m ，ρ ＝900kg/m 3 ，ν＝45 × 10 － 6 m 2 /s 。
试求：•（ 1 ）管内液体的流动方向；（ 2 ）流量。
2. 图2示为一种抽吸设备。
水平管出口通大气，当水平管内液体流量达到某一数值时，处于面积为 A 1 处的垂直管子将从液箱内抽吸液体。
液箱表面为大气压力。
水平管内液体（抽吸用）和被抽吸介质相同。
有关尺寸如下：面积 A 1 =3.2cm 3 ， A 2 ＝ 4A 1 ,h ＝ 1m ，不计液体流动时的能量损失，问水平管内流量达多少时才能开始抽吸。
3. 图3示为一输送油液的倾斜管道。
流体力学与液压传动练习题(专科)
流体力学与液压传动练习题1、定值减压阀为出口压力控制，阀口常开，先导阀弹簧腔的泄漏油必须通油箱。
A. 正确B. 错误正确：【A】2、差压式变量泵和节流阀的调速回路，泵输出流量与负载流量相等，泵的工作压力等于负载压力加节流阀前后压力差，故回路效率高。
A. 正确B. 错误正确：【A】3、由于流体具有粘性，液流在管道中流动需要损耗一部分能量，它由沿程压力损失和局部压力损失两部分组成。
A. 正确B. 错误正确：【A】4、液压缸差动连接时，能比其它连接方式产生更大的推力。
A. 正确B. 错误正确：【B】5、溢流阀为进口压力控制，阀口常闭，先导阀弹簧腔的泄漏油与阀的出口相通。
A. 正确B. 错误正确：【A】6、液压传动装置由动力元件、执行元件、控制元件和辅助元件四部分组成，其中动力元件和执行元件为能量转换装置。
A. 正确B. 错误正确：【A】7、通过固定平行平板缝隙的流量与压力一次方成正比，与间隙的三次方成正比，这说明液压元件内的配合间隙的大小对其泄漏量的影响非常大。
滑阀的中位机是能三位滑阀在中位时各油口的连通方式，它体现了换向阀的控制机能。
A. 正确B. 错误正确：【A】8、轴向柱塞泵是通过改变斜盘的角度来实现变量的。
A. 正确B. 错误正确：【A】9、齿轮泵产生泄漏的间隙为端面间隙和径向间隙，此外还存在啮合间隙，其中端面泄漏占总泄漏量的80%～85%。
A. 正确B. 错误正确：【A】10、在研究流动液体时，把假设既无粘性又不可压缩的液体称为理想流体。
A. 正确B. 错误正确：【A】11、定值减压阀为出口压力控制，阀口常开，先导阀弹簧腔的泄漏油必须通油箱。
A. 正确B. 错误正确：【A】12、为了消除齿轮泵的困油现象，通常在两侧盖板上开卸荷槽，使闭死容积由大变少时与压油腔相通，闭死容积由小变大时与吸油腔相通。
A. 正确B. 错误正确：【A】13、为保证负载变化时，节流阀的前后压力差不变，使通过节流阀的流量基本不变，往往将节流阀与等差减压阀串联组成调速阀，A. 正确 B. 错误正确：【A】14、伯努力方程是能量守恒定律在流体力学中的表达形式。
液压流体力学部分作业习题龙水根液压传动
液压流体力学部分作业习题2-1 某油管内径d =5cm ，管中流速分布方程为u =0.5—800r 2(m/s)，已知管壁黏性切应力0τ=44.4Pa 。
试求该油液的动力黏度μ。
2-2 图2-34所示为根据标准压力表来校正一般压力表的仪器。
仪器内充满体积弹性模量为K =1.2X103MPa 的油液，活塞直径d =l0mm ，单头螺杆的螺距t =2mm 。
当压力为一个大气压时仪器内油液体积为200mL 。
试问要在机内形成21MPa 的压力，手轮需摇多少转?2-3 图2-35所示的油箱底部有锥阀，其尺寸为D =100mm ，d =50mm ，a =l00mm ，d 1=25mm ，箱内油位高于阀芯b =50mm 。
油液密度为ρ=830kg/m 3，略去阀芯的自重，且不计运动时的摩擦阻力。
试确定：(1)当压力表读数为10kPa 时，提起阀芯所需的初始力F ；(2)使F =0时的箱中空气压力P M 。
2-4 图2-36所示的增压器d 1=210mm ，d 2=200nun ，d 3=110mm ，d 4=100mm ，可动部分质量为m =200kg ，摩擦阻力等于工作柱塞全部传递力的10％。
如果进口压力p 1=5MPa ，求出口压力p 2。
2-5 一封闭容器用以连续混和两种液体A 和B 而成C 。
设密度ρ=930kg/m 3的A 液由直径为15cm 的管道输入，流量为56L/s ，密度ρ=870kg/m 3的B 液由直径为10cm 的管道输入，流量为30L/s 。
如果输出C 液的管道直径为17.5cm ，试求输出C 液的质量流量、流速和C 液的密度。
2-6 图2-37所示的管道输入密度为ρ=880kg/m 3的油液，已知h =15m ，如果测得压力有如下两种情况，求油液流动方向：(1)p 1=450kPa ，p 2=400kPa ；(2)p 1=450kPa ，p 2=250kPa 。
图2-36 图2-37 图2-34图2-352-7 如图2-38所示，设管端喷嘴直径d n =50mm ，管道直径为100mm ，流体为水，环境温度20℃，汽化压力为0.24mH 2O ，不计管路损失。
(完整版)液压传动习题(含答案)
液压传动习题(含答案)第一章概论一、填空题1．液压与气压传动是研究以为能源介质，来实现各种机械传动和自动控制的学科。
答案：有压流体2．液压与气压传动是利用＿＿＿＿＿系统中的＿＿＿＿＿＿流体作为工作介质，传递＿＿＿＿＿＿＿＿＿的一种传动方式。
答案：密闭系统受压运动和动力3．液压与气压传动中有两个很重要概念是系统的工作压力取决于＿＿＿＿＿，与流入的流体多少无关；执行元件的运动速度取决于＿＿＿＿＿＿＿，而与流体压力大小无关。
答案：负载流量 4．液压与气压传动中最基本、最重要的两个参数是＿＿＿＿＿＿和＿＿＿＿＿。
它们相当于机械传动中的＿＿＿＿＿＿和＿＿＿＿＿。
二者的乘积则是＿＿＿＿＿＿＿。
答案：压力流量力速度功率5．液压与气压传动系统＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿五部分组成。
答案：动力元件；执行元件；控制元件；辅助元件；工作介质6．液压泵是将原动机输入的＿＿＿＿＿＿＿转变为液体的＿＿＿＿＿＿＿的能量转换装置。
答案：机械能；压力能7．液压系统中执行元件主要有＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿，气压系统中执行元件主要有＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿。
它们的作用都是将流体的＿＿＿＿＿＿＿能转变成＿＿＿＿＿＿＿能。
答案：液压缸；液压马达8．各种液压阀用以控制液压系统中液体的＿＿＿＿＿、＿＿＿＿＿和＿＿＿＿＿等，以保证执行机构完成预定的工作运动。
答案：压力；流向；流量 9．液压与气压传动的工作介质是＿＿＿＿＿＿，它的功用是传递＿＿＿＿＿＿。
答案：液压油和压缩空气；运动和动力10.液压传动具有：能实现＿＿＿＿＿调速、＿＿＿＿＿保护等优点，但不能保证严格的＿＿＿＿＿。
答案：无级过载传动比二、选择题1．液压系统的工作压力取决于＿＿＿＿＿。
A．负载 B．溢流阀的调定压力 C．泵的额定压力答案：A2．液压系统利用液体的＿＿＿＿＿来传递动力. A．位能 B．动能 C．压力能 D．热能答案：C3．能将液压能转变成机械能的元件是＿＿＿＿＿。
液压流体力学作业题
液压流体力学作业题 一、流体的物理性能1. 有密闭于d =15cm ，长L =40cm 的一段油缸中的液压油，其其热膨胀率α=6.5╳10-4[1/℃]，此密闭容积一端的活塞可以移动，如活塞上的外负载力不变，油温从-20℃升到+25℃，试求活塞移动的距离。
dT dV V ⨯=1α 即： dT V dL d dV ⨯⨯=⨯=απ241cm ddT V dL 17.140105.645442=⨯⨯⨯=⨯⨯⨯=-πα 2. 有一压力机，机内充满油液，其压缩率为β=4.75╳10-10[1/Pa]，机内的压力由手轮丝杆和活塞产生。
活塞直径d=1cm ，螺距t=2mm ，当压力为1╳105Pa 时，机内油液体积V=200ml 。
问为要在机内形成2╳10-7的压力，手轮需要摇多少转？dpdVV ⨯-=1β dp V dn d dL d dV ⨯⨯=⨯=⨯=βππ2.0414122 =dn3. 有金属轴套在自重作用下沿垂直轴滑下，轴与轴套间充满比重δ=0.9，运动粘度ν=3.0╳10-5m 2/s 的润滑油，轴套内径d 1=102mm ，高h =250mm ，重G =100N 。
轴的直径d 2=100mm 。
试确定轴套等速滑下时的速度。
等速下滑时：轴套的重力与轴套在油液中的摩擦力平衡轴与轴套之间的间隙很小，其速度分布可以看成是直线分布，G d d u h d dy duAT =-⨯⨯==)2/(212πδυμ =μ4. 一圆锥体绕其铅垂中心轴以等角速度ω旋转，锥体与固体壁之间的缝隙宽度为δ，中间充满某种液体，如图（第1-4题 图）所示，锥体底面半径为R ，高度为H ，现测得圆锥体等速旋转所需的总力矩为M ，试求证缝隙中液体的动力粘度为：2232RH R M+=πϖδμ。
5. 如图（第1-5题图）转轴直径为d ，轴承长度为b ，轴与轴承间的缝隙宽为δ，中间充满动力粘度为μ的润滑油，若轴的转速为n (r/min)，试求证克服油摩擦阻力所消耗的功率N 为：)W (3600233δμπbn d N=。
第二章：液压传动的液体流体力学(含习题答案)
第二章 液压传动的流体力学基础
流体力学：研究流体在外力作用下平衡和运动规律的学科。 第一节 流体静力学基础 第二节 流体动力学基础 第三节 液体流动时的压力损失 第四节 液体流经小孔和缝隙的流量 第五节 液压冲击和空穴现象 重点： 压力取决于负载； 连续性方程；伯努利方程；动 量方程。
57-13
一、基本概念
3. 通流截面、流量和平均流速
通流截面：流束中与所有流线正交的截面称为通流截面（或通流断面）。 流量：单位时间内流过某通流截面的液体体积称为体积流量（简称流量）。 V qV t 管道通流截面上的流速分布：由于液体具有粘性，通流截面上，管壁处的流速为 零，管道中心处流速最大。 管道中流经通流截面的流量：
57-1
第一节 流体静力学基础
流体静力学：主要讨论液体在静止时的平衡规律以及这些规律在工 程上的应用。 静止：指液体内部质点之间没有相对运动。 一、液体的压力 二、重力作用下静止液体中的压力分布 三、压力的表示方法和计量单位 四、静止液体内压力的传递 五、液体静压力作用在固体壁面上的力
57-2
一、液体的压力
因此，为顶起重物，应在小活塞上施加的力为：
d2 d2 202 F 2 G 2 mg 6000 9.8 1633 N 2 D D 120
57-8
五、 液体静压力作用在固体壁面上的力
液体和固体壁面相接触时，固体壁面将受到总液压力的作用。
结论1：曲固体壁面为平面时，压力p的静止液体作用该平面上总作用力F等于液 体压力p与该平面面积A的乘积。
(2021年整理)液压传动习题册(含答案)
(完整版)液压传动习题册(含答案)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)液压传动习题册(含答案)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)液压传动习题册(含答案)的全部内容。
(完整版)液压传动习题册(含答案)编辑整理：张嬗雒老师尊敬的读者朋友们:这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方,但是我们任然希望（完整版）液压传动习题册（含答案）这篇文档能够给您的工作和学习带来便利。
同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为 <（完整版）液压传动习题册(含答案）〉这篇文档的全部内容。
第一章液压传动概述一、填空1、液压系统若能正常工作必须由动力装置、执行装置、控制装置、辅助装置和工作介质组成.2、液压系统的两个重要参数是压力、流量 ,它们的特性是液压系统的工作压力取决于负载 ,液压缸的运动速度取决于流量。
3、液压传动的工作原理是以__油液____作为工作介质，通过__密封容积__ 的变化来传递运动,通过油液内部的__压力 ___来传递动力.二、判断1。
液压传动不易获得很大的力和转矩。
( ）2.液压传动装置工作平稳。
能方便地实现无级调速,但不能快速起动、制动和频繁换向。
（）3。
液压传动适宜在传动比要求严格的场合采用。
（ )4.液压系统故障诊断方便、容易.（）5.液压传动适宜于远距离传动。
流体力学与液压传动学习通课后章节答案期末考试题库2023年
流体力学与液压传动学习通课后章节答案期末考试题库2023年1.流体在管道中作稳定流动时，同一时间内流过管道每一截面的质量相等。
参考答案:对2.液压系统中的压力,即常说的表压力，指的是（）压力。
参考答案:相对3.，而执行元件的运动速度决定于（）。
参考答案:负载###流量4.当温度升高时，液压油的粘度______，当压力升高时，液压油的粘度______。
参考答案:降低；减小###增大；升高；增高5.液压传动中最重要的参数是（）和（），两者的乘积则是功率。
参考答案:P；压强；压力###Q；q；流量6.液压传动的工作原理：以（）为工作介质，通过密封容积的变化来传递（），通过液体内部的压力来传递（）参考答案:液体；有压液体###运动###动力7.液压元件的制造精度一般要求较高参考答案:对8.辅助元件在液压系统中可有可无参考答案:错9.下列液压元件中，（）属于辅助部分参考答案:油箱10.下列液压元件中，（）属于控制部分参考答案:单向阀11.液压系统中，液压泵属于（）参考答案:动力部分12.液压传动系统由五部分组成，即（）、（）、（）、（）、（）。
其中，（），（）是能量转换装置参考答案:动力元件；能源装置###执行元件###控制元件；控制调节元件###辅助元件###工作介质###动力元件；能源装置###执行元件13.液压系统中，液压缸属于（）参考答案:执行部分14.液压源易于实现系列化、标准化、通用化参考答案:对15.液压传动中存在冲击，传动不平稳参考答案:错16.液体流动时，其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。
参考答案:错17.用图形符号表示液压元件并绘制的液压系统原理图，方便、清晰参考答案:对18.液压缸活塞运动速度只取决于输入流量的大小，与压力无关。
参考答案:对19.如图所示，一具有一定真空度的容器用一根管子倒置于一液面与大气相通的水槽中，液体在管中上升的高度h=1m，设液体的密度ρ=103kg/ m3，容器内真空度为（）Pa。
(完整word版)《液压传动》习题及答案
第一章绪论1－1 液压系统中的压力取决于（），执行元件的运动速度取决于( ) .1－2 液压传动装置由( ）、( ）、( ）和（）四部分组成，其中( ）和（）为能量转换装置.1-3 设有一液压千斤顶，如图1—3所示。
小活塞3直径d＝10mm，行程h=20mm,大活塞8直径D=40mm，重物w＝50000N,杠杆l＝25mm，L＝500mm.求:①顶起重物w时，在杠杆端所施加的力F;②此时密闭容积中的液体压力p；⑧杠杆上下动作一次,重物的上升量H；④如果小活塞上有摩擦力f l＝200N,大活塞上有摩擦力f2＝1000 N，杠杆每上下动作一次,密闭容积中液体外泄0.2cm3至油箱,重新完成①、②、③。
图题1—3第二章液压油液2－1 什么是液体的粘性？2－2 粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么？ 2－3 压力和温度对粘度的影响如何?2—4 我国油液牌号与50℃时的平均粘度有关系，如油的密度ρ＝900kg ／m 3,试回答以下几个问题： 1) 30号机油的平均运动粘度为（ )m 2／s;2)30号机油的平均动力粘度为( ）Pa ．s ；３） 在液体静止时，40号机油与30号机油所呈现的粘性哪个大?2—5 20℃时水的运动粘度为l ×10-6m 2／s ，密度ρ＝1000kg ／m 3;20℃时空气的运动粘度为15×10—6m 2／s ，密度ρ＝1.2kg ／m 3；试比较水和空气的粘度( ) （A)水的粘性比空气大； (B ）空气的粘性比水大.2-6 粘度指数高的油,表示该油 （ )（A) 粘度较大； （B ） 粘度因压力变化而改变较大； （C) 粘度因温度变化而改变较小； （D ） 粘度因温度变化而改变较大。
2—7 图示液压缸直径D=12cm,活塞直径d ＝11．96cm ，活塞宽度L ＝14cm ，间隙中充以动力粘度η= 0．065Pa ·s 的油液，活塞回程要求的稳定速度为v ＝0．5 m ／s ，试求不计油液压力时拉回活塞所需的力F 等于多少?第三章 液压流体力学基础§ 3－1 静止流体力学3-1什么是液体的静压力?压力的表示方法有几种？压力的单位是什么？3—2在图示各盛水圆筒活塞上的作用力F ＝3000 N.已知d=1m ，h=1m,ρ=1000kg ／m 3,试求： ①圆筒内底面所受的压力及总作用力； ②定性说明各容器对支承其桌面的压力大小；③当F ＝0时各圆筒内底面所受的压力及总作用力。
《液压传动》习题与答案及解析
第一章绪论1－1 液压系统中的压力取决于（），执行元件的运动速度取决于（）。
1－2 液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。
1—3 设有一液压千斤顶，如图1—3所示。
小活塞3直径d＝10mm，行程h=20mm，大活塞8直径D=40mm，重物w＝50000N，杠杆l＝25mm，L＝500mm。
求：①顶起重物w时，在杠杆端所施加的力F；②此时密闭容积中的液体压力p；⑧杠杆上下动作一次，重物的上升量H；④如果小活塞上有摩擦力f l＝200N，大活塞上有摩擦力f2＝1000 N, 杠杆每上下动作一次，密闭容积中液体外泄0.2cm3至油箱，重新完成①、②、③。
图题1—3第二章液压油液2－1 什么是液体的粘性？2－2 粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么？2－3 压力和温度对粘度的影响如何？2—4 我国油液牌号与50℃时的平均粘度有关系，如油的密度ρ＝900kg／m3，试回答以下几个问题：1) 30号机油的平均运动粘度为( )m2／s；2）30号机油的平均动力粘度为( )Pa ．s；３) 在液体静止时，40号机油与30号机油所呈现的粘性哪个大？2—5 20℃时水的运动粘度为l ×10—6m2／s，密度ρ＝1000kg／m3；20℃时空气的运动粘度为15×10—6m2／s，密度ρ＝1.2kg／m3；试比较水和空气的粘度( )(A)水的粘性比空气大；(B)空气的粘性比水大。
2—6 粘度指数高的油，表示该油 ( )(A) 粘度较大； (B) 粘度因压力变化而改变较大；(C) 粘度因温度变化而改变较小； (D) 粘度因温度变化而改变较大。
2—7 图示液压缸直径D=12cm，活塞直径d＝11．96cm，活塞宽度L＝14cm，间隙中充以动力粘度η= 0．065Pa·s 的油液，活塞回程要求的稳定速度为v＝0．5 m／s，试求不计油液压力时拉回活塞所需的力F等于多少?图题２－7第三章液压流体力学基础§ 3－1 静止流体力学3—1什么是液体的静压力？压力的表示方法有几种？压力的单位是什么？3—2在图示各盛水圆筒活塞上的作用力F＝3000 N。
流体力学与液压传动试题库及问题详解[1].jsp
![流体力学与液压传动试题库及问题详解[1].jsp](https://img.taocdn.com/s3/m/e0451f9481c758f5f71f670b.png)
流体力学与液压传动习题库及参考答案一、填空题1、液压传动的工作原理是（）定律。
即密封容积中的液体既可以传递（），又可以传递（）。
（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（），一种是（）。
（沿程压力损失、局部压力损失）3、液体的流态分为（）和（），判别流态的准则是（）。
（层流、紊流、雷诺数）4、我国采用的相对粘度是（），它是用（）测量的。
（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。
（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（）。
（缩小压力油出口）7、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。
（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（）其装置名称为（）叶片泵的配流方式为（）其装置名称为（）（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（）环（）环和（）环组成。
（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）。
（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。
（压力继电器12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（）容积调速回路（）容积调速回路、（）容积调速回路、（）容积调速回路。
（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。
温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。
（内摩擦力，小，大）14、绝对压力等于大气压力（），真空度等于大气压力（）。
（+相对压力，－绝对压力）15、液体的流态分为（）和（）两种，判断两种流态的准则是（）。
（层流，紊流，雷诺数）16、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。
液压传动习题册(含答案解析)..
4.当液压系统的工作压力高。
环境温度高或运动速度较慢时，为了减少泄漏。
宜选用粘度较高的液压油；当工作压力低，环境温度低或运动速度较大时，为了减少功率损失，宜选用粘度较低的液压油。
5.在研究流动液体时，将既无粘性又不可压缩的假想液体称为理想液体。
6.液体的流动状态用雷诺数来判断，其大小与管内液体的速度、管径和管道的运动速度有关。
7.管路系统中的压力损失等于所有管路系统中沿程压力损失和局部压力损失之和。
二、判断1.液压传动中，作用在活塞上的推力越大，活塞运动的速度越快。
（）2.油液在无分支管路中稳定流动时，管路截面积大的地方流量大，截面积小的地方流量小。
（）习题图2T4.液体在变径的管道中流动时，管道截面积小的地方，液体流速高，压力小。
（）5.液压系统的工作压力一般是指绝对压力值。
（）6.在液压系统中，液体自重产生的压力一般可以忽略不计。
（√）7.油液的粘度随温度而变化，低温时油液粘度增大，高温时粘度减小，油液变稀。
（√）8.层流流动时的能量损失比紊流流动时的能量损失大得多。
（）三、单项选择1.在静止油液中，DoA.任意一点所受到的各个方向的压力不相等B.油液的压力方向不一定垂直指向承压外表D.当一处受到压力作用时，将通过油液将此压力传递到各点，且其值不变2.油液在截面积相同的宜管路中流动时，油液分子之间、油液与管壁之间摩擦所引起的损失是A。
A.沿程损失B.局部损失C.容积损失D.流量损失3.液压系统产生噪声的主要原因之一是（B）A、液压泵转速过低B、液压泵吸空C、油液不干净四、问答：1.答：两种：层流和紊流特点：层流时粘性力起主导地位，液体质点受粘性力约束，流动时能量损失小；紊流时惯性力起主导作用，粘性力的制约作用减弱，流动时能量损失大。
O2.什么是相对压力、绝对压力和真空度，它们之间有什么关系？答：绝对压力是以绝对真空为基准来进行度量的。
相对压力是以大气压为基准来进行度量的。
绝对压力比大气压小的那局部数值叫做真空度。
流体力学与液压传动习题
第一章绪论液压传动，由于它有很多突出的优点，所以在工业部门中获得了广泛的应用。
它的主要优点是：在极低的稳定速度下能够产生极大的推力(或转矩)；单位功率的系统重量轻，尺寸小。
而它的缺点—--泄漏，可以采用密封技术加以减小或消除。
1-1千斤顶的小活塞直径为10mm，行程20mm，大活塞直径为40mm，重物W为50000N，杠杆比为L：l=500:25,求1)杠杆端施加多少力才能举起重物W？2)此时密封容积中的液体压力等于多少？3)杠杆上下动作一次，重物的上升量。
又如小活塞上有摩擦力200N，大活塞上有摩擦力1000N，并且杠杆每上下一次，密封容积中液体外泄0.2cm3到油箱，重复上述计算。
注：演算此题，可体会到得之于力，失之于速的道理。
考虑损失后，对输入功率、输出功率及功率损失有一初步的概念。
1-2液压传动系统有泵、阀、执行元件、油箱、管路等元件和辅件，还得有驱动泵的电机。
而如电机驱动系统，似乎只需一只电机就行了。
为什么说液压系统的体积小，重量轻呢？1-3液压系统中，要经过两次能量的转换，一次是电机的机械能转换成泵输出的流动液体的压力能，另一次是输入执行元件的流动液体的压力能转换成为执行元件的机械能。
经过能量转换是要损失能量的，那么为什么还要使用液压系统呢？第二章 液 压 油在液压系统中，液压油是一个重要的环节，它不仅传递动力和信号，而且还起到润滑冷却的作用。
常用的液压油是矿物油型的。
液压油的性质对液压系统的特性有很大的影响。
在液压油的物理性质中，最主要的有：粘性、可压缩性、比热容及体积膨胀系数。
粘性影响着液压系统的阻力以及液压油通过缝隙的泄漏；在研究液压系统的动态特性时要考虑油液的可压缩性；而液压系统中油液的温升却和系统的功率损耗、装置散热条件以及和油液的比热容值有关。
因此要熟悉这几个参数的物理概念和它们的计算方法。
2-1 有密闭于液压缸中的一段直径d=15cm ，长L=40cm 的液压油，它的体积膨胀系数K t /1105.64-⨯=β，此密闭容积一端的活塞可以移动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压流体力学部分作业习题
2-1 某油管内径d =5cm ，管中流速分布方程为
u =0.5—800r 2(m/s)，已知管壁黏性切应力0τ=44.4Pa 。
试求该
油液的动力黏度μ。
2-2 图2-34所示为根据标准压力表来校正一般压力表的
仪器。
仪器内充满体积弹性模量为K =1.2X103MPa 的油液，活
塞直径d =l0mm ，单头螺杆的螺距t =2mm 。
当压力为一个大气
压时仪器内油液体积为200mL 。
试问要在机内形成21MPa 的
压力，手轮需摇多少转?
2-3 图2-35所示的油箱底部有锥阀，其尺寸为
D =100mm ，d =50mm ，a =l00mm ，d 1=25mm ，箱内油位高于阀
芯b =50mm 。
油液密度为ρ=830kg/m 3，略去阀芯的自重，且
不计运动时的摩擦阻力。
试确定：
(1)当压力表读数为10kPa 时，提起阀芯所需的初始力F ；
(2)使F =0时的箱中空气压力P M 。
2-4 图2-36所示的增压器d 1=210mm ，
d 2=200nun ，d 3=110mm ，d 4=100mm ，可动部分质量为
m =200kg ，摩擦阻力等于工作柱塞全部传递力的10％。
如果进口压力p 1=5MPa ，求出口压力p 2。
2-5 一封闭容器用以连续混和两种液体A 和B 而
成C 。
设密度ρ=930kg/m 3的A 液由直径为15cm 的管
道输入，流量为56L/s ，密度ρ=870kg/m 3的B 液由直
径为10cm 的管道输入，流量为30L/s 。
如果输出C 液
的管道直径为17.5cm ，试求输出C 液的质量流量、流
速和C 液的密度。
2-6 图2-37所示的管道输入密度为ρ=880kg/m 3的油液，已知h =15m ，如果测得压力有如下两种情况，求油液流动方向：
(1)p 1=450kPa ，p 2=400kPa ；
(2)p 1=450kPa ，p 2=250kPa 。
图2-36 图
2-37 图2-34
图2-35
2-7 如图2-38所示，设管端喷嘴直径d n =50mm ，管道直径
为100mm ，流体为水，环境温度20℃，汽化压力为0.24mH 2O ，
不计管路损失。
试求：(1)喷嘴出流速度n υ和流量；
(2)E 处的流速和压力；
(3)为了增大流量，喷嘴直径能否增大?最大喷嘴直径为多
少?[提示：E 处不发生气穴]
2-8 图2-39所示的安全阀，阀座孔直径d =25mill ，当油流
压力为5MPa 时阀的开度x =5mm ，流量为q =600L/min 。
如果阀的开启压力为4.3MPa ，油液密度ρ=900kg/m 3。
弹簧刚度k =20N ／mm ，求油液出流角θ值。
2-9 某管路长500m ，直径为100mm ，当流量为720L/min
时，要求传递功率为120kW 。
油液黏度为80eSt ，密度ρ=880kg/m 3。
试求管道进口压力和管道传输效率。
2-10 如图2-40所示，上圆盘水平地固定不动，下圆盘套在
中心管上可自由地上下滑动。
有水流从中心管流入二盘间的缝隙
后再径向地外流。
设R =305mm ，r 0=76mm ，q =85L/s 。
不计水的质量和流动损失，若要维持间隙h =25.4mm ，问包括下圆盘的质量在内的总重力G 应为多少?
2-11 图2-41所示的润滑系统中，1、2、3为待润滑的三个轴承。
每段管长l =500mm ，直径d =4mm ，输送运动黏度v =0.06cm 2/s ，密度ρ=800kg/m 3
的润滑油。
设只考虑B 点转弯处的局部压力损失，其损失系
数ξ=0.2，忽略各处动能。
求：
(1)如果每一轴承的润滑油流量必须多于8cm 3/s ，则总
流量q 应为多少?
(2)如果AB 段换成d =8mm 的油管，其它条件不变，则流
量又为多少?
2-12 图2-42所示的液压系统中，液压缸内径
D =15cm ，活塞杆直径d =5mm ，负载F =104N ，要求
运动速度v =0.2m/s 。
泵出口比液压缸低2m ，泵出口
比油池高lm 。
所用油为N46机械油，其运动黏度图2-38
图2-39
图2-40
图2-41
图2-42
v =2.9×10-5m 2/s ，密度ρ=900kg/m 3。
压油管道：管长l 1=30m ，管径d l=30mm ，绝对粗糙度1ε=0.1mm ，1个弯头，1ξ=0.29，换向阀压力损失为12.1m 油拄；
回油管道：管长l 2=32m ，d 230mm ，2ε=0.25mm ，4个弯头，1ξ=0.29，换向阀压力损失为9.65m 油柱。
设油缸入口和出口局部压力损失系数分别为2ξ=0.5和3ξ=1，
试求泵的出口压力。
2-13 图2-43所示为两个小孔口出流，试证明h 1y l =h 2y 2。
2-14 图2-44所示为回油节流调速系统。
已知液压缸直径为D =150mm ，活塞杆直径d =100mm ，溢流阀的设定压力为2MPa ，负载F =2×104N 。
管路很短，忽略管路的其它阻力，试问节流阀的开口面积应开到多大才能保证活塞的运动速度为0.lm/s?油的密度为900kg/m 3，节流阀口流量系数为0.62。
2-15 动力黏度μ=0.138Pa·s 的润滑油，从压力为p =1.6×105Pa 的总管，经过长l 0=0.8m ，直径d 0=6mm 的支管流至轴承中部宽b =100mm 的环形槽中，轴承长l =120mm ，轴径d =60mm ，缝隙高度h 0=0.1mm(见图2-45)，试确定：
(1)轴与轴承同心时；
(2)轴与轴承有相对偏心比ε=0.5时，这两种情况下从轴承两端流出的流量。
设轴转动的影响忽略不计。
图2-43
图2-44 图2-45。
