工厂电力线路培训课件.pptx
合集下载
工厂供电培训教材.pptx
第四节 电力系统的电压与电能质量
(三)发电机的额定电压 为了维持线路的平均电压在额定电压植,线路首端(电源端) 的电压应较线路额定电压高5%,而线路末端电压则较线路额定 电压低5%,如图1-18所示。
图1-18 用电设备和发电机的额定电压
第四节 电力系统的电压与电能质量
（四）电力变压器的额定电压 （五）电压高低的划分
为电力系统。电力系统中各级电压的电力线路及其联系的变电所称为电网，例如10KV电网实际上是指电压等级同为10KV的相互联系的整个电力线路。供 电系统是电力系统末端的部分,是指从电源线路进厂起到高低压用电设备进线端止的整个电路系统，包括工厂内的变配电所和所有的高低压供配电线路）
图1-7是从发电厂到用户的送电过程示意图。
图1-4 高压深入负荷中心的工厂供电系统简图
第二节 工厂供电系统及其电源和负荷 的基本知识
对于小型工厂，由于其容量一般不大于1000kVA或稍多， 因此通常只设一个降压变电所，将6～10kV降为低压用电设备 所需的电压，如图1-5所示。
图1-5 只设一个降压变电所的工厂供电系统简图 a）装有一台主变压器 b）装有两台主变压器
按GB156-2003《标准电压》规定，我国三相交流电网和发 电机的额定电压如表1-1所示。
表1-1 我国三相交流电网和电力设备的额定电压
分 电网和用电设备 类 额定电压 / kV
低
0.38
压
0.66
高
3
压
6
10
发电机 额定电压 / kV
0.40 0.69 3,15 6.3 10.5
电力变压器额定电压 / kV
第三节 电力系统中性点运行方 式及低压配电系统接地型式
图1-15 低压配电的TN系统 a）TN-C系统 ； b）TN-S系统 ； c）TN-C-S系统
工厂电气安全培训课件PPT(共-67张)精选全文完整版
若用铜线，降－级取2·5m㎡
塑料绝缘电线穿管敷设安全载流量
二 机电设备的维护和检修 1 变配电室的安全要求 見图片 2 三相异步电机的安全运行 3 保护电器 4 专用电气设备 5 特种设备的安全运行 定期检查 特殊检查 故障检查 听--看--检--测
1、避雷针系统
1．原理
尖端放电、引雷入地
2．装置
接闪器 引下线 接地装置
2、避雷器
原理：雷电流阀
结构：阀片＋火花间隙
型号： FS-0.22 FS-0.38
二 避雷器原理及结构
阀片＋火花间隙
三、防雷措施
1、避雷针仍为主要防雷措施
1．防直击雷 R地≤10Ω
2．防反击措施：接地点选择
2、触电持续时间 致命电流与触电时间的关糸： I＝50/T
5、人体状况：
身体、环境
4、电流种类： 频率 50～60 Hz
3、电流流过人体途径
三 触电方式
若Rr＝2000Ω
RE＝4Ω
攀登作业 靠梯使用注意事项： 1 选用高度合适、质量合格的梯子； 2 梯子斜靠使用应保持合适的倾角； 3 梯子使用时应有防滑措施； 4 梯上作业应站位正确，必要时应使用安全腰带； 5 一部梯子上只应有一人作业； 6 梯子不得垫高使用。
则 Ir＝220／（2000＋4）
＝110 mA
单 相 触 电
跨 步 电 压 触 电
1、触电事故的季节性分析
2、电压等级分析
3、设备种类分析
4、区域性分析
5、行业性分析
6、年龄段分析
7、电气系统部位分析
8、操作规范性分析
四 触电规律
1、根据作业对象及內容制定合理的施工方案，并将防高处坠落措施列为其重要内容。 2、穿戴和使用合格的安全用品，安全腰带必须系挂在作业上部的牢靠处。 3、禁止在防护栏杆、平台和孔洞边缘坐、靠，不得躺在脚手架上或脚手架下方休息。 4、在外墙高处安装作业时，应搭设防护设施或系好安全带。 5、恶劣天气的室外。应停止露天高处作业。 6、夜间及光线不足时高处作业，应针对作业环境条件没置照明灯。
塑料绝缘电线穿管敷设安全载流量
二 机电设备的维护和检修 1 变配电室的安全要求 見图片 2 三相异步电机的安全运行 3 保护电器 4 专用电气设备 5 特种设备的安全运行 定期检查 特殊检查 故障检查 听--看--检--测
1、避雷针系统
1．原理
尖端放电、引雷入地
2．装置
接闪器 引下线 接地装置
2、避雷器
原理：雷电流阀
结构：阀片＋火花间隙
型号： FS-0.22 FS-0.38
二 避雷器原理及结构
阀片＋火花间隙
三、防雷措施
1、避雷针仍为主要防雷措施
1．防直击雷 R地≤10Ω
2．防反击措施：接地点选择
2、触电持续时间 致命电流与触电时间的关糸： I＝50/T
5、人体状况：
身体、环境
4、电流种类： 频率 50～60 Hz
3、电流流过人体途径
三 触电方式
若Rr＝2000Ω
RE＝4Ω
攀登作业 靠梯使用注意事项： 1 选用高度合适、质量合格的梯子； 2 梯子斜靠使用应保持合适的倾角； 3 梯子使用时应有防滑措施； 4 梯上作业应站位正确，必要时应使用安全腰带； 5 一部梯子上只应有一人作业； 6 梯子不得垫高使用。
则 Ir＝220／（2000＋4）
＝110 mA
单 相 触 电
跨 步 电 压 触 电
1、触电事故的季节性分析
2、电压等级分析
3、设备种类分析
4、区域性分析
5、行业性分析
6、年龄段分析
7、电气系统部位分析
8、操作规范性分析
四 触电规律
1、根据作业对象及內容制定合理的施工方案，并将防高处坠落措施列为其重要内容。 2、穿戴和使用合格的安全用品，安全腰带必须系挂在作业上部的牢靠处。 3、禁止在防护栏杆、平台和孔洞边缘坐、靠，不得躺在脚手架上或脚手架下方休息。 4、在外墙高处安装作业时，应搭设防护设施或系好安全带。 5、恶劣天气的室外。应停止露天高处作业。 6、夜间及光线不足时高处作业，应针对作业环境条件没置照明灯。
课件工厂供电.pptx
第36页/共73页
工厂供电系统
（一）工厂高压配电电压的选择
工厂的高压配电电压一般采用10kV。如果工厂拥有相当数量的6kV 用电设备，或者供电电源的电压就是6kV，则可考虑采用6kV电压 作为工厂的高压配电电压。采用10kV作为高压配电电压的工厂，如 果有6kV的高压用电设备，则可同过专用的10/6.3kV变压器单独供 电。
➢用电设备绝缘按线电压设计。
➢一般用于6Kv~10kV电力网和部分35kV电力网。
第46页/共73页
工厂供电点不接地系统中，当单相接地电流超过规定数值时 ➢6～10kV系统中接地电流大于30A；
（二）变配电所
变电所的任务：接受电能、变换电压和分配电能。 受电―变压―配电
配电所的任务：接受电能和分配电能，但不改变电压。 受电－配电
第5页/共73页
工厂供电系统
变电所可分为升压变电所和降压变电所两大类：
升压变电所一般建在发电厂，主要任务是将低电压变换为高电压。
降压变电所一般建在靠近负荷中心的地点，主要任务是将高电压 变换到一个合理的电压等级。降压变电所根据其在电力系统中的地 位和作用不同，又分枢纽变电站、地区变电所和工业企业变电所等。
工厂供电系统
（二）频率偏移
频率偏移常以实际频率与额定频率之差或其差值Δf与额定值之比的 百分数Δf％表示，即：
我国电力系统的标准频率为50Hz，规定： 电力系统正常频率偏差允许值为±0.2Hz，当系统容量较小时，偏差 值可放宽到±0.5Hz。
第23页/共73页
工厂供电系统
二、额定电压的国家标准
由于三相功率和线电压、线电流之间的关系为： S 3Ul Il ，所以 在输送功率一定时，输电电压愈高，输电电流愈小，从而可减少线 路上的电能损失和电压损失，同时又可减小导线截面，节约有色金 属。但是电压愈高，绝缘材料所需的投资也相应增加，因而对应一 定输送功率和输送距离，均有相应技术上的合理输电电压等级。同 时，还须考虑设备制造的标准化、系列化等因素。
工厂供电系统
（一）工厂高压配电电压的选择
工厂的高压配电电压一般采用10kV。如果工厂拥有相当数量的6kV 用电设备，或者供电电源的电压就是6kV，则可考虑采用6kV电压 作为工厂的高压配电电压。采用10kV作为高压配电电压的工厂，如 果有6kV的高压用电设备，则可同过专用的10/6.3kV变压器单独供 电。
➢用电设备绝缘按线电压设计。
➢一般用于6Kv~10kV电力网和部分35kV电力网。
第46页/共73页
工厂供电点不接地系统中，当单相接地电流超过规定数值时 ➢6～10kV系统中接地电流大于30A；
（二）变配电所
变电所的任务：接受电能、变换电压和分配电能。 受电―变压―配电
配电所的任务：接受电能和分配电能，但不改变电压。 受电－配电
第5页/共73页
工厂供电系统
变电所可分为升压变电所和降压变电所两大类：
升压变电所一般建在发电厂，主要任务是将低电压变换为高电压。
降压变电所一般建在靠近负荷中心的地点，主要任务是将高电压 变换到一个合理的电压等级。降压变电所根据其在电力系统中的地 位和作用不同，又分枢纽变电站、地区变电所和工业企业变电所等。
工厂供电系统
（二）频率偏移
频率偏移常以实际频率与额定频率之差或其差值Δf与额定值之比的 百分数Δf％表示，即：
我国电力系统的标准频率为50Hz，规定： 电力系统正常频率偏差允许值为±0.2Hz，当系统容量较小时，偏差 值可放宽到±0.5Hz。
第23页/共73页
工厂供电系统
二、额定电压的国家标准
由于三相功率和线电压、线电流之间的关系为： S 3Ul Il ，所以 在输送功率一定时，输电电压愈高，输电电流愈小，从而可减少线 路上的电能损失和电压损失，同时又可减小导线截面，节约有色金 属。但是电压愈高，绝缘材料所需的投资也相应增加，因而对应一 定输送功率和输送距离，均有相应技术上的合理输电电压等级。同 时，还须考虑设备制造的标准化、系列化等因素。

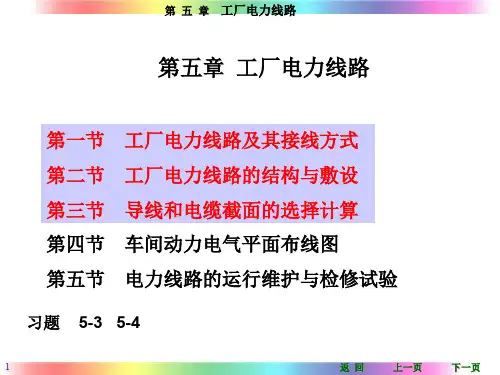

工厂电力线路培训课程(PPT 36页)
对熔断器保护： INFEKOL Ial
对自动开关保护：IOPKOLIal Kol 的取值方法见课本p199、p206。
（二）低压中性线和保护线截面的选变 为择压Ｙ器，中接y性n线0线方式
变压器接线方式 相线为D,yn11
1、中性线（N线）的选择—不应小于三相系统的最大不平衡电流。
1）一般三相四线制的中性线截面：A0≥0.5Aφ 或 A0＝Aφ 2）两相三线及单相线路的中性线截面：A0=Aφ 3）三次谐波突出的三相四线制的中性线截面： A0≥Aφ
一、电力线路的任务和类别
任务： 输送电能
类别：
按电压分：
高压线路：1KV及以上的线路 低压线路：1KV以下的线路
按结构分：架空线路、电缆线路；
按布置形式分：开式电力网，闭式电力网
按接线方式分：放射式、树干式、环形接线
二、高压线路的接线方式 工厂高压电力线路与地方电力网相似。
特点为： 供电范围小，配电距离短，输送容量小。 高低压电力线路常用的有放射式、树干式、环形接线。
（三）环行接线 两路链串型树干式的线路联络起来形成环型接线。
优点：运行灵活，供电可靠性高。 缺点：闭环运行时，继电保护整定困难，有色金属消耗量大。
在实际运行中，常采用混合式。
4
返回
上一页
下一页
第 五 章 工厂电力线路
三、低压线路的接线方式 从车间变电所或配电箱到用电设备的线路属于低压配电线路。
1、放射式
1）2）的供电可靠性不高，适于三级负荷或次要的二级负荷。
3）、4）、5）的供电可靠性较高，适于一、二级负荷。
缺点：开关柜数量多，导线多，投资较大。
3
返回
上一页
下一页
第 五 章 工厂电力线路
工厂电力线路PPT课件
（1）如图5-4所示
（2）特点 ① 这种结线方式的各低压配电
出线互不影响，供电可靠性较高。 ② 所用配电设备及导线材料较
多，且运行不够灵活。
（3）应用 多用于用电设备容量大、
负荷集中或性质重要的负荷，以及
需要集中连锁起动、停车的用电设
备和有爆炸危险的场所。对于特别
重要的负荷，可采用由不同母线段
或不同电源供电的双回路放射式结
b) 低压“变压器－干线组”
的树干式结线
.
15
（3）链式结线 是变形的树干式结线。
1）如图5-6所示
2）应用 适用于用电设备彼此距离近、容量都较小的情况。链式连接的用 电设备台数不能超过5台、配电箱不超过3台，且总容量不宜超过10KW。
3.高压环形结线
高压环形结线实际上是两端供电的树 干式结线。
（1）如图5-3所示
（2）特点 运行灵活，线路检修时可 切换电源；故障时可切除故障线段， 缩短停电时间，供电可靠性高。
（3）应用 可供二、三级负荷，在现
代化城市电网中应用较广泛。
（4）“开环”运行理由 由于闭环运
行时继电保护整定较复杂，同时也为
二、高压线路的接线方式
放射式、树干式、环形
高压放射式线路→
.
3
1.高压放射式结线
电能在高压母线汇集后向各高压配电线路输送，每个高压配电回路直接向一个
用户供电，沿线不分接其他负荷。
（1）高压单回路放射式结线
1）如图5-1a所示
2）特点 ① 结线清晰，操作维护方便，各供电线路互不 影响，供电可靠性较高，还便于装设自动装置， 保护装置也较简单； ② 高压开关设备用的较多，投资高，某一线路 发生故障或需检修时，该线路供电的全部负荷 都要停电。
（2）特点 ① 这种结线方式的各低压配电
出线互不影响，供电可靠性较高。 ② 所用配电设备及导线材料较
多，且运行不够灵活。
（3）应用 多用于用电设备容量大、
负荷集中或性质重要的负荷，以及
需要集中连锁起动、停车的用电设
备和有爆炸危险的场所。对于特别
重要的负荷，可采用由不同母线段
或不同电源供电的双回路放射式结
b) 低压“变压器－干线组”
的树干式结线
.
15
（3）链式结线 是变形的树干式结线。
1）如图5-6所示
2）应用 适用于用电设备彼此距离近、容量都较小的情况。链式连接的用 电设备台数不能超过5台、配电箱不超过3台，且总容量不宜超过10KW。
3.高压环形结线
高压环形结线实际上是两端供电的树 干式结线。
（1）如图5-3所示
（2）特点 运行灵活，线路检修时可 切换电源；故障时可切除故障线段， 缩短停电时间，供电可靠性高。
（3）应用 可供二、三级负荷，在现
代化城市电网中应用较广泛。
（4）“开环”运行理由 由于闭环运
行时继电保护整定较复杂，同时也为
二、高压线路的接线方式
放射式、树干式、环形
高压放射式线路→
.
3
1.高压放射式结线
电能在高压母线汇集后向各高压配电线路输送，每个高压配电回路直接向一个
用户供电，沿线不分接其他负荷。
（1）高压单回路放射式结线
1）如图5-1a所示
2）特点 ① 结线清晰，操作维护方便，各供电线路互不 影响，供电可靠性较高，还便于装设自动装置， 保护装置也较简单； ② 高压开关设备用的较多，投资高，某一线路 发生故障或需检修时，该线路供电的全部负荷 都要停电。
工厂电工常识实用培训_图文
不同频率的电流对人体的伤害。实验证明，直流电对血液有分解
作用；高频电流不仅不危险，还可用于医疗。即触电危险性随频率 的增高而减少，40～60赫交流电最危险。
电流的作用时间与人体受伤的关系。电流作用于人体的时间愈
长，人体电阻愈小，则通过人体的电流愈大，对人体的伤害就愈严 重。如工频50毫安交流电，如果作用时间不长，还不至于死亡；若 持续数10秒钟，必然引起心脏室颤，心脏停止跳动而致死。
电磁场生理伤害是指在高频磁场的作用下，人会出现头晕、乏 力、记忆力减退、失眠、多梦等神经系统的症状。
电击所引起的伤害程度与下列因素有关： 1.人体电阻的大小； 2.电流通过时间长短； 3.电流的大小；
触电事故方式 按人体触及带电体的方式和电流通过 人体的途径，触电可分为三种情况： ➢ 单相触电 ➢ 两相触电 ➢ 跨步电压触电
压，叫做线电压(380V)
UA/UB/UC是相电压
UAB /UBC/UAC是线电压
A
•
B
U A U AB
•
(火线） UAC (火线）
•
UA
C N
U B U BC
•
(火线）
U C （中线）
•
UB
•
UC
三相四线制电路
电厂---供电变压器-------------- 用户负载
L3 L2 L1 N
常出现的故障点
触电事故方式
触电的危害
触电事故是指人体由于不慎触及带电体，使人体受到伤害。 按人体所受伤害方式的不同，触电事故可分为电击，电伤 和电磁场伤害。 电击主要是电流通过人体内部，影响呼吸、心脏和神经系 统，造成人体内部组织的破坏，乃至死亡。
电伤主要是指在电弧的作用下，或熔断丝熔断时，对人体 的伤害，如烧伤、金属溅伤等。
作用；高频电流不仅不危险，还可用于医疗。即触电危险性随频率 的增高而减少，40～60赫交流电最危险。
电流的作用时间与人体受伤的关系。电流作用于人体的时间愈
长，人体电阻愈小，则通过人体的电流愈大，对人体的伤害就愈严 重。如工频50毫安交流电，如果作用时间不长，还不至于死亡；若 持续数10秒钟，必然引起心脏室颤，心脏停止跳动而致死。
电磁场生理伤害是指在高频磁场的作用下，人会出现头晕、乏 力、记忆力减退、失眠、多梦等神经系统的症状。
电击所引起的伤害程度与下列因素有关： 1.人体电阻的大小； 2.电流通过时间长短； 3.电流的大小；
触电事故方式 按人体触及带电体的方式和电流通过 人体的途径，触电可分为三种情况： ➢ 单相触电 ➢ 两相触电 ➢ 跨步电压触电
压，叫做线电压(380V)
UA/UB/UC是相电压
UAB /UBC/UAC是线电压
A
•
B
U A U AB
•
(火线） UAC (火线）
•
UA
C N
U B U BC
•
(火线）
U C （中线）
•
UB
•
UC
三相四线制电路
电厂---供电变压器-------------- 用户负载
L3 L2 L1 N
常出现的故障点
触电事故方式
触电的危害
触电事故是指人体由于不慎触及带电体，使人体受到伤害。 按人体所受伤害方式的不同，触电事故可分为电击，电伤 和电磁场伤害。 电击主要是电流通过人体内部，影响呼吸、心脏和神经系 统，造成人体内部组织的破坏，乃至死亡。
电伤主要是指在电弧的作用下，或熔断丝熔断时，对人体 的伤害，如烧伤、金属溅伤等。
5第5章工厂电力线路PPT课件
·
···
低压配电屏
放射式配电系统
···
低压配电屏
树干式配电系统
低压配电方案
山东农业大学电气工程系
···
低压配电屏
混合式配电系统
山东农业大学电气工程系
山东农业大学电气工程系
山东农业大学电气工程系
运行经验证明，供配电系统的结线不宜太复 杂，层次不宜过多，否则会造成浪费和提高 故障率。GB50052–95《供配电系统设计规范》 中规定：供配电系统应简单可靠，同一电压 供电系统的变配电级数不宜多于两级。
2. 双回路树干式结线
对于要求高可靠性的用户，采用双回路干线，使线路 互为备用，同时可将双回路引自不同的电源，如图所示， 实现电源和线路的两种备用，达到向一、二级负荷供电 的目的。这种结构在中、低压系统中均广泛应用。
山东农业大学电气工程系
山东农业大学电气工程系
山东农业大学电气工程系
四、环式结线
供配电工程
第5章 工厂电力线路
第5章 工厂电力线路
5.1 工厂电力线路及其接线方式 5.2 工厂电力线路结构和敷设 5.3 导线和电缆的选择计算
山东农业大学电气工程系
5.1 工厂电力线路及其接线方式
电力线路是供配电系统的重要组成部分， 他担负着输送和分配电能的重要任务，所以 在整个供配电系统中有着重要的作用。
山东农业大学电气工程系
返回 目录
5. 2 电力线路的结构与敷设
一、 架空线路
架空线路是指室外架设在电杆上用于输送电能的线路。
架空线路是用杆塔将导线悬挂在空中，导线利用绝缘 瓷瓶支持在杆塔的横担上。
架空线路主要由导线（一般为钢芯铝绞线）、杆塔、 绝缘瓷瓶和线路金具等基本元件组成。
63第五章 工厂电力线路PPT课件
07.11.2020
工厂供电
3
博学明德 经世致用
• University of Science
勤奋向上 求实创新
a②nd两Te路c高hn压olo进g线y ，经分段母线、双回
线 路Li交ao叉nin供g电 ， 如 教 材 P2 图 1-1 或 P131 图 4-68 的 2 号 STS。
放射式线路又可以分为：
博学明德 经世致用
• University of Science
勤奋向上 求实创新
and Te第chn五olo章gy 工厂电力线路
Liaoning
1．了解：工厂电力线路的任务和类别；低
压线路的接线方式；裸导线涂色；导线和
教学目的
电缆选择的一般规定。 2．理解并掌握：高压线路的接线方式；集
肤效应；导线和电缆的选择计算条件、经
与放射式比较，优点：
有色金属↓，开关↓， 投资↓。缺点：可靠 性低，高压干线故障
或检修时→所有STS 都停电，且不利于自动化。
提高可靠性措施：
①双干线供电，教材P162图5-3a； ②双端供电，教材P162图5-3b。
07.11.2020
工厂供电
5
博学明德 经世致用
• University of Science
勤奋向上 求实创新
a二nd、Te高ch压no线log路y 的接线方式
（Lia一on）in放g 射式线路（radio type）
教材P161图5-1。各线路间互不 影响，便于自动化，高压开关多，
每个QF必须装一个高压开关柜，投 资↑。发生故障或检修时该线路 所供电的负荷都要停电。
提高可靠性措施：①各STS 的高或低压侧敷设联络线；
• University of Science
工厂电力线路课件
故障排除
01
当工厂电力线路出现故障时，需要进行故障排除以 尽快恢复正常的生产和生活用电。
02
故障排除需要根据故障现象和经验判断故障原因， 并采取相应的措施进行修复。
03
故障排除需要做好安全措施，如穿戴绝缘鞋、手套 等，以确保维修人员的安全。
05
工厂电力线路的安全措施
防雷措施
01
02
03
避雷针的安装
详细描述
电力线路的安全改造通常包括对老旧设备的 更换和维修，以及对危险区域的改造。改造 后，工厂可以减少因电力线路故障引起的安
全事故，保障员工和设备的安全。
THANKS
感谢观看
线路优化
总结词
电力线路优化可以减少能源损耗、提高供电 可靠性并降低运营成本。
详细描述
电力线路优化通常包括对线路的重新设计和 布局，以及采用新的连接方式和材料。优化 后，电力线路可以更加高效地传输电力，减 少能源损耗，提高供电的可靠性，并降低工 厂的运营成本。
安全改造
总结词
工厂电力线路的安全改造是必不可少的环节 ，以确保员工和设备的安全。
室内线路布线
适用范围
室内线路布线适用于工厂车间、办公室、住宅等场所。
布线方式
室内线路通常采用埋地或沿墙敷设的方式进行布线，在吊顶内敷设时需注意防火、防潮、 防腐蚀等措施。
导线类型
常用的室内线路导线有聚氯乙烯绝缘电缆、交联聚乙烯绝缘电缆、铠装电缆等，根据不同 的敷设环境和负荷要求选择合适的导线类型。同时需要注意导线截面的选择，以保证线路 的安全性和稳定性。
高压电缆布线
适用范围
高压电缆布线适用于负荷较大、 对电能质量要求较高的工厂车间 、变电站、配电所等场所。
工厂供电课件-第七章电力线路课件
U N
U N
U% U100
UN
p2+jq2
例：一条LGJ-50架设的5km长的35kV线路，计算负荷P30=2500kW， cosφ=0.7，该线路导线水平等距排列，相邻线距1.6m，计算线
路电压损耗，是否满足电压损耗小于5%的要求？
工厂供电课件-第七章电力线路
六 、工厂电力线路
（三）导线和电缆截面的选择计算
APE0.5A
另外，GB50054-1995还规定，由于机械强度的原因，单芯有机械
保护的PE线，最小截面2.5mm2，无机械保护的PE线，最小截面
4mm2
（4）保护中性线（PEN线）截面的选择
PEN线的截面应同时满足上面的两组条件，取其中较大值。另外， 采用单芯导线做PEN干线时，铜芯截面不小于10mm2，铝芯截面不 小于16mm2，若采用多芯电缆线，其工截厂供面电不课件应-第小七章于电4力m线m路2
六 、工厂电力线路
（三）导线和电缆截面的选择计算
1.按发热条件选择导线和电缆截面 （2）中性线（N线）截面的选择 1）一般的三相四线制线路的中性线截面应不小于相线截面的50%
A0 0.5A 2）单相线路或两相三线线路的中性线截面应与相线截面相同
A0 A 3）三次谐波电流突出的三相四线制线路的中性线截面应不小于 相线截面
加工 J-绞制 单股不标
特征 G-钢芯 R-软绞线 F-防腐
— 截面积
工厂供电系统中的架空线路，一般选用铝绞线。若档距较大或 需要机械强度较高时，可选用钢芯铝绞线，沿海地区及有腐蚀 性场所，宜选用铜绞线或防腐铝绞线。
工厂供电课件-第七章电力线路
六 、工厂电力线路
（二）电力线路的类型和型号
2.电缆线路 相比架空线，电缆线更可靠，不受外界气候条件影响，但成本高， 维修不便。
工厂供电相关知识培训课件PPT(65张)
主要内容: 中性点不接地的电力系统特点 中性点经消弧线圈接地 中性点直接接地或低阻接地的电力系统 低压配电系统的TT,TN,IT接地型式
第四节 电力系统中性点运行方式 为什么要考虑电力系统的中性点？
三相电动机额定电流计算公式:中的电压Ue是指( ) A,相电压 B,线电压 C,相电压或线电压
为何要确定额定电压?
电网(线路)的额定电压只能使用国家规定的额定电 压。它是确定各类电气设备额定电压的基本依据。
标准化：避免电压等级数量的无限制扩大，导致互 联困难。
最佳的技术经济性能：电力设备需要在额定电压下 进 行优化设计、制造和使用。
我国电网额定电压等级
线路(电网) 电力设备(kV)
额定电压 3 6 10 35
发电机(kV)
额定电压 3.15 6.3 10.5
变压器电压(kV)
一次 3及3.15 6及6.3 10及10.5
35
二次 3.15及3.3 6.3及6.6 10.5及11
38.5
110
110
121
220
220
242
330
330
363
500
500
550
1、电网（线路）的额定电压 根据需要、水平、技术、经济分析后确定
4.中性点的运行方式及接地点的选择主要取决于单相 接地时电气设备绝缘要求及对供电可靠性要求。
电力系统：由各级电压的电力线路将发电厂、变电 所和电力用户联系起来的一个发电、输电、变电、 配电和用电的整体。
电网：电力系统中各级电压的电力线路及其联系的 变电所，称为电力网或电网。电网以电压等级来区 分，例如lOkV电网。
如图所示电力系统简图
3.工厂自备电源
对于工厂的重要负荷，一般要求在正常供电电源之外， 设置应急自备电源。
第四节 电力系统中性点运行方式 为什么要考虑电力系统的中性点？
三相电动机额定电流计算公式:中的电压Ue是指( ) A,相电压 B,线电压 C,相电压或线电压
为何要确定额定电压?
电网(线路)的额定电压只能使用国家规定的额定电 压。它是确定各类电气设备额定电压的基本依据。
标准化：避免电压等级数量的无限制扩大，导致互 联困难。
最佳的技术经济性能：电力设备需要在额定电压下 进 行优化设计、制造和使用。
我国电网额定电压等级
线路(电网) 电力设备(kV)
额定电压 3 6 10 35
发电机(kV)
额定电压 3.15 6.3 10.5
变压器电压(kV)
一次 3及3.15 6及6.3 10及10.5
35
二次 3.15及3.3 6.3及6.6 10.5及11
38.5
110
110
121
220
220
242
330
330
363
500
500
550
1、电网（线路）的额定电压 根据需要、水平、技术、经济分析后确定
4.中性点的运行方式及接地点的选择主要取决于单相 接地时电气设备绝缘要求及对供电可靠性要求。
电力系统：由各级电压的电力线路将发电厂、变电 所和电力用户联系起来的一个发电、输电、变电、 配电和用电的整体。
电网：电力系统中各级电压的电力线路及其联系的 变电所，称为电力网或电网。电网以电压等级来区 分，例如lOkV电网。
如图所示电力系统简图
3.工厂自备电源
对于工厂的重要负荷，一般要求在正常供电电源之外， 设置应急自备电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（一）按正常发热条件选择三相系统相线截面应满足： K Ial I30
式中：Ial——导线在一定环境温度下的允许载流量；
见附录表16对对-19变电。压容器器高的压引侧入导线线：：
I30= I1NT I30=1.35
INC
I30——线路的计算电流。 Kθ——温度校正系数。K
al 0 al 0
θ0——导线允许载流量采用的温度，一般为25℃。
厂内较短的高压线路可不校验此项。
4、经济电流密度：适用于35KV及以上的线路或低压特大电
流的线路。
5、校验热稳定最小允许截面：Amin
I C
tima ,架空线不必校
验此项。
对于绝缘导线和电缆，还应按额定电压条件选择。
7
返回
上一页
下返一页20
第 五 章 工厂电力线路
根据实际经验，具体选择方法如下：
（三）环行接线 两路链串型树干式的线路联络起来形成环型接线。
优点：运行灵活，供电可靠性高。 缺点：闭环运行时，继电保护整定困难，有色金属消耗量大。
在实际运行中，常采用混合式。
4
力线路
三、低压线路的接线方式 从车间变电所或配电箱到用电设备的线路属于低压配电线路。
1、放射式
①选择架空线： 1）当L≤2KM时，可按照正常发热条件选择，再校验机械强度和
电压损失。 2）当L＞2KM时，可按照电压损失选择，再校验正常发 热条件
和机械强度。 ②选择10KV及以下的电缆线时：可按照正常发热条件选择，再校 验电压损失和热稳定最小允许截面。 ③选择长距离大电流线路或35KV及以上的线路时：应按照经济电 流密度确定经济截面，再校验其它条件。
型号：TJ、 LJ 、LGJ、LYJ、BLX（BX）BLV（BV）、 p18 BLXF（BXF）、VLV（VV）、YJLV（YJV） 铜芯塑料绝缘线
TJ——铜绞线； LJ——铝绞线； LGJ——钢芯铝绞线；图
LYJ——架空绝缘电缆，铝芯绝缘导线，交联聚乙烯绝缘。
另外还有聚氯乙烯绝缘或聚乙烯绝缘的架空线。
2、树干式
低压放射式接线
5
低压树干式接线
返回
上一页
下一页
第 五 章 工厂电力线路
第三节 导线和电缆截面的选择计算
一、概述 氯丁橡皮绝缘
铝芯橡皮铜绝芯缘橡线皮绝缘线铝芯塑料绝缘线
工厂电力线路的结构：架空线路或电缆线路，或两者的结合。 电力线路的材料：聚铜氯或乙烯电铝缆绝。缘高铝芯压大多用铝线，低压大交联多聚用乙电铜烯缆绝线缘。铝芯
1
返回
上一页
下一页
第 五 章 工厂电力线路
第一节 工厂电力线路及其接线方式
一、电力线路的任务和类别
任务： 输送电能
类别：
按电压分：
高压线路：1KV及以上的线路 低压线路：1KV以下的线路
按结构分：架空线路、电缆线路；
按布置形式分：开式电力网，闭式电力网
按接线方式分：放射式、树干式、环形接线
二、高压线路的接线方式 工厂高压电力线路与地方电力网相似。
8
返回
上一页
下一页
第 五 章 工厂电力线路
④低压线路：
1）动力线，可按照正常发热条件选择，再校验机械强度和电 压损失。
2）照明线，可按照电压损失选择，再校验机械强度和正常发 热条件。 按上述条件选择截面，容易满足要求，减少返工，
返20
9
返回
上一页
下一页
第 五 章 工厂电力线路
二、按发热条件选择导线和电缆的截面
特点为： 供电范围小，配电距离短，输送容量小。 高低压电力线路常用的有放射式、树干式、环形接线。
2
返回
上一页
下一页
第 五 章 工厂电力线路
（一）放射式接线——一条线路只能接一个负荷，沿线不能接其它 负荷。
主要有下面几种方式：
1）单回路放射式；
2）单电源双回路放射式；
3）双电源双回路交叉放射式；4）具有公共备用线的放射式；
0 ——实际环境温度。一般取当地最热月平均最高气温，室内时
应加5℃。
θal——导线电缆正常工作时的最高允许温度。 一般：铝导线为70 ℃ ，铜导线为70-85 ℃ ，电缆为60-80 ℃ 。
10
返回
上一页
下一页
第 五 章 工厂电力线路
注护意 （：熔断对器低和压自绝动缘开导关线）和的电配缆合，绝 时，按缘 过以发导 负线 荷避热及 倍免条电 数发件缆生选允线择许的路时短已，烧还坏应，注而意保与护保 未动作的情况。 对熔断器保护： I NFE KOL Ial 对自动开关保护：IOP KOLIal Kol 的取值方法见课本p199、p206。
5）采用低压联络的单回路放射式。
优点：线路敷设简单，维护方便，保护简单。
1）2）的供电可靠性不高，适于三级负荷或次要的二级负荷。
3）、4）、5）的供电可靠性较高，适于一、二级负荷。
缺点：开关柜数量多，导线多，投资较大。
3
返回
上一页
下一页
第 五 章 工厂电力线路
（二）树干式——一条主干线可以引出多条分支线，接多个负荷。 1）单干线供电； 2）双干线供电；3）两端供电。 优点：开关柜数量少，投资小，敷设简单，节约有色金属。 缺点：供电可靠性较低，适于三级负荷或次要的二级负荷。
（一般取A0=Aφ）
11
返回
上一页
下一页
第 五 章 工厂电力线路
GJ——钢绞线，一般作为接地引下线。
6
返回
上一页
下一页
第 五 章 工厂电力线路
选择导线电缆的截面时应满足的条件：
1、正常发热条件：正常运行时发热温度不超过允许值。
2、机械强度：不应小于机械强度要求的最小允许截面。选择
截面时：A≥Amin，Amin可查附录表14、15。电缆不必校验此项。
3、电压损失条件：不应超过正常运行时允许的电压损失。工
第 五 章 工厂电力线路
第5章 工厂电力线路
第一1节节 工工厂厂电电力力线线路路及及其其接接线线方方式式 第二2节节 工工厂厂电电力力线线路路的的结结构构与与敷敷设设 第三3节节 导导线线和和电电缆缆截截面面的的选选择择计计算算 第4节 车间动力电气平面布线图 第5节 电力线路的运行维护与检修试验
习题 5-3 5-4
变压器接线方式 变压器接线方式
（二）低压中性线和保护线截面的选为择Ｙ，中y性n0线 相线为D,yn11 1、中性线（N线）的选择—不应小于三相系统的最大不平衡电流。 1）一般三相四线制的中性线截面：A0≥0.5Aφ 或 A0＝Aφ 2）两相三线及单相线路的中性线截面：A0=Aφ 3）三次谐波突出的三相四线制的中性线截面： A0≥Aφ
