录井技术详解
地质录井技术概述

含油浓度与荧光对比级关系表
1
2
3
4
5
0.6 1.2 2.4 4.9 9.8
9 10 11 12
13
156 .3
312. 5
625
1250
2500
6 19.5 14 5000
7
39
15 1000
0
8 78.1
三、录井方法介绍
轻质油
三
维
定
量
荧
中质油
光
录
井
成
重质油
三、录井方法介绍
气测录井
在钻井过程中,钻开地层中的流体以各 种方式进入井筒,随着钻井液上返到地 面。
在地面条件下,这些流体以气态或液态 形式呈现。地层气主要有烃类气(C1~ C5)\非烃类气( H2 、CO2 )以及有害 气体H2S等。
通过对烃类和非烃类气体的实时检测, 可以及时地发现和评价油、气、水层 (原理如右图)。
肉眼不易辨认
斜井和水平井有时岩协不能及时返出 导致不能充分的利用返出的岩屑来准确反映地层的变化
钻时是最重要 的判断参数!
技术手段:凭借钻井参数的变化来及时辨别岩层和岩性变化 钻井参数:钻时、扭矩、转盘转速、dc和sigma指数等
四、现场岩性识别方法
钻时定义:钻井过程中每钻进单位厚度的岩层所用的纯钻进
gas
脱气器
全烃通道
气管线 组分通道
氢焰离子 化方法介绍
地化录井
定量检测岩石中的含烃量的一种录井方式。
原理:在特殊的裂解炉中,对分析样品进行程 序升温,使样品中的烃类和干酪根在不同温度 下发挥和裂解,然后通过载气的吹洗,使样品 中挥发的裂解的烃类气体与样品残渣实现定性 的物理分离,分离出来的烃类气体由FID(氢 焰子化)检测器进行检测,样品残渣则先后进 入氧化炉、催化炉进行氧化、催化后进入FID 检测器进行检测,从而测定岩石样品中的烃类 含量,达到评价生油岩和储油岩的目的。
录井技术简介及应用

例3
N48井的气测录井图,从图中可 以看出:6#、7#层随钻C1相对百 分比在78%左右,两层合试日 产油23.0 m3为油层;12#层随钻 C1相对百分比为86.62%,试油 日产油1.04m3,水21.4m3为含油 水层;13#层随钻C1相对百分比 为92.82%,试油日产水29.9 m3 为水层。自上而下从油层向水 层过渡。
富含 油
70%95%
浓
油浸
40%70%
较浓
油斑
5%40%
含油不饱满,不均匀或较均匀,呈条 带或斑块状分布。 肉眼只能见到含油痕迹,用有机溶剂 溶释可见棕黄、黄色,荧光照射显示 明显。 肉眼观察不到含油痕迹,荧光滴照有 显示或荧光系列对比≥7级。
多为岩石本色,灰色为主,含油部分 呈褐、灰褐、深褐色等。
储集层(储油层)分析参数: 油气总产率指数TPI=(S0+S1)/(S0+S1+S2)(判断油质)
气产率指数GPI=S0/(S0+S1+S2) 油产率指数OPI=S1/(S0+S1+S2) 原油轻重组分指数PS=S1/S2
生油层分析参数: 产烃潜量Pg=S0+S1+S2 (判断含油量多少)
有效碳Cp =0.083(S0+S1+S2) 总有机碳含量TOC= Cp +Cr Cr为残余有机碳量(单位质量岩石热解后残余有机碳的碳占岩石质量的百分数,%)。 降解潜率D= Cp /TOC×100% 氢指数HI= S2/ TOC×100% 烃指数HCI= S0+S1/ TOC×100% 氧指数OI= S3/ TOC×100%
分析2:气层特征?油层特征?
全烃曲线形态特征分析
全烃曲线形态呈“手指状”
录井技术在钻井井控中的作用探讨

录井技术在钻井井控中的作用探讨随着石油工业的不断发展和钻井技术的不断创新,录井技术在钻井井控中扮演着越来越重要的角色。
录井技术可以通过对井底情况的准确记录和分析,为井控人员提供有力的参考和支持,帮助其科学合理地制定钻井方案、优化井下钻井操作、及时发现并解决井下问题,保证钻井工作的安全高效进行。
本文从录井技术的定义、分类、流程以及在钻井井控中的作用等方面,对录井技术进行探讨。
一、录井技术的定义录井技术是指利用各种测井工具,测量井壁和井内的各种物理参数,并将其记录下来并处理的一项技术。
一般通过电测井、自然伽马测井、声波测井、中子测井、密度测井等工具进行测量,从而获得地层各种物理参数的数据,如电性、自然伽马、密度、声波速度、中子数等。
这些参数数据可以反映地层的性质和结构,为井控人员进行井作业提供了可靠的依据。
根据测井工具的不同,录井技术可以分为多种类型,常见的测井类型如下:1. 电测井:通过测量地层电阻率的变化,反映地层中各种岩矿和流体的分布情况,可以派生出地层含水、孔隙度和渗透率等参数;2. 自然伽马测井:测量地层中天然放射性元素的辐射强度,可以区分地层中不同的矿物成分,反映地层岩性、厚度和构造等信息;3. 声波测井:通过计算声波在地层内传播的时间和速度,反演出地层的声波速度,可以计算出地层的泊松比、弹性模量、井壁孔隙度等参数;录井技术一般包括测量、记录、处理和解译四个步骤,具体流程如下:1. 测量:使用测井工具在井内进行测量,获取地层各项物理参数数据。
2. 记录:将测量数据记录下来,包括时间、深度和测量数据等信息。
3. 处理:对录取的测量数据进行初步的处理,包括校正、滤波、叠加等处理过程,以便准确反映地层的物理特征。
4. 解译:根据处理后的测量数据,结合钻井日报和其他资料,进行地层解释和参数计算,得出有价值的结论和建议。
录井技术在钻井井控中具有不可替代的作用,主要体现在以下几个方面:1. 钻井方案的制定:通过对地层性质、含水率、孔隙度、渗透率等参数的准确测量和分析,为钻井方案的制定提供重要的参考。

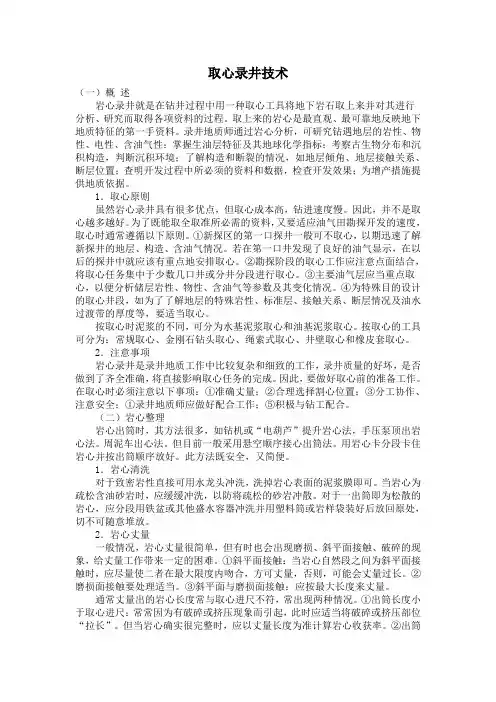

取心录井技术

取心录井技术(一)概述岩心录井就是在钻井过程中用一种取心工具将地下岩石取上来并对其进行分析、研究而取得各项资料的过程。
取上来的岩心是最直观、最可靠地反映地下地质特征的第一手资料。
录井地质师通过岩心分析,可研究钻遇地层的岩性、物性、电性、含油气性;掌握生油层特征及其地球化学指标;考察古生物分布和沉积构造,判断沉积环境;了解构造和断裂的情况,如地层倾角、地层接触关系、断层位置;查明开发过程中所必须的资料和数据,检查开发效果;为增产措施提供地质依据。
1.取心原则虽然岩心录井具有很多优点,但取心成本高,钻进速度慢。
因此,并不是取心越多越好。
为了既能取全取准所必需的资料,又要适应油气田勘探开发的速度,取心时通常遵循以下原则。
①新探区的第一口探井一般可不取心,以期迅速了解新探井的地层、构造、含油气情况。
若在第一口井发现了良好的油气显示,在以后的探井中就应该有重点地安排取心。
②勘探阶段的取心工作应注意点面结合,将取心任务集中于少数几口井或分井分段进行取心。
③主要油气层应当重点取心,以便分析储层岩性、物性、含油气等参数及其变化情况。
④为特殊目的设计的取心井段,如为了了解地层的特殊岩性、标准层、接触关系、断层情况及油水过渡带的厚度等,要适当取心。
按取心时泥浆的不同,可分为水基泥浆取心和油基泥浆取心。
按取心的工具可分为:常规取心、金刚石钻头取心、绳索式取心、井壁取心和橡皮套取心。
2.注意事项岩心录井是录井地质工作中比较复杂和细致的工作,录井质量的好坏,是否做到了齐全准确,将直接影响取心任务的完成。
因此,要做好取心前的准备工作。
在取心时必须注意以下事项:①准确丈量;②合理选择割心位置;③分工协作、注意安全;①录井地质师应做好配合工作;⑤积极与钻工配合。
(二)岩心整理岩心出筒时,其方法很多,如钻机或“电葫芦”提升岩心法,手压泵顶出岩心法。
周泥车出心法。
但目前一般采用悬空顺序接心出筒法。
用岩心卡分段卡住岩心并按出筒顺序放好。
综合录井名词解释

综合录井名词解释
综合录井是一种石油勘探和开发过程中常用的技术,用于获取地下岩石和流体的信息。
它通常包括使用各种录井工具和技术来采集地下岩石和流体样本,并对其进行分析和测试。
综合录井包括以下技术:
1. 声波测井:利用声波在不同岩石中的传播速度不同的原理,通过录井工具发射声波并接收回波,来获取地下岩石的密度、硬度、成分等信息。
2. 岩心录井:通过在井中采集地下岩石样本,并对样本进行显微镜下观察和分析,来获取地下岩石的物理、化学和地质特征等信息。
3. 流体录井:通过在井中采集流体样本,并对样本进行化学分析和仪器测试,来获取地下流体的成分、含量和性质等信息。
4. 红外录井:利用红外辐射在不同岩石和流体中的传播和转化方式不同的原理,通过录井工具发射红外辐射并接收回波,来获取地下岩石和流体的温度、密度和成分等信息。
5. 地震录井:利用地震波在地下的传播和反射原理,通过录井工具产生地震波并接收回波,来获取地下岩石和构造等信息。
综合录井技术的应用可以帮助石油勘探和开发者更好地了解地下岩石和流体的性质和分布情况,为石油勘探和开发提供重要的数据和信息支持。
简易水文录井方法及应用

简易水文录井方法及应用水文录井是一种测量井深度、水位深度以及水位变化等水文参数的方法。
它是一种简易的水文观测手段,通常用于简单的水文调查或水文监测。
下面将介绍简易水文录井的方法及其应用。
简易水文录井方法1.工具准备首先需要准备工具,包括井口包括井具和防护措施,水位规和测量设备。
2.井口和防护在进行水文录井前,需要保证井口的安全稳定,避免操作人员和设备掉入井中。
同时需要将井口盖紧,避免污染和损坏,确保井口的完整性和安全性。
3.测量水位深度将水位规或其他合适的工具降到井中,在接近水面时,会感到一股阻力,即可认为已经测量到水位深度。
为了获得更精确的数据,需要反复下降和测量多次,取平均值。
4.测量井深度井深度的测量也非常重要,要准确测量井口到井底的距离,以计算地下水位的深度和变化。
5.记录数据在完成测量之后,需要对测量值进行记录,包括测量时间、水位深度、井深度等参数。
可以设置表格或记录单,方便后续数据的处理和分析。
简易水文录井应用1.深搞地下水调查简易水文录井是深入地下水调查和评价的基本手段之一。
借助简易水文录井的方法,可以获得井深度、水位深度和井水压强等水文参数,进而全面了解地下水的情况。
这对于科学评价地下水资源,指导地下水开发和保护工作具有重要的作用。
2.监测水位变化在特定的地表水体或地下水体中,水位变化会对周围的环境造成影响。
因此,简易水文录井也可用于监测水位变化。
通过频繁录井,观察变化情况,可以及时掌握水位变化的趋势和规律,为环境保护和水资源管理提供数据支持。
3.研究地下水动态地下水动态是地下水系统中不变的现象。
通过对地下水动态的研究,可以掌握有关地下水地质条件、洪水预测、流量预报和水资源综合评价等重要内容。
简易水文录井是获得地下水动态信息的基本方式之一,在研究地下水动态中也具有广泛的应用。
总结简易水文录井是水文观测中的一种基本方法,它通过测量水位深度和井深度,可以获得各种有用的水文参数。
它具有简单、快捷、经济等优点,一般适用于简单的水文调查或水文监测。
岩心录井技术讲解

岩心录井主要内容1、取心前的准备工作2、取心原则3、取心层位的确定4、取心方式5、取心过程中应注意的事项6、岩心出筒、丈量和整理7、岩心描述8、岩心采样和岩心保管9、岩心录井草图的编绘所谓岩心录井,就是在钻井过程中利用取心工具,将地下岩石取上来(这种岩石就叫岩心),进行整理、描述、分析,获取地层的各项地质资料、恢复原始地层剖面的过程。
岩心录井资料是最直观地反映地下岩层特征的第一性资料。
通过对岩心的分析、研究,可以解决以下问题:1)获得岩性、岩相特征,进而分析沉积环境。
2)获得古生物特征,确定地层时代,进行地层对比。
3)确定储集层的储油物性及有效厚度。
4)确定储集层的“四性”(岩性、物性、电性和含油性)关系。
5)取得生油层特征及生油指标。
6)了解地层倾角、接触关系、裂缝、溶洞和断层发育情况。
7)检查开发效果,获取开发过程中所必需的资料。
一、取心前的准备工作取心前的准备工作可按以下步骤进行:1)取心前应收集好邻井、邻区的地层、构造、含油气情况及地层压力资料,若在已投入开发的油田内取心,则应收集邻井采油、注水、压力资料。
在综合分析各项资料后,根据地质设计的要求,作好取心井目的层地质预告图。
2)丈量取心工具和专用接头,确保钻具、井深准确无误。
分段取心时,对取心钻具与普通钻具的替换,或连续取心时倒换使用的岩心筒长度,都应分别做好记录。
要准确计算到底方入,并记录清楚,为判断真假岩心提供依据。
3)取心工作中要明确分工,确保岩心录井工作质量。
一般分工是:地质录井队长负责具体组织和安排,对关键环节进行把关;地质大班负责岩心描述和绘图;岩心采集员负责岩心出筒、丈量、整理,采样和保管等工作;小班地质工负责钻具管理、记录钻时,计算并丈量到底方入、割心方众,收集有关地质、工程资料与数据。
岩心出做时,各岗位人员要通力配合,专职采集人员做好出筒、丈量、整理和采样工作。
4)卡准取心层位。
在钻达预定取心层位前,应根据邻井实钻资料及时对比本井实钻剖面,抓住岩性标准层或标志层、电性标准层或标志层,卡准取心层位。
录井技术总结范文

近年来,随着石油工业的不断发展,录井技术也得到了广泛地应用。
录井技术是通过对井筒范围内的岩石、地层和含油气、水等不同物质的性质进行检测、识别和分析,来确定油气田的地质条件、油气储量和采收率等重要参数,进而为油气勘探和生产提供科学依据和技术保障的一项技术。
本文将从录井技术工作流程、井筒内物质检测和识别、岩性识别和储层解释等方面作一概述和总结。
一、录井技术工作流程录井技术工作流程主要包括:井眼物探、井眼测量和装置维护、井筒内物质检测和识别、岩性识别和储层解释等几个步骤。
其中,井眼物探是录井技术中的第一步,通过探测仪器对井筒内的各种物质进行探测获取数据;井眼测量主要是针对井筒尺寸、井筒内温度、井筒角度等进行数据测量;井筒内物质检测和识别,主要是获取井筒内物质的类型、含量、性质等数据;岩性识别主要是对井筒内岩石形态、颜色、构造、压实度等进行识别和分类,储层解释是指通过获取井筒内物质及岩石性质等数据,来确定油气储层的分布、厚度、储量等重要参数。
二、井筒内物质检测和识别在录井技术的工作过程中,井筒内物质的检测和识别是关键和重要的环节。
目前,井筒内物质的检测和识别主要有下列几种方法:1、放射性核能技术:此技术是通过检测井筒内物质的辐射强度来识别和分析井筒内物质类型和含量等参数,其优点是测量精度高、分析准确,但存在辐射危险性和装置昂贵等缺点。
2、声波波速技术:该技术主要是通过检测井筒内物质的声波传播速度、阻抗等参数来识别和分析井筒内物质类型和含量等参数,其优点是测量方便、成本低,但存在测量范围窄、受干扰较大等缺陷。
3、光学检测技术:此技术主要是通过检测井筒内物质的反射、折射、吸收等光学特性来识别和分析井筒内物质类型和含量等参数,其优点是测量精度高、分析准确,但存在光源显色不稳定、装置复杂等缺陷。
4、电磁波检测技术:该技术主要是通过检测井筒内物质在电磁波场中的散射和吸收等特性来识别和分析井筒内物质类型和含量等参数,其优点是测量远距离、成本低,但存在数据精度不高等缺点。
地质录井技术介绍

地质录井技术介绍关键信息项:1、地质录井技术的定义与分类定义:____________________________分类:____________________________2、地质录井技术的应用领域领域 1:____________________________领域 2:____________________________领域 3:____________________________ 3、地质录井技术的工作流程流程 1:____________________________流程 2:____________________________流程 3:____________________________ 4、地质录井技术的数据采集与分析方法采集方法:____________________________分析方法:____________________________5、地质录井技术的优势与局限性优势:____________________________局限性:____________________________6、地质录井技术的发展趋势趋势 1:____________________________趋势 2:____________________________趋势 3:____________________________11 地质录井技术的定义地质录井技术是在地质勘探和钻井过程中,通过直接或间接的方法,获取、记录和分析地质信息的一系列技术手段。
它旨在为地质研究、油气勘探与开发提供准确、详细的地下地质资料。
111 地质录井技术的分类地质录井技术主要包括岩屑录井、岩心录井、气测录井、钻井液录井、荧光录井等多种类型。
112 岩屑录井通过对钻井过程中返出井口的岩屑进行观察、描述和分析,以了解地层的岩性、矿物组成、沉积特征等地质信息。
113 岩心录井对钻井取出的岩心进行详细的观察、测量、描述和分析,获取地层的地质结构、孔隙度、渗透率等重要参数。
地质录井方法与技术

地质录井方法与技术
地质录井方法与技术是地球科学中用于研究地下地质结构和岩石性质的重要手段。
以下是常见的地质录井方法与技术:
1. 电测录井:通过测量地下岩层的电阻率和自然电位来获取岩石性质和地层结构信息。
常用仪器包括浅层电测井仪、深层电测井仪和自动测井仪。
2. 自然伽马辐射测量:利用济因伽马辐射计等仪器测量地下岩石的自然伽马辐射强度,以判断不同岩石类型和地层的存在。
3. 孔隙度测量:通过利用电测井仪等仪器测量孔隙度和孔隙水饱和度的变化,可以获取岩石孔隙结构的信息。
4. 渗流性测量:使用渗透率仪等仪器,测量地下岩层的渗透性,以判断岩层的渗流性。
5. 岩性鉴定:通过记录岩石的物理性质,如密度、声波速度、磁导率等,结合经验曲线和地质知识,对不同岩性进行鉴定。
6. 反射测井:利用地震波在地下的反射和折射特性,测量地下岩石的声波速度,以获得地下地层的结构和岩性信息。
7. 岩心分析:对地质钻探中获取的岩心样品进行物理性质、化学成分、岩石组分、孔隙特征等方面的分析和测试,来研究岩石的性质和组成。
以上方法与技术常常结合使用,通过解释记录到的地质数据,可以对地下地质条件进行详细的研究和评价。
综合录井技术简介

三、综合录井仪基本原理
(三)气相色谱仪
气相色谱仪是录井仪的核心部分。烃组份和全烃分析采用高灵敏度的氢火焰 鉴定器(FID),非烃组份采用热导鉴定器(TCD)。
气相色谱分析法以气体为流动相,利用色谱柱中固定相吸附剂表面对不同组 分的吸附能力不同,达到分离组分的目的。
三、综合录井仪基本原理
鉴定器按分析方式可分为微分型和积分型两种。积分型鉴定器测量 各组分累计总量,所得色谱图为一系列台阶。微分型鉴定器测量载气中 各组分瞬间的浓度变化,所得色谱图为一系列色谱峰,其特点是灵敏度 高,并可同时得到各组分峰面积及保留数据,FID即为微分型鉴定器。
三、综合录井仪基本原理
三、综合录井仪基本原理
● 池体积传感器
该传感器实际上是一种高度传感器,传感器内部装有2米长的测量 杆,测量杆上每隔1cm装有一只15Ω电阻和一只干簧管,外部套有一只 带磁环的浮球,浮球在测量杆上移动时,吸合该位置上的干簧管,从 而引起总的电阻值变化,把此电阻经接口电路转换成电信号,就可测 得液面高度,根据底面积,便可求得体积值。
三、综合录井仪基本原理
● 钻井液温度传感器
使用铂电阻作为感温元件,铂电阻与温度有以下关系:
测量范围:0-120℃
精
度:1% FS
安装位置:泥浆罐及出口管线
温度℃
0
30
60
90 100 120
电阻Ω 100.0 111.7 127.2 134.7 138.5 143.1
三、综合录井仪基本原理
● 钻井液电导率传感器
三、综合录井仪基本原理
输出信号:2*12脉冲/圈 精 度: 0.1/10m 安装位置:滚筒两端
三、综合录井仪基本原理
● 大钩负荷/立管压力/套管压力传感器
地质录井技术介绍

(自动)钻井液录井
工程参数录井 地层压力录井 碳酸盐岩含量分析
北京众博达石油科技有限公司
三、单项录井技术简介
1.钻时录井
(1)概念 钻时是指钻井过程中,每钻进单位厚度的岩层所用的纯钻进时间, 单位为“min/m”。 (2)测量方法 钻时原先是由人工记录,目前主要是由综合录井仪或气测仪自动 测量和记录。
北京众博达石油科技有限公司
三、单项录井技术简介
(5)钻井工艺给岩屑录井造成的主要困难
使用PDC钻头时
①岩屑细碎,不易辨别 ②岩屑含油量明显减少,给发现油气显示带来很大困难
大位移井
①井眼内形成砂床,岩屑返出不正常,样品与地下岩层相关性差
②岩屑在井眼内反复研磨,既细碎又混杂
混油或带荧光的添加剂真Fra bibliotek显示不易识别北京众博达石油科技有限公司
二、现代地质录井的主要检测对象
地质录井的作用 录井是油气田勘探开发过程中不可缺少的一项基 础工作。它是在油气勘探开发钻井过程中,通过岩屑和 钻井液的直接检测,及时了解地下地质情况,直接准确 地采集各种地下地质信息的重要手段,实现地质目的。 因此,各项录井资料质量的优劣,直接关系着查明地层、 岩性、构造、油气水等情况,关系着油气田勘探开发速 度和经济技术效果。 同时,由于录井具有一定的实时性,对钻井过程的 监测和提供工程预报具明显的优势。
钻井液出口:检测返出钻井 液的性质及其携带的气体 钻井液入口:检测入井钻井液的性质
北京众博达石油科技有限公司
二、现代地质录井的主要检测对象
录井主要检测对象之三——钻井工程参数
主要是传动系统,钻进速度(钻时)、钻压、扭矩、转盘转速、 悬重(大钩负荷)等。
扭矩传感器
绞车传感器
水平井地质导向录井的关键技术分析

水平井地质导向录井的关键技术分析随着全球经济的快速发展,油气资源消耗进一步加剧,目前已探明的油气资源储量正逐渐减少,因此很多国家都开始发展新技术,来提高油气产量和寻找新的油气资源储量。
近些年以来,水平井钻井技术已经成为石油钻井施工中的重要部分,可以大幅度提高单井的产量,是目前公认的较为先进的钻井技术,在各大油田中得到了广泛应用。
标签:录井;地质导向;水平井;钻井;关键技术引言水平井钻井成功的关键与地质导向技术息息相关,其中,录井技术在地质导向中具有十分重要的作用,如何有效地解决水平井施工中地质导向录井的各种问题,使得钻头在油气层中可以进行精确钻进,成为研究人员急需解决的关键问题。
本文以水平井施工中地质导向录井为研究对象,对其进行了一定的分析与研究,以期为上述问题的解决提供一定的思路。
1 录井技术分析1.1 录井技术简介在油气勘探开发过程中,录井是一种十分基础的工作。
录井可以及时获得地下相关信息,然后对这些信息进行迅速分析,从而及时发现地下油气藏。
在钻井时,录井技术使用了各种分析方法,如地球化学、盐矿分析等,对收集到的资料进行观察、分析和研究,然后建立相应的录井地质剖面。
录井技术可以及时发现储层中的油气,然后对其进行分析,在整个石油工程中具有十分重要的意义。
目前,常用的录井技术有工程录井、地化录井以及定量荧光录井等,通过分析和对比各种录井信息,从而提高实际油水层评价的精度。
在水平井钻井施工过程中,地质导向是其中最为关键的技术,而录井技术可以在地质导向的基础上更好的建设水平井。
1.2 录井技术分析通常情况下,录井技术的实施是要结合钻井现场的测井、录井数据来进行综合分析,并以此来对井下岩石的性质进行解释,实现岩性的归位,最终对地层中油气水的产状进行确定;通过录井技术中的各种不同的绘图项目以及格式来进行不同类型录井图的绘制;通过录井设备中的显示设备来直观的显示钻具以及电缆出现误差,并及时的进行校正,同时实现对破碎岩心的处理。
录井基本方法与技术详解

录井基本方法与技术详解用地球化学、地球物理、岩矿分析等方法,观察、收集、分析、记录钻井过程中的固体、液体、气体等返出物的信息,以此建立录井剖面,发现油气显示,评价油气层,并为钻井提供信息服务,这一过程称为录井。
录井包括常规录井,如岩屑录井、岩心录井、钻井工程参数录井、气测录井、萤光录井等,以及现代录井,如岩石热解地化录井、罐顶气轻烃分析录井、核磁共振分析录、离子色谱分析录井等。
录井的意义:一是获取井下地层、构造及流体等直接和间接信息,为认识油气藏及油气勘探开发决策提供依据。
二是提供钻井工程的信息,为提高钻井速度和保障钻井质量服务。
一、地质录井概述随钻记录地质资料的过程。
在钻井过程中,按顺序收集记录所钻经地层的岩性、物性、结构构造和含油气水情况等资料的工作。
直接录井:能直接观察来自地下地层的岩石和油气显示的录井,如岩心、岩屑等。
间接录井:用间接方法了解地下地层的岩石性质、油气显示的录井,如钻时、钻井液性能等。
记录的录井资料包含两部分:一是录井队自己采集的资料;自动采集数据:利用综合录井仪、气测录井仪、地质采集仪等记录的井深、钻时、气体等资料,人工或半自动采集数据:地层、岩性、含油、荧光等资料。
二是收集其他施工单位提供的资料。
如钻井、测井、试油等资料。
二、钻时录井1、概念:钻头钻进单位进尺所需的纯钻进时间。
单位:min/m,保留整数。
小于1分钟按1分钟计算。
连续测量、每米一点或特殊情况按需要加密。
2、要求:井深以钻具计算为准,单位为米(m),保留两位小数。
3、钻具管理:准确丈量钻具做到五清楚(钻具组合、钻具总长、方入、井深和下接单根)、两对口(钻井、录井)、一复查(全面复查钻具),单根允许误差±5mm,记录精确到0.01m;倒换钻具应记录清楚,严把倒换关确保井深准确无误。
4、井深校正:以钻具长度为基准及时校正仪器显示和记录的井深,每单根应校对井深,每次起下钻前后,应实测方入校对井深,录井深度误差应小于0.2m,不能有累计误差。
地质录井技术

a 水平层理:厚度(细层、纹层)、界面清晰程度、连续性、构成细层的物质界 面上是否有生物碎片、云母片、黄铁矿等特征矿物。 b 波状层理:厚度、连续性、界面清晰程度、波长、波高及对称性。 c 斜层理:厚度、连续性、界面清晰程度、粒度变化、顶角、底角、形态(直 线或曲线)。 d 交错层理:厚度、连续性、倾角、交角、形态。 e 粒序层理:分选情况,由下而上由粗变细(正粒序)或由细变粗(反粒序) 的变化规律,其上下地层是否具有水平层理的泥岩或粉砂岩。 f 洪积层理:层理面,分选情况,垂向上粗细交替情况。 g 透镜层理:厚度横向、纵向变化情况。 h 脉状层理:砂质交错层与暗色泥质薄细层在纵向和横向上的分布情况。 i 韵律层理:纵向上粒级变化及重迭情况。 j 沙纹层理:沙纹层厚、形态、对称性及叠加情况。 k 均质层理:厚度、连续性、层理面特征、均质程度。 l 平行层理:厚度、连续性、层理面特征、平行条纹(剥离线理构造)、冲刷痕 及逆行沙波层理。 m 变形层理:变形褶皱或包卷形态、大小,界面清晰程度及与围岩的关系。 n 其它层理,沙丘状层理、生长层理、羽状层理、攀升层理等形态、大小情 况。
(4)
(5)
(6)
两种粒径颗粒含量相互接近(±5%),主要的 粒级放在后面,少一点的放在前面,如:粉 细砂岩;三种粒径颗粒含量相近的(±5%) , 定名为不等粒砂岩。。 砾石含量5%~25%,定名为含砾(粉、细、 中)粗砂岩,如果有两种砂粒含量相近者, 定名为含砾粉细砂岩。 特殊矿物、特殊成分或特殊沉积结构,其数 量大于15%或面积大于20%者,参加定名。
9 化石 (1)种类:一般指出大类,有古生物鉴 定资料可定出属种。 (2)形态:外形、纹饰和个体大小。 (3)数量和分布情况:用丰度表示相对 含量多少,用个别、少量、较多、丰富表 示。分布情况有杂乱分散、顺层面富集、 成层等。 (4)保存情况:完整、较完整、破碎。
地质监督现场技术地质录井课件

• 地质录井概述 • 现场地质录井技术 • 地质监督现场管理 • 地质录井案例分析 • 地质录井技术展望
01
地质录井概述
录井技术定义
录井技术
是指在钻井过程中,通过采集地层岩石颗粒、钻井液、气体等参数,结合地质 资料和地球物理方法,对地下地质特征进行实时监测和分析的一种技术。
依据。
气测录井技术的优点是操作简便 、响应速度快,但缺点是容易受
到钻井液和地层因素的影响。
荧光录井技术
荧光录井技术是通过观察和描述钻井 过程中产生的荧光现象,来了解地层 含油情况的一种录井技术。
荧光录井技术的优点是操作简便、响 应速度快,但缺点是需要专业人员进 行分析和解释。
荧光录井技术可以快速检测地层中的 油品类型和含油丰度,有助于评估油 气储量和开发价值。
加强技术人员的培训和人 才培养,提高技术人员的 专业素质和技术水平。
规范行业标准
制定和实施地质录井技术 的行业标准,规范技术应 用和管理。
地质录井技术的发展前景
拓展应用领域
随着地质勘探领域的拓展,地质 录井技术的应用范围也将不断扩 大,涵盖油气勘探、矿产资源勘
探、环境监测等领域。
提高经济效益
通过提高勘探效率和准确性,地质 录井技术将为企业带来更大的经济 效益。
岩心录井技术可以提供详细的岩石物性、矿物组成、古生物化石等信息,是研究地 下岩层岩性、地层对比、沉积环境等的重要手段。
岩心录井技术的优点是可以直接观察和描述岩心,获取较为准确的地质信息,但缺 点是成本较高、时间较长。
岩屑录井技术
岩屑录井技术是通过观察和描述 钻井过程中产生的岩屑,来了解 地下地质情况的一种录井技术。
案例三:某煤田地质录井实例
录井解释方法及应用

录井解释方法及应用录井是一种地质勘探方法,用于获取关于地下地层构造、沉积物性质以及油气资源储量等信息。
它通过在地层中钻取钻井并分析钻孔岩芯、岩石样品和测量数据等,来了解地下地质情况。
录井技术广泛应用于油气勘探、矿产资源勘查、地质工程和水文地质等领域。
录井的基本原理是通过测量地层中的物理、化学和电磁性质的变化,推断出地下岩层、沉积物以及地层中可能存在的有用矿产资源的分布情况。
常见的录井参数包括岩石密度、自然伽马射线强度、电阻率和声波速度等。
一种常见的录井方法是测井,它在钻井过程中使用一些特殊的测量工具,将记录下来的数据传输到地面。
测井数据能够提供关于地下地层构造、岩石性质和运动特征的重要信息,如岩石类型、油气含量、非致密性、孔隙和渗透率等。
测井方法应用广泛,其中之一是岩石物性测井,可通过测量地层中的密度、电阻率、自然伽马射线强度和声波速度等参数,来识别不同深度岩石的类型和特性。
这对油气勘探十分重要,因为不同种类的岩石具有不同的储集性能,影响着油气储量的分布。
测井方法还包括电测井和测井注气等。
电测井是使用电极测量地层中的电性特性,从而获得地下岩层和含油气层的信息,如电阻率、渗透率和孔隙度等。
这对于油气储层评价和地下水资源调查十分重要。
测井注气是通过将注入气体(通常是氦)的压力和产生的气体反应测量,来推断地层中的孔隙度、渗透率和油气含量等参数。
此外,声波测井是使用声波测量地层中声波通过的速度,从而得到地层介质的物理特性和孔隙结构。
这对于岩层的分类和分析以及地层水和储集层的识别十分重要。
除了测井,还有一种常见的录井方法是岩芯分析。
这是通过钻孔获得的岩芯样品进行实验室分析。
岩芯提供了一种更直接的方法来研究地层组成、化学成分和孔隙结构等。
录井技术的应用非常广泛。
在石油工业中,录井是评估油田潜力和全面了解油气储层性质的关键技术。
它提供了有关沉积相和沉积环境的宝贵信息,可以帮助油气勘探人员确定钻探深度、选择开发目标和制定生产方案。
录井技术在钻井井控中的作用探讨

录井技术在钻井井控中的作用探讨随着石油和天然气资源的日益枯竭,对于石油和天然气勘探开发的需求也在不断增加。
而钻井是石油和天然气勘探开发中的重要环节,而钻井井控技术对于提高钻井效率和安全性具有至关重要的作用。
在钻井井控中,录井技术是一项非常重要的工具,可以帮助钻井工程师更好地理解钻井井眼的情况,从而指导钻井作业的顺利进行。
本文将探讨录井技术在钻井井控中的作用,以及其在提高钻井效率和安全性方面的意义。
一、录井技术的概念及原理录井是指通过测井工具(如测井仪、录井仪等)对钻井井眼进行测量和记录,以获取井孔的地质、物理等相关参数的过程。
录井技术主要包括测井数据的获取、传输和解读三个环节。
通过录井技术,可以获取井眼内的地层信息、岩性、含油气性能等,这些信息对于钻井工程师在后续钻井作业中的决策和指导至关重要。
录井技术的原理主要是通过测井工具向井眼内部发射特定的信号(如声波、电磁波等),并记录这些信号与地层反射、透射的情况,再通过信号处理和数据解读,得出井眼内部的地质信息。
录井技术可以实时、连续地获取井眼内部的信息,为钻井操作提供重要的指导和参考。
二、录井技术在钻井井控中的应用1. 井壁稳定性评价在钻井作业中,井壁的稳定性是一个非常重要的问题,特别是在软弱、易垮塌的地层中。
通过录井技术可以及时、准确地评价井壁的稳定性,发现潜在的垮塌风险,为后续的井壁加固、支撑提供重要的依据。
2. 井眼方位和轮廓测定录井技术可以实时记录井眼的方位和轮廓信息,包括井眼的位置、直径、形状等,帮助钻井工程师准确把握井眼的情况,及时调整钻井参数和工艺,保证钻井作业的顺利进行。
3. 地层评价和含油气性能分析录井技术可以获取井眼内部地层的地质信息,包括地层类型、厚度、孔隙度、渗透率等,同时可以评价地层的含油气性能,为勘探开发提供重要的地质储量评估和产能分析。
4. 钻井参数的优化和调整通过录井技术可以实时监测井眼的地质情况,根据地层的变化和特性,及时调整钻井参数和工艺,包括转速、注入压力、泥浆性能等,提高钻进效率和安全性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
录井技术详解一、录井全过程接井位坐标—井位初、复测—设计—队伍、设备、材料及资料准备—设计交底、录井条件检查—各项录井—完井讨论—完井作业—完井资料整理上交、验收评级——打印装订归档。
1.接井位坐标:发坐标单位有:采油厂、地院等2.井位初复测:测量队完成井位复测应在开钻前完成,甲方规定:未招标或未安排的井不得进行井位踏勘和初测。
3.设计:(1)编制过程:接通知单—收集邻井资料—设计—送审—打印装订—发放。
(2)设计内容:探井:①基本数据②区域地质简介③设计依据及钻探目的④设计地层剖面及预计油气水层位置⑤地层孔隙压力预测和钻井液性能使用要求⑥取资料要求⑦选送样品要求⑧井身质量要求、中途测试要求⑨技术说明及要求⑩附图及附表(井位构造图、过井剖面图、地震图、剖面柱状图、压力预测图、样品分析项目要求等)开发井:①基础数据表②钻井目的及设计依据③设计分层及邻井分层数据④邻井资料⑤对钻井液使用原则要求⑥取资料要求⑦固井水泥返高要求⑧对工程提示及要求⑨附图及附表4、上井准备:(1)队伍:综合录井队一般6—7人,地质队3人(2)设备:探井依甲方要求上仪器(3)材料物资:砂样盒、样品袋、标签、分析药品及报表等(4)资料:邻井录井图、测井图、区块有关地质资料5、设计交底(地质交底):二开前或录井前完成(1)开发井:由小队负责(2)滚动井和探井:甲方组织、录井人员参加(3)录井人员交底内容:①本井设计基础数据、区块及邻井地质资料②录井任务要求③工程提示④录井条件要求(4)录井条件检查:在录井前及录井过程中完成,开发井由大队负责,生产管理中心抽查;滚动井和探井由“中心”或甲方人员组织检查。
录井条件检查内容:录井队队伍人员数量和素质,录井设备安装调试,材料准备,洗样用水,捞样环境,供电条件和文件资料准备情况等。
6.录井内容有:(1)钻时录井(2)岩屑录井(3)荧光录井(4)气测录井及综合录井(含色谱、工程参数及全脱样采集)(5)岩心录井(钻井取心、井壁取心)(6)钻井液录井(密度、粘度、失水、氯根含量)(7)地化录井及定量荧光录井(8)特殊作业资料录取(测井、中途测试、下套管、固井及试压等)7.完井讨论:时间一般由测井公司通知,甲方组织、录井测井地院人员参加。
(1)、录井人员应提供的资料:①、设计及开完钻基础数据、井斜及中靶情况、钻井液使用和工程复杂事故情况等②、录井分层及分段油气显示层统计,钻进中显示及后效显示情况③、地化、气测、定量荧光及综合解释成果④、录井地层对比及钻探认识(2)、完井讨论数据确定:内容:油顶、油底、阻位、短节、水泥返高及注意事项一般阻位在油底以下30米处,短节在油顶以上30米或主力油气层段以上30米处,返高要求:油顶以上100—150米,气顶以上200—300米。
下发完井讨论数据由甲方通知录井单位,录井单位下发到小队、钻井单位和工程监督中心。
8.完井作业:——从完钻到完井之间的过程。
包括:(1)完井电测:录井单位依据设计要求填写测井通知单,探井由甲方审批,通知单在测井施工24小时前下发到测井单位。
测井内容:标准、组合、井斜、特殊项目测井系列:普Ⅰ、普Ⅱ、国产数控、CSU(2)下油层套管:按完井讨论数据及要求下油套,重点对下深和阻流环及短节位置进行把关。
套管下深==联入+套管串总长+套管鞋长(3)油套固井:主要收集工序内容及时效,包括:固井时间、注水泥量(t)、水泥浆密度(最大、最小、平均值)、替钻井液量及性能、碰压。
(4)固井质量测井(测声幅、变密度等):注意返高、短节、人工井底是否符合实际及标准要求。
(5)完井试压:必须用水泥车试压,不准用井队的泥浆泵试压!油套试压加25MPa,经30分钟,压降小于0.5MPa为合格。
完井时间:最后一道工序的资料收集完毕时间。
9.完井资料整理上交验收评级(探井还需处内审和甲方评审)10.打印装订上交归档二、地质录井方法简介地质录井——根据钻井地质设计、规范采集钻井过程中各项地质资料和数据,以判断地层及含油气情况。
录井方法有:钻时、岩屑、岩心、荧光和钻井液录井等。
流程:录井准备——录井——完井作业资料收集——完井资料整理上交。
录井项目内容:1、钻时录井钻时——钻头破碎单位厚度岩层所需要的时间。
单位:min/m定义——钻时的大小由组成地层的岩石软硬强度、钻头的使用情况和钻井参数决定,钻时在一定程度上反映了岩性特点,把记录的钻时绘成曲线,对比分析所钻岩性变化,称为钻时录井。
到底方入==方钻杆有效长度—单根长度(正常钻进时)==井深—钻具总长(下钻或换钻具时)整米方入==到底方入+井深整米差井深==钻具总长+方入钻时==本米钻达时间—上整米钻达时间—中间停钻时间1)钻时和钻时录井的概念钻时是指钻进单位进尺地层所用的时间,单位为min/m。
钻时录井就是随钻记录钻时随深度变化的数据,钻时的变化能定性判断地下岩层的可钻性,反过来可根据钻时变化判断岩性、对比地层。
2)钻时录井方法钻时录井的方法有手工记录方法、简易记时方法和钻时录井仪三大类,其中手工记录方法俗称为画方入记时法,就是人工在方钻杆上画整米方入,记录纯钻进二个整米方入线之间的距离所需的时间即为钻时,钻时录井仪可自动记录钻时数据,下面简要介绍简易记钻时的方法:井深和方入的计算井深=钻具总长+方入(方入就是方钻杆在转盘面以下的长度)钻具总长=钻头长度+接头长度+钻铤长度+钻杆长度到底方入=井深-钻具总长(起下钻时)=方钻杆-单根长(正常钻进时)整米方入=新单根到底方入+前单根钻完时的井深与其紧邻整米井深之差值,或整米方入=整米井深-钻具总长记录方法把井深、到底方入、整米方入计算正确后,只要按间距记录整米方入由浅到深的钻达时刻,两者之差再减去其间的停钻时间,即为单位进尺所需的时间—钻时。
录井值班人员应及时按规定钻时记录格式内容逐项填写。
录井队长应将设计井深前200米的钻时及时上报生产管理人员用于地层对比。
3)钻时曲线的绘制和应用(1)钻时曲线的绘制录井队长应及时将钻时数据绘制在规定格式的录井草图上,采用透明方格厘米纸的背面,以纵座标表示井深,单位m,比例尺1:500,横比例尺可视钻时变化大小合理选择,具体绘制方法执行Q/ZLJ515--1999《现场录井草图编绘规定》。
(2)影响钻时的因素:一般说来,钻时大小取决于岩石的可钻性,不同岩层的软硬程度不同,抵抗钻头破碎的能力也不同,致密坚硬的岩石,钻时大,疏松渗透性的砂层、煤层、生物碎屑灰岩等钻时小。
钻井参数的影响也很大,如钻压、转速、排量、钻井液性能、钻井方式及钻头类型等。
如钻压大,则钻时就小,钻头新度越高,钻时就小。
对目前钻井普遍使用的PDC钻头而言,钻时变化与岩性的对比关系还缺乏规律性,因此,录井人员在参考钻时描述岩屑时应特别注意。
(3)钻时曲线的应用钻时曲线主要用于岩性解释和岩屑的分层定名;其次用于与邻井的地层对比,结合录井剖面图,可以很好地卡准取心层位、古潜山界面和完钻层位;此外,还可以为钻井工程计算纯钻进时间,选择钻头类型,更换钻头,以及进行压力预测提供服务。
2、岩屑录井:一、概念岩屑是地下岩石在钻头作用下破碎后,随钻井液带到地面上的岩石碎块(通常称为砂样)。
岩屑录井就是对钻头破碎岩屑按设计要求捞取,并通过对岩屑的系统观察分析描述,结合钻时、气测、荧光、钻井液及电测等各项资料,认识岩性,掌握井下地层层序,初步了解地层含油气水情况的全过程。
岩屑录井在石油勘探开发过程中具有相当重要的作用,它具有成本低、速度快、了解地下情况及时、资料系统性强等优点,它可以获得大量的地层、构造、生储盖组合关系、储油物性、含油气情况等信息,是我国目前广泛采用的一种录井方法。
①定义—对钻头破碎岩屑按设计要求捞取,并通过对岩屑的系统观察分析描述,结合钻时、气测、荧光、钻井液及电测等各项资料,认识岩性,掌握井下地层层序,初步了解地层含油气水情况,称为岩屑录井。
迟到时间—钻达地层时间与地下实物连续返至井口时的时间差循环周—钻井液从井口至井底再到地面所需时间下行时间==钻具内容积/排量T迟==T周—T下岩屑迟到时间==T迟+T滞捞砂时间==钻达时间+T迟+T滞(变泵时需校对T迟)②、岩屑录井流程:实测迟到时间—按设计间距捞样—洗样—晒样—装样—描述—挑样—整理入库③、描述方法:大段摊开,宏观细找,远看颜色,近查岩性,干湿结合,参考钻时,重点描述含油气性。
岩屑定名方法:岩性名==颜色+含油气级别+特殊含有物+岩性碎屑岩含油级别分为:岩心(六级):饱含油、富含油、油浸、油斑、油迹、荧光岩屑(五级):含油、油浸、油斑、油迹、荧光碳酸盐岩含油级别分为:含油、油斑、荧光三级二、迟到时间的计算方法迟到时间就是指钻达地层时间与地下实物连续返至井口时的时间差,单位为min,迟到时间分为钻井液迟到时间和岩屑迟到时间,其计算方法有三种:理论计算法、实测法和特殊岩性法。
1、理论计算法(容积法)计算公式为:T迟=V/Q=л(D2—d2)H/4Q其中:T迟—钻井液迟到时间(min)Q—钻井液排量(m3/min)D—井眼直径(即钻头直径m)d—钻杆外径(m)H—井深(m)V—井筒环形空间容积(m3)2、实测法操作过程:在接单根时,将玻璃纸和白瓷碎片指示剂投入钻杆内,记下开泵时间和井口返出时间,两者时间差即为指示剂循环周时间,指示剂从井口随钻井液经钻杆内到达井底的时间称为下行时间,指示剂从井底随钻井液沿环形空间上返到井口振动筛的时间称为上行时间,即迟到时间。
T迟=T循-T下其中下行时间T下=(c1+c2)/Q(单位:min)c1—钻杆内容积(l)c2—钻铤内容积(l)Q—排量(l/min)通常T迟是指钻井液迟到时间,岩屑迟到时间应在T迟的基础上加上其滞后时间T滞,即:岩屑迟到时间T岩=T迟+T滞利用实测法计算迟到时间要求在目的层每50m实测一次,非目的层一般100m实测一次,还可视具体情况加密实测。
3、特殊岩性法它是实际工作中采用特殊岩性来校正迟到时间的一种方法,如大段泥岩中的砂岩、灰岩和白云岩夹层。
因特殊岩性的钻时明显,与泥岩的钻时有差别,可用来校正迟到时间,如将砂岩的快钻时记下,在井口振动筛前观察并记录砂岩返出时间,两者时间差值即为该井深的岩屑迟到时间。
利用明显的油气显示还可以校正钻井液迟到时间,即记录油气层的钻达时间和气测显示时间,两者差值去掉气路延时即为钻井液迟到时间。
三、岩屑采集和整理1、岩屑的捞取①、取样时间=钻达时间+岩屑迟到时间在录井过程中发生变泵时,应对迟到时间进行修正,修正方法有两种情况:a变泵时间早于钻达取样深度时间,新迟到时间由反比法求出:T新=(Q原/Q新)*T原T新—新的岩屑迟到时间(min)T原—原岩屑迟到时间(min)Q新—新排量(l/min)Q原—原排量(l/min)新捞砂时间=钻达时间+新迟到时间b、变泵时间晚于钻达取样深度时间,早于捞砂时间:修正时间=(Q原/Q新)*△t△t—变泵前捞砂时间与变泵时间之差新捞砂时间=变泵时间+修正时间②取样间距:取样井段和间距按钻井地质设计执行。
