一、检测目的
幕墙组件进场时,按照相关规范及文件要求对其结构单元进行气密性
能、风压性能及平面变形性能检测,掌握其质量状况,为施工及验收提供
依据。
水密性能、抗
二、检测依据
1、检测合同;
2、设计图纸;
3、《建筑幕墙》(GB/T 21086-
2007
)
4、《建筑幕墙气密、水密、抗风压性能分级及检测方法》(GB/T 15227-
2007
)
5、《建筑幕墙层间变形性能分级及检测方法》(GB/T 18256-
2015
)
6、其他相关资料及文件。
三、检测设备
MQW609型建筑幕墙检测设备(尺寸:8500mm× 2500mm× 12000mm)
1、风压测试范围: -10kPa ~ 10kPa
测量精度: 0.5%,全量程精度不低于2%;
动风压波动范围:±2500Pa
3
2
3、淋水量测试范围: 400~ 40000L/h (3 ~ 5L/m .min) 精度: 2.5 级
4、面法线位移测试范围: 0~ 50mm ,精度: 0.01mm
5、平面变形检测: 测控范围:±120mm,精度:± 0.01mm
6、设备消耗功率:1 ~ 30kW
四、抽样方法
2
相同设计、材料、工艺和施工条件的幕墙工程500~ 1000m 应划分为一个检测批,不足500m2也应划分为一个检验批。

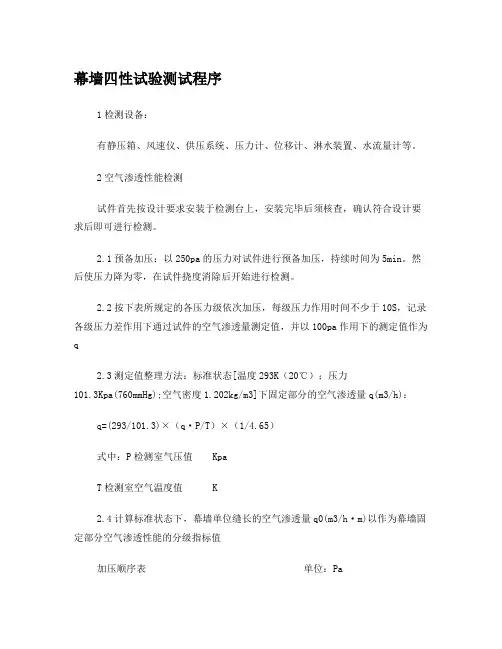

五、检测过程
幕墙物理性能分为气密性能、水密性能、抗风压性能及层间变形(平面变形)性能检
测四项,抗风压性能分为 P1、 P2、 P3 三个阶段,层间变形性能暂时只考虑平面变形,
故正式
试验顺序按照①气密性能、②抗风压 P1、③水密性能、④反复加压 P2、⑤安全性检测 P3、⑥平面变形性能六个阶段依次进行。
一)气密性能
1、幕墙试件的气密性能,检测100Pa 压力差作用下可开启部分的单位缝长空气渗透量和整体幕墙试件(含可开启部分)单位面积空气渗透量。
2、试件要求
1)试件规格、型号和材料等应与生产厂家所提供图样一致,试件的安装应符合
设计要求,不得加设任何特殊附件或采取其他措施,试件应干燥。
2 )试件宽度至少应包括一个承受设计荷载的垂直构件。试件高度至少应包括一个层高,
并在垂直方向上应有两处或两处以上和承重结构连接,试件组装和安装的受力状况应和实际情况相符。
3)单元式幕墙应至少包括一个与实际工程相符的典型十字缝,并有一个完整单
元的四边形成与实际工程相同的接缝。
4)试件应包括典型的垂直接缝、水平接缝和可开启部分,并使试件上可开启部分占试件总面积的比例与实际工程接近。
3、检测前准备
试件安装完毕后应进行检查,符合设计要求后才可进行检测。检测前,应将试件可开启部分开关不少于 5 次,最后关紧。
4、检测过程
图中▼表示将可开启部分完全开关 5 次。
图一气密性能检测加压过程示意图
1)预备加压
在正负压检测前分别施加3 个压力脉冲。压力差绝对值
为
500Pa,持续时间
为
3s,加压
速度宜为 100Pa/s 。然后待压力回零后开始进行检测。
2)空气渗透量的检测
( 1)附加空气渗透
量
qt
充分密封试件上的可开启缝隙和镶嵌缝隙,或用不透气的材料将箱体开口部分密封。然
后按照图一气密性能检测加压示意图顺序逐级加压,每级压力作用时间应大于10s。先逐
级加正压,后逐级加负压。记录各级压差下的检测值。箱体的附加空气渗透量不应高于试件总渗透量的20%,否则应在处理后重新进行检测。
( 2)总渗透量qz
去除试件上所加密封措施后进行检测。检测程序同(1)附加空气渗透量。
( 3)固定部分空气渗透量qg
将试件上的可开启部分的开启缝隙密封起来后进行检测。检测程序同(1)附加空气渗
透量。
5、检测数据的处理
1)分别计算出正压检测升压和降压过程中
在
100Pa 压差下的两次附加渗透量检测值的
平均值q
f
、两个总渗透量检测值的平均
值
q
z
,两个固定部分渗透量检测值的平均
值
qg ,
则100Pa 压差下整体幕墙试件(含可开启部分)的空气渗透
量
qt 和可开启部分空气渗透量qk 即可按下式计算:
qt = q z - q f
qk =qt - q g
式中:
qt :整体幕墙试件(含可开启部分)的空气渗透
量,
m 3
/h ;
q z 3 :次总渗透量检测值的平均值, m/h ; q f 3 :两个附加渗透量检测值的平均值, m/h ;
k 3 ; q :试件可开启部分空气渗透量
值, m/h
q g 3 :两个固定部分渗透量检测值的平均值, m/h 。
2)将 q 和 q 分别换算成标准状态的渗透
量 q 值和 q 值。 tk 1 2
q1
= 293 × q t T P
101.3
q2= 293
× q
k T P 101.3
式中:
q1:标准状态下通过整体幕墙试件(含可开启部分)的空气渗透
量, 3 m/h ;
3
q2:标准状态下通过试件可开启部分空气渗透量值, m/h ;P :试验室气压值, kPa ;
T :试验室空气温度值,
K 。
3)将 q 值除以试件总面积 A ,即可得出
在
100Pa 压差作用下,整体幕墙试件(含可开
1
启部分)单位面积的空气渗透量 q '
1 值。
q '
1= q
1
A
式中:
q ' 1——在 100Pa 下,整体幕墙试件 (含可开启部分) 单位面积的空气渗透量, m 3/(m 2
·h) ;
A ——试件总面积, m 2
。
4)将 q 值除以试件可开启部分开启缝长 l ,即可得出
在 100Pa 压差作用下,幕墙试件
2
可开启部分单位开启缝长的空气渗透
量 ' q 2 值。
q '
2= q2
l
式中:
q ' 2——在 100Pa 压差作用下,试件可开启部分单位缝长的空气渗透量,
m 3
/(m ·h) ;
l ——试件可开启部分开启缝
长, m 。
5)负压下的检测结果,同样按
( 1)~( 4)进行。
6)分级指标值的确定
