马达保护器参考指南
wxdk-360s马达保护器说明书
飞纳得WXDK-360E使用说明书产品详情•品牌：飞纳得•型号：WXDK-360E•类型：智能型•控制模式：手动控制•启动方式：直接启动•加工定制：非加工定制•适用电机功率：15KWW•工作电压：220VV•工作电流：0.5-30AA•额定频率：5-60HZ•温控范围：-10-50℃•防护等级：3•产品认证：CE•外形尺寸：96*48mm•重量：0.5kg•批号：87459•封装：纸箱•可售范围：全国•质量认证：CE•安装方式：导轨式•一、功能特点１．错相保护：防止L1、L2、L3三相交流电源相序接错的一种保护措施，即时动作。
指示灯形式为黄灯亮。
２．动态缺相、静态缺相保护：指被保护设备在运行状态或非运行状态时，任意一相发生缺相故障时进行保护，延时动作。
指示灯形式为红灯亮，并优先。
(电动机在运行状态下缺相亦能保护是因为电动机运转时产生的反向感应电动势，低于正常电压的50%以上，保护器视它为电压不平衡来加以保护)３．电压不平衡保护：指三相电压不平衡将会影响设备安全运行的一种电压不平衡率的保护，延时动作。
指示灯形式为缺相红灯亮，并优先。
４．防雷击、抗浪涌功能：内置防雷、抗浪涌保护电路，保护您的用电设备。
二、性能特点１．用于对电机保护时对电机接线方式无要求。
２．保护功能不受线路或负载的电流大小，冲击电流、不平衡电流和负载性质的影响。
３．全性能、全气候长期工作。
功耗不大于2W。
４．本产品符合GB/T 14048.1-2000 、GB14048.5-2001。
三、工作原理１．L1、L2、L3三相接线正确，保护器绿灯亮，继电器吸合；如果相序接错，保护器黄灯亮，只要交换L1、L2、L3三相中的任意两相，保护器就能认定该相序并正常工作。
当被保护的设备正常工作后出现黄灯亮，继电器不吸合时，视为外线路相序误接，保护器具有防误接保护功能。
２．L1、L2、L3三相电压不衡量＞50%时，红灯亮，继电器释放；电压回升至＜20%恢复，绿灯亮，继电器吸合。

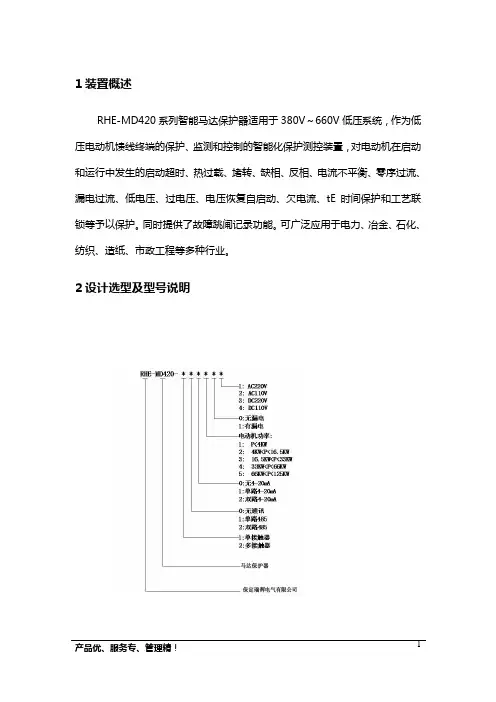

RHE-MD420马达保护器说明书
1装置概述
RHE-MD420系列智能马达保护器适用于380V～660V低压系统，作为低压电动机馈线终端的保护、监测和控制的智能化保护测控装置，对电动机在启动和运行中发生的启动超时、热过载、堵转、缺相、反相、电流不平衡、零序过流、漏电过流、低电压、过电压、电压恢复自启动、欠电流、tE时间保护和工艺联锁等予以保护。
同时提供了故障跳闸记录功能。
可广泛应用于电力、冶金、石化、纺织、造纸、市政工程等多种行业。
2设计选型及型号说明
3技术数据
1 RHE-MD420系列的模拟量输入回路
额定电流：In 1～150A
额定频率：Fn 50Hz
功率消耗：CT回路每相≤1W
过载能力：CT回路 2In连续工作
10In，10S
40In，2S
过载能力：PT回路 1.2Un连续工作
1.4Un，10S
测量精度：电流 0.5级
电压 0.5级
功率 0.5级
电度 1级
4订货须知
1.产品型号：□RHE-MD420 □其他；
2.电流范围：______________A;
3．选配功能：□RS485通讯□报警功能□4-20mA电流环输出；
4．工作电源：□AC220V 50Hz □AC380V 50Hz；
5．装置数量_________台；
如有特殊要求，订货时予以说明。
注：由于技术不断更新，产品规格和配置如有变化，请以实物供货为准。
易艾斯德EM520马达保护器操作手册
2
EM520 低压电动机保护装置操作手册
1 概述
EM520 综合低压电动机保护装置适用于 380V(690V)以下的低压系统，它作为 低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置，除了先进的电 动机保护、控制、监测功能，还提供了设备维护和运行记录、跳闸记录等重要信息， 为现代化的设备管理带来很大的便利。
穿线孔 直径
（mm） 10 10 10 20 20 40 40 40
注：表中数据适用于四极鼠笼式电动机在 AC400V，50Hz，1500 转/分，仅供参考。
当回路电流超出 600A 时，可以配一个更大的互感器，二次侧输出 5A 或者 1A 均可，然 后再选配上表中的 5A 或者 1A 的互感器，在系统参数中将一次电流设置成一次侧互感 器的额定电流即可。
交流采样，测量 A、B、C 三相相电压，计算三相线电压、三相有功功率及总有功 功率、三相无功功率及总无功功率、三相视在功率及总视在功率，三相功率因数， 总有功电度和总无功电度等；
支持 3 相 3 线和 3 相 4 线接入方式；3 相 3 线时，380V 系统可直接接入；对于 380V 以上系统，必须经互感器接入；
EM520 具 有 面 向 用 户 的 开 放 式 通 信 协 议 ， 支 持 RS485 通 信 接 口 ， 采 用 MODBUS-RTU 或 PROFIBUS-DP 通信协议，可以方便地与各类计算机监控系统实 现信息交换。EM520 装置的外观如图 1-1 所示。
PDM-810MR-MRL马达保护器使用说明书
PDM-810MRL 下排主接线端子排列为：
101 102 103 104 105 106 107 108 109 110 111 112 113
IA* IA IB* IB IC* IC VA VB VC VN L/+ N/- GND
A 相电流
B 相电流
C 相电流
三相电压
仪表供电电源
PDM810MRL 上排接线端子排列为：
注：清除电能量的密码为“1985”
五、【电机额定参数、保护动作参数、时间的整定】
PDM-810MR 系列采用 CT 二次电流直接输入，无须考虑电机的功率，通用性及互换性极强；避免了使用者要考虑多种备品、
备件的烦恼；扩容时仅需在现场进行参数重新编程即可。可节省大量的二次工程费用。
电动机额定参数、保护定值及时限
8、 按“ ”键移到下一位，例“L10-”
9、 依此类推，直到最后一位设置完成
10、按下“ ”键即修改完成本组的所有整定值，（若所修改的数值不在允许的数值范围之内则显示为“LEEE”，请重新
输入第 2 组的数值）中间行显示为 H+新的数值，下行显示为 L+新的数值。
在修改的过程中按下“Menu”键即取消本修改过程，返回到本组的开始 只有在最上行窗口显示 E.时按下“ ”键才能把修改的参数写入到仪表内并保存参数。数值保存后仪表复位并重新开始运行， 在进入设置模式下，若 10 分钟内没有键按下则自动退出，修改的数值不保存
入到各参数组的设定状态，上行显示为‘ADDE“，下行显示的数值为仪表的地址。
在进入到参数组的设置状态下，仪表的上行显示为各参数组的符号，中间行和下行显示的为仪表参数值： 具体设置详见后面的 [8.4、设定参数数据信息表]说明。
MC10马达保护器说明书
MC10低压马达保护器使用说明书产品简介由AEG低压配电和控制有限公司开发生产的MC10低压智能电机保护管理器，改变了传统的电动机保护与控制模式，在谋求保护、监测、操作、控制一体化的同时，将最先进的FCS 现场总线技术溶入MCC电动机控制中心。
MC10实现了基于现场总线技术的远程操作控制,保护，测量和监控管理功能。
从而为工业生产过程控制和实现配电自动化提供了最为经济、有效、合理的手段。
为用户建立一个安全可靠、简便快捷、功能强大的符合现场总线要求的电动机保护、测量控制、管理与通讯系统。
产品符合IEC60947，IEC60255，IEC61000-4及GB14048，GB17626标准。
安全说明在试图安装、操作或维护此设备之前，请仔细阅读说明书，拿到它并逐步熟悉这种仪表。
以下特殊信息可能贯穿出现在本说明书或在设备上，用来警示潜在的危险或对于阐释和规定操作规程的信息提请注意。
附有这种安全标志示意周围存在着电力危险，假若未遵照一定的指令将会导致人身伤害。
这是安全警告标志，用来警告你潜在人身伤害危险，遵照此标志后的所有安全信息，避免可能的伤害或死亡。
危险此标志指示临近于危险位置，如不加以避免将导致死亡或严重伤害。
在维护和检修之前，设备必须断电并接地。
维护工作只能由有资质的人员进行。
本文件不是一本适用于未受训者的说明书，在其正常使用范围之外所引起的问题，本公司概不负责。
包装清单1）MC10仪表包括：MC10表，附件(接线端子)2）MC10显示单元包括：MC10显示单元，附件（连接线）3）MC10互感器技术参数额定输入测量精度℃，湿度35%，电源电压230Vac安装说明环境在安装MC10仪表之前，请您观察所要安装的位置周围的环境，并确认符合以下条件。
温度MC10表允许的工作环境温度为-10℃～60℃，显示单元允许的工作环境温度为-10℃～60℃，这满足一般用户的使用要求，如果你有更宽温度范围的要求，请洽询制造工厂。
MC820马达保护器操作面板参数设置
马达保护器操作面板（MC820）功能说明：1．按“ENTER”进入参数界面测量信号查询1．Ia,Ib,Ic,Ig2．电流不平衡率：3．已用热容量4．热电阻5．Uab,Ubc,Uca,F6. P,E,COSQ测量参数的数据显示报警类型查询1．欠载报警2．过载报警3．缺相报警4．堵转报警5．接地报警6．欠压报警7．过压报警8．欠功率报警9．起动加速报警10．过热报警11．外部故障报警12．EEPROM ERROR报警信息查询故障记录查询1．故障记录查询选择1-8次故障信息查询管理信息查询1．运行时间2．停车时间3．起动时间4．起动电流5．操作次数6．调闸次数7．总运行时间8．总停车时间马达保护器记录运行信息开关量状态查询1．DI开/闭状态2．DO开/闭状态查当前继电器输入输出状态保护参数配置1．欠载保护2．过载保护3．缺相保护4．堵转保护5．接地保护6．欠压保护7．过压保护8．欠功率保护9．起动加速超时10．过热保护11．外部故障12．相序保护设置保护参数起动参数配置1．控制权限2．端子属性设置启动方式及参数3．起动时间4．重启动功能5．重启动电压6．自启动允许7．自启动模式8．自启动时间9．欠压重起时间设置启动方式及参数系统参数配置1．地址2．波特率3．AO输出4．AO输出的最大值5．额定功率6．额定电压7．满负载电流8．CT一次电流工厂模式显示内容：1．协议类型：MODBUS2．运行方式：直接启动3．控制键：使能通讯参数设置工厂模式显示内容：输入输出配置1．DI1功能设置2．DI2功能设置3．DI3功能设置4．DI4功能设置5．DI5功能设置6．DI6功能设置输入输出继电器参数设置7．DI7功能设置8．DI8功能设置（起停A，备用电源状态，主电源状态，通用IO，外部故障，复位，C接触器状态，本地远程，紧急停车，停车，启动B，启动A，隔离器状态，B接触器状态，A接触器状态）9．DO1功能设置10．DO2功能设置11．DO3功能设置12．DO4功能设置（相序故障、启动超时、分闸、合闸、合分闸、通用、自检故障、运行、起动准备好、外部故障、欠流故障、欠功率、过载故障、过压故障、接地故障、欠压故障、故障、过热故障、报警、堵转故障、缺相故障、起动C、起动B、起动A）系统校准1．IA，IB，IC，IG2．Ia,Ib,Ic,Ig3．Ua,Ub,Uc,Tb4．Ts,D1,D2,Pa,Pb,Pc 保护器校定和基本设置5．电压信号6．漏电模式7. 互感器类型8．漏电互感器9．接线方式2．起动电动机：本地控制权限中，操作面板上的“STARTA“，停止电机”STOP“。
马达保护断路器使用说明
马达保护断路器使用说明
马达保撞断路器是一种用于保护电动机的电气设备，当电动机发生过载、短路或其它故障时，能够迅速切断电源，以防止电动机受损或引发火灾等危险。
以下是马达保撞断路器的使用说明：
1. 安装：将马达保撞断路器安装在电动机的电源线路上，确保其安装牢固可靠，并符合相关安全标准。
2. 设置额定电流：根据电动机的额定电流设置马达保撞断路器的额定电流。
确保所选的马达保撞断器的额定电流大于或等于电动机的额定电流。
3. 连接电源：将电源线缆连接到马达保撞断器的输入端，确保电源线路的接线正确。
4. 连接电动机：将电动机的电源线缆连接到马达保撞断器的输出端，确保电动机的接线正确。
5. 测试：在安装完成后，进行测试以确保马达保撞断器的正常工作。
可以通过将电动机运行在额定电流下，然后触发过载或短路等故障，观察马达保撞断器是否能够及时切断电源。
6. 操作：在正常使用过程中，如果发现电动机出现异常，如过载、短路等情况，应立即停止电动机，并检查故障原因。
如果马达保撞
断器已经切断电源，应首先解决故障后再重新启动电动机。
7. 维护：定期检查马达保撞断器的工作状态，确保其正常运行。
如果发现异常，应立即进行维修或更换。
请注意，在操作和维护过程中，务必遵守相关的安全规定和操作规程，确保人身安全和设备的正常运行。
如有需要，请参考马达保撞断器的详细说明书或咨询专业人士。
尤耐特马达保护器调试方法
马达保护器调试方法一．马达保护器的设置方法1.电机参数额定电压、电流、功率2.过热保护发热常数300 散热常数1200 启动时间15秒（真空泵为60秒）3.过载保护投入4.堵转保护600% 延时时间0.5秒保护延时时间2秒5.相不平衡30% 动作延时5秒6.接地保护30% 保护延时1秒7.过流保护150% 延时时间2秒8.低电压保护80% 动作延时5秒9.超分段保护1000%10.启动过长120%11.开入/开出——开入——可编程输入2——通讯远方控制注：以上每种保护都要设置为投入，否则保护不起作用。
12.CT选型：（Ie为电机额定电流）1)CT1 Ie<=2A2)CT2 2A< Ie<=5A3)CT3 5A< Ie<=20A4)CT4 20A< Ie<=80A5)CT5 80A< Ie<=200A6)CT6 Ie>200A 外配互感器二次输出为1A7)CT7 Ie>200A 外配互感器二次输出为5A二．调试方法1.现场电机旁转换开关，如果打到就地控制，装置面板上远方灯亮，在面板上查看启动方式为：直接启动固定输入；当打到远控的时候，面板上远方灯灭，面板上查看启动方式为：直接启动通讯。
2.现场就地/远控的切换，直接靠转换开关实现，马达保护器靠可编程输入2（X3-3）实现状态转换。
3.如果要实现马达保护器在就地/远控启动正常，需要如下几个条件：1）在马达保护器测量数据菜单里，选择开入量，在里面通过移动光标查看里面各种开关量状态，第一位（可编程输入一）必须为1,2）第二位，在打到远控时为1，打到就地控制时为03）如果要远控，在启动时，第八位（A接触器状态）要为1，就地启动时则不需要此条件。
4.调试过程中遇到问题解决办法1）问题：转换开关不起作用，即无论打到就地还是远控，在面板查看启动方式不变化。
方法：①在马达保护器测量数据菜单里，选择开入量，在里面通过移动光标查看第二位（可编程输入二）状态，看通过转换是否变化，如果不变化先查看在参数设置里——开入开出——开入配置——可编程输入2——功能选项是否设置正常②如果上述方法都正常，就用一个短接线，短接X3-1和X3-3，在看测量数据菜单里第二位是否变化，如果变化证明马达保护器没有问题，如果不变化，就把X3-3的线倒到X3-5（可编程输入4）,参数按照可编程输入2设置。
智能马达保护器使用手册新
智能马达保护器使用手册一、概述1.1用途ZNB-200型智能低压电动机保护装置（以下简称装置）是我公司研制的低压智能配电产品，该产品针对交流380V的低压电动机设计，集保护、测量、信号等功能于一体，集中实现了低压电动机的综合保护、测量及操作与控制。
1.2使用环境a)环境温度：-10℃～+55℃，b)贮存温度：-25℃～+70℃，在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后，装置应能正常工作；c)相对湿度：不超过85％；d)大气压力：86kPa～106kPa；e)使用地点不允许有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重的霉菌存在；f)使用地点应具有防御雨、雪、风、沙、灰的设施。
1.3技术特点本装置具有如下主要技术特点：a）集保护、测量、信号等功能于一体；b）具有接地保护、过流保护、过压保护、低压保护、堵转保护、适合增安电机的TE 保护、缺相保护、逆序保护、过热保护、不平衡保护、启动时间过长保护、轻载保护共12种保护。
各种保护功能均可选择投/退（启动时间过长保护始终投入）。
除启动时间过长保护、堵转保护、缺相保护和逆序保护只能动作于跳闸外，其余都可编程为动作于报警或跳闸。
c）能够测量的电气参数有：电压（Uab,Ucb）、三相电流、有功功率、无功功率、视在功率、功率因数、正序电流、负序电流、零序电流；d）有一个事件报警出口；e）小型化外形尺寸，适合于各种开关柜型；f）采用先进的32位ARM芯片，运算速度快，抗干扰能力强。
g）保护原理成熟可靠，能够经历长时间的现场运行考验；h）大屏幕LCD汉字显示，全中文菜单操作；二、主要技术参数2.1工作电源a）额定电源电压：220V，允许偏差：直流 -20 %～+10 %。
交流 -15 %～+10 %b）直流电源纹波系数：不大于5%。
c）额定频率：50Hz ，允许偏差：-5%～+5%；2．2交流回路a)交流电流：1～75KW电机使用我公司的CT1-CT7(根据电动机功率选配)，大于75KW则需外配互感器和我公司提供的互感器配合使用。
ABB马达 保护器M101用户设置手册
3.10 电机起动时间(N2 速度) (仅对 M102-P) .................................... 13 3.11 切换时间(仅对 M102-P) .................................................. 13 3.12 软起动时间(仅对 M102-P) ................................................ 14 3.13 软停机时间(仅对 M102-P) ................................................ 14 3.14 通讯失败运行模式 ...................................................... 15 3.15 通讯失败延时 .......................................................... 15 3.16 反馈触点 .............................................................. 15 3.17 漏电电流互感器（RCT）一次电流 ......................................... 15 3.18 电压输入(L-N) (仅对 M102-P) ............................................ 16 3.19 内部 CT 一次电流 ....................................................... 16
功能定义 .............................................................. 25 触点类型 .............................................................. 26 起动互锁延时 .......................................................... 27 运行互锁延时 .......................................................... 27 执行模式 .............................................................. 27 瞬时告警 关闭/开启 .................................................... 27 可编程输出 .............................................................. 28 功能定义 .............................................................. 28 起动/停机 延时 ........................................................ 28 热过载保护 (TOL) ...................................................... 29
HN-2402马达保护器定值整定参考书
HN-2402马达保护器定值整定参考书装置为电机“起动”与“运行”两种运行状态均配置了多种保护功能，能自动检测电机起动事件，判断电机“起动”状态向“运行”状态的转化，并能自动切换保护定值。
若Ia Ib Ic的值全部小于Ie的20%则装置判定为当前无电流，当有一相或多相的值大于Ie的20%时装置判定电机发生了起动，并从该时刻开始计时，装置执行“起动”状态下的保护功能，经过Ts时间后装置认为电机转入“运行”状态，执行“运行”状态下的保护功能。
若在Ts时间内电流消失，则装置自动退出当前“起动/运行”状态的判断，并重新开始监视电机起动。
起动状态下的保护功1起动短路：若电流i（i为Ia Ib Ic三中的1相或多相）大于保护整定值I，状态持续时间大于动作时间T则保护动作，动作出口位置为起动B出口（端子14-15），同时保护跳闸信号开出。
以下除零序I段保护外，其他保护出口位置同此。
建议整定值I为8~10倍的额定电流Ie,出口时间T 为0~1S2、起动堵转：原理及判据同“起动短路”。
建议整定值I为8~10倍的额定电流Ie,出口时间T 为0~1S3、起动低电压：当Uab Ubc Uca3相线电压全小于保护整定值U，且Ia Ib Ic三相电流中的任何1相电流i>Ie/5，状态持续时间大于动作时间T则保护动作。
建议整定值U为0.45~0.95倍额定电压Ue,出口时间T 为0.1~25S，参考值为0.7Ue,5S.。
4起动超长：从装置判定电机发生起动开始，若持续时间到达动作时间T时3相电流依然全部大于保护整定值则保护动作。
运行状态下的保护功能1、短路保护：为电动机相间短路故障的保护, 若电流i（i为Ia Ib Ic三相中的1相或多相）大于保护整定值I，状态持续时间大于动作时间T则保护动作。
建议整定值I为6~10倍的额定电流Ie,出口时间T 为0~5S；参考值为9Ie,0s.2、堵转保护：电动机在起动过程中，由于负荷过大或自身机械原因，造成电动机轴被卡住，而未及时解除故障，将造成电机过热，绝缘降低而烧毁电机，堵转保护适用于电动机起动发生此类故障时进行保护，若电流i（i为Ia Ib Ic三相中的1相或多相）大于保护整定值I，状态持续时间大于动作时间T则保护动作，避免电机烧毁。
BN-MTR-100马达保护器说明书
BN-MTR-100马达保护器使用说明书保定市铂能电气科技有限公司（使用前请详细阅读此说明书）目录一、概述 (1)二、技术指标 (1)三、主要功能 (1)四、保护器尺寸图及开孔尺寸 (2)五、马达保护器端子图 (3)六、运输与贮存 (3)七、保修期限及订货说明 (3)一、概述BN-MTR-100型智能低压马达保护装置，采用工业级单片机控制技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。
保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡等多种故障进行保护，并保持故障事件记录，方便现场维护人员查找故障原因，通过中文液晶显示屏和状态指示灯能够将电机的运行数据、运行状态，清晰、直观地显示出来。
适用于市政、煤炭、化工、造纸、石化、冶炼、电力、船舶以及民用建筑等领域。
该保护器具有RS485远程通讯接口，DC4~20mA模拟量输出，方便与DCS、PLC、PC等控制机组成网络系统，实现电动机运行的远程监控。
二、技术指标额定参数：● 工作电源： DC 110V～340V或AC 85～264V两用●开入电源： AC220V/110V或DC220V/110V/48/24V（订货注明）● 交流电流： 5A或1A（用户配置一次CT）；或同电动机一次额定电流（用户未配置一次CT且电动机额定电流不大于225A）● 交流电压：100/3 V或100V、380/3 V或380V（订货注明）● 额定频率：50Hz±5Hz（订货注明）功率消耗：●装置电源功耗：正常工作不大于3W，动作时不大于8W●交流电压回路：不大于0.2V A/相●交流电流回路：不大于0.5V A/相采样回路精确工作范围：●电压：(0.05～1.2)Un ●保护电流：(0.1～10.0)In●测量电流：(0.05～1.5)In ●频率：50Hz±5Hz (额定50Hz时)保护动作值误差：●电流动作值：不超过±5％●电压动作值：不超过±2.5％●延时动作值：不超过±40ms ●事件记录分辨率：≤10ms测量精度：● 电流、电压： 0.5级（额定）● 功率：0.5级（额定）● 频率：不超过±0.02Hz● 积分电度： 1.0级（额定）过载能力：● 交流电流回路：1.5倍额定电流下连续工作 10倍额定电流下允许10s20倍额定电流下允许2s● 交流电压回路：1.2倍额定电压下连续工作三、装置布置图保护器装置布置图如下所示：-1-四、主要功能可通过装置按键、远方硬接点、远方通讯实现合/跳闸操作，也可通过装置内置可编程功能实现合/跳闸操作；多组继电器输出：报警、跳闸、正反转等；多路可编程输入和1路隔离的4-20mA 输出接口，输出变量可设定；具有对电动机的短路、过载、 堵转、欠载、不平衡、缺相、过压、欠压、起动超时、失电重启等多种保护功能；多种起动方式：保护起动、直接起动、正反转起动等起动方式；电能测量计量功能：三相电压、电流、有/无功功率、有/无功电量等计量功能； RS485通讯接口（ModBus-RTU 规约或者自定义协议），通讯波特率可以设定。
马达保护器ST601说明书
电动机保护器使用说明书陕西赛唯莱特电器科技有限公司一、产品概述ST601系列电动机智能监控器是一款智能化、数字化的控制器。
该产品基于微处理器技术，将先进的智能技术溶入MCC控制中心，集全面的电机智能保护、运行状态监控、故障记录为一体；可查看测量数据、报警信息、故障信息等，并可根据用户需要方便的进行保护参数设定，在低压控制终端MCC 柜和1/4单元及以上各种抽屉柜中可直接安装使用。
二、型号说明□-□-□附加功能B：报警输出J：接地保护/L：漏电保护U：电压保护整定电流1：0.3~402:41~1203:121~6500(1：比1，二次穿芯；2：比5，二次穿芯)主型号：电动机智能监控器例：型号-32-B：315KW交流电动机（额定电流约为600A），配以800：5的电流互感器，直接启动，具有报警功能。
三、工作条件1、海拨高度不超过3500米。
2、周围环境温度：-20℃～+50℃。
3、空气相对湿度：≤95%RH。
4、大气条件：没有会引起爆炸危险的介质，也没有会腐蚀金属和破坏绝缘的气体及导电尘埃。
5、在没有雨雪侵袭的地方。
6、在无剧烈振动、冲击的地方。
7、380VAC三相异步电动机，馈线电路保护。
8、监控器供电电源电压：220VAC。
四、技术参数1、规格基础功能附加功能整定电流互感器孔径来电自启动保护控制报警（B）型号-10.3~40Φ10●●▲型号-241~120Φ20●●▲型号-3121~6500二次穿芯Φ10●●▲2、保护触点容量：AC250V/5A，电寿命≥100000次。
3、启动延时时间设定范围：1～99s，在启动时间内，只对缺相、短路及三相不平衡进行保护，可避免启动大电流，它和过流动作时间分开。
4、缺相保护：当任何一相断开时，动作时间≤3s。
5、三相不平衡保护：当任何两相间的电流值相差20%～75%时，出厂设在30%，动作时间≤3s。
6、堵转保护：当工作电流达到额定电流的3.5～8倍时，动作时间≤1s。
MC10马达保护器说明书
M C10马达保护器说明书1204(1)(总52页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--MC10低压马达保护器使用说明书产品简介由AEG低压配电和控制有限公司开发生产的MC10低压智能电机保护管理器，改变了传统的电动机保护与控制模式，在谋求保护、监测、操作、控制一体化的同时，将最先进的FCS现场总线技术溶入MCC电动机控制中心。
MC10实现了基于现场总线技术的远程操作控制,保护，测量和监控管理功能。
从而为工业生产过程控制和实现配电自动化提供了最为经济、有效、合理的手段。
为用户建立一个安全可靠、简便快捷、功能强大的符合现场总线要求的电动机保护、测量控制、管理与通讯系统。
产品符合IEC60947，IEC60255，IEC61000-4及GB14048，GB17626标准。
安全说明在试图安装、操作或维护此设备之前，请仔细阅读说明书，拿到它并逐步熟悉这种仪表。
以下特殊信息可能贯穿出现在本说明书或在设备上，用来警示潜在的危险或对于阐释和规定操作规程的信息提请注意。
附有这种安全标志示意周围存在着电力危险，假若未遵照一定的指令将会导致人身伤害。
这是安全警告标志，用来警告你潜在人身伤害危险，遵照此标志后的所有安全信息，避免可能的伤害或死亡。
危险此标志指示临近于危险位置，如不加以避免将导致死亡或严重伤害。
在维护和检修之前，设备必须断电并接地。
维护工作只能由有资质的人员进行。
本文件不是一本适用于未受训者的说明书，在其正常使用范围之外所引起的问题，本公司概不负责。
包装清单1）MC10仪表包括：MC10表，附件(接线端子)2）MC10显示单元包括：MC10显示单元，附件（连接线）3）MC10互感器技术参数额定输入测量精度安装说明环境在安装MC10仪表之前，请您观察所要安装的位置周围的环境，并确认符合以下条件。
温度MC10表允许的工作环境温度为-10℃～60℃，显示单元允许的工作环境温度为-10℃～60℃，这满足一般用户的使用要求，如果你有更宽温度范围的要求，请洽询制造工厂。
SPAC202M 马达保护器使用说明书
8 安装环境与结构 ......................................................................................................24
目录
1 产品简介 ...................................................................................................................1
2 功能特点 ...................................................................................................................1
上传和下发； z 第八、九路开关量可编程定义其功能。 z 9 种电流保护，3 种电压保护，保护范围动作时间均可自由设定。 z 拥有两级保护的执行能力。 z 系统参数可以通过面板按键或上位机通讯设置，并具有两级密码管理权限； z 所有关键数据（系统参数等）在失电情况下可保存十年以上； z 完善的事故记录及自检功能，友好的人机界面。
精确测量范围 20～500V 0.1～2In 40～70Hz
精度(可选) 1.0% 1.0% 0.5% 3.0% 1.0% 4.0%
额定值 100V、380V、
660V 1A/5A
50Hz
AK-MC31马达保护器说明书
AK-MC31马达保护器使用说明书保定安科电气有限公司ANKE ELECTRIC CO.,Ltd.重要提示感谢您使用保定安科电气有限公司的产品。
为了安全、正确地使用本马达保护器，请您务必注意以下重要提示：1）在拆除装置包装后，请先认真阅读本说明书，务必按照说明书的规定进行安装、调试和操作。
2）保护器只能由专业人士进行安装。
3）对于因不遵守本手册的说明而引起的故障，厂家将不承担任何责任。
4）本说明书适用于AK-MC33系列马达保护控制器。
如有随机资料，请以随机资料为准。
5）为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
6）请使用合格的测试仪器和设备对装置进行试验和检测。
7）装置在使用中应提供正确的额定电压，不能超过额定工作电压。
8）装置如出现异常或需维修，请及时与本公司服务热线联系。
9）本装置的初始操作密码是：1000。
目录1 装置简介......................................................................................................................... - 1 -1.1 概述.......................................................... - 1 -1.2 产品特点......................................................... - 1 -2 装置原理描述................................................................................................................. - 2 -2.1 装置工作原理逻辑图............................................... - 2 -2.2 保护功能......................................................... - 3 -2.2.1监测电动机停车/起动/运行状态逻辑................................ - 3 -2.2.2三段电流保护（短路、过载、过负荷保护）.......................... - 3 -2.2.3过热保护及闭锁 ................................................. - 4 -2.2.4负序过流保护 ................................................... - 5 -2.2.5堵转保护 ....................................................... - 5 -2.2.6欠载保护 ....................................................... - 5 -2.2.7电流不平衡保护 ................................................. - 6 -2.2.8相序保护 ....................................................... - 6 -2.2.9缺相保护 ....................................................... - 6 -2.2.10过压保护 ...................................................... - 7 -2.2.11低压保护 ...................................................... - 7 -2.2.12零序保护 ...................................................... - 7 -2.2.13起动时间过长保护 .............................................. - 8 -2.2.14失压重起动 .................................................... - 8 -2.2.15上电自起动 .................................................... - 9 -2.2.16接触器最大分断电流保护......................................... - 9 -2.3 测量功能........................................................ - 10 -2.3.1 实时测量/计算量............................................... - 10 -2.3.2 电度计量（该数据仅供监测，不作为计量收费依据） ................ - 10 -2.4模拟量输出功能 .................................................. - 10 -2.5 开关量采集功能.................................................. - 11 -2.6 继电器输出功能.................................................. - 11 -2.7 通讯功能........................................................ - 12 -2.8 装置自检告警功能................................................ - 12 -2.9 事件记录功能.................................................... - 12 -3、技术参数....................................................................................................................... - 12 -3.1 环境条件........................................................ - 12 -3.2 绝缘性能........................................................ - 13 -3.3 电磁兼容性...................................................... - 13 -3.4 额定参数........................................................ - 13 -3.5 主要技术指标.................................................... - 14 -3.5.1 功率消耗：.................................................... - 14 -3.5.2 采样回路精确工作范围：........................................ - 14 -3.5.3 保护动作值误差................................................ - 14 -3.5.4 测量精度...................................................... - 14 -3.5.5 过载能力...................................................... - 14 -3.6 机械性能........................................................ - 15 -3.7 安装方式........................................................ - 15 -3.8 CT模块 ......................................................... - 15 -4 显示器简介..................................................................................................................... - 16 -4.1 面板布置图...................................................... - 16 -4.2 按键说明........................................................ - 16 -4.3指示灯说明 ...................................................... - 17 -4.4 显示菜单说明.................................................... - 17 -4.4.1 基本画面...................................................... - 18 -4.4.2主菜单 ........................................................ - 18 -4.4.3实时数据 ...................................................... - 18 -4.4.4电机状态 ...................................................... - 19 -4.4.5事件记录 ...................................................... - 19 -4.4.6输入密码 ...................................................... - 19 -4.4.7参数设置 ...................................................... - 20 -4.4.7压板设置 ...................................................... - 20 -4.4.8定值整定 ...................................................... - 20 -5 安装、调试..................................................................................................................... - 21 -5.1 安装说明........................................................ - 21 -5.1.1安装 .......................................................... - 21 -5.1.2 接地线的连接.................................................. - 22 -5.2 用户调试........................................................ - 23 -5.2.1 通电前检查.................................................... - 23 -5.2.2 绝缘检查...................................................... - 23 -5.2.3 通电检查...................................................... - 23 -5.2.4 采样通道及精度检查............................................ - 23 -5.2.5 参数整定...................................................... - 23 -5.2.6 模拟保护试验.................................................. - 24 -1 装置简介1.1 概述AK-MC31马达保护器是由我公司设计和研发生产的新一代全功能电动机控制器。
pcm550马达保护器说明书
pcm550马达保护器说明书PCM550马达保护器是一种用于保护马达免受过载、过热和短路等故障的设备。
它在工业生产中起到至关重要的作用，能够保障设备的安全运行和延长设备的使用寿命。
本文将对PCM550马达保护器的工作原理、安装步骤以及常见故障排除方法进行详细介绍。
一、工作原理PCM550马达保护器是一种智能电子保护装置，采用先进的微处理器技术和电子电路设计，具有高精度、高可靠性和高稳定性的特点。
它通过监测马达的电流、温度和电压等参数，实时判断是否存在故障，并采取相应的保护措施。
具体来说，PCM550马达保护器通过内置的电流传感器测量马达的电流，一旦电流超过设定的上限值，保护器将立即切断电源，以防止马达过载。
同时，它还能监测马达的温度，当温度超过设定的阈值时，保护器将自动切断电源，避免马达因过热而损坏。
此外，PCM550马达保护器还能检测马达的电压，当电压异常时，能够及时发出警报，提醒用户进行检修。
二、安装步骤1. 首先，确保电源已经切断，以免发生意外。
2. 将PCM550马达保护器固定在马达控制箱上，确保它与马达的连接牢固可靠。
3. 将马达的电源线与PCM550马达保护器的输入端子相连接。
4. 将马达的输出线与PCM550马达保护器的输出端子相连接。
5. 根据实际需求，设置PCM550马达保护器的参数，如过载电流阈值、过热温度阈值等。
6. 确保所有连接线路无误后，重新接通电源。
三、常见故障排除方法1. 马达无法启动：首先检查马达的电源线是否与PCM550马达保护器的输出端子连接正确，检查电源是否正常。
如果问题仍然存在，可能是马达本身存在故障，需要进行维修或更换。
2. 马达运行一段时间后突然停止：这可能是因为马达过载或过热导致PCM550马达保护器切断电源。
检查马达的负载是否过大，检查马达的散热情况是否良好。
如果问题仍然存在，可能是PCM550马达保护器设置的过载电流或过热温度阈值过低，需要重新调整参数。
HN-2402低压马达保护器说明书
目录1 概述 (1)1.1 用途及适用范围 (1)1.2 技术指标 (2)1.3 功能配置 (2)2测控功能原理阐述 (3)2.1 模拟量采集功能 (3)2.2 开入量采集功能 (5)2.3 控制功能 (5)2.3.1 电机控制模式 (5)2.3.2 控制命令的执行 (9)2.4 电能计量功能 (10)2.5 4~20mA输入功能 (10)2.6 4~20mA输出功能 (11)2.7 通信功能 (11)3 保护功能原理阐述 (11)3.1 起动状态下的保护功能 (12)3.2 运行状态下的保护功能 (12)3.3 定值清单 (14)4 人机操作说明 (15)4.1 面板说明 (15)4.2 人机交换指南 (16)4.2.1 待机屏幕： (16)4.2.2 主菜单： (16)4.2.3 实时测量子菜单 (16)4.2.4开入状态子菜单 (17)4.2.5 电能计量子菜单 (17)4.2.6 运行统计子菜单 (18)4.2.7 手动控制子菜单 (18)4.2.8 保护定值子菜单 (19)4.2.9 系统参数子菜单 (20)4.2.10清除统计子菜单 (25)4.2.11 查看时间子菜单 (25)5 装置外形图 (26)6 端子定义 (27)7 定货说明 (29)1 概述1.1 用途及适用范围HN-2402低压电动机测控保护装置，适用于交流50Hz、电压最高至660V的各种额定功率的交流异步电动机，为其提供完善的电动机控制和保护功能；支持接触器或断路器控制方式，内部集成有直接、双向、降压、星三角等多种电动机的起动控制方案；配置有短路、堵转、过载、过热、不平衡、过电压、低电压、欠电流、欠功率、接地等多种保护功能；并具有测量、统计、通讯（遥测、遥信、遥控）等功能。
装置基于32位微处理器设计而成，产品体积小，结构紧凑，安装方便，实现了分散控制保护和集中管理，为用户提供完善的自动化解决方案。
装置采用分体式结构设计，由“测控主体、显示单元、互感器盒”三部分组成，其中：“测控主体”负责完成数据采集与运算分析、保护控制、网络通信、输入输出等功能；“显示单元”属用户选配单元，主要负责完成人机交互操作，可查看“测控主体”所有的采集信息，可以设置各种参数，并可以向“测控主体”发出各种控制命令；“互感器盒”负责将电流电压转换为弱电信号并传送给“测控主体”。
FP-LZ50马达保护器说明书
FP-LZ50系列马达保护器使用说明书上海符平电子设备有限公司一、产品概况FP-LZ50系列电动机智能保护监控系统（以下简称：监控器）。
是我公司在十多年研制生产电机保护产品经验的积累和现代高科技的结晶。
核心部件采用国外最新型的十六位AD 单片微机，比较同类产品采用的八位机而言，技术上已上了一个档次。
它具有抗干扰能力强、工作稳定可靠、精度高、保护参数设定简单方便和数字化、智能化、网络化等特点。
可满足更高层次的用户的要求。
它主要适用于发电、建材、石油、化工、冶金、轻工、纺织、煤炭等工业电动机及三相电力馈电系统，作过载轻载、缺相、过压、欠压、堵转、短路、漏电、及三相电流不平衡保护和多方启停控制。
本机具有RS-485远程通讯接口，支持MODBUS-RTU、PROFIBUS-DP协议和4-20mA 模拟量输出接口，方便的和PLC、DCS及后台机组成网络系统。
通过后台机对现场设备进行操控、运行状态监视和历史数据查询。
二、特点1、采用微机技术和高性能低功耗电路，运行高速，性能稳定。
2、整机模块化结构，卡式电流传感器，体积小，安装方便。
也可分体安装，主体外形尺寸按照国际仪表装置标准。
3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，精确可靠。
4、高清LED显示，设置参数与测量有故障主录直观方便。
5、配有RS485通信接口，可以与计算机通讯构成远程监控于一体的电机保护网络。
6、一机多用，可取代电流表，电流变送器，热电继电器，工作电源电压表。
7、具有4~20mA标准电流输出信号，可一章节与工业二次仪表或者计算机系统连接。
三、工作条件1、海拔高度不超过4500米。
2、周围环境温度：-35℃—+65℃。
3、空气响度湿度：在+25℃时不超过85%。
4、大气条件：没有回引起爆炸危险的介质，也没有回腐蚀金属和破坏绝缘气体及导电尘埃。
5、安装没有风雪侵袭的地方。
6、安装在无剧烈振动，冲击的地方。
7、工作电源：220V、380V±15%/50Hz±2%。
YD2310马达保护器说明书V.0_图文(精)
YD2310产品说明书产品说明YD2310电动机控制器(以下简称YD2310或控制器是我公司针对低电压电动机在各种应用场合生产的故障而研发的电动机保护装置;是一款具有极高性价比,稳定可靠,集继电器保护、测量、控制、通讯为一体的低压电动机保护装置,可实现6种启动方式和13种故障保护功能。
YD2310采集三相电流、电压,将这些数据计算后和控制器记录的各种保护功能整定信息比较,当符合保护条件时,驱动继电器输出,从而达到保护电动机的目的;并可实现电动机回路的三相电流、电压、频率、功率因数、有功功率、无功功率、有功电能、无功电能、漏电流等各种电参数的测量。
YD2310电动机控制器由三部分组成:主控单元和显示模块和电流互感器。
控制器可以通讯接口RS485和上位机进行数据传输和参数设定。
支持MODBUS-RTU 通讯协议。
环境条件工作环境:温度-10℃-55℃,湿度20%RH-95%RH储存环境:温度-25℃-70℃,湿度20%RH-95%RH大气压力:80kPa-110kPa(相对于海拔高度为2km及以下电性能参数额定工作电压:AC380V/660V,50Hz额定工作电流:1A、5A、25A、63A(以上为内置互感器,63A以上须配CT。
(建议采用二次电流为1A的电流互感器。
辅助工作电源:AC85V-265V,50Hz或DC85V-330V过载能力:电流2Ie连续(12倍过载保证测量精度;电压1.2倍额定电压连续工作,1.4倍额定电压允许10s。
功率消耗:电流回路:≤1VA(5A电压回路:≤0.5VA(额定电压电源回路:≤10VA继电器输出接点容量:AC250V,5A测量准确度电流:±0.5%(≤120%Ie,±1.0%(120%Ie-1200%Ie电压:±0.5%频率:±0.1%功率因数:± 1%功率:± 1%电能:± 1%电气绝缘性能绝缘电阻:100MΩ/500V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
慈溪飞纳得马达保护器常识
1．为什么现在的电机比过去更容易烧毁
由于绝缘技术的不断发展，在电机的设计上既要求增加出力，又要求减小体积，使新型电机的热容量越来越小，过负荷能力越来越弱；再由于生产自动化程度的提高，要求电机经常运行在频繁的起动、制动、正反转以及变负荷等多种方式，对电机保护装置提出了更高的要求。
另外，电机的应用面更广，常工作于环境极为恶劣的场合，如潮湿、高温、多尘、腐蚀等场合。
所有这些，造成了现在的电机比过去更容易损坏，尤其是过载、短路、缺相、扫膛等故障出现频率最高。
2．为什么传统的保护装置保护效果不甚理想
传统的电机保护装置以热继电器为主，但热继电器灵敏度低、误差大、稳定性差，保护不可靠。
事实也是这样，尽管许多设备安装了热继电器，但电机损坏而影响正常生产的现象仍普遍存在。
3、马达保护器的发展现状
目前电机保护器已由过去的机械式发展为电子式和智能型，可直接显示电机的电流、电压、温度等参数，灵敏度高，可靠性高，功能多，调试方便，保护动作后故障种类一目了然，既减少了电机的损坏，又极大方便了故障的判断，有利于生产现场的故障处理和缩短恢复生产时间。
另外，利用电机气隙磁场进行电机偏心检测技术，使电机磨损状态在线监测成为可能，通过曲线显示电机偏心程度的变化趋势，可早期发现轴承磨损和走内圆、走外圆等故障，做到早发现，早处理，避免扫膛事故发生。
4．马达保护器选择的原则
合理选用电机保护装置，实现既能充分发挥电机的过载能力，又能免于损坏，从而提高电力拖动系统的可靠性和生产的连续性。
具体的功能选择应综合考虑电机的本身的价值、负载类型、使用环境、电机主体设备的重要程度、电机退出运行是否对生产系统造成严重影响等因素，力争做到经济合理。
5、理想的电机保护器
理想的电机保护器不是功能最多，也不是所谓最先进的，而是应该满足现场实际需求，做到经济性和可靠性的统一，具有较高的性能价格比。
根据现场的实际情况合理地选择保护器的种类、功能，同时考虑保护器安装、调整、使用简单方便，更重要的是要选择高质量的保护器。
马达保护器的选型
一、选型基本原则
目前，市场上电机保护产品未有统一标准，型号规格五花八门。
制造厂商为了满足用户不同的使用需求派生出很多的系列产品，种类繁多，给广大用户选型带来诸多不便；用户在选型时应充分考虑电机保护实际需求，合理选择保护功能和保护方式，才能达到良好的保护效果，达到提高设备运行可靠性，减少非计划停车，减少事故损失的目的。
二、选型的基本方法
(一）与选型有关的条件
1、电机参数：要先了解电机的规格型号、功能特性、防护型式、额定电压、额定电流、额定功率、电源频率、绝缘等级等。
这些内容基本能给用户正确选择保护器提供了参考依据。
2、环境条件：主要指常温、高温、高寒、腐蚀度、震动度、风沙、海拔、电磁污染等。
3、电机用途：主要指拖动机械设备要求特点，如风机、水泵、空压机、车床、油田抽油机等不同负载机械特性。
4、控制方式：控制模式有手动、自动、就地控制、远程控制、单机独立运行、生产线集中控制等情况。
启动方式有直接、降压、星角、频敏变阻器、变频器、软起动等。
5、其他方面：用户对现场生产监护管理情况，非正常性的停机对生产影响的严重程度等。
与马达保护器的选用相关的因素还有很多，如安装位置、电源情况、配电系统情况等；还要考虑是对新购电机配置保护，还是对电机保护升级，还是对事故电机保护的完善等；还要考虑电机保护方式改变的难度和对生产影响程度；需根据现场实际工作条件综合考虑保护器的选型和调整。
（二）马达保护器的常见类型
1、热继电器：普通小容量交流电机，工作条件良好，不存在频繁启动等恶劣工况的场合；由于精度较差，可靠性不能保证，不推荐使用。
2、电子型：检测三相电流值，整定电流值采用电位器或拔码开关，电路一般采用模拟式，采用反时限或定时限工作特性。
保护功能包括过载、缺相、堵转等，故障类型采用指示灯显示，运行电量采用数码管显示。
3、智能型：检测三相电流值，保护器使用单片机，实现电机智能化综合保护，集保护、测量、通讯、显示为一体。
整定电流采用数字设定，通过操作面板按钮来操作，用户可以根据电机具体情况在现场对各种参数修正设定；采用数码管作为显示窗口，或采用大屏幕液晶显示，能支持多种通讯协议，如ModBUS、ProfiBUS等，价格相对较高，用于较重要场合；目前高压电机保护均采用智能型保护装置。
4、热保护型：在电机中埋入热元件，根据电动机绕组的温度进行保护，保护效果好；但电机容量较大时，需与电流监测型配合使用，避免电机堵转时温度急剧上升时，由于测温元件的滞后性，导致电机绕组受损。
5、磁场温度检测型：在电机中埋入磁场检测线圈和测温元件，根据电机内部旋转磁场的变化和温度的变化进行保护，主要功能包括过载、堵转、缺相、过热保护和磨损监测，保护功能完善，缺点是需在电机内部安装磁场检测线圈和温度传感器。
（三）马达保护器类型的选择
1、对于工作条件要求不高、操作控制简单，停机对生产影响不大的单机独立运行电机，可选用普通型保护器，因普通型保护器结构简单，在现场安装接线、替换方便，操作简单，具有性价比高等特点。
2、对于工作条件恶劣，对可靠性要求高，特别是涉及自动化生产线的电动机，应选用中高档、功能较全的智能型保护器。
3、对于防爆电机，由于轴承磨损造成偏心，可能导致防爆间隙处摩擦出现高温，产生爆炸危险，应选择磨损状态监测功能。
对于大容量高压潜水泵等特殊设备，由于检查维护困难，也应选择磨损状态监测功能，同时监测轴承的温度，避免发生扫膛事故造成重大经济损失。
4、应用于有防爆要求场所的保护器，要根据应用现场的具体要求，选用相应的防爆型保护器，避免安全事故发生。
如若觉得好请给好评吧！！！。
