汽车试验学第5章 汽车基本性能试验
汽车试验学
汽车试验学第1章绪论§1.1 汽车试验在汽车工业发展中作用➢汽车是一种大批量生产、产品性能、质量要求高，结构复杂、使用条件多变的特殊产品，任何设计制造缺陷都可能造成严重的后果。
➢因此，汽车试验在汽车制造业中显得特别重要，它已成为汽车制造公司重要的竞争手段。
➢通过试验，可以检验产品设计、制造及结构的先进性、设计思想的正确性、制造工艺的合理性、使用维修的方便性以及各总成部件的工作可靠性。
➢随着汽车科技的高速发展、汽车用途的日益扩展，需要不断进行理论相关问题研究和试验论证。
这类研究工作都离不开汽车试验。
➢从汽车零、部件生产的规模化、标准化考虑，需要进行大量的有关改善汽车材料、工艺、可靠性、寿命、磨损及成本等各种基础性或专项性试验。
➢自20世纪60年代，由日本丰田汽车率先创立的“精益生产”方式。
该生产方式的突出特点是：以最少的投入，产出尽可能多的和最好的产品。
§1.3 汽车试验学的研究内容汽车试验学包括试验方法和试验设备两大要素。
具体内容包括：➢试验系统的组成及系统特征分析包括系统的静态、动态特性与系统动态特性的测定、系统的负载效应以及实现不失真测量的条件的技术措施。
➢传感器包括各类车用及汽车试验用传感器的原理、构造、性能及其应用。
➢信号的调理与传输包括信号的调制与解调、信号的滤波、信号的传输。
➢试验数据的采集包括计算机数据采集系统和DSP技术。
（Digital Signal Processing 数字信号处理）➢静态数据处理包括测量误差、测量结果的表达及曲线拟合技术。
➢动态数据处理包括测试数据的试验评价、动态数据的时域与频域分析、谱分析等技术。
➢试验设计与试验研究包括试验设计程序、方法与要求，试验规划与设计，试验新理论、新方法的探索。
§1.4 汽车试验的分类一、按试验特征分类➢室内台架试验室内台架试验的重要特征在于试验不受环境的影响，且可以24小时不停地进行试验。
因此，特别适合于汽车性能的对比试验和可靠性、耐久性试验。
第二节传动系性能试验-第五章汽车操纵稳定性试验(.pdf
二、操纵稳定性道路试验 1、稳态回转试验 2、蛇行试验 3、转向回正性能试验 4、转向轻便性试验 5、瞬态响应试验
稳态回转试验
1、试验的基本原理和意义
¾汽车在车速V行驶时，驾驶员以一个固定的转向盘输入，汽车产生转向运 动。根据汽车本身的固有转向特性（由汽车结构参数决定），其后若干时 间一般会出现两种现象：一种是汽车出现不稳定现象，发生激转（或称甩 尾）；另—种是转向进入稳定状态，即汽车绕某定点转动且角速度不变， 这种现象称汽车进入稳态转向。前一种情况汽车的转向特性称过多转向； 后一种情况汽车的转向特性理论上有两种：—种称中性转向，另一种称不 足转向。
蛇行试验
1、试验的目的和意义
蛇行试验属于驾驶员——汽车——外界环境组合而成的闭路系统性能 试验方法之一。这种试验方法可反映出此闭路系统进行急剧的转向能力， 同时可反映出在此种急剧转向情况下乘员的舒适性和安全性。
蛇行试验
2、引用标准 ①GB／T 12534 汽车道路试验方法通则 ②GB 3730.1 汽车和挂车的术语和定义 车辆类型 ③GB 3730.2 汽车和挂车的术语和定义 车辆质量 ④GB／T 12549 汽车操纵稳定性术语及其定义
稳态回转试验
具体试验方法：
⑴仪器设备：第五车轮、车辆动态测试仪、操纵稳定性现场数据处理系统
⑵试验步骤：
①在试验场地上，用明显颜色画出半径为15m或20m的圆周。
②试验开始之前，汽车应以侧向加速度为3m/s2的相应车速沿画定的圆周行 驶500m以使轮胎升温。
③驾驶员操纵汽车以最低稳定速度沿所画圆周行驶，待安装于汽车纵向对 称面上的车速传感器(第五轮仪)在半圈内都能对准地面所画圆周时，固定 转向盘不动，然后缓缓连续而均匀地加速（纵向加速度不超0.25m/s2）， 直至汽车的侧向加速度达到6.5m/s2（或车速不能再升高而出现甩尾、或轮 胎发出尖叫声）为止。记录整个过程。
汽车试验学概论
③ 国家标准
各国依据自己的国情而制定的适用于本国的标准。我国国家标准简 称GB；美国国家标准简写为ANSI；日本国家标准简写为JIS。
1.2.2 汽车试验标准的分类
1. 按试验标准适用范围分类
④ 行业标准
1.3.3 试验总结阶段
试验总结包括对试验中发现的问题、观察到的现象进行定 性的分析研究，对测取的数据利用试验统计理论、误差分 析方法进行处理，以确定实测所得的性能指标和各参数间 的关系。对强度、疲劳磨损试验则在试验完毕后，对被试 车辆进行分解、检查与测量，获取试验后的数据。
复习思考题
1. 何为汽车试验？简述汽车试验的必要性。 2. 简述汽车试验的发展趋势。 3. 简述汽车试验的类型。 4. 简述汽车试验标准的分类和特点。 5. 汽车试验一般分为哪几个阶段进行？
没有国家标准又需要在全国某个行业范围内统一技术要求所制定的 标准。我国汽车行业标准简写QC，交通行业为JT。
⑤ 地方标准
对没有国家标准和行业标准又需要在省、自治区、直辖市范围统一 的工业产品的安全、卫生要求，可制定地方标准。
⑥ 企业标准
企业标准是指各汽车生产企业、汽车试验场根据本身特点，参考相 应国际、国家标准而制定的，它仅限于企业内使用。
第二阶段，从第一条“汽车流水生产线”建成至20世纪40 年代。这时产品的可靠性、寿命和性能方面的问题较为突 出，要求通过试验研究加以解决，从而形成了汽车试验研 究体系。此期，汽车试验除借助于其他行业较成熟的技术 和方法外，制定了专业试验方法。道路试验在此阶段得到 了足够的重视。有实力的汽车公司开始建设汽车试验场。
1.1.1 汽车试验的发展历程
汽车试验学
汽车试验学第1章绪论§1.1 汽车试验在汽车工业发展中作用汽车是一种大批量生产、产品性能、质量要求高，结构复杂、使用条件多变的特殊产品，任何设计制造缺陷都可能造成严重的后果。
因此，汽车试验在汽车制造业中显得特别重要，它已成为汽车制造公司重要的竞争手段。
通过试验，可以检验产品设计、制造及结构的先进性、设计思想的正确性、制造工艺的合理性、使用维修的方便性以及各总成部件的工作可靠性。
随着汽车科技的高速发展、汽车用途的日益扩展，需要不断进行理论相关问题研究和试验论证。
这类研究工作都离不开汽车试验。
从汽车零、部件生产的规模化、标准化考虑，需要进行大量的有关改善汽车材料、工艺、可靠性、寿命、磨损及成本等各种基础性或专项性试验。
自20世纪60年代，由日本丰田汽车率先创立的“精益生产”方式。
该生产方式的突出特点是：以最少的投入，产出尽可能多的和最好的产品。
§1.3 汽车试验学的研究内容汽车试验学包括试验方法和试验设备两大要素。
具体内容包括：试验系统的组成及系统特征分析包括系统的静态、动态特性与系统动态特性的测定、系统的负载效应以及实现不失真测量的条件的技术措施。
传感器包括各类车用及汽车试验用传感器的原理、构造、性能及其应用。
信号的调理与传输包括信号的调制与解调、信号的滤波、信号的传输。
试验数据的采集包括计算机数据采集系统和DSP技术。
（Digital Signal Processing 数字信号处理）静态数据处理包括测量误差、测量结果的表达及曲线拟合技术。
动态数据处理包括测试数据的试验评价、动态数据的时域与频域分析、谱分析等技术。
试验设计与试验研究包括试验设计程序、方法与要求，试验规划与设计，试验新理论、新方法的探索。
§1.4 汽车试验的分类一、按试验特征分类室内台架试验室内台架试验的重要特征在于试验不受环境的影响，且可以24小时不停地进行试验。
因此，特别适合于汽车性能的对比试验和可靠性、耐久性试验。

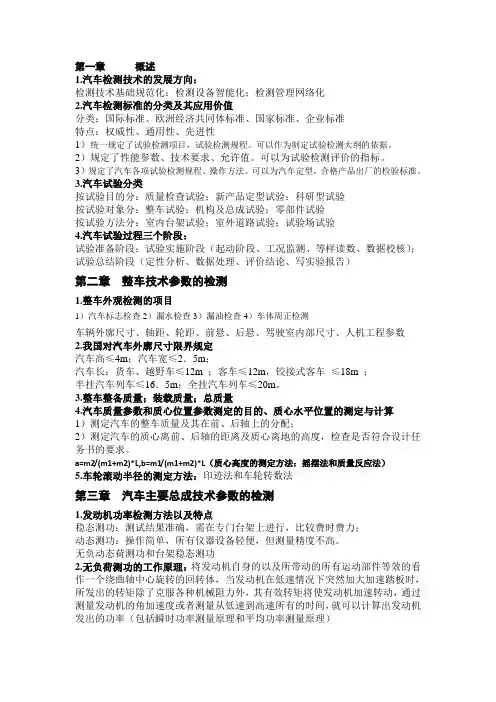

《汽车试验学》考试复习题
第一章概述1.汽车检测技术的发展方向：检测技术基础规范化；检测设备智能化；检测管理网络化2.汽车检测标准的分类及其应用价值分类：国际标准、欧洲经济共同体标准、国家标准、企业标准特点：权威性、通用性、先进性1）统一规定了试验检测项目，试验检测规程。
可以作为制定试验检测大纲的依据。
2）规定了性能参数、技术要求、允许值。
可以为试验检测评价的指标。
3）规定了汽车各项试验检测规程、操作方法。
可以为汽车定型，合格产品出厂的检验标准。
3.汽车试验分类按试验目的分：质量检查试验；新产品定型试验；科研型试验按试验对象分：整车试验；机构及总成试验；零部件试验按试验方法分：室内台架试验；室外道路试验；试验场试验4.汽车试验过程三个阶段：试验准备阶段；试验实施阶段（起动阶段、工况监测、等样读数、数据校核）；试验总结阶段（定性分析、数据处理、评价结论、写实验报告）第二章整车技术参数的检测1.整车外观检测的项目1）汽车标志检查2）漏水检查3）漏油检查4）车体周正检测车辆外廓尺寸、轴距、轮距、前悬、后悬、驾驶室内部尺寸、人机工程参数2.我国对汽车外廓尺寸限界规定汽车高≤4m；汽车宽≤2．5m；汽车长：货车、越野车≤12m ；客车≤12m，铰接式客车≤18m ；半挂汽车列车≤16．5m；全挂汽车列车≤20m。
3.整车整备质量；装载质量；总质量4.汽车质量参数和质心位置参数测定的目的、质心水平位置的测定与计算1）测定汽车的整车质量及其在前、后轴上的分配；2）测定汽车的质心离前、后轴的距离及质心离地的高度，检查是否符合设计任务书的要求。
a=m2/(m1+m2)*L,b=m1/(m1+m2)*L（质心高度的测定方法：摇摆法和质量反应法）5.车轮滚动半径的测定方法：印迹法和车轮转数法第三章汽车主要总成技术参数的检测1.发动机功率检测方法以及特点稳态测功：测试结果准确，需在专门台架上进行，比较费时费力；动态测功：操作简单，所有仪器设备轻便，但测量精度不高。

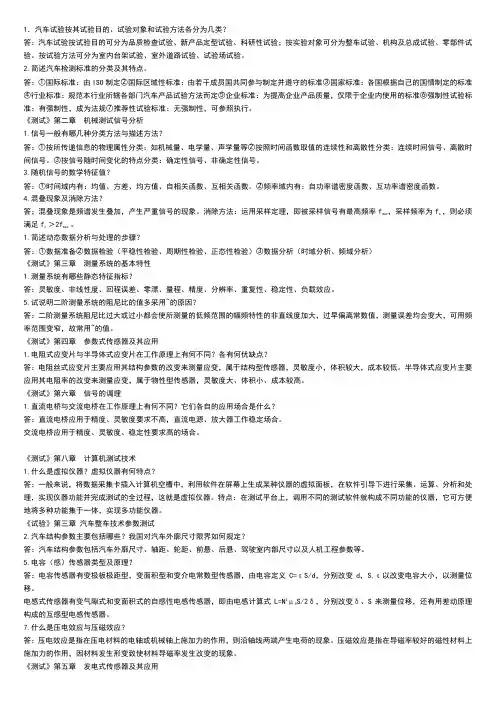

汽车检测与实验
1．汽车试验按其试验目的、试验对象和试验方法各分为几类？答：汽车试验按试验目的可分为品质检查试验、新产品定型试验、科研性试验；按实验对象可分为整车试验、机构及总成试验、零部件试验。
按试验方法可分为室内台架试验、室外道路试验、试验场试验。
2.简述汽车检测标准的分类及其特点。
答：○1国际标准：由ISO制定○2国际区域性标准：由若干成员国共同参与制定并遵守的标准○3国家标准：各国根据自己的国情制定的标准○4行业标准：规范本行业所辖各部门汽车产品试验方法而定○5企业标准：为提高企业产品质量，仅限于企业内使用的标准○6强制性试验标准：有强制性，成为法规○7推荐性试验标准：无强制性，可参照执行。
《测试》第二章机械测试信号分析1.信号一般有哪几种分类方法与描述方法？答：○1按所传递信息的物理属性分类：如机械量、电学量、声学量等○2按照时间函数取值的连续性和离散性分类：连续时间信号、离散时间信号。
○3按信号随时间变化的特点分类：确定性信号、非确定性信号。
3.随机信号的数学特征值？答：○1时间域内有：均值、方差、均方值、自相关函数、互相关函数。
○2频率域内有：自功率谱密度函数、互功率谱密度函数。
4.混叠现象及消除方法？答；混叠现象是频谱发生叠加，产生严重信号的现象。
消除方法：运用采样定理，即被采样信号有最高频率f max，采样频率为f s ，则必须满足f s ＞2f max 。
1.简述动态数据分析与处理的步骤？答：○1数据准备○2数据检验（平稳性检验、周期性检验、正态性检验）○3数据分析（时域分析、频域分析）《测试》第三章测量系统的基本特性1.测量系统有哪些静态特征指标？答：灵敏度、非线性度、回程误差、零漂、量程、精度、分辨率、重复性、稳定性、负载效应。
5.试说明二阶测量系统的阻尼比的值多采用~的原因？答：二阶测量系统阻尼比过大或过小都会使所测量的低频范围的幅频特性的非直线度加大，过早偏离常数值，测量误差均会变大，可用频率范围变窄，故常用~的值。
汽车试验学-教学课件-ppt-作者-徐晓美-第5章-汽车基本性能试验可编辑全文
1.牵引性能试验
试验往返各进行1次，取算术平均值作为试验结果。 绘制各挡牵引力性能曲线：
2.最大拖钩牵引力试验
试验所需仪器及试验道路与汽车牵引性能试验相同。 试验时由试验车拖动负荷拖车运动，试验车动力传动 系均处于最大传动比状态，自锁差速器应锁住。 如果用钢丝绳牵引，两车之间的钢丝绳不得短于15m。
（2）定初速度测定法 分别测量从高速v1滑行至（v1-5）的滑行时间t1和 从低速v2滑行至（v2-5）的滑行时间t2 根据测量数据估算滑行阻力系数和空气阻力系数
2.滑行阻力系数测定
（3）负荷拖车测定法
试验时，负荷拖车牵引试验车，取出试验车半轴，
以去除发动机及传动系摩擦阻力。
测量时，负荷拖车以较低的速度等速牵引试验车
修正后的汽车最高车速为 vmax Va k
k为根据相应规程确定的修正因数，1.00≤ k ≤1.05。
2.最低稳定车速试验
最低稳定车速是指最低的能稳定行驶的车速，该 车速能保证汽车在急速踩下油门踏板时，发动机 不应熄火，传动系不应抖动，汽车能够平稳不停 地加速，且对应的发动机转速不得下降。 最低稳定车速试验按GB/T 12547-2009《汽车最低 稳定车速试验方法》进行。
2.最低稳定车速试验
试验应往、返进行，至少各1次。试验过程中，不 允许为保持汽车稳定行驶而切断离合器或使离合 器打滑，并且不得换挡。 取实测车速的算术平均值为该汽车该挡位的最低 稳定车速。
5.1.3 加速性能试验
加速性能是指汽车从较低车速加速到较高车速时 获得最短时间的能力，它主要用加速时间来衡量。 试验方法按国家标准GB/T 12543-2009《汽车加速 性能试验方法》进行，该标准适用于M类和N类 车辆。
2.最大拖钩牵引力试验
《汽车试验学》教学大纲
《汽车试验学》课程教学大纲一、课程目标《汽车试验学》是理论性、实践性相兼有的车辆工程专业的一门专业选修课，是车辆工程专业学生从事相关试验的基础。
通过本课程的学习，使学生对现代车辆实验的内容、方法、使用的仪器及试验原理有较全面地了解，并能够对所测数据进行处理与分析。
培养学生初步的科学研究能力，为其进一步的汽车设计以及研究和处理工程技术问题奠定科学技术基础。
通过本课程的理论学习，使学生具备如下知识和能力：1.培养学生善于勇于发现、分析问题、综合动手解决问题的能力。
2.能够参照相关标准和规范，对汽车基本性能实验进行方案制定、实验测试、数据处理及指标评价，熟悉典型测试设备的工作原理并合理的选取测试工具。
3.能够对汽车典型总成（发动机、变速器等）的常规实验项目进行方案制定、实验测试及数据处理。
4.能够对汽车排气污染物及噪声进行测定，熟悉检测原理，依据相关国家标准评判车辆环保特性。
5.培养学生具有自主学习和终身学习的意识，有不断学习和适应发展的能力。
二、课程教学的内容及学时分配1.课程理论教学内容及要求《汽车试验学》课程主要以讲授、讨论、实验课为主，以课堂测验、课后作业为辅。
结合多媒体教学、启发式教学、结合配套实验课教学。
本课程目标、知识单元与学时分配见表1。
表1 课程目标、知识单元与学时分配2.课程实验教学内容及要求《汽车试验学》课程实验注重基础知识、基本技能的培养，以加强学生基本汽车测试技术训练，着重于试验操作和实践技能的训练。
通过课程实验，熟练掌握汽车常用传感器、汽车试验常用物理量测量方法及仪表、汽车试验信号采集系统、汽车典型总成试验与测试、汽车整车性能试验。
通过实验，使学生具备如下知识和能力：1）、学会汽车整车以及各总成部件测试设备和仪器的操作、报告撰写基础知识，培养学生在实验中提出问题、分析问题、解决问题的能力和对实验数据的综合处理、归纳分析、得出实验结论的能力。
2）、通过该实验课的基本训练，使学生学会正确使用各种汽车整车以及各总成部件测试设备和仪器，训练提高学生的实际动手能力。
《汽车试验设计与数据处理》课程教学大纲
《汽车试验设计与数据处理》课程教学大纲Automobile Experimental Design and Data Processing学分：1.5 总学时：24 理论学时：24 实验/实践学时：0一、课程性质与任务《汽车试验设计与数据处理》课程是车辆工程专业的一门专业选修课，本课程共24学时，1.5学分，考查课。
《汽车试验设计与数据处理》系统介绍了汽车试验的目的与意义、产生和起源、形成和发展、实施途径等，其内容有汽车试验基础，汽车试验设备与设施，整车技术参数的测量，汽车环境保护特性测量，汽车基本性能试验，汽车可靠性试验，汽车碰撞试验，汽车总成与零部件试验及汽车虚拟试验技术。
广泛吸收国内外先进技术成果，重点反映当前汽车试验科学的发展动态，特别注重汽车试验学理论的正确应用，突出汽车试验学的实施方法，有利于培养学生理论联系实际的学习及分析问题和解决问题的能力。
二、课程的基本要求学习本课程后，应达到下列基本要求：1. 了解汽车试验的目的与意义、产生和起源、形成和发展、实施途径等，了解当前汽车试验科学的发展动态；2. 掌握汽车可靠性试验，汽车碰撞试验，汽车总成与零部件试验及汽车虚拟试验技术。
三、先修课程先修课程：汽车构造、汽车理论。
四、主要参考教材[1] 郭应时.《汽车试验学》.北京:人民交通出版社,2005.五、课程内容（一）汽车试验基础主要内容：概述；汽车试验标准；汽车试验管理与实施；试验报告。
重点：汽车试验管理与实施、试验报告。
难点：汽车试验标准。
教学要求：了解概述；汽车试验标准，掌握汽车试验管理与实施、试验报告。
（二）汽车试验设备与设施主要内容：典型试验设备；典型试验设施；汽车试验场。
重点：典型试验设备。
难点：典型试验设施、汽车试验场。
教学要求：了解典型试验设施、汽车试验场，掌握典型试验设备。
（三）整车技术参数的检测主要内容：汽车几何参数测量；质量参数测量。
重点：质量参数测量。
难点：汽车几何参数测量。
汽车可靠性试验概述PPT(共 60张)
§5.1 汽车可靠性试验概述 §5.2 汽车可靠性试验目的 §5.3 汽车可靠性试验分类 §5.4 汽车可靠性试验规划 §5.5 汽车整车可靠性试验评价 §5.6 汽车可靠性试验抽样
第五章 汽车可靠性试验
1 汽车可靠性试验概述
可靠性试验类型很多，在汽车产品研制、生产的各个 阶段，随着试验的目的、要求和试验对象的变化，试验人 员应做出不同的选择。通常有： 按试验场所分：
现场试验、试验场试验、实验室试验
按试验的破坏情况分：
破坏性和非破坏性试验
按试验条件分：
常规性寿命试验、加速寿命试验、强制老化试验等
按试验对象分：
第五章 汽车可靠性试验
§5.1 汽车可靠性试验概述 §5.2 汽车可靠性试验目的 §5.3 汽车可靠性试验分类 §5.4 汽车可靠性试验规划 §5.5 汽车整车可靠性试验评价 §5.6 汽车可靠性试验抽样
第五章 汽车可靠性试验
8 TUTE—汽车与交通学院
§5.3 汽车可靠性试验分类
§5.3 汽车可靠性试验分类
第五章 汽车可靠性试验
4 TUTE—汽车与交通学院
§5.1 汽车可靠性试验概述
故障举例
致命故障： 转向失灵、制动失灵、发动机报废等 严重故障： 制动跑偏、油底壳破裂等 一般故障： 雨刷器失灵、保险烧等 轻微故障： 连线脱落、零部件松动等
3. 什么是汽车可靠性试验？
为了分析、评价、验证和提高汽车产品可靠性水平而进行的试验。
3. 对试验结果进行失效机理分析
通过可靠性试验，暴露产品在设计、制造、使用、维护、管理方
面存在的问题和薄弱环节，找出失效原因，提出改进方案，从而使汽
车的可靠性水平不断得以提高。
中职教育-《汽车实验学》第二版课件：第五章 汽车基本性能试验(四).ppt
第四节 操纵稳定性试验
• 2.试验方法 • 稳态回转试验有两种试验方法，定转向盘转角连
续加速法和定转向半径法。这两种方法具有同等 效力，试验结果都予以承认。 • 1）定转向盘转角连续加速法 • 优点:是试验是一个连续过程，容易记录到汽车转 向特性的转折点，如汽车在多大侧向加速度时由 不足转向变为中性转向或过多转向，以至发生侧 滑等。由于试验是连续进行的，汽车转2～3周即 可完成整个试验。
第四节 操纵稳定性试验
• 汽车操纵稳定性是指驾驶员在不感到过分紧张、疲劳的条 件下，汽车遵循驾驶员通过转向系及转向车轮给定的方向 行驶，在遇到外界干扰时，能够抵抗干扰而保持稳定行驶 的能力。
• 汽车是在一个复杂的环境中行驶的。由于受道路、交通状 况的影响，汽车有时直线行驶，有时沿曲线行驶。出现意 外情况时驾驶员还要做出紧急转向、制动等操作，以求避 免事故。此外，汽车行驶中还不断受到地面不平和风力等 外界因素的干扰。因此汽车应具备良好的操纵稳定性能。
第四节 操纵稳定性试验
• 2.试验数据的处理及评价指标 • 1）转向盘转角阶跃输入试验数据处理 • 各测量变量的稳态值，采用进入稳态后的均值。若汽车前
进速度的变化率大于5％，或转向盘转角的变化超出平均 值的10％，本次试验无效。 • （1）稳态侧向加速度值，按下述两种方法之一确定： • （2）横摆角速度与侧向加速度的响应时间； • （3）横摆角速度峰值响应时间； • （4）横摆角速度超调量为： • （5）横摆角速度与侧向加速度总方差，分别按下式确定： • （6）“汽车因素”TB，由横摆角速度峰值响应时间乘以 汽车质心稳态侧偏角求得。
第四节 操纵稳定性试验
• 2）转向盘转角脉冲输入试验数据处理 • 在一次试验中，所记录的汽车车速和转向盘转角时间历程
汽车试验学总结
一、汽车试验学的发展阶段：①第一阶段，从第一辆汽车的研制开始至福特公司建成的“汽车流水生产线”，汽车试验主要以研发性试验和道路试验为主，主要方法是操作体验和主观评价；②第二阶段，从福特公司建成全世界第一条汽车总装生产流水线至20世纪40年代，在此阶段，道路试验得到了足够的重视，有实力的大公司开始建设汽车试验场，汽车试验由手工生产阶段的操作体验、主观评价发展为仪器检测、客观评价；③第三阶段，从20世纪40年代至20世纪70年代，汽车试验技术进入一个新的发展时期，大量的基础性研究工作推动了试验技术的发展，电子测量技术的应用在现代汽车试验中占有十分重要的作用，自20世纪60年代丰田公司创立精益生产方式开始，国际上有影响的大公司开始拥有自己的汽车试验场；④第四阶段，20世纪70年代以后，汽车工业发展不仅保持了大规模、多品种和高科技，而且出现了一些新的更科学、更合理的生产组织管理制度，汽车试验技术也得到了同步的提高和完善，电子计算机的应用对汽车试验起到了巨大的促进作用。
二、汽车试验的目的与分类：1.汽车试验的目的：是为了对产品的性能进行考核，使其缺陷和薄弱环节得到充分暴露，以便进一步研究并提出改进弈剑，以提高汽车性能。
2.①按实验目的分：研究型试验，新产品定型试验，品质检查试验；3.②按对象分：整车性能试验，总成试验，零部件试验；4.③按试验产所分：实验室台架试验，试验场试验，室外道路场地试验。
三、试验标准的分类1.国际标准：国际标准化组织ISO（International Standards Organization）制定2.国际区域性标准：欧洲经济委员会ECE（Economic Commission of Europe）和欧洲共同体EEC（European Economic Community）3.国家标准：我国国家标准简称GB；美国国家标准ANSI（American National StandardsInstitute）；日本国家标准简写JIS4.行业标准：我国汽车行业标准简写为QC，交通行业JT；美国汽车工程师学会SAE（Societyof Automotive Engineer）；美国《联邦机动车安全法规》FMVSS（Federal Motor Vehicle Safety Standards），是目前世界上最全面、最严格的汽车安全法规；日本汽车工程师协会JSAE（Japanese Society of Automotive Engineer）制定的日本汽车工业通用标准JASO（Japanese Automobile Standards Organization）5.企业标准：各汽车生产企业、汽车试验场，根据本身特点，参考相应国际、国家标准制定的，只限于本企业内使用，通常企业标准严于国家标准和国际标准。
03汽车试验设备与设施
1- 透镜 2- 灯 3- 反射镜 4- 梳状光电管 5- 光栅
mV- 格子列上移动的 光点速度 P/mV- 明暗间隔的 脉冲列周期 f =mV/P - 频率 频率 f 与速度 V 成正比
6- 聚光透镜
传感器工作原理示意图
12
第3章 汽车试验设备与设施
汽车试验学
§3.1 典型试验设备
二、燃油消耗量测量仪
(a)
(b)
21
陀螺仪进动性原理图
第3章 汽车试验设备与设施
§3.1 典型试验设备
汽车试验学
陀螺仪的两个基本特性
两个基本特性解释
按动量矩定理，陀螺仪运动时存在关系式：
d H 式中： 转子绕定点转动时的动量矩； L —陀螺仪受的外力矩。 dH — L dt dH dt=0时， L 当 dH 为常数，即 dH 的大小和方向都不变，表现 dt L L 为定向性。 t d dt
以日本小野测器公司的 LC-6765车速仪为例 说明其检测原理。
10
第3章 汽车试验设备与设施
§3.1 典型试验设备
汽车试验学
一、车速测量仪 2、非接地式车速仪
以LC-6765车速仪为例
11
第3章 汽车试验设备与设施
§3.1 典型试验设备
汽车试验学
车速仪传感器工作原理
V- 点光源移动速度 m- 光学系统的放大率
试验车受力状况示意图
32
第3章 汽车试验设备与设施
§3.1 典型试验设备
汽车试验学
四、负荷拖车
负荷拖车的工作原理
试验时，试验车拖挂负荷拖车后的受力状况如图所 示，其受力平衡方程式为：
PK P W Pf P g
汽车试验技术317页完整版教学课件汇总全书电子教案
测试系统的静态特性
５)重复性：重复性表示测量系统在同一工作条件下， 按同一方向作全量程多次(至少3次)测量时，对于同一个激 励量其测量结果的不一致程度，如图2-6所示，重复性误差 为随机误差，引用误差表示形式为：
测试系统的静态特性
６)准确度：准确度是指测量仪器的指示接近被测量真 值的能力。准确度是重复误差和线性度等的综合。 为了方 便对比，大多数测量仪器或传感器的准确度是用无量纲的百 分比误差或满量程百分比误差来表示的：
NVH试验的标准主要有«GB1495-2002汽车加速行驶 车外噪声限值及测量方法»«Q/HMA6054-2011汽车车内噪 声试验方法»(企业标准，下同)等；
可靠性试验的标准主要有«Q/HMA6010-2010轿车耐 久试验方法»«Q/HMA6070-2012微型车耐久试验方法»等；
零部件试验的标准主要有«GB/T228.1-2010金属材料 拉伸试验第1部分:室温试验方法»«GB8410-2006汽车内饰材 料的燃烧特性» 等；评价试验的标准主要有«Q/HMD30012009汽车商品性主观评价»等。
测试系统的静态特性
理想的静态量测量装置应具有单调、线性的输入输出 特性，其斜率为常数。 在这种情况下，仪器的灵敏度就等 于特性曲线的斜率，即
当特征曲线无线性关系时，灵敏度的表达式为
测试系统的静态特性
上述定义与表示方法都是指绝对灵敏度，另一种实用 的灵敏度表示方法是相对灵敏度，相对灵敏度kr 的定义为
第一节 第二节 第三节 第四节
汽车试验的发展概况 汽车试验的目的与分类
试验设备 试验标准
第一节
汽车试验的发展概况
汽车试验工程伴随汽车工业的建立和发展而逐渐成长起 来，汽车工业发展到今天的水平，与汽车试验研究工作是分 不开的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.1 动力性试验
5.4 操纵稳定性试验
5.2 燃料经济性试验 5.5 平顺性试验
5.3 制动性试验
5.6 通过性试验
5.1.1 滑行试验 5.1.2 车速试验 5.1.3 加速性能试验 5.1.4 爬坡试验 5.1.5 牵引性能试验
• 试验目的：
▫ 检查汽车底盘技术状况和调整状况 ▫ 测定汽车道路行驶阻力
c=771.6m2/s2；s为初速度为50km/h时的滑行距离，m。
• 取换算后两个方向滑行距离的平均值作为试验结 果。绘制车速—距离、车速—时间曲线。
• 滑行阻力包括滚动阻力、空气阻力和传动系的 摩擦阻力等。
▫ 低速滑行试验测量出的滑行阻力系数，可近似为滚 动阻力系数
▫ 高速滑行试验测量出的滑行阻力系数，可近似看成 由滚动阻力和空气阻力两部分组成
滑行减速度为 dv 100 ( 1 1 )
50
100
v0t1 v0t2
1 2
dv dt
t12
1 2
dv dt
t22
dt t2 t1 t2 t1
滑行阻
dv dt
滑行阻力系数为
f Fh mg
（2）定初速度测定法
• 分别测量从高速v1滑行至（v1-5）的滑行时间t1和 从低速v2滑行至（v2-5）的滑行时间t2
• 评价：
▫ 初速度50km/h时的滑行距离和滑行时间 ▫ 测定滑行阻力系数
• 滑行试验选在试验道路的中段800m～1000m长度 进行，关闭汽车门窗，其他试验条件参照《汽车 道路试验方法通则》的规定。
• 试验时，以（50±0.3）km/h的车速匀速行驶，当 行驶到试验区段起点时，迅速踩下离合器踏板， 将变速器挂空挡进行滑行，直至停车。
L
（1）直线跑道上的最高车速试验
单方向试验
• 试验需连续5次重复进行，风速在车辆行驶方向的
水平分量不超过2m/s。
• 考虑风速修正最高车速
• 最高车速
v m a x
1 3
3
Vi
i 1
vi vri v fi f
（2）环形跑道上的最高车速试验
• 汽车以最高车速在环形跑道上行驶，记录汽车行
▫ 最高车速试验
① 直线跑道双方向试验 ② 直线跑道单方向试验 ③ 环形跑道试验
▫ 最低稳定车速试验
（1）直线跑道上的最高车速试验
双方向试验
• 测量试验单程所用的时间ti。试验中车辆行驶速度
变化不应超过2%。每个方向上的试验不少于3次，
所用时间6个“ti”的变化不超过3%。
vm a x
3.6 t
• 试验时，将试验车辆的变速器和分动器（如果有） 置于所要求的挡位，从发动机怠速转速开始，使 汽车保持一个较低的能稳定行驶的车速行驶并通 过试验路段。
• 通过测速仪或车速行程测量装置观察车速，并测 定汽车通过100m试验路段时的实际平均车速。
• 在汽车驶出试验路段时，立即急速踩下油门踏板， 发动机不应熄火，传动系不应抖动，汽车能够平 稳不停顿地加速，且对应的发动机转速不得下降。
• 滑行阻力系数的测定通常采用定距离测定法、 定初速度测定法和负荷拖车测定法。
（1）定距离测定法 • 试验前，在试验场地选定长100m的测量路段，并
将其分为两段，每段各50m。然后反复预试，找 出该车在（20±2）s时间内滑行通过100m路段的 滑行初速度，一般在20km/h左右。
（1）定距离测定法 • 试验时，使汽车匀速接近测量段起点，在到达起
• 如果这些条件不能满足，则应适当提高试验的车 速，然后重复进行，直到找到满足前述条件的汽 车最低稳定车速。
• 试验应往、返进行，至少各1次。试验过程中，不 允许为保持汽车稳定行驶而切断离合器或使离合 器打滑，并且不得换挡。
• 取实测车速的算术平均值为该汽车该挡位的最低 稳定车速。
• 加速性能是指汽车从较低车速加速到较高车速时 获得最短时间的能力，它主要用加速时间来衡量。
• 修正后的汽车最高车速为 vmax Va k
k为根据相应规程确定的修正因数，1.00≤ k ≤1.05。
• 最低稳定车速是指最低的能稳定行驶的车速，该 车速能保证汽车在急速踩下油门踏板时，发动机 不应熄火，传动系不应抖动，汽车能够平稳不停 地加速，且对应的发动机转速不得下降。
• 最低稳定车速试验按GB/T 12547-2009《汽车最低 稳定车速试验方法》进行。
• 记录车速从50km/h开始到停车整个滑行过程的滑 行时间和滑行距离。
• 滑行过程中，应保持汽车直线行驶，尽可能不转 动转向盘，不允许使用制动器。
• 试验至少往返各滑行一次，并且往返区段应尽量 重合。
• 由于滑行初速度较难准确地控制在50km/h，为使
试验结果具有可比性，应将实测的滑行距离换算
点的瞬间，迅速分离离合器，使变速器置空挡， 让汽车滑行通过100m，时间应控制在（20±2）s， 否则重做。测定通过开始50m路段和整个100m路
段的滑行时间t1和t2。
• 试验往返测量至少3次。若测量重复性差，应进行 补充试验，直至合格。
（1）定距离测定法
50m和100m的滑行时间可列出下述方程组
驶一圈所用时间ti。试验至少进行3次，且不对方
向盘施加任何动作修正行驶方向。每次的测量时
间ti的差异不超过3%。
• 最高车速计算为：
Va
3.6 t
L
（2）环形跑道上的最高车速试验 • 用环形跑道测量最高车速，需采用经验因数修正
速度Va，尤其要考虑环形跑道离心力的影响及随
之发生的汽车方向变化。
• 根据测量数据估算滑行阻力系数和空气阻力系数
（3）负荷拖车测定法
• 试验时，负荷拖车牵引试验车，取出试验车半轴，
以去除发动机及传动系摩擦阻力。
• 测量时，负荷拖车以较低的速度等速牵引试验车
行驶。测出拖钩牵引力可视为滚动阻力，即汽车
的滑行阻力。
• 滑行阻力系数为： f
Pf
mg cos
• 车速试验包括
成标准滑行初速度v0=50km/h下的滑行距离 s b b2 ac 2a
a为计算系数，a
v02 bs s2
，1/s2；v0′为实测滑行初速度，m/s；
b为常数，当汽车总质量≤4000kg且滑行距离≤600m时，b=0.3，
其他情况下b=0.2；s′为实测滑行距离，m；c为常数，
