【机械要点】20路脉冲控制仪接线方式和设置方法实例介绍
脉冲输出控制步进电机接线
无论时隔多久，我依然清楚的记着，那些年，我们曾拥有的美好。依稀记
信号的高端为公用端，与控制器的 24V 共用一个 电源，因此，Y1 和 Y2 的输出端与驱动器的输入 端之间必须串联两支 2K 欧姆的限流电阻。 注意：Y1 和 Y2 连接步进电机驱动器时必须 加接 2K 的限流电阻，参见下图，否则会损坏驱
电压或电流信号，通常将两组信号的高端并联接 到供电电压的正极，控制器输出信号接到信号的 低端（负极）。 一般驱动器输入信号为 5V，需要一个 5V 的 电源来供电，如果没有 5V 的电源就要增加供电
的复杂性。现在介绍一种可以与控制器供电共用 24V 电源的接线方法，将脉冲 PU 和方向 DR 两组 输入信号的高端并联接到 24V 正极，控制器的输 出信号通过串联 2K 电阻接到驱动器，具体接线 参见下图：
脉冲输出接线 单轴步进电机控制：参见图中的 Y1 作为脉 冲输出端，Y2 作为脉冲输出端，图中有控制器的 脉冲输出端与步进电机驱动器的具体接线原理， 脉冲输出端 Y1 连接步进电机驱动器的 PU 端，方
向控制端 Y2 连接 DR 端。驱动器必须设置为脉冲 +方向的方式，PU 端为脉冲方式，DR 端为方向控 制端。控制器的地线 EG 与驱动器的电源负极-V 相连，控制器的供电为 24V，步进电机驱动器的 电源则根据不同厂家及型号、遵照其说明书要求 连接所需的电源。图中，步进电机驱动器的输入
1ci0f6c7b 易博/
无论时隔多久，我依然清楚的记着，那些年，我们曾拥有的美好。依稀记
动器。 多轴步进电机控制： 多轴步进电机控制采用具有多路脉冲输出 的控制器，需要多轴控制的需要时选择多轴控制 器。多轴步进控制与单轴控制原理相那些年，我们曾拥有的美好。依稀记
图，图中是两轴步进控制原理图，X 轴由 Y1 输出 脉冲，Y2 作为方向控制端，Y 轴由 Y3 输出脉冲， Y4 作为方向控制端。 两轴步进控制接线原理图
脉冲仪器操作方法

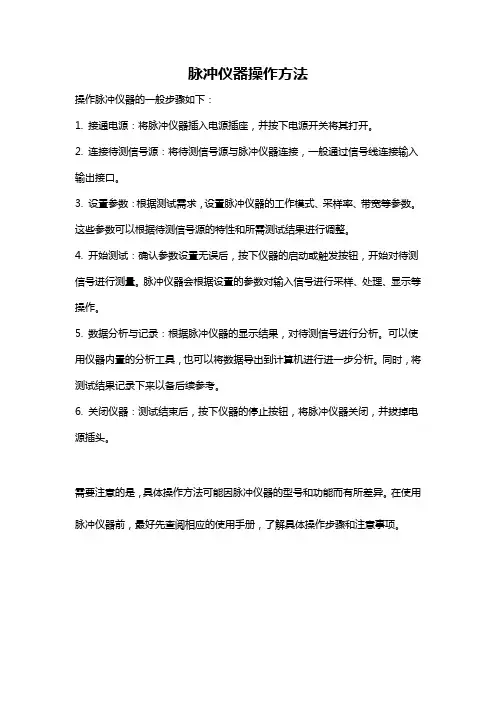

脉冲仪器操作方法
操作脉冲仪器的一般步骤如下：
1. 接通电源：将脉冲仪器插入电源插座，并按下电源开关将其打开。
2. 连接待测信号源：将待测信号源与脉冲仪器连接，一般通过信号线连接输入输出接口。
3. 设置参数：根据测试需求，设置脉冲仪器的工作模式、采样率、带宽等参数。
这些参数可以根据待测信号源的特性和所需测试结果进行调整。
4. 开始测试：确认参数设置无误后，按下仪器的启动或触发按钮，开始对待测信号进行测量。
脉冲仪器会根据设置的参数对输入信号进行采样、处理、显示等操作。
5. 数据分析与记录：根据脉冲仪器的显示结果，对待测信号进行分析。
可以使用仪器内置的分析工具，也可以将数据导出到计算机进行进一步分析。
同时，将测试结果记录下来以备后续参考。
6. 关闭仪器：测试结束后，按下仪器的停止按钮，将脉冲仪器关闭，并拔掉电源插头。
需要注意的是，具体操作方法可能因脉冲仪器的型号和功能而有所差异。
在使用脉冲仪器前，最好先查阅相应的使用手册，了解具体操作步骤和注意事项。
JMC20型无处点脉冲控制仪使用说明书

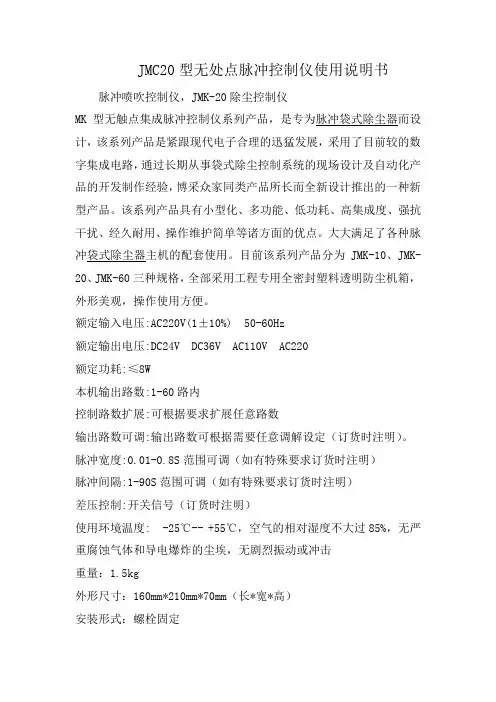

JMC20型无处点脉冲控制仪使用说明书脉冲喷吹控制仪，JMK-20除尘控制仪
计，该系列产品是紧跟现代电子合理的迅猛发展，采用了目前较的数字集成电路，通过长期从事袋式除尘控制系统的现场设计及自动化产品的开发制作经验，博采众家同类产品所长而全新设计推出的一种新型产品。
该系列产品具有小型化、多功能、低功耗、高集成度、强抗干扰、经久耐用、操作维护简单等诸方面的优点。
大大满足了各种脉
20、JMK-60三种规格，全部采用工程专用全密封塑料透明防尘机箱，外形美观，操作使用方便。
额定输入电压:AC220V(1±10%)50-60Hz
额定输出电压:DC24V DC36V AC110V AC220
额定功耗:≤8W
本机输出路数:1-60路内
控制路数扩展:可根据要求扩展任意路数
输出路数可调:输出路数可根据需要任意调解设定（订货时注明）。
脉冲宽度:0.01-0.8S范围可调（如有特殊要求订货时注明）
脉冲间隔:1-90S范围可调（如有特殊要求订货时注明）
差压控制:开关信号（订货时注明）
使用环境温度: -25℃-- +55℃，空气的相对湿度不大过85%，无严重腐蚀气体和导电爆炸的尘埃，无剧烈振动或冲击
重量：1.5kg
外形尺寸：160mm*210mm*70mm（长*宽*高）
安装形式：螺栓固定。
脉冲控制仪设备安全操作规程
脉冲控制仪设备安全操作规程1. 前言脉冲控制仪是一种常用的电子设备，用于控制和监测脉冲信号的参数。
在使用这种设备时，必须要遵循一些基本的操作规程，以确保操作的安全性以及设备本身的稳定性。
本文将介绍一些脉冲控制仪设备的安全操作规程，帮助读者正确认识并正确使用这种仪器。
2. 设备介绍脉冲控制仪是一种用于控制和监测脉冲信号的设备，主要应用于科学研究、工业生产以及军事领域等。
目前市面上常见的脉冲控制仪设备一般都有多种控制和操作模式可以选择，比较常见的有脉冲宽度调制（PWM）、脉冲计数器、脉冲喷墨仪等。
3. 操作规程3.1. 确认机器电源在操作脉冲控制仪设备之前，需要确认该设备的电源是否已经插好并打开。
当确认电源无异常时，再进行下一步的操作。
3.2. 连接监测器在进行脉冲信号的控制和监测之前，需要将监测器与脉冲控制仪设备连接。
通常而言，监测器和脉冲控制仪设备的连接应按照设备说明书上的要求进行。
3.3. 计算脉冲参数在设备连接好之后，需要进行脉冲参数的计算和设置。
通常来说，脉冲参数要根据当前的实际情况进行设置，以确保最终控制的效果达到预期。
3.4. 进行操作在确认设备连接和参数设置都无误之后，可以进行脉冲控制和监测操作。
在进行操作时，需要确保手部、身体等部位远离设备和监测器，以及任何有可能导致身体损伤的材料或工具。
3.5. 操作结束在操作结束时，需要及时关闭脉冲控制仪设备的电源，并断开与监测器的连接。
同时，还需要对设备进行检查，确认设备和周边环境安全无异常后，再进行下一步的操作。
4. 操作注意事项4.1. 设备保养为保证脉冲控制仪设备的稳定性和寿命，需要经常对设备进行保养和维护。
保养和维护操作前，需要确认设备处于关闭状态，并断开电源连接。
4.2. 安全操作在使用脉冲控制仪设备时，需要注意手部、身体等部位远离设备和监测器。
同时，还需要避免任何有可能导致身体损伤的材料或工具接近设备。
4.3. 环境要求在使用脉冲控制仪设备时，需要确保操作环境清洁干燥，且温度适宜。
脉冲控制仪使用说明
广泛应用于窑炉，水泥立窑、矿山等行业的除尘清灰系统中。
4、控制仪参数
根据除尘器清灰要求设定脉冲控制仪的脉冲宽度、脉冲间隔、周期间隔、输出路数的参数值使除尘器运行阻力保持在设定范围之内。主要参数如下：
脉冲宽度：控制仪每次输出一路驱动电压，驱动电压持续的时间；
脉冲控制仪上的输出指示二极管依次显示每路驱动电压的输出状态，使控制仪输出状态直观清晰；
数码管显示区显示每个参数运行的计时时间和在参数设定时显示参数设定值；
脉冲控制仪器件采用集成电路提高了产品的稳定性和可靠性；
脉冲控制仪采用全密封塑料外壳，外形美观，防尘性能好；接线位置、脉冲控制仪安装孔位置设计合理，便于现场接线安装使用。
6、若所有的电磁阀不动作，请检查阀公共端是否接触良好；
7、控制仪上电后Байду номын сангаас数码管显示或按键不正常，可能MCU电路损坏,请立即联系我们的售后人员；
八、售后服务
产品整机保修一年，一年后免工时费维修。
3、特点及应用
脉冲控制仪采用工业级芯片作为控制核心；
在印刷线路板上有明显的设置标志，可方便的进行控制仪的清灰参数设置；
控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态；
各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。
4、数码显示:控制仪运行时，显示的是脉冲宽度、脉冲间隔或周期间隔的剩余时间；停止运行时，显示“----”；参数设置时，显示当前参数的设置值。
5、最大输出路数：控制仪最大路数设置通过设置“输出路数”参数设定。
无触点集成电路脉冲控制仪说明书
无触点集成电路脉冲控制仪一、概述：WMK—4型WMK—4B型分为10、12、14、16、18、20位门，电压分别有24V、30V、36V、90V、110V各种，采用先进的CMOS数字集成电路，可近控硅输出性能可靠，调试方便，维修容易。
JMK—10型、WMK—20型，集成电路脉冲控制器，设计了数字设定电路（即10型机10门输出任意设定。
20型机20门输出10门以上任意设定）。
使用时可在全部输出门数范围内选取所需要的门数，两机显示采用LED共阴数码管，美观清晰。
二、主要技术指标：1、脉冲间隔：0.8秒—30秒。
2、脉冲宽度：0.01秒—0.5秒。
3、使用温度：-20℃—+45℃。
4、电源电压：220V、50HZ、±20%。
5、输出电压分别有：24V、30V、36V、90V、110V（超出上述规格订货时可注明）。
6、整机功耗：≤40W.7、外型：100×200×300㎜。
8、重量：约4㎏。
三、使用：1、将带输出线的矩型插头插入机箱后孔内，输出线的另一端分别与电磁阀的一端相连接，电磁阀的另一端接在公共线排最后，导线颜色也不同。
2、将电源插头插入220V交流电源。
3、打开电源开关指示灯应亮。
4、调节脉冲间隔和脉冲宽度旋扭达适当为止。
四、维修和注意事项：1、接头严禁虚焊和接触不良，单机输出线只能单机使用，切不可互相连接。
2、更换保险管不能大于2A，严禁用导线或其它电物代替代保险管。
3、电磁阀和连接导线不应出现短路，漏电现象，要经常检查对地电阻大于2兆欧。
4、配接电磁阀或检修仪器故障时，请关掉电源，以免发生事故。
本厂对产品实行“三包”，保修半年，厂内设有维修服务部，负责向用户供应另配件及修理业务。
如有需要可上门服务。
D20维护和使用手册
D20系列RTU软件使用及维护手册长春华信自动化工程有限公司二零零四年二月第一章D20系列RTU硬件组成D20 RTU系统组成D20系列RTU，硬件由以下几部分组成：●D20主机●D20的I/O模块●通讯单元●辅助电源一、D20主机1．机箱组成D20 M的机箱设计成VME-欧洲卡样式，由以下模块组成：♦D20 M主处理器板（一个平置的双倍欧洲卡槽口）♦D20电源（占三个立式欧洲卡槽口）♦D20M+SS接线板（7个RS232串口，1个维护口，2个HDLC口）机箱采用标准的槽口，提供电缆和串口的接口。
电源开关、测试点和指示灯都装在D20M模块的前面。
2．D20 M的通信接口包括●两个HDLC通信口，用于与外设I/O模块进行通信。
●两个RS-232 9600波特的维护口●七个面向字节的异步RS232通信口。
七个串行口是可编程的、并用于对SCADA/EMS主站的通信与/或对其它串行设备的通信，诸如智能仪表等等。
（1）HDLC口（×2）：♦D20 LINK：RTU对D20外设I/O的内部通信♦串行链路：HDLC，250KBPS，RS-485对绞线对，变压器隔离，2线制，半双工，MANCHESTER编码，×.25格式的规约（2）WESMAINT 口♦维护与组态用♦RS232，9600波特，XON/OFF握手（3）七个RS232串行口：♦50至38400波特（可编程）♦TXD，RXD，CTS，RTS，DCD信号♦DB9连接器♦IRIG-B卫星时钟接口3．LED显示主板：♦RUN ：绿，正常运行时闪♦HALT：红，起机时闪，正常运行时不亮；若一直亮，表示主板运行故障♦FAIL ：红，起机时闪，正常运行时不亮；若一直亮，表示主板运行故障电源：♦-12V：绿♦+12V：绿♦+5V：绿♦+48V：绿背板：♦DS1：绿，+5V指示4．机械方面（1）尺寸♦D20 M的逻辑板：6.3＂（16.3CM）×9.187＂（23.35CM）——水平安装在D20 M机箱内♦D20 M的端子板：1.75＂（4.4CM）×19＂（48CM）×8.25＂（21CM）[H×W×D]（高×宽×深）（2）重量D20 M机箱总成，带有D20 M、D20电源及D20 M端子板，约5.5kg。
《DWPC-20-DC24电磁脉冲控制器》使用说明书
VERSION：A电磁脉冲控制器使用说明书Suitable for DWPC-20-DC24ZhouPan technology2015/5/6 Wednesday产品十大特色：1、微电脑自动控制，智能定时、稳定可靠；2、具有20路脉冲阀控制能力，更好的适应现场需求；3、脉冲宽度、脉冲间隔、周期间隔、输出路数自由设置，方便快捷；4、设备运行/停机按键切换，方便现场操作和检查；5、设置功能，按键快速调整参数，节省操作时间；6、卡扣式安装，可方便安装在仪表面板上；7、具有外部短路保护功能，避免因线路短路造成设备损坏；8、具有过压、欠压保护能力，设备运行更加可靠；9、宽电压输入(85-220)V均可，尤其适应现场电压不稳的情况；10、后端大电流隔离接线端子，使拆卸、更换以及检测更加方便。
⏹概述脉冲控制仪是脉冲式布袋除尘器喷吹清灰系统的主要控制装置，它的输出信号控制脉冲电阀，使喷吹压缩空气对过滤袋循环清灰，除尘器的阻力保持在设置范围内，以保证除尘器的处理能力和收尘效率。
本产品是自主开发的新一代产品，采用可编辑程序微电脑控制芯片，电路采用抗高干扰设计，具有短路、过压保护功能，并且使用方便。
术语定义：脉冲宽度：控制仪输出一个电信号控制脉冲阀开启持续的时间（秒）。
脉冲间隔：控制仪输出控制两个脉冲阀开启的间隔时间（秒）。
周期间隔：控制仪控制所有脉冲阀开启一次后的停歇时间（秒）。
输出路数：控制仪控制脉冲阀的个数。
⏹技术指标1、待机功耗：0.1W2、输入电压范围：(85-220)V AC3、额定电压：220VAC4、额定输出电压：24VDC5、额定输出电流： 1.2A6、脉冲间隔设定范围：0.1-9999秒7、脉冲宽度设定范围：0.1-9999秒8、周期间隔设定范围：0.1-9999秒9、输出路数：20路(可根据需要配置1-20路)10、外形尺寸：80*160*80mm11、安装方式：柜装、卡扣式12、使用环境：-10℃--+60℃，干燥避开强电磁场，注意防尘。
脉冲测试仪操作使用方法
脉冲测试仪操作使用方法一、电流取样器：电流取样器外型及接线图高压闪络测试时，电流取样器红、黑接线柱与测试线红、黑夹子对应连接，并将电流取样器平行放置于电容器接地线3－5cm处。
如信号强可移远些，信号弱可移近些。
以采集到较好的波形为标准。
二、连接电缆：仪器配套连接电缆二条，为闪络测试时使用和低压脉冲测试时使用。
如图7所示。
三、精确定点实物接线图：精确定点是测试电缆故障关键的一步，粗测完后.撤走主机和多次脉冲产生器，按以下实物图接线方式，给电缆连续加冲击高压使故障点连续放电，频率大概放在3~4秒/次。
带上声磁数显同步定点仪走到粗测距离的前后10米处仔细听故障点的放电声，听出声音最大点下方即为电缆故障点。
第六节声磁数显同步定点仪介绍一、用途：本产品用于埋地电绝缘故障点的快速、精确定位及电缆埋设路径和埋设深度的准确探测。
二、主要特点：1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。
在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地消除了定点时的盲目性。
2、缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。
如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可精确显示故障距离及方向，毫不费力地快速确定故障位置。
3、工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。
在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。
尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。
对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了高效、快速、准确。
利用15z幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15z信号源时电视机行频对定点仪的干扰。
电脑脉冲控制仪sxc-x8a1型结构参数和使用说明 (1)
SXC-X8A1型脉冲控制仪概述：脉冲控制仪是脉冲袋式除尘器进行脉冲喷吹清灰的电子控制器。
脉冲控制仪质量的高低反映了袋式除尘器的装备水平。
脉冲控制仪每次输出一位的驱动电压，一个驱动电压持续时间，称为脉冲宽度（脉宽）；相邻两个输出驱动电压之间的间隔时间，称为脉冲间隔（间隔）；控制仪完成对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期，两个脉冲周期之间的停顿时间，称为循环间隔周期（周期）。
我公司依靠先进的生产技术、以顾客为中心的理念，不断地研究开发，在原有产品的基础上不断改进，进而推出了X8A1改进型在线脉冲控制仪。
SXC-X8A1型在线脉冲控制仪符号含义：SXC-X8A1型在线脉冲控制仪工作原理方框图：SXC-X8A1型在线脉冲控制仪功能介绍：SXC-X8A1-（1-120）型采用挂式透明PC壳，外型美观，防尘性能好，安装方便。
面板上设有数字显示，能依次显示电磁脉冲阀工作顺序，可根据清灰要求，调整脉冲宽度、脉冲间隔和循环间隔周期，控制电磁阀的开启和关闭，对除尘器实行定时清灰。
同时设有压差控制仪输入接点，接上差压控制仪和差压变送器后，可以定差压清灰。
为方便用户自由组合所控制的电磁脉冲阀的个数，采用扩展输出模块，可随意增加或减少控制数量。
脉冲控制仪技术参数和指标：脉冲控制仪额定输入电压AC220V(±10%)50HZ/60HZ脉冲控制仪额定输出电压DC24V/AC220V（或其他订制规格）脉冲控制仪额定输出电流1A脉冲控制仪耗电≤8W脉冲控制仪输出脉冲宽度调节范围0.02-2.55 S脉冲控制仪输出脉冲间隔调节范围1-255 S周期（全部脉冲阀循环一次后到下一循环的时间间隔）1-255 Min脉冲控制仪制电磁脉冲阀的个数1-120脉冲控制仪控制方式定时/定压差脉冲控制仪差压控制输入信号差压显示仪和差压变送器脉冲控制仪使用环境工作温度-20℃～+50℃；空气相对湿度不超过85%；无严重腐蚀气体和导电尘埃；无剧烈震动或冲击；SXC-X8A1型脉冲控制仪具备如下功能：1.脉冲控制仪其中央控制单元采用microchip公司生产的最新PIC单片机，充分发挥了它的物美价廉的软硬件资源，增大了控制功能。
脉冲电子围栏控制器主机接线教程及拨码说明
脉冲电子围栏控制器主机接线教程及拨码说明电子围栏主机外观介绍高压线接端输出的四根高压线：A+ A- 为第一防区两根高压出线， B+ B- 为第二防区两根高压出线，HGND接地。
六线制接法：输入的4根高压线：A+1 A+2 为第一防区正极两根进线，A-1 A-2 为第一防区负极两根进线，B+1 B+2 为第二防区正极两根进线，B-1 B-2 为第二防区负极两根进线，HGND接地。
四线制接法：输入的2根高压线：A+1为第一防区正极进线，A+2无须接线。
A-1 为第一防区负极进线，A-2无须接线。
B+1 为第二防区正极进线，B+2无须接线。
B-1 为第二防区负极进线，B-2无须接线，可直接通过拨码键设置四/六线制。
八位拨键说明：地址码拨键功能8位拨键功能1-7 485地址码开关（二进制）8 485总线匹配电阻开关（总线最后一台需拨ON方向）功能选择拨键功能8位拨键功能1 四线/六线选择开关（ON方向为六线，数字方向为四线）2 一防区开关（ON方向为开，数字方向为关）输出信号线接端：24V+、24V-：备用直流电源输入端；485A 、485B ：为485总线接口； COM1、NC1、NO1：为一防区报警输出继电器常开常闭可选；COM2、NC2、NO2：为二防区报警输出继电器常开常闭可选；TEMP 、TEMP ：为防拆信号，出厂未打开，需参照第7页打开； BELL+、BELL-：为声光报警输出，输出电压为12-15V ；VOUT+、GND ：为12V 输出，可给地址模块提供电源。
控制器功能端接线说明：主机由输出和输入两部分组成，正脉冲从输出部分的“一路高压输出端”传到围栏上，然后回到接收部分的“两路高压输入端”,有A+、A+1、A+2三个端口，从而在前端围栏上形成正、负两个脉冲回路。
高压接地输出可与避雷器接地共用，接地输出为弱电输出需与高压接地分开。
高低压切换开关用来切换输出电压高低模式。
键盘输出接入控制键盘或经RS485转换接入计算机。
20 8通道电压脉冲输入模块使用说明书090709D02
图 9 水泵转速测量监控示意图
计数功能的应用
工业生产过程中，很多原料、产品、工质是以流体状态出现的，其流量就成为决定产品成分和质量 的关键，也是生产成本核算和合理利用能源的重要依据。许多用户要求能够准确地记录、保存和计算 流量,利用 SM620 的计数功能，可以得到累计流量。 通常， 把速度式流量测量装置输出的脉冲信号通过屏蔽双绞线接入 SM620 模块， 由它的计数功能得 到一小段时间内的流量累计，再经过上位机处理，可以得较长时间段（几天、几月、甚至几年）内的 流量累计，并记录保存下来。如图 10
卡销
滑轨
状态指示灯
ySys Holl RUN COM 1 2 3 4 5 6 7 8
防混销
64针连接器
SM620
图1
SM620 模块外观图
1
版本号为 SM620-A05、物料编码为 3020600139 的 PI 模块只支持前 4 路信号采集，作原理
HOLLiAS
SM620
SM620
8 通道脉冲量输入模块
基本功能
8 通道 脉冲信号输入 支持热插拔 支持 24VDC 反向保护 支持计数、测频功能 支持 ProfiBus-DP 协议 冗余双通讯收发器 盒式插件结构
概述
SM6201是 SM 系列硬件产品中的 8 通道脉冲量输入模块。通过 64 针欧式连接器与机笼底板连接， 与对应端子模块配套使用，从现场输入 8 路脉冲信号。SM620 模块的测频和计数功能可根据用户的不 同需求进行组态，每一通道既可设置为测频功能，也可设置为计数功能，并且允许同一块 SM620 既有 测频通道又有计数通道。 SM620 采用模块化设计，整体结构为盒式插件结构，机笼轨道安装，卡销固定。模块背板上的 防混销唯一固定。
TM-201脉冲控制仪说明书
TM-201脉冲控制仪说明书一、产品主要特点●最新设计！液晶汉字显示！！微电脑控制，技术领先，更新换代产品！！●自动排错！功能强大！！●九项参数设置，轻松实现自动化控制！●人性化设计，操作方便。
●EEPROM技术，数据自动保存，掉电不丢失。
●在线（顺序脉冲）、离线（提升+顺序脉冲）二种工作方式，随意设置。
●汉字与LED随时显示工作状态，一目了然。
●进口芯片，质量可靠。
二、技术参数●输入电压：220V、50HZ交流电压●输出电压：TM-201-A每路输出交流220V●TM-201-D每路输出直流24V●输出电流：1A●输出路数：1—20路脉冲输出自行设置●1路卸灰输出●提脉间隔：1—99秒默认5秒●脉冲宽度：10—990毫秒默认10毫秒●阀间隔：1—999秒默认3秒●周期间隔：1—9999秒默认10秒●卸灰时间：0—99秒默认5秒●循环次数：1—99次默认1次●提升阀数：0—10个默认0个●脉冲阀数：1—20个默认20个●室间隔：1—999秒默认5秒●外形尺寸：260×180×95（毫米）●注：以上参数可根据客户要求订制。
三、设置名词解释●设置1 提脉间隔：提升阀与脉冲阀工作之间的时间间隔。
●设置2 脉冲宽度：脉冲阀工作的时间。
●设置3 阀间隔：脉冲阀与脉冲阀工作之间的时间间隔。
●设置4 周期间隔：循环工作一个周期后到卸灰或者重新循环●的时间间隔。
●设置5 卸灰时间：卸灰工作的时间。
●设置6 循环次数：周期间隔到卸灰需要重新循环的次数。
●设置7 提升阀数：需用提升阀的个数（室数）●设置8 脉冲阀数：需用脉冲阀的个数●设置9 室间隔：一个提升阀（室）关闭到下一个提升阀（室）开启之间的时间间隔。
四、按键说明●液晶显示屏：用汉字显示设置的参数以及工作方式与工作状态。
●设置键1—9：设置1—9的设置画面。
●增+键：显示屏如果是“设置”画面，按“增+”键数字增加。
●如果是“单步运行”画面，按“增+”键脉冲阀或提升阀前进一路。
PLC接线图入门，详细掌握台达各系列伺服脉冲控制线路
PLC接线图⼊门，详细掌握台达各系列伺服脉冲控制线路
伺服脉冲⼝的接法有很多种，但是万法不变其中，⽬的都是使我们伺服驱动器的光耦能够正确的开通、关断。
我们需要做的是，根据上位机提供的信号的类型、电位、⽅向，来确定适合的接线⽅法及匹配电阻，从⽽来实现光耦可靠的开通、关断。
1、NPN接线⽅式（24V输⼊型）：适⽤A,A+,AB,A2伺服。
2、NPN接线⽅式（5V输⼊型）：适⽤A,A+,AB,A2伺服。
3、PNP接线⽅式（24V输⼊型）：适⽤A,A+,AB,A2伺服。
4、PNP接线⽅式（5V输⼊型）：适⽤A,A+,AB,A2伺服。
5、差动接线⽅式：适⽤A,A+,AB,A2伺服。
6、NPN接线⽅式（24V输⼊型）：适⽤B2伺服。
B2伺服脉冲输⼊接线（集极开路）
7、NPN接线⽅式（5V输⼊型）：适⽤B2伺服。
8、PNP接线⽅式（24V输⼊型）：适⽤B2伺服。
9、PNP接线⽅式（5V输⼊型）：适⽤B2伺服。
10、差动接线⽅式：适⽤B2伺服。
注：上图唯有1为详细画法，其余均为省略画法，由此可参考1。
20脉冲AB正交脉冲编码器使用说明
20脉冲AB正交脉冲编码器使用说明
产品组成：本编码器套件包括pcb板一块（含四芯电缆），20金属齿码盘一片，尼龙垫柱两个。
安装方法：将pcb板安装在电机副轴伸一侧（即原风机位置），元件面向里，光电开关一侧向外。
用尼龙垫柱垫在pcb安装孔下，用于绝缘和调整pcb与电机端盖间距。
用螺栓和垫圈将金属码盘安装在电机轴端部，保持码盘齿尽量伸入光电开关槽口之中，并居于槽口正中，最后压紧金属码盘。
接线说明：pcb板共四芯引出电缆，棕色为电源正极，绿色为A相脉冲输出，黄色为B相脉冲输出，白色为电源负极。
输入电源：DC5V~DC24V
输出信号：集电极输出（最大允许灌电流100mA）。
脉冲控制仪使用说明书 含接线图
BCKZ 型脉冲控制仪使用说明
1.概述
脉 冲 喷 吹 控 制 仪 是 脉 冲 袋 式 除 尘 器 清 灰 系 统 的 主 要 装 置 ，它 的 输
出 信 号 控 制 电 磁 脉 冲 阀 ，利 用 压 缩 空 气 对 滤 袋 进 行 循 环 清 灰 ，使 除 尘
器的阻力保持在设定范围内，保证除尘器的除尘效率。
脉 冲 喷 吹 控 制 仪 输 出 一 个 持 续 电 信 号 的 时 间 ，为 脉 冲 宽 度 。输 出
两个信号之间的时间，称为脉冲间隔。
厂址：大连市金州区向应镇
邮编：116111
电话：0411-87299948
传真：0411-87299947
PDF 文件使用 "pdfFactory Pro" 试用版本创建
བྷ 䘎 Ⲯ ᐍ
Ც㜭㜹ߢ᧗ࡦԚ ⧟ ؍ 䇮 ༷ ল
བྷ䘎Ⲯᐍ⧟؍䇮༷ল
⭥
⭥
⭥
⻱
⻱
⻱
䰰
䰰
䰰
ࡦമ
16
5
1
䇮䇑
㜹ߢ᧗ࡦԚ
кᵪ
᧕㓯皮മ
2.2 额定输出电压： D
2.4 整机功耗：20 瓦
2.5 输出脉冲间隔调节 范围：1～99 秒
2.6 输出脉冲宽度调节 范围：0.1～0.15 秒
2.7 使用环境：-20℃～80℃
2.8 重量：1.5 ㎏
2.9 外 形 尺 寸 ： 250×186×100
大连百川环保设备厂
脉冲控制仪说明书
公共端脉冲控制仪说明书一、产品特点采用工业级芯片作为控制核心，提高了控制仪的稳定性和可靠性。
在印刷线路板上有明显的设置表示，可方便的进行参数设置。
输出位数可调，脉冲周期随输出位数的变化自动修正。
二键式快速调节各种清灰工作时间，方便操作。
高强度塑料防水外壳，可适应室外粉尘环境的使用。
二、技术指标输出路数：4-10/12-20 路可选。
脉冲宽度：0.02秒-0.99秒。
脉冲间隔：1-120秒。
输出电压：AC220V DC24V输入电压：AC220V定时、压差清灰功能。
支持远程启动/停止控制。
三、接线方式电源4--------23脉冲阀a、1、2端子为交流220V输入。
b、3端子为脉冲阀输出接线公共端子。
c、4------23端子为脉冲阀信号输出端子。
在10/20路内选择不同的输出线路时，输出端子的排列并不是完全按照顺序排列，现说明如下：（也可以根据运行时的发光二极管指示确定）10路控制仪不同输出的接线方式1）4路输出时脉冲阀输出信号接4、5、9、10号端子。
2）6路输出时脉冲阀输出信号接4---6、9---11号端子。
3）8路输出时脉冲阀输出信号接4---7、9---12号端子。
4）10路输出时脉冲阀输出信号接4---10、14---20号端子。
20路控制仪不同的接线方式1）12路输出时脉冲阀输出信号接4---9、14---19号端子。
2）14路输出时脉冲阀输出信号接4---10、14---20号端子。
3）16路输出时脉冲阀输出信号接4---11、14---21号端子。
4）18路输出时脉冲阀输出信号接4---12、13---22号端子。
5）20路输出时脉冲阀输出信号依次连接就可以了。
四、操作说明1、控制仪采用大规模的集成电路搭建而成，采用2个电位器进行脉冲宽度，脉冲间隔的调整。
2、采用可选择的多为插针输出路数的自由调整，具体插针位置参数可参见线路板上的说明。
3、参数的修改，任何时候，边旋转电位器，边观察输出指示灯的点亮情况即可进行脉冲宽度、脉冲间隔的调整。
西门子S7-200plc脉冲控制步进电机接线及实例程序介绍（实物）
西门子S7-200plc脉冲控制步进电机接线及实例程序介绍(实物)江西省南昌市2015-2016学年度第一学期期末试卷（江西师大附中使用）高三理科数学分析试卷紧扣教材和考试说明，从考生熟悉的基础知识入手，多角度、多层次地考查了学生的数学理性思维能力及对数学本质的理解能力，立足基础，先易后难，难易适中，强调应用，不偏不怪，达到了“考基础、考能力、考素质”的目标。
试卷所涉及的知识内容都在考试大纲的范围内，几乎覆盖了高中所学知识的全部重要内容，体现了“重点知识重点考查”的原则。
1．回归教材，注重基础试卷遵循了考查基础知识为主体的原则，尤其是考试说明中的大部分知识点均有涉及，其中应用题与抗战胜利70周年为背景，把爱国主义教育渗透到试题当中，使学生感受到了数学的育才价值，所有这些题目的设计都回归教材和中学教学实际，操作性强。
2．适当设置题目难度与区分度选择题第12题和填空题第16题以及解答题的第21题，都是综合性问题，难度较大，学生不仅要有较强的分析问题和解决问题的能力，以及扎实深厚的数学基本功，而且还要掌握必须的数学思想与方法，否则在有限的时间内，很难完成。
3．布局合理，考查全面，着重数学方法和数学思想的考察在选择题，填空题，解答题和三选一问题中，试卷均对高中数学中的重点内容进行了反复考查。
包括函数，三角函数，数列、立体几何、概率统计、解析几何、导数等几大版块问题。
这些问题都是以知识为载体，立意于能力，让数学思想方法和数学思维方式贯穿于整个试题的解答过程之中。
二、亮点试题分析1．【试卷原题】11.已知A,B,C是单位圆上互不相同的三点，且满足AB?AC，则ABAC?的最小值为（）1 41B．? 23C．? 4D．?1 A．?【考查方向】本题主要考查了平面向量的线性运算及向量的数量积等知识，是向量与三角的典型综合题。
解法较多，属于较难题，得分率较低。
【易错点】1．不能正确用OA，OB，OC表示其它向量。
2．找不出OB与OA的夹角和OB与OC的夹角的倍数关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
张小只智能机械工业网
张小只机械知识库20路脉冲控制仪接线方式和设置方法实例介绍
以下关于20路脉冲控制仪接线方式和设置方法实例介绍文章经泊头市春晖环保设备有限公司整理，谢绝转载脉冲控制仪是布袋除尘器的清灰控制装置，有的厂家自己购回脉冲控制仪不会接线和设置，现将脉冲控制仪的接线和设置方法和大家做一简单介绍。
脉冲控制仪采用工业级芯片作为控制核心；在印刷线路板上有明显的设置标志，可方便的进行控制仪的设置；控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态；控制仪设有手动操作按钮，可方便的进行设备的调试、运行操作；该脉冲控制仪采用防水外壳结构，配合防水接头，可在室外、粉尘环境中使用；且脉冲控制仪配备可插拔的印刷线路板专用端子，可方便的进行接线。
各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。
除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。
脉冲控制仪接线方式
20路接线方式
L N 共1 2 3 4 5 6 7 8 9 10 20
电源端子为220v输入，公共端端子为脉冲阀输出接线公共线，1-12依次按顺序接脉冲阀，运行信号和AB不用接。
L端接电源火线，N端接电源零线，公共端就相当于各门电磁脉冲阀的回路。
使用方法：
1、输出路数设置：按功能键,使输出路数指示灯亮,旋转设置键直接调节到所需数字即可。
2、脉冲周期设置：（单位：0分钟；最大值为99分钟）按功能键,使周期指示灯亮,。
