汽车电气设备构造与检测项目九 电路图识读
9第九章汽车电路图识读
三、缩略语
由于电路图幅面有限，对各元器件的注释大量采用缩略语。
正确理解电路图中缩略语、才能正确阅读电路图。可查阅英汉汽 车缩略语词典，也可从该电路图所在的说明书上了解图中的缩略语的 含义。
2．丰田汽车电路图
丰田汽车电路 图读图示例如图93-9、9-3-10所示。
3．三菱汽车电路图. 三菱汽车电路图读图示例如图9-3-11所示。
三菱车电控单元各插脚处画有代表其内部电路的符号。具体 说明如下：
“▽”、“△”代表电流流向，“～”代表下面连接的电路 省略。
（1） 外部给电控单元供电（见图9-3-12）。
外部元件以触发电控单元内电子开关的形式向电控单元输入信 号（见图9-3-18）。
电控单元供给电源，外部元件与电控单元内电阻构成串联电路， 外部元件以触发电控单元内电子开关的形式向电控单元输入信号 （见图9-3-19）。
（6） 电控单元控制外部器件工作，电控单元通过电子开关 控制外部元件电路的接通和断开，外部元件到电控单元接地（见 图9-3-20）。
本节主要介绍的内容有：
● 大众汽车电路图 ● 通用、福特、宝马、丰田、三菱等汽车电路图 ● 克莱斯勒汽车电路图 ● 奔驰汽车电路图 ● 米切尔汽车电路图
按照电路原理图绘制风格的相近程度，可将各汽车 制造公司电路原理图大致分为五种类型：
●大众、大宇（部分车型）；
●通用、福特、宝马、丰田、三菱、本田、马自达、 现代、富康、大宇（部分车型）；
（1） 在集中控制的电子控制系统中，一个电子控制单元同时连接多 个信号输入装置，控制多个执行器，在维修时需要知道各执行器分别与哪 些传感器有关，这在电路图中是看不出的，需要有相应的文字资料说明。

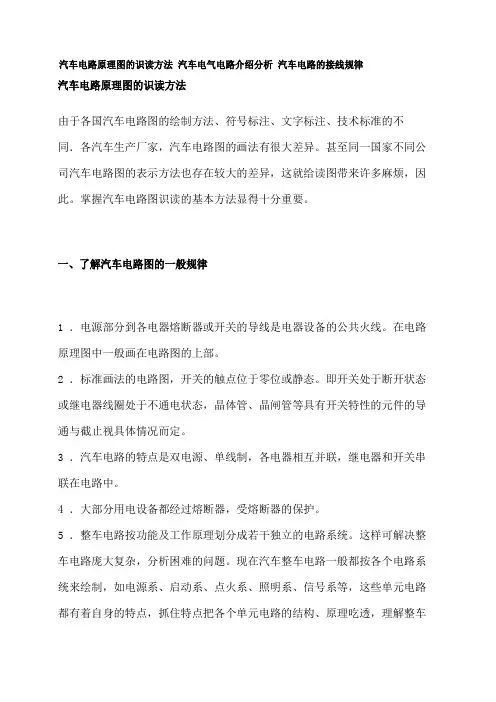

汽车电路原理图的识读方法-汽车电气电路介绍分析-汽车电路的接线规律解读
汽车电路原理图的识读方法汽车电气电路介绍分析汽车电路的接线规律汽车电路原理图的识读方法由于各国汽车电路图的绘制方法、符号标注、文字标注、技术标准的不同．各汽车生产厂家，汽车电路图的画法有很大差异。
甚至同一国家不同公司汽车电路图的表示方法也存在较大的差异，这就给读图带来许多麻烦，因此。
掌握汽车电路图识读的基本方法显得十分重要。
一、了解汽车电路图的一般规律1．电源部分到各电器熔断器或开关的导线是电器设备的公共火线。
在电路原理图中一般画在电路图的上部。
2．标准画法的电路图，开关的触点位于零位或静态。
即开关处于断开状态或继电器线圈处于不通电状态，晶体管、晶闸管等具有开关特性的元件的导通与截止视具体情况而定。
3．汽车电路的特点是双电源、单线制，各电器相互并联，继电器和开关串联在电路中。
4．大部分用电设备都经过熔断器，受熔断器的保护。
5．整车电路按功能及工作原理划分成若干独立的电路系统。
这样可解决整车电路庞大复杂，分析困难的问题。
现在汽车整车电路一般都按各个电路系统来绘制，如电源系、启动系、点火系、照明系、信号系等，这些单元电路都有着自身的特点，抓住特点把各个单元电路的结构、原理吃透，理解整车电路也就容易了。
二、认真阅读圈注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图。
三、掌握回路在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。
对于直流电路而言，电流总是要从电源的正极出发，通过导线、熔断器、开关到达用电器．再经过导线(或搭铁)回到同一电源的负极，在这一过程中，只要有一个环节出现错误，此电路就不会正确、有效。
例如：从电源正极出发，经某用电器(或再经其他用电器)，最后又回到同一电源的正极，由于电源的电位差(电压)仅存在于电源的正负极之间，电源的同一电极是等电位的，没有电压。
识读汽车主要电气系统电路图
三、点火开关直接控制的起动系统
· 在一些起动机功率小于1.2kW的轿车 电路中， 能够见到由点火开关直接控制的 起动电路，点火开关在起动挡直接控制起 动机的吸拉、 保持线圈。
· 例如，捷达轿车的起动系统电路，如 图2-3所示。
· 在一些车辆中，为了防止发动机在运 转中误操作起动机，在点火锁中设有防重 复起动的锁定装置。
· 图2-3所示为捷达轿车电源系统电路。
· 发电机的工作电路：点火开关处于点 火挡（I挡）时，发电机励磁电路的工作电 流由蓄电池正极经点火开关触点30与15到 充电指示灯，再经发电机D＋励磁绕组、 电压调节器到蓄电池负极，形成回路。
· 此时充电指示灯亮，并在发电机的转 子铁心中产生磁场，发电机处于他励状态。
· 高压电流i2用虚线表示，流过的路径为： 点火线圈次级绕组W2→“开关”端子→附加 电阻→“＋开关”端子→点火开关→电流 表→蓄电池→搭铁→火花塞旁电极→中心 电极→配电器旁电极→分火头→次级绕组。
· 由此可见，点火系统有两个电路：初 级电流il流经的电路称为低压电路或初级电 路，而高压电流流经的电路称为高压电路。
· 发动机起动后，在曲轴皮带轮的带动 下，转子旋转，于是在发电机定子的三相 绕组中产生交流电，然后通过硅二极管整 流后在B＋和D＋端输出直流电。
· 发电机发电后， 励磁电流由发电机自 身提供，进入自励状态。
· 同时由于D＋点电位升高后，充电指 示灯的两端电位比较接近，此时，充电指 示灯应熄灭。
· 如果在行车过程中充电指示灯点亮， 说明发电机没有发电，应及时进行检修。
· 信号系统主要由转向信号、倒车信号、 制动信号、喇叭信号等组成。
一、转向信号
· 转向信号由转向灯开关、闪光器、转 向信号灯、转向指示灯等组成。
汽车全车电路图的识读
威驰或桑塔纳整车电气解剖车1 台, 维修手册或电路接线图、万用表、常用工具、手电筒。 能看懂汽车电路图。 能根据电路图找出相应的汽车零部件。
一、实训内容
二、设备准备
制动灯、发动机舱照明灯电路图
1
2
桑塔纳2000GSi 型轿车变光开关、报警灯开关、前转向灯电路图
桑塔纳2000GSi 型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图
桑塔纳2000GSi 型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图
技能训练
实训要求
熟悉汽车电路图 根据元件位置图, 找出对应的元件。 根据维修手册, 找出车上对应的搭铁点位置。 根据线束图, 在整车电气系统上找出对应的线束。 根据接线图, 找出车上对应的相对应的导线与插接器。
1.图例识读方法
丰田皇冠汽车充电电路
丰田皇冠汽车电源系统电路接线图识读
充电电路
（2）起动系统
丰田皇冠汽车起动电路
五、大众车系电路图识读
大众车系电路图的特点
中央线路板的正面布置
2
上海大众桑塔纳2000GSi 整车电气系统采用中央线路板方式布置。中央接线盒安装在仪表板左下方, 汽车上的大部分继电器盒熔丝安装在中央线路板正面, 主线从中央线路板反面接各种电气设备。
2021
2023
查找相关零件
找电源、搭铁
熟悉传感器、ECU、执行器
清楚开关的作用
识读电路原理图的原则及方法
一、汽车电路原理图的分析方法
二、国产汽车电路原理图识读
包括电源系统电路、启动系统、仪表系统、报警系统、照明系统和信号装置的识读，其中仪表系统包括冷却温度表和转速表，照明系统包括前照灯、小灯和雾灯，信号装置包括转向灯、危险警告灯、制动灯、倒车灯和电喇叭电路。
汽车电路图识读
0 汽车电路基础
灯光系统组合开关
一、开关 汽车上各种电气控制系统的 工作均受控于开关。开关的状态 决定汽车各种电气系统能否正常 工作。汽车电气开关有组合开关 和单体开关，现代小汽车多采用 电气系统，用于提高汽车的性能 和乘坐舒适性，若采用较多的单 体开关，汽车内部布置会很乱， 因此，现代汽车将很多功能相近 的控制系统的开关组合在一起， 如灯光系统组合开关、音响组合 开关、空调组合开关、司机位门 组合开关等。
wwwwoiautocom更多汽车资料汽车课件免费下载htwwwwoiautcom更多汽车资料汽车课件免费下载htwwwwoiaut接地点在发动机控制单元旁的车身上a2正极接线在发动机线束内t8a发动机线束与发动机右线束插头连接8针在发动机中间支架上c2在发动机右线束内s123喷嘴空气计量计akf阀氧传感器加热元件熔丝n30第一缸喷油器n31第二缸喷油器n32第三缸喷油器n33第四缸喷油器t80发动机线束发动机右线束与发动机控制单元插头连接80针在发动机控制单元上j220motroic发动机控制单元s5燃油泵熔丝更多汽车资料汽车课件免费下载http
不小于0.5mm2。随着汽车电
气设备的增多，导线数量也
不断增加，为了便于区分，
低压导线常以不同颜色制作。
导线的颜色大都以英文字母 表示，但也有部分国产汽车
仪表板线束
直接用中文表示。
更多汽车资料汽车课件免费下载
例如，捷达轿车常用的配线颜色及字母代号如下： Ws一白色、Sw一黑色、Ro 一红色、Br 一棕色、Gn 一绿色、Bl 一蓝色、Gr 一灰色、Li 一紫色、Ge一黄色。 日本汽车常用的颜色标识方法是： B一黑色；L一蓝色；R 一红色；Br 一棕色；Lg 一浅绿；V一紫色； G一绿色；O 一橙色；W 一白色；GR一灰色；P 一粉色；Y 一黄色。 如果导线是双色的，则以 两种颜色的字母共同标记。导 线颜色的表示方法： 第一组字母表示基本颜色， 即主色。第二组字母表示条纹 颜色。导线的截面积以数字形 式标识在导线颜色的上方，例 如，4.0mm2、6.0mm2等。常见 的国产汽车电路系统的导线主 色见表。
汽车电路图（原理图、线束图、电器设备图）的识读方法
汽车电路图（原理图、线束图、电器设备图）的识读方法一汽车电路原理图的识读方法1.掌握汽车电器设备的结构与工作原理掌握汽车电路原理图中电器设备的结构与工作原理是识读电路原理图的基础。
在掌握电路原理图中电器设备的结构与工作原理之后再去分析电路原理图中各电器设备的连接关系，电路故障就会变得很容易，读懂汽车电路原理图也就变得相对容易。
2.牢记汽车电器设备符号汽车电路原理图是利用电器设备符号代替电器设备来表现电器设备结构及电器设备间关系的，因此牢记汽车电器设备符号是读懂汽车电路原理图所必需的。
3.判断汽车电路原理图的类型根据汽车电器系统的工作原理可把汽车电路原理图分为电控电路原理图和非电控电路原理图。
若是电控电路原理图，则可以以电控单元为核心把电路原理图分为四部分，即：①电控单元信号输入电路；②执行器工作电路；③电控单元电源电路；④其他电器设备电路。
若是非电控电路原理图，则可以从用电器入手，然后根据用电器找出控制器。
若控制器为继电器，则要先分析继电器线圈电路，然后再分析继电器控制用电器电路。
应注意继电器有时候不止控制一个用电器，这时候应对电路加以区分。
在电路图中无论是继电器还是控制开关都处于断开停止工作状态。
4.利用用电器回路原则汽车上的用电器都必须在蓄电池正负极之间构成完整的闭合回路才能工作。
可以利用该原则从用电器入手来对汽车电路进行分析。
5.注意电路图中的共用导线无论是经熔断器还是铰接点连接在一起的导线都具有共同作用，例如可以是电源线、接地线、信号线等。
在电路图中凡是不经用电器而直接连接在一起的导线，只要其中有一根导线具有的作用（例如电源线），则其他导线都具有该作用（都是电源线）。
特别是在有电控单元控制的电路里，为了减少电控单元的端子数和简化电控单元电路，共用导线的电路特别常见。
传感器经常共用电源线、接地线但绝不会共用信号线。
执行器会共用电源线、接地线甚至控制线。
在阅读分析带有电控单元时的电路应特别注意。
汽车电路图识读方法
汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，它记录了汽车各种电气元件之间的连接关系和工作原理。
正确地识读汽车电路图对于汽车维修和故障排除至关重要。
本文将介绍汽车电路图的识读方法，帮助大家更好地理解和应用汽车电路图。
首先，我们需要了解汽车电路图的基本组成。
汽车电路图通常由电源部分、负载部分、开关部分和连接线路组成。
电源部分包括电瓶、发电机等，负载部分包括车灯、喇叭等，开关部分包括点火开关、方向盘开关等。
连接线路则是将各个部分连接在一起的电气线路。
其次，我们需要学会识读汽车电路图中的符号。
汽车电路图中的符号是一种标准化的图形符号，用于表示各种电气元件和连接线路。
比如，电瓶常用一个长方形表示，发电机则用一个圆形表示，车灯则用一个椭圆形表示。
掌握这些符号的含义对于正确理解汽车电路图至关重要。
接着，我们需要掌握汽车电路图的阅读顺序。
通常情况下，我们可以按照电源部分、负载部分、开关部分和连接线路的顺序来阅读汽车电路图。
首先，我们可以从电瓶和发电机开始，了解电源的供给情况；然后，我们可以查看负载部分，了解各种电气元件的工作情况；接着，我们可以关注开关部分，了解各种开关的作用；最后，我们可以查看连接线路，了解各个部分之间的连接关系。
最后，我们需要学会分析汽车电路图中的故障。
当汽车出现电气故障时，正确地识读汽车电路图可以帮助我们更快地定位和排除故障。
我们可以根据汽车电路图中各种电气元件之间的连接关系，逐步排查可能出现故障的部分，从而更快地解决问题。
总之，汽车电路图的识读方法是汽车维修和故障排除的重要基础。
通过学习汽车电路图的基本组成、符号、阅读顺序和故障分析方法，我们可以更好地理解和应用汽车电路图，提高汽车维修和故障排除的效率和准确性。
希望本文的介绍对大家有所帮助，谢谢阅读！。
汽车电路图识读方法
汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，对于汽车维修和故障排查具有非常重要的作用。
然而，对于大部分车主来说，汽车电路图却是一张晦涩难懂的图纸。
那么，如何正确地识读汽车电路图呢？接下来，我们将从几个方面来介绍汽车电路图的识读方法。
首先，了解汽车电路图的基本元素是非常重要的。
汽车电路图通常包括电源部分、负载部分、控制部分和接地部分。
电源部分包括电瓶、发电机等，负载部分包括灯光、电动机等，控制部分包括开关、继电器等，而接地部分则是整个电路的接地点。
通过了解这些基本元素，我们可以更好地理解汽车电路图的结构和布局。
其次，掌握汽车电路图的符号和线路是非常重要的。
汽车电路图中的符号和线路代表着不同的元件和连接关系。
比如，电源的符号通常是一个加号，负载的符号通常是一个灯泡或电动机的图案，而线路则代表着元件之间的连接关系。
通过熟悉这些符号和线路，我们可以更快地理解汽车电路图所代表的含义。
再次，理解汽车电路图的工作原理是非常重要的。
汽车电路图反映了汽车电气系统的工作原理和连接关系。
通过分析汽车电路图，我们可以了解到各个元件之间的工作原理和信号传输路径，从而更好地排查故障和进行维修。
最后，熟练运用多种工具辅助识读汽车电路图是非常重要的。
比如，使用万用表来检测电路的通断情况，使用示波器来观测电路的波形变化等。
这些工具可以帮助我们更准确地识读汽车电路图，并且更快地排查故障。
总之，识读汽车电路图并不是一件难事，只要我们掌握了基本元素、符号和线路，理解了工作原理，并且熟练运用各种工具，就可以轻松地识读汽车电路图，从而更好地进行汽车维修和故障排查。
希望本文的介绍对您有所帮助，谢谢阅读！。
汽车电路图的识读方法与要点汽车电气
汽车电路图的识读方法与要点 - 汽车电气无论是学习汽车电路原理，还是对新车型汽车电路进行故障检修，都离不开阅读汽车电路图，生疏并把握如下汽车电路图识图要点，对识读电路图和汽车电路故障分析都格外重要。
1.时刻牢记汽车电路的基本特点汽车电路的基本特点是低电压、单线、并联和负极搭铁。
当汽车电路图所要表达的汽车电路较多时，读者会感到电路很简单。
假如在识读中牢记汽车电路的基本特点，看起来较为简单的汽车电路就不会感到有困难。
依据汽车电路的基本特点，在读图和故障查询时应明确如下几点。
①汽车电器系统接受单线连接汽车电源中，发电机电枢接线柱与蓄电池正极桩用一根导线相连接，通常用蓄电池正极桩连接线或起动机电磁开关上的电源线接线柱作为汽车电路电源的正极端。
汽车电路中每一个用电设备与电源正极连接都只用一根导线，假如某个用电设备的电源连接端子还连接着其他用电设备，则说明其他用电设备与该用电设备共电源线。
全部用电设备与电源正极连接均为单线。
②各用电设备之间均为并联关系用电设备与电源之间可能串联有熔断器、开关或继电器等器件，但无论某个用电设备有多少个与之有连接关系的用电设备，各个用电设备之间仍旧是并联关系。
假如两个或两个以上的用电设备均通过某个熔断器再连接到电源的正极端，则说明这两个或两个以上的用电设备使用同一个爱护元件。
假如两个用电设备均通过某个继电器触点或开关触点，再连接到电源的正极端，则说明这两个用电设备电路受同一个继电器或开关把握。
③搭铁端是电源的负极汽车电路中的电气设备通常只有正极连接线，通过壳体连接发动机机体、车身或车架等金属连接电源的负极（蓄电池的负极和发电机的负极），即通过搭铁连接电源的负极。
而有一些电器和电子装置则有连接电源正极和负极的导线，这些电器或电子装置壳体本身不搭铁，而是通过导线搭铁。
假如这些电器或电子装置的负极连接导线均连接到某根导线，则这根导线就是这些电器或电子装置的公共搭铁线。
2.充分了解汽车电路图的表示方法与规定要充分了解各种汽车电路图的特点及不同国家、不同汽车公司汽车电路图的不同表示方法。
汽车电路图识读方法
汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，它记录了汽车各种电子元件之间的连接关系和工作原理。
对于汽车维修人员和爱好者来说，掌握汽车电路图的识读方法是十分重要的。
下面我们将介绍汽车电路图的识读方法，希望能帮助大家更好地理解和应用汽车电路图。
首先，我们需要了解汽车电路图的基本元素。
汽车电路图通常由电源、开关、负载、导线、连接点、传感器等基本元素组成。
了解这些基本元素的含义和符号是识读汽车电路图的基础。
其次，我们需要学会识读汽车电路图中的线路连接关系。
汽车电路图中的线路连接关系通过不同的线型和线条连接方式来表示，例如直线表示直接连接，斜线表示连接的交叉点等。
通过对线路连接关系的识读，我们可以清晰地了解各个电子元件之间的连接方式和工作原理。
另外，我们需要注意汽车电路图中的符号含义。
不同的电子元件在汽车电路图中都有对应的符号表示，例如电源、开关、电灯、传感器等。
了解这些符号的含义对于正确识读汽车电路图至关重要，可以帮助我们准确地理解电路图所表达的信息。
此外，我们还需要学会识读汽车电路图中的电路分析。
汽车电路图中的电路分析通常包括电压、电流、阻抗等相关参数的分析。
通过对这些参数的识读和分析，我们可以更好地理解汽车电路图所表达的电路工作原理和特点。
最后，我们需要通过实际操作来加深对汽车电路图的识读理解。
通过实际的电路连接和故障排除操作，我们可以将理论知识与实际操作相结合，从而更好地掌握汽车电路图的识读方法。
总之，汽车电路图的识读方法是汽车维修和电子爱好者必备的基本技能。
通过对汽车电路图基本元素、线路连接关系、符号含义、电路分析的学习和实际操作的实践，我们可以更好地掌握汽车电路图的识读方法，从而更好地理解和应用汽车电路图。
希望本文所介绍的方法对大家有所帮助，谢谢阅读！。
汽车电路识图 ppt课件
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4
一、汽车电器设备特点
（1）低压供电——汽车用电源电压有12V和24V 两种。将来可能发展成为42V电气系统。
27
28
断路器
29
四、常用装置
1 点火开关 点火开关是汽车电路中最重要的开关，是各条电路
分支的控制枢纽，是多档多接线柱开关。 主要功能：锁住转向盘转轴（Lock）,接通点火仪 表指示等（ON或IG），起动(ST或Start)挡，附件挡 （Acc主要是收放机专用），如果用于柴油车则增加 (HEAT)挡。其中起动、预热挡因为工作电流很大， 开关不易接通过久，所以这两挡在操作时必须用手 克服弹簧力，扳住钥匙，一松手就弹回点火挡，不 能自行定位，其他挡均可自行定位。点火开关的结 构及表示方法如下图所示。
在在ecuecu连接器端子加有电压的电路中可以连接器端子加有电压的电路中可以用测量电压的方法来检查断路故障用测量电压的方法来检查断路故障如图所如图所4短路检查方法如果配线短路搭铁可通过检查配线与车身搭铁是否导通来判断短路的部位如图所示
汽车电路识图
1
汽车电路图的识读
2
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
不同，三个因素各有侧重.
高压电路: 根据耐上千至上万伏高压的绝缘要求选用,采用线
芯截面积小，但绝缘包层很厚的电线。
低压电路：根据工作电流大小和机械强度选择。随着汽车上使
用的电器增多，导线数量增多，为便于安装和检修，采用双色 线，主色为基础色，辅色为环布导线的条色带或螺旋色带，且 标注时主色在前，辅色在后。
《汽车电路识图》课件
汽车电路图基础知识
汽车电路图基础知识
3. 典型开关内部电路 1）危险报警开关。 2）前后雾灯开关。 3）鼓风机开关。 4）组合开关（变光、转向）。
汽车电路图基础知识
汽车电路图基础知识
二、继电器
1. 继电器的类型 汽车用继电器可分为功能继电器和电路 控制继电器两种。
汽车电路图基础知识
2. 继电器在电路图中的表示
3. 整体式发电机充电电路 4. 充电系统电路识读示例 （1）大众车系充电系统电路的识读与分析 （2）通用车系充电系统电路的识读与分析 （3）丰田卡罗拉充电系统电路的识读与分析 （4）本田车系充电系统电路的识读与分析 5. 充电系统电路检测 （1）发电机 B 端子和调节器 S 端子的检测 （2）发电机调节器 IG 端子和 L 端子的检测
汽车电路图是利用各种图形符号和文字符号来表示汽车电路的构成、连接关系和工作原理的一 种电气简图，是电气技术领域中最基本的工程语言，是看懂汽车电路图的基础。
为满足电路的通用性要求，便于进行技术交流，汽车电路图采用的图形符号和文字符号都具有 统一的国家或国际标准。
学习识读汽车电路图，首先应熟悉汽车电路图的图形符号和文字符号的含义、标注原则和使用 方法。
汽车主要电气系统电路识读
三、电源分配系统电路
蓄电池和发电机通过电源分配系统向各用电设备供电。电源分配系统主要包括电路保护元件（熔 丝、熔断器等）、电路控制元件（开关、继电器等）及电路插接器等。用电器的电源端有直接与电源 连接和间接与电源连接两种形式。
电源分配系统主要以开关（点火开关、灯光开关等）及继电器为主线，画出各条电源电路的分布 关系，最后标注各熔丝所接的用电器，这样，在各系统电路中就不必画出电源部分，只注明接“配电 系统”哪一条电路或哪根熔丝即可。
汽车电路图的识读课件
五、颜色编码
雪铁龙轿车的电路图中，导线和插接器的颜色编码方法完 全相同。
六、线束编码
为了使全车线路不零乱、 保护汽车导线绝缘层、 便于安装和检测， 在汽车上一般将走向相 同或同一区域的导线用聚氯乙烯等包扎成线束。
线束编码： 数字序号＋字母代号
例： 01 CBP 蓄电池正极电缆 例： 02 CBN
四、汽车导线编码说明
1 汽车导线的编码方法 功能编号＋ 导线编号
例： 导线“1072” 该功能编号
启动、 发电
该导线的编号
2 汽车导线编码中头一个字母的含意
① B：表示该导线与电源相连为常火线； ② A：表示该导线来自 点火开关的附件挡； ③ C：表示该导线来自点火开关的点火挡；④ D：表示该导线为屏蔽线； ⑤ M：表示该导线为搭铁线； ⑥ V： 表示连接位置灯、指示灯的导线； ⑦ 9：表示该导线或为 CAN 网网线、或为 VAN 网网线、或为连接诊断插头的诊断线； ⑧ X：表示该导线为 VAN 网中的＋ VAN； ⑨ Z：表示该导线为全 CAN 网中的＋ CAN。
电器元件的编码与它的电气功能关联起来，即一般用四个字 符来表示一个电器元件，其中前两个字符表示该电器的功能， 后两个字符表示该电器的编号。
例： “1010” 该电器的功能 启动、 发电 该电器的编号 起动机
所有电器的功能分为 8 类： 1—动力组， 2—信号－ 外部照明组， 3—内部照明组，4—驾驶员信息组 5—清洗刮扫组， 6—其他辅助机构组， 7—驾驶帮助组， 8—驾驶舒适组
电路原理图
电路接线图
电器布置图
教学目的和要求
学会识读雪铁龙轿车的电路图。 学会根据汽车电路图检测汽车电路。
项目描述
排除汽车电控系统 故障的主要方法是根据 汽车电路图， 利用汽 车诊断仪和汽车万用表 等对汽车电气设备和线 路进行检测与诊断，从 而确定故障部位和故障 原因，修复或更换故障 线路和元件。
汽车电气设备构造与检测项目九 电路图识读
护导线的绝缘，应将导线做成线束。 9、汽车电器线路由各独立电系组成。
三、具体线路分析
1．电源电路 2．起动电路
图9—14东风EQ1090型汽车电源系统线路 1一交流发电机；2一点火开关；3一电流表；4一电子式电压调 节器；5一起动机；6一蓄电池；7一电源总开关
不应拉得太紧。 ③在穿过洞口或绕过锐角处，应用橡皮、毛
毯之类垫子或套管保护，使其不被磨损而造 成搭铁、短路甚至酿成火灾等危险。 ④各个线头连接必须牢固、可靠，线头与线 头之间、线头与接线柱之间应接触良好。
图9—1电线的颜色及表示方法
图9－2 常见的插接器形状与结构 a）结构；b）外形；c）外形 1一锁止扣；2一插座体；3一插接器端子4一插头体
汽车电气设备构造与检测项目九 电路图识读
任务一 汽车电路图的基本知 识
一、电路图组成内容 1．汽车导线、线束及插接器 （1）导线
表9—1低压导线标称截面允许负载电流值
表9—2 12 V电系主要线路导线截面推荐值
表9—3 电线颜色的选用程序
表9—4汽车电路各系统的主色
（2）线束
①线束应用卡簧或绊钉固定，以免松动磨坏。 ②线束在拐弯处或在有相对运动的部件间，
1．利用电路图检查故障的方法 2、利用电路图检查故障的实例
图9—16 线路电压检测
图9—17 线路短路检查
图9—18 开关断开时各点电压的正确数据
图9—1ቤተ መጻሕፍቲ ባይዱ 开关接通时各点电压的正确数据
图9—20 继电器触点接触不良时的电压数据
图9—21 前照灯的电路图
图9—22 确认故障可能发生的部位
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任务一 汽车电路图的基本知 识
一、电路图组成内容 1．汽车导线、线束及插接器 （1）导线
表9—1低压导线标称截面允许负载电流值
表9—2 12 V电系主要线路导线截面推荐值
表9—3 电线颜色的选用程序
表9—4汽车电路各系统的主色
（2）线束
①线束应用卡簧或绊钉固定，以免松动磨坏。 ②线束在拐弯处或在有相对运动的部件间，
二、汽车电路图基本符号识别
1．电器符号 2．导线的标记 3．熔丝及辅助接线盒
表9—6 大众车系电路图中使用的符号
表9—7 桑塔纳系列轿车中央线路板上的熔丝
图9—13桑塔纳系列轿车中央线路板反面布置 A一用于仪表板线束，插件颜色为蓝色；B一用于连接仪表板线束，插件颜色为红色；C一 用于连接发动机室左边线束，插件颜色为黄色；D一用于连接发动机室右边线束，插件颜 色为白色； E一用于连接车辆后部线束，插件颜色为黑色；G一用于连接单个插头（主要 用于冷却液不足指示控制器）；H一用于连接空调装置的线束，插件颜色为棕色；Κ一空 位；L一用于连接喇叭等线束，插件颜色为灰色；M一空位 N一单个插头（主要用于进气
图9—3 线束与电器元件的连接
图9—4线束与线束的连接
图9一5 线束与车身连接
图9—6 过渡连接器
表9—5 连接器的表示方法
2．汽车开关、电路保护装置及 继电器
（1）汽车开关 1）点火开关
图9－7 点火开关的结构原理图 A一附件；L一锁住；OFF一断开；ON一运行；ST一起动 1一刮水器、洗涤器、电动门窗；2一仪表；3一起动系、点火控制器；4一点火 控制器；5一点火线圈、安全带报警灯；6一点火线圈；7一空调系统、转向信号 灯；8一交流发动机报警灯
不应拉得太紧。 ③在穿过洞口或绕过锐角处，应用橡皮、毛
毯之类垫子或套管保护，使其不被磨损而造 成搭铁、短路甚至酿成火灾等危险。 ④各个线头连接必须牢固、可靠，线头与线 头之间、线头与接线柱之间应接触良好。
图9—1电线的颜色及表示方法
图9－2 常见的插接器形状与结构 a）结构；b）外形；c）外形 1一锁止扣；2一插座体；3一插接器端子4一插头体
图9—15东风EQ1090型汽车起动系统线路 1一起动继电器；2一点火开关；3一电流表；4一 蓄电池； 5一电源总开关；6—起动机
任务三 利用电路图排除故障
一、检查电路的工具
检查电路的基本工具包括万用表、试灯、 发光二极管、试电笔等。其功能请参照 其他资料，此处不再重复。
二、检查电路故障的方法
图9—23检查零件确认熔断器损坏
图9—24 分析烧熔断器的原因
图9—25 通过右侧前照灯的插接器检查绝缘情况确认故 障部位
图9—26 右侧前照灯插接器图
图9—27 排除故障后检查灯的工作、利用电路图检查故障的实例
图9—16 线路电压检测
图9—17 线路短路检查
图9—18 开关断开时各点电压的正确数据
图9—19 开关接通时各点电压的正确数据
图9—20 继电器触点接触不良时的电压数据
图9—21 前照灯的电路图
图9—22 确认故障可能发生的部位
6．汽车线路有共同的布局。 7．汽车线路有颜色和编号特征。 8．为不使全车电线零乱，以便安装和保
护导线的绝缘，应将导线做成线束。 9、汽车电器线路由各独立电系组成。
三、具体线路分析
1．电源电路 2．起动电路
图9—14东风EQ1090型汽车电源系统线路 1一交流发电机；2一点火开关；3一电流表；4一电子式电压调 节器；5一起动机；6一蓄电池；7一电源总开关
图9—13桑塔纳系列轿车中央线路板反面布置 A一用于仪表板线束，插件颜色为蓝色；B一用于连接仪表板线束，插件颜色为红色；C一 用于连接发动机室左边线束，插件颜色为黄色；D一用于连接发动机室右边线束，插件颜 色为白色； E一用于连接车辆后部线束，插件颜色为黑色；G一用于连接单个插头（主要 用于冷却液不足指示控制器）；H一用于连接空调装置的线束，插件颜色为棕色；Κ一空位； L一用于连接喇叭等线束，插件颜色为灰色；M一空位 N一单个插头（主要用于进气歧管预 热器的加热电阻的电源）；P一单个插头（主要用于蓄电池火线与中央线路板“30”的连接， 中央线路板“30”与点火开关“30”接线柱连接）；R一空位
任务二 汽车电路图的识读
一、线路的基本概念
1．线路和电路 2．线路图和电路图
二、线路分析的一般原则
1．汽车线路均为单线制。 2．汽车线路为直流并联电路。 3．汽车线路为负极搭铁。 4．电流表串联在电源电路中，以测量蓄
电池充、放电流的大小。
二、线路分析的一般原则
5．各车均装有保险装置，以防止短路而 烧坏电缆和用电设备。
2）组合开关
（2）电路保护装置 熔断器 断电器 继电器
图9－8 常见的熔断器外形 a）熔管式 b）缠丝式 c）插片式
图9－9 非循环式断电器 1一复位按钮；2一双金属片；3一触点；4、5一接线柱
图9－10循环式断电器 （a）外形 ； b）结构 1一触点；2一双金属片；3、4一接线柱
图9－11常见继电器的外形与内部原理 a）外形；b）内部原理
