实例二 力热载荷综合作用下的拓扑优化
3.3KN
换热系数 (Wm-2K)
在实例一中的模型上施加热边界条件如下:
位置 温度(K)
长×宽=160 ×120
1 2 3
1358.37 293 363
1092.36 105.3 13433
6.5MPa
ANSYS TRAINING
• GUI操作对应命令流的输出
– 单步查看 – 最终整体输出
Help is very helpful!
ANSYS TRAINING
实例讲解
实例一 力载荷下的拓扑优化
对一长正方形平板零件,底边中部受到均匀的压力6.5MPa,顶部两
侧受到集中载荷3.3KN。本问题的目标是在体积减少70%的条件下,
结构的柔顺度最小。 3.3KN
实例讲解
热-结构耦合分析
耦合方法
采用顺序耦合分析的方法,即首先进行整机温度场分析,然 后利用热分析结果即节点温度作为“体载荷”施加到随后的 结构分析中。
分析流程
温度场 边界条件 清除 物理环境 转换 单元 保存温度场 物理环境 转换 材料属性 温度场 计算 转换 接触算法 设置 参考温度 设置 边界条件
–PLNSOL,TOPO –or General Postproc > Plot Results > Nodal Solution… –红色表示要保留的材料 (pseudo-density 1.0); –蓝色表示可以去掉的材料 (pseudo-density 0.0)。

《Ansys拓扑优化》课件

《Ansys拓扑优化》课件
航空航天
优化飞机和航天器的结构,在减少重量的同时提高强度和刚度。
汽车工程
改进汽车结构以提高燃油效率和碰撞安全性。
建筑工程
优化建筑结构以提供更好的抗震性能和节能效果。
传统的结构优化与拓扑优化的 区别
• 传统的结构优化方法通常只考虑材料的分布,而拓扑优化还考虑了形 状的优化。
• 拓扑优化可以提供更自由的设计空间,允许非常复杂的结构形态。 • 拓扑优化能够更全面地优化结构的性能指标,如重量、刚度、疲劳寿
Ansys提供了先进的优化算法, 能够高效地进行拓扑优化。
集成的结构分析
Ansys可以直接对结构进行有 限元分析,提供准确的性能评 估。
与CAD软件的无缝集成
Ansys可以导入CAD模型,轻 松进行拓扑优化设计。
ቤተ መጻሕፍቲ ባይዱ
Ansys拓扑优化的输入数据要求
• 结构的几何形状和边界条件 • 设计的材料特性 • 优化目标和约束条件
命等。
拓扑优化的基本原理
拓扑优化基于有限元分析和优化算法,通过迭代地将材料从刚度较低的区域 转移到刚度较高的区域,以实现结构的最佳形态。
拓扑优化的流程
1
初始设计生成
2
根据设计要求生成初始设计。
3
优化迭代
4
通过重新分配材料进行优化迭代,直 到达到最优解。
设计空间定义
确定可调整材料的区域和边界条件。
有限元分析
使用有限元方法对结构进行力学分析, 评估性能。
拓扑优化在工程设计中的意义
1 降低成本
通过优化材料使用,减少了成本和浪费。
2 提高性能
优化后的结构能够提供更好的性能指标,如强度、刚度和疲劳寿命。
3 实现轻量化设计

如何利用ANSYS进行拓扑优化

如何利用ANSYS进行拓扑优化

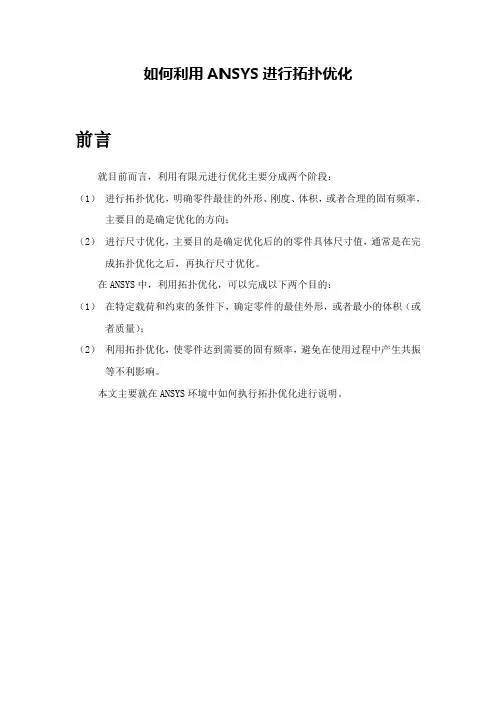

如何利用ANSYS进行拓扑优化前言就目前而言,利用有限元进行优化主要分成两个阶段:(1)进行拓扑优化,明确零件最佳的外形、刚度、体积,或者合理的固有频率,主要目的是确定优化的方向;(2)进行尺寸优化,主要目的是确定优化后的的零件具体尺寸值,通常是在完成拓扑优化之后,再执行尺寸优化。

在ANSYS中,利用拓扑优化,可以完成以下两个目的:(1)在特定载荷和约束的条件下,确定零件的最佳外形,或者最小的体积(或者质量);(2)利用拓扑优化,使零件达到需要的固有频率,避免在使用过程中产生共振等不利影响。

本文主要就在ANSYS环境中如何执行拓扑优化进行说明。

1、利用ANSYS进行拓扑优化的过程在ANSYS中,执行优化,通常分为以下6个步骤:、定义需要求解的结构问题对于结构进行优化分析,定义结构的物理特性必不可少,例如,需要定义结构的杨氏模量、泊松比(其值在~之间)、密度等相关的结构特性方面的信息,以供结构计算能够正常执行下去。

、选择合理的优化单元类型在ANSYS中,不是所有的单元类型都可以执行优化的,必须满足如下的规定:(1)2D平面单元:PLANE82单元和PLANE183单元;(2)3D实体单元:SOLID92单元和SOLID95单元;(3)壳单元:SHELL93单元。

上述单元的特性在帮助文件中有详细的说明,同时对于2D单元,应使用平面应力或者轴对称的单元选项。

、指定优化和非优化的区域在ANSYS中规定,单元类型编号为1的单元,才执行优化计算;否则,就不执行优化计算。

例如,对于结构分析中,对于不能去除的部分区域将单元类型编号设定为≥2,就可以不执行优化计算,请见下面的代码片段:…………Et,1,solid92Et,2,solid92……Type,1Vsel,s,num,,1,2Vmesh,all……Type,2Vsel,s,num,,3Vmesh,all……说明:上述代码片段定义相同的单元类型(solid92),但编号分别为1和2,并将单元类型编号1利用网格划分分配给了1#体和2#体,从而对其进行优化计算;而单元编号为2利用网格划分分配给了3#体,从而不执行优化计算。

《Ansys拓扑优化》课件

《Ansys拓扑优化》课件
《ansys拓扑优化》 ppt课件
REPORTING
• 拓扑优化概述 • ANSYS拓扑优化的基本原理 • ANSYS拓扑优化的操作流程 • 拓扑优化案例分析 • 结论与展望
目录
PART 01
拓扑优化概述
REPORTING
拓扑优化的定义
拓扑优化是在给定设计空间、载荷和约束条件下,通过求解数学优化问题,确定 最优的材料分布方案,以达到结构轻量化、刚度最大化或柔度最小化的目的。
PART 05
结论与展望
REPORTING
拓扑优化在工程设计中的重要性
01
02
03
提高结构效率
通过优化材料的分布,减 少不必要的材料,降低重 量并提高结构的刚度和稳 定性。
降低制造成本
减少材料使用意味着减少 生产成本和资源消耗,同 时优化设计可降低加工难 度。
创新设计
拓扑优化能够发现传统设 计方法无法达到的全新设 计方案,为工程师提供更 多创新选择。
熟悉ANSYS软件
深入了解ANSYS拓扑优化的基本原理、操作 流程和参数设置。
建立合理的模型
根据实际工程问题,建立准确的数学模型, 并选择合适的优化算法。
迭代与调整
在优化过程中,根据收敛情况和结果反馈, 不断调整优化参数和方法。
结果验证与评估
对优化后的设计方案进行实验验证,确保其 在实际应用中的可行性和可靠性。
迭代与收敛
在优化过程中,迭代计算并检查收敛性,直 至达到预设的收敛准则或迭代次数。
结果后处理和评估
评估与验证
根据优化结果,评估设计的可行性和有效性 ,如有需要可进行实验验证。
结果后处理
查看拓扑优化结果,如等效应力、应变分布 等。
设计优化建议

ansys优化方法简介以及实例

ansys优化方法简介以及实例

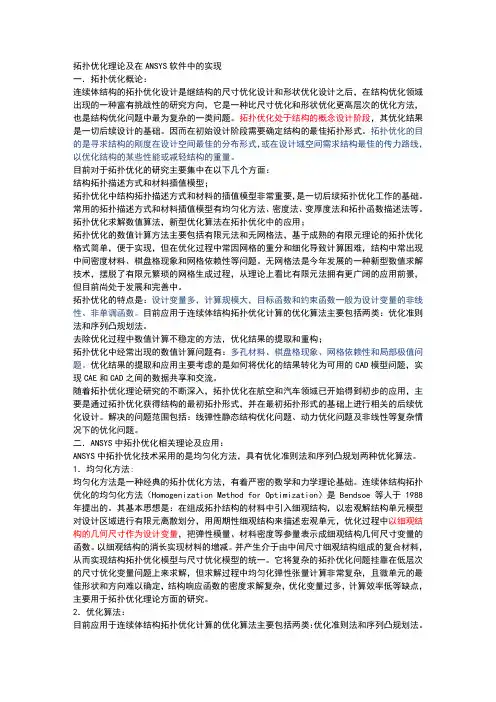

拓扑优化理论及在ANSYS软件中的实现一.拓扑优化概论:连续体结构的拓扑优化设计是继结构的尺寸优化设计和形状优化设计之后,在结构优化领域出现的一种富有挑战性的研究方向,它是一种比尺寸优化和形状优化更高层次的优化方法,也是结构优化问题中最为复杂的一类问题。

拓扑优化处于结构的概念设计阶段,其优化结果是一切后续设计的基础。

因而在初始设计阶段需要确定结构的最佳拓扑形式。

拓扑优化的目的是寻求结构的刚度在设计空间最佳的分布形式,或在设计域空间需求结构最佳的传力路线,以优化结构的某些性能或减轻结构的重量。

目前对于拓扑优化的研究主要集中在以下几个方面:结构拓扑描述方式和材料插值模型;拓扑优化中结构拓扑描述方式和材料的插值模型非常重要,是一切后续拓扑优化工作的基础。

常用的拓扑描述方式和材料插值模型有均匀化方法、密度法、变厚度法和拓扑函数描述法等。

拓扑优化求解数值算法,新型优化算法在拓扑优化中的应用;拓扑优化的数值计算方法主要包括有限元法和无网格法,基于成熟的有限元理论的拓扑优化格式简单,便于实现,但在优化过程中常因网格的重分和细化导致计算困难,结构中常出现中间密度材料、棋盘格现象和网格依赖性等问题。

无网格法是今年发展的一种新型数值求解技术,摆脱了有限元繁琐的网格生成过程,从理论上看比有限元法拥有更广阔的应用前景,但目前尚处于发展和完善中。

拓扑优化的特点是:设计变量多,计算规模大,目标函数和约束函数一般为设计变量的非线性、非单调函数。

目前应用于连续体结构拓扑优化计算的优化算法主要包括两类:优化准则法和序列凸规划法。

去除优化过程中数值计算不稳定的方法,优化结果的提取和重构;拓扑优化中经常出现的数值计算问题有:多孔材料、棋盘格现象、网格依赖性和局部极值问题。

优化结果的提取和应用主要考虑的是如何将优化的结果转化为可用的CAD模型问题,实现CAE和CAD之间的数据共享和交流。

随着拓扑优化理论研究的不断深入,拓扑优化在航空和汽车领域已开始得到初步的应用,主要是通过拓扑优化获得结构的最初拓扑形式,并在最初拓扑形式的基础上进行相关的后续优化设计。
