视频监控镜头选择规范
视频安防监控系统工程设计规范培训讲解
2021/10/10
30
5系统功能、性能设计
5.0.9 具有视频移动报警的系统，应能 任意设置视频警戒区域和报警触发条件。
5.0.10 在正常工作照明条件下系统图 像质量的性能指标应符合以下规定：
2021/10/10
31
5系统功能、性能设计
1 模拟复合视频信号应符合以下规定： 视频信号输出幅度1Vp-p，±3dB VBS 实时显示黑自电视水平清晰度≥400TVL 实时显示彩色电视水平清晰度≥270TVL 回放图像中心水平清晰度≥220TVL 黑白电视灰度等级≥8 随机信噪比≥36dB
3 矩阵切换和数字视频网络虚拟交换／切 换模式的系统应具有系统信息存储功能， 在供电中断或关机后，对所有编程信息和 时间信息均应保持。
2021/10/10
25
5系统功能、性能设计
4 系统应具有与其他系统联动的接口。当 其他系统向视频系统给出联动信号时，系 统能按照预定工作模式，切换出相应部位 的图像至指定监视器上，并能启动视频记 录设备，其联动响应时间不大于4s。
视频显示的动作信息与音频的对应的动作 信息具有一致性。
2.0.21 报警图像复核 :
当报警事件发生时，视频监控系统调用与 报警区域相关图像的功能。
2.0.22 报警联动 ：
报警事件发生时，引发报警设备以外的相 关设备进行动作(如报警图像复核、照明控 制等)。
2021/10/10
15
2术语
2.0.23 视频移动报警
利用视频技术探测现场图像变化，一 旦达到设定阈值即发出报警信息的一 种报警手段。
2.0.24 视频信号丢失报警
当接收到视频信号的峰峰值小于设定 阈值(视频信号丢失)时给出报警信息 的功能。
GB50395-2007视频安防监控系统工程设计规范
BEA Confidential. | 8
二、条文及条文说明
【条文】2.0.1 视频安防监控系统video surveillance & control system（VSCS） 利用视频探测技术、监视设防区域并实时显示、记录现场图像 的电子系统或网络。 【条文】2.0.2 模拟视频信号 video signal 基于目前的模拟电视模式，所需的大约为6MHz或更高带宽的基 带图像信号。 【条文】2.0.3 数字视频digital Video 利用数字化技术将模拟视频信号进行处理，或从光学图像直接 经数字转换获得的具有严格时间顺序的数字信号，表示为特定 数据结构的能够表征原始图像信息的数据。
【条文】3.0.2 视频安防监控系统工程的设计应综合应用视频探测、 图像处理/控制/显示/记录、多媒体、有线/无线通讯、计算机网络、 系统集成等先进而成熟的技术，配置可靠而适用的设备，构成先进、 可靠、经济、适用、配套的视频监控应用系统。 【条文】3.0.3 视频安防监控系统中使用的设备必须符合国家法律法 规和现行强制性标准的要求，并经法定机构检验或认证合格。
BEA Confidential. | 12
【条文】2.0.10 分控
branch console
在监控中心以外设立的控制终端设备。
【条文】2.0.11 模拟视频监控系统 surveillance System
analog video
除显示设备外的视频设备之间以端对端模拟视频信号传输方 式的监控系统。 【条文】 2.0.12 数字视频监控系统 surveillance system digital video
BEA Confidential. | 17
【条文】2.0.19 数字图像压缩 video
GB50395-2007《视频安防监控系统工程设计规范》
GB50395-2007视频安防监控系统工程设计规范中华人民共和国国家标准视频安防监控系统工程设计规范Code of design for video monitoring systemGB 50395-2007主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2 0 0 7年8月1日中华人民共和国建设部公告第587号建设部关于发布国家标准《视频安防监控系统工程设计规范》的公告现批准《视频安防监控系统工程设计规范》为国家标准，编号为GB 50395--2007，自2007年8月1日起实施。
其中，第3.0.3、5.0.4(3)、5.0.5、5.0.7(3)条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二oo七年三月二十一日前言根据建设部建标(2001]87号文件《关于印发“二o o o年至二00一年度工程建设国家标准制订、修订计划”的通知》的要求，本规范编制组在认真总结我国视频安防监控系统工程的实践经验基础上，参考国内外相关行业的工程技术规范，广泛征求国内相关技术专家和管理机构的意见，制定本规范。
本规范是《安全防范工程技术规范》GB 50348的配套标准，是安全防范系统工程建设的基础性标准之一，是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。
本规范共10章，主要内容包括：总则，术语，基本规定，系统构成，系统功能、性能设计，设备选型与设置，传输方式、线缆选型与布线，供电、防雷与接地，系统安全性、可靠性、电磁兼容性、环境适应性，监控中心。
本规范中黑体字标志的条文为强制性条文，必须严格执行，本规范由建设部负责管理和对强制性条文的解释，由公安部负责日常管理。
本规范由全国安全防范报警系统标准化技术委员会(SAC／TC 100)负责具体技术内容的解释工作。
在应用过程中如有需要修改和补充之处，请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处(北京市海淀区首都体育馆南路一号，邮政编码：100044，电话：010 -88512998，传真：010-********，E-mail：tcl00sjl@)以供修订时参考。
视频监控系统技术规范
视频监控技术规范书第一章概述与总体技术要求1.1范围本规范规定了视频监控系统主要设备的技术要求、系统级联方式、监控图像传输、显示、存储及应用，以及系统测试、验收和维护管理的相关规则。
1.1.1 术语、定义和缩略语1．报警与监控系统。
以维护社会公共安全为目的，综合运用安全防范、通信、计算机网络、系统集成等技术，构建具有信息采集、传输、控制、显示、存储与处理等功能的能够实现不同设备及系统间互联、互通、互控的监控综合系统。
利用该系统，可对需要防范和监控的目标实施有效的视频监控、报警处置，并可为城市应急体系建设提供相应的信息平台。
2．监控设备。
用于监控的信息采集、编码、处理、存储、传输、安全控制等设备。
3．监控资源。
监控设备和各类监控系统提供的图像、声音、报警信号和业务数据等资源信息，主要分为社会监控资源和公安监控资源。
社会监控资源，指社会各企事业、个人主导建设的监控资源。
公安监控资源，指公安机关主导建设的监控资源。
4．监控平台。
对联网系统内的资源进行集成和处理，对设备和网络进行管理，提供相关业务服务的平台。
用户通过调用监控平台的服务来进行监控管理、业务处理。
5．监控中心。
对各类报警与监控资源进行集中监控管理和指挥调度的场所。
6．用户。
是资源使用者，通过共享平台的接口访问，来使用共享平台提供的资源和服务，进行监控管理和业务处理。
主要包括用户终端和应用系统。
7．视频专网。
专用于承载监控系统信息的传输和交换，是一个完全独立的网络，并且与其他网络物理隔离。
8．流媒体。
能以一定策略控制、可连续传输、以稳定的码流速率输出、可连续实施播放的数字视频、音频数据流。
9．卡口监控系统。
利用光电、计算机、图像处理、模式识别、远程数据通信等技术对经过卡口的车辆图像和车辆信息进行全天候实时采集、识别、记录、比对、监测的系统，利用该系统可完成布/撤控、报警、查询、统计、分析等功能。
10．卡口前端车辆图像捕获率。
卡口前端摄像机记录的有效车辆数与实际通过卡口的车辆数的百分比。

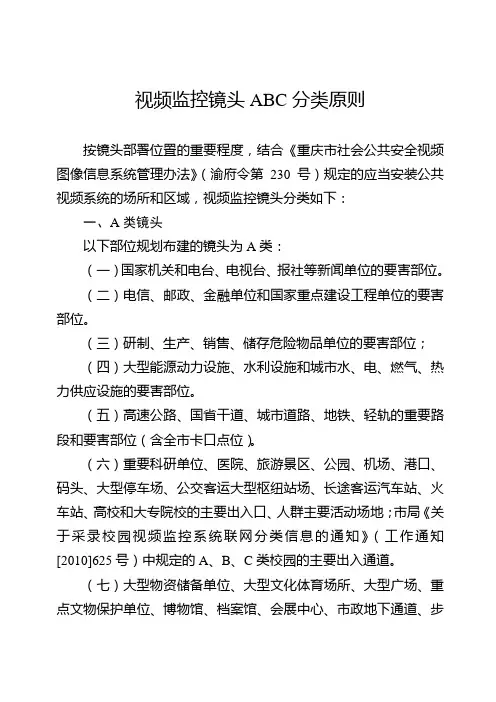

视频监控镜头ABC分类原则
视频监控镜头ABC分类原则按镜头部署位置的重要程度，结合《重庆市社会公共安全视频图像信息系统管理办法》（渝府令第230 号）规定的应当安装公共视频系统的场所和区域，视频监控镜头分类如下：一、A类镜头以下部位规划布建的镜头为A类：（一）国家机关和电台、电视台、报社等新闻单位的要害部位。
（二）电信、邮政、金融单位和国家重点建设工程单位的要害部位。
（三）研制、生产、销售、储存危险物品单位的要害部位；（四）大型能源动力设施、水利设施和城市水、电、燃气、热力供应设施的要害部位。
（五）高速公路、国省干道、城市道路、地铁、轻轨的重要路段和要害部位（含全市卡口点位）。
（六）重要科研单位、医院、旅游景区、公园、机场、港口、码头、大型停车场、公交客运大型枢纽站场、长途客运汽车站、火车站、高校和大专院校的主要出入口、人群主要活动场地；市局《关于采录校园视频监控系统联网分类信息的通知》（工作通知[2010]625号）中规定的A、B、C类校园的主要出入通道。
（七）大型物资储备单位、大型文化体育场所、大型广场、重点文物保护单位、博物馆、档案馆、会展中心、市政地下通道、步行街等的主要出入口。
（八）大型商业网点、大型餐饮场所、大型影剧院、大型娱乐场所、大型宾（旅）馆的主要出入口。
（九）易发或者频发刑事、治安案件的地段和区域。
（十）其他重点部位和要害部位。
二、B类镜头以下部位规划布建的镜头为B类：（一）A类镜头涉及的第六条至第八条中，相关单位和场所内部公共通道、公共区域，以及其他重要部位和区域。
住宅小区的主要出入口、中小型娱乐场所、中小型宾（旅）馆、互联网上网服务营业场所的主要出入口。
（二）一般公交客运站场、中小型停车场的要害部位、公共汽车内、出租车内。
（三）《关于采录校园视频监控系统联网分类信息的通知》（工作通知[2010]625号）中规定的D类中小学及幼儿园的重点部位。
（四）政府投资建设的其他公共区域。
三、C类镜头机关、团体和企事业单位用于内部管理的视频监控镜头；住宅小区（社区）内部视频监控镜头；以及上述A、B类未包含区域的镜头。
视频监控参数要求
（二）、安防系统主要设备性能参数1、红外快速球型摄像机功能特点：七寸全金属防护罩，防水等级IP66；中英文OSD菜单，可软改地址码，波特率，协议；支持多国语言，P制/N制自识别；独创红外灯控制技术：PWM控制；红外有效距离可达150米（远灯开启）；第三代“点阵”发光组件，高能低耗；全铝结构，结实牢固，散热效率高；内置防浪涌及雷击保护装置，有效防止6000V瞬时电流；远、近光切换倍数可设置，切换区间9级灯光补偿，光场分布均匀，无“手电筒”现象；智能控制，输出功率分5级可调；开启照度可调（1-15级），满足监控目标的不同距离与亮度要求；自动调光技术:发现目标功率提到最高，保证最佳效果，常态下转为待机；待机功能，功率（分9级）/待机时间可设置（15-30秒），人性化设计，使用寿命提高3倍以上；看守模式功能，球机无动作（15-60分钟，可设置），启动预置（360º扫描/两点扫描/预置位巡航组1/预置位1-8等功能）运行；技术参数2、室内外防水夜视摄像机关键特性1/3” sony super HAD-II CCDICR 彩转黑，IR同步启动可确保低照模式启动时影像清晰不延误，5秒切换延迟功能不会因临时光线变换而错误切换。
使用非球面红外专业镜头可提高感度，避免影像画面亮度不一现象最低照度：0.001Lux/F1.2,0Lux（红外开启）自动背光补偿，自动白平衡，自动增益IR灯板及机板正负极保护功能内建限流电阻器可延长LED寿命铝合金外壳，散热性佳双玻璃结构，有效防止红外扩散和起雾特制室外外壳可防水防尘防锈，并符合IP66国际标准特制活动式遮阳罩可有效降低强烈日照时摄影机温度高透光性玻璃镜面使红外光更均匀，影像真实不折射。
42颗进口高品质红外灯，保证红外灯的使用寿命红外照射距离50米标配镜头4-9mm镜头,8/12/16mm镜头可选DC12V3、夜视半球摄像机关键特性1/3” sony super HAD-II CCDICR 彩转黑，IR同步启动可确保低照模式启动时影像清晰不延误，5秒切换延迟功能不会因临时光线变换而错误切换。
视频监控验收规范(试行)
视频监控验收规范(试行)成为必要的措施。
2、预验收程序可以在前期发现并解决问题，避免后期出现大量的整改，节省时间和成本，提高工作效率。
二、前端设备安装规范：1、支架与立杆安装规范：支架与立杆的安装应符合国家标准和相关规定，要求牢固、稳定、耐久、防腐蚀。
2、设备箱安装规范：设备箱的安装应符合国家标准和相关规定，要求牢固、稳定、密封、防水、防腐蚀。
3、摄像机安装规范：摄像机的安装应符合国家标准和相关规定，要求安装位置合理、安装角度正确、图像清晰、稳定性好。
4、辅助光源安装规范：辅助光源的安装应符合国家标准和相关规定，要求安装位置合理、照射范围适宜、亮度均匀、光线稳定。
三、缆线敷设规范：1、一般规范：缆线敷设应符合国家标准和相关规定，要求线路布置合理、线缆保护完整、接头牢固、接地可靠。
2、室内布线规范：室内布线应符合国家标准和相关规定，要求线缆敷设规范、接头牢固、接地可靠、外观美观。
3、室外布线规范：室外布线应符合国家标准和相关规定，要求线缆敷设规范、线路保护完整、接头牢固、接地可靠。
四、设备供电施工规范：1、监控中心供电施工规范：监控中心的供电施工应符合国家标准和相关规定，要求电源稳定、线路保护完整、接地可靠。
2、前端设备供电施工规范：前端设备的供电施工应符合国家标准和相关规定，要求电源稳定、线路保护完整、接地可靠。
五、接地防雷建设规范：1、一般规范：接地防雷建设应符合国家标准和相关规定，要求接地电阻小、接地点分布合理、接地设施完好。
2、监控中心接地防雷规范：监控中心的接地防雷应符合国家标准和相关规定，要求接地电阻小、接地点分布合理、接地设施完好。
3、前端设备接地防雷规范：前端设备的接地防雷应符合国家标准和相关规定，要求接地电阻小、接地点分布合理、接地设施完好。
4、传输线路接地防雷规范：传输线路的接地防雷应符合国家标准和相关规定，要求接地电阻小、接地点分布合理、接地设施完好。
六、标签规范：1、基本要求：标签应符合国家标准和相关规定，要求标签内容清晰、标签材质耐用、标签固定牢固。
视频监控系统规范与标准(2024版)
GB 50348-2004
施工现场勘察 勘察并拟定前端设备安装方案，必要时应作现场模拟
试验。 摄像机：安装位置、监视现场一天的光照度变化和夜
间提供光照度的能力、监视范围、供电情况； 勘察并拟定线缆、管、架（桥）敷设安装方案。 勘察并拟定监控中心位置及设备布置方案。 监控中心面积； 线缆进线、接线方式；
6.3.5 工程设备的安装应符合下列要求： 9 控制设备安装。
1) 控制台、机柜（架）安装位置应符合设计要求，安装应平稳牢 固、便于操作维护。机柜架）背面、侧面离墙净距离应符合本规范 3.13.11条的规定。
2) 所有控制、显示、记录等终端设备的安装应平稳，便于操作。 其中监视器（屏幕）应避免外来光直射，当不可避免时，应采取避 光施。在控制台、机柜（架）内安装的设备应有通风散热措施，内 部接插件与设备连接应牢靠。
GB 50348-2004
3.11.6 光缆敷设应符合下列规定： 6 管道敷设光缆时,无接头的光缆在直道上敷设时应有人
工逐个入孔同步牵引；预先作好接头的光缆，其接头部分 不得在管道内穿行。光缆端头应用塑料胶带包扎好，并盘 圈放置在托架高处。 7 光缆敷设完毕后，宜测量通道的总损耗,并用光时域反 射计观察光纤通道全程波导衰减特性曲线。
3) 控制室内所有线缆应根据设备安装位置设置电缆槽和进线孔，排 列、捆扎整齐，编号，并有永久性标志。
GB 50348-2004
6.3.6 供电、防雷与接地施工应符合下列要求： 1 系统的供电设施应符合本规范3.12节的规定。摄像机
GB 50348-2004
3.11.5 线缆敷设应符合下列规定： 3）下列情况可采用明管配线： ——易受外部损伤； ——在线路路由上，其它管线和障碍物较多，不宜明敷
视频监控设计施工规范课件
视频安防监控系统工程设计
四.设备选型与设置
(二) 镜头旳选型与设置应符合下列要求
1 镜头像面尺寸应与摄像机靶面尺寸相适应，镜头旳接口 与摄像机旳接口配套。
2 用于固定目旳监视旳摄像机，可选用固定焦距镜头， 监视目旳离摄像机距离较大时可选用长焦镜头；在需 要变化监视目旳旳观察视角或视场范围较大时应选用 变焦距镜头；监视目旳离摄像机距离近且视角较大时 可选用广角镜头。
视频安防监控系统工程设计
三.系统功能、性能设计
5 监视图像信息和声音信息应具有原始完整性。 6 系统应确保对现场发生旳图像、声音信息旳及时响应，并
满足管理要求。 7 图像统计功能应符合下列要求：
1) 统计图像旳回放效果应满足资料旳原始完整性，视频存储容量和 统计／回放带宽与检索能力应满足管理要求。
7 摄像机应有稳定牢固旳支架：摄像机应设置在监视目旳区域附 近不易受外界损伤旳位置，设置位置不应影响现场设备运营和 人员正常活动，同步确保摄像机旳视野范围满足监视旳要求。 设置旳高度，室内距地面不宜低于 2.5m；室外距地面不宜低 于 3.5m。室外如采用立杆安装，立杆旳强度和稳定度应满足摄 像机旳使用要求。
和回放旳图像(和声音)质量应满足有关原则和管理使用要 求。 2 在同一系统中，对于磁带录像机和统计介质旳规格应一致。 3 录像设备应具有联动接口。 4 在录像旳同步需要统计声音时，统计设备应能同步统计图 像和声音，并可同步回放。 5 图像统计与查询检索设备宜设置在易于操作旳位置。
10 在正常工作照明条件下系统图像质量旳性能指标应符合下列要求： 1) 模拟复合视频信号应符合下列要求： 视频信号输出幅度 1Vp-p，±3dB VBS 实时显示黑自电视水平清楚度≥400TVL 实时显示彩色电视水平清楚度≥270TVL 回放图像中心水平清楚度≥220TVL 黑白电视灰度等级≥8 随机信噪比≥36dB 2) 数字视频信号应符合下列要求： 单路画面像素数量≥352×288(CIF) 单路显示基本帧率：≥25动切换或编程自动切换，对视频输入信号在指定旳监视器
选择合适的摄像机类型及摄像机安装方式和要求l
视频监控系统安装前首先要熟悉施工图和产品资料，现场施工技术人 员应熟悉图纸，了解设计意图和设计功能，掌握设计内容、技术条件，了 解各项设计要求。对所使用的产品，应该要熟悉该产品的技术参数和特点。 掌握施工现场情况：按图纸及现场勘查的实际环境，考虑安装位置、 安装方式及美观程度。在实际工程施工中，安防设备一般都是安装于装修 的完成面上，而在平面图中,装修工程部分的细节往往不能很好地体现，造 成在实践安装时与施工图上的设备安装方式和位置有所调整。
三、情景讨论
讨论
不同场合选择不同的安装方式
5、室外窄通道安装摄像机应避免摄像机占用车行通道
的行驶空间，防止大型车辆通过时摄像机遭到破坏
三、情景讨论
讨论
不同场合选择不同的安装方式
6、室外摄像机支架安装注意事项 讨论：室外摄像机选用哪种支架护罩更具有抗风能力，避免因 大风导致摄像机画面抖动。
三、情景讨论
摄像机类型
枪式摄像机 半球摄像机
美观
触碰
监视范围 安装及调试的 调节 难度
成本
其他
注：车库通道 摄像机同样要 避免逆光。
三、情景讨论
讨论
不同场合选择不同的安装方式
4、枪式摄像机应选用较为牢固的支架进行安装 讨论一下大家以下三款支架的优缺点，觉得那一款支架更适合 安装于室外。
室外安装摄像机，影响摄像机牢固度的不仅是支架，还有支架 与护罩连接的万向节
另外，也需要 安装一些摄像 机对大厅区域 进行监视
摄像机的安装 摄像机安装及图像调整的一般要求 摄像机对出入口进行图像监视时，需要获得进出人员的正 面图像，在窄通道内，我们可以把摄像机安装在通道的中间位 置，监视通道出入人员的正面图像，在大开间的出入口，可以 把摄像机安装在人员行进方向的正面。
GB新编《视频安防监控系统工程设计规范》
GB50395-2007视频安防监控系统工程设计规范中华人民共和国国家标准视频安防监控系统工程设计规范CodeofdesignforvideomonitoringsystemGB50395-2007主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2007年8月1日中华人民共和国建设部公告第587号建设部关于发布国家标准《视频安防监控系统工程设计规范》的公告现批准《视频安防监控系统工程设计规范》为国家标准，编号为GB本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二oo七年三月二十一日前言根据建设部建标(2001]87号文件《关于印发“二ooo年至二00一年度工程建设国家标准制订、修订计划”的通知》的要求，本规范编制组在认真总结我国视频安防监控系统工程的实践经验基础上，参考国内外相关行业的工程技术规范，广泛征求国内相关技术专家和管理机构的意见，制定本规范。
本规范是《安全防范工程技术规范》GB50348的配套标准，是安全防范系统工程建设的基础性标准之一，是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。
本规范共10章，主要内容包括：总则，术语，基本规定，系统构成，系统功能、性能设计，设备选型与设置，传输方式、线缆选型与布线，供电、防雷与接地，系统安全性、可靠性、电磁兼容性、环境适应性，监控中心。
本规范中黑体字标志的条文为强制性条文，必须严格执行，本规范由建设部负责管理和对强制性条文的解释，由公安部负责日常管理。
本规范由全国安全防范报警系统标准化技术委员会(SAC／TC100)负责具体技术内容的解释工作。
在应用过程中如有需要修改和补充之处，请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处(北京市海淀区首都体育馆南路一号，邮政编码：100044，电话：010本规范主编单位、参编单位和主要起草人：主编单位：全国安全防范报警系统标准化技术委员会参编单位：公安部第一研究所北京联视神盾安防技术有限公司北京蓝盾世安信息咨询有限公司主要起草人：李加洪杨国胜施巨岭陈朝武周群刘希清目次1总则 (1)2术语 (2)3基本规定 (5)4系统构成 (6)5系统功能、性能设计 (9)6设备选型与设置 (12)7传输方式、线缆选型与布线 (18)8供电、防雷与接地 (19)9系统安全性、可靠性、电磁兼容性、环境适应性 (20)10监控中心 (21)附录A设计流程与深度 (22)本规范用词说明 (28)附：条文说明 (29)1总则2术语surveillance&controlsystem(VSCS)利用视频探测技术、监视设防区域并实时显示、记录现场图像的电子系统或网络。
视频安防监控系统工程设计规范GB
视频安防监控系统工程设计规范G BFinal approval draft on November 22, 2020中华人民共和国国家标准视频安防监控系统工程设计规范Code of design for video monitoring systemGB 50395-2007主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2 0 0 7年8月1日中华人民共和国建设部公告第587号建设部关于发布国家标准《视频安防监控系统工程设计规范》的公告现批准《视频安防监控系统工程设计规范》为国家标准，编号为GB 50395--2007，自2007年8月1日起实施。
其中，第、、、条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二oo七年三月二十一日前言根据建设部建标(2001]87号文件《关于印发“二000年至二00一年度工程建设国家标准制订、修订计划”的通知》的要求，本规范编制组在认真总结我国视频安防监控系统工程的实践经验基础上，参考国内外相关行业的工程技术规范，广泛征求国内相关技术专家和管理机构的意见，制定本规范。
本规范是《安全防范工程技术规范》GB 50348的配套标准，是安全防范系统工程建设的基础性标准之一，是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。
本规范共10章，主要内容包括：总则，术语，基本规定，系统构成，系统功能、性能设计，设备选型与设置，传输方式、线缆选型与布线，供电、防雷与接地，系统安全性、可靠性、电磁兼容性、环境适应性，监控中心。
本规范中黑体字标志的条文为强制性条文，必须严格执行，本规范由建设部负责管理和对强制性条文的解释，由公安部负责日常管理。
本规范由全国安全防范报警系统标准化技术委员会(SAC／TC 100)负责具体技术内容的解释工作。
在应用过程中如有需要修改和补充之处，请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处(北京市海淀区首都体育馆南路一号，邮政编码：100044，电话：0，传真：0，E-mail)以供修订时参考。
监控摄像头镜头常识与调法
监控摄像机镜头常识与调法镜头是电视监控系统中必不可少的部件，在电视监控系统中如何根据现场被监视环境，正确选用摄像机镜头是非常重要的，因为它直接影响到系统组成后在系统末端监视器上所看到的被监视面画的效果能否满足系统的设计要求。
监控摄像机镜头知识1) 应依据摄像机到被监视目标的距离，来选择定焦镜头(Fixed Focal LenS的焦距。
从焦距上区分有短焦距广角镜头、中焦距标准镜头、长焦距远镜头。
镜头焦距通常用值来表示，镜头光圈一般用F表示，F取值以镜头的焦距/和通光孔径d的比值来衡量，F=f/d，每个镜头上均标有其最大的F值。
2) 摄像机的镜头规格应与摄像机CCD靶面尺寸("为6.4hX4.8 u "为4.8hX3.6 u "为3.2hX2.4 U相对应。
如果镜头尺寸与摄像机CCD靶面尺寸不一致时，观察角度将不符合设计要求，或者发生画面在焦点以外等问题。
3) 摄像机的水平视觉度数及垂直视觉度数与摄像机CCD靶面尺寸hX u及镜头焦距f 之间有如下关系：水平视觉度数=2arctan (h/2f);垂直视觉度数=2arctan ( u /2f)4) 镜头有自动光圈(auto iris)和手动光圈(manual iris)之分。
自动光圈用于被照物光线变化较多场合，手动光圈用于被照物光线稳定之处。
自动光圈镜头有二种驱动方式：一类为视频输入型Video driver（with Amp），它将一个视频信号及电源从摄像机输送到透镜来控制镜头上的光圈，这种视频输入型镜头内包含有放大器电路，用以将摄像机传来的视频信号转换成对光圈马达的控制，另一类称为DC输入型（DCdriverno Amp）,它利用摄像机上的直流电压来直接控制光圈，这种镜头内只包含电流计式光圈马达,摄像机内没有放大器电路。
二种驱动方式产品不具可互换性,但现已有通用型自动光圈镜头推出。
5）镜头安装有C型和CS型两种，C型安装的镜头在CCD摄像机与镜头间多了5mm调整光圈值的环。
GB50395-2007《视频安防监控系统工程设计规范》-(28028)
GB50395-2007视频安防监控系统工程设计规范中华人民共和国国家标准视频安防监控系统工程设计规范Code of design for video monitoring systemGB 50395-2007主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期： 2 0 0 7 年 8 月 1 日中华人民共和国建设部公告第587 号建设部关于发布国家标准《视频安防监控系统工程设计规范》的公告现批准《视频安防监控系统工程设计规范》为国家标准，编号为GB 50395--2007 ，自 2007 年 8 月 1 日起实施。
其中，第 3.0.3 、5.0.4(3) 、 5.0.5 、5.0.7(3) 条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二 oo 七年三月二十一日1前言根据建设部建标 (2001]87 号文件《关于印发“二 o o o 年至二 00 一年度工程建设国家标准制订、修订计划”的通知》的要求，本规范编制组在认真总结我国视频安防监控系统工程的实践经验基础上，参考国内外相关行业的工程技术规范，广泛征求国内相关技术专家和管理机构的意见，制定本规范。
本规范是《安全防范工程技术规范》GB 50348 的配套标准，是安全防范系统工程建设的基础性标准之一，是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。
本规范共10 章，主要内容包括：总则，术语，基本规定，系统构成，系统功能、性能设计，设备选型与设置，传输方式、线缆选型与布线，供电、防雷与接地，系统安全性、可靠性、电磁兼容性、环境适应性，监控中心。
本规范中黑体字标志的条文为强制性条文，必须严格执行，本规范由建设部负责管理和对强制性条文的解释，由公安部负责日常管理。
本规范由全国安全防范报警系统标准化技术委员会 (SAC ／ TC 100) 负责具体技术内容的解释工作。
视频监控摄像机与镜头选择
焦距调整方式的选择：固定焦距：适合于可以直接确定监视区域的固定监控点；手动变焦：适合于暂时无法确定监视区域的固定监视点；电动变焦：适合于大范围远距离监视的全方位监视点。
镜头尺寸的选择：需要根据使用摄象机CCD的尺寸来决定，大尺寸的镜头可以和小尺寸CCD 摄象机配合使用，但视场角会变小，镜头与摄象机尺寸应尽量选择一致。
聚焦值的选择：短焦距镜头：适合于对大范围的全景监视；长焦距镜头：适合于对远距离的特写监视；实际的焦距值可以根据下列公式进行估算。
f=aL/H f=bL/W其中：f───镜头焦距；L───镜头至景物距离；W───靶面宽度；H───靶面高度；b───成像宽度；a───成像高度估算后得出的焦距值和实际镜头产品相比较，并结合摄象机CCD尺寸来确定实际使用镜头的型号。
设计中有关镜头的其它参数可以不用重点考虑，因为一旦焦距参数确定后，也就确定了镜头型号，对于某种品牌的镜头来说，其它参数基本就由产品本身决定了。
一般来说，IPC的镜头焦距越大，视场角越小，而监控距离越远。
注意：监控距离指可以看清人像的有效距离。
IPC镜头焦距与监控距离的关系如下：注意：不同型号的IPC在同一镜头焦距下的视场角可能不同。
放到实际使用场景中，2.8mm焦距适用于电梯、楼梯等较为狭小的环境，4mm适用于会议室、商店稍大一些的场景等，而停车场、工厂车间、庭院等更开阔的地方则可以选用6mm以上的镜头；具体选择可以根据需要而定。
1、一般情况下，普通会议室，办公室，电梯间的监控环境下，3mm到12mm 左右的短距定焦镜头即可满足需求。
2、对于小区内的安防监控，或者普通的道路监控来说，6mm到15mm的监控镜头也基本可以满足需求。
3、一般的路口监控来说，由于拍摄的空间较大，清晰度要求较高，因此适用于6mm到60mm的中距离焦距镜头。
4、在用于城市治安监控的摄像镜头上，由于监控距离与环境的不同，基本上配置10mm至120mm左右的远距离变焦镜头即可。
监控摄像头挑选三基本原则
隐私保护
监控摄像头应具备自动遮蔽或可调节视角的功能，避免侵犯他人隐私。同时，应设置合 理的视频存储时间和范围，避免长时间无限制的录像。
防黑客攻击
防黑客攻击
选择具备防黑客攻击功能的监控摄像头，如 防火墙、入侵检测等安全措施，以防止黑客 入侵和恶意攻击。
具有红外夜视功能的摄像头可以在夜间或暗光环境下清晰拍摄，保证监控效果。
02
稳定性
防抖功能
防抖功能
在监控摄像头中，防抖功能是衡量其稳 定性的一个重要指标。具备良好防抖功 能的摄像头能够在拍摄过程中有效抑制 由于风吹、震动等原因引起的画面抖动 ，保证画面的清晰度和稳定性。
VS
镜头稳定性
镜头的稳定性也是影响监控摄像头稳定性 的关键因素。优质的镜头能够确保在各种 光线条件下都能保持稳定的画面效果，避 免出现画面模糊、失真等问题。
耐用性
材质选择
监控摄像头的外壳材质对其耐用性有 着重要影响。选择防水、防尘、耐腐 蚀的材质能够提高摄像头的耐用性， 使其在各种恶劣环境下都能稳定工作。
防护等级
摄像头的防护等级也是衡量其耐用性 的一个重要指标。具备较高防护等级 的摄像头能够更好地抵御风雨、尘土 等外界因素的侵袭，延长其使用寿命。
故障率与售后服务
定期更新与维护
为监控系统安装最新的安全补丁和升级，确 保系统漏洞得到及时修复，提高安全性。
远程访问与控制
远程访问
选择支持远程访问的监控摄像头，方便随时 随地查看监控画面，提高监控的灵活性和便 捷性。
远程控制
具备远程控制功能的监控摄像头可以实现对 摄像头的旋转、变焦等操作，更加方便实用 。同时，应设置合理的远程访问权限和认证
视频监控点位分类和规划原则及评估办法
视频监控点位分类和规划原则及评估办法（一）重点监控部位分类1、重点单位（1）乡镇、街道以上党政机关；（2）供电、供水、供气、供热、供油等涉及国计民生单位；（3）广播电台、电视台、邮政、电信等重点单位；（4）大中专院校、中小学校、幼儿园等教育机构；（5）综合、专科等医疗机构；（6）核电站、重点科研机构、重点建设工程等保护单位；（7）武器、弹药、危险品、粮食等各类重要物质储备库。
2、重点场所（8）机场、火车站、港口码头、长途客运站等交通枢纽；（9）银行、股票、证券等金融营业场所和金银珠宝营业场所；（10）图书馆、博物馆、纪念馆、文化宫、体育场馆、寺院教堂等文化体育宗教活动场所；（11）大型广场、公园、动物园等旅游观光场所；（12）大中型商场（建筑面积大于3000平米）、大型农贸市场等人群密集场所；（13）四星级以上宾馆和治安复杂的娱乐场所；（14）居民住宅小区及区内公共活动场所。
3、重点出入口（15）地铁出口、隧道出口、快轨车站、较大公交车站；（16）主要干道、交通路口；（17）卡口、要道、高速收费口；（18）停车场。
（二）视频监控点的规划及选型、安装根据重点区域特点结合现有监控点位，依实战需要，提出“围、补、连、合”的规划思路，供参考：围：顾名思义就是将目标区域围起来，形成封闭圈。
一是控制所有出入市的路口，二是控制主城区所有出入口，三是控制局部辖区出入口，确保主要出入口100%有效覆盖，达到任何进出的人、车、物等目标均能获取清晰影像；力争所有进出部位均能达到有效覆盖。
连：控制所有重点部位、重点场所、重点部位周边出入口，结合周边摄像头分布情况按照市区主要道路连成线，连成圆，形成多个相互关联的封闭圈，确保可多次捕获移动目标。
补：对各类封闭圈的补点：保证目标经过各层封闭圈时必须能达到清晰覆盖，合理规划各辖区相互重叠交叉的封闭圈，避免重复建设、漏建等情况。
对封闭圈内补点：主要是派出所封闭圈内，对已分类的重点单位、重点场所、重点部位补建监控点位，特别是对案件高发等区域，根据实际情况选择摄像机类型进行补点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视频监控镜头选择规范
视频监控镜头负责现场视频信号的采集，是整个视频图像管理系统的原始信号源，视频监控镜头的选择是否科学、合理将对系统的建设和应用具有深远的影响，视频监控镜头清理复核工作应逐一做好镜头的选择工作。
（一）视频监控镜头选择原则新建视频监控镜头选择的基本原则要以满足实际业务应用为目标，结合监控现场和目标范围的具体情况，科学合理地选择摄像机种类。
1、案件高发地点、公共复杂场所、易发生群体性事件的重点敏感区域、主要路段、人流密集区和重要警卫目标等应采用高清摄像机
2、在重点部位、重点单位周边、公园、广场、景点区域和交通路段等监控点，如果既需要监控大范围区域和整体场景，又需要通过镜头变倍和云台控制辨识人员面部特征、车辆车牌和局部现场情况，应采用高速快球摄像机或云台摄像机。
3、在背街小巷、偏离路段、治安盲区等区域，人员车辆经过少、同时需要监控的部位多、角度多，应采用智能快球摄像机。
4、对夜间环境照明条件比较差，又不适合采用白炽灯补光的监控点，应采用红外摄像机，其红外补光有效距离应大于监控点与监控目标的距离。
（二）视频监控镜头分类和基本特点视频监控镜头种类繁多，分类方式也多种多样，根据视频监控镜头选用原则和视频监控领域先进产品和技术，围绕社会公共安全场所和区域监控的具体应用，可按图像清晰度（高清、标清）和应用模式（网络、模拟、红外）进行分类，可分为五大类十三小类。
第一类：高清网络摄像机
1、高清网络智能快球摄像机
2、高清网络枪式摄像机
3、高清网络半球摄像机该类摄像机基本特点：支持高清视频图像采集，摄像机完成视频图像编码压缩，图像分辨率达到720(P 1280*720)、1080(P 1920*1080)、1200P (1600*1200)。
主要应用于需要高品质图像的重点监控部位和人员复杂场所等。
第二类：标清网络摄像机
1 、标清网络智能快球摄像机
2、标清网络枪式摄像机
3、标清网络半球摄像机
该类摄像机基本特点：支持标清视频图像采集，摄像机完成视频图像编码压缩，视频图像分辨率4CIF( 704*576)。
主要应用于对图像分辨率要求不高的监控场所。
第三类：模拟摄像机
1 、智能快球摄像机
2、彩转黑枪式摄像机
3、彩色半球摄像机
该类摄像机基本特点：摄像机输出模拟视频信号，模拟视频图像延时小，实时响应好，需要配置视频编码设备进行视频压缩编码，图像分辨率一般为
4CIF(704*576)，主要应用于需要实时性好的监控场所或经济性要求高的监控场所。
第四类红外摄像机
1 、红外快球摄像机
2、红外枪式摄像机
3、红外半球摄像机
该类摄像机基本特点：摄像机具备红外补光功能，适用于夜间光照条件差的场所。
感应红外的枪式摄像机也可配置分体式的红外补光灯，实现昼夜监控。
第五类智能卡口抓拍机
1 、智能卡口抓拍摄像机
该类摄像机基本特点：智能卡口抓拍摄像机是集成车牌识别、车
身颜色识别、视频触发和闪光灯同步等功能的嵌入式一体化智能摄像机，主要应用于交通卡口。
（三）视频镜头选择表
以下是对各小类的摄像机的特点、适用场所列表说明:
（四）技术参考资料
1、高清与标清视频监控概念
传统监控系统大部分都只能达到普清CIF （352X 288）或者标清4CIF （704X 576）的分辨率，存在图像清晰度低、可看范围小等缺点，在城市的广场、公园、车站等大范围和重点部位城市监控场合，适合采用清晰度更高、可看范围更大的高清视频监控系统，以满足迅速准
确的找到监控目标、看清面部特征和车牌照的监控效果。
高清视频监控是个相对的概念，在模拟监控时代，水平电视线480 线以上的摄像机（约20 万像素）即被视作高清摄像机；现在的“高清”的概念应该
是百万像素以上，从100万像素到500 万像素甚至更高的摄像机，高清视频监控系统应包括高清摄像机、高清镜头和高清显示器。
而现在芯片技术及压缩算法的发展，高清的视频监控产品逐渐兴起。
现在
D1标清视频压缩格式业已正式写入数字硬盘录像系统（DVR）国家标准。
高清
摄像机和高清视频编解码器也逐步得到应用，清晰度可以达到1280*720、
1920*1080 或1600*1200，视频图像质量可获得质的提升。
1 ）标清视频图像
所谓标清，是物理分辨率在720p（1280*720）以下的一种视频格式。
720p 是指视频的垂直分辨率为720 线逐行扫描。
具体的说，是指分辨率在400线左右的VCD DVD电视节目等“标清”视频格式，即标准清晰度。
而物理分辨率达到720p以上则称作为高清，简称HD 关于高清的标准，国际上公认的有两条：视频垂直分辨率超过720p 或1080i ;视频宽纵比为16：9。
2）高清视频图像对于“高清”和“标清”的划分首先来自于所能看到的视频效果。
由于图像质量和信道传输所占的带宽不同，使得数字电视信号分为
HDTV高清晰度电视）、SDTV标准清晰度电视）和LDTV普通清晰度电视）。
从视觉效果来看HDTV的规格最高，其图像质量可达到或接近
35mm宽银幕电影的水平，它要求视频内容和显示设备水平分辨率达
到1000线以上，分辨率最高可达1920X1080或1600*1200。
从画质来看，由于高清的分辨率基本上相当于传统模拟电视的4 倍，画面清晰度、色彩还原度都要远胜过传统电视。
全高清（FULLHD是指物理分辨率高达1920X 1080显示，对应地把720
称为标准高清。
3）高清视频图像采集的实现
高清摄像机按器件分为CCD和CMO两种。
相对于传统的CCD器件，
CMOSS功耗和成本上有明显的优势，且可以满足更高像素的要求；但在获取图
像的通透感、层次感、色彩还原度上与CCD摄像机有着一定的差距，且在较低
照度环境下噪点会更加明显。
2、智能高速球的应用参考
智能高速球可以实现360°连续监视，所以在一个路口用一个高速球就可以实现全方位监控，高速球的高速旋转功能使得监控人员可以很好的捕捉到所需视频，且无论在大变倍还是小变倍的情况下旋转都能够提供稳定的视频效果。
智能高速球可以实现固定区域进行监控、两点间的扫描监控、几个路口点之间切换监控，还可以自行设定监视路线和速度，使之循环监控。
在无人操控的时候，可以自动启用守望功能，按照设定好的方式进行监视和巡航。
网络智能高速球可以支持报警信号联动，实现快速的警情反应。
网络智能高速球也可以支持语音的输入和输出，在前端配置广播和对讲，可实现定向广播警示、双向语音互动。
城市视频监控一般都需要24 小时的全天候监控，采用内置彩转黑功能摄像机的高速球，可以使夜间也能达到比较好的监视效果。
在“北碚国家大学科技园”项目中，道路路口视频监控摄像机采
用网络高清枪式摄像机+网络高清智能高速球相结合的模式设计，以达
到“平安重庆•应急联动防控体系数字化建设” A类镜头的设计标准。
网络高清枪式摄像机定点监视路面车辆及道路交通状况；网络高
清智能高速球采用设置多个预置位或设置巡航模式的方式监视整个路口
的重要部位，实现监控区域全封闭、无死角、无盲区布控。
“北碚国家大学科技园”视频监控点位表：。
