电视机原理考试习题与答案
本科电视原理试题及答案
本科电视原理试题及答案一、选择题（每题2分，共20分）1. 电视信号中的图像信号通常采用哪种调制方式？A. AMB. FMC. PMD. VSB-AM答案：D2. 下列哪种扫描方式是彩色电视中使用的？A. 逐行扫描B. 隔行扫描C. 顺序扫描D. 随机扫描答案：B3. 电视信号中的伴音信号通常采用哪种调制方式？A. AMB. FMC. PMD. SSB答案：B4. 电视接收机中的高频头主要作用是什么？A. 放大信号B. 频率变换C. 检波D. 调制答案：B5. 电视信号中的色差信号是如何产生的？A. 通过Y/C分量分离B. 通过RGB分量分离C. 通过模拟计算D. 通过数字计算答案：A6. 电视接收机中的行扫描电路主要负责什么？A. 水平方向的扫描B. 垂直方向的扫描C. 信号放大D. 信号调制答案：A7. 下列哪项不是电视信号中的色度信号？A. 亮度信号B. 色差信号C. 色同步信号D. 色度副载波答案：A8. 电视接收机中的显像管是如何工作的？A. 通过电子束撞击荧光屏B. 通过电磁场控制电子束C. 通过热能激发荧光粉D. 通过光能激发荧光粉答案：A9. 电视接收机中的中频放大器主要作用是什么？A. 提高信号的信噪比B. 降低信号的失真度C. 提高信号的稳定性D. 所有上述选项答案：D10. 下列哪项不是电视信号传输过程中的干扰？A. 电离层干扰B. 大气干扰C. 太阳黑子干扰D. 人为干扰答案：C二、填空题（每题2分，共20分）11. 电视信号中的________信号负责传输图像信息。
答案：视频12. 电视信号中的________信号负责传输声音信息。
答案：音频13. 电视接收机中的________电路负责将接收到的信号解调成视频和音频信号。
答案：解调14. 在电视技术中，________是指电视图像的垂直清晰度。
答案：线数15. 电视信号的________是指信号的频率范围。
答案：带宽16. 电视接收机中的________电路负责将天线接收到的微弱信号放大。
电视机原理--C答案
电视机原理（C）一、填空题（每空1分，共15分）1、低 6.52、行场3、残留双4、加减5、淡红色6、调频7、15625 18、高下降9、25二、单项选择题（每小题1分，共15分）1、D2、A3、B4、C5、C6、C7、A8、B9、C10、B11、C12、A13、B14、D15、B三、名词解释题（每小题4分，共16分）1、ARC为自动清晰度控制电路。
2、灰色指从白色到黑色的过渡色。
3、清晰度指人对图像细节清晰程度的感觉。
4、PAL制指逐行倒相正交平衡调幅制。
四、简答题（每小题6分，共30分）1、色同步信号的作用：作为接收机恢复彩色副载波的相位基准；给接收机提供一个识别信号。
2、图像信号的特点：相关性、单极性。
3、PAL制、NTSC制和SECAM制三大制式的共性：都与原来的黑白电视相兼容；都是用摄像机摄取三基色信号，并把这三基色信号编码成一个亮度信号和两个色差信号来传送。
4、彩色的三要素为色度、色饱和度和亮度。
5、黑白与彩色电视的“兼容”指黑白与彩色电视机可以互相收看对方电视台的电视节目。
五、分析计算题（每小题8分，共24分）1、解：（1）有光栅说明扫描电路工作正常，有伴音说明伴音电路工作正常，无图像则说明图像通道没有工作，故其故障部位为图像通道（视放电路）。
（2）有伴音说明伴音通道工作正常，荧光屏上只有一条水平亮线说明行扫描电路工作正常而场扫描电路没有工作，故其故障部位为场扫描电路。
2、解：收端场扫描周期略小于发端即场频偏高3、解：fs=fp+6.5MHZ＝176.25MHz+6.5MHZ＝182.75MHZ f L=fp+38MHZ＝176.25MHz+38MHZ＝214.25MHZ。

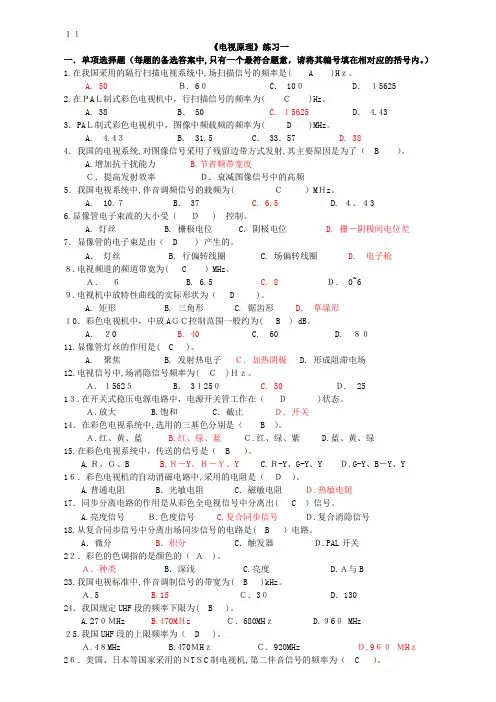

「电视机原理练习题(判断选择)(2007)」
１１《电视原理》练习一一．单项选择题（每题的备选答案中,只有一个最符合题意，请将其编号填在相对应的括号内。
）1.在我国采用的隔行扫描电视系统中,场扫描信号的频率是( A )Hｚ。
A. 50 Ｂ. 6０ C． 10０ D．１56252.在ＰAＬ制式彩色电视机中，行扫描信号的频率为( Ｃ )Hz。
A. 38 B． 50 C. １5625D． 4.433．PAＬ制式彩色电视机中，图像中频载频的频率为( D )MHz。
A. 4.4３B. 31.5 C． 33．57 D. 384．我国的电视系统,对图像信号采用了残留边带方式发射,其主要原因是为了（ B ）。
A.增加抗干扰能力B.节省频带宽度Ｃ．提高发射效率Ｄ．衰减图像信号中的高频5．我国电视系统中,伴音调频信号的载频为( Ｃ）MＨz。
A. 10.７ B． 37 C. 6.5 D. ４．４36.显像管电子束流的大小受（Ｄ ) 控制。
A. 灯丝B. 栅极电位C. 阴极电位D. 栅－阴极间电位差7．显像管的电子束是由（ D ) 产生的。
A．灯丝 B. 行偏转线圈 C. 场偏转线圈 D. 电子枪８.电视频道的频道带宽为( C ）MHz。
Ａ．６ B. 6.5 C. 8 Ｄ． 0~6９.电视机中放特性曲线的实际形状为（ D )。
A. 矩形B. 三角形C. 锯齿形 D．草垛形１0．彩色电视机中，中放AＧＣ控制范围一般约为( B ) dB。
A．２0 B. 40 C. 60 D. ８０11.显像管灯丝的作用是( C )。
A. 聚焦B. 发射热电子Ｃ. 加热阴极 D. 形成阻滞电场12.电视信号中,场消隐信号频率为( Ｃ )Ｈｚ。
Ａ. １562５ B． 3１25０ C. 50 Ｄ. 251３.在开关式稳压电源电路中，电源开关管工作在（Ｄ )状态。
Ａ.放大 B.饱和 C．截止Ｄ．开关14．在彩色电视系统中,选用的三基色分别是（ B ）。
Ａ.红、黄、蓝 B.红、绿、蓝Ｃ.红、绿、紫 D.蓝、黄、绿15.在彩色电视系统中，传送的信号是（ B ）。
电视原理试题及答案
一、填空题(每空1分，共10分)1.电视系统传送图象细节的能力称为______。
2.正交平衡调幅的已调色度信号是一个既调幅又调相的波形。
它的振幅反映了彩色的______，相角反映了彩色的______。
3.PAL制色同步信号是一串等幅的正弦信号，其频率为______，初相位：NTSC行______，PAL行______。
4.我国广播电视规定：一个电视频道的带宽是____MHz，图象载频比伴音载频______(高/低)______MHz；接收机相应的本振频率总比图象载频高______MHz。
二、名词解释(每小题1分，共6分)1.亮度2.PAL制3.VCXO4.ABL5.AFC6.平衡调幅三、判断题(判断下列各小题，正确的在题后括号内打“√”，错的打“√”。
每小题1分，共10分)1.电视机的垂直分解力直接取决于扫描行数，它等于标称扫描行数。
( )2.PAL制的主要特点是对F信号进行逐行倒相，从而克服NTSC制相位敏感性的缺点。
( )3.彩色电视信号与黑白电视信号的不同之处，在于后者只有亮度信号，而前者还有色度信号。
( )4.彩色电视机与黑白电视机一样，不必恢复亮度信号中的直流成份。
( )5.PAL制色同步信号是一串频率为4.43MHz的正弦信号，在行扫描逆程行消隐后肩传递，初相位逐行跳变。
( )6.如果一台彩色电视机出现无彩色现象，则可肯定故障部位在彩色介码器色度通道部分。
( )7.对于负极性电视信号，其幅度越大，表明图象亮度越黑。
( )8.电视接收机中亮度的调节是通过改变显像管栅一阴极间的电视信号的幅度来实现的。
( )9.所谓正交调幅是指两个相位相差90°的色差信号分别对副载波实行调幅，然后相加。
( )10.彩电行输出管及阻尼管在扫描逆程期间承受的最大脉冲电压是8Ec。
( )四、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共10分) 1.彩色电视机中同步分离电路是将复合同步信号从全电视信号中分离出来，它常采用( )的方式。
彩色电视机原理与维修试题与答案
一、选择题1、我国电视采用的扫描方式是( D )。
A、逐场扫描B、隔场扫描C、逐行扫描D、隔行扫描2、所谓“隔行扫描”是指（ A ）A、一帧图像由两场扫描完成B、一场图像由两帧扫描完成C、一行传送图像、下一行不传送图像D、一行传送Y信号，下一行传送C信号3、在PAL－I 制中，场频和行频分别是（ A ）A、50Hz/15625HzB、60Hz/15625HzC、50Hz/15730HzD、60Hz/15730Hz4、图像信号中的高频代表（ B ）A、大面积背景B、图像细节C、图像中的彩色部分D、图像中的明亮部分5、视频信号中的消隐信号应与( D )一样高。
A、同步电平B、白电平C、灰电平D、黑电平6、行扫描正程传送的信号有（A、B ）A、Y信号B、C信号C、色同步信号D、复合同步信号与复合消隐信号7、全电视信号中，幅度最高的是（C ）A、图像中的白电平B、图像中的黑电平C、同步头D、消隐电平8、行扫描逆程传送的信号有（C、D ）A、Y信号B、C信号C、色同步信号D、复合同步信号与复合消隐信号9、兼容制彩色电视广播中传送的三个信号是（C ）A、R/G/BB、R-Y/B-Y/G-YC、Y/R-Y/B-YD、Y/R-Y/G-Y10、由等量红、绿、蓝三个基色两两相加混色所形成的彩色分别是( B )。
A、黄、白、青B、紫、黄、青C、红、黄、绿D、紫、蓝、青11、彩色电视中作为色度信号传输的是( C )。
A、三个基色信号B、二个基色信号C、二个色差信号D、三个色差信号12、G－Y色差信号用（ C ）还原A、R－Y与Y信号相加B、B－Y与Y信号相加C、R－Y与B－Y信号相加D、R与B信号相加13、为了实现频谱交错，PAL制采用( A )方法选择副载波。
A、1/4行频间置B、半行频间置C、行频间置D、4.43MHz间置14、在NTSC制中，副载波频率为（ A ）A、3.58MHzB、4.25MHzC、4.406MHzD、4.43MHz15、为了实现频谱交错，NTSC制采用( B )方法选择副载波。
数字电视原理考试和答案
数字电视原理考试和答案一、选择题（每题2分，共20分）1. 数字电视信号的调制方式是（）。
A. 调频B. 调幅C. 数字调制D. 模拟调制答案：C2. 数字电视信号的编码方式是（）。
A. 模拟编码B. 数字编码C. 混合编码D. 模拟与数字混合编码答案：B3. 数字电视的分辨率通常比模拟电视（）。
A. 低B. 相同C. 高D. 无法比较答案：C4. 数字电视信号的传输方式是（）。
A. 无线传输B. 有线传输C. 卫星传输D. 所有以上答案：D5. 数字电视系统中，MPEG-2标准主要用于（）。
A. 视频编码B. 音频编码C. 数据编码D. 同步编码答案：A6. 数字电视系统中，MPEG-4标准主要用于（）。
A. 视频编码B. 音频编码C. 数据编码D. 同步编码答案：A7. 数字电视系统中，DVB-T标准主要用于（）。
A. 地面数字电视广播B. 卫星数字电视广播C. 有线数字电视广播D. 网络数字电视广播答案：A8. 数字电视系统中，DVB-S标准主要用于（）。
A. 地面数字电视广播B. 卫星数字电视广播C. 有线数字电视广播D. 网络数字电视广播答案：B9. 数字电视系统中，DVB-C标准主要用于（）。
A. 地面数字电视广播B. 卫星数字电视广播C. 有线数字电视广播D. 网络数字电视广播答案：C10. 数字电视系统中，IPTV技术主要用于（）。
A. 地面数字电视广播B. 卫星数字电视广播C. 有线数字电视广播D. 网络数字电视广播答案：D二、填空题（每题2分，共20分）1. 数字电视信号的传输过程中，通常采用________技术进行压缩编码。
答案：MPEG2. 数字电视信号的接收设备需要具备________功能，以解码压缩的信号。
答案：解压缩3. 数字电视信号的调制方式中，________调制是一种常用的数字调制技术。
答案：QAM4. 数字电视系统中，________是实现数字信号同步传输的关键技术。
电视原理期末考试
电视原理期末考试
一、选择题
1. 下列关于电视机原理的叙述中，错误的是：
A. 电视机的显示原理是利用电子束在屏幕上描绘图像
B. 电视机的图像信号是通过无线电波传播
C. 电视机的图像分辨率是通过像素点数来表示
D. 电视机的声音信号是通过扬声器输出
2. 以下关于电视机显示屏幕的叙述中，错误的是：
A. 电视机的显示屏幕是由荧光物质组成的
B. 电视机的显示屏幕可以发射光线
C. 电视机的显示屏幕由红、绿、蓝三种颜色的荧光物质组合而成
D. 电视机的显示屏幕通过电子束扫描来形成图像
3. 电视机的图像信号通过无线电波传播的方式是因为：
A. 无线电波可以穿透物体传播
B. 无线电波传播距离远，信号不容易衰减
C. 通过无线电波传播可以实现远程接收
D. 传统有线传输方式限制了电视机的使用范围
二、简答题
1. 请简要说明电视机的显示原理。
2. 请说明电视机图像的分辨率是如何表示的。
3. 电视机的声音信号是如何产生和输出的？
三、计算题
1. 已知某电视机的图像分辨率为1920×1080，那么计算该电视机的总像素点数有多少？
四、解答题
1. 请说明电视机信号传输中需要考虑的噪声问题，并提出相应的解决措施。
2. 请简要说明电视机的色彩原理。
电视原理考试试题及答案
1、浅橙色的电视图像三基色信号为VR=3,VG=2，VB=1。
2、PAL制V平衡广调幅器输入的被调制副载波在NTSC行为COSwsct 。
3、PAL制色同步信号在PAL行的相位是22 5 °。
4 、我国电视射频图像信号的发送方式是残留边带。
5 、我国电视伴音信号的调制方式是调频。
6 、在电视机中频电路中，属于干扰信号的频率是 30MHz 。
7 、传送白色图像时，色差信号值为零。
8 、在PAL制行边程期间传送的信号是行同步脉冲。
9 、在电视接收机高频调谐器中，控制调谐频段的电压是 BH 。
10 、PAL彩色电视制式的色同步信号与NTSC彩色电视制式的色同步信号 V分量不同。
11 、根据三基色原理，自然界中绝大多说彩色均可由三种基色光混合而成，合成光的亮度等于各基色亮度之比例。
12 、NTSC制采用的传输信号是 Y.I.Q 。
13 、广播电视采用和行扫描的目的是压缩通频带。
14 、关于NTSC制的优点，错误的是色度信号的相位失真不会明显影响色调。
15 、彩色全电视信号由亮度信号、色度信号、复合同步信号、复合消隐信号以及色同步信号组成。
16 、彩色电视机色度通道中Fu、Fv信号的分离采用的是频率与相位双重分离。
17 、高频调谐器不包含同步检波器。
18 、彩色电视机中同步分离电路是将复合同步信号从全电视信号中分离出来，它常采用幅度分离的方式。
19 、彩色亮度通道中不应该设置 AFC 电路，可以设置 ABL电路、钳位电路、 4.43mHz陷波。
20 、彩色显像管栅级与所加图像信号极性之间的关系是栅极接地、阴极加负极性信号。
一、当某彩色电视接收机接受彩色电视信号时，全频为红图像，而接收标Array准彩色信号时，重现彩条如下表所示。
请说明产生这种现象的原因何在？答：由题提供的信息可知：此彩色电视接收机故障出现在基色解码矩阵之后的绿基和蓝基通道上或基色解码矩阵未解出绿基信号和蓝基信号只有红基信号。
二、当电路发生下述故障时屏幕上重现图像会产生什么异常现象。
物理05(电视原理)A答案
物电学院物理教育05级《电视机原理与技术》试题（A）参考答案及评分标准一.填空: 40分(每空1分)1. 黄绿光、短波光、长波光2. 匀速、单向、直线3. 上边带全部、下边带4. (1) 亮度彩色光颜色的明暗程度;(2) 色调, 彩色光的颜色;(3) 色饱和度, 彩色光的深浅程度5. 色饱和度, 色饱和度, 色饱和度6. 精密一字排列电子枪, 槽孔状阴罩板短条状荧光粉, 黑底技术, 大口径电子透镜, 快速启动阴极, 精密自会聚校正偏转7. NTSC, 1/2f H, PAL, 1/4f H8. 图象, 色度, 色同步,复合同步,复合消隐9. E R, 、E G 、E B 、E y 、E B-y 、E R-y 、编码矩阵，彩色同步机二.计算：（lO分）1.解：已知F=1R+2G知，R+1，G=2，B=0，由编码公式知：有y=0.30×1+0.59×2+0.11×0=1.48 （1分）R-y=0.7×1 —0.59×2—0.11×0=0.48 （1分）B-y= —0.30×1—0.59×+0.89×0= —1.48 （1分）C=====1.56 （1分）=== —17.970 =1800—17.970=1620（1分）（1分）三。
电路分析：（每小题lO分，共计20分）1. 特点：变容二极管进行频道调谐；开关二极管进行频道切换（2分）元件作用：L——调谐电感C——隔直Cd——调谐可变电容R——隔离Rp——可变电阻（4分）调谐基本原理：由于调谐回路电容C>>Cd，故调谐回路频率主要由变容二极管结电容C d决定，而Cd受二极管工作电压Ed控制，故所以当Rp↑→Cd↑→fo↑，从而实现频道调谐。
（4分）2 (1) 正激型换解器（l分）元件作用：V开关管T脉冲变换器，储能VD——限流二极管C1C2——滤波R L——负载（4分）（2）工作原理；开关管V在基极送入的矩形脉冲作用下、工作于开关状态，在正脉冲作用下、V饱和导通，V1加至变压器初级，据变压同名端，VD正偏导通，对R L提供输出电压V O，同时对C2充电；在负脉冲作用下：V截止，VD反偏截止，R L由C2 提供V O （4分）（3）优点： a.交流电源与机壳地隔离b次级添加不同匝数比的独立绕组即可获各种低压直流电源。
电视机原理多项选择试题集及答案
电视机原理多项选择试题集及答案电视机原理多项选择试题集及答案 (每题的备选答案中，有两个或两个以上符合题意答案，请将其编号分别埴写在相应的括号里。
错选或多选均不能得分；少选但选择正确的，每个选项可得0． 5 分，最多不超过 1． 5 分。
) 1 ．彩色全电视信号的组成包括有 (a b c d e) 。
A ．亮度居号B ．色度信号C ．色同步信号D ．同步信号E ．消隐信号 2 ．彩色电视信号编码器中，经编码后三基色信号变为 (b d e ) 。
A ． U-YB ． R-YC ． G-YD ． B-YE ． Y 3 ．彩色的三要素是指 ( a c e) 。
A ．亮度B ．清晰度C ．色调D ．对比度E ．色饱和度 4 ．在彩色电视机中，使用频率分离方式进行分离的信号有(a ) 。
A ．亮度与色度B ．色度与色同步C ．亮度与色同步D ．行、场同步E ．复合同步与彩色全电视信号 5 ．彩色电视机电路中，经视频检波后输出的信号有 (a b c ) 。
A ．彩色全电视信号B ．色副载波信号C ．第二伴音中频信号D ．色差信号 R-Y 、 B-YE ．三基色信号 6 ，在电视机中放幅频特性曲线中，需要吸收的频率点是 (a b e ) 。
1/ 9A ． 30 MHzB ． 31.5 MHzC ． 33.57 MHzD ． 38 MHzE ． 39.5 MHz 7 ．在 PAL 制彩色电视机中，彩色信号通道的组成包括有 ( b c d e) 。
A ．色副载波陷波器B ．色带通滤波器C ．梳状滤波器D ． U 、 V 同步解调器E ．副载波恢复电路 8 ．彩色图像中缺少某种颜色，故障的可能原因是 ( a b c d) 。
A ．基色矩阵损坏B ．黑白平衡未调好C ．相应的末级视放电路故障D ．色度通道出现故障E ．亮度通道故障 9 ．电视机的公共通道包括 ( a b) 。
A ．高频调谐器B ．中放通道C ．视频放大器D ．解码E ．扫描电路 10 ．显像管的内部包含有 (a b c d ) 。
《电视机原理》考试习题与答案
一、单项选择题1、我国电视标准规定：图像信号的调制方式为（A ）。
A．负极性调幅B．平衡调幅C．调频D．调相1、我国电视标准规定：伴音信号的调制方式为（C ）。
A．正极性调幅B．负极性调幅C．调频D．既调幅又调相2、我国电视标准规定：每个频道的频带宽度为（C ）。
A．4.2 MHz B．6 MHz C．8 MHz D．12 MHz2、我国电视标准规定：视频信号的频带宽度为（ B ）。
A．4.2 MHz B．6MHz C．8 MHz D．12 MHz3．我国电视机中，图像中频规定为（ D ）MHz。
A．5 B．31.5 C．33.57 D．383、我国电视标准规定的帧频和每帧的扫描行数分别为（ A ）。
A．25 Hz、625行B．60 Hz、525行C．50 Hz、625行D．30Hz、525行4、彩色电视机出现无光栅、无图像、无伴音故障现象的可能部位是（C ）。
A．场扫描电路B．伴音电路C．开关电源D．A与C4、某电视机出现有光栅、无图像、无伴音，故障原因是（B ）。
A．电源B．高频头C．行扫描电路D．显像管及附属电路5、电视机中，行扫描电路停止工作时，将会出现（C ）的故障现象。
A．水平一条亮线B．有光栅无图像C．垂直一条亮线D．无光栅5、电视机中，场扫描电路停止工作时，将会出现（A ）的故障现象。
A、水平一条亮线B．有光栅无图像C、垂直一条亮线D．无光栅6、人眼具有最大视敏度的彩色光的波长是（D ）A．λ= 380 nm B．λ= 555 nmC．λ= 680 nm D．λ= 780nm7、色调是由彩色光的（C ）决定。
A．辐射功率B．颜色的深浅C．波长D．掺入白光的多少7、彩色的色饱和度指的是彩色的（C ）。
A．亮度B．种类C．深浅D．以上都不对8、当三基色信号的强度相等R = G = B时，屏幕呈现的颜色为（D）。
A．红色B．绿色C．蓝色D．白色9、实现频谱交错时，NTSC制采用了（A ）。
彩色电视机原理与维修考试题
彩色电视机原理与维修考试题一、单选题（10道）1. 彩色电视机中，将彩色全电视信号分解为亮度信号和色度信号的电路是（）- A. 高频头。
- B. 中放电路。
- C. 亮色分离电路。
- D. 视放电路。
- 答案：C。
- 解析：亮色分离电路的作用就是将彩色全电视信号中的亮度信号和色度信号分离开来。
高频头主要用于接收高频信号并进行变频等操作；中放电路是对中频信号进行放大等处理；视放电路主要是对视频信号进行放大以驱动显像管等显示设备。
2. 在PAL制彩色电视机中，副载波的频率为（）- A. 3.58MHz.- B. 4.43MHz.- C. 6.5MHz.- D. 38MHz.- 答案：B。
- 解析：PAL制彩色电视机中副载波频率为4.43MHz，NTSC制彩色电视机中副载波频率为3.58MHz，6.5MHz是我国电视伴音中频，38MHz是我国图像中频。
3. 彩色电视机的行扫描频率为（）- A. 50Hz.- B. 60Hz.- C. 15625Hz.- D. 15750Hz.- 答案：C。
- 解析：我国电视标准规定行扫描频率为15625Hz，在NTSC制中，行扫描频率为15750Hz，50Hz是场扫描频率。
4. 彩色电视机显像管的灯丝电压一般为（）- A. 12V.- B. 6.3V.- C. 100V.- D. 200V.- 答案：B。
- 解析：彩色电视机显像管的灯丝电压一般为6.3V，12V一般是电视机中某些电路的供电电压，100V和200V通常是其他电路如视放电路等的电压。
5. 彩色电视机中，色度信号处理电路的主要作用是（）- A. 放大亮度信号。
- B. 恢复彩色信号。
- C. 处理伴音信号。
- D. 产生行场扫描信号。
- 答案：B。
- 解析：色度信号处理电路主要是对色度信号进行处理，从而恢复出彩色信号。
放大亮度信号是亮度信号处理电路的功能；处理伴音信号是伴音电路的功能；产生行场扫描信号是行场扫描电路的功能。
(完整word版)电视原理复习题答案(word文档良心出品)
《电视原理与现代电视系统》复习题及答案一、填空题1.电子扫描又分为逐行扫描和隔行扫描，电视机采用后一种扫描方式，这种方式将一帧图像分解成两场扫描，这样可在一秒钟内扫描 50 场，从而减少图像的闪烁感。
2.我国广播电视规定：一个电视频道的带宽是__8_MHz，伴音载频比图像载频高6.5___MHz；接收机相应的本振频率总比图象载频高_38___MHz。
3. 若将黑白全电视信号分为图像信号、消隐信号、同步信号，对于负极性信号来说，电平最高的是__同步信号___，其次是__消隐信号__，电平最低的是_图像信号_______。
4. 电视信号中的开槽脉冲的作用是保证__场逆程____期间的行同步。
5.显像管电子枪由灯丝、阴极、栅极、加速极、聚焦极和高压阳极组成。
6调节亮度电位器可以改变阴极电压，阴极电压越高，光栅越暗。
7.高频头有两种：__机械式_高频头和_电调谐__高频头。
8.机械高频头是通过改变电感进行频道选择的；电调谐高频头是通过调节变容二极管两端的电压来改变回路中的电容进行频道选择的。
9.公共通道是指图像信号和伴音信号共用的电路，它是指从高频头到预视放之间的电路。
10.电视机的增益主要靠_____中频__放大器解决。
11.中频滤波器是用来选取高频头送来的图像信号和伴音信号，并抑制邻频道干扰信号，早期电视机常用LC元件构成中频滤波器，现在基本上采用声表面波滤波器构成中频滤波器。
12.中频放大电路除了能放大信号外，还具有视频检波功能。
13.预视放电路主要是分配信号，将伴音信号送到伴音通道，将视频信号送到视放电路，预视放具有很强的带负载能力，这是因为它采用了电压跟随器。
14.AGC电路可分为高放AGC(RFAGC)和中放AGC(IFAGC),其中前者用来控制高频头的高放级增益，后者用来控制图像中放增益。
15.伴音通道鉴频器的作用是从 6.5MH Z伴音调频信号中检出伴音信号。
16.通常有两种AGC工作方式，称为正向AGC 和反向AGC 。
彩色电视机原理与维修试题与答案
一、选择题1、我国电视采用的扫描方式是( D )。
A、逐场扫描B、隔场扫描C、逐行扫描D、隔行扫描2、所谓“隔行扫描”是指（ A ）A、一帧图像由两场扫描完成B、一场图像由两帧扫描完成C、一行传送图像、下一行不传送图像D、一行传送Y信号，下一行传送C信号3、在PAL－I 制中，场频和行频分别是（ A ）A、50Hz/15625HzB、60Hz/15625HzC、50Hz/15730HzD、60Hz/15730Hz4、图像信号中的高频代表（ B ）A、大面积背景B、图像细节C、图像中的彩色部分D、图像中的明亮部分5、视频信号中的消隐信号应与( D )一样高。
A、同步电平B、白电平C、灰电平D、黑电平6、行扫描正程传送的信号有（A、B ）A、Y信号B、C信号C、色同步信号D、复合同步信号与复合消隐信号7、全电视信号中，幅度最高的是（C ）A、图像中的白电平B、图像中的黑电平C、同步头D、消隐电平8、行扫描逆程传送的信号有（C、D ）A、Y信号B、C信号C、色同步信号D、复合同步信号与复合消隐信号9、兼容制彩色电视广播中传送的三个信号是（C ）A、R/G/BB、R-Y/B-Y/G-YC、Y/R-Y/B-YD、Y/R-Y/G-Y10、由等量红、绿、蓝三个基色两两相加混色所形成的彩色分别是( B )。
A、黄、白、青B、紫、黄、青C、红、黄、绿D、紫、蓝、青11、彩色电视中作为色度信号传输的是( C )。
A、三个基色信号B、二个基色信号C、二个色差信号D、三个色差信号12、G－Y色差信号用（ C ）还原A、R－Y与Y信号相加B、B－Y与Y信号相加C、R－Y与B－Y信号相加D、R与B信号相加13、为了实现频谱交错，PAL制采用( A )方法选择副载波。
A、1/4行频间置B、半行频间置C、行频间置D、4.43MHz间置14、在NTSC制中，副载波频率为（ A ）A、3.58MHzB、4.25MHzC、4.406MHzD、4.43MHz15、为了实现频谱交错，NTSC制采用( B )方法选择副载波。
电视原理习题全部答案最终整理稿范文
电视原理习题1答案1.什么是电视？电视是用无线电子学的方法，适时的远距离的传送并重现静止的或活动的图像的一门技术，它包括电视信号的产生、处理、记录、发送、接受等内容。
2、电视的发展经历了那些阶段？1).机械电视阶段2).黑白电子电视阶段3).彩色电子电视阶段4).数字电视阶段3. 电视系统主要有哪些系统？1).电视节目制作系统2).电视节目播出系统3).电视节目传输系统4. 什么是扫描？为什么采用隔行扫描？扫描就是按顺序传送信息的方法。
与逐行扫描相比，隔行扫描可以在保证图像分解力（清晰度）不甚下降和图像无大面积闪烁的前提下，将图像信号的带宽减小一半，即降低图像信号的有效带宽。
5. 简述我国电视扫描的规定每秒传送图象帧数:25F每帧图象分解行数:625H.其中:正程为575H、逆程为50H。
每帧图象分为两场传送场频为50HZ行频为15625HZ场周期为20MS(毫秒),其中:正程为18.4MS(毫秒)逆程为25个行周期行周期为64US(微秒),其中:正程为52US(微秒)逆程为12US(微秒)6. 复合消影信号有何作用？1）线性传送图像。
2）提高电视信号的信噪比。
7. 什么是复合同步信号？它由几部分组成？各有什么作用？复合同步信号是包含了行同步信号、场同步信号、槽脉冲和均衡脉冲的一组信号。
包括：场同步信号，行同步信号，槽脉冲和均衡脉冲场同步信号同步垂直扫描通道，行同步信号同步水平扫描通道，槽脉冲防止场同步期间丢失行同步，均衡脉冲防止并行现象的发生。
8. 什么是清晰度？什么是分解力？清晰度：主观感觉到图像呈现细节的能力。
分解力：系统传送图像细节的能力。
9. 电视系统的分解力与什么因素有关？我国对清晰度有什么要求？1）图像分解行数（即电视的扫描行数）2）像素的相对位置3）孔阑效应我国电视对清晰度的要求是垂直分解力为500电视线，水平分解力是600电视线10. 黑白全电视信号由几部分组成？各有什么作用？黑白全电视信号由图像信号、复合同步信号、复合消隐信号组成。
电视原理习题及答案
一、单项选择题1．色温是（D）A．光源的温度B．光线的温度C．表示光源的冷热D．表示光源的光谱性能2．彩色三要素中包括（B）A．蓝基色B．亮度C．品红色D．照度3．彩色电视机解码器输出的信号是( B )。
A．彩色全电视信号B．三个基色信号C．亮度信号D．色度信号4．我国电视机的图像信号采用残留边带方式发射的原因是为了（B）。
A．增加抗干扰能力B．节省频带宽度C．提高发射效率D．衰减图像信号中的高频5．PAL制解码器中，4.43MHz带通滤波器的作用是从彩色全电视信号中取出（B）。
A．亮度信号B．色度和色同步信号C．复合同步信号D．色副载波6．彩色电视的全电视信号与黑白电视的全电视信号相比，增加了（D）。
A．三基色信号B．三个色差信号C．两个色差信号D．色度与色同步信号7．三基色原理说明，由三基色混合得到的彩色光的亮度等于( D )。
A．红基色的亮度B．绿基色的亮度C．蓝基色的亮度D．三个基色亮度之和8．普及型彩色电视机中，亮度与色度信号的分离是采用( A)分离方式完成的。
A．频率B．时间C．相位D．幅度9．我国电视机中，图像中频规定为( D)MHz。
A．6.5 B．31.5 C．33.57 D．3810、彩色的色饱和度指的是彩色的（C）A．亮度B．种类C．深浅D．以上都不对11．在电视机中放幅频特性曲线中，需要吸收的两个频率点是( D)。
A．30 MHz/31.5 MHz B．31.5 MHz/38 MHzC．38 MHz/39.5 MHz D．30 MHz/39.5 MHz12．彩色电视机中，由彩色全电视信号还原出三基色信号的过程称为( B )。
A．编码B．解码C．同步检波D．视频检波13、逐行倒相正交平衡调幅制指的是( B )。
A．NTSC制B．PAL制C．SECAM制D．以上都不对14．PAL制编码器输出的信号是( B )。
A．三个基色信号B．彩色全电视信号C．三个色差信号D．亮度信号15．实现频谱交错时，NTSC制采用了( B )。
电视原理试题及答案
中国传媒大学远程与继续教育学院电视原理作业姓名：作业序号：考点：单位：年月日第一次作业第一章1、在明视觉条件下，对辐射功率相同的510nm 绿光和610 nm 橙光的亮度感觉谁高谁低？暗视觉下又怎样呢？ 答：人眼对波长为380～780nm 内不同波长的光具有不同的敏感程度，称为人眼的视敏特性根据相对视敏函数：()()()()()()λλλλU P P P P U 550550==则()()()550P U K λλ=()()()()10503.00503.0510610510610===U U K K所以：510nm 绿光和610nm 橙光的亮度感觉相同。
2、明视觉条件下，对420nm 紫光若要获得与555nm 黄绿光相同的亮度感觉，它们的辐射功率比应怎样？ 答：根据以下公式可知明视觉条件下 420nm 光与555光相同亮度感觉 即V(λ)值相同()()()()555555420555r r r r p p p p = 即辐射功率应该相同3、荧屏上5条灰度条的亮度各为20、33、51、73和1002/m cd ，问哪两个相邻条之间“亮度感觉差”最小？哪两个相邻条之间的“亮度感觉差”最大？答：根据公式 0lg K B k s +=可知 亮度感觉s 与物体的亮度B 的对数成正比，所以亮度数值的差越小亮度感觉差越小，反之越大 所以 亮度为 20和33两条灰度条之间亮度感觉差最小4、 假设原景物的22/300,/9000m cd B m cd B n i m x a m ==，重现图像的2max /5.93m cd B =，环境光2/5m cd B =Φ，问对比度和亮度层次损失的损失怎样？答：原景物对比度303009000===Min Max B B c 对应梯级数68lg 3.2=⎪⎭⎫⎝⎛=C n δ不同环境中Bmax/Bmin 的比值大致相同所以 Bmin=93.5/30=3.12实际对比度：13.12512.355.93min max =++=++=φφB B B BC r对应梯级数 85.49lg 3.2=⎪⎭⎫⎝⎛=r C n δ可见，对比度由30变为12，对比度级数损失了18级。
电视原理习题及答案
电视原理习题及答案第二章习题2-1、何谓视敏函数和相对视敏函数,准确化出V(λ)曲线,它是怎样得出的, 2-2、在明视觉条件下，对辐射功率相同的510nm绿光和610nm橙光的亮度感觉谁高谁低, 2-3、何谓亮度视觉范围和亮度感觉,它们之间存在什么关系, 2-4、何谓对比度和亮度层次,它们之间存在什么关系,2-5、什么是闪烁感觉和临届闪烁频率,解释临界闪烁频率测定曲线的含义, 2-6、视力正常的人在4 m处观看白屏上的两紧邻黑点，能分辨出它们的最小黑点间距约是多少, 2-7、在离荧光屏2m远处观看间歇呈现的运动景物，若重复呈现的频率为20Hz，景物在荧光屏上的水平运动速度为0.1m/s,问运动景物呈现的是跳跃式运动还是连续平滑运动,2-8、何谓同色异谱色，其含义是什么,2-9、人眼彩色视觉对彩色细节的分辨力怎样,它在彩色电视中得到怎样的利用, 2-10、描述彩色光的三个基本参量是什么,各是什么含义,2-11、什么叫扫描的同步,在顺序传输制中其重要性如何,2-12、试述选择场频时所考虑的几个因素和最终选定的具体数值,2-13、图像信号的带宽是怎样的,写出考虑逆程系数时的图像信号带宽公式，并加以解释。
2-14、何谓2:1隔行扫描,为什么要采用这种扫描方式, 2-15、说明隔行扫描的优点，并简述其缺点,第三章习题3-1、 FIT CCD器件是怎样构成的,它为什么能克服IT CCD和FT CCD器件的缺点, 3-2、何谓电子快门,解释其工作原理。
应用中应注意什么事项, 3-3、 CCD摄像机比摄像管摄像机有哪些优点,3-4、电子枪的作用及要求如何,电子枪由哪些电极组成，各起什么作用,加怎样的电压 , 3-5、何谓显像管调制特性,画出调制特性曲线图,写出数学表达式。
3-6、何谓阴极激励方式,实际工作中显像管G、K电极上各加怎样的电压,画图加以说明。
3-7、何谓γ校正级，传输通道中为何要采用它，其γ值一般应为多少，为什么, 3-8、有一电视系统，每秒扫描30帧，每帧两场隔行扫描，每帧扫描行数为525行，宽高比4:3，场消隐时间为20行，行逆程时间为0.18TH，求该系统视频信号带宽。
电视机原理试题集及解答
电视机原理试题集及解答一、单项选择题1．彩色电视机显现无光栅、无图像、无伴音故障现象的可能部位是（c）A．场扫描电路B．伴音电路C．开关电源D．A与C 2．彩色电视机解码器输出的信号是(b )。
A．彩色全电视信号B．三个基色信号C．亮度信号D．色度信号3．ABL电路的作用是限制图像的(a )。
A．亮度B．对比度C．色[本文来源于100Lin ]饱和度D．A与B4．行振荡器产生的行振荡信号的波形为（c ）。
A．正弦波B．锯齿波C．矩形波D．三角波5．行输出管工作于(a )状态。
A．开关B．放大C．截止D．饱和6．行输出电路中的行逆程电容容量减小时，会使逆程脉冲电压（a ）。
A．升高B．降低C．不变D．不能确定7．电视机中，场扫描电路停止工作时，将会显现( c)的故障现象。
A．无光栅B．有光栅无图像C．水平一条亮线D．垂直—条亮线8．PAL制电视机对色度信号的解调采纳的是( c)。
A．鉴相器B 鉴频器C．同步检波器D．包络检波器9．我国电视机的图像信号采纳残留边带方式发射的缘故是为了（b ）。
A．增加抗干扰能力B．节约频带宽度C．提高发射效率D．衰减图像信号中的高频10．彩色的色调指的是颜色的( a)。
A．种类B．深浅C．亮度D．A与B11．当末级视放的蓝视放管显现断路故障时，屏幕将会出现(c )。
A．紫色B．青色C．黄色[本文来源于100Lin ]D．黑色12．PAL制解码器中，4．43MHz带通滤波器的作用是从彩色全电视信号中取出（b ）。
A．亮度信号B．色度和色同步信号C．复合同步信号D．色副载波13．一台电视机显现开机烧保险现象，故障的可能缘故是( b)。
A．消磁电阻开路D．电源整流管短路C．行输出短路D．电源启动电阻开路14．彩色电视的全电视信号与黑白电视的全电视信号相比，增加了（d ）。
A．三基色信号B．三个色差信号C．两个色差信号D．色度与色同步信号15．三基色原理说明，由三基色混合得到的彩色光的亮度等于( d)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、单项选择题1、我国电视标准规定：图像信号的调制方式为（A ）。
A．负极性调幅B．平衡调幅C．调频D．调相1、我国电视标准规定：伴音信号的调制方式为（C ）。
A．正极性调幅B．负极性调幅C．调频D．既调幅又调相2、我国电视标准规定：每个频道的频带宽度为（C ）。
A．4.2 MHz B．6 MHz C．8 MHz D．12 MHz2、我国电视标准规定：视频信号的频带宽度为（ B ）。
A．4.2 MHz B．6MHz C．8 MHz D．12 MHz3．我国电视机中，图像中频规定为（ D ）MHz。
A．5 B．31.5 C．33.57 D．383、我国电视标准规定的帧频和每帧的扫描行数分别为（ A ）。
A．25 Hz、625行B．60 Hz、525行C．50 Hz、625行D．30Hz、525行4、彩色电视机出现无光栅、无图像、无伴音故障现象的可能部位是（C ）。
A．场扫描电路B．伴音电路C．开关电源D．A与C4、某电视机出现有光栅、无图像、无伴音，故障原因是（B ）。
A．电源B．高频头C．行扫描电路D．显像管及附属电路5、电视机中，行扫描电路停止工作时，将会出现（C ）的故障现象。
A．水平一条亮线B．有光栅无图像C．垂直一条亮线D．无光栅5、电视机中，场扫描电路停止工作时，将会出现（A ）的故障现象。
A、水平一条亮线B．有光栅无图像C、垂直一条亮线D．无光栅6、人眼具有最大视敏度的彩色光的波长是（D ）A．λ= 380 nm B．λ= 555 nmC．λ= 680 nm D．λ= 780nm7、色调是由彩色光的（C ）决定。
A．辐射功率B．颜色的深浅C．波长D．掺入白光的多少7、彩色的色饱和度指的是彩色的（C ）。
A．亮度B．种类C．深浅D．以上都不对8、当三基色信号的强度相等R = G = B时，屏幕呈现的颜色为（D）。
A．红色B．绿色C．蓝色D．白色9、实现频谱交错时，NTSC制采用了（A ）。
A．半行频间置B．行频间置C．四分之一行频间置D．以上都不对9、实现频谱交错时，PAL制采用了（C ）。
A．半行频间置B．行频间置C．四分之一行频间置D．以上都不对10、PAL制中，逐行倒相的信号是（ B ）。
A．F U （B-Y）信号B．F V （R-Y）信号C．彩色全电视信号D．A与B10、PAL制中，没有实行逐行倒相的信号是（A ）。
A．F U信号B．F V信号C．彩色全电视信号D．A与B 11、NTSC制彩色电视中传送彩色的两个信号是（B ）。
A．U，V B．I，Q C．D R，D B D．以上都不对11、彩色电视中用于传送彩色的两个色差信号是（C ）。
A．R-Y，G-Y B．G-Y，B-Y C．R-Y，B-Y D．以上都不对12、色同步信号的作用之一是（D ）。
A．分离色度信号B．实现图像同步检波C．实现行扫描的同步D．形成色副载波的基准12、色同步信号的位置处于（A ）。
A．行消隐后肩B．行消隐前肩C．行扫描正程D．场扫描正程13、当某一行逆程电容开路（或容量减小）时，会出现（ A ）故障现象。
A．行幅变小B．行幅变大C．场幅变小D．场幅变大14、SAWF声表面波滤波器的主要作用是（D ）。
Array A．高通滤波B．低通滤波C．带通滤波D．形成中频幅频特性曲线15、ABL电路指的是（C ）电路。
A．自动噪声消除B．自动消色C．自动亮度限制D．自动增益控制15．ANC电路指的是（A ）电路。
A、自动噪声消除B．自动消色C．自动增益控制D．自动亮度限制16、在亮度通道中，亮度延迟线的延迟时间大约为（A ）。
A．0.6 µs B．12 µs C．52 µs D．64 µs16．PAL D解码器中，超声延迟线的精确延迟时间为（D ）µs 。
A．64 B、52 C．12 D．63.94317、ACC电路是根据（C ）来调整色度信号的大小的。
A．亮度信号的幅度B．行同步信号的幅度C．色同步信号的幅度D．场同步信号的幅度17、AGC电路是根据（B ）来调整色度信号的大小的。
A、色度信号的幅度B．行同步信号的幅度C．色同步信号的幅度D．场同步信号的幅度18、当基色输出电路的红视放管出现断路故障时，屏幕将会呈现（B ）。
A．紫色B．青色C．黄色D．黑色18．当基色输出电路的蓝视放管出现断路故障时，屏幕将会呈现（C ）。
A．紫色B．青色C．黄色D．黑色19、彩色电视机自动消磁电路中使用的消磁电阻是（B ）。
A．负温系数热敏电阻B．正温系数热敏电阻C．磁敏电阻D．光敏电阻20、对彩色电视机静会聚的调整主要是通过调整（D ）完成的。
A．一对二极磁环B．一对四极磁环C．一对六极磁环D．B和C20、对彩色显像管的色纯调整主要是通过调整（A ）完成的。
A．一对二极磁环B．一对四极磁环C．一对六极磁环D．B和C二、判断题（没有做的，就是错的）1、SECAM制利用频谱交错技术实现与黑白电视兼容。
（）2、不发光物体的颜色与光源有关。
（√）3、红色的补色是紫色。
（）是青色4、人眼对彩色的分辨率远低于对亮度信号的分辨率。
（√）4、同步分离电路故障，会造成行、场不同步现象。
（√）5、SECAM制的色度信号与亮度信号不能实现频谱交错。
（√）5、PAL制是利用逐行倒相技术，对相邻两行的色信号相加平均来克服相位失真的。
（√）6、第二伴音中频信号与彩色全电视信号可以用频率分离方法分离。
（√）7、彩色电视机开关式稳压电源，其调整管工作于线性放大状态。
（）7、电视机行输出管工作于线性放大状态。
（）工作在开关状态8、三基色原理是指R、G、B三种基色相互独立，其中任何一种基色不能由其它两种基色混合得到。
（√）8、三基色原理说明了利用R、G、B三种基色可以混合得到自然界中绝大多数彩色。
（√）14、将三基色信号进行组合形成彩色全电视信号的过程称为编码。
（√）9、利用三基色混合成的彩色的饱和度由三基色的比例决定。
（√）9、利用三基色混合成的彩色的色调由参与的三基色的比例决定。
（√）10、PAL制电视机，每秒钟传送的图像是50帧。
（）11、PAL制色同步信号相邻两行的相位差为90 o。
（√）10、色同步信号丢失时，会导致ACK电路动作，关闭色度通道，只能看到黑白图像。
（√）11、彩色电视机的白平衡是指接收黑白图像信号时，在任何对比度的情况下均不带任何彩色。
（√）13、白平衡是指彩色电视机显像管显示单基色光栅的纯净程度。
（）12、我国电视标准中，伴音载频比图像载频高4.5 MHz。
（）是6.5MHZ13、高频头本机振荡频率比接收频道图像载波高38 MHz。
（√）14、电视系统采用隔行扫描方式，主要是为了消除图像的闪烁感。
（）15、NTSC制中的亮度和色度信号的可用频率分离方法进行分离。
（√）6、利用频率分离方法可以完成色度信号与色同步信号的分离。
（）15、NTSC制中的亮度和色度信号可用梳状滤波器进行分离。
（√）16、爬行现象是PAL制彩色电视机所特有的故障现象。
（√）18、液晶显示器是主动发光器件。
（）19、等离子显示器可显示的色彩数比液晶显示器多。
（√）20、我国颁发的数字电视标准中，规定高清晰度电视机的图像清晰度必须在水平和垂直方向上均大于、等于1000电视线。
（）16、对平衡调幅波，也可以采用包络检波的方式进行解调。
（）17、自会聚彩色显像管的行转线圈产生枕形分布磁场，场偏转线圈则产生桶形分布磁场。
（√）18、液晶显示的响应速度比等离子显示快。
（）19、液晶电视机的功耗比屏幕大小相同的等离子电视机大。
（）20、我国颁发的数字电视标准中，规定高清晰度电视机的图像清晰度必须在水平和垂直方向上均大于、等于720电视线，图像显示的宽高比为16 : 9，能解码、显示1920×1080（50Hz隔行扫描）或更高图像格式的视频信号。
（√）三、多项选择题1、电视机屏幕上出现稳定的黑白相间的倾斜条纹，引起故障的原因可能是在（BE ）。
A．同步分离电路B．行振荡电路C．场振荡电路D．积分电路E．AFC电路电路2、彩色全电视信号的组成包括有（ABCDE ）。
A．亮度信号B、色度信号C．色同步信号D．复合同步信号E．复合消隐信号F．伴音信号2、单通道内载波式彩色电视机电路中，经视频检波后输出的信号有（AC ）。
A．彩色全电视信号B．色副载波信号C．第二伴音信号D．色差信号R-Y、B-Y E．三基色信号3、PAL制解码器中，梳状滤波器的组成包括（ABC ）。
A．延时线B．加法器C．减法器D．同步检波器E．鉴频器3、显像管的电子枪内部电极包含有（ABCDG ）。
A．阴极B．加速极C．栅极D．聚焦极E．发射极F．集电极G．高压阳极H．荧光屏4、下列信号中可使用频率分离方式进行分离的信号有（AC ）。
A．亮度与色度信号B．色度与色同步信号C．彩色全电视信号与第二伴音中频信号D．彩色全电视信号中的图像信号与行同步信号4、下列信号中可以利用梳状滤波器进行分离的信号是（ABD ）。
A．NTSC制亮度信号Y与色度信号CB．PAL制亮度信号Y与色度信号CC．NTSC制彩色副载波调制后的色度信号分量F I与F QD．PAL制彩色副载波调制后的色度信号分量F U与F V5、电压合成式频道预选电路中，实现自动选台需要给微处理器提供的信号有（AC ）。
A．行同步信号B．场同步信号C．AFT信号D．AGC信号5、电视机光栅、伴音正常，但图像不断向上移动，引起故障的原因可能是在（CD ）。
A．行振荡电路B．场振荡电路C．AFC电路D．积分电路四、画出彩色电视机的基本组成方框图，并简要说明各组成方框的主要作用。
（要求在保证组成功能完整的前提下，不包括显像管和喇叭，不少于10个方框）。
（1）方框图（2）方框作用高频头：选择所接收频道的高频电视信号并加以放大；完成电视信号的频率变换，获得固定的中频信号。
图像中频处理系统：放大中频信号，并解调出彩色全电视信号（图像信号）和获得第二伴音中频信号。
伴音通道：从第二伴音中频信号解调出伴音音频信号并放大激励扬声器。
同步分离：从全电视信号中分离出复合同步信号，实现扫描的同步。
场扫描：为场偏转线圈提供偏转锯齿波电流，以实现垂直方向扫描。
行扫描：为行偏转线圈提供偏转锯齿波电流，以实现水平方向扫描。
亮度通道：从彩色全电视信号中取出亮度信号并加以处理放大。
色度通道：从彩色全电视信号中取出色度信号并解调出三个色差信号。
基色矩阵电路：完成亮度信号与色差信号的矩阵运算，解调出三基色信号。
基色输出电路：放大三基色信号，激励彩色显像管。
电源：为整机各部分电路提供稳定的工作电压（稳压电源）。
五、下图是MN-3720彩色电视机的开关电源电路。
按示例方法说明起下列作用元件的序号（电路图中如有元器件的序号模糊不清时，可在下图中自己另行命名，但应为不会引起重复的新序号）。
