251采区安全煤柱和各种煤柱的留设和计算方法
251采区安全煤柱及各种煤柱的留设和计算方法：1、防水煤（岩）柱种类；本采区田地质构造较中等,无岩浆活动，井田内无河流。
根据本矿的煤层赋存特征，采区防水煤（岩）柱的种类确定如下：⑴井田边界煤柱；⑵井筒及大巷煤柱：⑶采空区隔离煤柱；⑷地面工业广场及村庄煤柱；⑸断层煤柱⑹陷落柱煤柱⑺风氧化带煤柱2、防水煤（岩）柱留设与计算结果根据采区防水煤（岩）柱的种类，按《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的有关规定留设煤柱。
⑴田边界煤柱：依据《采区初步设计》本矿留设20m。
⑵副井广场：副斜井、回风斜井均沿煤层反倾向掘进，地面工业广场煤柱保护等级确定为II级，围护带宽度确定为20m，按照表土层岩层移动角45°，基岩移动角73°进行计算。
最大垂深为（1350-880）=470，其中表土层按20m，基岩按450m，计算结果为158m，加上围护带的宽度20m。
所以副井广场留设的煤柱宽度最大为158+20=178米。
③大巷煤柱：本矿1030m 水平运输大巷、辅助运输大巷均沿2#煤层附件布置，距离5#煤层45m ，岩石为中硬，小于8-10倍煤层厚度(8-10M=60.48-70.56m)，所以需留设煤柱，根据《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》76、83条规定采用下式进行计算：S=2S 1+2a f 0.6M)H(2.51+=S式中：a —受护井筒或巷道宽度的一半，（m ），2.4S —保护煤柱，（m ）S 1—保护煤柱的水平宽度（m ）H —煤层距离巷道的最大垂深，（m ）,最大65m 。
M —煤厚，（m ），平均7.56mf —煤的强度系数，10Rc 1.0=fRc —煤的单向抗压强度，Mpa,本矿煤性软，取10Mpa 则10Rc 1.0=f =1.00S 1=21.4S=2S 1+2a2=21.4×2+2.4×2=47.6m即1030运输大巷下侧需留煤柱47.6m ，设计留设煤柱50m 。
各类防隔水煤(岩)柱的留设
各类防隔水煤（岩）柱的留设一、煤层露头防隔水煤（岩）柱的留设，按以下公式计算： 1、煤层露头无覆盖或被粘土类微透水松散层覆盖时： Ｈ防=Ｈ冒+Ｈ保2、煤层露头被松散富含水层覆盖时（见附图7-1）： Ｈ防=Ｈ裂+Ｈ保根据上两式计算的值，不得小于20m 。
式中冒高（H 冒）、裂高（H 裂）的计算参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定。
式中：H 防-----防隔水煤（岩）柱高度（m ）； H 冒-----采后冒落带高度（m ）；H 裂-----垂直煤层的导水裂隙带最大高度（m ）； H 保-----保护层厚度（m ）； α------煤层倾角（°）。
附图 6-1附图7-1二、含水或导水断层防隔水煤柱的留设（附图7-2）可参照以下经验公式计算：0.5L 20m 式中：L----煤柱留设的宽度（m ） K----安全系数（一般取2-5）； M-----煤层厚度或采高（m ）； P-----水头压力（kgf/cm 2）； K P ----煤的抗张强度（kgf/cm 2）。
附图 8-2附图7-2三、煤层与强含水层或导水断层接触，并局部被覆盖时（附图7-3），防水煤柱的留设：（b）附图8-3（c）（a）附图7-31.当含水层顶面高于最高导水裂隙带上限时，防水煤柱可按附图7-3a、b留设。
计算公式为：123cosL L L L H H ctg H ctgθθα=++=++安裂裂2.最高裂隙带上限高于断层上盘含水层时，防水煤柱按附图7-3c留设。
计算公式为：()()() 123sin cos cosL L L L H ctg H M ctg ctgααθαθα=++=-++⋅+安安≥20m以上两式中：L-----防隔水煤（岩）柱宽度（m）,L1、L2、L3为分段宽度；H裂-----最大导水裂隙带高度（m）；θ----断层倾角（°）；α ----岩层塌陷角（°）；M-----断层上盘含水层层面高出下盘煤层底板的高度（m）；H安----导水裂隙带至含水层间防水岩柱的厚度（m）。
浅部煤层露头防水煤柱计算
露头防水煤柱及奥陶系灰岩含水层隔水煤柱计算书一、浅部煤层露头防水煤柱计算：根据《矿井水文地质规程》煤层露头防隔水煤（岩）柱的留设，应按以下公式计算：1、当煤层露头无覆盖或被粘微透水松散层覆盖时：H防=H冒+H保2、当煤层露头被松散富含水层覆盖时；H防=H裂+H保根据上两式计算的值，不得小于20米。
式中 H防-----防水煤（岩）柱高度（m）H冒-----采报冒落带高度（m）；H裂-----垂直煤层的导水裂隙带最大高度（m）；H保-----保护层厚度（m）；a------煤层倾角（°）。
冒落带与导水裂隙带最大高度的经验公式表注：1、表中：M—累计采厚（m）；n---煤分层层数；m----煤层厚度（m）；h---采煤工作面小阶段垂高（m ）。
2、冒落带、导水裂隙带最大高度，对于缓倾斜和倾斜煤层，系指从煤层顶面算起的法向高度；对于急倾斜煤层系指从开采上限首起的垂向高度。
3、岩石抗压强度为饱和单轴极限强度。
本矿井根据勘中间报告本矿井内各煤层均有隐伏露头存在，有风氧化带存在，推测风氧化带宽度为100m 。
本矿井浅部煤层风化带处于，该含水层主要由第三系和第四系孔隙含水层下部，由大气降水的垂直入渗补给。
因此煤层浅部风化带防水保护煤柱按式H 防=H 裂+H 保进行计算。
导水裂隙带（包括冒落带最大高度）：1.52.5n 1.5100H ++=M裂其中：M —累计采厚（m ），4煤取1.19m ，6煤取0.95m ，8煤取2.37m ，13煤取12.21mn —煤分层层数，4、6、8煤取1，13煤取2经计算，4煤裂隙带H 裂=16.65m ；6煤裂隙带H 裂=14.32m ；8煤裂隙带H 裂=28.11m ；13煤裂隙带H 裂=84.39m 。
H 保—保护层厚度（m ），取20m ；则：露头防水煤柱4煤H 防=H 裂+H 保=16.65+20=36.65m6煤H 防=H 裂+H 保=14.32+20=34.32m 8煤H 防=H 裂+H 保=28.11+20=48.11m 13煤H 防=H 裂+H 保=84.39+20=104.39m注：以上计算煤柱厚度为垂高二、13煤层突水系数值及安全防水岩柱计算1、突水系数计算根据《矿井水文地质规程》，“突水系数”计算公式为：s P pT M C =-式中 Ｔｓ-----突水系数〔kgf/(cm 2.m)〕; P-------隔水层承受的水压（kgf/cm 2）; M-------底板隔水厚度（m ）；C P ------采矿对底板隔水层扰动破坏厚度（m ）。
防隔水煤岩柱的尺寸要求-最新《煤矿防治水规定》煤矿防治水工作条例试行
附录三防隔水煤（岩）柱的尺寸要求（摘自《煤矿防治水规定点此查看全文》）一、煤层露头防隔水煤(岩)柱的留设煤层露头防隔水煤（岩）柱的留设，按下列公式计算：1.煤层露头无覆盖或被黏土类微透水松散层覆盖时：Hf= Hk+Hb (3-1)2.煤层露头被松散富水性强的含水层覆盖时（图3-1）：Hf=HL+Hb (3-2)式中 Hf--防隔水煤（岩）柱高度，m；Hk--采后垮落带高度，m；HL--导水裂缝带最大高度，m；Hb--保护层厚度，m；α--煤层倾角，（°）。
根据式(3-1)、式(3-2)计算的值，不得小于20 m。
式中Hk、HL的计算，参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定。
图3-1 煤层露头被松散富水性强含水层覆盖时防隔水煤（岩）柱留设图二、含水或导水断层防隔水煤（岩）柱的留设含水或导水断层防隔水煤（岩）柱的留设（图3-2）可参照下列经验公式计算：≥20 m式中 L--煤柱留设的宽度，m；K--安全系数，一般取2-5；M--煤层厚度或采高，m；p--水头压力，MPa；Kp--煤的抗拉强度，MPa。
图3-2 含水或导水断层防隔水煤（岩）柱留设图三、煤层与强含水层或导水断层接触防隔水煤（岩）柱的留设煤层与强含水层或导水断层接触，并局部被覆盖时（图3-3），防隔水煤（岩）柱的留设要求如下：图3-3煤层与富水性强的含水层或导水断层接触时防隔水煤（岩）柱留设图1.当含水层顶面高于最高导水裂缝带上限时，防隔水煤（岩）柱可按图3-3a、图3-3b留设。
其计算公式为：L=L1+L2+L3=Hacscθ+HLcotθ+HLcotδ (3-3)2.最高导水裂缝带上限高于断层上盘含水层时，防隔水煤（岩）柱按图3-3c 留设。
其计算公式为：L=L1+L2+L3=Ha(sinδ－cosδcotθ)+(Hacosδ+M)(cotθ+cotδ) ≥20 m (3-4)式中 L--防隔水煤（岩）柱宽度，m；L1，L2，L3--防隔水煤(岩)柱各分段宽度，m；HL--最大导水裂缝带高度，m；θ--断层倾角，（°）；δ--岩层塌陷角，（°）；M--断层上盘含水层层面高出下盘煤层底板的高度，m；Ha--断层安全防隔水煤（岩）柱的宽度，m。
防隔水煤(岩)柱7.20
防隔水煤（ 第一节 防隔水煤（岩）柱的种类和留设原则
二、防隔水煤（岩）柱的留设原则 防隔水煤（ 7．多煤层地区、各煤层的防隔水煤（岩）柱必须统一考虑确 定，以免某一煤层开采影响和破坏另一煤层的煤柱。 8．防隔水煤（岩）柱中必须要有一定厚度的粘土质隔水岩层 或含导性能弱的岩层，否则防隔水煤（岩）柱将无隔水作用。 9．严禁在水体下通过留设防隔水煤（岩）柱的方法开采急倾 斜煤层，以避免发生煤层抽冒。造成重大透水事故。 10．相邻井田的分界处，应当留设防隔水煤（岩）柱，防隔水 煤（岩）柱的尺寸在矿井设计时确定。
防隔水煤（ 第二节 防隔水煤（岩）柱的留设和计算
三、 煤层与强含水层或导水断层接触防隔水煤（岩）柱的留设 煤层与强含水层或导水断层接触防隔水煤（ 煤层与强含水层或导水断层接触，并局部被覆盖时（图17-3）， 防隔水煤（岩）柱的留设要求如下：
图17-3煤层与富水性强的含水层或导水断层接触时防隔水煤（岩）柱 留设图
防隔水煤（ 第一节 防隔水煤（岩）柱的种类和留设原则
二、防隔水煤（岩）柱的留设原则 防隔水煤（ 1．煤矿防隔水煤（岩）柱的留设必须与矿井地质构造、水文 地质条件、煤层赋存条件及其组合结构方式、围岩物理力学性 质等自然因素密切结合，还应与开采方法、开采强度和顶板管 理方法等人为因素一致。 2．煤矿防隔水煤（岩）柱留设应在开采设计中确定。应当与 开采方式和井巷布局以及防水闸门的留设相适应，否则会给以 后煤柱的留设造成极大困难，甚至造成无法留设的后果。 3．在受突水威胁，但又不宜采用疏放或注浆封堵等其它防 治水方法的地区采掘时，必须留设防隔水煤（岩）柱。
防隔水煤（ 第二节 防隔水煤（岩）柱的留设和计算
防隔水煤（岩）柱的留设和尺寸计算方法主要有四种： 一、经验类比法，参照工程地质和水文地质条件相似的 矿井安全采掘的防隔水煤（岩）柱尺寸，作为本矿区开 采防隔水煤（岩）柱的留设依据； 二、利用理论公式进行计算，如匈牙利的埃斯茨公式 和查姆保公式等； 三、依据《煤矿防治水规定》中的传统方法留设； 四、利用数值法计算或相似模拟试验确定煤柱的合理尺寸。 本节采用《煤矿防治水规定》中提出的关于防隔水煤（岩）柱 的留设和计算方法。

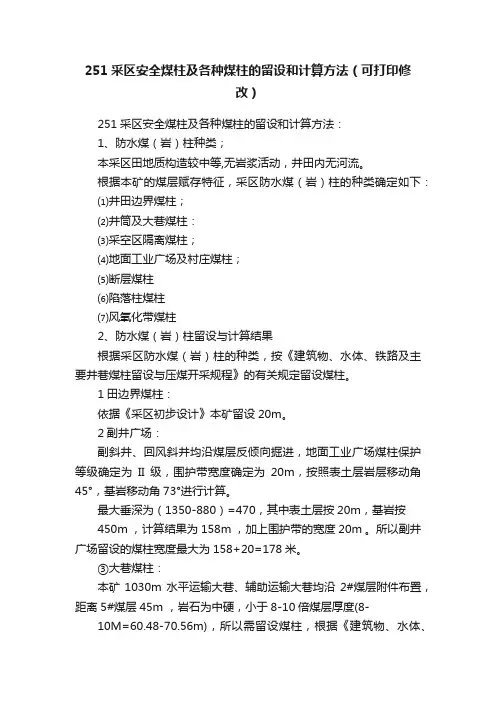

251采区安全煤柱及各种煤柱的留设和计算方法（可打印修改）
251采区安全煤柱及各种煤柱的留设和计算方法（可打印修改）251采区安全煤柱及各种煤柱的留设和计算方法：1、防水煤（岩）柱种类；本采区田地质构造较中等,无岩浆活动，井田内无河流。
根据本矿的煤层赋存特征，采区防水煤（岩）柱的种类确定如下：⑴井田边界煤柱；⑵井筒及大巷煤柱：⑶采空区隔离煤柱；⑷地面工业广场及村庄煤柱；⑸断层煤柱⑹陷落柱煤柱⑺风氧化带煤柱2、防水煤（岩）柱留设与计算结果根据采区防水煤（岩）柱的种类，按《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的有关规定留设煤柱。
1田边界煤柱：依据《采区初步设计》本矿留设20m。
2副井广场：副斜井、回风斜井均沿煤层反倾向掘进，地面工业广场煤柱保护等级确定为II级，围护带宽度确定为20m，按照表土层岩层移动角45°，基岩移动角73°进行计算。
最大垂深为（1350-880）=470，其中表土层按20m，基岩按450m ，计算结果为158m ，加上围护带的宽度20m 。
所以副井广场留设的煤柱宽度最大为158+20=178米。
③大巷煤柱：本矿1030m 水平运输大巷、辅助运输大巷均沿2#煤层附件布置，距离5#煤层45m ，岩石为中硬，小于8-10倍煤层厚度(8- 10M=60.48-70.56m)，所以需留设煤柱，根据《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》76、83条规定采用下式进行计算：S=2S 1+2a f0.6M)H(2.51+=S 式中：a—受护井筒或巷道宽度的一半，（m ），2.4 S—保护煤柱，（m ）S 1—保护煤柱的水平宽度（m ）H—煤层距离巷道的最大垂深，（m ）,最大65m 。
M—煤厚，（m ），平均7.56mf—煤的强度系数，10Rc1.0=f Rc—煤的单向抗压强度，Mpa,本矿煤性软，取10Mpa 则=1.0010Rc 1.0=f S 1=21.4S=2S 1+2a2=21.4×2+2.4×2=47.6m即1030运输大巷下侧需留煤柱47.6m ，设计留设煤柱50m 。
各类防隔水煤(岩)柱的尺寸要求计算
各类防隔水煤（岩）柱的尺寸要求一、煤层露头防隔水煤(岩)柱的留设煤层露头防隔水煤（岩）柱的留设，按下列公式计算：1.煤层露头无覆盖或被黏土类微透水松散层覆盖时：H f =Hk+Hb(3-1)2.煤层露头被松散富水性强的含水层覆盖时（图3-1）：H f =HL+Hb(3-2)式中Hf—防隔水煤（岩）柱高度，m；Hk—采后垮落带高度，m；HL—导水裂缝带最大高度，m；Hb—保护层厚度，m；α—煤层倾角，（°）。
根据式(3-1)、式(3-2)计算的值，不得小于20m。
式中Hk 、HL的计算，参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定。
图3-1煤层露头被松散富水性强含水层覆盖时防隔水煤（岩）柱留设图二、含水或导水断层防隔水煤（岩）柱的留设含水或导水断层防隔水煤（岩）柱的留设（图3-2）可参照下列经验公式计算：L=0.5KMP3K P ≥20m 式中：L —煤柱留设的宽度（m ）；K —安全系数（一般取2～5）；M —煤层厚度或采高（m ）； P —水头压力（MPa ）；K P —煤的抗拉强度（MPa ）。
图3-2含水或导水断层防隔水煤（岩）柱留设图三、煤层与强含水层或导水断层接触防隔水煤（岩）柱的留设煤层与强含水层或导水断层接触，并局部被覆盖时（图3-3），防隔水煤（岩）柱的留设要求如下：图3-3煤层与富水性强的含水层或导水断层接触时防隔水煤（岩）柱留设图1.当含水层顶面高于最高导水裂缝带上限时，防隔水煤（岩）柱可按图3-3a 、图3-3b 留设。
其计算公式为：L=L1+L2+L3=Hacsc θ+HLcot θ+HLcot δ(3-3)2.最高导水裂缝带上限高于断层上盘含水层时，防隔水煤（岩）柱按图3-3c留设。
其计算公式为：L=L1+L2+L3=Ha(sin δ－cos δcot θ)+(Hacos δ+M)(cot θ+cot δ)≥20m(3-4)式中 L —防隔水煤（岩）柱宽度，m ；L1，L2，L3—防隔水煤(岩)柱各分段宽度，m ；HL —最大导水裂缝带高度，m ；θ—断层倾角，（°）；δ—岩层塌陷角，（°）；M —-断层上盘含水层层面高出下盘煤层底板的高度，m ；Ha--断层安全防隔水煤（岩）柱的宽度，m 。
保护煤柱留设标准
xx边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；xx浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷xx置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层xx：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
xx边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。
工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m；采区煤层xx：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。
断层防水煤岩柱留设
(一)煤层位于导水断层上盘时，煤(岩)柱的留设
(二)煤层位于导水断层下盘时，煤(岩)柱的留设 (三)煤层位于不导水断层上盘时，煤(岩)柱的留设 (四)煤层位于不导水断层下盘时，煤(岩)柱的留设
！断层防水煤柱不得小于20m！
（一）煤层位于导水断层上盘时，煤(岩)柱的留设
L 0.5AM 3p ≥20 Kp
式中 L——顺层防水煤柱宽度(m)； Ha——安全防水岩柱厚度(m)； θ——岩层与断层夹角(°)。
将两次计算结果进行比较，采用较大的数值。
• Ha的确定方法 方法1：根据矿井实际资料确定 方法2：用突水系数估算 方法3：用单位水压所需要的等值隔水层厚度(相对隔水层厚度)计算
当煤层倾角较大时，可用下式计算水平防水煤柱宽度：
sin
δ＜θ时(图6-2-4 b)：
L
L1
(L2
L3 ) L3
Ha
sin
H ml
tg
H ml
tg
3、含水层低于煤层时煤(岩)柱的留设
L Ha
sin
含水层低于煤层时, 煤(岩)柱的留设
返回
（四）煤层位于不导水断层下盘时，煤(岩)柱的留设
1、含水层位于冒裂带上限附近时，煤(岩)柱的留设 2、含水层底面高于冒裂带高度时，煤(岩)柱的留设 3、含水层底面低于冒裂带高度时，煤(岩)柱的留设 4、含水层顶面低于煤层时，煤(岩)柱的留设
)
( Hml
tg
H ml
tg
)
h
tg
式中 h——含水层至冒裂带高度(m)。
②δ＜θ时,
L [(L1 L4 ) L4 ] (L2 L3)
式中 L4——岩柱的宽度(m).
井下防水煤(岩)柱留设
井下防水煤（岩）柱留设计一、防水煤（岩）柱的类型及留设原则在水体下、含水层下、承压含水层上或导水断层附近采掘时，为防止地表水或地下水溃入工作地点，需要留出一定宽度或高度的煤（岩）层不采动，这部分煤（岩）层称为防隔水煤（岩）柱或防水煤（岩）柱。
根据防水煤（岩）柱所处的位臵，可以分成不同的类型。
（一）常用的防水煤（岩）柱类型(1)断层防水煤（岩）柱：在导水或含水断层两侧，为防止断层水溃入井下而留设煤（岩）柱，或当断层使煤层与强含水层接触或接近时，为防止含水层水溃入井下而留设的煤柱。
(2)井田边界煤柱：相邻两井田以技术边界分隔时，为防止一个矿井淹没（由突水或矿井报废引起）后影响另一个矿井的安全生产而留设的煤柱。
(3)上、下水平（或相邻采区）防水煤（岩）柱：在上、下两水平（或相邻两采区）之间留设的防水煤（岩）柱。
这种煤（岩）柱为暂时性的煤（岩）柱，在上、下两水平（或相邻两采区）开采末期或透水威胁消除后，这部分煤（岩）柱中的煤，仍然可以回收出来。
(4)水淹区防水煤（岩）柱：在水淹区（包括老窑积水区）四周和上、下水平留设的防止水淹区水溃入井下采掘工作面的煤（岩）柱。
(5)地表水体防水煤（岩）柱：为防止采煤后地表水经塌陷裂缝溃入井下而留设的煤（岩）柱。
(6)冲积层防水煤（岩）柱：为防止采煤后上覆冲积层中的强含水层水溃入井下而留设的煤（岩）柱。
（二）防水煤（岩）柱的留设原则(1)在有突水威胁但又不宜疏放（疏放会造成成本大大提高时）的地区采掘时，必须留设防水煤（岩）柱。
(2)防水煤柱一般不能再利用，故要在安全可靠的基础上把煤柱的宽度或高度降低到最低限度，以提高资源利用率。
为了多采煤炭，充分利用资源，也可以用采后充填、疏水降压、改造含水层（充填岩溶裂隙）等方法，消除突水威胁，创造少留煤柱的条件。
(3)留设的防水煤（岩）柱必须与当地的地质构造、水文地质条件、煤层赋存条件、围岩的物理力学性质、煤层的组合结构方式等自然因素密切结合，还要与采煤方法、开采强度、支护形式等人为因素互相适应。
保护煤柱留设标准【最新版】
保护煤柱留设标准井田边界煤柱:30m;阶段煤柱:斜长为60m，若在两阶段留设，则上下阶段各留30m;井田浅部防水煤柱:斜长为50m;断层煤柱:每侧各为20m;工业广场煤柱:根据工业广场占地面积，按几何作图法确定;斜井井筒保护煤柱:两井中间为30m，两侧各为30m;煤层大巷护巷煤柱:对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱:20m;采区煤层上山:两巷中间为20m，两侧各为20m; 区段煤柱:斜长10m;矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
井田边界煤柱:30m;阶段煤柱:斜长为60m，若在两阶段留设，则上下阶段各留30m;井田浅部防水煤柱:斜长为50m;断层煤柱:断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m;落差较大的断层，断层一的煤柱宽度一般为10~15m;落差较小的断层通常可以不留设断层煤柱。
工业广场煤柱:根据工业广场占地面积，按几何作图法确定;斜井井筒保护煤柱:两井中间为30m，两侧各为30m;煤层大巷护巷煤柱:对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱:采区边界煤柱的作用是:将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延;避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m;采区煤层上山:两巷中间为20m，两侧各为20m;区段煤柱:斜长10m;1、采区上(下)山间的煤柱宽度(沿走向):对薄及中厚煤层为20m;对厚煤层为20~30m。
保护煤柱留设标准
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。
通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。
煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。
目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。
井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。
工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。
一般取10m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。
保护煤柱留设及防水安全煤岩柱计算规范
. . . .天健矿业集团股份保护煤柱留设及防水安全煤岩柱计算规天健矿业集团股份二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (7)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。
符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。
详见附图一。
附图一岩层移动角参数表附表1 序号名称符号取值围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。
α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。
2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。
在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。
下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。
下沉系数表附表2序号 下沉系数 采煤方法 顶板管理 覆岩类型 适应围1 0.6 长壁式 全部陷落法 坚硬辉绿岩、石灰岩、石英岩、砾岩、砂砾岩、砂质页岩2 0.6-0.8 长壁式 全部陷落法 中硬 砂质页岩、泥质砂岩、页岩等3 0.8-1.0 长壁式 全部陷落法 软弱风化带岩石、粘土岩、第三系第四系表土层3、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m 。
防隔水煤岩柱的尺寸要求
附录三防隔水煤（岩）柱的尺寸要求（摘自《煤矿防治水规定点此查看全文》）一、煤层露头防隔水煤（岩）柱的留设煤层露头防隔水煤（岩）柱的留设，按下列公式计算：1. 煤层露头无覆盖或被黏土类微透水松散层覆盖时：Hf= Hk+Hb （3-1） 2. 煤层露头被松散富水性强的含水层覆盖时（图3-1）：Hf=HL+Hb （3-2）式中Hf-- 防隔水煤（岩）柱高度，m；Hk-- 采后垮落带高度，m；HL-- 导水裂缝带最大高度，m；Hb-- 保护层厚度，m；a ―煤层倾角，（°）。
根据式（3-1）、式（3-2）计算的值，不得小于20 m。
式中Hk、HL的计算，参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定图3-1煤层露头被松散富水性强含水层覆盖时防隔水煤（岩）柱留设图二、含水或导水断层防隔水煤（岩）柱的留设含水或导水断层防隔水煤（岩）柱的留设（图3-2 ）可参照下列经验公式计算：L= 0.5XM 聲U P> 20 m式中L--煤柱留设的宽度，mK--安全系数，一般取2-5 ;M--煤层厚度或采高，mp--水头压力，MPaKp--煤的抗拉强度，MPalb)图3-2含水或导水断层防隔水煤（岩）柱留设图三、煤层与强含水层或导水断层接触防隔水煤（岩）柱的留设煤层与强含水层或导水断层接触，并局部被覆盖时（图3-3），防隔水煤（岩）柱的留设要求如下：图3-3煤层与富水性强的含水层或导水断层接触时防隔水煤（岩）柱留设图1. 当含水层顶面高于最高导水裂缝带上限时，防隔水煤（岩）柱可按图3-3a、图3-3b留设。
其计算公式为：L=L1+L2+L3=Hacsc9 +HLcot 0 +HLcot S （3-3）2. 最高导水裂缝带上限高于断层上盘含水层时，防隔水煤（岩）柱按图3-3c 留设。
其计算公式为：L=L1+L2+L3=Ha（sin S —cos S cot 0 ）+（Hacos S +M）（cot 0 +cot S ）> 20 m （3-4）式中L--防隔水煤（岩）柱宽度，mL1，L2，L3--防隔水煤（岩）柱各分段宽度，mHL--最大导水裂缝带高度，m0 --断层倾角，（°）；s --岩层塌陷角，（°）;M--断层上盘含水层层面高出下盘煤层底板的高度，mHa--断层安全防隔水煤（岩）柱的宽度，m。
防隔水煤岩柱的尺寸要求
防隔水煤（岩）柱的尺寸要求一、煤层露头防隔水煤(岩)柱的留设煤层露头防隔水煤（岩）柱的留设，按下列公式计算：1.煤层露头无覆盖或被黏土类微透水松散层覆盖时：H f= H k+H b(3-1)2.煤层露头被松散富水性强的含水层覆盖时（图3-1）：H f=H L+H b (3-2) 式中H f--防隔水煤（岩）柱高度，m；H k--采后垮落带高度，m；H L--导水裂缝带最大高度，m；H b--保护层厚度，m；α--煤层倾角，（°）。
根据式(3-1)、式(3-2)计算的值，不得小于20 m。
式中H k、H L 的计算，参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定。
图3-1 煤层露头被松散富水性强含水层覆盖时防隔水煤（岩）柱留设图二、含水或导水断层防隔水煤（岩）柱的留设含水或导水断层防隔水煤（岩）柱的留设（图3-2）可参照下列经验公式计算：P35.0K p KML ≥20 m 式中 L --煤柱留设的宽度，m ；K --安全系数，一般取2-5；M --煤层厚度或采高，m ；p --水头压力，MPa ；K p --煤的抗拉强度，MPa 。
图3-2 含水或导水断层防隔水煤（岩）柱留设图三、水淹区或老窑积水区下采掘时防隔水煤（岩）柱的留设1.巷道在水淹区下或老窑积水区下掘进时，巷道与水体之间的最小距离，不得小于巷道高度的10倍。
2.在水淹区下或老窑积水区下同一煤层中进行开采时，若水淹区或老窑积水区的界线已基本查明，防隔水煤（岩）柱的尺寸应当按附录三之二的规定留设。
3.在水淹区下或老窑积水区下的煤层中进行回采时，防隔水煤（岩）柱的尺寸，不得小于导水裂缝带最大高度与保护带高度之和。
四、相邻矿（井）人为边界防隔水煤（岩）柱的留设1.水文地质简单型到中等型的矿井，可采用垂直法留设，但总宽度不得小于40 m 。
2.水文地质复杂型到极复杂型的矿井，应当根据煤层赋存条件、地质构造、静水压力、开采上覆岩层移动角、导水裂缝带高度等因素确定。
关于我矿保安煤柱留设参数及留设量的报告
关于我矿保安煤柱留设参数及留设量的报告六枝特区煤炭局：根据30万吨t/a 开采方案设计（变更）相关设计规定，我矿各类保安煤柱留设参数及留设量如下：一、矿区各类防水煤（岩）柱留设详细计算如下： 1、矿井边界防水煤（岩）柱的留设矿井水文地质条件属中等类型，可用下述公式计算煤柱宽度：L ＝0.5KM P K P /3式中：L ——顺层防水煤柱宽度（m ）；M ——煤厚或采高（m ）；K P ——煤的抗强度（kgf/cm 2），K P 取10kgf/cm 2；P ——水头压力（kgf/cm 2），P ＝50kgf/cm 2； K ——安全系数，一般取2～5，本设计取5。
1、2、3、7、17、18、19煤层的厚度分别为：0.82、0.71、1.49、4.52、0.71、2.21、1.18。
则： L1＝0.5×5×0.8210/503 ＝7.9（m ）L2＝0.5×5×0.7110503⨯＝6.9（m）/L3＝0.5×5×1.49103⨯＝14.5（m）/50L7＝0.5×5×4.5210/3⨯＝43.8（m）50L17＝0.5×5×0.71103⨯＝6.9（m）/50L18＝0.5×5×2.21103⨯＝21.4（m）50/L19＝0.5×5×1.1810503⨯＝11.5（m）/根据上述计算，7号煤层矿井边界煤柱留设44m煤柱，其它煤层矿井边界煤柱各留30m。
相邻水平和采区边界防水保护煤柱留设20m。
2、水淹区(小窑积水区)防水煤柱的留设本矿不存在水淹区下采煤，不留设该煤柱。
3、煤层露头防水煤（岩）柱的留设根据该矿煤层露头情况，煤层露头防水煤（岩）柱的留设按以下公式计算：H防=H裂+H保≮20m式中：H防——防水煤岩柱高度（m）；H裂——垂直煤层的导水裂隙带最大高度（m）；根据《煤矿防治水规定》，取中硬岩层可根据下式计算：H裂1=100Mh/（7.5h+293）=100×0.82×56÷（7.5×56+293）=6.4mH裂2=100Mh/（7.5h+293）=100×0.71×56÷（7.5×56+293）=5.6mH裂3=100Mh/（7.5h+293）=100×1.49×56÷（7.5×56+293）=11.7mH裂7=100Mh/（7.5h+293）=100×4.52×56÷（7.5×56+293）=35.5mH裂17=100Mh/（7.5h+293）=100×0.71×56÷（7.5×56+293）=5.6mH裂18=100Mh/（7.5h+293）=100×2.21×56÷（7.5×56+293）=17.4mH裂19=100Mh/（7.5h+293）=100×1.18×56÷（7.5×56+293）=9.3mH保――保护层厚度，取5A，m。
防治水煤柱的留设及计算
桐梓县鸿森煤矿防治水煤（岩）柱留设及计算二〇一三年九月根据防水煤(岩)柱所处的位置，可以分成不同的种类。
结合兴隆煤矿实际，就本矿井而言主要有:断层煤柱、井田边界煤柱、采空区防水煤(岩)柱、煤层露头风氧化带煤柱及采区边界煤柱、封闭不良钻孔煤柱等。
一、防治水煤(岩)柱的留设原则1)在有突水威胁但又不宜疏放(疏放会造成成本大大提高时)的地区采掘时，必须留设防水煤(岩)柱。
2)防水煤柱一般不能再利用，故要在安全可靠的基础上把煤柱的宽度或高度降低到最低限度，以提高资源利用率。
3)留设防水煤(岩)柱必须与当地的地质构造、水文地质条件、煤层赋存条件、围岩的物理力学性质、煤层的组合结构方式等自然因素密切结合，与采煤方法、开采强度、支护形式等人为因素互相适应。
4)一个井田或一个水文地质单元的防水煤(岩)柱应该在它的总体设计中确定，即开采方式和井巷布局必须与各种煤柱的留设相适应，否则会给以后煤柱的留设造成极大的困难，甚至无法留设。
5)在多煤层地区，各煤层的防水煤(岩)柱必须统一考虑确定，以免某一煤层的开采破坏另一煤层的煤(岩)柱，致使整个防水煤柱失效。
6)在同一地点有两种或两种以上留设煤(岩)柱的条件时，所留设的煤(岩)柱必须满足各个留设煤(岩)柱的条件。
7)对防水留设煤(岩)柱的的维护要特别严格，因为煤(岩)柱的任何一处被破坏，必将造成整个煤(岩)柱无效。
防水煤(岩)柱一经留设即不得破坏，巷道必须穿过煤柱时，必须采取加固巷道、修建防水闸门和其它防水设施，保护煤(岩)柱的完整性。
8)留设防水煤(岩)柱所需要的数据必须在本地区取得。
邻区或外地的数据只能参考，如果需要采用，应适当加大安全系数。
9)防水煤(岩)柱中必须有一定厚度的粘土质隔水岩层或裂隙不发育、含水性极弱的岩层，否则防水岩柱将无隔水作用。
二、防水煤(岩)柱的计算依据 (1)矿井水文地质条件属中等类型；(2)因未获得煤的抭张强度资料，类比 我省煤炭指标取K P =10kgf/cm 2考虑。
