消弧消谐柜YTX-(10KV)标准技术规范
10kV消弧线圈接地变压器专用技术规范标准
10kV/250kVA消弧线圈接地变压器专用技术规2015年12 月目录1 标准技术参数表 (3)2 项目需求部分 (6)2.1 货物需求及供货围一览表 (6)2.2 必备的备品备件、专用工具和仪器仪表供货表 (7)2.3 图纸资料提交单位 (7)2.4 工程概况 (8)2.5 使用条件 (8)2.6 项目单位技术差异表 (9)2.7 一次、二次及土建接口要求（适用扩建工程） (9)3 投标人响应部分 (10)3.1 技术偏差表（投标人填写） (10)3.2 销售及运行业绩表 (10)3.3 主要组部件材料 (11)3.4 推荐的备品备件、专用工具和仪器仪表供货 (11)3.5 最终用户的使用情况证明 (11)3.6 投标人提供的试验检测报告表 (11)3.7 投标人提供的鉴定证书表 (12)1 标准技术参数表投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表7 投标人技术偏差表。
注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术偏差表中给出，投标人应对该偏差表响应。
偏差表与标准技术参数表中参数不同时，以偏差表给出的参数为准。
注2：参数名称栏中带*的参数为重要参数。
如不能满足要求，将被视为实质性不符合招标文件要求。
2 项目需求部分2.2 必备的备品备件、专用工具和仪器仪表供货表表3 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。
表4 卖方提交的图纸资料及其接收单位2.4 工程概况2.4.1 项目名称：吉木萨尔县帕拉菲35千伏变电站工程2.4.2 项目单位：吉木萨尔县帕拉菲精细化工股份2.4.3 工程规模：本工程双回接入台乡110千伏变，新建主变2台，容量为16000kVA，35kV采用单母线分段接线，10kV采用单母线分段接线，10kV出线40回。
铁路10KV配电所消弧消谐柜的使用
题目：铁路10KV配电所消弧消谐柜的使用摘要：通过解决一起零序电流引起的配电所跳闸故障，分析目前铁路行业使用的设备和地方10KV电力网新、旧设备存在的兼容问题，采取一种实用、迅速的解决、改造办法，并立即应用于配电所故障解决当中，在处理问题的同时，又增强了铁路电力系统的可靠性和稳定性，有利于铁路的长久稳定运营，降低故障造成的经济损失。
同时指出在科技日新月异发展的今天，我们研发、创造新型科技和设备的同时，应立足于实际需要，以实际需求为出发点，结合实际的创造发明才能有利于社会，创造实际价值。
前言：我项目承建的锦赤铁路（锦州至朝阳段）已经全面通车运营，锦赤铁路是从锦州到赤峰,正线全长282公里，为国家I级铁路，锦赤线主要承担锡林郭勒盟、白音华周边各种矿产到辽西地区的运送，以及通过锦州港进行外运的任务。
我项目施工的三电一标（锦州至朝阳段），全长118公里，横跨锦州、葫芦岛、朝阳三个区市，施工内容包含锦州至朝阳段全部的通信、信号和电力工程（三电综合项目），在施工和开通期间历经坎坷，解决了多项技术难题，最终实现了开通和运营，今天我仅从开通期间电力专业遇到的一个问题和大家进行探讨，介绍和分享整个故障的解决过程，希望大家批评指正、提出宝贵意见。
1 异常情况介绍锦赤铁路锦朝段118公里共有西港口和东大屯2个配电所，西港口配电所是二路电源进线，东大屯是一路电源进线，西港口配电所位于线路的末端，东大屯配电所位于线路中间，在正常运营期间，每个所各自单独供电60公里，在发生电源停电的情况下能实现西港口跨所供电及东大屯所反向互供，并且东大屯所位于朝阳和锦州港中间，能实现两侧正反向供电，它在锦赤铁路运营方面，功能非常重要。
我单位承建的东大屯铁路配电所自今年送电运行以来，一直运行良好无故障，但是后来在5月份连续发生跳闸故障，跳闸位置为上级所（东大屯地方66kv变电站出线柜，铁路专盘专柜23号柜），故障记录为零序一段（瞬时速断）a相接地，同时在东大屯铁路配电所聚优柜(消弧消谐柜）上，查询故障记录显示非金属接地和金属接地。
消弧消谐柜YTX-（10KV）标准技术规范
消弧消谐柜YTX-（10KV）标准技术规范消弧消谐保护装置YTX技术规范书上海一天电气有限公司安徽一天电气技术有限公司1 总则1.1本技术规范书仅适用于工程.1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节等做出规定，因此供方应按本技术规范书的要求提供优质设备。
1.5 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 在签定合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.7 本设备技术规范书未尽事宜，由供、需双方协商确定2 技术要求2.1 遵循的标准GB/311.1《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706-《高压电器动稳定》GBl97《包装贮运标志》GB／T11022-1999《高压开关设备和控制设备标准的共用技术要求》GB3906-1991《3～35KV交流金属封闭开关设备》Q/BST001-2006 《大能容组合式过电压保护装置BSTG》Q/BST008-2006 《消弧消谐装置BSTX》2.2使用环境条件2．1安装地点：户内2．2环境温度：最高温度：+40℃最低温度： -35℃最大日温差：30℃2．3海拔高度：≤2000m （超过2000订货时注明，可订货时注明） 2. 4 最大风速：35m/s2．5安装现场地震烈度：8度(中国12级度标准)2.3 规格、数量2.3.1 型号： YTX-12kV2.3.2 数量：台2.4 系统参数2.4.1 额定电压： kV2.4.2 最高工作电压： kV2.4.3 额定频率：50Hz2.4.5中性点接地方式：不接地2.4.6系统单相接地电容电流： A (按实际情况填写)2.4.7直流操作电压： 220VDC（可按要求）2.4.8 PT二次接地方式：中性点接地/B相接地2.5 装置要求2.5.1 装置性能要求：⑴.消弧整体必须通过国家高压试验中心型式试验⑵.消弧装置中核心部件——测控装置应采用双CPU,主CPU采用32位DSP技术，装置具备上电自检功能,同时必须通过国家继电器质量监督检验中心IV级电磁抗干扰型式试验及电气性能、环境及安全检验型式试验，以防止消弧柜在系统运行中出现误判、误动、拒动等异常情况发生。
10KV消弧柜技术规格书
消弧、消谐、过电压保护装置（GDX）招标技术要求一、消弧及过电压保护装置柜体1.1主要功能：1）能监测10kV侧对地绝缘状态；2）能判定10kV侧单相接地相别，接地类型，（金属接地或弧光接地）；3）具有消除弧光接地过电压功能和消除弧光接地谐振过电压功能；4）具有雷电过电及操作过电压保护功能；5）具有接地相别、接地性质、过电压值及保护动作显示、告警信号传送功能；6）具有电压互感器及避雷器柜的功能；7）具有PT切换和PT保护功能；8）具有小电流选线功能；9）装置控制部分具有RS485和RS232通讯接口，能进行远程数据传递，主要传输内容包括系统接地类型、故障信号、开关状态、PT模拟量、控制器掉电信号等，通讯规约根据用户要求提供。
同时装置的控制器本身应有电源监视等自身监控系统。
10）系统发生弧光后，消弧装置应在40ms内把间隙性弧光接地转换成直接金属接地（其中故障相真空接触器合闸时间必须小于10ms），并将电弧电流减少到零，从而使弧光熄灭，系统过电压被限制在相电压值的3倍以内，最大可能地防止间隙性弧光接地故障的发展；11）由于系统中有重要的负载存在，消弧装置在动作后，自身应能连续工作2小时以上，以保证不能停电的重要负载继续运行；1.2主要技术条件1）额定电压: 10kV；2）最高工作电压: 12kV；3）真空接触器额定电流: 400A；4）温升：主回路在额定电流下和额定频率下的温升除应遵守GB763《交流高压电器在长期工作时的发热》的规定外，并作如下补充：（1）柜内各组件的温升值不得超过该组件相应标准的规定；（2）可触及的外壳和盖板的温升不得超过20k。
5）相数：三相；6）电源频率： 50Hz；7）控制及操作电压： DC220V；8）主接线方式：单母线；9）进出线方式：母排；10）布置方式：离墙布置；11）开关柜种类（1）中间柜。
（2）端柜。
12）额定绝缘水平：1min工频耐压 42kV，雷电冲击耐压（全波）75kV。
消弧消谐柜最新整理资料-保定市伊诺尔电气

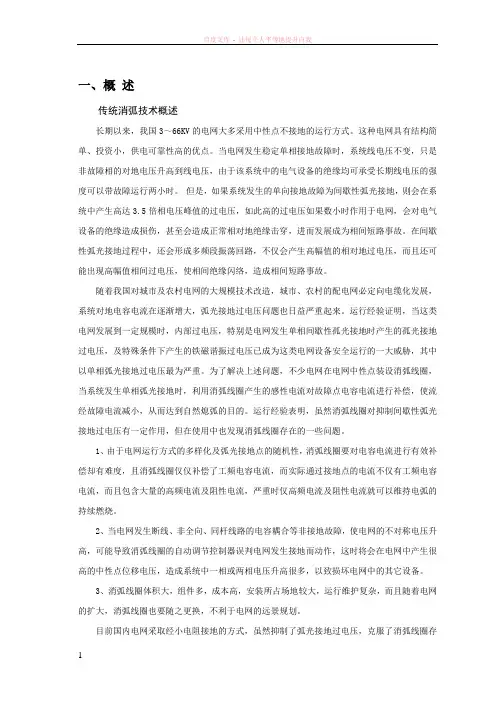

一、概述传统消弧技术概述长期以来，我国3～66KV的电网大多采用中性点不接地的运行方式。
这种电网具有结构简单、投资小，供电可靠性高的优点。
当电网发生稳定单相接地故障时，系统线电压不变，只是非故障相的对地电压升高到线电压，由于该系统中的电气设备的绝缘均可承受长期线电压的强度可以带故障运行两小时。
但是，如果系统发生的单向接地故障为间歇性弧光接地，则会在系统中产生高达3.5倍相电压峰值的过电压，如此高的过电压如果数小时作用于电网，会对电气设备的绝缘造成损伤，甚至会造成正常相对地绝缘击穿，进而发展成为相间短路事故。
在间歇性弧光接地过程中，还会形成多频段振荡回路，不仅会产生高幅值的相对地过电压，而且还可能出现高幅值相间过电压，使相间绝缘闪络，造成相间短路事故。
随着我国对城市及农村电网的大规模技术改造，城市、农村的配电网必定向电缆化发展，系统对地电容电流在逐渐增大，弧光接地过电压问题也日益严重起来。
运行经验证明，当这类电网发展到一定规模时，内部过电压，特别是电网发生单相间歇性孤光接地时产生的孤光接地过电压，及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁，其中以单相弧光接地过电压最为严重。
为了解决上述问题，不少电网在电网中性点装设消弧线圈，当系统发生单相弧光接地时，利用消弧线圈产生的感性电流对故障点电容电流进行补偿，使流经故障电流减小，从而达到自然熄弧的目的。
运行经验表明，虽然消弧线圈对抑制间歇性弧光接地过电压有一定作用，但在使用中也发现消弧线圈存在的一些问题。
1、由于电网运行方式的多样化及弧光接地点的随机性，消弧线圈要对电容电流进行有效补偿却有难度，且消弧线圈仅仅补偿了工频电容电流，而实际通过接地点的电流不仅有工频电容电流，而且包含大量的高频电流及阻性电流，严重时仅高频电流及阻性电流就可以维持电弧的持续燃烧。
2、当电网发生断线、非全向、同杆线路的电容耦合等非接地故障，使电网的不对称电压升高，可能导致消弧线圈的自动调节控制器误判电网发生接地而动作，这时将会在电网中产生很高的中性点位移电压，造成系统中一相或两相电压升高很多，以致损坏电网中的其它设备。
10KV消弧线圈技术规范
离石城南110kV变电站2＃主变增容工程10kV消弧线圈自动调谐成套装置订货技术要求2007年11月1、总则1.1 本技术规范适用于110kV变电站新建(扩建)工程自动跟踪消弧线圈成套补偿装置。
它提出了对该装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3 如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。
如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。
2、符合标准GB1094 《电力变压器》DL／T620 《交流电气装置的过电压保护和绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11022 《高压开关设备通用技术条件》GB7328 《变压器和电抗器的声级测量》GB311.1 《高压输变电设备的绝缘配合》GB11032 《交流系统用无间隙金属氧化物避雷器》GB6451 《三相油浸式电力变压器技术参数及方案》GB10229 《电抗器》GB311.1～4.83 《高压输变电设备绝缘配合，高电压实验技术》GB10237-88 《电力变压器，绝缘水平和绝缘试验，外绝缘的空气间隙》GB/T7267-1987 《电力系统二次回路控制、保护屏及柜基本尺寸系列》GB16836-1997 《量度继电器和保护装置安全设计的一般要求》JB/T7828-1995 《继电器及装置包装贮运技术条件》3、一般工作条件：本技术条件协议书所规定的设备布置在户内，并能在下列条件下安全运行：户内/户外：户外环境温度：消弧线圈（接地变）本体为-35℃～＋40℃，控制器为-5℃～＋40℃。
最大温差： 30 K海拔高度：≤1000 m最大风速： 30m/s覆冰厚度： 10mm环境湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%。
YW-YX 一次消谐装置
YW-YX 电力一次消谐装置使用说明书保定钰维电气科技有限公司目录1 概述 (1)2 主要特点 (1)3 技术参数 (1)4 选型指南 (2)5 外形尺寸 (3)6 安装说明 (3)7 参数测量 (5)8 注意事项 (5)9 随机文件 (5)10 运输及贮存 (5)11 质量保证及服务 (6)1 概述6～35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)有二个相关问题需解决：a.PT的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，且常因事故处理不及时或事故扩大而造成大面积停电；b.电网中的弧光接地使PT频频烧毁。
使用YW-YX型电力一次消谐装置可有效地解决上述问题：1、消除或阻尼PT非线性励磁特性而引起的铁磁谐振过电压，这种谐振过电压会导致系统相电压不稳定；2、能有效地抑制间隙性弧光接地时流过PT 绕组的过电流，防止PT的烧毁；3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流，这种涌流会损坏PT或使PT熔丝熔断；4、当系统发生单相接地后可较长时间保护PT免受损坏。
电磁式电压互感器当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使PT过饱和，则可能产生铁磁谐振过电压。
出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。
YW-YX型电力一次消谐装置，是安装在6～35kV PT一次绕组Y0接线中性点与地之间的高容量非线性元件，起阻尼与限流的作用。
该消谐装置完全符合现行电力部标准DL/T 620— 1997《交流电气装置的过电压保护和绝缘配合》第4.1.5 条中的规定，可以起到良好的限制电压互感器铁磁谐振的效果。
如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组将成为该电网对地唯一金属性通道。
单相接地或消失时，电网对地电容通过PT一次绕组有一个充放电的过渡过程。
试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝(0.5A)熔断。
变10kV消弧装置技术要求
10kV消弧装置成套设备技术要求2010年7月一、总则1.本技术协议适用于变电站10kV自动补偿消弧成套设备。
2.本技术协议经需方、供方、设计方协商确定，作为供需双方签定的购销合同的附件，与合同具有同等法律效力。
3.未尽事宜,由双方协商解决。
二、设备配置供货范围一览表接地变消弧线圈成套装置（室内柜体式）套数： 2电压： 10.5kV接地变容量： 500消弧线圈: 400三、遵守的主要标准DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB10229 电抗器GB1094-85 电力变压器GB/T14549-1993 电能质量公用电网谐波GB/T17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.4-1998 电磁兼容试验和测量技术电快速冲群抗扰度试验GB/T17626.5-1998 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6-1998 电磁兼容试验和测量技术射频场感应的传导抗扰度GB/T17626.7-1998 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T17626.8-1998 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.9-1998 电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10-1998 电磁兼容试验和测量技术阻尼振荡抗扰度试验GB/T17626.11-1998 电磁兼容试验和测量技术电压暂降、短时中断和电压化抗扰度试验GB/T17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验GB11032 交流系统用无间隙金属氧化物避雷器四、运行环境1 . 接地变压器、消弧线圈、控制柜1.1 安装地点：户内1.2 海拔高度：≤1000m1.3 环境温度： -15℃～+45℃1.4 最大日温差： 25 K1.5 环境湿度：月平均相对湿度不大于90%（25℃时）日平均相对湿度不大于95%（25℃时）1.6 地震烈度: 8级水平加速度：0.2g(重力加速度)垂直加速度：0.1g(重力加速度)1.7 污秽等级: III级2. 系统控制器2.1 安装地点：户内2.2 环境温度：-15℃～+40℃2.3 相对湿度：95%2.4 周围无严重影响绝缘的污秽、无腐蚀性和爆炸性介质。
消弧消谐柜的技术要求
消弧消谐及过电压保护装置招标技术要求一、总则1、本招标技术要求提出了微机消弧消谐及过电压保护装置，主要包括该设备的功能、结构、安装、试验等方面的技术要求。
2、本招标技术要求提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规定的条文，卖方应提供符合规范书和工业标准的优质产品。
3、本招标技术要求所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
4、本招标技术要求经买、卖双方确认后作为订货合同的技术附件，与合同正方具有同等法律效力。
二、技术要求1、应遵循的主要现行标准GB3906-1991 3~35KV交流金属封闭开关设备GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T3390-1989 高压开关设备常温下的机械试验GB311.1-1997 高压输变电设备的绝缘配合GB191-2000 包装储运图示标志GB1985-1989 交流高压隔离开关和接地开关GB14808-1993 交流高压接触器GB15166.2-1994 交流高压熔断器限流式熔断器GB/T16927.2-1997 高电压试验技术（第一部分一般试验要求）GB/T16927.2-1997 高电压试验技术（第二部分测量系统）GB311.6-1983 高电压试验技术（第五部分测量球隙）GB11032-2000 交流无间隙金属氧化物避雷器GB/T2900.20-1994 电工术语高压开关设备DL404-1997 户内交流高压开关柜订货技术条件2、环境条件2.1 周围空气温度环境温度：-30~+40℃2.2 海拔高度：不小于54m2.3 污秽等级：Ⅱ级2.4 环境相对湿度：>81%2.5 地震烈度：7度3、工程条件3.1 系统概况系统电压：10KV系统最高电压：12.7KV系统额定频率：50HZ系统中性点接地方式：不接地3.2 安装地点：户内3.3 其它要求柜内所有设备为加强绝缘型，其泄漏比距应≥1.8cm/kv（瓷绝缘）和 2.0cm/kv （有机绝缘）4 、SHK-XHG消弧消谐及过电压保护装置基本技术参数4.1 型式：10kv开关柜体，中置柜型号：KYN28 外形尺寸：1600*800颜色: 与盘厂颜色配套4.2 额定电压：10kv4.3 额定频率：50HZ4.4 额定电流：400A，（隔离开关）4.5 额定短路开断电流：40KA4.6 额定热稳定电流：40KA，（隔离开关）热稳定电流持续时间：4S，（隔离开关）4.7 电容电流：>31.5A4.8 额定动稳定电流（峰值）：80KA，（隔离开关）4.9 绝缘水平：（见下表）SHK-XHG消弧消谐及过电压保护装置额定绝缘水平额定冲击耐压峰值（KV）绝缘工频耐压值（KV）电压相对地隔离断口间相对地隔离断口间10KV 75 85 42 485、SHK-XHG消弧消谐及过电压保护装置主要功能5.1 本装置有三只电压互感器，提供电压监测功能。
消弧装置运行规定
11 消弧装置运行规定11.1 小电流接地系统装设消弧装置，是为了能将系统的电容电流加以补偿，减小接地故障点残流，抑制间歇性弧光过电压和由于电磁式电压互感器饱和而产生的谐振过电压，减少相间短路故障跳闸率，稳定电网运行，提高供电可靠性。
11.2 运行中的10～35kV系统，必须由生技部组织定时实测电容电流，为确定是否装设消弧装置提供依据。
消弧装置的投入、切除，由所辖调度下令后方可进行操作。
11.3 10kV小电流接地系统中，当母线上线路总电容电流大于10安培时，应将消弧装置投入运行进行补偿。
补偿方式原则上应采用过补偿方式，应避免出现全补偿方式。
脱谐度范围的选取一般采用5%~25%，但应控制残流在5A左右，最大不得超过8A。
11.4 电网正常运行时，中性点位移电压不得超过相电压的15%。
当系统发生单相接地故障时允许运行2小时。
11.5若消弧线圈在最大补偿电流档位运行，而脱谐度仍小于15%，说明消弧线圈容量不能满足要求，必须限制网络运行方式改变，尽量避免增加电容电流，同时应汇报有关部门及时处理。
11.6消弧装置装有微机调谐装置投运前应将接地变中性点电压、接地变中性点电流、所在母线电容电流和消弧线圈档位、脱谐度、残流、交直流失电、交直流短接等相关遥信遥测信息传送到监控中心、运维站。
如消弧装置自带接地选线功能的，还应将选线信号传送到监控中心、运维站及相关调度。
11.7 10kV消弧装置操作规定11.7.1 本地区电网10kV消弧装置均有微机调谐装置。
接地变压器、消弧线圈和自动调谐器应视为一个整体，消弧装置的投入和退出运行包括此三部分。
11.7.2 正常情况下，消弧线圈自动调谐装置应投入在自动运行状态。
调谐器自动功能异常时，根据调度命令，可以改为手动。
11.7.2.1对于调匝预调式消弧装置，调谐器自动功能异常、面板能正常显示，调节方式则可改为手动，但此时消弧线圈由当前档位调高一档。
当面板异常短时无法恢复正常的，应将消弧线圈停运。
6-10kv消弧线圈设备运行检修规定
封面作者：PanHongliang仅供个人学习消弧线圈运行维护和检修管理规定1.总则1.1 为了加强消弧线圈设备管理、运行维护管理和检修管理,特制定本规定. 1.2 本规定消弧线圈设备是指消弧线圈成套设备,主要包括接地变压器、消弧线圈、有载开关、隔离刀闸、PT、MOA、控制器、阻尼电阻、组合柜等设备.1.3 本规定编制依据：1.3.1 国家电力行业标准(DL/T620-1997) 《交流电气装置地过电压和绝缘》；1.3.2国家电力行业标准(DL/T572-95) 《电力变压器运行规程》；1.3.3国家电力行业标准(DL/T574-95) 《有载分接开关运行维修导则》；1.3.4国家电力行业标准(DL/T596-1996) 《电力设备预防性实验规程》1.3.5国家电力行业标准(DL/T684-1999) 《继电保护》；1.3.6国家标准(GB 10229-88) 《电抗器－消弧线圈》1.3.7国家标准（GB/T 6451-1999）《三相油浸式电力变压器技术参数和要求》1.3.8国家标准(GB 10229-88) 《电抗器－消弧线圈》1.3.9国家电力公司国电发[2000]589号《防止电力生产重大事故地二十五项重点要求》（2000）；1.3.10厂家说明书《消弧线圈用CF、CV 型复合式有载分接开关使用说明书》上海华明《BPKI200-10/35型干式真空开关有载分接开关使用说明书》双城开关《MFKI120-10/35型干式空气有载分接开关使用说明书》吴江芦墟1.4 公司系统所属各供电公司、高压运行部、变电检修公司分管运行、检修工作地各级领导、变电运行、变电检修专职和变电站值班人员、开关检修人员以及工程建设管理部门、设计部门、施工单位均应熟悉本规定,并认真贯彻执行.1.5 本规定由生产运营部负责解释.2．目地和构成2．1装设消弧线圈地目地2.1.1电力行业标准DL/T 620-1997《交流电气装置地过电压保护和绝缘配合》规定：3kV～10kV不直接连接发电机地系统和35kV、66kV系统,当单相接地故障电容电流不超过下列数值时,应采用不接地方式；当超过下列数值又需在接地故障条件下运行时,应采用消弧线圈接地方式：a)3kV～10kV钢筋混凝土或金属杆塔地架空线路构成地系统和所有35kV、66kV系统,10A.b)3kV～10kV非钢筋混凝土或非金属杆塔地架空线路构成地系统,当电压为：1)3kV和6kV时,30A；2)10kV时,20A.c)3kV～10kV电缆线路构成地系统,30A.消弧线圈接地故障电流不宜超过10A.必要时可将系统分区运行.消弧线圈宜采用过补偿运行方式.消弧线圈接地系统,在正常运行情况下,中性点地长时间电压位移不应超过系统标称相电压地15%.2.1.2消弧线圈对减小故障点地残余电流、抑制间歇性弧光过电压及谐振过电压有较明显地效果,对保证系统安全供电能起到显著地作用.消弧线圈接地故障电流不宜超过10A.必要时可将系统分区运行.消弧线圈宜采用过补偿运行方式.消弧线圈接地系统,在正常运行情况下,中性点地长时间电压位移不应超过系统标称相电压地15%. 2.1.3消弧线圈自动补偿装置能在线测量系统地电容电流,根据预先设定地系统脱谐度或残流,自动调整消弧线圈地档位,对系统电容电流进行预补偿.幷能自动打印、记录系统单相接地地时间以及各种参数,并能通过综合自动化系统将各种遥信遥测等信息及时传输至中心站.2．2消弧线圈自动补偿装置地基本构成一次设备：接地变压器（可带所用变）、消弧线圈（带有载分接开关）、阻尼电阻及控制器、中性点PT、CT、避雷器、隔离刀闸等；控制设备：微机调节器、自动调谐控制屏（PK屏）等.3．职责分工3.1技术管理：生技处/部/科3.2日常运行管理：调度及运行部门、变电工区3.3一次设备维护：高压实验3.4控制设备维护：继电保护4．消弧线圈设备运行中注意事项4.1在系统电容电流超过10A时消弧线圈及自动补偿装置应投入运行；正常情况下应投入自动运行状态；消弧线圈和其它电气设备一样,由调度实行统一管理,操作前必须有当值调度员地命令才能进行操作；禁止将一台消弧线圈同时接在两台接地变压器（或变压器）地中性点上.4.2消弧线圈自动调谐装置应具备数据通信接口与站内监控系统相连接.在后台机及中心监控站应具备消弧线圈地档位指示、系统地电容电流值、脱谐度,接地变中性点地电压值、电流值,接地点残流等遥测和手动或自动调谐,单独运行或并联运行,分接头到头,分接头到底,接地信息,计算有误,装置拒动等遥信. 4.3系统地脱谐度应设置在2～16％（可调节）地范围,或将接地点地残流设置在5A左右,且宜采取过补偿方式,特殊情况下也可以在系统欠补偿或全补偿下运行.4.4系统单相接地时严禁操作消弧线圈地隔离开关以及消弧线圈地调压开关.投入或退出消弧线圈时应注意操作顺序,即消弧线圈地单相隔离开关有闭锁装置时可直接操作；无闭锁时投入消弧线圈,应观察在现场地接地指示灯,有接地指示时不可操作隔离刀闸.4.5两段母线均装有消弧线圈地变电站并列运行时,应将两台消弧线圈设置成主-从关系.其中将母联开关地辅助接点引入调谐装置地变电站,消弧线圈自动补偿装置会自动作主动和从动运行.没有条件引入母联开关位置接点地变电站,联机采用碰撞理论,应考虑将1号与2号时间参数错开一分钟.当并列运行为正常工作方式时,也可在合排运行后将其中一台或电容电流偏小地一台消弧线圈地置为手动调节状态.对于一边为手动调节,一边为自动调节方式时,可以不管,让自动调闸式消弧线圈自动寻找谐振点；当自动调节地消弧线圈调到极限档位时,应调节手动式消弧线圈地位置,确保自动调节式在中间档位；对于一边有消弧线圈,一边没有消弧线圈地两个系统连接,不用管. 4.6当出现两个或以上变电站拉手运行时,消弧线圈仍应投入运行,运行注意事项请参考上述第5条,可以采用碰撞方式或一台自动运行其他手动运行地方式.当出现由外站电源供进母线并转供其他负荷时,消弧线圈仍应投入运行,应将电容电流较小地一台置为手动调节状态.4.7如控制装置显示分接头到头（表示补偿电流不够）,消弧线圈仍应照常投入运行；如控制装置显示分接头到底（表示补偿电流过大）,则应检查此时电容电流和残流地数值,若电容电流大于残流值,则消弧线圈继续投入运行；若电容电流小于残流值,则应将消弧线圈退出运行.同时向生运部汇报.4.8调度、运行值班人员应知晓整套设备地基本功能,运行值班人员应熟知微机调节器地面板操作以及巡视内容：脱谐度及残流是否在设定地范围以内；有载调压开关地档位及动作次数（累计值）；接地变中性点电压是否正常（一般不超过15％相电压）；微机调节器上地电源指示灯是否正常；是否能正确打印接地时地各种参数；以及接地变压器、消弧线圈运行是否正常；如是负荷开关控制接地变加熔丝保护,还应经常检查熔丝地熔断情况,在操作、或系统发生接地后必须进行检查.4.9运行人员在巡视时发现装置故障或异常应立即向调度及检修部门汇报.如果是一次设备问题,则将消弧线圈停用；如果是自动补偿装置出现异常或故障,调度人员发令将消弧线圈自动补偿装置置为手动调节状态,档位维持在自动补偿装置故障前地状态. 4.10对于油浸式设备在日常巡视中必须注意A、运行无杂音；B、油位应正常,油色透明不发黑；C、应无渗油和漏油现象；D、套管应清洁、无破损和裂纹；E、引线接触牢固,接地装置完好；F、吸湿剂不应受潮；G、上层油温应正常；H、表计指示准确.对于消弧线圈本身地部分报警信号地处理：A．温度报警信号：作为报警信号,一般消弧线圈允许温升为75K,设置报警温度为55K,则温度定值为55K+40℃=95℃（一般可以设为80-100）.B．瓦斯报警信号：轻瓦斯作为报警信号,重瓦斯作为跳闸信号；由于35kV 系统地消弧线圈是通过中性点隔离刀闸接在主变地中性点上,不能直接跳开主变（有时可能为110Kv、220kV）,但隔离刀闸又不能带负荷操作；建议可以在中性点加装单相真空短路器（当重瓦斯动作时跳开）,额定电压可以采用35/√3或者35kV电压等级.4.11运行值班人员应注意收集、保存系统接地时微机调节器地发出信号以及打印数据,必要时报送局生运部.A、系统发生单相接地时,禁止操作或手动调节该段母线上地消弧线圈；B、系统发生单相接地时,禁止关闭控制器,及断开控制器地交直流电源.C、拉合消弧线圈与中性点之间单相隔离开关时,如有下列情况之一时禁止操作：a、系统有单相接地现象,已听到消弧线圈地嗡嗡声；b、中性点位移电压大于50%相电压.c、发生单相接地必须及时排除,接地时限一般不超过2小时；D、发生单相接地时,有条件时应监视并记录下列数据：a、接地变和消弧线圈运行情况；b、阻尼电阻控制器运行情况；c、PK屏面板上,电阻短接指示灯；d、微机调谐器显示参数：电容电流、残流、脱谐度、中性点电压和电流、档位和调容柜接触器动作次数等；e、单相接地开始和结束时间；f、单相接地线路及单相接地原因；g、天气状况. 5．设备地验收、投运5.1设备验收5.1.1资料交接：《运行规程》《定值整定》《现场调试报告》（交给用户完整地调试报告,应体现实验工程是否合格、是否可以投运）.5.1.2检查备品备件是否齐全5.1.3一二次设备铭牌应齐全、正确、清楚5.1.4一二次设备接线正确、牢靠(要注意从用户高压开关柜到接地变一次高压电缆是否接错,特别是有两套设备时)同时调整接地变地2.5%地抽头,干式带所用变ABC分别为2、3、3,干式不带所变可为1、2、2；对于油浸式也要注意调整接地变不对称抽头；由于各个厂家习惯不同可能档位也不同；总之要求调整为不对称为1%-2.5%,对于5%地抽头要慎重对待.5.1.5调档实验,最高档不能上调、最低档不能下调5.1.6模拟实验、包括拉电容和并联实验5.1.7电阻保护实验5.1.8通讯测试（校验每一个参数、特别是软遥信）5.1.9三遥测试5.1.10接地（选线）实验5.1.11写验收报告5．2投运步骤5.2.1检查确认一次、二次设备正常,接线准确；符合安全规程.5.2.2确认保护交直流电源均已送上,对于交直流双重保护地装置,一定要把电源失电信号远传到RTU或光字排上5.2.3测量开口三角电压5.2.4打开控制器面板地电源开关5.2.5调度下令定值整定,消弧线圈放在中间档位5.2.6接地变地冲击实验2-3次后（中性点隔离刀闸断开）,断开接地变.5.2.7合上中性点隔离刀闸.5.2.8合上接地变地开关；5.2.9进入程序菜单后,先设为手动控制,手动下调或上调一档后,再设为自动控制即可；观察装置能否自动调节,观察装置地计算是否稳定.5.2.10确定装置运行在哪一档,如在第一档则可能电容电流太小,确定是否需要投运,如果在最高档位运行,则表示容量太小,应和用户确定解决方案.5．3自动调谐地检测5.3.1人为调档离开谐振点,看装置能否自动返回5.3.2调一档间隔地时间5.3.3投切线路观察系统能否自动跟踪（有条件时）5.3.4联机实验,观察计算数据是否正确,档位是否正确,主从机关系地确定5.3.5有条件时,可以做金属接地实验,检验装置计算电容电流地准确性（包括残留）,可以用几种方法进行比较；进一步可以做选线地实验,也可以检测电阻保护动作地可靠性和短接时间.6．维护、检修、预试地工程及周期原则：A.检修和预试地周期一般跟随主变.B．设备地维护应按制造厂家地规定进行,无制造厂家规定时可参照相应标准.C．设备维护、检修包括：定期维护检查（小修）、临时检查（临修）及大修.一般情况下每隔1-2年进行机构小修维护,每隔5-6年机构大修一次；只有当运行时间较长（10年以上）且生产厂家有明确规定需要时,或运行中出现事故、重大异常情况时,方考虑进行解体大修.6.1维护、检修6.1.1设备定期维修检查（小修）,除操动机构外,内容包括：A．对设备进行详细地维修检查,清扫设备本体,处理漏油或某些缺陷B．检查有载开关开关：过渡电阻、过渡波形、动作时间、动作地灵活性、开关地磨损、各部分密封及渗、漏油情况情况、极限位置地电气机械闭锁性能.C．检查绝缘电阻、绕组直流电阻,压比、流比.工频耐压实验、感应耐压实验D．局放实验、零序阻抗、阻抗电压、各种损耗E．检查或校验温度计、气体继电器、压力释放器.F．绝缘油地耐压,油色普分析G．检查接地装置.6.2 电气实验6.2.1消弧线圈预防性实验工程A．交流耐压实验；B．绕组直流电阻测量（包括每档、PT）C．绕组所有分接地压比实验D．辅助回路绝缘实验；E．绝缘电阻、电容量和tgδ、局放实验F．主回路及辅助回路耐压实验；G．温度计、气体继电器、压力释放器校验（或调整）,机械安全阀校验；H．油色普分析,绝缘油实验I．分接开关维修周期（参考电抗器和变压器,一般跟随主变）6.2.2 接地变地预防性实验A．上述消弧线圈地要求同样应满足B．每一档地直流绕组电阻C．每一档地变比（按出厂报告做实验）D．零序阻抗、阻抗电压、空载电流、空载损耗、负载损耗E．核相6.2.3 有载开关地预防性实验A．检查动作顺序,动作角度B．操作实验：变压器带电时手动操作、电动操作、远方操作各2个循环C．检查和切换测试：测量过渡电阻地阻值、测量切换时间、检查插入触头、动静触头地接触情况,电气回路地连接情况、检查单、双数触头间放电间隙D．切换开关室绝缘油实验E．二次回路绝缘实验F．分接开关维修周期a.有载调压变压器大、小修地同时,相应进行分接开关地大、小修.b.运行中分接开关油室内绝缘油,每6个月至1年或分接变换2000～4000次,至少采样1次.c.分接开关新投运1～2年或分接变换5000次,切换开关或选择开关应吊芯检查一次.d.运行中地分接开关,每1～2年或分接变换5000～1万次或油击穿电压低于25kV时,应开盖清洗换油或滤油1次.e.运行中分接开关累计分接变换次数达到所规定地检修周期分接变换次数限额后,应进行大修.如无明确规定,一般每分接变换1～2万次,或3～5年亦应吊芯检查.f.运行中分接开关,每年结合变压器小修,操作3个循环分接变换.g.如果有厂家说明书,请参照厂家地说明书要求.6.2.4 消弧线圈交接、大修实验工程见表5中序号1、2、3、4、6、7、9、22,装在消弧线圈内地电压、电流互感器地二次绕组应测绝缘电阻(参照表5中序号24)；定期实验工程见表5中序号1、2、3、4、6.6.2.5接地变交接、大修实验工程见表5中序号2、3、6、7、9、15、16、22,其中15、16项适用于更换绕组时进行；定期实验工程见表5中序号3、6、7.6.2.6 其他地见(DL/T596-1996) 《电力设备预防性实验规程》地6.4、6.5、6.6、6.7、6.9、6.10.6．3 其他一次设备地定期校验、实验6.3.1 阻尼电阻箱：直流电阻、交流耐压、接地电阻、绝缘电阻、外观性能.6.3.2 PT：直流电阻、绝缘电阻、交流耐压、变比、tgδ(20kV及以上)、空载电流测量、密封检查、绝缘油击穿电压6.3.3 MOA：绝缘电阻、直流1mA电压(U1mA)及0.75U1mA 下地泄漏电流6.3.4 隔离开关：交流耐压实验、支持绝缘子及提升杆地绝缘电阻、二次回路地绝缘电阻、操动机构地动作情况、导电回路电阻测量6.3.5 组合柜：通风、除湿、防雨、防尘、防凝露性能检查、温度控制性能检查、交流耐压实验、辅助回路和控制回路绝缘电阻和交流耐压、隔离开关及隔离插头地导电回路电阻、隔离开关地操作灵活性能、检查电压抽取(带电显示)装置、五防性能检查.（内部绝缘子和套管参照相关标准）6.3.6 电容器：极对壳绝缘电阻、电容值、渗漏油检查、极对壳交流耐压6.3.7 一次接地：接地电阻、连接处连接情况6.3.8 校验周期：跟随消弧线圈等一次设备6.4 二次设备定期检验6.4.1 调档实验（1-N,N-1）6.4.2 模拟实验（参照厂家说明书）6.4.3 阻尼电阻地保护校验值（参考厂家说明书）6.4.4 三遥校验6.4.5 选线校验6.4.6 接地变保护校验：过流速断地保护定值,保护实验6.4.7 二次回路：绝缘电阻、交流耐压、接线端子连接性能、6.4.8 相序检查：更换电源时或电源接线6.4.9检修周期：交接时、大修时、更换二次线时7.设备评级和缺陷管理消弧线圈设备评级和缺陷管理按有关规定进行.版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理。
10KV 消弧装置技术协议
SHK-XHG消弧消谐及过电压保护装置订货技术协议甲方：上海中立（银川）有限公司乙方：上海合凯电力保护设备有限公司为确保用于宁夏中卫华夏特钢有限公司项目的 2台SHK-XHG消弧消谐及过电压保护装置（以下简称XHG)技术性能和制造质量，经双方友好协商后签订本协议，并将之作为号购销合同的附件。
与购销合同具有同等的法律效力。
技术协议、双方协商确定的符合设计要求的开关柜体外形结构及并柜尺寸、色标板和一、二次原理图齐备后，自双方签字确定之日起计算供货周期。
1.使用环境条件1.1 使用场所：10 kV母线高压设备室（无酸碱腐蚀处）1.2 环境温度：-30℃∽+40℃1.3 安装高度：海拔2000m及以下1.4 相对湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%1.5 污秽等级：不超过Ⅱ级2. 系统参数2.1 额定电压：10 kV（额定频率为50 Hz）2.2 中性点接地方式：中性点不接地系统2.3 系统单相接地最大电容电流：≯30 A（按此值考虑选择熔断器，甲方若不能提供，则按此值选择63A熔断器）2.4 直流操作电压：220 V3. 技术要求3.1 装置满足国家标准GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》、GB3906-1991《3∽35 kV交流金属封闭开关设备》的要求。
3.2 装置的性能要求：3.2.1当系统发生稳定的金属性直接接地时，装置不动作，控制面板显示出接地相别，输出继电器常开接点信号(B16/B15)，也可根据用户特殊要求，向真空接触器发出合闸动作命令。
3.2.2当发生不稳定的间歇性弧光接地故障时，装置控制器发出报警并输出继电器接点信号(B16/B15)，故障相接触器在30ms内合上，装置能准确动作，使系统由不稳定的间歇性弧光接地快速转变成稳定的金属性接地。
3.2.3当发生PT单相断线时，装置不动作，控制器面板显示断线相别信号，输出继电器常开接点信号(B12/B11)。
10KV高压开关柜技术规范书(2023年)
所有操动机构和辅助开关的接线除有特殊要求外，均采用相同接线，以保证断路器的互换性。断路器的辅助接 点为也常开、也常闭。
主母线及分支母线
母线按长期允许载流量选择，且应能承受相当于连接在母线上最大等级的断路器关合电流所产生的电动力，各 段母线的型式如下：
（4）
电压互感器
额定电压比:
最高工作电压：12kV
额定容量：0.5/6P30/5。VA
电流互感器
额定电流比：见配置图（招标附图）
准确度等级：0.5,I。Plo
热稳定倍数：31.5kA-4s
动稳定倍数：S。kA
4.3一般技术要求
高压开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验
电压互感器二次侧空气开关不装在高压小间内，而装在仪表小间内。 每个电压互感器，卖方应提供三个一次侧熔断器。 柜内端子排采用凤凰产品。
电压互感器选用大连第二互感器集团有限公司产品。 电压互感器柜内安装北京丹华昊博电力科技有限公司KA2003—DH专用嵌入式工控机型小电流选线装置。 微机保护测控装置的主要功能
本技术规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技 术规范和所列标准要求的高质量产品及其相应服务。
3卖方如对本技术规范有偏差（无论多少或微小）都必须清楚地表示在本技术规范的附件13“差异表”中。否则买 方将认为卖方完全接受和同意本技术规范的要求。
本技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。
电流互感器
1大连第二互感器集团有限公司LZZBJ9T0C10.2/0.5/1。P20。电流互感器的技术数据应满足设计要求。当继电 保护有特殊要求，如厂用电源的差动保护用电流互感器与变压器高压侧的电流互感器特性要求一致时，卖方应予满 足。
消弧消谐柜的技术要求
消弧消谐柜的技术要求
其次，消弧消谐柜的外壳和隔室应具有良好的防水、防尘、防腐蚀性能。
它们通常面临各种恶劣的工作环境，如潮湿、腐蚀、高温等。
因此，
使用耐腐蚀材料制造消弧消谐柜的外壳，如不锈钢、铝合金等，以防止外
部环境对其造成损害。
消弧消谐柜的内部结构应合理布置，以确保电气元件之间的安全间距
和绝缘距离。
消弧消谐柜通常包括电源电容器、电感器、开关设备等多个
电气元件和装置。
合理的布置可以减小电气元件之间的互相干扰，保证电
气设备的正常运行。
最后，消弧消谐柜的制造和施工应符合质量管理体系的要求，如
ISO9001等。
制造商应具有相应的制造和施工经验，严格按照工艺流程进
行制造和安装。
同时，应进行必要的检测和测试，确保消弧消谐柜的性能
和质量符合要求。
总之，消弧消谐柜的技术要求涉及到多个方面，包括符合标准和规范、良好的防护性能、合理的内部结构、可靠的接线端子、完善的保护和监测
功能等。
制造商应按照这些要求进行设计、制造和施工，以确保消弧消谐
柜的可靠性和安全性。
10k～66k消弧线圈装置运行规范办法
10k～66k消弧线圈装置运行规范办法一、概述消弧线圈装置是电力系统中重要的保护设备之一，其作用是在发生系统故障时，将电流快速地截断，以保护设备和人员的安全。
为确保消弧线圈装置的正常运行和保障系统的安全可靠运行，制定本规范办法。
二、适用范围本规范适用于10kV～66kV电压等级下的消弧线圈装置的安装、调试和运行维护的全过程。
三、基本要求3.1 设备选型（1）消弧线圈装置应符合GB1984、GB3804、GB16926等标准。
（2）消弧线圈装置的额定电压应符合运行电压等级的要求。
（3）在满足额定电压要求下，应根据系统容量、远方短路电流等指标进行合理的选型。
3.2 安装要求（1）消弧线圈装置应安装在电源侧。
（2）消弧线圈的两端应连接好接地开关，保证短路后能够及时切断电源。
（3）消弧线圈装置应采用专用的承重结构，确保其平稳运行。
3.3 调试要求（1）在调试前，应进行一次检查，确认设备完好。
（2）在调试过程中应注意各项指标，确保消弧线圈的正常运行。
（3）调试结束后，应做好记录和报告，确保后续维护的顺利进行。
3.4 运行要求（1）消弧线圈装置应定期进行检修，并按照标准进行相应的检测和试验。
（2）对于发生过短路的消弧线圈，应进行必要的检修和更换，确保设备的正常运行。
3.5 应急处理（1）发生故障时应及时报警，进行紧急处理，保证设备和工作人员的安全。
（2）对于严重故障，应采取相应措施进行停电处理，避免进一步的事故发生。
四、维护管理4.1 运行记录应建立清晰的运行记录，详细记录设备的运行情况及维护情况，便于后续的管理与分析。
4.2 维护保养定期对设备进行维护保养，对于发现的问题应及时修复，并及时更新维护计划。
4.3 更换周期消弧线圈装置具有一定的使用寿命，在达到更换周期时应及时更换。
五、安全注意事项（1）在安装、维护和操作过程中，应注意安全，确保人员的生命财产安全。
（2）严禁将非法操作人员进入设备范围。
（3）在停电、断电、接地等操作前，须进行严格的安全检查，防止操作失误。
10kV消弧消谐柜技术说明和技术方案
10kV消弧消谐柜技术说明和技术方案消弧消谐及过电压保护装置（SHK-XGB）⒈工程系统状况：消弧消谐及过电压保护装置安装运行在10KV母线上， 10KV系统参数如下：⒈1额定电压： 10kV⒈2最高运行电压：12kV⒈3额定频率： 50HZ⒈4中性点接地方式：不接地⒈5 10KV系统单相接地电容电流：待定（根据实际计算得出）⒈6 直流操作电压：DC220V⒉装置的使用环境条件⒉1使用场所：无酸碱腐蚀处⒉2海拔高度：≤2000m⒉3相对湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%⒉4环境温度：-30℃∽+40℃⒉5污秽等级：不超过Ⅱ级（不得有粉尘、煤气、烟气等具有爆炸性的混合物）⒊装置的用途：消弧及过电压保护装置（SHK-XGB）用于10KV中性点不直接接地系统,有效地保护设备的相间和相对地绝缘,防止由单相故障发展为相间短路事故⒋装置的组成：该装置主要由小电流接地选线装置ZDX、电压互感器PT、一次消谐器XX、微机控制器ZK、交流真空接触器JZ、三相组合式过电压保护器TBP、高压限流熔断器FU、高压隔离开关、CT和接地测量电流表等组成。
⒌装置的工作原理：正常运行时微机控制器不断检测PT提供的电压信号，一旦系统发生PT断线、单相金属接地或单相弧光接地时，PT辅助二次的开口三角电压立即由低电平转为高电平，微机控制器启动中断，并根据PT二次电压的变化，判断故障类型和相别。
如果是PT单相断线故障，则装置输出开关量接点信号，同时可通过RS485（或RS232）接口与微机监控系统实现数据远传。
如果是单相金属性接地故障，则装置输出开关量接点信号，也可根据用户要求由微机控制器向真空接触器发出动作命令，同时可通过RS485（或RS232）接口与微机监控系统实现数据远传。
如果是单相弧光接地故障，则微机控制器向真空接触器发出动作命令，真空接触器在30ms内快速动作将不稳定的弧光接地转化为稳定的金属性接地。
10kV消弧消谐柜技术条件书精品文档8页
JKDS-2019012施工图阶段茫崖三鼎矿业有限责任公司110kV变电站工程10kV消弧消谐柜技术条件书青海省建筑建材科学研究院电力勘察设计所二0一0年二月审核：项目负责人：设计：编写目录1. 总则2. 使用环境条件3. 工程条件4. 技术性能5. 技术服务6. 买方工作7. 工作安排8. 备品备件及专用工具9.质量保证和试验10. 包装、运输和储存1 总则1.1 本设备技术条件书仅限于茫崖三鼎矿业有限公司110kV变电站10kV系统的户内消弧消谐柜。
它包括该装置的功能设计、结构、性能、安装和试验等方面的技术性能及特点。
1.2 本设备技术条件书中说明了卖方产品所能达到的技术水平，卖方保证提供符合本技术规范书和有关最新工业标准的优质产品。
1.3 本设备技术条件书所使用的标准如遇与买方所执行的标准不一致时，按较高标准执行。
1.4 本设备技术条件书经买方与供方双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术条件书未尽事宜，由买方与卖方共同协商确定。
2 使用环境条件2.1 周围空气温度最高温度：+40℃最低温度：-35℃2.2 海拔高度：3900m2.3平均最大月相对湿度：27%2.4抗震设防：8度2.5 污秽等级：户内C级统一爬电比距为44mm/kV3 工程条件3.1 系统概况（1）系统额定电压：10kV（2）系统最高电压：12kV（3）系统额定频率：50Hz（4）系统中性点接地方式：不接地3.2 安装地点：茫崖三鼎矿业有限公司110kV变电站内，安装于户内。
3.3 安装方式：柜式安装。
4 技术性能4.1 装置满足GB/T 11022-2019《高压开关设备和控制设备标准的共同技术要求》、GB3906-2019《3.6~40.5kV交流金属封闭开关设备和控制设备》、Q/YT02-2019《消弧消谐保护装置》等标准的要求。
4.2 装置性能要求：4.2.1.装置中核心部件——测控装置应采用双CPU，主CPU采用32位DSP技术，测控装置具备上电自检功能，同时必须通过国家级检测中心IV级电磁抗干扰型式试验，以防止装置在系统运行中出现误判、误动、拒动等异常情况发生。
2024版10KV高压开关柜技术规范书课件
THANK YOU
03
设计选型与安装调试
设计选型原则及注意事项
安全性
确保开关柜在正常运行及异常情况下 均能保证人员和设备安全。
可靠性
选择经过实践验证的优质元器件和成 熟的柜体结构，确保开关柜长期稳定 运行。
设计选型原则及注意事项
• 经济性：在满足安全和可靠性的前提下，尽量降低开关柜 的制造成本和运行维护费用。
设计选型原则及注意事项
高可靠性改造
采用高可靠性元器件和材料，提高高压开关柜的耐候性、抗震性和使 用寿命。
实施计划
制定详细的改造升级计划，包括设计、采购、生产、安装、调试等各 个环节的时间节点和责任人，确保改造升级工作的顺利进行。
效果评估和持续改进
效果评估
对改造升级后的高压开关柜进行 性能测试和效果评估，确保各项
指标达到预期要求。
10KV高压开关柜的运行维护和故障处理
学员心得体会分享交流
通过本次课程，我对10KV高压开关柜有了更深入的了解，掌握了其基本原理和主要 组成部分的功能。
在实践操作中，我深刻体会到了规范操作的重要性，对于保障设备安全运行具有重 要意义。
通过与其他学员的交流，我了解到了一些新的思路和方法，对于今后的工作和学习 有很大的帮助。
要点二
电气性能试验
按照相关标准对开关柜进行电气性能试验，如耐压试验、温 升试验等。
验收标准与程序
01
验收标准
02
符合国家和行业相关标准规定的技术要求。
满足设计文件和用户合同规定的要求。
03
验收标准与程序
• 通过全部出厂试验和现场交接试验，并提供完整的试验报告 和记录。
验收标准与程序
成立验收小组
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消弧消谐保护装置
YTX
技
术
规
范
书
上海一天电气有限公司
安徽一天电气技术有限公司
1 总则
1.1本技术规范书仅适用于工程.
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节等做出规定，因此供方应按本技术规范书的要求提供优质设备。
1.5 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 在签定合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.7 本设备技术规范书未尽事宜，由供、需双方协商确定
2 技术要求
2.1 遵循的标准
GB/311.1《高压输变电设备的绝缘配合》
GB763《交流高压电器在长期工作时的发热》
GB2706-《高压电器动稳定》
GBl97《包装贮运标志》
GB／T11022-1999《高压开关设备和控制设备标准的共用技术要求》
GB3906-1991《3～35KV交流金属封闭开关设备》
Q/BST001-2006 《大能容组合式过电压保护装置BSTG》
Q/BST008-2006 《消弧消谐装置BSTX》
2.2使用环境条件
2．1安装地点：户内
2．2环境温度：最高温度： +40℃
最低温度： -35℃
最大日温差： 30℃
2．3海拔高度：≤2000m （超过2000订货时注明，可订货时注明） 2. 4 最大风速：35m/s
2．5安装现场地震烈度：8度(中国12级度标准)
2.3 规格、数量
2.3.1 型号： YTX-12kV
2.3.2 数量：台
2.4 系统参数
2.4.1 额定电压： kV
2.4.2 最高工作电压： kV
2.4.3 额定频率：50Hz
2.4.5中性点接地方式：不接地
2.4.6系统单相接地电容电流： A (按实际情况填写)
2.4.7直流操作电压： 220VDC（可按要求）
2.4.8 PT二次接地方式：中性点接地/B相接地
2.5 装置要求
2.5.1 装置性能要求：
⑴.消弧整体必须通过国家高压试验中心型式试验
⑵.消弧装置中核心部件——测控装置应采用双CPU,主CPU采用32位DSP技术，装置具备上电自检功能,同时必须通过国家继电器质量监督检验
中心IV级电磁抗干扰型式试验及电气性能、环境及安全检验型式试验，以防止消弧柜在系统运行中出现误判、误动、拒动等异常情况发生。
⑶.消弧装置应设置CAN和RS-485对外通讯接口,采用标准的MODBUS RTU通讯协议,协议必须通过国家级通信及规约检验,确保装置与整个监控系统兼容.
⑷．消弧装置应能实现远程操控功能,满足无人值班变电所要求.
⑸.系统发生弧光后，消弧装置应在两个周波内把间隙性弧光接地转换成直接金属接地，并将电弧电流减少到零，从而使弧光熄灭, 系统过电压被限制在相电压值的√3倍以内, 最大可能地防止间隙性弧光接地故障的发展.
⑹.装置应具备启动外部设备
⑺.外部闭锁功能,确保装置与整个系统配合使用.
⑻．消弧柜内应装设六柱全相过电压保护器EAT；保护器可承受2ms，600A的方波冲击电流。
⑼.为了保证系统安全，消弧装置应设后备保护YTSD-FU, 当系统出现异常情况，导致装置柜内发生两相异地短路事故，消弧消谐装置1~2ms内迅速退出整个系统，避免事故进一步扩大。
⑽.由于系统中有重要的负载存在，消弧装置在动作后, 自身应能连续工作2小时以上 , 以保证不能停电的重要负载继续运行；
⑾.不论是间隙性弧光接地、金属性接地，还是PT断相，装置屏上显示出事故属性和相别,并准确记录各种异常状态下的技术数据,便于事故分析,同时装置提供无源触点,。
A．当发生间歇性弧光接地时，装置控制器面板显示弧光接地信号报警，并输出继电器接点信号，故障相接触器必须快速合上。
B．当发生金属性接地时，装置不动作，控制器面板显示出接地相别，输出继电器常开接点信号，也可根据用户特殊要求，向接触器发出合闸动作命令.
C．当发生PT单相断线时，装置不动作，控制器面板显示断线相别信号，输出继电器常开接点信号.
⑿.消弧装置出厂时应在同等的电压等级下做真实的出厂试验，每相试验动作不少于30次，动作准确率应达到100％，试验产生的电弧电流应不低于200A；
⒀、消弧装置的控制器本身应有电源监视等自身监控系统；
2.5.2本装置中柜中各组件及其支架绝缘件的外绝缘爬距(与最高电压之比)环氧树脂绝缘不小于2.0cm/kV。
在凝露装态下，各导体相间及相对地绝缘件的外绝缘均满足要求。
2.5.3本装置柜应做到柜与柜之间(包括母线)相隔离，每个柜的开关室、电缆室、母线室、仪表室均应相互隔离。
2.5.4消弧消谐装置柜应有以下防护性能（五防要求）：
(1)防止带负荷误分、误合隔离开关；
(2)防止误入带电间隔。
(3)应与变电站微机五防系统相互联系
2.5.5 消弧消谐装置柜母线与支线应有标明相别的颜色，A、B、C相分别为黄、绿、红色，相序按设计院图纸要求。
2.6.6消弧消谐装置柜内的交直流电源由小母线引接，手动控制。
2.5.7运输
消弧消谐装置柜应具有承受消弧装置柜总重的起吊装置。
消弧消谐装置柜满足正常运输要求，运输总量及运输尺寸由供方考虑。
3 本装置柜配置及其参数
3.1 高压隔离开关
型号：GN19-10C/630 配操作机构配辅助开关
3.2 大能容组合式过电压保护器BSTG
型号：BSTG-B-17/600 ；
3.3 可分相控制接地的高压真空接触器(JZ)(三相分体，单相控制)
型号：
控制操作电源： 220VDC
3.4 微机控制器YTM-9800-10：
工作电源： 220VDC
3.5 高压限流熔断器组件(YTSD-FU)
额定电压Ue： kV
额定电流Ie： A(由系统对地电容决定)
3.6 带有开口三角二次辅助绕组的电压互感器PT
PT二次接地点：中性点接地/B相接地
型号：
额定电压： /3/100/3/100/3
额定输出： 0.5/ 6P
高压熔断器型号：XRNP-10-0.5
3.7测量对地电容电流用的电流互感器及电流表
电流互感器：LMZl—0.5 100/5
电流表：6L2-A (100/5)
3.8 照明指示灯：AC220V
3.9电磁锁：型号： DSN-BMZ/Y DC220V
4 消弧装置柜的外形尺寸
装置宽 1000 mm×深 mm×高 mm；
柜型；材质。
5 柜体颜色：按需方要求
6拼柜要求
消弧消谐保护装置柜的拼柜尺寸应在技术协议签订后三日内提供；
6.1 工程系统图图中应有：装置的排列位置、主母线的规格、主要一次元器件的规格型号（与招标要求型号一致）
6.2需方配套开关柜厂家的柜体接口尺寸
6.3柜体及眉头的颜色
6.4柜体其它要求
7 供货范围
本装置柜与10kV开关柜拼柜，贯穿消弧柜内的主母排及联接小母线
由需方配套开关柜厂家提供,消弧生产厂家不提供。
8 技术服务
8.1供方提供人员培训服务及良好的售后服务，调试过程中及时派人到现场服务。
需方应积极协作与配合。
免费为需方进行技术培训。
8.2设备到货时为用户提供3份完整的技术资料(包括总装图、电气原理图、说明书、出厂试验报告、产品合格证、装箱清单)。
9 质量保证
在遵守保管及使用要求的情况下，从投运之日起12个月或从发货之日起18个月内，产品由于质量原因而发生损坏或不能正常工作
为用户维修或更换。
10 备品配件
10.1 供方对设备实行终身维修，并且长期、优惠提供备品配件。
11 其它
用户的特殊要求和本规范未尽事宜，由双方友好协商解决。
开关柜内其它设备的具体配置按照设计院二次原理接线。
