示波器-探头图解使用方法
示波器使用说明PPT课件
三、手动探头补偿
• 1. 按下CH 1 MENU（CH 1 菜单）► “探头” ► “电压” ► “衰减”选项并 选择10X。在P2220探头上将开关设定到 10X 并将探头连接到示波器的通道1 上。 如果使用探头钩式端部，请确保钩式端部 牢固地插在探头上。
• 2. 将探头端部连接到探头元件 ~5V@1kHz 终端，将基准导线连接到探 头元件机箱接地终端。显示通道，然后按 下“自动设置” 按钮。
第5页/共14页
二、示波器面板按钮介绍(美国泰克，TDS1002数字示波器)
1 24 16
3
5
9
6
10
7
11
12
8 13
14
15
11.SET TO 50% 设置触发电平至中点。 12.强制触发（FORCE TRIG）。 强制进行一次立即触发事件。 13.触发线（TRIG VIEW）。 显示垂直触发点位置。 14.探头检查（PROBE CHECK）。 调节探头补偿。 15.外部触发（EXT TRIG）。使用TekProbe介面进行外部触发输入。 16.屏幕按钮 。根据屏幕显示调节对应的选项。
类似与时间测量，在 显示界面右侧可读出 电压测量的相关参数。
第10页/共14页
四、示波器使用基础—数学计算
通过按【MATH MENU】按键切换到信号数学运算界面，通过选 择“操作”类型（分别有FFT、+、—）可实现对单路信号做FFT分析， 双路信号加减运算。在FFT模式下可通过“信源”选择输入信号通道， 可切换“窗口”选择FFT观察窗类型。
Байду номын сангаас
与原点的时间值。
2. 按下“类型” ► “时间”。
3. 按下“信源” ► CH1。
示波器及探头使用
示波器及探头使用公司目前使用的示波器以数字示波器为主，分为两类，一类是福禄克（FLUKE）数字示波器，另一类是泰克（Tektronix ）,另外还有一台建伍（KENWO0D）模拟示波器。
示波器在生产和研发中都是非常重要的一种仪器，而且也是非常昂贵的一种仪器，所以正确使用示波器不仅能提高工作效率，也能减小对示波器的不合理损耗。
一、示波器基础知识♦什么叫示波器？示波器本质上是一种图形显示设备，它描绘电信号的图形曲线。
在大多数应用中，呈现的图形能够表明信号随时间的变化过程：垂直（Y）轴表示电压，水平（X）轴表示时间。
有时称亮度为Z轴。
这一简单的图形能够说明信号的许多特性，例如：信号的时间和电压值振荡信号的频率信号所代表电路的“变化部分” 信号的特定部分相对于其他部分的发生频率是否存在故障部件使信号产生失真信号的直流值（DC）和交流值（AC）信号的噪声值和噪声是否随时间变化。
♦波形测量频率和周期不断重复的信号具有频率特性。
频率的单位是赫兹（Hz）,表示一秒时间内信号重复的次数。
成为周期每秒。
重复信号也具有周期特性，即信号完成一个循环所需要的时间量。
周期和频率互为倒数关系，即1/ 周期等于频率，同理1/ 频率等于周期。
电压电压是电路两点间的电势能或信号强度。
有时把地线或零电压作为参考点。
如果测量的是波形从最高峰值到最低峰值的电压值，则称为电压的峰值- 峰值。
幅度幅度是指电路两点间电压量。
幅度通常指被测信号以地或零电压为参考时的最大电压。
其他有些示波器还提供了测量相位、占空比、延时、上升时间等的功能。
♦示波器的分类模拟示波器本质上，模拟示波器工作方式是直接测量信号电压，并通过从左到右穿过示波器屏幕的电子束在垂直方向描绘电压。
示波器屏幕通常是阴极射线管（CRT。
电子束投到荧幕的某处，屏幕后面总会有明亮的荧光物质。
当电子束水平扫过显示器时，信号的电压是电子束发生上下偏转，跟踪波形直接反映到屏幕上。
在屏幕同一位置电子束投射频度越大，显示得也越亮。

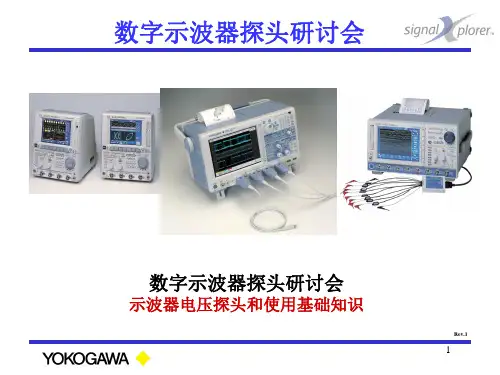

横河示波器探头使用方法.
（等效电路）
（示波器 ＋探头）
-
为了减小负载效应，测量系统阻抗越大越好 →输入电阻⇒大、输入电容⇒小
特别需要注意、 ・传感器输出或水晶振子等高输出阻抗回路 ・振动回路等反馈回路其负载电容会改变系统相位差
20
探头负载效应2
各种探头阻抗比较
探头种类 输入电阻 输入电容
PB500 10MΩ 14pF
PBA2500 100kΩ 0.9pF
Single end输入 差分输入 高电压输入
高频测量用 开关电源、电机等
低电压・高带宽 高速序列总线通信、LVDS等
※ 「ＦＥＴ探头」和「有源探头」？？？ 两种探头都需要供电端口。FET探头输入部分是FET。有源探头输入部分为双极性晶 体管.FET探头输入电阻较高. 高频测量时推荐使用双极性晶体管.
→探头最大输入电压 ＞ 示波器最大输入电压 2．高测量电压量程（分压探头、高压差分探头）
→根据被测信号区分探头的耐圧・分压比 3．尽量避免负载效应（高输入阻抗：低频／高频）
→正确捕捉波形（特别在高频测量领域）
没有万能输入探头 ⇒ 根据被测信号正确选择探头
17
调整无源探头相位补偿
使用无源探头 － 首先正确调整相位补偿！
（输入部＋GND电缆 線）
图：探头等效回路
当探头连接到被测回路，不仅仅探头输入 电阻，输入电容，输入电缆以及地线的电 感也被接入被测回路。
形成共振回路
影响高频信号上升沿！
23
电感所引起共振现象 2 电感引起共振频率的计算
Zs Cin
Lgnd
Rin f ｒ= 1 / 2* Lgnd*Cin
输入电容 Cin
⇒高输入电阻 有源探头使用双极性晶体管缓冲放大器
数字示波器使用方法ppt课件
钮选择到“频率”，然后按“添加测量”或按 Entry旋
钮可编都辑课可件P以PT 。
30
要停止一项或多项测量，可按下【清除 测量值】软键，选择要清除的测量，或 按下全部清除。清除了所有测量值后， 如果再次按下【Meas】（测量），则 默认测量是频率和峰-峰值。
可编辑课件PPT
31
全部快照功能 全部快照在“类型”的最上部，选择
数字示波器操作使用方法
可编辑课件PPT
1
用什么线？ 用右边抽屉里的导线
可编辑课件PPT
2
红夹子与内芯连通
黑夹子与外壳连通 可编辑课件PPT
3
探头地线
探头信号 线测试钩
探头补偿 电容调节
探头衰减开关
无源电压探头 可编辑课件PPT
4
可编辑课件PPT
5
可编辑课件PPT
6
示波器简易使用方法
可编辑课件PPT
2KHz，峰峰值20mvpp的正弦波，按下【Auto Scale】
键后示波器上显示的波形可编辑课件PPT
48
在之前波形的基础上需要做如下设置
调整“水平缩放旋钮”出现模糊的波形
可编辑课件PPT
49
调整“垂直分度切换旋钮”适当调大波形
可编辑课件PPT
50
选择【Mode/Coupling】（触发耦合模式选择）键，根据 信号的具体情况选择“噪可声编辑抑课件制PP”T 或“高频抑制”模式51。
示波器开机时默认衰减比为10：1，根据我们实验 中所使用的示波器探头可编，辑课需件PP要T 调节衰减比为1:1。11
选择比率 可编辑课件PPT
12
符号 变亮时，按下 和旋转操作旋钮才有作
用
旋转Entry旋钮将衰减比设为1：1
示波器图解
2017.04.12
示波器
示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像， 便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧 光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。在被测信号的作用 下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器 能观察各种不同信号幅度随时间变化的波形曲线，除观测电流的波形外，还可以测定频率、电压强 度等。凡可以变为电效应的周期性物理过程都可以用示波器进行观测。 ⒈示波器的使用方法图解（来源于电工论坛） 示波器的使用方法跟万用表类似，要使用示波器，首先也得把它和被测系统相连，用的是示波 器探头，如图20-4所示。示波器一般都会有2个或4个通道（通常都会标有1～4的数字，而多余的那 个探头插座是外部触发，一般用不到它），它们的低位是等同的，可以随便选择，把探头插到其中 一个通道上，探头另一头的小夹子连接被测系统的参考地（这里一定要注意一个问题：示波器探头 上的夹子是与大地即三插插头上的地线直接连通的，所以如果被测系统的参考地与大地之间存在电 压差的话，将会导致示波器或被测系统的损坏），探针接触被测点，这样示波器就可以采集到该点 的电压波形了（普通的探头不能用来测量电流，要测电流得选择专门的电流探头）。 接下来就要通过调整示波器面板上的按钮，使被测波形以合适的大小显示在屏幕上了。只需要 按照一个信号的两大要素——幅值和周期（频率与周期在概念上是等同的）来调整示波器的参数即 可，如下如上图，在每个通道 插座上方的旋钮，就是 调整该通道的幅值的， 即波形垂直方向大小的 调整。转动它们，就可 以改变示波器屏幕上每 个竖格所代表的电压值， 所以可称其为“伏格” 调整，如以下两幅对比 图所示：左图是1V/grid， 右图是500mV/grid，左 图波形的幅值占了2.5个 格，所以是2.5V，右图 波形的幅值占了5个格， 也是2.5V。推荐是将波 形调整到右图这个样子， 因为此时波形占了整个 测量范围的较大空间， 可以提高波形测量的精 度，如下图所示。
示波器使用方法图解(彩电中的波形)
示波器检测全电视视频信号的波形图解彩电维修更是示波器用武之地，图 ① ② ③是全电视视频信号的波形，这种波形贯穿图像通道的全过程。
对有光栅有伴音而无图像的故障此波形的有无处就是故障所在点。
图④是场输出波形，当光栅出现异常是此波形将有明显变形。
最下边是三幅波形图和对应的电视屏幕图像场畸形⑤是行输出变形，一般情况下不要测行管集电极，以免击穿探头。
可测低压绕组的输出端，也可在1比10衰减探头后再接一个9M的电阻去测试。
图⑩是行振荡电路输出的行激励波形。
当行输出波形变成图11波形时多是行激励不足，行管发热温升快，易烧坏。
图12是高压包局部短路的波形。
图⑥是晶体振动器的波形，在示波器频率指标不够时看到的是一条亮带。
它是判断CPU是否工作的主要依据。
图⑦是开关电源开关管集电极的波形，是判断电源是否振荡的基本条件。
如波形上沿有毛刺将导致开关变压器支支响和开关管损坏。
图⑧是沙堡脉冲波形，它是由三个作用不同的脉冲组合而成，在场频时将观察不到它的全貌。
它的有无将影响视频信号的色彩和亮度处理。
图⑨是视放尾板上三个电子枪阴极的波形，与一些图纸上所标波形不一样，因图纸所标是彩条信号的波形，这是电视图像的信号波形。
浅述ET521A数字示波表与实时（模拟）示波器实测波形比较健伍CS-4035为带宽40MHz的实时模拟示波器，属典型的手动调节（无CRT读出功能）测试示波器，其所有测试均需手动调节，需对水平扫描速度、垂直灵敏度、同步电平等控制功能进行适当调节方能获得稳定合适的波形显示，由于其采用屏幕为8*10cm内刻度高亮度示波管进行波形显示，故而扫描线亮度清晰度高，内设有电视行场同步触发滤波通道，能方便观察到稳定的行场同步电视信号波形，是比较适合的常用模拟示波器。
ET521A波形测量采用数字取样、液晶显示，显示采用几秒刷新一次，方便人眼观察，当波形变化较多时，其显示的波形在显示一种波形后，下一次显示的波形又会有所不同，初次接触到的该类显示方式的朋友会不习惯，感觉到波形老是一跳一跳的，实际上是示波表在捕捉动态波形，进行静态显示，此时更能观察到波形的各个细节；当测量的波形为稳定而变化很小的信号时，则显示波形的稳定性与CRT模拟示波器显示无多大差别的，以上是笔者对数字示波表测量显示的粗浅理解，请大家多多指教。
教你如何使用示波器的探头(校准、夹子和接线)
教你如何使用示波器的探头（校准、夹子和接线）
最简单的探头是连接被测电路与电子示波器输入端的一根导线，复杂的探头由阻容元件和有源器件组成。
简单的探头没有采取屏蔽措施很容易受到外界电磁场的干扰，而且本身等效电容较大，造成被测电路的负载增加，使被测信号失真。
1. 探头一般是以两条一个包装，因为现在的示波器都是双通道以上的，为了区分两个通道同时测量时探头，在每根探头上都做好了区分标色，比如色环。
2. 拿到探头，先要校准，什么样的探头需要标准呢？除无衰减的探头（1:1）外，都需要校准。
校准是探头首次与一台示波器使用时必需要校准，换不同的台示波器测量时，都要校准。
3. 校准后的探头可进入测量，测量时，请注意，在不知道被测电路电压情况下，尽可能的选择探头衰减档位，这样预防高电压损坏示波器。
4. 在测试晶振等高阻抗电路时，也就是说电路对测量负载有影响时，要选择探头衰减档位测量，因为衰减档位的阻抗很高，一般10:1的探头是10M，100:1的探头是100M。
5. 测试电路时，要确保探头的接地线接地可靠，特别是高压探头没高压时更要注意，接地线的接地位置也会影响测量精度。
6. 探头内部有电子元件，所以也有耐压参数，不可以超出耐压值，否则不但会损坏探头，还可能会直接损坏示波器。
7. 探头的带宽，高频率的探头能兼容低频率的，但低频率不能测试的高频率，在选择探头时，尽量选择大于示波器的带宽，
8. 探头测试尽量选择衰减档，衰减档有电路补偿，保证测量的波形失真小，还原度高。
9. 探头前端有一个测试钩，有人为了方便，把测试钩直接钩位电路测量，这样会影响测试精度，特别在电压低及频率高的情况下影响更大，因为测试钩那段没有屏蔽，干扰很大。
2024版泰克示波器使用方法图解波形探头电平指示值
避免在强电磁场环境下使用探头
强电磁场可能会对探头的性能和测量结果产生干扰，因此应避免在强电磁场环境下使用探头。
2024/1/26
定期校准和维护探头
定期对探头进行校准和维护，可以确保探头的性能和测量结果的准确性。同时，也可以延长 探头的使用寿命。
19
PART 05
电平指示值测量方法与步 骤
REPORTING
泰克示波器使用方法 图解波形探头电平指 示值
REPORTING
2024/1/26
1
2024/1/26
目录
• 示波器基础知识 • 波形探头与电平指示值概述 • 泰克示波器使用方法图解 • 波形探头使用技巧与注意事项 • 电平指示值测量方法与步骤 • 案例分析：泰克示波器在实际应用中的案例
分析
2
PART 01
将观察到的波形与预期波形 进行比较，以验证电路的性 能或查找潜在问题。
15
PART 04
波形探头使用技巧与注意 事项
REPORTING
2024/1/26
16
选择合适类型探头
根据信号频率和幅度选择探头类型
01
高频信号需要选择带宽较高的探头，而大幅度信号则需
要选择能够承受高电压的探头。
考虑探头的阻抗匹配
2024/1/26
28
案例二：信号完整性分析
• 分析目的：评估信号在传输过程中的质量， 识别潜在的信号完整性问题。
2024/1/26
29
案例二：信号完整性分析
01
分析步骤
02
1. 将泰克示波器的探头连接到信号传输路径的关键点。
2024/1/26
03
2. 使用示波器的眼图分析功能，观察信号的眼图并测量相关参数，如眼高、眼宽、 抖动等。
音频测试-示波器-使用方法
★目的：介绍示波器的使用方法，使相关人员能正确把持示波器.之迟辟智美创作★示波器的概述示波器是利用电子束的电偏转来观察电压波形的一种经常使用电子仪器，主要用于观察和丈量电信号.下图1为我厂经常使用的20MHz 的双踪示波器.★示波器的把持方法第一步伐：示波器的连接1） 连接电源线 用220VAC 线把示波器连上220V 市电.（如上图2）2）连接信号线将探头拔出到示波器左边的CH1接口并顺时针扭动半圈（如上图3）.当探头接在示波器的CH1通道上时，模式开关须打在CH1上（如下图4）.当探头接在示波器的CH2通道上时，模式开关须打在CH2上.（如下图5）3） 信号耦合开关的选择（AC GND DC ）信号耦合开关一般紧挨着输入通道，CH1通道和CH2通道各有1个.当只用来观察被测信号中的交流成分时，将开关拔至AC 档（本厂一般选择此档）；当信号的直流成分和交流成分都要观察或信号的频率较低时，将开关拔至DC 档；当开关拔至GND 档时，输入端处于接地状态，用以确定输入端为零时光迹所在位置.（如下图6）图 1 图 2 图 3 探头接在CH1通道第二步伐：开机与光迹调节上述步伐完成后，接下来需要开机预热和调节光迹.（如下图7和图8）1）开机（POWER ） 按电源键开机，开机后电源指示灯会亮.电源按键旁一般标有英文单词power.2）亮度调节（INTENSITY ）如果光迹的亮度正常，就不需要调节.当亮度不正常时，我们就左右调节亮度旋纽，顺时针旋转为增亮，逆时针为调暗.亮度调节旋纽旁一般会标有“INTE ”的字样.亮度的英文单词为 intensity.注意亮度不宜太高，以免影响示波器的使用寿命.3）聚焦调节（FOCUS ）用以调节示波管电子束的焦点，使显示的光点成为细而清晰的圆点.当光束正常时，我们也不需要调节，只有在光束太粗或不清晰时，我们左右调节聚焦旋纽，使光束处于细而清晰的状态.聚焦调节旋纽旁一般会标有“FOCUS ”的字样.聚焦的英文单词为focus.4）光迹平行度调节（TRACE ROTATION ）图 5 电源开电源指示亮度调聚焦调图 7 光迹平行度调光 图 8正弦波信号光模式开关选择 图 6 图 4 模式开关选择 探头接在CH2通道信号耦合当光束与示波器上的刻度线不服行时，我们就要左右调节旋纽，使光束处于平行状态.如光束已为平行状态，我们就不需要去调节.此旋纽旁一般会有英文单词“TRACE ROTATION ”.在这里Trace 为光迹的意思，rotation 为旋转的意思.第三步伐：连接信号输入源前面的两个步伐为测试前的准备工作.准备工作做好后，我们就要把示波器的输入端（探头）与被测信号的输出端（功放板的喇叭端子）正确连接好.下图9为我厂经常使用的示波器探头，圆的一端用来连接示波器，红色鄂鱼夹用来连接喇叭端子正极，黑色鄂鱼夹连接喇端子负极.第四步伐：垂直与水平参数调节当示波器有信号输入时，示波器上会有相对应的波形显示，为了使示波器上显示的波形能直观明了地反应出被丈量的信号状态，我们须要调节示波器的垂直与水平参数.渐渐控制部份的调节：垂直控制部份的调节是调节被测信号电压量在示波器上的显示状态.1）垂直位移（）用以调节光迹在垂直方向的位置.当我们旋动此旋钮时，波形会跟着上下移动.正常情况下我们把光迹调在居中位置.如已居中，则不需要调节.位移旋纽旁边会有“POSITION ”字样，Position 的英文意思为调整位置.垂直位移旋钮旁会标有上下箭头（如下图10）.通常会有两个旋纽，一个在左边，用来调节CH1信号波形在屏幕的垂直位置；另一个在右边，用来调节CH2信号波形的垂直位置.图 92）电压系数选择开关（VOLTS /DIV ）共有10个档可供选择，依次为5mV 、10mV 、20mV 、50mV 、0.1V 、0.2V 、0.5V 、1V 、2V 、5V.示波器屏幕上的波形，每一竖格代表的电压年夜小就是对应档位的电压量.VOLTS /DIV 通常我们读为“伏每格”.Voltage 中文译为电压，div 中文译为分格.（如上图11）例如：我厂某一型号的功放，喇叭输出端电压峰峰值为4V ，为了使信号波形在示波器上的显示直观，我们就要让这4V 电压显示在示波器的中间4格上（注：示波器的竖格共有8格），那么电压选择开关档位就需要打在1V 上.同样，VOLTS /DIV 开关也有左右两个，左边的调节CH1信号波形，右边的调节CH2信号波形.水平控制部份的调节：水平控制部份的调节是调节被测信号时间量在示波器上的显示状态.3） 水平位移（POSITION ）用以调节光迹在水平方向的位置.当我们旋动此旋钮时，波形会跟着左右移动.水平位移只有1个旋纽，通常位于示波器面板的上半部份，旋纽旁除有“POSITION ”字样外，旁边还会标有左右箭头.4）时间系数选择开关（TIME /DIV ）同样也有多个档可供选择（见下图10），有微秒（uS ）、毫秒（mS ）、秒（S ）三个时间单元，越往右时间系数越小.示波器上每一横格CH2通道的垂直位移旋纽 CH1通道的 垂直位移旋纽 图 10 图 11信号波形的时间值就是对应档位的单元时间.TIME/DIV通常我们读为“秒每格”.time中文译为时间，div中文译为分格.例如：我厂在测试功放时，用1KHz的正弦波信号作为输入源.1KHz 的信号，周期为1mS，为了使信号波形在示波器上的显示处于最佳状态，我们就要让每个周期的信号显示在2～5格上，（注：示波器的横格共有10格），那么时间选择开关档位就需要打在0.5mS或0.2mS上.时间系数选择开关垂直位图 10★备注示波器的接线，各参数的调节需要专门的技术人员在产线测试前弄好，一旦调好后，QC等其它人员不得随意私自调节，如发现问题，可以尽快通知相关人员处置.。
示波器常用探头操作指南
➢ 探头补偿调整小螺丝刀
➢ Coding Rings(set) 3x4 Colors
➢ 4色(各3个)探头标记环
➢ Operating Manual
➢ 纸质操作手册
COMPANY RESTRICTED
8
Rohde & Schwarz
R&S示波器常用探头操作指南
R&S 通用无源探头RT-ZP10
附件捆绑优惠包RT-ZA1
14
Rohde & Schwarz
R&S示波器常用探头操作指南
概述
➢ R&S公司的示波器探头接口简介
➢ 无源电压探头_RT-ZP10
➢ 有源单端探头_RT-ZS30
➢ 有源差分探头_RT-ZD40
➢ 电流探头_RT-ZC20B
➢ 电源轨探头_RT-ZPR20
探头型号
探头带宽
RT-ZS10E
1 GHz
➢ 正确操作：用镊子夹住探针头，小心地将其从白色塑料插座中拔出。
COMPANY RESTRICTED
12
Rohde & Schwarz
R&S示波器常用探头操作指南
R&S 通用无源探头RT-ZP10
纹波和噪音测试采用弹簧接地环
c
1
2
2.5mm直径
弹簧接地环
3
AC耦合隔直
滤波电容
➢ 纹波噪音或高频信号测试推荐采用弹簧接地针以降低寄生阻抗。
▪
RTM/RTA4/RTB在1MΩ阻抗耦合方式下输入范围300Vrms,400Vpk。
▪
50欧姆阻抗耦合方式下输入范围皆为5Vrms。
➢ 示波器连接探头后一般由探头决定输入范围。
示波器高压探头使用方法
示波器高压探头使用方法
示波器高压探头是一种用于测量高电压的仪器，通常用于测量高压电源、电机和变压器等电气设备。
使用示波器高压探头需要注意以下几点：
1、选择合适的高压探头。
高压探头的选择应根据待测电压和电流值来确定，通常应按照实际测量值的一定倍数来选择。
2、连接高压探头。
将高压探头连接到示波器的通道输入，然后将探头的引线与电路连接。
3、调整示波器。
将示波器的控制按钮调整到合适的位置，以保证示波器的灵敏度和准确性。
4、测量高压电路。
使用高压探头在待测电路上进行测量，注意在测量过程中避免触摸电路。
5、保存数据。
在测量完成后，将数据保存到示波器的存储介质中，以备后续分析和处理。
总之，使用示波器高压探头需要注意安全，合理选择探头，正确连接和调整示波器，并保留测量数据，以充分发挥示波器高压探头的功能。
- 1 -。
示波器探头使用
Page 57
怎样把有源探头物理连接到不同类型的电路板形状 上?
力科单端探头实例， 其中带有接地使用的软 引线和信号输入使用的 直触针 这种技术保证了以最 小电容和电感实现可靠 接触
Page 58
可互换探头触针
每种触针都可以用于信号 或接地连接
普通触针 尖触针
Page 59
灵活间距的信号和接地路径使用的设备
Page 14
为什么担心示波器探头?
探头从环境中拾取的噪声会增加到信号中。这是尽量缩短信
号引线和地线的另一个原因。 解决方法:尽量减小地线的长度
Page 15
选择适当的示波器探头 •无源探头
•有源探头 •差分探头
Page 16
基本探头类型
无源探头
没有有源器件，如放大器 它只由无源部件组成 通过使用有源器件，如晶体管或FET，能够实现更宽的带宽、更高的阻
器可以设置的最大灵敏度。 配套的通道精度有限，严重限制着“抑制” (减)去A和B “公共”信号的能力
线路 电压
1W 并联
示波器保持安全接 地
负荷电路
在下述情况下，通道“A” – 通道“B”是不够的： 共模电压 >> 被测电压
Page 45
示波器差分测量: “A” - “B”
“A” – “B”的局限性
4 inches
100 10 1
10 nH
1
10
100
1G
10 G
Frequency (MHz)
在探头中增加引线时，会产 生谐振，特别是在较高频率 时。
Page 9
地线长度也很重要 (低频时的常见缺陷)
使用10无源探 头测量的脉冲 A: 没有地线 B: 50 cm地线 C: 10 cm地线 D: BNC直接电 缆连接 (真实信号形状)
