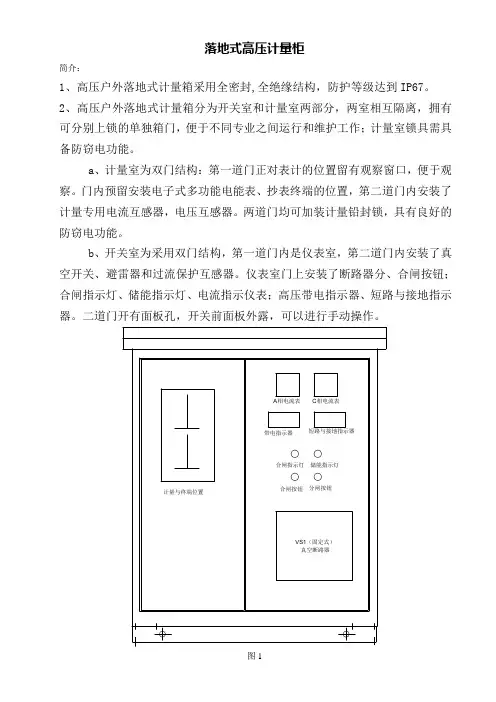

户外落地式带分界保护功能预付费高压计量柜

落地式高压计量柜

落地式高压计量柜简介：1、高压户外落地式计量箱采用全密封,全绝缘结构，防护等级达到IP67。

2、高压户外落地式计量箱分为开关室和计量室两部分，两室相互隔离，拥有可分别上锁的单独箱门，便于不同专业之间运行和维护工作；计量室锁具需具备防窃电功能。

a、计量室为双门结构：第一道门正对表计的位置留有观察窗口，便于观察。

门内预留安装电子式多功能电能表、抄表终端的位置，第二道门内安装了计量专用电流互感器，电压互感器。

两道门均可加装计量铅封锁，具有良好的防窃电功能。

b、开关室为采用双门结构，第一道门内是仪表室，第二道门内安装了真空开关、避雷器和过流保护互感器。

仪表室门上安装了断路器分、合闸按钮；合闸指示灯、储能指示灯、电流指示仪表；高压带电指示器、短路与接地指示器。

二道门开有面板孔，开关前面板外露，可以进行手动操作。

图13、YBW-DJ-12一体化真空开关计量箱主要由真空断路器及计量用组合互感器组成。

适用于额定频率50Hz，额定电压6-10kV电力系统的分支及专用变压器中作预付费的计量和保护。

计量互感器和真空断路器置于同一箱体内，节省了用户的安装费用。

一体化真空开关计量箱采用全封闭结构，具有开断性能稳定可靠、体积小、安装方便、免维护、使用寿命长等特点。

a. 断路器导电回路由进出线硅橡胶套管、导电支架、真空灭弧室等组成。

b. 断路器采用ZN63（VS1）型电动操作机构，操作电源由专用内置电压互感器提供，从而不影响计量精度。

c. 计量用组合互感器为硅橡胶浇注。

具有体积小，免维护的特点。

电流互感器精度为0.2S，电压互感器精度0.2，各项指标均高于国家电网电能计量标准。

d、断路器可装设二相或三相保护用电流互感器，提供保护信号。

e、计量单元安装在箱体的左侧，正面左侧内门安装电能表及终端设备，外门设有防窃电观察窗口，便于查看数据；箱体右侧为开关室，箱体中间设有墙板与计量室隔离，正面右侧内门设有A、C相电流仪表；DXN-8D-T户内高压带电指示器；DS-JD-EKL短路及接地故障指示器；还有合闸指示灯、储能灯指示、；操作电路设有合闸、分闸按钮。

10kV配电室设备介绍

配电室变压器介绍
变压器温控器功能：显示变压器绕组内温度控制风机启停向高压柜发出保护信号（高温保护、超温跳闸、变压器开门动作）
配电室变压器介绍
变压器损耗
铜损：（空载时发生）铜损是指变压器线圈电阻所引起的损耗。当电流通过线圈电阻
发热时，一部分电能就转变为热能而损耗。由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损。
断路器型号汇总
ABB
施耐德国产（正泰）
框架断路器 Emax
MT、MW DW15、பைடு நூலகம்6、17
塑壳断路器 T系列、S系列 NSX
DZ47、NM1
微型断路器 S200
iC65
NB系列
配电室低压柜介绍
刀闸
配电室低压柜介绍
电流互感器电流互感器的接线应遵守串联原则：即一次绕阻应与
被测电路串联，而二次绕阻则与所有仪表负载电流互感器串联常用电流互感器样式：羊角式（一般用于供电公司低压计量）、穿心式、开口式
MNS最小模数为1/4个单元。 GCK每面柜子最多9层，GCS每面柜子最多11层，MNS每
面柜子最多9层并可以做成双面。
配电室低压柜介绍（JYD）
配电室低压柜介绍（GGD）
配电室低压柜介绍（GFB）
北京市电力公司 “五统一”标准出台后，与生产厂家一同开发、设计的用于低基配电室的低压柜，目前新建低基配电室必须采用此柜型。
用户产权
配电室简介
按建设位置分：地上配电室、地下配电室按配电室内部结构分：有电缆夹层、有电缆沟道、无夹层
和电缆沟配电室配电室配置：两扇外开门、直拨电话、防鼠挡板、灭火器、
老鼠药箱、裸露的地线喷涂黄绿漆、绝缘胶垫、模拟图板、标牌、绝缘靴、绝缘手套、高压验电笔、地线、中国移动信号（远采）、独立排烟风机（SF6气体）、夹层防爆灯

10kV户外高压电力计量箱

户外高压电力计量箱,JLS-10kV单相计量箱1、总则：1.1用途适用范围1.1.1 JLS-10型三相油浸式户外高压电力计量箱（以下简称计量箱）适用于额定电压为10kV，额定频率为50-60Hz的三相交流网路上作电能计量用，由组合互感器和电表箱两部分组成。

1.1.2 JLS-10型计量箱适用于下列场合的电能计量：a、农村排灌站，乡镇企业、加工厂、中小型工厂、矿区、交通运输等各种企、事业单位以及林业、基建工地暂设供电站的高压输电线路的电能计量。

b、小电站发电量计量或小电站电网与国家进行联网运行时互送电能时的计量。

2、使用环境条件：2.1海拔高度不超过1000m；2.2环境温度：最高＋40℃、最低-40℃；；日平均不超过30℃；最低-25℃；2.3系统接地方式：中性点非有效接地系统；2.4大气条件：大气中无严重污秽。

3、产品主要结构概述3.1本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。

计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。

3.2电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。

3.3电流互感器铁芯为内铁式，用优质冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。

3.4通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。

电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。

3.5高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。

3.6仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。

3.7复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，高效的工作。

3.8复变比计量原理，采用V／V-12接线方式，电压回路中二次b点接地，电流回路中A.C相电流二次回路尾端接地。

装表接电工-初级工试题库含答案

装表接电工-初级工试题库含答案一、单选题（共39题，每题1分，共39分）1.南网计量典型设计：电能计量柜对电力客户用电进行计量的专用柜。

计量柜包括固定式电能计量柜和（），分专用高压电能计量柜与专用低压电能计量柜。

A、固定式电能计量柜B、可移开式电能计量柜C、移开式电能计量柜D、可固定式电能计量柜正确答案：B2.电能表的相序接入变化影响电能表的读数，这种影响称为（）。

A、输入影响B、接线影响C、负载影响D、相序影响正确答案：D3.南网计量典型设计：试验接线盒是用于进行电能表现场试验及换表时，不致影响（）的专用接线部件。

A、用电B、计量C、计量和用电D、检测正确答案：C4.电能表铭牌上的字母CMC是（）。

A、检定合格标志B、电能表厂家标志C、电能表型号D、计量许可证标志正确答案：D5.确定交流电能表的三相不平衡负载基本误差时的条件应为（）。

A、三相电压对称，任一电流回路有电流，其他两回路无电流B、三相电压不对称，任一电流回路无电流，其他两回路有电流C、三相电压对称，任一电流回路无电流，其他两回路有电流D、三相电压不对称，任一电流回路有电流，其他两回路无电流正确答案：A6.熔体的反时限特性是指（）。

A、过电流越小，熔断时间越短B、过电流越大，熔断时间越长C、过电流越大，熔断时间越短D、熔断时间与过电流无关正确答案：C7.判断电能表相对误差是否超过规程规定,一律以（）后的结果为准。

A、修正B、计算C、化整D、修约正确答案：D8.南网计量典型设计：电能计量柜的外壳面板上，应按JB 5777.2的规定，设置主电路的（）。

A、模拟图B、图形C、模拟图形D、电路图正确答案：C9.JJG1021-2007《电力互感器》：检定数据的原始记录应至少保存（）。

A、2个检定周期B、5年C、1个检定周期D、3年正确答案：A10.南网计量典型设计：负荷管理终端的遥控、遥信、遥测的接线，应采用（）进行接线。

A、OT端子B、凤凰端子排C、试验接线盒D、测控接线盒正确答案：D11.单片机的通信方式中，接线多.通信距离短.速度快的是（）。

农网配电营业工-高级工测试题与答案

农网配电营业工-高级工测试题与答案一、单选题（共43题，每题1分，共43分）1.三级用电检查员仅能担任()kV及以下电压受电的用户的用电检查工作。

A、0.22B、10C、35D、0.4正确答案：D2.100kVA以上的变压器高压侧熔丝额定电流按变压器额定电流的（）倍选用。

A、1～1.5B、2～2.5C、1～0.5D、1.5～2正确答案：D3.以下行为属于移相法窃电的是()。

A、调换TA二次侧的进出线B、使TV一次侧开路C、使电表电流回路并联多一支路D、TA的一次匝数比原来的少1匝正确答案：A4.线路由于改造,中间增加了杆塔,其杆塔应以前一基为基准设副号,在同一线路上的副号不得超过()基,否则应重新编号。

A、10B、5C、8D、4正确答案：B5.单相同容量的电烘箱和电动机，两者的低压熔丝选择原则是()。

A、电动机的应小于电烘箱的B、相同C、应按电动机和电烘箱型号而定D、电动机的应大于电烘箱的正确答案：D6.安装互感器的作用是( )。

A、加强线损管理B、扩大电能表量程C、计算负荷D、准确计量电量正确答案：B7.用电检查人员应参与用户重大电气设备损坏和人身触电伤亡事故的调查，并在()日内协助用户提出事故报告。

A、7B、5C、3D、10正确答案：A8.异步电动机的（）保护，一般用于定子绕组的相间短路保护。

A、缺相B、过时负荷C、失压D、短路正确答案：D9.依据《10kV及以下业扩受电工程技术导则》（2018版），低压电力客户用电容量如果设备铭牌上标有分档使用，有不同容量时，应按其中（）计算。

A、最小容量B、中间档容量C、各档平均容量D、最大容量正确答案：D10.接户线与通讯、广播线交叉时，接户线在上方时，其最小距离为()。

A、1.5mB、0.6mC、2.5mD、0.8m正确答案：B11.多功能电能表应具有失压记录功能，失压通常是指（）。

A、电流大于基本电流的10%，电压小于参比电压的78%B、电流大于基本电流的10%，电压小于参比电压的90%C、电流大于基本电流的10%，电压小于参比电压的85%D、电流大于基本电流的10%，电压小于参比电压的50%正确答案：A12.零序电流I段定值要在电网下列运行方式下计算()。

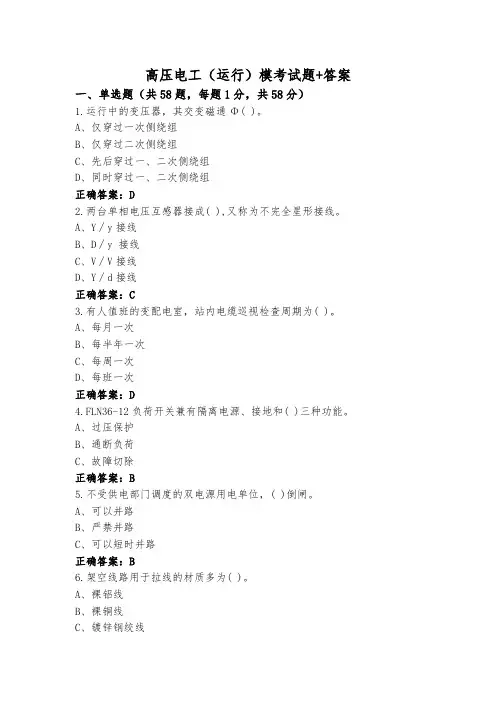

高压电工(运行)模考试题+答案
