高压短路电流计算书
短路电流计算书UK=14%
短路电流计算书烨辉（中国）科技材料有限公司110kV变电站扩建短路电流计算审核：校核：编写：2013年12月一、 参考手册西北电力设计院、东北电力设计院《电力工程设计手册》 二、 计算内容烨辉（中国）科技材料有限公司110kV 变电站扩建最大运方下110kV 和10kV 母线短路电流：短路电流周期分量起始值I 〞、起始短路容量S 〞、短路电流冲击值i ch 、短路全电流最大有效值I ch 、稳态短路电流有效值I ∞。
三、计算公式 1、基准值：S j =100MV A; 110kV U j =115kV ；I j =0.502kA 10kV U j =10.5kV ； I j =5.50kA 2、电抗标幺值换算公式： （1）系统：X *c =dj S S '（2）线路：X *l =Xl2jjU SX *l ：线路的电抗标幺值 X ：线路每公里阻抗 l ：线路长度，km（3）变压器： X *b =SeS Ud j 100%X *b ：变压器电抗标幺值Ud%：变压器短路电压的百分比值 Se ：最大线圈的额定容量（4）短路电流周期分量的起始有效值计算公式：I 〞=εε**"X I E jE *ε〞：电源对短路点的次暂态电势，一般可取1 X *ε：电源对短路点的等效电抗标幺值（5）短路冲击电流及全电流最大有效标幺值的计算公式： i ch =2K ch I 〞i ch ：短路电流冲击电流，kA K ch ：短路电流冲击系数I ch =I 〞2)1(21-+ch K ,kAI ch ：短路全电流最大有效值，kA对于高压供电系统K ch =1.8，则i ch =2.55 I 〞，I ch =1.52 I 〞 对于高压供电系统K ch =1.3，则i ch =1.84 I 〞，I ch =1.09 I 〞 （6）稳态短路电流有效值的计算公式：I ∞= I 〞=εε**"X I E jI ∞：短路电流稳态值（7）起始短路容量的计算公式：ε*"X S S jd=四、等效阻抗示意图及其计算1、本期短路电流计算金桥变110kV 母线短路阻抗标幺值0.0594。
220kV短路电流计算书
XX220kV 变电站短路电流计算书一、 系统专业提供2020年系统阻抗值(Sj=1000MVA)220kV 侧：Zl=0.070, Z0=0.129a 220kV 侧按不小于 50kA 选设备。
110kV 侧:Zl=无穷，Z0=0.60o主变选择：220±8X1.25%/121/38.5kV ：主变容量：120/120/60MVA ：变压器短路电压：Uk (i-2>%=14, Uk (i-3)%=24, Uk (2-3)%=8o二、 短路电流计算1、 则由公式得各绕组短路电压：5 = g (5(Q% + U k (⑷％- U k {2.3)%)= 15 乙=£(5 g% + U k g%-U k g%)= -1 仏=g (Uk g% + Uk g%-5 g% )=9T T 0/ S2、 变丿k 器电抗标么值由X~ =―右一x (Sc/h*系统最大绕组的容量)得：X*i = 1.25： X*2= —0.083；X ・3=0.75。
1UU3、 限流电抗器电抗标么值：Xq = x 一 =1.57。
100 臥.U] 100 73x4 (1.05x10)-三、 三相短路电流的计算(对称)1、当220kV 母线发生短路时(^)220kV 系统提供的短路电流标么值为:b= 1/0.07=14.29：由于1 lOkV 侧不提供电源，所以 空=1% =35.86kA ：= 2.55x35.86 = 91.45kAo (注:Kch 为冲击系数,远离发电厂选2.55)：容量：S ；/ = » = 14290MVA2、当llOkV 母线短路时(d 2)短路电流周期分量有效值为: /x Sj a = 14.29x 1000 x/3x23O = 35・86kA ：短路冲击电流峰值B =迈K 』 I.3、当10kV 母线发生短路时邙艮抗前山）I. = — = — = 0.714：X 忆 1.4短路电流周期分量有效值为严=1 丄 = 0.714x J°°°=10.20kA ； 吋 、你S75x40.425 四、不对称短路计算（考虑两种运行方式）1、两台主变同时运行，其中一台主变的220kV 及110RV 侧中性点接地。
短路电流计算书uk=4%
短路电流计算书烨辉（中国）科技材料有限公司110kV变电站扩建 短路电流计算审 核： 校 核： 编 写：2013年12月一、 参考手册西北电力设计院、东北电力设计院《电力工程设计手册》 二、 计算内容烨辉（中国）科技材料有限公司110kV 变电站扩建最大运方下110kV 和10kV 母线短路电流：短路电流周期分量起始值I 〞、起始短路容量S 〞、短路电流冲击值i ch 、短路全电流最大有效值I ch 、稳态短路电流有效值I ∞。
三、计算公式 1、基准值：S j =100MV A; 110kV U j =115kV ；I j =0.502kA 10kV U j =10.5kV ； I j =5.50kA 2、电抗标幺值换算公式： （1）系统：X *c =dj S S '（2）线路：X *l =Xl2jj U SX *l ：线路的电抗标幺值 X ：线路每公里阻抗 l ：线路长度，km（3）变压器： X *b =SeS Ud j 100%X *b ：变压器电抗标幺值Ud%：变压器短路电压的百分比值 Se ：最大线圈的额定容量（4）短路电流周期分量的起始有效值计算公式：I 〞=εε**"X I E jE *ε〞：电源对短路点的次暂态电势，一般可取1 X *ε：电源对短路点的等效电抗标幺值（5）短路冲击电流及全电流最大有效标幺值的计算公式： i ch =2K ch I 〞i ch ：短路电流冲击电流，kA K ch ：短路电流冲击系数I ch =I 〞2)1(21-+ch K ,kAI ch ：短路全电流最大有效值，kA对于高压供电系统K ch =1.8，则i ch =2.55 I 〞，I ch =1.52 I 〞 对于高压供电系统K ch =1.3，则i ch =1.84 I 〞，I ch =1.09 I 〞 （6）稳态短路电流有效值的计算公式：I ∞= I 〞=εε**"X I E jI ∞：短路电流稳态值（7）起始短路容量的计算公式：ε*"X S S jd=四、等效阻抗示意图及其计算1、本期短路电流计算金桥变110kV 母线短路阻抗标幺值0.0594。
双台110kV主变短路电流计算书
节点法短路电流计算书工程:设计阶段:单位: Samsung设计人: seven计算时间: 2017年10月25日16时26分36秒1. 短路电流计算参考<<电力工程电气设计手册>>电气一次部分第四章相关内容进行计算。
1.1. 计算条件基准容量：Sj = 100 MVA110kV 基准电压：U1j = 115.5 kV 35kV 基准电压：U2j = 36.75 kV短路节点 (d2) 短路电流计算时间：t= 0秒 短路节点 (d2) 短路假想时间：tj= 0秒 短路节点 (d3) 短路电流计算时间：t= 0秒 短路节点 (d3) 短路假想时间：tj= 0秒 短路节点 (d1) 短路电流计算时间：t= 0秒 短路节点 (d1) 短路假想时间：tj= 0秒1.1.1. 系统编号：C1单相短路容量：max 1113I U S j k ⨯⨯=''= 2000 MVA1.1.2. 双绕组变压器编号：B1电压：115/37 kV 型号：SZ-50000额定容量：Se = 50000 MVA 短路电压百分比：Ud% = 10.5 中性点接地电阻：Z = 0 正序阻抗标么值：X ∗d 1=U d %100×S jS e= 0.21零序阻抗标么值：=0编号：B2电压：115/37 kV 型号：SZ-50000额定容量：Se = 50000 MVA 短路电压百分比：Ud% = 10.5 中性点接地电阻：Z = 0正序阻抗标么值：X∗d1=U d%100×S jS e= 0.21零序阻抗标么值：=01.2.短路电流计算1.2.1.系统等值简化阻抗图正序阻抗图：负序阻抗图：零序阻抗图：1.2.2. 短路电流计算结果短路节点: d1 电压等级:115.5kV三相短路:系统对短路点等值阻抗：X ∗∑=X ∗1∑= 0.05 短路电流周期分量：I "=I Z =I ∞=1X ∗∑×j 3×U 短路容量：S k =S jX ∗∑= 1999.92 MVA短路冲击电流峰值：i cℎ= 2×K cℎ×I "= 25.448 kA短路电流全电流最大有效值：I cℎ=I "× 1+2× K cℎ−1 2= 15.095 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×t T a= 14.138 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×tj T a= 14.138 kA变压器中性点合计值：0 kA单相短路:系统对短路点等值阻抗：X ∗∑=X ∗1∑+X ∗2∑+X ∗0∑ = 0.15 短路电流周期分量： I "=I Z =I ∞=3×1X ∗∑×3×U = 9.997 kA短路容量：S k =S j X ∗∑= 1999.92 MVA短路冲击电流峰值：i cℎ= 2×K cℎ×I " = 25.448 kA短路电流全电流最大有效值：I cℎ=I "× 1+2× K cℎ−1 2 = 15.095 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×t T a= 14.138 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×tj T a= 14.138 kA变压器中性点合计值：0 kA两相短路:系统对短路点等值阻抗：X ∗∑=X ∗1∑+X ∗2∑ = 0.1 短路电流周期分量： I "=I Z =I ∞= 3×1X ∗∑×3×U = 8.658 kA短路容量：S k =S j X ∗∑= 1732.05 MVA短路冲击电流峰值：i cℎ= 2×K cℎ×I " = 22.04 kA短路电流全电流最大有效值：I cℎ=I "× 1+2× K cℎ−1 2 = 13.073 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×t a= 12.244 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×tj a= 12.244 kA变压器中性点合计值：0 kA两相对地短路:系统对短路点等值阻抗：X ∗∑=X ∗1∑+X ∗2∑×X ∗0∑X ∗2∑+X ∗0∑ = 0.0750002短路电流周期分量： I "=I Z =I ∞= 3× 1−X ∗2∑×X ∗0∑X ∗2∑+X ∗0∑2×1X ∗∑×3×U = 9.997 kA短路容量：S k =S j X ∗∑= 1999.92 MVA短路冲击电流峰值：i cℎ= 2×K cℎ×I " = 25.448 kA短路电流全电流最大有效值：I cℎ=I "× 1+2× K cℎ−1 2 = 15.095 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×t a= 14.138 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×tj a= 14.138 kA变压器中性点合计值：0 kA短路节点: d2 电压等级:36.75kV三相短路:系统对短路点等值阻抗：X ∗∑=X ∗1∑= 0.26 短路电流周期分量：I "=I Z =I ∞=1X ∗∑×3×U 短路容量：S k =S j X ∗∑= 384.59 MVA短路冲击电流峰值：i cℎ= 2×K cℎ×I "= 15.38 kA短路电流全电流最大有效值：I cℎ=I "× 1+2× K cℎ−1 2= 9.123 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×t a= 8.545 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×tj T a= 8.545 kA变压器中性点合计值：0 kA单相短路:系统对短路点等值阻抗：X ∗∑=X ∗1∑+X ∗2∑+X ∗0∑ = 0.730002 短路电流周期分量： I "=I Z =I ∞=3×1X ∗∑×j 3×U = 6.456 kA短路容量：S k =Sj X ∗∑= 821.88 MVA短路冲击电流峰值：i cℎ= 2×K cℎ×I " = 16.434 kA短路电流全电流最大有效值：I cℎ=I "× 1+2× K cℎ−1 2 = 9.748 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×t a= 18.26 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×tj a= 18.26 kA变压器中性点合计值：6.456 kA两相短路:系统对短路点等值阻抗：X ∗∑=X ∗1∑+X ∗2∑ = 0.519999短路电流周期分量： I "=I Z =I ∞= 3×1X ∗∑×j3×U = 5.233 kA短路容量：S k =S jX ∗∑= 333.1 MVA短路冲击电流峰值：i cℎ= 2×K cℎ×I " = 13.321 kA短路电流全电流最大有效值：I cℎ=I "× 1+2× K cℎ−1 2 = 7.902 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×t T a= 7.401 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×tj T a= 7.401 kA变压器中性点合计值：0 kA两相对地短路:系统对短路点等值阻抗：X ∗∑=X ∗1∑+X ∗2∑×X ∗0∑X ∗2∑+X ∗0∑= 0.376001短路电流周期分量： I "=I Z =I ∞= 3× 1−X ∗2∑×X ∗0∑X ∗2∑+X ∗0∑2×1X ∗∑×3×U = 6.276 kA短路容量：S k =S j X ∗∑= 798.98 MVA短路冲击电流峰值：i cℎ= 2×K cℎ×I " = 15.976 kA短路电流全电流最大有效值：I cℎ=I "× 1+2× K cℎ−1 2 = 9.477 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×t T a= 17.752 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×tj a= 17.752 kA变压器中性点合计值：6.276 kA短路节点: d3 电压等级:36.75kV三相短路:系统对短路点等值阻抗：X ∗∑=X ∗1∑= 0.26 短路电流周期分量：I "=I Z =I ∞=1X ∗∑×j 3×U 短路容量：S k =S jX ∗∑= 384.59 MVA短路冲击电流峰值：i cℎ= 2×K cℎ×I "= 15.38 kA短路电流全电流最大有效值：I cℎ=I "× 1+2× K cℎ−1 2= 9.123 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×t T a= 8.545 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×tj a= 8.545 kA变压器中性点合计值：0 kA单相短路:系统对短路点等值阻抗：X ∗∑=X ∗1∑+X ∗2∑+X ∗0∑ = 0.730002 短路电流周期分量： I "=I Z =I ∞=3×1X ∗∑×3×U = 6.456 kA短路容量：S k =S j X ∗∑= 821.88 MVA短路冲击电流峰值：i cℎ= 2×K cℎ×I " = 16.434 kA短路电流全电流最大有效值：I cℎ=I "× 1+2× K cℎ−1 2 = 9.748 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×t a= 18.26 kA 0秒短路电流非周期分量：i fz = 2×I "×e−ω×tj T a= 18.26 kA变压器中性点合计值：6.456 kA两相短路:系统对短路点等值阻抗：X ∗∑=X ∗1∑+X ∗2∑ = 0.519999 短路电流周期分量： I "=I Z =I ∞= 3×1X ∗∑×j 3×U = 5.233 kA短路容量：S k =S j X ∗∑= 333.1 MVA短路冲击电流峰值：i cℎ= 2×K cℎ×I " = 13.321 kA短路电流全电流最大有效值：I cℎ=I "× 1+2× K cℎ−1 2 = 7.902 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×t T a= 7.401 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×tj a= 7.401 kA变压器中性点合计值：0 kA两相对地短路:系统对短路点等值阻抗：X ∗∑=X ∗1∑+X∗2∑×X ∗0∑X ∗2∑+X ∗0∑= 0.376001短路电流周期分量： I "=I Z =I ∞= 3× 1−X ∗2∑×X ∗0∑X ∗2∑+X ∗0∑2×1X ∗∑×3×U = 6.276 kA短路容量：S k =Sj X ∗∑= 798.98 MVA短路冲击电流峰值：i cℎ= 2×K cℎ×I " = 15.976 kA短路电流全电流最大有效值：I cℎ=I "× 1+2× K cℎ−1 2 = 9.477 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×t a= 17.752 kA 0秒短路电流非周期分量：i fz = 2×I "×e −ω×tj a= 17.752 kA变压器中性点合计值：6.276 kA1.2.3. 计算结果表单相短路计算结果表博超软件计算书两相对地短路计算结果表11 / 11。
500kV B 变电站 短路电流计算书(完整布骤,建议自己算完后对照学习)
二、500kV B变电站短路电流计算1、500kV B变电站远景系统综合阻抗（计算水平年：2025年,运行方式：合环方式）说明：a.以上阻抗均为标幺值，不包括本所阻抗。
b.Sj=100MV A,计算水平年为2025年。
c.S1、S2系统为无穷大系统。
2、基准值选取；基准容量（MV A）：Sj＝100基准电压（kV）：Uj1=525；Uj2=230；Uj3=37基准电流（kA）：Ij1=0.11；Ij2=0.251；Ij3=1.563、计算原始数据：#1、#2主变：型式：3(ODFPS-250MV A/500kV)，容量比：3x(250/250/80)MV A变比：525/3/230/3 2x2.5%/35kV接线组别：三相:YN ao d11短路电压：UkI-II=14.96%，UkI-III=52.67%，UkII-III=34.70%4、短路电压归算：1496.0%96.14k 2-1k ===-II I U U ）（646.1%67.5280250k 33-1k =⨯=⨯=-III I N U S S U ）（ 084.1%70.3480250I k 33-2k =⨯=⨯=-III I N U S S U ）（#1、#2主变压器的标么电抗：Ud1＝21(Ud1-2＋Ud1-3－Ud2-3) ＝3558.0)084.1646.11496.0(21=-+⨯ Ud2＝21(Ud1-2＋Ud2-3－Ud1-3) ＝2062.0)646.1084.11496.0(21-=-+⨯ Ud3＝21( Ud1-3＋Ud2-3－Ud1-2) ＝2902.1)1496.0084.1646.1(21=-+⨯ 则： X *1B ＝04744.075010010058.35100%1=⨯=⨯Se Sj Ud X *2B ＝02749.075010010062.20100%2-=⨯-=⨯Se Sj Ud X *3B ＝1720.075010010002.129100%3=⨯=⨯Se Sj Ud5． 正序、零序阻抗图：6． 500kV 母线侧三相短路电流计算： 6.1 d 1点短路（500kV 侧）冲击电流：ichKch －冲击系数，取1.8004054.011==∑x x04744.05.0)02749.0(5.0010427.0////*22*12*21*1122⨯+-⨯+=++=∑B B B B x x x x x x 0204.0=6.1.1 仅考虑S1(无穷大系统)提供的短路电流I d1＝1337.27004054.011.011==∑x Ij （kA ）6.1.2 仅考虑S2(无穷大系统)提供的短路电流I d2＝3922.50204.011.021==∑xIj （kA ）6.1.3 总的短路电流5259.323922.51337.2721=+=+=∑Id Id I(kA)i ch2＝2.55I ∑＝2.55×32.5259=82.9410 (kA)7． 220kV 母线侧三相短路电流计算： 7.1 d 2点短路（220kV 侧）冲击电流：ichKch －冲击系数，取1.8)02749.0(5.004744.05.0004054.0////*22*12*21*1111-⨯+⨯+=++=∑B B B B x x x x x x0140.0=010427.022==∑x x7.1.1 仅考虑S1(无穷大系统)提供的短路电流I d1＝9286.170140.0251.012==∑xIj （kA ）7.1.2 仅考虑S2(无穷大系统)提供的短路电流I d2＝0721.24010427.0251.022==∑xIj （kA ）7.1.3 总的短路电流0007.420721.249286.1721=+=+=∑Id Id I(kA)i ch2＝2.55I ∑＝2.55×40.0007=102.0018(kA)8． 35kV 母线侧三相短路电流计算： 8.1 d 3点短路（35kV 侧）冲击电流：ichKch －冲击系数，取1.80278.004744.05.0004054.0//*21*111=⨯+=+=B B I x x x x 0033.0)02749.0(5.0010427.0//*22*122-=-⨯+=+=B B II x x x x1720.0*13==B III x x进行Y-D 网络变换后：1720.0)0033.0(0278.0)0033.0(0278.012-⨯+-+=⨯++=III II I II I x x x x x x0239.0=0033.01720.00278.01720.00278.013-⨯++=⨯++=II III I III I x x x x x x2492.1-=0278.01720.0)0033.0(1720.00033.023⨯-++-=⨯++=I III II III II x x x x x x1483.0= 8.1.2 仅考虑S1(无穷大系统)提供的短路电流I d1＝2488.12492.156.1133-=-=xIj （kA ） 8.1.2 仅考虑S2(无穷大系统)提供的短路电流I d2＝5192.101483.056.1233==xIj （kA ）8.1.3 总的短路电流2704.9)2488.1(5192.1021=-+=+=∑Id Id I(kA)i ch2＝2.55I ∑＝2.55×9.2704=23.6395(kA)9． 500kV 母线侧单相接地短路电流计算： 9.1 d1点短路（500kV 侧）冲击电流：i chK ch －冲击系数，取1.89.1.1 仅考虑S1(无穷大系统)提供的短路电流 由前三相对称短路电流计算知： 正序、负序综合阻抗：1*2*0.004054xx ∑∑==由零序网络进行网络变换得零序综合阻抗：******01*2122023132111201[//)////)]////)B B B B B B x x x x x x x x x ∑=++（（（[//]//[0.034872//0.086]//0.0362b c d x x x ==（（ 0.0147=复合序网综合总阻抗： 2*01*1*(1)0.0040540.0040540.01470.0228*x x x x ∑∑∑++=++== 正序电流：I d11＝1(1)*0.114.82460.0228Ij x==（kA ）单相短路电流：(1)111133 4.824614.4738d d I I ==⨯=（kA ）9.1.2 仅考虑S2(无穷大系统)提供的短路电流 由前三相对称短路电流计算知： 正序、负序综合阻抗：0204.0*2*1==∑∑x x复合序网综合总阻抗：2*0*1*(1)0.02040.02040.01470.0555*x x x x ∑∑∑++=++==正序电流：I d12＝1(1)*0.111.9820.0555Ij x==（kA ）单相短路电流：(1)121233 1.982 5.946d d I I ==⨯=（kA ）9.1.3 总的单相短路电流11111214.4738 5.94620.42Id Id I ∑=+=+=（）（）(kA)ich 1＝2.55I ∑＝2.55×20.42＝52.07（kA ）10. 500kV 母线侧两相接地短路电流计算： 10.1 d1点短路（500kV 侧）冲击电流：i chK ch －冲击系数，取1.810.1.1 仅考虑S1(无穷大系统)提供的短路电流 由前三相对称短路电流计算知： 正序、负序综合阻抗：004054.0*2*1==∑∑x x由零序网络进行网络变换得零序综合阻抗：******01*2122023132111201[//)////)]////)B B B B B B x x x x x x x x x ∑=++（（（[//]//[0.034872//0.086]//0.0362b c d x x x ==（（0.0147=复合序网综合总阻抗： (1,!)2*01**1*2*01*0.0040540.01470.0040540.007230.0040540.0147x xxx x x∑∑∑∑∑⨯=+=+=++正序电流：I d11＝1(1,1)*0.1115.21440.00723Ij x==（kA ）两相接地短路合成电流：111,111d d mI I =）（1.5785m === 两相接地短路电流：1,1d11 1.578515.214424.016I =⨯=（）（kA ）10.1.2 仅考虑S2(无穷大系统)提供的短路电流 由前三相对称短路电流计算知： 正序、负序综合阻抗：0204.0*2*1==∑∑x x复合序网综合总阻抗：1,12*02**1*2*02*0.02040.01470.02040.02890.02040.0147x x xx x x∑∑∑∑∑⨯=+=+=++（）正序电流：Id 12＝11,1*0.113.80620.0289Ij x==（）（kA ）两相接地短路合成电流：121,112d d mI I =）（1.507m === 两相接地短路电流：1,1d12 1.507 3.8062 5.7359I =⨯=（）（kA ）10.1.3 总的短路电流(1,1)(1,1)111224.016 5.735929.75d d I I I ∑=+=+=(kA)i ch1＝2.55I ∑＝2.55×29.75＝75.86（kA ）11. 220kV 母线侧单相接地短路电流计算： 11.1 d2点短路（220kV 侧）冲击电流：ichKch －冲击系数，取1.811.1.1 仅考虑S1(无穷大系统)提供的短路电流 由前三相对称短路电流计算知： 正序、负序综合阻抗：0140.0*2*1==∑∑x x由零序网络进行网络变换得零序综合阻抗：******02*1112013132212202[//)////)]////)B B B B B B x x x x x x x x x ∑=++（（（[//]//[0.0362//0.086]//0.00738b c d x x x ==（（ 0.00572=复合序网综合总阻抗： 2*01*1*(1)0.01400.01400.005720.03372*x x x x ∑∑∑++=++== 正序电流：I d11＝2(1)*0.2517.44370.03372Ij x==（kA ）单相短路电流：(1)1111337.443722.331d d I I ==⨯=（kA ）11.1.2 仅考虑S2(无穷大系统)提供的短路电流 由前三相对称短路电流计算知： 正序、负序综合阻抗：010427.0*2*1==∑∑x x复合序网综合总阻抗：2*02*1*(1)0.0104270.0104270.005720.0266*x x x x ∑∑∑++=++==正序电流：I d12＝2(1)*0.2519.4360.0266Ij x==（kA ）单相短路电流：(1)1212339.43628.31d d I I ==⨯=（kA ）11.1.3 总的单相短路电流1111127.443728.3135.75Id Id I∑=+=+=（）（）(kA) ich 1＝2.55I ∑＝2.55×35.75＝91.17（kA ）12. 220kV 母线侧两相接地短路电流计算： 12.1 d 2点短路（220kV 侧）冲击电流：ichKch －冲击系数，取1.812.1.1 仅考虑S1(无穷大系统)提供的短路电流 由前三相对称短路电流计算知： 正序、负序综合阻抗：0140.0*2*1==∑∑x x由零序网络进行网络变换得零序综合阻抗：******02*1112013132212202[//)////)]////)B B B B B B x x x x x x x x x ∑=++（（（[//]//[0.0362//0.086]//0.00738b c d x x x ==（（0.00572=复合序网综合总阻抗：2*01**1*2*01*0.01400.005720.01400.01810.01400.00572x x x x x x∑∑∑∑∑⨯=+=+=++正序电流：Id 11＝2*0.25113.86740.0181Ij x==（kA ）两相接地短路合成电流：111,111d d mI I =）（1.543m === 两相接地短路电流：1,1d11 1.54313.867421.3974I =⨯=（）（kA ）12.1.2 仅考虑S2(无穷大系统)提供的短路电流 由前三相对称短路电流计算知： 正序、负序综合阻抗：010427.0*2*1==∑∑x x复合序网综合总阻抗：2*02**1*2*02*0.0104270.005720.0104270.01410.01042710.00572x x x x x x∑∑∑∑∑⨯=+=+=++正序电流：Id 12＝2*0.25117.80140.0141Ij x==（kA ）两相接地短路合成电流：121,112d d mI I =）（1.521m === 两相接地短路电流：1,1d12 1.52117.804127.08I =⨯=（）（kA ）12.1.3 总的短路电流(1,1)(1,1)111221.397427.0848.48d d I I I ∑=+=+=(kA)i ch1＝2.55I ∑＝2.55×48.48＝123.62（kA ）13. 计算结果表。

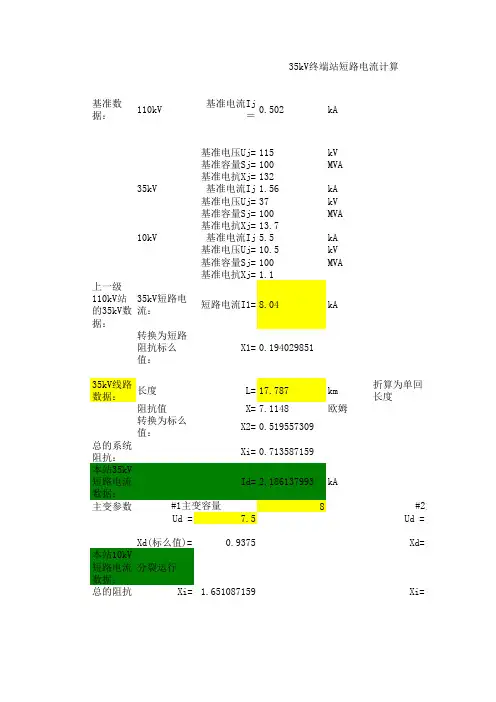

35kV变电站短路电流计算书
10kV分裂
短路电流 Id=
3.331138498
Id=
Id
并列运行
总的阻抗
Xi= 1.539130739
10kV并列 运行短路 Id= 电流
3.573445622
计算
黄色数据 为根据工 程实际情 况填写， 其它不动 。
#2主变
8
7.5
0.9375
1.651087159
3.331138498
KA
L= 17.787 X= 7.1148 X2= 0.519557309
km 欧姆
Xi= 0.713587159
Id= 2.186137993 kA
8 7.5
Xd(标么值)=
0.9375
本站10kV
短路电流 分裂运行
数据：
总的阻抗
Xi= 1.651087159
折算为单回 长度
#2主变 Ud = Xd= Xi=
kV
基准容量Sj= 100
MVA
基准电抗Xj= 1.1
上一级
110kV站 35kV短路电 的35kV数 流：
短路电流I1= 8.04
kA
据：
转换为短路
阻抗标么
X1= 0.1940298转换为标么
值：
总的系统
阻抗：
本站35kV
短路电流
数据：
主变参数
#1主变容量
Ud =
35kV终端站短路电流计算
基准数 据：
110kV
基准电流Ij ＝
0.502
kA
基准电压Uj= 115
kV
基准容量Sj= 100
MVA
基准电抗Xj= 132
35kV
短路电流计算书
短路点阻抗（mΩ ）
三相短路电流(kA) 单相接地故障电流(kA)
第 4 页，共 4 页
5.172
mΩ
三、铜母线阻抗 在低压系统中，铜母线一般采用矩形母线，其阻抗可按下式计算。 Rm=21.4*L/S=21.4*10/2500= 0.0856 mΩ 1.64 mΩ
Xm=0.1445lg(D/g)*L=0.1445*lg(1.26*350/32.422)*10=
L-母线长度， S-母线截面，2(125*10) D-邻近相中心线距离， D0-邻近相中心线距离，
I"=1.05Un/(1.732*Zk) Id=Un/(1.732*Zphp)
1 2
系统S 变压器 1+2
0.074 0.539 0.614 0.0856 0.699
3 4 5
铜母线 1+2+3 线路
一、高压侧系统阻抗（最小运行方式） 在计算220/380V网络短路电流时，变压器高压侧系统阻抗需计入。已知高压侧系统短路容量为 S"S，则归算到变压器低压侧的高压系统阻抗计算如下： 高压侧系统短路电流 高压侧系统短路容量为 9.91 kA 180.12 MVA ZS=(cUn)2*103/S"S kV 1.05 mΩ mΩ mΩ S"S=Sj*I*=100*9.97/5.5=
二、10/0.4kV三相双绕组变压器的阻抗 配电变压器的正序阻抗可按下式计算 RT=Δ P*Ur /SrT
2 2 2
ZT=(10*Uk%*Ur) /SrT Δ P-变压器短路损耗，容量为2000kVA的变压器为 Ur-变压器低压线圈的额定线电压，kV,一般取 SrT-变压器的额定容量， Uk%-变压器阻抗电压百分值， RT=Δ P*Ur2/SrT2=13.485*0.4*0.4/（1.6*1.6）= ZT=10*Uk%*Ur2/SrT=10*5.5*0.4*0.4/1.6= XT=SQRT(ZT2-RT2)=SQRT(5.2-0.539)= 13.485 kW 0.4 2 6.5 kV MVA %
110kV变电站短路电流计算书
110kV 变电站新建工程 短路电流计算书一、短路电流计算书本站受电于220kV 某变电站，目前尚欠系统综合阻抗的情况下，本设计110kV 母线短路电流暂按25kA 计算，取基准容量Sj=100MV A ，基准电压Uj=1.05Ue 。
根据系统条件，归算的110kV 系统阻抗值（标么值）为Xc=0.02#1、#2、#3变压器的参数：SZ11-63000kV A/110kV%16 d U取S j =100MV A U j1=U cp =115kV U j2=U cp =10.5kV电力工程技a -d i a nl i ）系统阻抗X c =0.02 1、计算变压器的等值阻抗e jd s S U X ⨯⨯=100%1=253968.06310010016=⨯⨯2、K1点短路02.01==∑Xc XKkA U S X I j j c K 25115302.01003111=⨯⨯=⨯⨯=kA I I I K 251=''==∞kA I i K ch 7.6355.21==3、K2点短路（1）单台主变运行（分列运行） 274.0253968.002.012=+=+=∑X Xc XK kA U S X I j jK K 205.103274.010031222=⨯⨯=⨯⨯∑=kA I I I K 202=''==∞kA I i K ch 5155.22==4、短路电流表电压等级 主变运行方式''I （kA ）ch i （kA ）110kV 母线 25 63.7 10.5kV 母线20 515、结论从上表可以得出：考虑主变分列运行的情况下，10kV 母线的短路电流不超过20kA ，满足广东省电网的要求。
电力工程技术（c hi na -d i a nl i ）。
双台110kV主变短路电流计算书
双台110kV主变短路电流计算书节点法短路电流计算书工程:设计阶段:单位: Samsung设计人: seven计算时间: 2017年10月25日16时26分36秒1. 短路电流计算参考<<电力工程电气设计手册>>电气一次部分第四章相关内容进行计算。
1.1. 计算条件基准容量：Sj = 100 MVA 110kV 基准电压：U1j = 115.5 kV 35kV 基准电压：U2j = 36.75 kV 短路节点 (d2) 短路电流计算时间：t= 0秒短路节点 (d2) 短路假想时间：tj= 0秒 短路节点 (d3) 短路电流计算时间：t= 0秒短路节点 (d3) 短路假想时间：tj= 0秒 短路节点 (d1) 短路电流计算时间：t= 0秒短路节点 (d1) 短路假想时间：tj= 0秒1.1.1. 系统编号：C1 单相短路容量：max1113I U S j k⨯⨯=''= 2000 MVA1.1.2.双绕组变压器编号：B1电压：115/37 kV型号：SZ-50000额定容量：Se = 50000 MVA短路电压百分比：Ud% = 10.5中性点接地电阻：Z = 0正序阻抗标么值：= 0.21 零序阻抗标么值：=0编号：B2电压：115/37 kV型号：SZ-50000额定容量：Se = 50000 MVA短路电压百分比：Ud% = 10.5中性点接地电阻：Z = 0正序阻抗标么值：= 0.21 零序阻抗标么值：=01.2.短路电流计算1.2.1.系统等值简化阻抗图正序阻抗图：负序阻抗图：零序阻抗图：1.2.2.短路电流计算结果短路节点: d1 电压等级:115.5kV三相短路:系统对短路点等值阻抗：= 0.05短路电流周期分量：= 9.997 kA短路容量： = 1999.92 MVA短路冲击电流峰值：= 25.448 kA短路电流全电流最大有效值：= 15.095 kA0秒短路电流非周期分量：= 14.138 kA0秒短路电流非周期分量：= 14.138 kA变压器中性点合计值：0 kA单相短路:系统对短路点等值阻抗：= 0.15短路电流周期分量：= 9.997 kA短路容量： = 1999.92 MVA短路冲击电流峰值： = 25.448 kA短路电流全电流最大有效值：= 15.095 kA0秒短路电流非周期分量：= 14.138 kA0秒短路电流非周期分量：= 14.138 kA变压器中性点合计值：0 kA两相短路:系统对短路点等值阻抗： = 0.1短路电流周期分量：= 8.658 kA短路容量： = 1732.05 MVA短路冲击电流峰值： = 22.04 kA短路电流全电流最大有效值：= 13.073 kA0秒短路电流非周期分量：= 12.244 kA0秒短路电流非周期分量：= 12.244 kA变压器中性点合计值：0 kA两相对地短路:系统对短路点等值阻抗：= 0.0750002短路电流周期分量：= 9.997 kA短路容量： = 1999.92 MVA短路冲击电流峰值： = 25.448 kA短路电流全电流最大有效值：= 15.095 kA0秒短路电流非周期分量：= 14.138 kA0秒短路电流非周期分量：= 14.138 kA变压器中性点合计值：0 kA短路节点: d2 电压等级:36.75kV三相短路:系统对短路点等值阻抗：= 0.26短路电流周期分量：= 6.042 kA短路容量： = 384.59 MVA短路冲击电流峰值：= 15.38 kA短路电流全电流最大有效值：= 9.123 kA0秒短路电流非周期分量：= 8.545 kA0秒短路电流非周期分量：= 8.545 kA变压器中性点合计值：0 kA单相短路:系统对短路点等值阻抗：= 0.730002短路电流周期分量：= 6.456 kA短路容量： = 821.88 MVA短路冲击电流峰值： = 16.434 kA短路电流全电流最大有效值：= 9.748 kA0秒短路电流非周期分量：= 18.26 kA0秒短路电流非周期分量：= 18.26 kA变压器中性点合计值：6.456 kA两相短路:系统对短路点等值阻抗： = 0.519999短路电流周期分量：= 5.233 kA短路容量： = 333.1 MVA短路冲击电流峰值： = 13.321 kA短路电流全电流最大有效值：= 7.902 kA0秒短路电流非周期分量：= 7.401 kA0秒短路电流非周期分量：= 7.401 kA变压器中性点合计值：0 kA两相对地短路:系统对短路点等值阻抗：= 0.376001短路电流周期分量：= 6.276 kA短路容量： = 798.98 MVA短路冲击电流峰值： = 15.976 kA短路电流全电流最大有效值：= 9.477 kA= 17.752 kA0秒短路电流非周期分量：= 17.752 kA变压器中性点合计值：6.276 kA短路节点: d3 电压等级:36.75kV三相短路:系统对短路点等值阻抗：= 0.26短路电流周期分量：= 6.042 kA短路容量： = 384.59 MVA短路冲击电流峰值：= 15.38 kA短路电流全电流最大有效值：= 9.123 kA0秒短路电流非周期分量：= 8.545 kA= 8.545 kA变压器中性点合计值：0 kA单相短路:系统对短路点等值阻抗：= 0.730002短路电流周期分量：= 6.456 kA短路容量： = 821.88 MVA短路冲击电流峰值： = 16.434 kA短路电流全电流最大有效值：= 9.748 kA0秒短路电流非周期分量：= 18.26 kA0秒短路电流非周期分量：= 18.26 kA变压器中性点合计值：6.456 kA两相短路:系统对短路点等值阻抗： = 0.519999短路电流周期分量：= 5.233 kA短路容量： = 333.1 MVA短路冲击电流峰值： = 13.321 kA短路电流全电流最大有效值：= 7.902 kA0秒短路电流非周期分量：= 7.401 kA0秒短路电流非周期分量：= 7.401 kA变压器中性点合计值：0 kA两相对地短路:系统对短路点等值阻抗：= 0.376001短路电流周期分量：=6.276 kA短路容量：= 798.98 MVA短路冲击电流峰值：= 15.976kA短路电流全电流最大有效值：= 9.477 kA0秒短路电流非周期分量：= 17.752 kA0秒短路电流非周期分量：= 17.752 kA变压器中性点合计值：6.276 kA1.2.3. 计算结果表三相短路计算结果表单相短路计算结果表两相短路计算结果表两相对地短路计算结果表。
电网10KV系统短路电流整定计算书
0.577 0.052 0.614 0.037
14.129 13.651 16.289
15.882 14.922
154.25 149.03 177.82
173.38 162.90
35.96 34.74 41.46
40.42 37.98
0.326 0.367
I1= I2/(1.732*nl)
1
电网
2
进线电缆
短路点F1 SS2 10KV母线
300 YJV-3X300
10
X1*=Sj/Sks
2 0.079 X2*=L*X(Sj/Uj^2)
Xjs1*=X1*+X2*
0.333 0.143 0.477
19.218
209.80
48.91
3
SS2变压器(基准电 压10KV)
10KV电网短路电流计算
假定电网短路容量为300MVA,基准电压Uj=10KV,基准电流Ij=9.16KA,冲击系数Kch.s取1.8. 各元件有效电阻较小,短路电路中总电阻不大于总电抗的1/3,不予考虑.
10KV|---2.0Km 3X300电缆------10KV变配电所SS2 |F1--------2.5Km 3X185电缆--------F4|SS1 10/0.4KV变压器|F5
0.8 0.071 X4*=L*X(Sj/Uj^2)
Xjs3*=X1*+X2*+X4*
2.5 0.063 X5*=L*X(Sj/Uj^2)
Xjs4*=X1*+X2*+X5*
4.50%
X6*=(Uk%/100)*(Sj/SrT)*(0.4^ 2/10^2)
0.345 0.052 0.528 0.143 0.620
500kV短路电流计算书
#REF! 0.040 #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF!
500kV母线三相短路
(X(*)I+X(*)II)/2= 9.33333E-02 X500/220-I并联(X(*)I+X(*)II)/2= 9.33333E-02 X500/220-II并联(X(*)I+X(*)II)/2= 9.33333E-02 X1= 8.71111E-103 X2= 9.33333E-02 X3= 9.33333E-02 X4= 1.44671E-01 X∑= 1.83076E-02 短路电流周期分量的标么值I*＝1/X*Σ 短路电流周期分量有效值I1＝I*× Sj/1.732Uj 短路冲击电流峰值ich＝1.414KchI1 2、220kV母线三相短路电流计算 54.622 60.069 153.175
220kV母线三相短路
X1= 8.71111E-103 X2= 9.33333E-02 X3= 9.33333E-02 X4= 1.95851E-02 短路电流周期分量的标么值I*＝1/X*Σ 短路电流周期分量有效值I1＝I*× Sj/1.732Uj 短路冲击电流峰值ich＝1.414KchI1 3、35kV母线三相短路计算 X500= X220-I= X220-II= X500/220-I= X500/220-II= 2.09600E-02 2.05240E-01 1.87330E-01 1.00000E+100 1.00000E+100
0.415 2.411 37.878 96.590 2.659 0.376 5.908 15.066 0.024 #REF! #REF! #REF! #REF! #REF! #REF! #REF! #REF!
某110kv变电站短路电流计算书
某110kv变电站短路电流计算书一、短路电流计算取基准容量S j=100MV A，略去“*”，U j=115KV，I j=0.502A富兴变：地区电网电抗X1=S j/S dx=I j/I dx=0.502/15.94=0.0315km线路电抗X2=X*L*(S j/Up2)=0.4*5*(100/1152)=0.015发电机电抗X3=(Xd’’%/100)*(S j/Seb)=(24.6/100)*(100/48)=0.51216km线路电抗X4=X*L*(S j/Up2)=0.4*16*(100/1152)=0.0495.6km线路电抗X5=X*L*(S j/Up2)=0.4*5.6*(100/1152)=0.01731.5MV A变压器电抗X6=X7=(Ud%/100)*(S j/Seb)=(10.5/100)*(100/31.5)=0.333 50MV A变压器电抗X=(Ud%/100)*(Sj/Seb)=0.272 X8=X3+X4+X5=0.578 X9=X1+X2=0.046X10=(X8*X9)/(X8+X9) X11=X10+X6=0.046地区电网支路的分布系数C1=X10/X9=0.935发电机支路的分布系数C2=X10/X8=0.074则X13=X11/C1=0.376/0.935=0.402X14=X11/C2=0.376/0.074=5.081、求d1’点的短路电流1.1求富兴变供给d1’点(即d1点)的短路电流I x″=I j/(X1+X2)=0.502/(0.031+0.015)=10.913kA S x″=S j/(X1+X2)=100/(0.031+0.015)≈2173.913MV Ai chx1=√2 *K ch*I x″=√2 *1.8*10.913=27.776kA I ch=I x″√1+2(K ch-1)2 =10.913*√1+2(1.8-1)2 =10.913*1.51=16.479kA1.2 求沙县城关水电站供给d1’点的短路电流将发电机支路的等值电抗换算到以发电机容量为基准容量时的标幺值X js=X8*S rg/S j=0.578*48/100=0.277查表得I*’’=3.993 I*0.2=3.096 I*4=3.043换算到115kV下发电机的额定电流:I ef=S rg/( 3U p)=48/(1.732x115)=0.241求得:I f’’= I*’’*I ef=3.993x0.241=0.962kA I f0.2’’= I*0.2’’*I ef=3.096x0.241=0.746kA I f0.4’’= I*4’’*I ef=3.043x0.241=0.732kAi chf=√2 *K ch*I f″=√2 *1.8*0.962=2.448kA1.3 求得d1’点的短路电流I x″=10.913+0.962=11.875kAi ch=27.776+2.448=30.224kAI ch=11.875√1+2*(1.8-1)2 =17.93kA2、求d2点的短路电流I x″=I j/(X1+X2+X6)=5.50/(0.031+0.015+0.333) =14.512kAi chx=2* K ch*I x2″=2*1.8*14.512=36.936kAI c h=I x″√1+2(K ch-1)2 =14.512*√1+2(1.8-1)2 =21.913kA3、求d2’点的短路电流3.1求富兴变供给d2’点的短路电流I x″=I j/X13=5.5/0.402=13.68kAi chx1=√2 *K ch*I x″=√2 *1.8*13.68=34.82kA I ch=I x″√1+2(K ch-1)2 =13.68*√1+2(1.8-1)2=20.656kA3.2 求沙县城关水电站供给d2’点的短路电流将X14换算到以发电机容量为基准容量时的标幺值X js=X14*S rg/S j=5.08*48/100=2.438查表得I*’’=0.425 I*0.2=0.431 I*4=0.431 换算到115kV下发电机的额定电流:I ef=S rg/( 3U p)=48/(1.732x10.5)=2.64 求得:I f’’= I*’’*I ef=0.425x2.64=1.122kAI f0.2’’= I*0.2’’*I ef=0.431x2.64=1.138I f4’’= I4’’*I ef=0.431x2.64=1.138kA3.3 求得d2’点的短路电流I x″=13.68+1.122=14.802kAi ch=1.414x1.8x14.802=37.674kAI ch=14.802√1+2*(1.8-1)2 =22.35kA同理：求得终期d2点的短路电流I x2″= I j/(X1+X2+X6)=5.50/(0.031+0.015+0.272)=17.3kAi chx= √2*1.8*17.3≈44kAI ch=I x″*√1+2(K ch-1)2=17.3*√1+1.28 =26.122kA求得终期d2’点的短路电流I x″=16.32+1.344=17.664kAi ch=1.414x1.8x17.664=44.96kAI ch= I x″√1+2*(1.8-1)2 =26.655kA二、10KV母线选择(铜13720N/cm2，铝6860N/cm2)1、据最大长期工作电流选择TMY-2(100*10)的母线水平放置，环境温度为２５℃时，载流量Ｉ=3248*0.9=2923A>1.05*2749=2886A (系数取0.9)2、检验热稳定√Q/C=√I2t/c=√17.6642*1.5/171=126.5mm2<(2*1000)mm23、检验动稳定短路电动力 f=17.248*(l/a)*ich2*B*10-2=17.248*[(1.3*102)/(0.25*102)]*44.962*10-2=1809.76N产生应力σx-x=M/W=fl/10w=(1809.76*130)/(10*33.3)=707N/cm2<13720N/cm2[ 若是单片矩形导体的机械应力σ= M/W=fl/10w=(1809.76*130)/(10*16.7)=1408.8 N/cm2<13720N/cm2 ] 求得绝缘子最大允许跨距l=(7.614/ich)*√aωσ=(7.614/44.96)*√40*33.3*13720≈754cm求导体片间作用力σx=f x2*l c2/hb2其中fx =9.8*kx*(ich2/b)*10-2=9.8*0.12*(44.962/1)*10-2=23.77N导体片间临界跨距 lef =1.77* *b*4√h/fx=1.77*65*4√10/23.77=92cm本工程取40cm则σx=(23.772*402)/(102*1)=9040.2N/cm2<铜13720N/cm2σ=σx-x + σx =707+9040.2=9747.2 N/cm2<铜13720N/cm2按机械共振条件确定最大允许跨距(共振35-155HZ) l2=(112*r i*ε)/f=(112*2.89*11400)/155=23800=>l=154cm 本工程取l=1300mm三、支柱绝缘子选择手册P25510KV选ZS-35/8 ( 8*0.6=4.8kN)Fc=0.173*(l c/a)*i ch2=0.173*(1.3/0.4)*44.962=1135.9N<4.8KN四、穿墙套管选择CWWL-10 3150/2 ，额定弯曲破坏负荷8KN动稳定检验8.62*(0.6+1)/0.4*44.962*10-2=697N<0.6*8=4.8kN五、接地网110KV为有效接地系统，接地电阻要求≤0.5Ω（1）现有接地装置计算土壤电阻率ρ=φρ0令ρ=3*104*1.2Ω.cm则ρ=360Ω.cm设人工接地体,采用垂直接地体与水平接地体组成的复式接地装置的电阻原地网Rt =1/(n*ηc/Rc+ηs/Rs)其中Rc=[ρ/(2πl)]*ln*(4L/0.84b)=[3.6*104/(2π*250)]*ln[(4*250)/(0.84*5)]=23*5.5=126.5n=100根Rs=[ρ/(2πl)] *ln(8L2/πbh)=360/(2π*800)* ln[(8*8002)/(π*0.04*0.8)]=1.24查表ηc =0.58，ηs=0.25则Rt=1/(100*0.58/126.5+0.25/1.24) ≈1.5Ω六、现有避雷针保护范围计算现下洋变有四支等高避雷针（相对站内地面标高），位置详见B992C-D0101-03。
kV短路电流计算书
设计计算书短路电流计算1、计算电路图和等值电路图则，，设，，）（）（）（MV A 100S 8%U 23%U 14%U B 3-2k 3-1k 2-1k ====5.148-231421%U -%U %U 21U 3-2k 3-1k 2-1k 1S =+=+=）（）（）（）（）（ 5.0-32-81421%U -%U %U 21U 3-1k 3-2k 2-1k 2S =+=+=）（）（）（）（）（ 5.841-82321%U -%U %U 21U 2-1k 3-2k 3-1k 3S =+=+=）（）（）（）（）（ 24.00x *S =121.01201001005.14S S 100%U x N B S1*1=⨯=⨯=3N B S2*210*17.41201001005.0S S 100%U x --=⨯-=⨯=.0701201001005.8S S 100%U x N B S3*3=⨯=⨯=1-1、d 1短路时等值阻抗图18.23042.011I S **1-d *1-d ====S X 折算到220kV 短路容量有名值2381MVA 100*18.23*S S *1-d 1-d ===j S 折算到220kV 短路电流有名值kA 97.52303100*81.23U 3S I I Bj *1-d 1-d =⨯==根据《电力工程电气设计手册》的相关规定，取电流冲击系数K .81ch =，当不计周期分量的衰减时，短路电流全电流最大有效值kA 01.979.51-.8121I 1-K 21I 21-d 2ch ch =⨯+=⨯+=）（）（冲击电流kA 22.1597.5.812I K 2i 1-d ch ch =⨯⨯=⨯= 1-2、d 2点短路时的等值阻抗图，1.0200417.0121.0042.02)]//()[(X *2*1**2*1*2*1**2-d =-+=++=+++=X X X X X X X X SS101.011I S *2-d *2-d *2-d ====X 折算到110kV 短路容量有名值MVA 0001100*10*S S *2-d 2-d ===j S 折算到110kV 短路电流有名值kA 02.51153100*10U 3S I I Bj *2-d 2-d =⨯==根据《电力工程电气设计手册》的相关规定，取电流冲击系数K .81ch =，当不计周期分量的衰减时，短路电流全电流最大有效值kA 58.720.51-.8121I 1-K 21I 22-d 2ch ch =⨯+=⨯+=）（）（冲击电流kA 801.1202.5.812I K 2i 2-d ch ch =⨯⨯=⨯= 1-3、3d 点短路时的等值阻抗图，1375.0207.0121.0042.02)]//()[(X*3*1**3*1*3*1**3-d =++=++=+++=X X X X X X X X SS27.71375.011I S *2-d *2-d *2-d ====X 折算到35kV 短路容量有名值MVA 727100*27.7*S S *3-d *3-d ===j S 折算到35kV 短路电流有名值kA 34.11373100*27.7U 3S I I Bj *3-d 3-d =⨯== 根据《电力工程电气设计手册》的相关规定，取电流冲击系数K .81ch =，当不计周期分量的衰减时，短路电流全电流最大有效值kA 12.1734.111-.8121I 1-K 21I 23-d 2ch ch =⨯+=⨯+=）（）（冲击电流kA 917.2834.11.812I K 2i 3-d ch ch =⨯⨯=⨯=电气设备的选择与校验一、1、220kV侧GIS组合电器选择选择ZF11-252型GIS组合电器。
短路电流计算书
220kV不分段运行,上#1主变一．系统参数500kV Z1=0.0044695, Z0=0.0048689220kV Z1=0.0100612, Z0=0.0126255S B=100MV A, V B=525/230 kV二．变压器阻抗标么值1.变压器短路电抗U K1-2=14%，U K1-3=55%，U K2-3=40%2.变压器阻抗标么值X1=(14%+55%-40%)/2×100/1000＝0.0145X2=(14%+40%-55%)/2×100/1000≌0X3=(55%+40%-14%)/2×100/1000＝0.04053.站用变阻抗标么值X k= U k×100/0.63＝6.5％×100/0.63=10.317三．三相对称短路等值电流2. (1) 500 kV母线短路X∑=0.0044695//(0.0100612+0.0145)=0.0037814Id＝0.11/ X∑=0.11/0.0037814＝29.09kAIch＝1.52 Id =1.52×29.09＝44.22kAi ch＝2.55 Id =2.55×9.91＝74.18kA(2) 220 kV母线短路X∑=0.0100612//(0.0044695+0.0145)=0.006574Id＝0.251/ X∑=0.251/0.006574＝38.18kAIch＝1.52 Id =1.52×38.18＝58.03kAi ch＝2.55 Id =2.55×38.18＝97.36kA(3) 35 kV母线短路X∑=(0.0044695+0.0145)//0.0100612+0.0405=0.047074Id＝1.56/ X∑=1.56/0.047074＝33.14kAIch＝1.52 Id =1.52×33.14＝50.37kAi ch＝2.55 Id =2.55×33.14＝84.51 kA(4) 380V母线短路X∑=(0.0044695+0.0145)//0.0100612+0.0405+10.317=10.364Id＝144.34/ X∑=144.34/10.364＝13.93kAIch＝1.52 Id =1.52×13.93＝21.17kAi ch＝2.55 Id =2.55×13.93＝35.51 kA四. 单相接地短路电流1.等值电路见下图2. 母线单相短路电流(1) 500 kV母线短路X1＝0.0037814X0＝(0.0126255//0.0405+0.0145)//0.0048689=0.004051Id＝0.11×3/(2×X1+ X0)=0.33/(2×0.0037814+0.004051)＝28.41kA (2) 220 kV母线短路X1＝0.006574X0＝(0.0048689+0.0145)//0.0405//0.0126255 =0.0064298Id＝0.251×3/(2×X1+ X0)=0.753/(2×0.006574+0.0064298)＝38.46 kA220kV分段运行, #1主变接入I母，#3主变接入II母一．系统参数500kV Z1=0.0044695, Z0=0.0048689220kV I母：Z1=0.0124864, Z0=0.0186741II母：Z1=0.0115956, Z0=0.0174469S B=100MV A, V B=525/230 kV二．变压器阻抗标么值X1=(14%+55%-40%)/2×100/1000＝0.0145X2=(14%+40%-55%)/2×100/1000≌0X3=(55%+40%-14%)/2×100/1000＝0.0405站用变阻抗标么值X k= U k×100/0.63＝6.5％×100/0.63=10.317三．三相对称短路等值电流(二) 500 kV母线短路X∑=0.0044695//(0.0124846+0.0145) //(0.0115956+0.0145)=0.0033432 Id＝0.11/ X∑=0.11/0.0033432＝32.9kAIch＝1.52 Id =1.52×32.9＝50.01kAi ch＝2.55 Id =2.55×32.9＝83.9kA(三) I母线短路电流(1) 220 kVI母线短路X∑=0.0124846//[(0.0115956+0.0145)//0.0044695+0.0145]=0.0074241Id＝0.251/ X∑=0.251/0.0074241＝33.81kAIch＝1.52 Id =1.52×33.81＝51.39kAi ch＝2.55 Id =2.55×38.18＝86.21kA(2) 35 kVI母线短路X∑=0.0124846//[(0.0115956+0.0145)//0.0044695+0.0145]+0.0405 =0.0479241Id＝1.56/ X∑=1.56/0.0479241＝32.55kAIch＝1.52 Id =1.52×32.55＝49.48kAi ch＝2.55 Id =2.55×32.55＝83.01 kA(3) 380VI母线短路X∑=0.0124846//[(0.0115956+0.0145)//0.0044695+0.0145]+0.0405+10.317 =10.365Id＝144.34/ X∑=144.34/10.365＝13.93kAIch＝1.52 Id =1.52×13.93＝21.17kAi ch＝2.55 Id =2.55×13.93＝35.51 kA(四) II母线短路电流(1) 220 kVII母线短路X∑=0.0115956//[(0.0124846+0.0145)//0.0044695+0.0145]=0.0071032Id＝0.251/ X∑=0.251/0.0071032＝35.34kAIch＝1.52 Id =1.52×35.34＝53.71kAi ch＝2.55 Id =2.55×35.34＝90.11kA(2) 35 kVII母线短路X∑=0.0115956//[(0.0124846+0.0145)//0.0044695+0.0145]+0.0405 =0.0476032Id＝1.56/ X∑=1.56/0.0476032＝32.77kAIch＝1.52 Id =1.52×32.77＝49.81kAi ch＝2.55 Id =2.55×32.77＝83.57 kA(4) 380VII母线短路X∑=0.0115956//[(0.0124846+0.0145)//0.0044695+0.0145]+0.0405+10.317 =10.365Id＝144.34/ X∑=144.34/10.365＝13.93kAIch＝1.52 Id =1.52×13.93＝21.17kAi ch＝2.55 Id =2.55×13.93＝35.51 kA四. 单相接地短路电流(二)500kV母线单相短路电流X1=0.0033432X0=0.0048689//(0.0145+0.0186741//0.0405)//(0.0145+0.0405//0.0174469) =0.0048689//0.0258006//0.0266939=0.00355106Id＝0.11×3/(2×X1+ X0)=0.33/(2×0.0033432+0.00355106)＝32.23kA(三)220kVI母线单相短路电流X1=0.0074241X0=0.0186741//{0.0145+[0.0048689//(0.0145+0.0405//0.0174469)]}//0.0405＝0.0075784Id＝0.251×3/(2×X1+ X0)=0.753×(2×0.0074241+0.0075784)=33.58 kA (四)220kVII母线单相短路电流X1=0.0071032X0=0.0174469//{0.0145+[0.0048689//(0.0145+0.0405//0.0186741)]} //0.0405＝0.007370252Id＝0.251×3/(2×X1+ X0)=0.753×(2×0.0071032+0.007370252)＝34.9 kA220kV分段运行, #1、#2主变接入I母，#3主变接入II母一．系统参数500kV Z1=0.0044695, Z0=0.0048689220kV I母：Z1=0.0124864, Z0=0.0186741II母：Z1=0.0115956, Z0=0.0174469S B=100MV A, V B=525/230 kV二．变压器阻抗标么值X1=0.0145 X2≌0 X3＝0.0405站用变阻抗标么值X k= 10.317三．三相对称短路等值电流(二) 500 kV母线短路X∑=0.0044695//(0.0124846+0.0145/2) //(0.0115956+0.0145)=0.0031976 Id＝0.11/ X∑=0.11/0.0031976＝34.4kAIch＝1.52 Id =1.52×34.4＝52.2kAi ch＝2.55 Id =2.55×34.4＝87.72kA(三) I母线短路电流(1) 220 kVI母线短路X∑=0.0124846//[(0.0115956+0.0145)//0.0044695+0.0145/2]=0.0058663Id＝0.251/ X∑=0.251/0.0058663＝42.79kAIch＝1.52 Id =1.52×42.79＝65.04kAi ch＝2.55 Id =2.55×42.79＝109.11kA(2) 35 kVI母线短路X∑=0.0124846//[(0.0115956+0.0145)//0.0044695+0.0145/2]+0.0405 =0.0463663Id＝1.56/ X∑=1.56/0.0463663＝33.65kAIch＝1.52 Id =1.52×33.65＝51.14kAi ch＝2.55 Id =2.55×33.65＝85.8kA(3) 380VI母线短路X∑=0.0124846//[(0.0115956+0.0145)//0.0044695+0.0145/2]+0.0405+10.317 =10.365Id＝144.34/ X∑=144.34/10.365＝13.93kAIch＝1.52 Id =1.52×13.93＝21.17kAi ch＝2.55 Id =2.55×13.93＝35.51 kA(四) II母线短路电流(1) 220 kVII母线短路X∑=0.0115956//[(0.0124846+0.0145/2)//0.0044695+0.0145]=0.007074Id＝0.251/ X∑=0.251/0.007074＝35.48kAIch＝1.52 Id =1.52×35.48＝53.93kAi ch＝2.55 Id =2.55×35.48＝90.47kA(2) 35 kVII母线短路X∑=0.0115956//[(0.0124846+0.0145/2)//0.0044695+0.0145]+0.0405 =0.047574Id＝1.56/ X∑=1.56/0.047574＝32.79kAIch＝1.52 Id =1.52×32.79＝49.84kAi ch＝2.55 Id =2.55×32.79＝83.62 kA(4) 380VII母线短路X∑=0.0115956//[(0.0124846+0.0145/2)//0.0044695+0.0145]+0.0405+10.317=10.365Id＝144.34/ X∑=144.34/10.365＝13.93kAIch＝1.52 Id =1.52×13.93＝21.17kAi ch＝2.55 Id =2.55×13.93＝35.51 kA四. 单相接地短路电流(二)500kV母线单相短路电流X1=0.0031977X0=0.0048689//(0.0186741//0.0405+0.0145/2)//(0.0174469//0.0405+0.0145)＝0.00341564Id＝0.11×3/(2×X1+ X0)=0.33/(2×0.0031977+0.00341564)＝33.64kA (三)220kVI母线单相短路电流X1=0.0058663X0=0.0186741//{0.0145/2+[0.0048689//(0.0145+0.0405//0.0174469)]} //0.0405＝0.0060165Id＝0.251×3/(2×X1+ X0)=0.753/(2×0.0058663+0.0060165)=42.42 kA (四)220kVII母线单相短路电流X1=0.007074X0=0.0174469//{0.0145+[0.0048689//(0.0145/2+0.0186741//0.0405)]}//0.0405＝0.0073364Id＝0.251×3/(2×X1+ X0)=0.753×(2×0.007074+0.0073364)＝35.04kA入地短路电流1.从前面的计算可知，当220 kV母线不分段发生单相接地短路时，接地短路电流最大Imax＝38.46 kAI d,＝3/(2×X1+ X0)= 3/ (2×0.006574+0.0064298)=153.23I0’＝I d’ /3=153.23/3=51.08G=G1+G2+G3 =1/(0.0048689+0.0145)+1/0.0126255+1/0.0405=51.63+79.2+24.69=155.52I0ii’＝(G1+G3)/G×I0’＝(51.63+24.69)/155.52×51.08＝25.07I0i’＝G1/G×I0’＝51.63/155.52×51.08=16.96In0＝3(I0ii－I0i )＝3(25.07×0.251－16.96×0.11)＝13.28kA3.入地短路电流3.1 站内发生短路时，分流系数k f＝0.5I=( I max－I n0)(1- k f)＝(38.46-13.28)×0.5=12.59 kA3.2站外发生短路时，分流系数k f＝0.1I=I n0(1- k f)＝13.28×0.9=11.95 kA入地短路电流取I=12.59kA。
6000高压开关柜整定值计算短路
6000高压开关柜整定值计算短路《10kV高压开关柜整定计算书[综保整定计算].doc》由会员分享，可在线阅读，更多相关《10kV高压开关柜整定计算书[综保整定计算].doc（19页珍藏版）》请在微传网上搜索。
1、10kV高压柜整定计算书机运事业部年月日审批记录单位签字日期编制审核分管副部长机运部长机电副总10kV 高压柜整定书已知：110KV变电所10KV母线三相短路电流为=13.44Ka,母线短路容量Sk=1.73210.513.44=244.4MW,电源电抗XS=/=10.52/244.4=0.45。
一、主井10kV高压柜整定计算书(400/5)根据目前主井主要用电设备用电负荷统计知总负荷为1818KW，最大电机功率为1600KW,高压柜到主井变电所采用的是YJV22 395mm2电缆,400m。
1、线路电抗Xl=l=0.080.4=0.0322、总电阻R=l=0.2210.4=0.2、08843、总阻抗X=XS+Xl=0.45+0.0032=0.45324、线路末两相短路电流=10875.48A5、线路最大长时工作电流：Ir= ==131A 6、过电流保护电流：Ig=Imax =（+） =3.19A 取3.2A7、速断保护电流：Id=根据现场经验，取3倍的线路最大长时工作电流进行整定。
Id=3Ir=3131=5.7A 8、灵敏度校验：Km=/KjId1.5=10875.48/（805.7）=23.81.5 满足条件。
式中Krel可靠系数，取Kk.15Kf 返回系数, Kf =0.85Kjz接线系数,其值视继电器的接线方式而定，此取1.0Kj电流互感器的变比式中设备组平均功3、率因数，此取0.8Imax 线路最大工作电流被保护线路末两相短路电流二、风井10kV高压柜整定计算书(400/5)根据风井改绞后供电负荷情况，总负荷为2016KW，最大电机功率为1600KW，高压柜到风井变电所采用的是YJV- 370mm2电缆,150m。
高压短路电流计算书
高压短路电流计算书参考标准：《导体和电器选择设计技术规程》，DL/T 5222-2005；《电力工程电气设计手册》，电气一次部分；《电力系统暂态分析》；《工业与民用配电设计手册》，第三版；已知条件计算算法：节点导纳法基准容量：Sj=100MVA考虑电动机反馈电流平均倍数 = 6冲击系数 = 1.51、短路点d11.1对称短路计算(三相短路)短路点平均电压Uj = 35.000 kV短路点基准电流Ij = Sj/(√3Uj) = 100.000/(√3×35.000) = 1.650 kA1.1.1 d1短路点系统C1分支分支名称：系统C1分支电抗标幺值：正序X1 = 0.8541短路电流周期分量起始值：I" = Sj/(√3*Uj*X1 ) = 100.000/(√3×35.000×0.854) = 1.931(KA) 0.1秒短路电流有效值：I0.1= I" = 1.931(KA)4秒短路电流有效值：I4= I" = 1.931(KA)短路冲击电流值：ich = √2*Kch*I" = √2×1.800×1.931 = 4.916(KA)短路电流全电流最大有效值：Ich = I"√[1+2*(Kch-1)2] = 1.931√[1+2×(1.800-1)2] = 2.916(KA) 起始短路容量：S" = √3*Uj*I" = √3×35.000×1.931 = 117.1(MVA)1.1.2 d1短路点小计:d1短路点总电抗标幺值：正序X1 = 0.8541短路电流周期分量起始值：I" = 1.931 = 1.931(kA)0.1秒短路电流有效值：I0.1=1.931 = 1.931(kA)4秒短路电流有效值：I4=1.931 = 1.931(kA)短路电流全电流最大有效值：Ich = 2.916 = 2.916(kA)短路冲击电流值：ich = 4.916 = 4.916(kA)起始短路容量：S" = 117.1 = 117.1(MVA)2、短路点d22.1对称短路计算(三相短路)短路点平均电压Uj = 10.500 kV短路点基准电流Ij = Sj/(√3Uj) = 100.000/(√3×10.500) = 5.499 kA2.1.1 d2短路点系统C1分支分支名称：系统C1分支电抗标幺值：正序X1 = 1.3541短路电流周期分量起始值：I" = Sj/(√3*Uj*X1 ) = 100.000/(√3×10.500×1.354) = 4.061(KA) 0.1秒短路电流有效值：I0.1= I" = 4.061(KA)4秒短路电流有效值：I4= I" = 4.061(KA)短路冲击电流值：ich = √2*Kch*I" = √2×1.800×4.061 = 10.337(KA)短路电流全电流最大有效值：Ich = I"√[1+2*(Kch-1)2] = 4.061√[1+2×(1.800-1)2] = 6.131(KA) 起始短路容量：S" = √3*Uj*I" = √3×10.500×4.061 = 73.8(MVA)2.1.2 d2短路点小计:d2短路点总电抗标幺值：正序X1 = 1.3541短路电流周期分量起始值：I" = 4.061 = 4.061(kA)0.1秒短路电流有效值：I0.1=4.061 = 4.061(kA)4秒短路电流有效值：I4=4.061 = 4.061(kA)短路电流全电流最大有效值：Ich = 6.131 = 6.131(kA)短路冲击电流值：ich = 10.337 = 10.337(kA)起始短路容量：S" = 73.8 = 73.8(MVA)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压短路电流计算书
1.计算依据
《工业与民用配电设计手册》第三版（中国电力出版社）第四章p123~p152页
2.假定条件
(1)假定短路电流是由不衰减的交流分量和以初始值A衰减到零的直流分量组成，可
认为远端短路的对称电流初始值I”k和稳态短路电流I k是相等的，即称为远端短路；
(2)高压短路只计及各元件（发电机、变压器、电抗器、线路等）的电抗，不计电阻。
3.计算方法
标幺制
4.已知条件（用户输入）
总电抗标幺值X*= 10
基准容量S j= 100(MVA)
系统标称电压U n=10(kV)
= 5.5(kA)
基准电流I j= j
√3∗1.05∗U
峰值系数K p= 1.8
5.计算流程
短路容量：S k=S j/X* (MVA)
三相短路电流初始值：I”k(3)=I j/X*(kA)
三相短路稳态电流有效值：I k(3)= I”k(3)(kA)
三相短路峰值电流：i p(3)=K p∗√2∗I”k(3)(kA)
三相短路全电流最大有效值：I p(3)= I”k(3)∗√1+2(K p−1)2(kA)
两相不接地短路电流初始值：I”k(2)=0.866*I”k(3)(kA) =
两相不接地短路稳态电流有效值：I k(2)=0.866*I k(3)(kA)
两相不接地短路峰值电流：i p(2)=0.866*i p(3)(kA)
两相不接地短路全电流最大有效值：I p(2)=0.866*I p(3)(kA)
6.输出结果
短路容量：S k(MVA) = 10 (MVA)
三相短路电流初始值：I”k(3)(kA) = 0.55(kA)
三相短路稳态电流有效值：I k(3)(kA) = 0.55(kA)
三相短路峰值电流：i p(3)(kA) = 1.4( kA)
三相短路全电流最大有效值：I p(3)(kA) = 0.83 (kA)
两相不接地短路电流初始值：I”k(2)(kA) = 0.48(kA)
两相不接地短路稳态电流有效值：I k(2)(kA) = 0.48 (kA)
两相不接地短路峰值电流：i p(2)(kA) =1.21( kA)
两相不接地短路全电流最大有效值：I p(2)(kA) =0.72(kA)。
