常见的Mos场效应管电子开关应用电路示例介绍
场效应管在开关电路中的应用
应用场景
描述
示例
电机控制
MOSFET可用作电机驱动器的开关，控制电机的启停和转向。
N沟道或P沟道MOSFEБайду номын сангаас驱动单相或三相电机，实现电机的正反转和速度控制。
灯光控制
在照明系统中，MOSFET可用于控制LED灯或其他类型灯具的开关。
使用MOSFET构建的LED驱动器，通过控制栅极电压来点亮或熄灭LED灯。
电源管理
在电源管理电路中，MOSFET可用作电源开关，控制电源的通断和电压转换。
笔记本电脑等便携式设备中的电源管理芯片，利用MOSFET实现电池的充放电控制。
数字逻辑电路
MOSFET可用于构建数字逻辑门（如与门、或门、非门等），进而实现复杂的数字逻辑系统。
使用MOSFET构建的与非门（NAND）电路，通过组合多个与非门可以实现任意逻辑功能。
高功率应用
由于MOSFET能够承受较大的电流和电压，因此特别适用于电机、变压器等大功率应用。
工业级逆变器中的MOSFET开关，用于将直流电转换为交流电，驱动大功率电机。
快速切换
MOSFET在饱和区域之间可以快速切换，这使得它在需要高频开关的应用中非常有用。
PWM（脉冲宽度调制）控制器中的MOSFET，通过调整占空比来控制电机的转速。

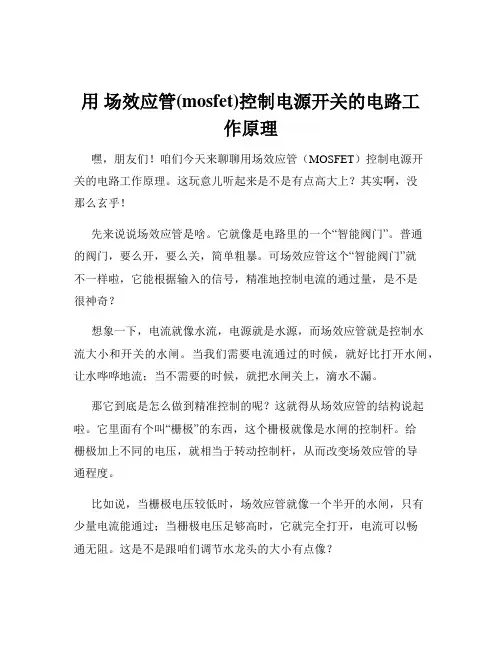

用 场效应管(mosfet)控制电源开关的电路工作原理
用场效应管(mosfet)控制电源开关的电路工作原理嘿，朋友们！咱们今天来聊聊用场效应管（MOSFET）控制电源开关的电路工作原理。
这玩意儿听起来是不是有点高大上？其实啊，没那么玄乎！先来说说场效应管是啥。
它就像是电路里的一个“智能阀门”。
普通的阀门，要么开，要么关，简单粗暴。
可场效应管这个“智能阀门”就不一样啦，它能根据输入的信号，精准地控制电流的通过量，是不是很神奇？想象一下，电流就像水流，电源就是水源，而场效应管就是控制水流大小和开关的水闸。
当我们需要电流通过的时候，就好比打开水闸，让水哗哗地流；当不需要的时候，就把水闸关上，滴水不漏。
那它到底是怎么做到精准控制的呢？这就得从场效应管的结构说起啦。
它里面有个叫“栅极”的东西，这个栅极就像是水闸的控制杆。
给栅极加上不同的电压，就相当于转动控制杆，从而改变场效应管的导通程度。
比如说，当栅极电压较低时，场效应管就像一个半开的水闸，只有少量电流能通过；当栅极电压足够高时，它就完全打开，电流可以畅通无阻。
这是不是跟咱们调节水龙头的大小有点像？在控制电源开关的电路中，场效应管的作用可大了去了。
它能快速地开启和关闭电源，反应速度那叫一个快！就好比你在跑步比赛中，听到枪声瞬间起跑一样迅速。
而且啊，场效应管的功耗还特别低。
这意味着啥？意味着它在工作的时候不会像个“电老虎”一样，吃掉太多的能量，能给咱们省电呢！再比如说，咱们的手机、电脑里都有它的身影。
如果没有场效应管这么精准地控制电源开关，咱们的设备说不定一会儿就没电啦，那得多烦人呐！总之，用场效应管控制电源开关的电路工作原理，其实就是利用它的特殊结构和特性，实现对电流的精准控制。
它就像是电路世界里的一位超级英雄，默默地守护着电流的通行，为我们的电子设备稳定运行立下了汗马功劳。
您说，这场效应管是不是特别厉害？。
九种简易mos管开关电路图
九种简易mos管开关电路图MOS管种类和结构MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。
至于为什么不使用耗尽型的MOS管，不建议刨根问底。
对于这两种增强型MOS管，比较常用的是NMOS.原因是导通电阻小，且容易制造。
所以开关电源和马达驱动的应用中，一般都用NMOS.下面的介绍中，也多以NMOS为主。
MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。
寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。
在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。
这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。
可以在MOS管关断时为感性负载的电动势提供击穿通路从而避免MOS管被击穿损坏。
顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。
MOS管导通特性导通的意思是作为开关，相当于开关闭合。
NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS.MOS开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。
选择导通电阻小的MOS管会减小导通损耗。
现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。
MOS在导通和截止的时候，一定不是在瞬间完成的。
MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。
常用mos管开关电路
常用mos管开关电路一、引言MOS管（MOSFET）是一种常用的电子器件，在电子电路中起着重要的作用。
它具有低导通电阻和高阻断电阻的特点，被广泛应用于各种开关电路中。
本文主要介绍常用的几种MOS管开关电路。
二、MOS管的基本工作原理MOS管是一种基于金属-氧化物-半导体结构的三电极器件，由栅极（G）、源极（S）和漏极（D）组成。
通过控制栅极与源极之间的电压，可以控制漏极和源极之间的导通情况。
当栅极与源极之间的电压小于阈值电压时，MOS管处于导通状态，电流可以流过；当栅极与源极之间的电压超过阈值电压时，MOS管处于截止状态，电流无法流过。
三、开关电路中的常用MOS管1. 单N沟道MOS管（NMOS）单N沟道MOS管是最为常见的一种MOS管。
在开关电路中，当栅极与源极之间的电压高于阈值电压时，漏极和源极之间转变为低导通电阻，实现导通；当栅极与源极之间的电压低于阈值电压时，漏极和源极之间的电阻增大，实现截止。
2. 单P沟道MOS管（PMOS）单P沟道MOS管与单N沟道MOS管相反，当栅极与源极之间电压低于阈值电压时，漏极和源极之间转变为低导通电阻，实现导通；当栅极与源极之间电压高于阈值电压时，实现截止。
3. N沟道与P沟道MOS管混合使用在一些特殊的开关电路中，可以通过N沟道和P沟道MOS管的混合使用实现更复杂的功能。
如N沟道MOS管和P沟道MOS管串联使用，可以实现更好的电压控制特性；N沟道MOS管和P沟道MOS管并联使用，可以实现更高的电流控制特性。
四、常见的MOS管开关电路应用1. 开关电源在开关电源中，常用MOS管作为开关元件，通过控制其导通和截止状态，实现整个电源的开关控制。
由于MOS管具有低导通电阻和高截止电阻，可以提高开关电源的效率和稳定性。
2. DC-DC变换器DC-DC变换器是一种常用的电源转换电路，广泛应用于各种电子设备中。
MOS管作为DC-DC变换器的主要开关元件，通过控制其导通和截止状态，实现电能的高效转换。

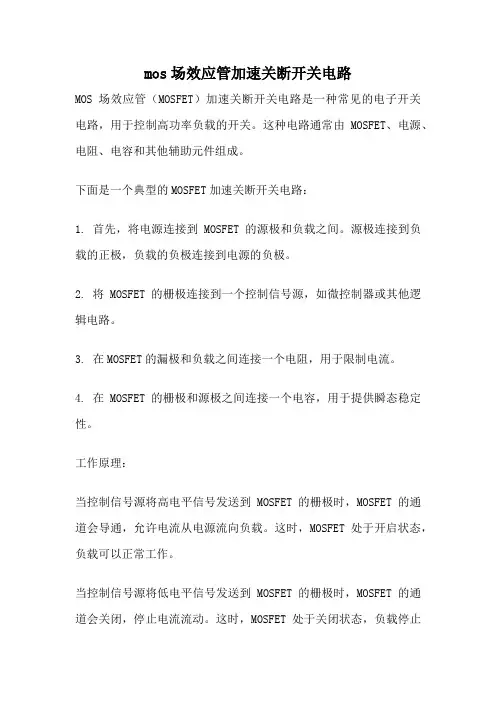

mos场效应管加速关断开关电路
mos场效应管加速关断开关电路
MOS场效应管（MOSFET）加速关断开关电路是一种常见的电子开关电路，用于控制高功率负载的开关。
这种电路通常由MOSFET、电源、电阻、电容和其他辅助元件组成。
下面是一个典型的MOSFET加速关断开关电路：
1. 首先，将电源连接到MOSFET的源极和负载之间。
源极连接到负载的正极，负载的负极连接到电源的负极。
2. 将MOSFET的栅极连接到一个控制信号源，如微控制器或其他逻辑电路。
3. 在MOSFET的漏极和负载之间连接一个电阻，用于限制电流。
4. 在MOSFET的栅极和源极之间连接一个电容，用于提供瞬态稳定性。
工作原理：
当控制信号源将高电平信号发送到MOSFET的栅极时，MOSFET的通道会导通，允许电流从电源流向负载。
这时，MOSFET处于开启状态，负载可以正常工作。
当控制信号源将低电平信号发送到MOSFET的栅极时，MOSFET的通道会关闭，停止电流流动。
这时，MOSFET处于关闭状态，负载停止
工作。
在开关过程中，由于负载电感和电容的存在，电流和电压会出现瞬态变化。
电阻和电容的选择可以帮助减小这些瞬态变化，提供更稳定的开关操作。
总结：
MOS场效应管加速关断开关电路通过控制MOSFET的通道开闭状态来控制负载的开关。
这种电路在高功率负载控制和电源开关等场景中广泛应用。
p型mos管的典型电路
P型MOS管的典型电路1. 引言P型MOS管（P-channel Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常见的场效应晶体管。
它由一个p型的衬底、一个n型的栅极和两个p型的源极和漏极组成。
P型MOS管在数字电路和模拟电路中都有广泛应用，本文将详细介绍P型MOS管的典型电路。
2. P型MOS管基本原理P型MOS管工作时，通过调节栅极与源极之间的电压来控制漏极与源极之间的导通情况。
当栅极与源极之间施加正向电压时（相对于衬底），形成一个p-n结反向偏置，导致漏极与源极之间截止。
当栅极与源极之间施加负向电压时，形成一个p-n结正向偏置，导致漏极与源极之间导通。
3. P型MOS管的典型电路3.1 基本放大器P型MOS管可以用作放大器，在这种应用中通常作为输出级别驱动其他负载。
基本放大器电路如下：Vdd│▼┌─┐│ │└─┘│▼┌──┴──┐Vin ─┤ ├─ Vout│ Q │└──────┘│这个电路中，Q是P型MOS管，Vin是输入信号，Vout是输出信号。
当Vin为高电平时，Q导通，Vout接近Vdd；当Vin为低电平时，Q截止，Vout接近0V。
因此，该电路可以将输入信号放大。
3.2 开关电路P型MOS管还可以用作开关，在这种应用中通常用于开启或关闭其他电路的通路。
开关电路如下：Vdd Vdd│ │▼ ▼┌─┐ ┌─┐│ │ │ │└─┘ └─┘│ ▲控制信号──▼ ├─ 负载┌───────┐ ▼GND ─│ ├────────────────────── GND │ Q ├──────────────────────────└───────┘│这个电路中，Q是P型MOS管，控制信号控制Q的导通与截止。
当控制信号为高电平时，Q截止，负载不通；当控制信号为低电平时，Q导通，负载通。
3.3 电压跟随器P型MOS管还可以用于构建电压跟随器，用于提供稳定的输出电压。
基于mos管的电源开关电路
基于mos管的电源开关电路你有没有遇到过那种电器总是按下开关，却怎么也不工作？最烦人的是那种电源开关，感觉好像开了半天也没啥反应。
你有时候是不是想，哎，能不能有个高效点的电源开关，让它简单又不掉链子？今天咱们聊聊这个话题，没错，就是“基于MOS管的电源开关电路”。
听起来挺高大上的对吧？其实简单来说，就是用一个叫MOS管的元件来帮你开关电源，不仅能提升电路的效率，还能减少电器的功耗。
今天咱们就来聊聊它是怎么工作的，给你解开这个“高科技”背后的秘密。
你有没有过这种经历，手指按下去，心里想着“开吧，开吧，快开吧”，结果那开关却没给你回应，电器依旧死寂无声。
这时候，你就会开始怀疑人生，是不是电池没电？还是接触不良？你得知道，很多时候问题不在于电池或是电源线，而是在那看不见摸不着的电源开关上。
就像你开车，有时候油门没踩到底，车怎么也提不上速。
MOS管开关其实就是油门的那种“智能感应”，它能让电源顺畅地“开动”起来。
说到MOS管，你是不是一脸懵，什么鬼？MOS管就是金属氧化物半导体场效应管，嗯，听起来有点绕，但你别担心。
我们把它想成是个超级聪明的“开关”，它的功能简单来说就是通过电流的大小来控制电器的开关。
你知道的，电器的开关就像水龙头一样，要么水流出来，要么水停着。
而MOS管的工作原理，正是通过它的栅极控制电流的通断。
它像个超级精准的水龙头，能够在你需要的时候，恰到好处地“放水”——电流。
既然说到电源开关，不免要提一提它的“优势”。
想想你平常用的那些开关，轻轻一按，电源就接通了，轻松又方便。
但你知道吗？传统的开关往往需要物理接触，时间久了就容易老化，甚至接触不良，直接导致电源不稳定。
而MOS管这种开关，它就没有这些烦恼。
它完全是电子的控制方式，几乎不会出现接触不良的情况，效率高到让人惊叹。
并且，你按下去的每一次“开”都能做到精确无误，电流的“流量”都被精确控制。
换句话说，它不像那些“老古董”开关，常常“自己掉链子”，MOS管稳得一塌糊涂。
mos管开关软起动典型电路
mos管开关软起动典型电路MOS管开关软起动典型电路是一种常用于电源开关和电机控制等应用中的电路设计。
它通过使用适当的电路元件和控制信号来实现MOS管的软起动，以避免电流突变和电压冲击，保护电路和设备。
下面是一种常见的MOS管开关软起动典型电路的示意图和详细说明：1. 电源部分，通常使用一个直流电源，如电池或电源适配器，提供所需的电压和电流。
2. 控制信号部分，通常使用微控制器、逻辑门电路或其他控制器来生成控制信号。
这些信号用于控制MOS管的开关状态。
3. MOS管部分，典型的MOS管开关电路中，使用N沟道MOS管或P沟道MOS管。
MOS管的选择取决于应用需求和电路设计。
4. 驱动电路部分，为了控制MOS管的开关，通常需要一个驱动电路。
驱动电路能够提供足够的电流和电压来驱动MOS管，确保其能够快速地开关。
5. 软起动电路部分，软起动电路是实现MOS管软起动的关键。
它通常包括电容器、电阻器和电感器等元件。
这些元件与MOS管和负载连接在一起，以实现电流的平滑变化和电压的稳定输出。
软起动电路的工作原理如下：在启动过程中，控制信号逐渐增加，通过驱动电路控制MOS管的导通和截止。
软起动电路中的电容器会逐渐充电，从而使电流和电压平稳上升。
当MOS管完全导通后，软起动电路中的电容器会充满电荷，并且负载电流将达到额定值。
在停止过程中，控制信号逐渐减小，通过驱动电路控制MOS管的截止。
软起动电路中的电容器会逐渐放电，从而使电流和电压平稳下降。
通过使用软起动电路，可以避免电流和电压的突变，减少电路和设备的损坏风险，提高系统的可靠性和稳定性。
总结起来，MOS管开关软起动典型电路是一种通过控制信号、驱动电路和软起动电路来实现MOS管平稳开关的电路设计。
它能够有效地保护电路和设备，提高系统的可靠性和稳定性。
mos管典型开关电路
mos管典型开关电路
MOS管（金属氧化物半导体场效应晶体管）是一种常用的半导
体器件，常用于开关电路中。
MOS管的典型开关电路包括MOSFET
（金属氧化物半导体场效应晶体管）和CMOS（互补金属氧化物半导体）电路。
MOSFET是一种三端器件，包括栅极（Gate）、漏极（Source）
和源极（Drain）。
在典型的开关电路中，MOSFET可以用作开关来
控制电流的通断。
当栅极施加正电压时，会形成电场，使得漏极和
源极之间形成导通通道，电流得以通过，此时MOSFET处于导通状态；当栅极施加负电压或者不施加电压时，电场消失，通道关闭，电流
无法通过，MOSFET处于截止状态。
这种特性使得MOSFET在数字电
路中被广泛应用，用于开关控制和放大信号。
CMOS电路是一种由PMOS（P型MOS）和NMOS（N型MOS）组成
的互补型MOS电路。
CMOS电路在数字集成电路中得到广泛应用，其
典型的开关电路包括逻辑门电路和触发器电路。
在CMOS逻辑门中，
当输入信号为高电平时，NMOS管导通，PMOS截止，输出为低电平；
当输入信号为低电平时，NMOS截止，PMOS导通，输出为高电平。
这
种结构使得CMOS电路具有低功耗、高噪声容限和良好的抗干扰能力，
因此被广泛应用于集成电路中的数字逻辑电路和存储器电路中。
总的来说，MOS管在典型的开关电路中发挥着重要作用，无论是作为单独的MOSFET还是组成的CMOS电路，它们都在数字电路和集成电路中发挥着重要的作用。
mos管做开关的电路
mos管做开关的电路
在电子电路中，MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）常用作开关元件。
以下是一个简单的使用MOS管作为开关的电路：
1. 选择一个合适的MOS管，根据负载的额定电压和电流选择合适的型号。
2. 将MOS管的源极（Source）连接到地线（GND），漏极（Drain）连接到负载（Load）。
3. 通过一个控制信号（Control Signal）来控制MOS管的开启和关闭。
当控制信号为高电平时，MOS管导通，负载两端有电流通过；当控制信号为低电平时，MOS管截止，负载两端无电流通过。
4. 在控制信号的输入端需要添加一个上拉电阻（Pull-Up Resistor）或者下拉电阻（Pull-Down Resistor），以确保控制信号始终有一个确定的电平。
通过以上步骤，就可以实现一个简单的使用MOS管作为开关的电路。
需要注意的是，在实际应用中，还需要考虑其他因素，如电压偏置、电流限制、热管理等，以确保电路的正常运行和安全性。
mos基本电路
mos基本电路
MOS（Metal-Oxide-Semiconductor）基本电路是基于MOS场效应晶体管（MOSFET）的电路。
MOSFET是一种广泛应用于集成电路中的晶体管类型，它由金属（Metal）、氧化物（Oxide）和半导体（Semiconductor）构成。
以下是几种常见的MOS基本电路：
1. MOS增益放大电路：也称为共源极放大电路。
它通过将输入信号与MOSFET 的栅极连接，输出信号在源极端口产生放大。
在这种电路中，MOSFET的源极接地，栅极作为输入，漏极作为输出。
2. MOS开关电路：MOSFET可以用作电子开关，在数字和模拟电路中广泛应用。
开关电路中的MOSFET的栅极被驱动为高电压以打开开关，或被驱动为低电压以关闭开关。
3. MOS反相器电路：反相器电路使用MOSFET将输入信号反转为输出信号。
输入信号通过MOSFET的栅极进行控制，当输入为高电平时，MOSFET关闭，输出为低电平；当输入为低电平时，MOSFET导通，输出为高电平。
4. MOS比较器电路：MOSFET还可以用于构建比较器电路，用于比较两个输入信号并输出相应的结果。
比较器电路通常使用多个MOSFET组合而成，实现高精度的比较功能。
以上只是一些MOS基本电路的示例，实际上，MOSFET的应用非常广泛，可以用于模拟电路、数字电路、放大器、振荡器等各种电路设计中。
每种电路都有特定的功能和特点，具体的设计取决于具体的应用需求。
mos管标准开关波形
标题：MOS管标准开关波形及其在电子电路中的应用一、引言在电子电路中，MOS管（金属氧化物半导体场效应管）是一种重要的半导体器件。
其开关波形是MOS管工作状态的重要表现，对于理解和设计电子电路具有重要意义。
本文将介绍MOS管的标准开关波形，并探讨其在电子电路中的应用。
二、MOS管标准开关波形1.开启过程在MOS管的开启过程中，随着栅极电压的增加，漏极电流逐渐增加。
当栅极电压达到阈值电压时，漏极电流开始显著增加。
此时，MOS管进入导通状态。
在开启过程中，漏极电压逐渐降低，漏极电流逐渐增加。
2.导通状态当MOS管进入导通状态后，漏极电流保持恒定。
此时，漏极电压与源极电压基本相等。
在导通状态下，MOS 管的开关波形表现为一条直线。
3.关断过程在MOS管的关断过程中，随着栅极电压的降低，漏极电流逐渐减小。
当栅极电压降低到阈值电压以下时，漏极电流基本为零。
此时，MOS管进入关断状态。
在关断过程中，漏极电压逐渐升高。
三、MOS管标准开关波形在电子电路中的应用1.开关电路利用MOS管的开关特性，可以构成各种开关电路。
例如，通过控制MOS管的栅极电压，可以实现电路的开关控制。
这种电路广泛应用于数字电路、模拟电路以及电源电路中。
2.放大电路MOS管可以作为放大器件使用。
在放大电路中，利用MOS管的开关特性以及跨导特性，可以实现信号的放大。
这种电路广泛应用于音频、视频等领域。
3.电源电路在电源电路中，MOS管可以作为开关管使用。
通过控制MOS管的栅极电压，可以实现电源的开关控制。
这种电路广泛应用于各种电源设备中，如充电器、适配器等。
四、结论本文介绍了MOS管的标准开关波形及其在电子电路中的应用。
通过了解MOS管的开关波形，我们可以更好地理解和设计电子电路。
同时，随着科技的不断发展，MOS管的应用领域也将不断扩展。
因此，对于电子工程师来说，掌握MOS管的基本知识和应用技巧是至关重要的。
mos管典型应用电路
mos管典型应用电路mos管是一种常见的场效应管，也是集成电路中的重要元件之一。
它具有低功耗、高速度和可靠性等优点，被广泛应用于各种典型电路中。
一、模拟开关mos管可以作为模拟开关，通过控制栅极电压来控制mos管的导通与截止。
当mos管导通时，它可以将输入信号放大并输出到负载上；当mos管截止时，输入信号无法通过。
这种应用常见于开关电路、放大器和模拟开关电源等领域。
通过调整mos管的工作点，可以实现不同的放大倍数和截止频率，以满足不同应用的需求。
二、数字逻辑电路mos管也可以作为数字逻辑电路中的开关元件，用于实现与门、或门、非门等逻辑功能。
mos管的特点是输入电阻高、功耗低，可以实现高速的数字信号处理。
它广泛应用于计算机、通信设备、显示器等数字电路中，提供了高效、可靠的信号处理能力。
三、驱动器mos管的高输入电阻和低输出电阻特性，使其成为各种驱动器电路的理想选择。
mos管驱动器可以实现信号的放大、变换和隔离等功能。
在各种传感器、执行器和接口电路中，mos管驱动器起到了关键作用。
例如，在电机驱动电路中，mos管驱动器可以实现对电机的精确控制，提高电机的效率和响应速度。
四、交流/直流变换器mos管可以根据输入信号的频率和幅值，将直流电源转换为交流电源，或者将交流电源转换为直流电源。
这种变换器常见于电源管理、电动汽车、太阳能发电等领域。
mos管的高效率和可靠性，使其成为现代电力系统中不可缺少的元件。
五、开关电源mos管在开关电源中的应用非常广泛。
开关电源通过高频开关mos 管来实现电能的转换和调节，具有高效率、小体积和稳定的输出特性。
mos管在开关电源中的关键作用是实现高速的开关动作，提供稳定的输出电压和电流。
六、放大器mos管作为放大器的应用也非常常见。
通过调整mos管的工作点和电路参数，可以实现不同放大倍数和频率响应。
mos管放大器广泛应用于音频放大、射频放大、功放等领域，提供了稳定、高保真的信号放大能力。
mos管双稳态开关电路
mos管双稳态开关电路下载提示：该文档是本店铺精心编写而成的，如果您有需求，可以下载，希望能够帮您解决问题。
文档下载后还可以定制修改，根据大家的实际需要进行调整和使用。
谢谢!本店铺为大家提供各种类型的实用资料，比如工作总结、文案摘录、教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文等等，如您想了解不同资料格式和写法，敬请关注后续跟新内容! Download tip: this document is carefully written by this store, if you have needs, you can download it, I hope to help you solve the problem. After downloading, the document can also be customizedand modified, and adjusted and used according to everyone's actual needs.thanks! This store provides you with a variety of types of practical information, such as work summary, copy excerpts, education essays, diary appreciation, sentence excerpts, ancient poetry, classical essays, topic composition and so on, if you want to know different data formats and writing methods, please pay attention to the follow-up with the new content!MOS管双稳态开关电路，在现代电子领域中扮演着至关重要的角色。
常见mos管及其应用讲解
电调常见的烧毁问题，可通过更换烧坏的ＭＯＳ管来解决，如未买到相应电流的，可用更多大额定电流的代替。
注意，焊接ＭＯＳ管应防止静电。
TO-220TO-252TO-3附SO-8（贴片８脚）封装ＭＯＳ管IRF7805Z的引脚图。
上图中有小圆点的为１脚注：下表按电流降序排列（如有未列出的，可回帖，我尽量补充）封装形式极性型号电流(A)耐压(V)导通电阻(mΩ)SO-8N型SI43362230 4.2 SO-8N型IRF78312130 3.6 SO-8N型IRF783220304SO-8N型IRF78221830SO-8N型IRF78361730 5.7 SO-8N型IRF81131730 5.6 SO-8N型SI440417308 SO-8N型FDS668816306 SO-8N型IRF7805Z1630 6.8 SO-8N型IRF747714308.5 SO-8N型IRF872114308.5 SO-8N型IRF78051330SO-8N型IRF7805Q133011 SO-8N型IRF7413123018 SO-8N型TPC800312306 SO-8N型IRF7477113020 SO-8N型IRF7811113012 SO-8N型IRF7466103015 SO-8N型SI4410103014 SO-8N型SI4420103010 SO-8N型A27009307.3 SO-8N型IRF78078.330SO-8N型SI48127.33028 SO-8N型SI9410 6.93050 SO-8N型IRF731363029 SO-8P型SI440517307.5 SO-8P型STM4439A143018 SO-8P型FDS667913309 SO-8P型SI441113308 SO-8P型SI446312.32016 SO-8P型SI44071230SO-8P型IRF7424113013.5 SO-8P型IRF7416103020 SO-8P型IRF7416Q103020 SO-8P型SI442593019 SO-8P型IRF74248.83022 SO-8P型SI443583020 SO-8P型SI4435DY83020 SO-8P型A271673011.3 SO-8P型IRF7406 5.83045 SO-8P型SI9435 5.33050 SO-8P型IRF7205 4.63070 TO-252N型FDD668884305 TO-3N型IRF1504010055 TO-220N型IRF370321030 2.8TO-220N型IRL3803140306TO-220N型IRF140513155 5.3TO-220N型IRF3205110558TO-220N型BUZ111S80558TO-220N型05N0575509.5TO-220N型IRF280475402TO-220N型60N06606014TO-220N型50N03L282521TO-220N型BTS12019100100TO-220N型BTS11010100200TO-220N型06N60 5.5600750MOS管应用电路设计本文来自:原文网址：/sch/jcdl/0084942.htmlMOS管最显著的特性是开关特性好，所以被广泛应用在需要电子开关的电路中，常见的如开关电源和马达驱动，也有照明调光。
MOS管典型应用电路图 MOS管常见的几种应用电路
MOS管典型应用电路图MOS管常见的几种应用电路一、开关和（放大器）MOS管最常见的电路可能就是开关和放大器。
1. （开关电路）G极作为普通（开关控制）MOS管。
2. 放大电路让MOS管工作在放大区，具体（仿真）结果可在上节文章看到。
二、时序电路中作为反相器使用下图示例电路中，（芯片）1正常工作时，PG（端口）高电平。
如果芯片1、芯片2有时序要求，在芯片1正常工作后，使能芯片2。
可以看到芯片2的使能端初始连接VCC为高电平，当芯片1输出高电平后，(关注公众号：（硬件）笔记本）MOS管导通，芯片2的使能端被拉低为低电平，芯片2开始正常工作。
这时MOS管起到的就是反相的作用。
三、双向电平转换电路1. 原理图下面是一个3.3V-5V（信号）通讯中电平转换电路。
2. 工作状态分析假设：左边接芯片信号3.3V，右侧芯片信号5V。
电路中接入2个NMOS管。
这里要注意的是，（I2C）输出状态有低电平、高阻两种状态。
（1）分析（SD）A，信号从左向右当SDA低电平，D1 的GS 压差73.3V可以导通，VGA_SDA也是低电平。
当SDA高阻抗状态，D1的S引脚有R2上拉到3.3V，MOS管GS截止。
由于VGA_SDA由R5上拉到5伏，这时VGA_SDA就是5V。
（2）分析SDA，信号从右向左当VGA_SDA低电平，由于D1中有体（二极管）的存在，S初始被R2上拉，当D极是0的时候，S极会被钳在导通电压约0.2V左右，(关注公众号：硬件笔记本）最终I2C_SDA为低电平；当VGA_SDA高电平，D1的D极高电平，而S被R2上拉，这时MOS管不会导通，所以I2C_SDA输出高电平。
SCL信号类似原理。
四、线或功能原理图2. 工作状态分析上面电路实现的效果是：（IC）1和IC2都输出低电平时，（LED）熄灭；其它情况下，LED都会点亮。
MOS管在这里实现的仍是开关的功能，但是避免IC1和IC2的端口直接相连造成信息干扰，同时芯片控制端电压比较低，可以驱动较大的负载。
mos管典型电路
mos管典型电路（原创版）目录1.MOS 管的基本概念2.MOS 管的结构和工作原理3.MOS 管的分类和主要参数4.MOS 管的典型电路应用5.MOS 管的发展前景和挑战正文一、MOS 管的基本概念MOS 管，全称为金属 - 氧化物 - 半导体场效应晶体管（Metal-Oxide-Semiconductor Field Effect Transistor），是一种半导体器件，广泛应用于集成电路、模拟电路和数字电路等领域。
它以金属为源极和漏极，氧化物为栅极，半导体为基片，通过改变栅极电压来控制源漏电流，实现信号放大、开关控制等功能。
二、MOS 管的结构和工作原理MOS 管的结构主要包括 n 型或 p 型半导体基片、氧化物栅极和金属源漏极。
在工作原理上，MOS 管分为 nMOS 和 pMOS 两种类型。
nMOS 管的基片为 p 型半导体，源极和漏极为 n 型金属，而 pMOS 管的基片为 n 型半导体，源极和漏极为 p 型金属。
当栅极施加正向电压时，栅极与基片之间形成正向电场，源漏电流增大；当栅极施加负向电压时，栅极与基片之间形成反向电场，源漏电流减小。
三、MOS 管的分类和主要参数根据材料和结构不同，MOS 管可分为多种类型，如 CMOS（互补 MOS）、BiMOS（双极型 MOS）等。
MOS 管的主要参数有：源漏电流、栅源电压、阈值电压、输入电阻、输出电阻等。
这些参数决定了 MOS 管的性能和应用范围。
四、MOS 管的典型电路应用MOS 管在电子电路中有广泛的应用，如：1.电流放大：MOS 管可作为电流放大器，实现输入信号的电流放大。
2.电压开关：MOS 管可作为电压开关，根据栅极电压的正负改变源漏电流的通断。
3.振荡器：MOS 管可作为振荡器元件，与其他元件配合实现信号振荡。
4.存储器：MOS 管可作为存储器单元，实现数据存储和读写功能。
五、MOS 管的发展前景和挑战随着半导体技术的发展，MOS 管的尺寸和性能不断提高，为我国集成电路产业带来了巨大的发展机遇。
场效应管的作用及典型电路
场效应管的作用及典型电路
一、Mosfet管的作用
Metal Oxide Semiconductor Field Effect Transistor（MOSFET）是一种半导体多层效应管，它由三个极门构成：源极、汲极和控制极。
控制极之间有一层氧化膜，当控制极电压变化时，就可以改变这个氧化膜的电容，从而改变源极和汲极之间的电流。
MOSFET电路可以提供更高的效率，更小的尺寸和低功耗。
Mosfet管可以在电路中用来传输、放大、改变或控制电路的输出。
它是用来替代传统的开关管（BJT）的，它的操作要比传统的开关管更加灵活。
MOSFET的另一个优点是它可以将更高的电流压缩到更少的开关数量，从而使电路的整体尺寸减小，成本也更低。
二、Mosfet管的典型电路
1、放大器：MOSFET可用于单端放大电路，也可用于双端放大电路。
它通常被用来放大低频信号，例如声音信号。
2、开关：MOSFET可用于将电路的输出断开或接通。
它可以用来控制负载电流，也可以用来加快看门狗器件的超时脉冲。
3、控制：MOSFET也可以用来控制电路的输出电压或电流。
它可以被用来构建稳压器、电源稳压器或线性调整器。
4、线性应用：MOSFET有时也可以用作可调电阻，可以用来调节输出电压或电流。
三、总结
MOSFET是一种半导体多层效应管，由三个极门构成：源极、汲极和控制极。
p沟道mos管和n沟道mos管应用电路
P沟道MOS管的应用应用背景P沟道MOS管（P-channel MOSFET）是一种常见的MOS场效应管，它的导电性是通过P型沟道来实现的。
P沟道MOS管具有低电阻、低功耗和高电压容忍等特点，因此在很多电子设备和电路中得到了广泛应用。
应用过程P沟道MOS管的应用涉及到多个领域，下面将详细介绍几个典型的应用场景。
1. 电源开关P沟道MOS管可以作为电源开关使用。
在电子设备中，通常需要使用电源开关来控制电路的供电。
P沟道MOS管可以通过控制其栅极电压来实现电源的开关功能。
当栅极电压为低电平时，P沟道MOS管处于关断状态，电源与负载之间的电流无法通过；当栅极电压为高电平时，P沟道MOS管处于导通状态，电流可以从电源流向负载，实现供电功能。
2. 电压逻辑转换P沟道MOS管还可以用于电压逻辑转换。
在数字电路中，常常需要将高电平和低电平进行逻辑转换。
P沟道MOS管可以通过控制其栅极电压来实现逻辑电平的转换。
当输入信号为低电平时，通过控制栅极电压，P沟道MOS管可以将输出信号切换为高电平；当输入信号为高电平时，P沟道MOS管可以将输出信号切换为低电平。
这样就可以实现输入信号的逻辑转换。
3. 电荷耦合放大器P沟道MOS管还可以用于电荷耦合放大器。
电荷耦合放大器是一种常用的信号放大电路，用于放大微弱的电荷信号。
P沟道MOS管可以作为电荷耦合放大器的输入开关。
当输入信号为低电平时，P沟道MOS管处于关断状态，输入信号无法通过；当输入信号为高电平时，P沟道MOS管处于导通状态，输入信号可以通过。
通过控制P沟道MOS管的导通和关断状态，可以实现对输入信号的放大和控制。
应用效果P沟道MOS管作为一种常见的MOS场效应管，在上述应用中具有以下效果：1.电源开关：P沟道MOS管具有低电阻和高电压容忍能力，可以实现高效的电源开关，提高电路的供电效果。
2.电压逻辑转换：P沟道MOS管可以实现输入信号的逻辑转换，使得数字电路的逻辑运算更加灵活。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见的Mos场效应管电子开关应用电路示例介绍
在脉冲与数字电路中，MOS场效应管作为最基本的开关元件得到了普遍的应用。
MOS场效应管以燥声系数低、截止频率高、开关特性好、抗干扰能力强、增益高、功耗低、不存在二次热击穿等优点，广泛应用于彩色电视机、计算机等电器设备中。
本文主要以MOS场效应管在开关电路中的应用示例作简要介绍。
华强北IC代购网专业人士解析以下内容。
MOS场效应管在开关电路中的应用
实际上MOS场效应管是一种增强型的场效应管，其构造原理比较抽象，根据使用的场合要求不同做出来的种类也很多，特性也不尽相同。
我们一般将其作为电源供电的电控开关使用，所以需要通过电流比较大，它的电路图符号如下：
N沟道MOS场效应管
P沟道MOS场效应管
这两种MOS场效应管的作用刚好是相反的，那么怎么用它来当开关呢？从图中我们可以看到它与三极管一样有三个引脚，分别叫做栅极（G）、源极（S）和漏极（D）。
以图1为例：
图1
图1中脚1就是控制极栅极，通过在栅极上加电压来决定脚2和脚3是否相通。
在N沟道MOS场效应管中，若在栅极加上电压脚2和脚3就通电了，去掉电压就为关断状态。
而P沟道MOS场效应管则刚好相反。
MOS场效应管开关电路工作原理
以我们常见的2606主控电路图中的电子开关电路为例，下图中用是美国VISHAY型号为SI2305的P沟道MOS管。
下面简要介绍电子开关应用的工作原理：
图2
图2中电池的正电通过开关S1接到场效应管Q1的2脚源极，但由于Q1是一个P沟道管，它的1脚栅极通过R20电阻提供一个正电位电压，所以不能通电，电压不能继续通过，所以此时是关机状态。
当按下SW1开机按键时，正电通过按键、R11、R23、D4加到三极管Q2的基极，这时三极管Q2的基极得到一个正电位，三极管导通。
而由于三极管的发射极直接接地，三极管Q2导通就相当于Q1的栅极直接接地，加在它上面的通过R20电阻的电压就直接入了地，Q1的栅极就从高电位变为低电位，Q1导通电就从Q1同过加到3v稳压IC的输入脚，3v稳压IC就是那个U1输出3v的工作电压vcc供给主控，主控通过复位清0。
通过读取固件程序检测等一系列动作，输出控制电压到PWR_ON再通过R24、R13分压送到Q2的基极，Q2一直保持导通状态，即使你松开开机键断开Q1的基极电压，Q2的导通状态还是能由主控电压保持着，这时电源处于开机状态。
SW1还同时通过R11、R30两个电阻的分压，给主控PLAY ON脚送去时间长短、次数不同的控制信号，主控通过固件鉴别是播放、暂停、开机、关机而输出不同的结果给相应的控制点，以达到不同的工作状态。
