LLC 半桥谐振电路中，根据这个谐振电容的不同联结方式，典型LLC 谐振电路有两种连接方式，如下图1所示。
不同之处在于LLC 谐振腔的连接，左图采用单谐振电容（Cr ），其输入电流纹波和电流有效值较高，但布线简单，成本相对较低；右图采用分体谐振电容（C1, C2），其输入电流纹波和电流有效值较低，C1和C2上分别只流过一半的有效值电流，且电容量仅为左图单谐振电容的一半。
图2-1 典型电路Fig.2-1 Tipical Circuit2.2 LLC 半桥谐振电路基本原理LLC 谐振变换的直流特性分为零电压工作区和零电流工作区。
这种变换有两个谐振频率。
一个是Lr 和Cr 的谐振点，另外一个谐振点由Lm, Cr 以及负载条件决定。
负载加重，谐振频率将会升高。
这两个谐振点的计算公式如下： rr r1C L 2π1f =rr mr2)C L (L2π1f +=公式2-1考虑到尽可能提高效率，设计电路时需把工作频率设定在fr1附近。
其中，fr1为Cr,Lr 串联谐振腔的谐振频率。
当输入电压下降时，可以通过降低工作频率获得较大的增益。
通过选择合适的谐振参数，可以让LLC 谐振变换无论是负载变化或是输入电压变化都能工作在零电压工作区。
总体来说LLC 半桥谐振电路的开关动作和半桥电路无异，但是由于谐振腔的加入，LLC 半桥谐振电路中的上下MOSFET 工作情况大不一样，它能实现MOSFET零电压开通。
其工作波形图如下： 图2-2 工作波形示意图Fig.2-2 Operation Waveform上图为理想半桥谐振电路工作波形图；图中，Vgs1和Vgs2分别是Q1、Q2的驱动波形，Ir为谐振电感Lr电感电流波形，Im为变压器漏感Lm电流波形，Id1和Id2分别是次级侧输出整流二级管波形，Ids1则为Q1导通电流。
波形图根据不同工作状态被分成6个阶段，下面具体分析各个状态，LLC谐振电路工作情况： ?T0~ T1: Q1关断、Q2开通；这个时候谐振电感上的电流为负，方向流向Q2。
LLC谐振半桥工作原理(LLC变压器计算公式)
目录引言一、 LLC谐振变换器原理 (2)二、LLC谐振腔之元件设计 (3)三、L6598\L6599芯片资料......................................................................错误！未定义书签。
1、L6599 芯片介绍...............................................................................................错误！未定义书签。
2、芯片与典型方框图 (5)3、PIN脚功能 (5)4、典型电源系统图 (6)5、振荡器 (7)6、工作在轻载或无载时 (8)四、 L6599的工作流程1、L6599供电回路 (8)2、L6599的启动 (9)3、L6599稳压原理 (10)4、L6599的SCP保护及次级OCP保护 (11)附：过流延时保护电路 (12)引言随着开关电源的发展，软开关技术得到了广泛的发展和应用，已研究出了不少高效率的电路拓扑，主要为谐振型的软开关拓扑和PWM型的软开关拓扑。
近几年来，随着半导体器件制造技术的发展，开关管的导通电阻，寄生电容和反向恢复时间越来越小了，这为谐振变换器的发展提供了又一次机遇。
对于谐振变换器来说，如果设计得当，能实现软开关变换，从而使得开关电源具有较高的效率。
LLC谐振变换器实际上来源于不对称半桥电路，后者用调宽型(PWM)控制，而LLC谐振是调频型（PFM）。
一、LLC谐振变换器原理图一、LLC谐振原理图图二、LLC谐振波形图图一和图二分别给出了LLC 谐振变换器的电路图和工作波形。
图一中包括两个功率MOSFET （S1和S2），其占空比都为0.5；谐振电容Cs，副边匝数相等的中心抽头变压器Tr，Tr 的漏感Ls，激磁电感Lm，Lm 在某个时间段也是一个谐振电感，因此，在LLC 谐振变换器中的谐振元件主要由以上3个谐振元件构成，即谐振电容Cs，电感Ls 和激磁电感Lm；半桥全波整流二极管D1和D2，输出电容Cf。

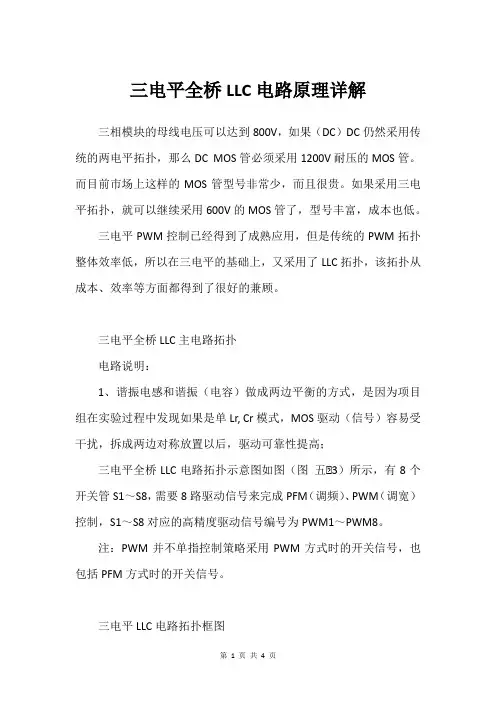

三电平全桥LLC电路原理详解

三电平全桥LLC电路原理详解三相模块的母线电压可以达到800V，如果（DC）DC仍然采用传统的两电平拓扑，那么DC MOS管必须采用1200V耐压的MOS管。
而目前市场上这样的MOS管型号非常少，而且很贵。
如果采用三电平拓扑，就可以继续采用600V的MOS管了，型号丰富，成本也低。
三电平PWM控制已经得到了成熟应用，但是传统的PWM拓扑整体效率低，所以在三电平的基础上，又采用了LLC拓扑，该拓扑从成本、效率等方面都得到了很好的兼顾。
三电平全桥LLC主电路拓扑电路说明：1、谐振电感和谐振（电容）做成两边平衡的方式，是因为项目组在实验过程中发现如果是单Lr, Cr模式，MOS驱动（信号）容易受干扰，拆成两边对称放置以后，驱动可靠性提高；三电平全桥LLC电路拓扑示意图如图（图五‑3）所示，有8个开关管S1～S8，需要8路驱动信号来完成PFM（调频）、PWM（调宽）控制，S1～S8对应的高精度驱动信号编号为PWM1～PWM8。
注：PWM并不单指控制策略采用PWM方式时的开关信号，也包括PFM方式时的开关信号。
三电平LLC电路拓扑框图在此三电平LLC电路控制中，设计8路驱动信号PWM1～PWM8，从（图五‑4）的发波时序图来看，这8路驱动有下面的关系：1) PWM1和PWM4，PWM2和PWM3，PWM5和PWM8，PWM6和PWM7相位互补（不考虑死区时间Td2和提前关断时间Td1）；2) PWM1比PWM2提前Td1关断，PWM4比PWM3提前Td1关断，PWM5比PWM6提前Td1关断，PWM8比PWM7提前Td1关断；根据控制策略需要，PWM1～PWM8可以实现高精度PFM/PWM/PSM（或者同时实现其中两个状态，如PFM+PWM），在三种控制状态（PFM/PSM/PWM）下PWM1～PWM8在一个开关周期内的输出波形如图（图五‑4）所示，以高电平（或者为低电平）为有效电平，当PWMx（x=1～8）为高时通过相应的（驱动电路）使得Sx 导通，当PWMx为低时通过相应的驱动电路使得Sx断开。
