FBCDZ系列煤矿地面用防爆抽出式对旋轴流风机

一、风机的用途

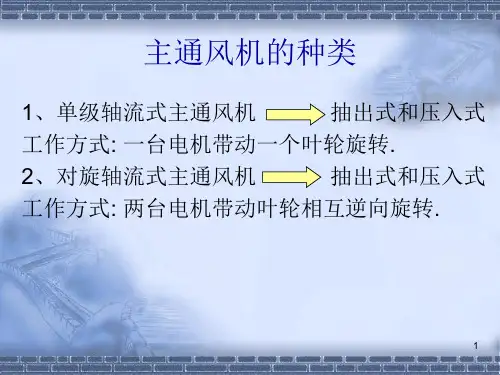

FBCDZ系列煤矿地面用防爆抽出式对旋轴流风机（包括FBCDZ54、FBCDZ60）（原BDK）是处于目前国内领先水平的最新节能型轴流式主通风机，它可应用于煤矿及金属矿、化学矿、隧道、人防工程的通风，也可广泛适用于冶金、化工、纺织、建材等各行业的通风换气。

二、风机型号表示方式
例：煤矿地面用防（隔）爆对旋抽出式轴流通风机
三、风机的特点
1、风机的结构特点：
（1）FBCDZ系列风机由集流器、一级主机、二级主机、扩散器、圆变方接头、消音器、扩散塔等部件组成，风机底座设有托轮，在预设的轨道上可沿轴向移动或非轴向移动，各部件用螺栓联接，便于检修。

（2）FBCDZ系列风机采用电机与叶轮直联方式减少了“S”型风道等通风阻力损失，提高了效率，也降低了“S”风道带来安全隐患及维护麻烦，提高了运转安全性。

（3）FBCDZ系列风机的两级工作叶轮按相反方向旋转，一、二级叶片互为导叶，无定式导叶片，减少了导叶的能耗，简化了结构，提高了效率。

（4）风机选配优质风机专用隔爆型电动机，电机置于具有一定耐压性的隔流腔内，使电机与矿井含瓦斯的风流相隔离，隔流腔设有与大气自动通风的风道，便于散热和导流。

这样既增加了
电机防爆性能，又有利于电机散热，从而增加了风机运行的安全性。

（5）风机叶轮回转部分，设置防摩擦火花的铜坏装置，以免叶片在高速旋转中与筒壁碰撞发生火花，引发事故。

（6）风机配置刹车装置，便于迅速反风，5分钟即可完成反风程序。

反风量达到正常风量的60%以上，符合《安全规程》要求。

（7）风机设置了不停机加油装置和排油装置，可在运行中加注润滑油，停机时，可将排油口盖打开消除废油。

（8）电机的轴承和定子绕组间预埋了测温元件，可在风机运行中显示其各部位温度。

（9）风叶片采用机翼扭曲形，气动性能好，高效区宽广，节能效果显著。

（10）叶片为可调节结构，可根据不同工况点调节叶片角度，保持风机在高效区运行。

2、风机的性能特点
（1）该系列属高效、节能、低噪、大风量的通风机。

（2）该系列风机的驼峰区狭窄且风压较平稳，气流喘振现象微弱，风流稳定。

（3）该系列风机高效区范围宽广，可适应矿井生产变化，通风参数改变时仍保持在较高效率情况下运行。

（4）根据生产需要，对旋风机也可单机运行，对旋风机比单机运转可增加风量45%-70%，增加风压100%-192%，与串联运转相比，风量增加约20%，风压增加约50%。

（5）风机采用反转反风，反风量可达正常风量的60%-80%。

3、风机配套专用部件叙述
（1）消音器
该系列消音器是为风机专门设计配套的消音装置，采用复式和消音墙组合结构，其消音技术为国内领先且应用到实践中降噪效果显著，解决了轴流风机出口噪音高的难题，从而保证用户有良好的环境。

在设计上充分考虑风机性能，优化消音器内部结构，使期阻力损失降到最低；制造工艺上考虑用户现场环境，采用防腐蚀措施。

（2）扩散塔
该系列扩散塔设计采用流线型，保证风流方向在改变过程中不突变，其作用一：改变风流方向，保护周围环境还可降低噪声；作用二：减少风机的动压损失，转化为有效静压，提高风机效率。

（3）在线监测预警系统
该系统能准确地反映和记录风机的运行曲线、风压、风量、风速、轴承和定子温度及电流、电压、振动等参数，并能记录存档和故障报警，可随时从微机中调出在三个月来的风机运行状况，属于国内先进技术。

（4）配套风机专用配电系统
该系统根据从《煤矿安全规程》要求和风机的特殊性进行专门设计，满足风机电机的各种保护（电机过载、失压、短路和其它保护），而且可实现风机反转反风。

（5）风门
该系列风机可根据用户需求配套不同形式风门。

一种为蝶阀加测试风道形式，一种为全封密式风门。

上述风门均可配自动控制系统，控制风门开、闭。

四、风机的安装、调试
1.集流器总成
2.一级主机体总成
3.二级主机体总成
4.防雨罩
5.扩散器总成
6.圆方过渡
7.消音箱
8.扩散塔
9.排水管
FBCDZ系列风机外型结构示意图
FBCDZ系列风机出厂时，分为集流器、一级风机、二级风机、扩散器、圆变方接头及扩散塔六件出厂。

机号NO25的，为了制做、运输方便，常把扩散器分为两节：
1、按风机规格处理好安装场地，保证场地有足够的空间，使抽出的风能顺畅到排入大气（有害气体不得直接排入大气）。

机座地面必须平整夯实，并铺设好钢轨。

2、风机须安装在煤矿风井的风同出口，并保证隔流腔换气管通大气，在负机与巷道接头处设置埋件以便固定巷道接头，不允许风机与回风井口直接对接，回风井口必须安设防爆门。

3、在安装前，必须对风机各部件进行检查：a、机件是否齐全；
b、叶轮转动是否灵活；
c、叶片与筒壁是否摩擦；
d、叶片装是否牢固；
e、叶片有无损伤。

发现问题要及时处理，绝不允许存在事故隐患。

4、安装时，把风机各部件按顺序吊至铺设好的钢轨上，在需要的地方垫好密封圈，用螺栓将各部件联接牢固，根据电动机使用说明书连接电源线和测温仪表线。

5、检查进排油路是否通畅，并注入二号二硫化钼锂基润滑油（或质量更优的润滑脂）。

6、检查各部件，安装正确后手动刹车无误，即可进行试运行。

7、经过长途动输或长期搁置不用的电机，在使用前必须测量定子绝缘电阻（绝缘电阻不得小于0.5光欧380V），经检查合格后方可接通电源，启动风机。

试运行时要经常观察电流、电压、电机定子和轴承温度。

五、风机的运行及维护
1、风机启动前，必须检查流道中是否有异物，以防启动后，风机的叶轮被异物碰撞，出现损伤。

2、风机启动前，请详细阅读启动说明书，电动机使用说明书，按要求操作启动设备，并按先一级、后二级的顺序依次启动风机，调整好旋转方向，保证风机的正常运行。

3、风机启动，并达到正常运转后要及时观察：a、电动机的电流是否超过额定电流；b、风机流道中是异常声音，发现问题要及时停机检查，待原因查明、故障排除后，方可进入正常动行的状态。

4、风机在使用过程中，应备有运行记录，系统到记录风机运行情况，其中包括：a、风机启动和停机时间、停机原因；b、环境温度、温度和大气压力；c、电机工作电压、工作电流、各个轴承的温度、电机定子的温度。

发现有超过指标的项目要立即停机检查；d、风机的风压、风量；e、电动机轴承加换二硫化钼锂基润滑油的时间、数量及牌号；f、定期检查中发现的异常情况；g、发生故障的详细内容及排除情况。

5、当需要反风时，先切断电源，制动手刹。

制动时要缓慢用力，不得一次用力闸死，等叶轮停止转动后方可进行反转，否则有可能烧毁电器设备。

6、风机在运行过程中，要按电机厂家说明书维护保养电机，适量加入二硫化钼锂基脂润滑油。

7、风机定期停机全面检查各个部件是否符合要求：
a、检查电动机的前后轴承。

发现问题要按型号更换轴承，并更换二硫化钼锂基润滑油。

b、检查叶片是否松动，叶片的安装角是否与原先设定的相同。

发现问题要及时处理。

c、叶片安装角的调整方法：根据风机的特性曲线及矿井的通风要求，选定所需要的安装角。

打开轮毂盖板，松开叶柄螺母，在轮毂鼓面的刻度上，按选定的安装角。

把叶片的前面对准刻度线，紧固叶柄螺母，锁紧螺母，盖好盖板，即调整完毕。

注意：叶片调整完毕，一定要检查各个叶片的安装角是否一致，否则要重新调整。

8、要经常检查测量仪表的可靠性以防温度计、电流表等失灵导致事故发生。

9、司机人员等经常进行检查，一旦发现有异常声响或有振动、升温等现象，应立即停机处理，故障排除后方可启动。

六、FBCDZ 系列风机的性能参数表 FBCDZ-4-1450r/min 性能参数表
系列型号 机号 电机型号 最高点功率kw 装配功率kw 风量范围m3/min 风压范围Pa 最高效率
FBCDZ54-4 1450r/min
12 YBF208S-4
112 2×75 14-37 3250-1300 85% 13 YBF208M-4
168 2×90 17-46.5 3800-1550 FBCDZ60-4 1450r/min 12 YBF208M-4
158 2×90 11.5-38 4100-1300 13 YBF315M-4 230 2×132 13.5-48 4700-1500 FBCDZ-6-980r/min 性能参数表
FBCDZ54-6
980r/min 12
YBF200L1-6 33.5 2×22 9-24.2 1500-600 85% 13
YBF225M-6 51 2×30 11.5-31.8 1750-700 14 YBF280S-6
76 2×45 14.8-39 2020-820
15
YBF280M-6
106 2×55 18-48 2340-950 YBF315S-6 2×75 16
YBF315S-6 140 2×75 22.2-58 2600-1020 17
YBF315L1-6 200 2×110 26.8-70 2900-1200 18
YBF355S-6 262 2×160 32-83 3300-1350 19
YBF355M1-6 348 2×185 36.5-98 3750-1580 20
YBF355M2-6 455 2×250 41.5-114 4130-1600 FBCDZ60-6
980r/min 12
YBF225M-6 48 2×30 7-23.5 1900-600 13
YBF280S-6 72 2×45 9.5-33 2200-700 14
YBF280M-6 105 2×55 12-41 2580-800 15
YBF315S-6 147 2×75 15-50.5 2900-900 16
YBF315M-6 204 2×110 17.5-60 3300-1050 17
YBF355S-6 275 2×160 21-73 3700-1200 18
YBF315M-6 370 2×220 25-88 4200-1350 19
YBF400S-6 485 2×280 30-102 4700-1500 20 YBF400M-6 625 2×355 35-120 5200-1650 FBCDZ-8-740r/min 性能参数表
性能参数表
φ630mm φ900mm φ1000mm φ1200mm φ1400m m φ1600mm φ1800mm 叶片功率13.3kw 21kw 30kw 36kw 43kw 51.5kw 74.7kw 空气流速32.1m/s 33.2m/s 33.8m/s 33.3m/s 31m/s 30.9m/s 32.6m/s
风量600.4m3/mi
n
1267.3m3/
min
1592.8m3/mi
n
2259.7m3/mi
n
2900.2m3/mi
n
3727.6m3/mi
n
4977.4m3/mi
n
轴向力矩45.4Nm 139Nm 180Nm 245Nm 419Nm 502Nm 728Nm
转动惯量0.0619kgm
2
0.53kgm2 0.704kgm2 1.16kgm2 2.56kgm2 3.69kgm2 5.12kgm2
离心力/基本负
载
2710N/bl 6550N/bl 7780N/bl 12100N/bl 7480N/bl 9930N/bl 12700N/bl 轴向力428N 743N 924N 1449N 1701N 2278N 3108N 轴向力/单位功
率
32.5N/kw 35.4N/kw 34.9N/kw 39.4N/kw 39.7N/kw 44.3N/kw 41.7N/kw 功率/基本负载 1.48kw/bl 3.5kw/bl 4.4kw/bl 6.15kw/bl 5.38kw/bl 6.44kw/bl 9.34kw/bl
体积能量比2580m3/hk
w
3340m3/hk
w
3020m3/hkw 3492m3/hkw 3816m3/hkw 4140m3/hkw 3816m3/hkw
噪声指标88Lp3mdB(
A)
78Lp3mdB(
A)
76Lp10mdB(
A)
76Lp10mdB(
A)
74Lp10mdB(
A)
76Lp10mdB(
A)
78Lp10mdB(
A)
电机功率15000w 22000w 30000w 37000w 45000w 55000w 75000w 重量640kg 1070kg 1270kg 1700kg 2360kg 2890kg 3900kg
FBCDZ-10-580r/min 性能参数表
FBCDZ54-10 580r/min 24 YBF355M -10 226 2×132 44-116 2080-820
85%
25 YBF355L -10 280 2×185 48-132 2200-900
26 YBF355L -10 338 2×200 55-143 2490-1010
27 YBF400-10 408 2×250 60-166 2660-1100
28 YBF450-10 480 2×280 69-185 2850-1170
29 YBF560-10 575 2×355 72-208 3030-1220
30 YBF630-10 690 2×400 83-228 3220-1300
31 YBF630-10 820 2×500 95-250 3400-1400
32 YBF630-10 950 2×630 102-278 3650-1430
33 YBF630-10 1100 2×710 110-302 3880-1580
34 YBF710-10 1277 2×800 122-332 4200-1680 36 YBF800-10 1783 2×900 150-405 4700-1900 38 YBF800-10 2227 2×1120 168-470 5250-2300 40 YBF900-10 2878 2×1450 192-550 5800-2350 FBCDZ54-10 580r/min
24 YBF315S-10 320 2×185 35-121 2600-800 25 YBF315M -10 385 2×220 42-138 2800-900 26 YBF315M -10 480 2×250 45-155 3000-1000 27 YBF450S-10 572 2×315 50-173 3250-1050 28
YBF560S-10 700 2×355 55-192 3500-1150 29 YBF560M -10 820 2×450 62-215 3800-1250 30 YBF630S-10 978 2×560 70-238 4000-1280 31 YBF730S-10 1170 2×630 80-260 4300-1400 32 YBF800S-10 1360 2×750 82-285 4600-1500 33 YBF800-10 1575 2×900 90-320 6300-1750 34
YBF800-10
1910
2×1000
100-350
6700-1800
FBCDZ-12-470r/min 性能参数表
FBCDZ54-12 470r/min
33 YBF710-12 680 2×400 95-256 2850-1180 85%
34 YBF710-12 760 2×450 101-280 3080-1210 35
YBF800-12 900 2×500 108-310 3160-1320 36 YBF800-12 1030 2×560 121-332 3400-1400 37 YBF800-12 1200 2×710 135-365 3555-1390 38 YBF900-12 1360 2×800 148-396 3720-1450 39 YBF900-12 1550 2×900 156-425 4000-1580 40 YBF1000-12 1790 2×1000 170-458 4250-1600 FBCDZ54-12 470r/min
33 YBF630-12 788 2×450 68-250 3600-1100 34
YBF630-12 940 2×560 72-275 3700-1200 35 YBF710-12 1130 2×630 75-310 4000-1300 36 YBF800-12 1208 2×710 85-335 4200-1350 37
YBF800-12
1450
2×800
96-360
4400-1400
38 YBF800-12 1630 2×900 103-390 4600-1450
39 YBF900-12 1820 2×1100 110-420 4800-1500
40 YBF900-12 2180 2×1200 125-460 5100-1600
41 YBF1000-12 2380 2×1400 136-490 5400-1700
42 YBF1200-12 2680 2×1500 148-520 5600-1800
七、FBCDZ系列风机的性能曲线图
FBCDZ系列风机的无因次曲线图
FBCDZ系列风机的性能曲线图。
