应用“平法”计算剪力墙钢筋量

应用“平法”计算剪力墙钢筋量

平法概括来讲，是把结构构件的尺寸和配筋等按照平法整体表示方法制图规则整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。平法的基本要点就是：一是平面表示；二是整体标注。

剪力墙是高层建筑中很常用的结构。剪力墙是建筑工程中一种很常见的构件，它是以钢筋为骨架，用混凝土浇注起来的一种特殊墙体（竖向构件）。剪力墙结构体系有很好的承载能力、整体性和空间作用，比框架结构有更好的抗测力能力。因此，可建造较高的建筑物。下面结合平法介绍剪力墙的钢筋算法：

一、剪力墙需计算及考虑因素

剪力墙分为墙身、墙柱（暗柱和端柱）和墙梁（暗梁和连梁）考虑因素：①墙身：水平钢筋，垂直钢筋，拉接钢筋。②墙柱：纵筋，箍筋，拉接钢筋。③墙梁（暗梁、连梁）：纵筋，箍筋，拉接钢筋。④洞口加强筋

二、墙身钢筋计算

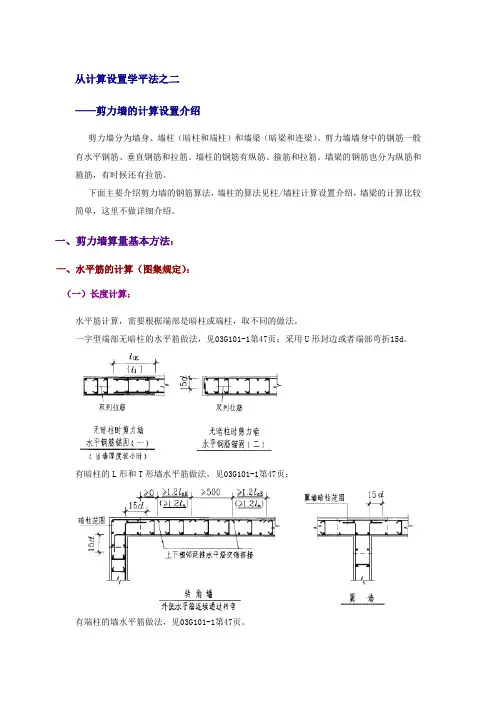

1、水平筋（长度、根数）计算

带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱、梁或锚固在柱、梁内。从预算角度出发，墙身端部构件就分为暗柱 (翼柱、暗柱、角柱)和端柱两种，影响墙身水平筋的长度。

（1）一字型端部无暗柱的水平筋，见03g101-1第47页；采用u形封边或者端部弯折15d。

内（外）侧钢筋＝墙长-保护层+弯折（15d/个）水平钢筋根数＝[（层高－间距）/间距+1]*排数（暗梁、连梁墙身水平筋照设) （2）有暗柱的l形和t形墙水平筋，见03g101-1第47页

外侧钢筋连续通过：外侧钢筋长度＝墙长-保护层（端部时应加弯折）内侧钢筋＝墙长-保护层+弯折（15d/个）水平钢筋根数＝[（层高－间距）/间距+1]*排数（暗梁、连梁墙身水平筋照设）外侧钢筋不连续通过：转角设搭接40d(各自弯折20d)

（3）有端柱的墙水平筋，见03g101-1第47页。

外侧钢筋连续通过：外侧钢筋长度＝墙长-保护层

内侧钢筋＝墙净长＋锚固长度（lae/个）

锚固长度：弯锚长度=0.4lae +15d（或lae）

端柱净宽≥lae时，直锚长度=lae

水平钢筋根数＝[（层高－间距）/间距+1]*排数

注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。

（4）基础层中的水平筋和拉筋不能漏算

2、竖向钢筋（长度、根数）计算

基础插筋，见04g101-3第32页

基础插筋长度=弯折长度a+竖直锚固长度h1+搭接长度lae（注：如采用焊接时，搭接长度为500）

墙身纵筋长，见04g101-3第48页

首层墙身纵筋长度＝基础插筋＋层高（扣洞口高+15*d*2）＋伸

入上层的搭接长度(1.2lae)

中间层墙身纵筋长度＝层高（扣洞口高+15*d*2） +1.2lae（与上层钢筋的搭接）

顶层竖向钢筋= 层高（扣洞口高+15*d*2）+lae

（3）墙身竖向钢筋根数＝（墙净长－间距）/间距+1

[墙身竖向钢筋从暗柱、端柱边(水平筋间距的1/2)开始布置]

3、墙身拉筋（长度、根数）计算

（1）拉筋长度＝墙厚－2*保护层+max(75+1.9d，11.9d)*2+2d （2）根数＝(墙面积－门洞总面积－暗柱所占面积－暗梁面积－连梁所占面积)/(横向间距*纵向间距)

三、墙柱（暗/端柱）钢筋计算

暗柱(翼柱、暗柱、角柱)并不是剪力墙墙身的支座，其本身是剪力墙的一部分，墙暗柱与墙身本身是一个共同工作的整体，不是几个构件的连接组合。

端柱、小墙肢的竖向钢筋与箍筋构造与框架柱相同。

暗柱竖向钢筋可参考墙身竖向筋构造。

竖向筋根数=墙身净长－1个竖向间距(或2*50)/竖向筋间距+1

四、连梁钢筋计算

1、连梁主筋长度＝洞口宽度＋左右两边锚固值

端部锚固值=0.4lae+15d

中间锚固值= max（lae,600）

（1）端部洞口连梁主筋长度＝洞口宽度＋max（lae,600）

+(0.4lae+15d)

（2）单洞口（单跨）连梁主筋长度＝洞口宽度＋2×max （lae,600）

（3）双洞口（双跨）连梁主筋长度＝双洞口宽度（含洞口中间墙宽）＋2×max（lae,600）

2、箍筋根数:

（1）中间层连梁箍筋根数：

[ (洞口宽－50*2)/箍筋配置间距+1] *排数

（2）顶层连梁箍筋根数（两端为直锚时）：

{ [（洞口宽－50*2)/箍筋配置间距+1]+[(连梁锚固段－100)/150+1]*2 } *排数

（3）顶层连梁箍筋根数（两端为弯锚时）：{ [（洞口宽－50*2)/箍筋配置间距+1 ]+[(端支座宽－100)/150+1]*2} *排数（4）顶层连梁箍筋根数（一端为直锚，另一端为弯锚时）：{[（洞口宽－50*2)/箍筋配置间距+1]+(端支座宽－100)/150+1] +[(连梁锚固段－100)/150+1]} *排数

3、拉接钢筋根数=排数*（洞口宽-100）/(2*箍筋间距)

四、暗梁钢筋计算

暗梁是墙体里面的一条加筋带,当墙上暗梁配置了侧面纵筋，在计算墙体水平分布钢筋布置根数时应扣除暗梁的高度，其暗梁的侧面纵向钢筋长度计算同墙水平分布钢筋。

1、纵筋长度

（1）暗梁与端柱相连接，暗梁主筋锚固起点应当从端柱的边缘算起

暗梁纵筋长度=暗梁净长+两端锚固（直锚、弯锚）

（2）暗梁(或边框梁)纵筋锚固同剪力墙水平分布筋,但墙顶上部纵筋伸至构件外侧纵筋内侧后向下弯折≧lae, ≧la. (若墙的两端无端柱时，则暗梁的纵筋伸至自身所附墙的端部-2*保护层后弯折15*d即可;有端柱时0.4 lae+15d)

2、拉接钢筋根数=暗梁净长/ (2*箍筋间距)

3、箍筋根数=(暗梁净长-2*50)/ 间距+1
