打印机维修手册：T1100部件手册
T1 T2 打印机快速安装手册说明书
QUICK INSTALL 快速安装 北京炜煌科技发展有限公司Beijing Bright Technology Development Co.,Ltd快速安装手册●打印机各部件一览 Printer Parts Names1.纸仓盖 Paper Case Cover2.机头盖 Panel3.SEL 键 SEL Button4.LF 键 LF Button5.纸仓 Paper Case6.色带/打印头 Ribbon/ Printer head7.指示灯 Indicator Light 8.备用接口 Reserve Case 9.数据接口 Interface Connector 10.电源接口 Power Connector按钮开关的操作及指示灯打印机上电后电源指示灯保持常亮状态，状态指示灯常亮为正常待机状态，即在线，打印机可接收数据，不亮为离线状态，不能接收数据。
热敏型打印机缺纸时灯闪，不能接收数据。
SEL 键切换打印机在线离线，离线状态下LF 键为走纸键。
自检测方式打印机上电之后，按SEL 键使打印机离线(新针打和热敏型省略此步骤)，按住LF 键不放，接着按下SEL 键，同时放开LF 键和SEL 键，即打出自检条。
Operation SpecificationAfter turning on the printer, the indicator light is on, shows that the printer is online, and it is ready to receive data. The light is off, shows that the printer is offline, and it can not receive data. When the light flash to show the paper is lacking, and the printer can not receive data.The SEL button can switch online or offline status. When the printer is offline, press the LF button, and the printer will feed paper.The Self TestTurn on the printer, press the SEL button to make printer offline (when use new dot matrix printing and thermal printing model, no need to refer this step), press the LF button, and don ’t release, then press the SEL button, and then release the both two buttons at the same time,and then the printer will print out the self-check scrip.快速安装手册●尺寸 SizeWH-T1/T2型尺寸 Product Size:外形尺寸：Outline Dimension： 180mm×110mm×90mm 挂孔孔距：Installation Hole Distance： 93.5mm●安装 Installation安装方法：打印机挂在设备上。
M10 快速安装指南说明书
QUICK INSTALL 快速安装 北京炜煌科技发展有限公司Beijing Bright Technology Development Co.,Ltd●打印机各部件一览 Printer Parts Names1.滚轴 Platen Roller2.纸仓盖 Paper Case Cover3.纸卷 Paper Roll4.纸仓开关 Lock5.电源开关 Power Button6.指示灯 Indicator Light7.LF 键 LF Button8.WIFI 复位键 Reset Button9. USB 接口 Interface Connector 10.充电电源接口 Power Connector 11.电池 Battery 12.背夹 Clip按钮开关的操作及指示灯开机：打印机按住电源开关3秒钟，电源打开。
工作状态指示灯闪亮。
少于3秒钟电源不动作。
关机：在开机状态，按压电源开关3秒钟，电源关闭，工作状态指示灯熄灭。
少于3秒钟电源不动作。
走纸：按压走纸键（LF 键），按下开始进纸，放开停止进纸。
自检测方式关机状态下按压走纸键（LF)键，然后开机，可以打印自检。
Operation SpecificationAfter press the power button and hold on for 3 seconds, then the power is on. The status indicator flashes. In the power-on state, press the power button and hold on for 3 seconds, then the power is off. The status indicator light turns off.Press the paper feed button (LF button), the printer starts feeding paper. If release the button, it will stop feeding paper.The Self TestIn the power-off state, press the paper feed button (LF button), notrelease and power on. Then the printer will print self-check scrip.●尺寸 SizeWH-M10型尺寸 Product Size:外型尺寸 Outline Dimension: 134mm×86mm×56.7mm 打印纸规格 Paper Size：纸类型 Paper Type厚度Thickness宽度width纸卷直径Diameter热敏纸Thermal Paper0.06-0.08mm57±0.5mm Max 50mm●安装Installation安装方法：1、装电池，将电池下端两个卡位插入打印机内，并用力将另一端扣入即可。
Color Laserjet CP1210-1510 系列打印拆机手册
卸下 150 页进纸盒，然后小心地使打印机正面朝上。 注意： ADF 和扫描仪盖板并没有固定， 在将打印机正面朝上放置时盖板可能会突然打开。 在将打印机正面朝上放置时，请始终支撑 ADF 和扫描仪盖板。 注意：碎屑可能会划伤或损坏打印机的背面。在您将打印机正面朝上放置之前，请取走工 作台上的碎屑。如果可能，请将打印机放置在干燥清洁的布上以免出现划伤和损坏。
静电放电
注意：
有些部件对静电放电（ESD）非常敏感。拆卸产品部件时，请注意查看 ESD 提
示。请务必在防 ESD 工作台或保护垫上进行维修。如果没有防 ESD 工作台或保护垫，接触 ESD 敏感部件时，请首先触摸钣金机壳，让自己接地放出静电。 将 ESD 敏感部件从打印机上卸下后，请将它们放入 ESD 袋中，以起到保护作用。
4 第 6 章
拆卸和更换
ENWW
维修前
• • • • • • 从打印机中取出所有介质。 关闭电源开关。 拔下电源线和接口电缆。 将打印机放在 ESD 垫上（如果有）。如果没有防 ESD 工作台或保护垫，接触 ESD 敏感 部件时，请首先触摸钣金机壳，让自己接地放出静电。 卸下硒鼓。请参阅“卸下硒鼓”部分。 卸下纸盒 2。
HP Color LaserJet CP1210和CP1510系列打印机 拆机手册
1 第 6 章
拆卸和更换
ENWW
6
拆卸和更换

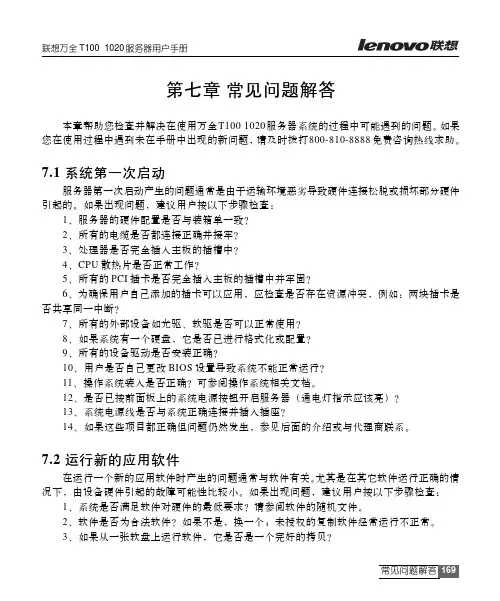

联想万全 T100 1020 服务器用户手册说明书
第七章常见问题解答本章帮助您检查并解决在使用万全T100 1020服务器系统的过程中可能遇到的问题。
如果您在使用过程中遇到未在手册中出现的新问题，请及时拨打800-810-8888免费咨询热线求助。
7.1 系统第一次启动服务器第一次启动产生的问题通常是由于运输环境恶劣导致硬件连接松脱或损坏部分硬件引起的。
如果出现问题，建议用户按以下步骤检查：1、服务器的硬件配置是否与装箱单一致？2、所有的电缆是否都连接正确并接牢？3、处理器是否完全插入主板的插槽中？4、CPU散热片是否正常工作？5、所有的PCI插卡是否完全插入主板的插槽中并牢固？6、为确保用户自己添加的插卡可以应用，应检查是否存在资源冲突，例如：两块插卡是否共享同一中断？7、所有的外部设备如光驱、软驱是否可以正常使用？8、如果系统有一个硬盘，它是否已进行格式化或配置？9、所有的设备驱动是否安装正确？10、用户是否自己更改BIOS设置导致系统不能正常运行？11、操作系统装入是否正确？可参阅操作系统相关文档。
12、是否已按前面板上的系统电源按钮开启服务器（通电灯指示应该亮）？13、系统电源线是否与系统正确连接并插入插座？14、如果这些项目都正确但问题仍然发生，参见后面的介绍或与代理商联系。
7.2 运行新的应用软件在运行一个新的应用软件时产生的问题通常与软件有关。
尤其是在其它软件运行正确的情况下，由设备硬件引起的故障可能性比较小。
如果出现问题，建议用户按以下步骤检查：1、系统是否满足软件对硬件的最低要求？请参阅软件的随机文件。
2、软件是否为合法软件？如果不是，换一个；未授权的复制软件经常运行不正常。
3、如果从一张软盘上运行软件，它是否是一个完好的拷贝？1694、如果从光盘上运行软件，光盘是否有污损？5、如果从一个硬盘驱动器上运行软件，软件的安装是否正确？是否遵循所有的操作并安装了所有的文件？6、设备驱动程序安装是否正确？7、软件的配置是否正确？8、是否正确地使用软件？9、如果这些项目都正确但问题依然存在，请与软件商的客户服务代表联系。
理光复印机维修手册大全
3.更换热敏电阻。
4.更换BCU。
SC471
转印带原位出错
转印带接触电机开启后，转印带原位传感器没有从高改变到低(原位)或反之亦然。
·转印带单元放置不当
·转印带HP传感器和/或转印带放置传感器不良
·转印带接触电机不良
·转印带单元有问题
1.关开主开关。
2.复位转印带单元。
3.清洁或更换转印带原位传感器和/或转印带放置传感器。
2.检查LD定位电机上传感器执行器的位置。
3.更换LD定位电机。
4.更换LD原位传感器。
5.检查和或更换PSU。
SC号
项 目
定 义
可能的原因
相关SC
故障诊断程序
类型
SC285
线位置的调整(MUSIC)出错
线位置调整连续3次失败。
·由于用于调整的图形的图像浓度不够导致图形取样出错。
·由于图形上灰尘、OPC损坏、掉落到转印带上的色粉、脏的或不良ID传感器，线位置取样调整不一致。
·高电压提供板不良(T/PA/CL)
·转印带损坏
·转印单元
·高压提供板电缆损坏
·BCU和高电压提供板之间电缆损坏
·BCU不良
1.关开主开关。
2.检测转印单元，若发现有任何东西坏了，更换皮带和/或转印单元。
3.更换高电压提供板(T/PA/CL)。
4.检查和/或更换高压提供电缆。
5.检查和/或更换BCT和高电压提供板之间的dc电缆。
1.产开庆开在。
2.检查和解决导致低图像浓度的问题。
3.清洁或更换转印带和或ID传感器。
4.更换PCU或清洁导致色粉掉落到转印带的显影单元。
SC370
TD传感器
epson打印机维修技术手册第二部
一：清EEPROM 及其它面板操作速查(打印机内存全清)1.针打系列LQ-300k+换行／换页＋进纸/退纸+暂停＋电源LX-300+换行／换页＋进纸/退纸+暂停＋电源LQ－580K ：换行／换页＋进退纸+暂停＋电源.LQ-630K ：清EEPROM：换行／换页＋进退纸+暂停＋电源. 设置： 进纸/退纸 + 暂停 + 电源键盘锁定： 换行／换页 + 暂停 + 5秒以上，响二声。
解锁： 进纸/退纸 + 换行／换页 ＋ ON.LQ-670K：高速＋切纸电＋源LQ-680K :换行／换页＋进纸/退纸+暂停＋电源LQ-1600K3/K3＋，2600K字体＋切纸＋电源LQ-1600K4/K4+字体＋切纸＋电源LQ-2600K字体 + 切纸 + 电源DLQ-1000KLine Feed + Form Feed + Micro Adjust ↓ + 电源DLQ-3000K清EEPROM ：Selec Type + Paper Select + Pause ＋ 电源DLQ-3500KLF/FF + Load/Eject + Pause + 电源2.喷墨系列COLOR切换 + 字体 + 进/退纸 + 暂停＋电源COLOR II切换+暂停+进纸+彩清洗＋电源中国专业办公技术论坛h t t p ://w w w .o a c h n .n e tCOLOR 300进纸+清洗+电源， 再按清洗10秒COLOR 400/440/460进纸灯闪几秒后，按 1、 进/退纸清EEPROM 2、 清洗10秒，清废墨计数器COLOR 500进纸 + 黑头清洗 + 彩头清洗 + on ，再按进纸键3秒COLOR 600/640/66O/670进纸+清洗+电源 缺纸灯闪5秒后，再按1、进/退纸清EEPROM及timer IC2、清洗10秒，清废墨计数器COLOR 800／850初始化：进纸＋黑头清洗＋彩头清洗＋ON ，松手再按彩头清洗10秒COLOR 1520K切换＋进／退纸＋换行／换页＋微调↑+ 电源COLOR 3000暂停 + 换行/换页 + 微调↓ + 电源SP870/1270进/退纸 + 清洗 + on 然后按1、 /退纸清EEPROM及timer IC2、 清洗10秒，清废墨计数器SP 950:Paper + Roll paper + on 1. Paper (EEPROM)SP 2100/2200Paper + Roll paper + on 1. Paper (EEPROM)MJ－510进/退纸 + 清洗 + on 松手后再按进/退纸10秒至进纸灯和缺墨灯闪MJ-850切换 + 暂停 + 电源, 再按进/退纸至省墨灯与暂停灯闪烁，再按切换MJ-1000切换 + 省墨/压缩 + 进/退纸 + 暂停 + 电源MJ-1500K/K＋切换＋微调↓＋暂停＋换行／换页＋ONproxl(xl+) alt +font+load/eject+pause+开机stylus1000 切换+省墨/压缩+进纸/退纸+暂停+开机中国专业办公技术论坛h t t p ://w w w .o a c h n .n e tEPSON 彩喷机需清零的机型分以下几种：1。
