多功能校准仪校准结果不确定度评定
温度变送器校准结果测量不确定度评定

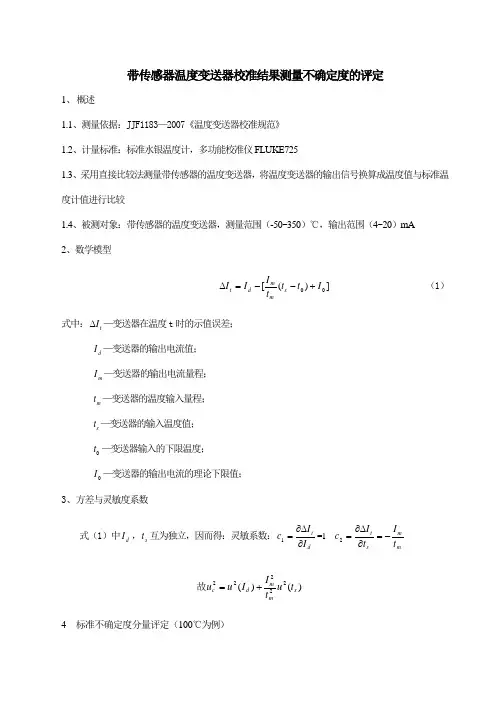

带传感器温度变送器校准结果测量不确定度的评定1、 概述1.1、测量依据：JJF1183—2007《温度变送器校准规范》 1.2、计量标准：标准水银温度计，多功能校准仪FLUKE7251.3、采用直接比较法测量带传感器的温度变送器，将温度变送器的输出信号换算成温度值与标准温度计值进行比较1.4、被测对象：带传感器的温度变送器，测量范围（-50~350）℃，输出范围（4~20）mA 2、数学模型])([00I t t t I I I s mmd t +--=∆ （1） 式中：t I ∆—变送器在温度t 时的示值误差；d I —变送器的输出电流值；m I —变送器的输出电流量程； m t —变送器的温度输入量程；s t —变送器的输入温度值； 0t —变送器输入的下限温度；0I —变送器的输出电流的理论下限值；3、方差与灵敏度系数式（1）中d I ，s t 互为独立，因而得：灵敏系数：d t I I c ∂∆∂=1=1 mm s t t It I c -=∂∆∂=2 故)()(22222s mmd ct u t I I u u +=4 标准不确定度分量评定（100℃为例）4.1、标准水银温度计读数分辨力（估读）引入的标准不确定度)(1b t u ，用B 类标准不确定度评定。
标准水银温度计的读数分辨力为其分度值的1/10，即0.01℃，则不确定度区间半宽为0.01℃，按均匀分布计算，)(1b t u =≈0.006℃4.2、由恒温槽温场不均匀引入的标准不确定度)(2b t u ，用B 类标准不确定度评定。
恒温槽温场最大温差为0.02℃，则不确定度区间半宽为0.01℃,按均匀分布处理。
)(2b t u ＝0.01/≈0.006℃4.3、恒温槽温度波动引入的标准不确定度)(3b t u ，用B 类标准不确定度表示。
恒温槽温场稳定性为0.04℃/10min,则不确定度区间半宽为0.02℃,按均匀分布计算，)(3b t u ＝0.02/≈0.012℃4.4、标准水银温度计读数时视线不垂直引入的不确定度)(4b t u ，用B 类不确定度评定。
29.温度变送器检定校准结果测量不确定度评定报告
陕西XXXX技术有限公司温度变送器检定/校准结果测量不确定度评定报告编制：______________审核：______________批准：______________2020年06月06日检定/校准结果测量不确定度评定报告一、槪述1、预评估对象：温度变送器，181350336 （西安西楚）2、检定方法:JJF 1183-2007《温度变送器》3、检定项目:示值误差4、检左环境：温度21°C；湿度52ERH5、检泄用计量标准器：二等标准舘电阻温度计二、测虽结果不确左度的评立1、检左方法及原理按JJF1183-2007《温度变送器校准规范》要求，按直接测量法进行测量。
被测对象为分辨力为1°C的仪表：规格为PtlOO分度、测虽:范囤为（-50〜80） °C、输出信号为（4〜20） mA,最大允许误差△尸±0. 5WFS二±0. 65°C。
2、数学模型—— A _-广（一G+观--式中：AA, --------- 各•被校点的测量误差，mA或V；石 ----- 被校点实际输出的平均值，mA或V：A”---------- 变送器的输岀量程，mA或V：t m ----- 变送器的输入量程，°C；A o ---------- 变送器输岀的理论下限值，mA或V：t------ 标准温度计测得的平均温度值，’C；山 ----- 变送器输入范围的下限值，°C：3、标准不确泄度分量3. 1输入量石的标准不确定度评泄“（兀）输入量石的标准不确左度可采用测量重复性进行评左，在50C点进行连续10次测量, 得到如卜-结果：16. 307mA^ 16. 308mA、16. 308mA、16. 307mA、16. 307mA、16. 307mA、16. 307mA、16. 308mA. 16. 308mA 、16. 308mA* 其标准偏差计算如下:=0.0002/M3. 2输入量7的标准不确左度评泄《（；） 3. 2. 1标准器测量恒温场时引入的不确定度"S ）多功能校验仪在配用二等标准钳电阻温度计时，证书上给出的测量误差为o.orc, 隹0. 10°C,七2。
仪器仪表测量不确定度评定方法
仪器仪表测量不确定度评定方法摘要：测量不确定度指对测量结果的可信性、有效性的不能确定的程度，用来表征测量结果与真值的接近程度。
以计量校准中常用的示值误差型仪器仪表为例，结合其计量过程中使用的数学模型进行理论推导，得到其相对不确定度的计算模型。
以数字多用表代表同类型被检仪器仪表，以多功能校准仪为校准装置，进行计量校准试验、数据处理及不确定度评定。
关键词：仪器仪表；测量；不确定引言实际调查发现，用5720A型多功能校准源检定2000型数字多用表（设定为5位半显示模式）的直流电流10mA量程的10mA点时，扩展不确定度U95=0.0004mA，有效自由度νeff=69。
1.测量仪器的准确度我国以及国际上对于测量仪器准确度的划分，从来是既有“级”，也有“等”。
而且在测量不确定度的估算中，针对不同的等与级有不同的估算方法。
但是对测量器的定性评定中，往往还必须使用“等”和“级”的概念，因为这样十分方便、实用。
等与级之间的原则区别在于“级”根据示值误差确定，表明示值误差的档次；“等”根据扩展不确定度确定，表明测出的实际值扩展不确定度的档次。
所谓按等使用即按该计量器具检定证书上给出的实际值使用。
这时其系统误差最大的可能值为实际值的扩展不确定度。
所谓按级使用，即按该计量器具的标称值使用。
这时其系统误差最大的可能值为该级的标称值偏离其实际值的允许误差。
“等”与“级”的给出能反映计量器具计量学性能的总的水平，但不能用它直接表示使用该计量器具进行测量的准确度。
因此测量结果的不确定度中，其不确定度分量绝不止这一项，而往往还有其他的分量要与之合成。
例如：量块的要求中有中心长度的偏差，测量面的平面度及平行度，工作面的研合性，中心长度的稳定性；衡器要求水平误差，鉴别力，灵敏度。
用绝对误差的形式给出测量器具允许误差的情况下，级别的表示有：1）拉丁文大写字母：A，B，C，M，F；2）罗马数字：I，Ⅱ，Ⅲ；3）阿拉伯数字：0，1，2，3。
5520A型多功能温度校准仪校准结果测量不确定度评定
5520A型多功能温度校准仪校准结果测量不确定度评定张敏;姜虹
【期刊名称】《内蒙古电力技术》
【年(卷),期】2010(028)0z2
【摘要】对用5520A型多功能温度校准仪作为主标准器对数字式测温仪进行校准的原理和测试过程进行了介绍,并对测量结果的不确定度进行了评定,实现了对数字式测温仪的量值校准.
【总页数】3页(P104-106)
【作者】张敏;姜虹
【作者单位】内蒙古电力科学研究院,内蒙古,呼和浩特,010020;内蒙古电力科学研究院,内蒙古,呼和浩特,010020
【正文语种】中文
【相关文献】
1.多功能校准仪校准结果不确定度评定 [J], 谢秀飞;王晓晅;田海东;张翼飞;袁童生
2.多功能校准源5520A在温度指示调节仪表校准中的应用 [J], 张江超
3.数字多功能校准仪示值误差的测量不确定度评定与表示 [J], 王月华;谢永平
4.5520A型多功能温度校准仪校准结果测量不确定度评定 [J], 张敏;姜虹
5.环境试验设备温度偏差校准结果测量不确定度评定 [J], 田唯学;文丽松;庞景宇因版权原因，仅展示原文概要，查看原文内容请购买。
