嘉惠通防撞摆闸速通门说明书

合集下载

速通门使用说明书

速通门使用说明书

速通门使用说明书Operating InstructionsEG 系列产品EG series products2015.04目录1.产品 (4)1.1关于文件 (4)1.2产品描述 (4)1.3符合的规范法规 (4)1.4产品标识与标志 (5)1.5 外观 (5)2.性能与功能 (7)3.安装指导说明 (8)3.1包装和存储 (8)3.2设备运输 (8)3.3布线与安装基础 (9)3.4读卡器或其他识别装置的安装 (10)3.5 初次上电启动 (11)3.6 调试 (12)3.6.1调试一般过程 (12)3.6.2 功能测试 (12)4.日常使用操作 (12)4.1刷卡进出 (12)4.1.1防尾随 (14)4.2连续进出 (14)4.3紧急放行 (15)4.4禁行 (16)4.5结果指示灯颜色说明 (16)4.6 反馈信号 (17)5.常见故障与简单保养维修 (17)5.1故障与维修列表 (17)5.2简单保养 (17)6.附录 (19)6.1常用接线图 (19)7 回收处置 (20)7.1 包装处理 (20)7.2 废旧设备的处理 (20)ENGLISH VERSION (21)1.About this document (22)1.1 Content and purpose (22)1.2 PURPOSE FOR USE (22)1.3 Directives and guidelines (23)1.4 Product labeling (24)1.5 Construction (24)2. Technical data (25)3. Installation (26)3.1 Packaging and storage (26)3.2 Moving (26)3.3 Cabling and electrical installation (26)3.4 Installation of card readers or other identify devices (28)3.5 Behavior first set-up power on (29)3.6 Commissioning (30)3.6.1 Commissioning sequence (30)3.6.2 Function test (30)4.Operation for use (30)4.1 swiping card entry/exit (30)4.1.1 Anti-trail (32)4.2 Permanent entry/exit (32)4.3 Emergency release (33)4.4 Block (34)4.5 The color of the access signal light (34)4.6 The feedback signal (35)5. Error checklist and maintenance plan (36)5.1 Error checklist (36)5.2 Maintenance plan (36)6.The appendix (37)6.1 connection diagram (37)7 Disposal (38)7.1 Disposal of the packaging (38)7.2 Disposal of old unit (38)1.产品1.1关于文件本文件用于速通门EG系列产品的操作和使用。

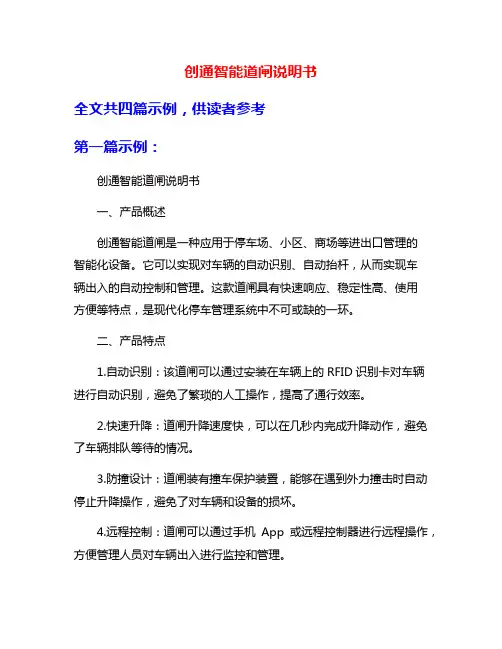

创通智能道闸说明书

创通智能道闸说明书

创通智能道闸说明书全文共四篇示例,供读者参考第一篇示例:创通智能道闸说明书一、产品概述创通智能道闸是一种应用于停车场、小区、商场等进出口管理的智能化设备。

它可以实现对车辆的自动识别、自动抬杆,从而实现车辆出入的自动控制和管理。

这款道闸具有快速响应、稳定性高、使用方便等特点,是现代化停车管理系统中不可或缺的一环。

二、产品特点1.自动识别:该道闸可以通过安装在车辆上的RFID识别卡对车辆进行自动识别,避免了繁琐的人工操作,提高了通行效率。

2.快速升降:道闸升降速度快,可以在几秒内完成升降动作,避免了车辆排队等待的情况。

3.防撞设计:道闸装有撞车保护装置,能够在遇到外力撞击时自动停止升降操作,避免了对车辆和设备的损坏。

4.远程控制:道闸可以通过手机App或远程控制器进行远程操作,方便管理人员对车辆出入进行监控和管理。

5.耐用稳定:该道闸采用高品质的材料和先进的制造工艺,具有较强的耐用性和稳定性,长时间使用不易出现故障。

6.智能化管理:该道闸可以与停车管理系统进行联动,实现车辆自动识别、收费等功能,提高了停车管理的智能化水平。

三、安装使用说明1.安装要求:道闸应安装在平整牢固的地面上,避免地面倾斜和不平整造成道闸不稳定。

需要保证道闸和互锁设备之间的安全距离,以确保人员和车辆的安全。

2.电源接入:道闸需要接入稳定的电源供电,电源线应按照规范要求进行接线,避免电路短路或漏电等情况发生。

3.防雷保护:为了保护道闸设备免受雷击的损害,建议安装避雷装置,并定期维护和检查,确保道闸设备的安全运行。

4.操作说明:道闸可以通过手动操作、远程控制或自动识别等方式进行操作,使用人员需按照操作说明书进行正确操作,避免误操作导致设备故障。

5.维护保养:道闸设备需要定期保养和维护,包括检查传动系统、电路连接、防撞装置等部件,及时发现并处理问题,确保设备的正常运行。

四、常见问题及解决方法1.道闸无法升降:检查电源供电是否正常,检查传动系统是否受阻或损坏,及时清理或更换受损零部件。

摆闸使用说明书(A4)

摆闸使用说明书(A4)

摆闸使用说明书深圳嘉讯通电脑技术有限公司机芯如图,摆闸机芯主要由电机、主轴、限位块、限位开关、光电开关驱动板组成。

光电开关主轴驱动板限位开关限位块光电开关停止位限位1限位2主轴下端与电机联接,上端与限位块联接;限位开关的四个轴承触点与限位块一一接触,限位块每一层都有对应的限位开关。

如图,从上往下,与第一层对应是限位开关X ,第二层为限位开关A ,第三层是限位开关B ,第四层是限位开关C 。

当限位开关活动到X1、X2、X3等最大半径位置时,处于闭合状态;当活动到A 、B 、C 等最小半径位置时,限位开关处于断开状态。

摆闸处于关闭状态时,限位开关B 断开(轴承触点落在图中B 位置),其余三个限位开关都闭合(触点落在最大半径位置上,分布在右图所示直线上)。

当摆闸接收到开闸信号后,电机开始旋转(以逆时针计),限位开关X 开始由X1位置过渡到直线L 所示区域,并且由闭合转为断开,其余三个也作出相应的变化。

当到达X2所示位置时,限位开关X 闭合,C 断开,摆闸驱动板接收到些信号时,电机停止转动;当最后一对光电开关检测到行人已经通过时(或在默认时间内未检测到行人的通过信号,),电机开始反转,直到初始状态。

X1X3X2X1X2X3 ABCBL限位块机芯示意图驱动板联机网口G 1G 2G N D A L A R M 12V I R 5G N D X A B C G N DG N D I R 412V G N D 12V G N D I R 212V G N D I R 112V C O M K 2K 1R E D A C 220V电源输入地N 1L 1地W V U变压器马达公共出向进向红线黄线白线报警信号输出1#开闸信号输入主板调节电机速度旋钮地反向正向公共非法信号输入红灯信号输出 2#绿灯信号输出 1#绿灯信号输出公共端C O U N T 消防信号输出2#开闸信号输入公共端C O M A U X A L M 公共端I R 31#红外信号输入2#红外信号输入3#红外信号输入4#红外信号输入5#红外信号输入A L M K 1K 2A U M I R 1I R 2I R 3I R 4I R 5A 左B 中C 右加速空气开关接地绿灯1#绿灯2#公共端红灯开闸1#开闸2#公共端手动非法公共端红外1#红外3#红外5#红外-红外+左向限位公共端加速限位中间限位右向限位加速限位左向限位中间限位右向限位公共端摆闸联动网线水晶头压法:如上图所示:1#绿灯信号输出:用于联接LED指示灯(位于箱体上盖),当刷合法卡时,有绿色箭头指示。

无刷圆弧速通门多奥产品安装布线施工说明书(1400长2019版)

无刷圆弧速通门多奥产品安装布线施工说明书(1400长2019版)

无刷圆弧速通门多奥产品安装布线施工说明书(1400长2019版)无刷速通门使用说明书前言尊敬的用户:非常感谢您选购多奥的通道系列产品。

它拥有传统管理模式无法比拟的优势。

无论是对通过通道的人员权限控制,还是对通行人员实行收费、考勤、计数等,在传统管理模式下去实现,将会花大量的人力、物力、财力,且工作量大、成效低;而解决此类问题是智能通道管理产品的强项。

他是社会文明高度发展的科技结晶,为科学管理通道开辟了新纪元。

本设备对外采用标准的电气接口,可方便的与磁卡、条码卡、ID卡和IC卡等多形式读写设备进行系统集成。

本产品已系列化,有多种型号和规格供您选择。

产品外形采用不锈钢板冲压成型,造型美观大方,防锈、耐用;对外采用标准的电气接口,能方便地将多种读写器集成在本产品上;本产品还专门设计了满足消防要求的控制系统,以便在紧急情况下,使通道畅通,保证人员及时疏散。

该产品性能稳定,安全可靠,可广泛应用于车站、码头、会所等人流多,而又需要监控的场合。

版权声明:本产品的外观、所采用的控制、传动等技术属多奥所有。

本手册版权归多奥所有,未经书面许可,任何单位个人不得复制、使用本手册资料或其中的内容,违者要对造成的损失承担责任。

多奥保留对该产品进行改进、完善的权利,所以我们不能保证本手册与您购买的产品完全一致,但我们会定期对本手册进行审查并修订。

本手册如有任修订,恕不另行通知。

客户服务和技术支持承诺:用户自购买产品之日起,由多奥提供一年的免费保修和免费技术支持,并实行终身保修,超过免费保修期只收维护成本费。

但当用户对本产品有下列行为时,本承诺将自动终止。

1)用户自行改装、拆卸以及其他不能保证本产品软硬件完整性的操作时。

2)用户未按照本说明书的内容进行正确的使用而导致产品全部坏的。

!警告:1)本产品是技术性较强之设备,使用时系统若发生故障,应及时通知我公司2)售后服务部门或授权服务机构进行处理,切不可随意拆卸,以免损坏内部结构或操作不当而损害您的权益。

道闸用户手册说明书

道闸用户手册说明书

道闸用户手册版权所有©杭州海康威视数字技术股份有限公司2019。

保留一切权利。

本手册的任何部分,包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司(以下简称“本公司”或“海康威视”)。

未经书面许可,任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定,本公司不对本手册提供任何明示或默示的声明或保证。

关于本手册本手册描述的产品仅供中国大陆地区销售和使用。

本手册作为指导使用。

手册中所提供照片、图形、图表和插图等,仅用于解释和说明目的,与具体产品可能存在差异,请以实物为准。

因产品版本升级或其他需要,本公司可能对本手册进行更新,如您需要最新版手册,请您登录公司官网查阅()。

海康威视建议您在专业人员的指导下使用本手册。

商标声明为海康威视的注册商标。

本手册涉及的其他商标由其所有人各自拥有。

责任声明●在法律允许的最大范围内,本手册所描述的产品(含其硬件、软件、固件等)均“按照现状”提供,可能存在瑕疵、错误或故障,本公司不提供任何形式的明示或默示保证,包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证;亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿,包括但不限于商业利润损失、数据或文档丢失产生的损失。

●若您将产品接入互联网需自担风险,包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等,本公司不对因此造成的产品工作异常、信息泄露等问题承担责任,但本公司将及时为您提供产品相关技术支持。

●使用本产品时,请您严格遵循适用的法律。

若本产品被用于侵犯第三方权利或其他不当用途,本公司概不承担任何责任。

●如本手册内容与适用的法律相冲突,则以法律规定为准。

前言本节内容的目的是确保用户通过本手册能够正确使用产品,以避免操作中的危险或财产损失。

在使用此产品之前,请认真阅读产品手册并妥善保存以备日后参考。

符号约定对于文档中出现的符号,说明如下所示:符号说明说明类文字,表示对正文的补充及解释。

11.21什么是速通门?什么是摆闸?有什么区别?

11.21什么是速通门?什么是摆闸?有什么区别?

11.21什么是速通门?什么是摆闸?有什么区别?前言:什么是速通门?智能速通门是摆闸的升级产品,速通门也称高端摆闸,那么速通门和摆闸的区别到底是什么?速通门:一种全新的摆闸,也是高端摆闸,反应速度很快,每次开闸时间秒,速通还可以调节的,一般这样速通已经很快了,是普通摆闸2倍多,可以方便行人快速通过,这就是速通门的一大优点,还有防撞,普通摆闸根本不防撞,是防撞摆臂可以防撞,但是不能复位,要手工复位,这样不是很方便,速通门就具备防撞,自动复位,比方闸机突然遇到外力作用,摆臂会沿作用力的方向偏移,消除外力,摆臂能自动复位,轻松自如,要是有人闯闸,摆臂自动锁死,机器发出报警声,管理员根据报警声音找到闯闸人员。

速通摆闸具有语音提示,闸机正常通行,会有语音提示,有亲切感,可以变换提示模式。

消防模式,闸机接收到消防模式信号,闸机自动进入消防模式状态,适合人员紧急疏散,中途不会随意关闸,断电闸门自动打开,符合消防功能要求,通讯方式,485通行和网络通讯,闸机连接电脑,可以远程操作,远程设置,有网络就能实现远程操作,兼容安卓和苹果系统,省事又省心。

摆闸和速通门的区别在于:1.驱动方式:摆闸有机芯,4轮驱动4槽制动,属于滑动摩擦,速通门电机直接驱动,电磁阀离合器制动,没有任何摩擦。

2.限位方式:摆闸一般采用接近开关或光耦信号,接触面积大,限位不准,速通门采用编码器限位,能准确到1°,所以摆闸和速通门不能在一个档次。

市面上很多公司讲现在的摆闸机芯宿小板,充当速通门,质量性能完全达不到速通门的标准。

外观看上去和速通门没有什么两样,使用起来就是典型山寨版。

摆闸:是一种应用广泛的通道设备,左右两边摆动,通常是常闭状态,即摆闸门在中间,得到授权信号,闸门向前方摆动打开,行人可以通过,当行人在中间,摆闸通过电子对射检测人未通过,机器启动防夹功能,机闸门不关,同时摆闸也有机械防夹,即使电子对射坏了,机械防夹随时可以起作用,保证行人安全的第一重要,当有人闯闸门,外力突然冲撞时,普通摆闸会坏摆杆或机芯(看外力大小来决定),防撞摆臂的摆闸,摆臂偏向一边,人工辅助复位,起到保护机芯的作用,非法闯入,闸机会报警。

摆闸说明书

摆闸说明书

1摆门闸机介绍A FC—GA T—B18D型双摆门式闸机由安装在左右两个箱体上的对称门页形成一个通道。

外壳采用2.0mm厚不锈钢拉丝板制作,整机设备包含:不锈钢外壳、读卡器模块、旋转机构、人体检测光电传感器、门页、高亮度VFD中英文信息提示屏、通行指示灯、语音播放模块、网络控制单元和电源模块。

外形图如下:通过设定开关可以将闸机设置为常开、常闭两种工作模式。

在常闭模式下,无有效卡时,门页处于关闭位置;当闸机读到有效卡时,门页自动打开,当人通行过闸机后,门页自动关闭。

在常开模式下,门页处于打开状态;当闸机读到有效卡时,门页仍然处于打开位置,当人通行过闸机后,门页处于打开位置。

只有当有人非法进入闸机时,门页才自动关闭。

为了防止闸机伤人,在门页活动区域安装了多点红外传感器,一旦检测到转动区域有人,门页自动停止转动,直到离开该区域,门页才会关闭。

即使门页在转动过程中碰触到顾客,设计的转动力矩有限,不会伤人。

一旦门页关闭到位,卡销立即锁住转轴,不能再被转动。

门页材料和中间的隔板材料均采用透明的蓝色有机玻璃,美观大方。

闸机通过TCP/IP网络接口,或者RS422(RS232)串行通讯接口或者无源触点开关量接口与计算机管理系统连接。

闸机通过设定开关可以设置为超时自动扣票和不扣票两种模式。

通过计算机管理系统可以将闸机设置为正常工作模式、紧急模式(自由通行)、通道关闭模式。

闸机最大预存刷卡张数为9999张,每通行一人,闸机自动扣票一张,剩余未通行的门票数量将会清晰显示在屏幕上。

闸机支持条形码读卡器和各种RFID卡读卡器,条形码读卡器窗口采用耐磨的石英玻璃。

双摆门式闸机适用于工厂、办公大楼、图书馆、展览馆等场所。

2闸机电路板总体介绍2.1电路板介绍摆闸所有电路板集合①为主控板:②为电机驱动板;③电源转换板;④指示灯板;⑤电磁铁控制板;⑥嵌入式工控机;⑦半圆板。

2.1各电路板功能及连接主控板:向下控制闸机向上控制接受工控机信息,电机驱动板:位电机提供电源接受主控板控制电机转向的信息电源转换板:接收输出48v 电压每个接口都是相同的直流电压指示灯板:通道的指示灯显示电磁铁控制板:控制电磁铁。

速通门、摆闸基础知识

速通门、摆闸基础知识

速通门、摆闸基础知识一、速通门和摆闸的关系智能速通门是摆闸的升级产品,速通门也称高端摆闸速通门:一种全新的摆闸,也是高端摆闸,反应速度很快,每次开闸时间秒,速通还可以调节的,一般这样速通已经很快了,是普通摆闸2倍多,可以方便行人快速通过,这就是速通门的一大优点,还有防撞,普通摆闸根本不防撞,是防撞摆臂可以防撞,但是不能复位,要手工复位,这样不是很方便,速通门就具备防撞,自动复位,比方闸机突然遇到外力作用,摆臂会沿作用力的方向偏移,消除外力,摆臂能自动复位,轻松自如,要是有人闯闸,摆臂自动锁死,机器发出报警声,管理员根据报警声音找到闯闸人员。

速通摆闸具有语音提示,闸机正常通行,会有语音提示,有亲切感,可以变换提示模式。

消防模式,闸机接收到消防模式信号,闸机自动进入消防模式状态,适合人员紧急疏散,中途不会随意关闸,断电闸门自动打开,符合消防功能要求,通讯方式,485通行和网络通讯,闸机连接电脑,可以远程操作,远程设置,有网络就能实现远程操作,兼容安卓和苹果系统,省事又省心。

二、摆闸和速通门的区别1 .驱动方式:摆闸有机芯,4轮驱动4槽制动,属于滑动摩擦,速通门电机直接驱动,电磁阀离合器制动,没有任何摩擦。

2 .限位方式:摆闸一般采用接近开关或光耦信号,接触面积大,限位不准,速通门采用编码器限位,能准确到1°,所以摆闸和速通门不能在一个档次。

市面上很多公司讲现在的摆闸机芯宿小板,充当速通门,质量性能完全达不到速通门的标准。

外观看上去和速通门没有什么两样,使用起来就是典型山寨版。

摆闸:是一种应用广泛的通道设备,左右两边摆动,通常是常闭状态,即摆闸门在中间,得到授权信号,闸门向前方摆动打开,行人可以通过,当行人在中间,摆闸通过电子对射检测人未通过,机器启动防夹功能,机闸门不关,同时摆闸也有机械防夹,即使电子对射坏了,机械防夹随时可以起作用,保证行人安全的第一重要,当有人闯闸门,外力突然冲撞时,普通摆闸会坏摆杆或机芯(看外力大小来决定),防撞摆臂的摆闸,摆臂偏向一边,人工辅助复位,起到保护机芯的作用,非法闯入,闸机会报警。

摆闸说明书

摆闸说明书
前言
尊敬的用户:
非常感谢您选购深圳市上和科技有限公司研制生产的通道摆闸系列产品。该系列通道闸产品采用我公司独有的技术,且设备对外采用标准的电气接口,可方便与磁卡、条码卡、ID卡和IC卡等读写装置进行系统集成,可广泛应用于宾馆、厂矿、小区、会所、企事业单位等需对通道实现智能化管理的场所。
您所购买的通道摆闸,是按照质量管理体系的要求研制、生产的,是经过严格、认真检验合格的产品。
5.5刷卡后,闸门打开,但闸门不关。这种情况通常是中间的防夹红外没有对好。在固定机箱之前,必须确定红外对好,才能正常开门关门。如果没有对好红外,上电后,会报警提示。刷卡后请按方向指示箭头行使。
6.设备操作说明
6.1 设备投入使用之前必须先通过功能调试,调试正常后方可投入使用;
6.2设备上电时,严禁在通道内站人;
打开机箱门,选其中一台设备作为参考基准(最好选中间一台作为
参考基准),将机座螺栓孔对准相应的地脚螺栓,并先预紧螺母;
打开相邻一台机箱门,将机座螺栓孔对准地脚螺栓并对齐已定的基准设备,预紧螺母;若有多台需安装以此类推;
参考接线图,将电源线、控制线接好,并接好系统保护地线;
待状态检查和功能调试合格后,再拧紧地脚螺母;
5.1刷完卡后,摆门不开门,没有任何反应,或断电后不自动打开,重新检查一下,开信号线是否有掉落,查看主板上面的开信号指示灯是否有收到开的信号。
5.2方向指示的工作状态分别是,绿箭头指向左,指向右,或红色叉。如方向指示没有反应,或指示的方向不正确。可以换到另外一台测试,用好的对换试一下。重新检查一下接线
3.1通道闸机械系统8
3.2通道闸电控系统8
3.3系统工作原理8
四、设备安装与调试9
4.1设备安装9
4.2设备功能调试10

翼闸摆闸说明书完

翼闸摆闸说明书完

产品说明书翼闸/摆闸注意: 安装之前必须要首先阅读此说明书。

注意事项1.安装好设备后,状态检查和功能调试合格,方可投入正常使用;在设备安装、维护之前,请断开电源;2.要确保系统保护地可靠接上,以防造成人身伤害;3.地埋PVC线管深度应大于60mm,露出地面高度应大于50mm,且出口回弯,以防线管进水。

建议您用2.0mm的电源线;4.不要随便改动产品内部的走线;5.工作状态下,不允许打开产品的盖子;6.安装通道闸时,每个通道的左右闸门应对齐;7.若设备用于户外,应在设备安装处砌100~200mm高的水泥平台来隔潮,并加顶棚等防晒、防雨设施;8.小孩通过时,需要大人照看,确保安全;9.请将控制按钮,远控设备远离小孩;10.有雷电时请勿使用本机,以防损坏本机。

产品说明通道闸是我公司经过多年研制、生产的智能化通道管理设备。

该设备将机械、电子、微处理器控制及各种读写技术有机地融为一体。

通过配置各种不同的读写设备、采用性能可靠的安全保护装置和实时报警系统与方向指示界面,共同协调实现通道的智能化控制与管理。

设备外形采用不锈钢板冲压成型,造型美观大方、防锈、耐用,并且对外采用标准电气接口,能方便地将条码卡、ID卡、IC卡等读卡器集成在本设备上,为出入人员提供文明、有序的通行方式,同时又可杜绝非法人员出入;另外系统还专门设计了满足消防要求的功能,在出现紧急情况时,保证通道畅通无阻,方便人员及时疏散。

功能特点1.具有零位自检功能,方便用户维护及使用;2.非法进入有报警提示功能;3.防冲功能,在没有接收到开闸信号时,伸缩挡板(摆臂)自动锁死;4.红外防夹功能,在伸缩挡板(摆臂)复位的过程中红外检测到人在通道中,挡板(摆臂)会自动回到打开状态;5.具有自动复位功能,行人读有效卡后,若在系统规定时间内未通行时,系统将自动取消行人此次通行权限;6.统一标准的对外电气接口,可与多种读卡器相挂接,并可通过管理计算机实现远程控制与管理;7.整个系统运行平稳、噪音小;技术参数1.电源电压:AC220±10% V、50HZ;2.驱动电机:翼闸直流电机24V/30W; 摆闸直流电机24V/20W;3.工作环境温度:-20 ℃- 60 ℃;4.相对湿度:相对湿度≤90%、不凝露;5.输入接口:12V电平信号或脉宽>100ms的12V脉冲信号驱动电流>10mA;6.通信接口:RS485电气标准;7.通信距离:≤1200米;8.通道宽:翼闸600mm 摆闸单台杆长600-900MM;9.通行速度:40人/分钟(常开模式)、30人/分钟(常闭模式);线路板连接图接口端子说明:翼闸\摆闸接线示例:接线示例说明:产品结构及其原理图1.通道闸机械系统通道闸机械系统分为机箱和机芯两部分。

摆闸用户手册

摆闸用户手册
● 此闸机有加装防夹红外电眼,需要测试红外是否对准,等全部功能都调试完 毕,最后再固定机箱。
3
4
摆闸接线
● 按摆闸接线图接好设备电源线(220V电压接入空气开关上) ● 如果该设备需加装其他控制系统(如门禁管理系统、指纹管理系统、消费管
5
理系统等)则需要把控制系统输出信号线接入接线排的1(IN)、2(GND) 、 3(OUT) ,2(OUT)是公共端 ● 如需用手动按钮控制闸机,则将出厂原配的小按钮线延长即可。 ● 红外接入方法,电源接在12V上,信号由面对闸机从右至左为IR1、IR2、IR3、 IR4、IR5。最少为3对或3对以上,若为3对将接入到IR1、IR3、IR5. ● 若两台闸机联机,需要联机,联机线为一根8芯线,接入方式为, 联机线接法:如有AB两台闸机,则A台联机线的11端接B台12端,A台12 端 接B台11端,A台13端接B台17端,A台14端接B台16端A台15端 接B台15端,A台16端接B台14端,A台17端接B台13端A台18端 接 B台18端,多台也是一样。一个通道的两个闸机都按此方法接
◆设备在未使用时,严禁坐或靠在摆臂上,以免引起闸机不必要的损
坏。
◆建议设备安装处砌上50mm~100mm高的水泥安装平台, ◆不要将设备直接使用在露天或潮湿、有腐蚀的环境下,以免因雨水、
潮气或腐蚀物影响设备使用寿命,当设备用于户外时,应加阳棚等遮 雨设施。
◆在通行时,用户只需刷卡通过,不要在通行过程中强力推动摆臂运
防尾随功能: 智能通道摆闸的防尾随功能,主要是依靠闸机的红外感应能有效的 分析出刷卡的次数和在刷卡时间内依靠系统默认10秒内红外能被隔断几次.如刷
6
卡人只刷1次卡.通道敞开 这时这个通道内只可以通行一人如有其他人尾随,闸 机红外感应到则立即报警,

SR-T13速通门产品使用说明书解析

SR-T13速通门产品使用说明书解析

快速安全通道产品说明书欧必翼门控科技(北京)有限公司二〇一六年产品使用说明(SR-T13快速安全通道)版本:23/6/2011Ver3.0未经书面许可,不得翻印、传播、或使用本手册及其相关内容。

违者将对所造成的损害负法律责任。

欧必翼公司保留一切权利,包括由专利许可、实用样机注册、或工程设计等所产生的所有权利。

本手册中对某些有效的功能可能未加说明。

但是,在新的控制装置中或进行服务时,并不因为欧必翼公司提供了这些功能而要承担任何责任。

编审过程中,我们对本手册的内容与所述的硬件和软件的一致性进行了审核。

但是,仍然可能存在矛盾和谬误的地方,不可能保证它们完全一致。

我们将定期检查本手册中涵盖的内容,并在以后修订的版本中予以必要的修正。

欢迎提出改进的建议。

欧必翼公司保留不预先通知而修改本手册的权利。

免费服务热线:400-610-9679OBE 此系列产品加工精细、功能齐全、外观精致,将机械、电子、微处理器控制及各种身份识别技术有机地融为一体,方便兼容IC卡、ID、条码卡、指纹等读卡识别设备的使用,通过选配各种身份识别系统和采用高性能、安全可靠的保护装置、报警装置、方向指示等,协调实现对通道智能化的控制和管理。

低三个安防级别。

通行者可以使用刷卡、指纹机或红外遥控器等授权方式通过。

一旦授权被确认,系统在门基顶面靠近通行者一侧的指示灯将由红色叉号变为绿色箭号,通行者进入通道后门翼开启,当行人通过后,门翼马上关闭,以防止有人尾随跟进。

如果系统检测到有非法入侵,会在第一时间启动报警,通知安保人员。

1.1 产品规格尺寸1.1.1 机箱(门体)长度: 1500 MM1.1.2 机箱(门体)宽度 140 MM1.1.3 机箱(门体)高度: 1000 MM1.1.4 通道宽度: 624 MM1.2产品其它参数1.2.1 电源:200V——240V AC,50/60Hz1.2.2 动作时间:0.5-1.0S可调1.2.3 通行速度:30-35人/分钟1.2.4 电机:直流伺服电机1.2.5 门体:304#不锈钢1.2.6 使用寿命:15年以上(受环境和人为因素影响)1.2.7 平均无故障次数:500万次1.2.8 人体光电探测: 12 对1.2.9 认证:欧盟CE认证保护等级:IP50功率:100W环境温度 -10℃——50℃1.3外饰材质及门翼1.3.1 通道机箱外饰采用全不锈钢设置1.3.2 门翼采用8mm钢化玻璃1.3.3 通道两侧采用双方向内置式读卡器适配槽1.3.4 通道立柱右侧设置LED指示灯(显示绿箭头及红色叉)1.4、安装1.4.1 安装使用环境OBE速通门产品安装在室内,地面完成面石材的平面度<±1.5mm,日常使用时产品安装区域地面请保持干燥。

防撞摆闸使用说明书

防撞摆闸使用说明书

防撞摆闸使用说明书一.主要功能本控制器用于翼闸,摆闸的控制,可通过参数的设置来得到不同的使用效果。

具有非法闯入报警,尾随报警,逆回处理,防夹人,自由通行设置,单人或多人通行,马达堵转保护,出通道延时等功能。

软件版本会随市场需求不断升级,功能会不断有所增加,不再另行通知客户.二.接线图三.端口定义说明:输入端口:K1:K1方向有效的刷卡(通行)信号输入接口K2:K2方向有效的刷卡(通行)信号输入接口ALM:非法刷卡(通行)信号输入接口XF: 消防信号输入接口A:【1】翼闸中:为挡板关门点定位传感器输入接口【2】摆闸中:为K1方向打开挡板定位传感器输入接口B:【1】翼闸中:为挡板开门点定位传感器输入接口【2】摆闸中:为挡板关门时定位传感器输入接口C:【1】翼闸中:为挡板开关门时减速传感器输入接口(非必需)【2】摆闸中:为K2方向打开挡板定位传感器输入接口R1: 为K1方向通道的入口红外传感器输入接口M1: 为通道中央防夹红外传感器第一路输入接口M2: 为通道中央防夹红外传感器第二路输入接口※注:M1,M2分别各接一路红外,效果更好。

如只想接一路红外,请将M1与M2短接后接一路红外,不短接将不能正常工作,请注意!!!L1:为K2方向通道的入口红外传感器输入接口输出接口绿灯1: 顶盖灯K1方向绿灯控制端口(有12V输出)绿灯2: 顶盖灯K2方向绿灯控制端口(有12V输出)红灯: 顶盖灯红灯控制端口(有12V输出)报警/侧门绿灯:报警信号输出,可设置为侧门灯的绿灯控制(有12V输出)计数器1:K1方向进入通道过人后计数信号输出(无源触点)计数器2:K2方向进入通道过人后计数信号输出(无源触点)四:设置操作第一步:长按"SET"键,直到出现“000”,第一个“0”闪烁.第二步:按“”键对当前闪烁的数字进入加操作,数字到9后自动回0,按“”键改变当前闪烁的数字位置。

以此操作输入密码“168”后,按“SET”键一下,进入设置菜单中,当前显示“F00”第三步:按“”或“”键移动菜单项,移到要修改的菜单项后,按“SET”一下,进入相应菜单参数中,按“”或“”键可修改参数,完成后,再按一次“SET”键回到菜单项中。

三辊闸,摆闸,翼闸智能通道产品技术规格说明书

三辊闸,摆闸,翼闸智能通道产品技术规格说明书

三辊闸,摆闸,翼闸智能通道产品技术规格说明书2017-05-16 11:47产品技术规格说明三辊闸,摆闸,翼闸智能人行通道产品技术规格说明A)规格尺寸:B)安全检测功能安全系统由起始感应探测区、安全防夹检测区和通道追踪探测区三部分组成,共包含3-5对红外感应器。

每一端的起始感应探测区由1对红外感应器组成,功能如下:当持卡人刷卡后,起始感应探测区需探测到有人进入,方可打开门翼,允许通行。

起始感应探测区一旦感应到跟随者或尾随者,立刻反馈信号给中央控制系统,启动防范功能。

当起始感应探测区探测到非法进入企图时(没有刷卡或者无效卡),启动报警及防范功能,使门体在报警的同时不启动门翼或关闭门翼(常开和常闭模式下)。

安全防夹检测区由1-3对红外感应器组成,功能如下:保护持卡人在通过门区时,不会被闭合的门翼夹到。

如果持卡人在快速通道门区中央停留,保护持卡人不被门翼夹到。

通道追踪感应区由1对红外感应器组成,功能如下:追踪被授权人员在通过安防通道时的移动。

未授权的尾随者被探测到进入通道后迅速反应以关闭门翼防止通过。

C)材质、坚固性及安全设计材质:门体采用钢结构配外部拉丝不锈钢表材。

顶板为拉丝不锈钢,还有其他多种材质可选,门翼挡板则为10MM 钢化玻璃门页。

坚固性:提供一块用于固定门体及调整水平度的安装基座,所有的线路均通过基座底部进入门体。

门体顶板及侧面的护板均可以拆卸,方便维修与保养。

使用清水或不锈钢清洗剂对门体进行不定期清洁并坚持每年必要的保养,可保持系统的良好工作状态。

产品结构抗撞击性强,并具有一定的防破坏性。

安全性:人员进入通道闸机通过传感器监测,提供四层保护措施:A、逻辑防夹:闸机传感器能对人员的通行逻辑提供十分准确的判断,能监测到人员通行位置及状态;B、钢化玻璃门翼后侧传感器能提供一个有效缓冲保护:人员非法进入通道时可以对人员防夹,保护人员通行的安全性,闸门以每秒0.5米的速度运行都不会夹伤人员;C、过流保护:由于外力原因,使闸机超过应达到的保护电流,闸机自动对通行物进行保护;D、延时保护:闸机设定一个基准的延时时间(此时间可调),保护慢速通行人员不会受对伤害。

摆闸说明书

摆闸说明书

②.紧固螺丝钉.
③.紧固轴承
图1
智能通道控制设备生产商
图2
1- 5
电话:028-61911387
成都捷达科技
智能通道控制系统
产品说明书
4.闸机的固定: 1.根据具体的系统组成、使用现场以及所选用的机型,确定各闸机的安装位置。 2.按安装示意图要求、确定安装孔位,在安装位置处预埋 4 个 M12 的地脚螺钉或 4
1.1 左边为入,右边为出(左边读头为进口,右边读头为出口) 1.2 左边为出,右边为入(左边读头为出口,右边读头为进口) 2.出入口通行控制 2.1 左边禁止,右边允许(左边刷卡无效不可以通行,右边刷卡有效可通行) 2.2 左边允许,右边禁止(左边刷卡有效可通行,右边刷卡无效不可以通行) 2.3 全部禁止(左边和右边读头都刷卡无效不可以通行) 2.4 全部允许(左边和右边读头都刷卡有效可以通行) 3.闸机工作方式 3.1 左边红外,右边刷卡(左边挡红外开闸,右边需刷卡开闸) 3.2 左边刷卡,右边红外(左边需刷卡开闸,右向挡红外开闸) 3.3 全部红外(左边和右边挡红外开闸) 3.4 全部刷卡(左边和右边需刷卡开闸) 4.出入口记忆功能配置 4.1 右边禁止,右边允许(左边刷卡无记录,右边刷卡有记录) 4.2 左边允许,右边禁止(左边刷卡有记录,右边刷卡无记录) 4.3 全部禁止(左边和右边刷卡无记录) 4.4 全部允许(左边和右边刷卡有记录) 5.出入口开启时长(行人通行时间,单位为秒。如此时间设定为 3 秒,则关闸时间为 3 秒没关到位则闸门停止关闸。范围 01——999)。(系统默认为 010) 6.记忆清零(按计数器复位键后系统发进入出向计数器清零信号,进入出向计数器清零) 7.设备机号(设备通讯地址,即几号机。范围 01——999)。(系统默认为 001) 8.设备信息(显示系统运行的闸机类型) 9.闸机类型 9.1 翼闸(主副翼都动作) 9.2 摆闸(只有主摆动作) 9.3 对开摆闸(主副摆都动作) 10.系统初始化(系统恢复默认值)

全自动摆闸技术说明书

全自动摆闸技术说明书

全自动摆闸技术说明书一、简述全自动摆闸机是我公司自行开发、研制、生产的智能通道管理设备。

该摆闸机采用简约摆闸机芯,大大减小了传统箱式摆闸的体积,转动缓和,达到了静音效果。

完美解决了传统机械闸机噪音过大,运行不稳定的问题。

并把独特的机械传动、微处理器控制及各种读写技术有机地融为一体,通过配置不同的读写设备,即可完成对通道通行的智能化控制与管理,解决行人出入口通道所有的控制问题。

二、技术参数⏹结构:1..5厚不锈钢外壳⏹摆臂长:500mm-900mm(标准为60CM) ⏹摆臂最大承受力:60Kg⏹摆臂传动角度:180度⏹摆动方向:单向、双向⏹摆闸工作电源:AC220V±10%⏹驱动电机:直流无刷电机140W/24V ⏹电机转速:1600转/分⏹通行速度:40人/分钟(常开),25-30人/分钟(常闭)⏹闸门开、关时间:1-2秒⏹上电后进入通行状态所需时间:3秒⏹出现故障后的自动复位时间:10秒⏹工作环境:室内、室外⏹温度:-30℃~60℃⏹湿度:5%~90%⏹机械寿命:300万次以上⏹使用寿命:10年⏹保护等级:IP45三、闸机安装机械安装示意图如下:立 式桥 式四、闸机安装调试说明1.材料准备:1)φ14芯线2.5-3米。

(可根据需要减少芯数)2)M12地脚螺钉。

3)工具:M5内六角螺钉扳手、M12螺丝钉扳手、小一字螺丝刀2.本闸机定义:3.摆杆的装配方法: (请按编号一一对应安装摆杆)4:闸机的固定:1)根据具体的系统组成、使用现场以及所选用的机型,确定各闸机的安装位置。

2)按安装示意图要求、确定安装孔位,在安装位置处预埋4个M12的地脚螺钉或4个M12的膨胀螺钉。

3)固定闸机时,请先将闸机摆放整齐,检测电眼是否对准(通电后,未挡住电眼的情况下,不报警表示正常)。

5.本闸机使用说明:1).闸机处于关闭状态,非法闯入闸机报警。

2).当闸机处于关闭状态,用户进入通道内刷卡,闸机不接收开闸信号。

摆闸说明书

摆闸说明书
C、RS485信号:TA、TB分别为A+、B-,GND为公共地; D、联机线:成对使用,组成一个通道的两台设备的“联机线”端子一一对应 直连即可,单台组成一个通道的设备无需安装联机线。 ③检查接线是否与接线图一致,检查所有插头是否有松动;检查设备是否接地 可靠;确认无误后可上电调试。
3
3、机芯结构
RS485 转换器
RS485信号接线
摆闸B 联机线
联机线接线
A、干接点信号:VDD为公共端,OPE-L和OPE-R分别和VDD短接就分别为左开和 右开信号;
B、+12V电平信号或DC12V脉冲信号:GND为公共端,OPE-L和OPE-R分别和GND形 成高、低电平回路就分别为左开和右开信号(注意:高电频接OPE-L或OPE-R);
备注:通讯线管铺设RVVP6*0.5 联机线和门禁通讯线缆。 AC220V电源线管铺设 RVV3*1.0电源线缆。
通讯线管 AC220V电源线管 通讯线管
2、开闸信号及通讯接线
①输入接口:+12V电平信号或脉宽≥100ms的DC12V脉冲信号,驱动电流>10mA
或干接点信号或RS485信号;
②接线排的连接: 按接线图的标识接好电源和开闸信号

ห้องสมุดไป่ตู้⑧⑦



⑥⑨ ⑦ ⑧




④ ⑤


①左限位信号板
②光耦
⑥电机
⑦右限位信号板
③传动盘 ⑧零位信号板
④定位盘
⑤摆臂
⑨挡光片
调试方法:
①将传动盘与定位盘安装旋转至正确位置(定位盘两个卡口卡定位柱½)。
②将挡光片与零位信号板与机箱成90°位置固定,左、右信号板光耦与挡光片调

摆式速通门快速入门说明书V1.03

摆式速通门快速入门说明书V1.03

摆式速通门快速入门资料版本:V1.03感谢您购买我们的产品。

使用时若遇到任何问题,请您及时和销售人员联系。

声明未经本公司书面许可,任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部,并不得以任何形式传播。

由于产品版本升级或其他原因,本手册内容会不定期进行更新。

本手册仅作为使用指导,本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。

本公司对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害不承担责任,包括但不限于商业利润损失、数据或文档丢失产生的损失,因遭受网络攻击、黑客攻击、病毒感染等造成的产品工作异常、信息泄露。

安全须知负责安装和日常维护本设备的人员必须具备安全操作基本技能。

在操作本设备前,请务必认真阅读和执行产品手册规定的安全规范。

∙此为A级产品,在生活环境中,该产品可能会造成无线电干扰。

在这种情况下,可能需要用户对其干扰采取切实可行的措施。

∙严禁无电工证或未经电气培训的技术人员从事强电220VAC等电气连接作业。

∙没有合适的安装地基,不允许安装固定设备。

∙请确保设备安装平稳可靠,周围通风良好,设备在工作时必须确保通风口的畅通。

禁止重物挤压设备,否则将会出现不必要的损坏。

∙请确保设备工作在许可的温度、湿度、供电要求范围内,并良好接地,满足防雷要求,避免置于多尘、强电磁辐射、震动等场所。

∙请保护电源软线免受踩踏或挤压,特别是在插头、电源插座和从装置引出的接点处。

∙必须遵照附件的接线图进行设备的接线作业。

∙请将设备和其他设备电源接口分开,否则容易因为设备之间的相互干扰导致产品损坏。

∙必须具备一个漏电开关或者其他的电流控制操作装置。

∙在投入正常使用前,请确保设备功能测试合格。

∙安装完成后请检查正确性,以免通电时由于连接错误造成人体伤害和设备部件损坏!∙设备系统通电后请勿触碰带电部件,如开关电源、电机减速机、电阻器、灯具等,因为通电后带电部件可能温度较高容易灼伤皮肤。

∙异常断电可能造成设备损坏或功能异常,若设备在频繁断电的环境中使用,请配备UPS。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

防撞摆闸使用说明书
一.主要功能
本控制器用于翼闸,摆闸的控制,可通过参数的设置来得到不同的使用效果。

具有非法闯入报警,尾随报警,逆回处理,防夹人,自由通行设置,单人或多人通行,马达堵转保护,出通道延时等功能。

软件版本会随市场需求不断升级,功能会不断有所增加,不再另行通知客户.
二.接线图
三.端口定义说明:
输入端口:
K1:K1方向有效的刷卡(通行)信号输入接口
K2:K2方向有效的刷卡(通行)信号输入接口
ALM:非法刷卡(通行)信号输入接口
XF:消防信号输入接口
A:【1】翼闸中:为挡板关门点定位传感器输入接口
【2】摆闸中:为K1方向打开挡板定位传感器输入接口
B:【1】翼闸中:为挡板开门点定位传感器输入接口
【2】摆闸中:为挡板关门时定位传感器输入接口
C:【1】翼闸中:为挡板开关门时减速传感器输入接口(非必需)
【2】摆闸中:为K2方向打开挡板定位传感器输入接口
R1:为K1方向通道的入口红外传感器输入接口
M1:为通道中央防夹红外传感器第一路输入接口
M2:为通道中央防夹红外传感器第二路输入接口
※注:M1,M2分别各接一路红外,效果更好。

如只想接一路红外,请将M1与M2短接后接一路红外,不短接将不能正常工作,请注意!!!
L1:为K2方向通道的入口红外传感器输入接口
输出接口
绿灯1:顶盖灯K1方向绿灯控制端口(有12V输出)
绿灯2:顶盖灯K2方向绿灯控制端口(有12V输出)
红灯:顶盖灯红灯控制端口(有12V输出)
报警/侧门绿灯:报警信号输出,可设置为侧门灯的绿灯控制(有12V输出)
计数器1:K1方向进入通道过人后计数信号输出(无源触点)
计数器2:K2方向进入通道过人后计数信号输出(无源触点)
四:设置操作
第一步:长按"SET"键,直到出现“000”,第一个“0”闪烁.
第二步:按“”键对当前闪烁的数字进入加操作,数字到9后自动回0,按“”键改变当前闪烁的数字位置。

以此操作输入密码“168”后,
按“SET”键一下,进入设置菜单中,当前显示“F00”
第三步:按“”或“”键移动菜单项,移到要修改的菜单项后,按“SET”
一下,进入相应菜单参数中,按“”或“”键可修改参数,完
成后,再按一次“SET”键回到菜单项中。

第四步:设置完所有参数后,长按“SET”键,回到初始状态(工作状态),所修改的参数自动保存。

密码说明:参数设置:168恢复出厂值:999(注意:在其它产品上调试过的板都要恢复出厂值再用),校正零位:605
五.设置参数表
菜单号设置范围/默认值参数说明备注F000~3(1)机型选择0:三辊闸1:带编码器摆闸2:四辊闸
3:翼闸4:普通摆闸
F0110%~100%(100%)马达速度设置
F020~1(1)编码器模数选择0:5001:1000
F035~250S(10S)有效信号超时设置信号超时时将清除所有有
效信号F040~60(0)S过人后延时关门时间设置
F050~1(0)顶盖红灯运行特性设置0:绿灯不亮时,红灯亮
1:绿灯不亮时,红灯不亮
F060~1(0)顶盖绿灯运行特性设置
0:闪烁1:不闪烁
F070~2(0)侧门灯是否用板上ALM继电器控制,在无有效信号
时,侧门灯为绿灯。

0:不用ALM继电器控制
1:ALM继电器控制,并与K1信号联动
2:ALM继电器控制,并与K2信号联动注意:侧门灯由ALM继电器控制后,不能再做报警输出用
小窍门:顶盖灯的绿灯与侧门灯的红灯并联,并设为不闪,达到有效信号时,顶盖亮绿灯时,侧门灯亮红灯,顶盖不亮绿灯时,侧门亮绿灯
F080~1(0)K1方向自由通行设置0:不自由通行1:自由通行
F090~1(0)K2方向自由通行设置0:不自由通行1:自由通行
F100~1(0)团体票计票开启设置0:不开启1:开启溢出值为65535
F110~1(0)闸门常开/常关设置0:常关1:常开
F120~1(0)翼闸关门定位信号触发方式0:脉冲1:电平
F130~1(0)取消尾随,并触发防夹弹开门设置0:不开启
1:开启
F140~1(0)报警刷卡开门设置0:开门1:不开门
F150~1(0)与安全检测装置联锁0:不联锁1:联锁锁定信号从ALM端输入,
有信号时清除有效信号,并
关门
F160~1(1)备用
F170~100(30)马达提前减速区大小设置
F18100~500(150)马达最低速度设置
六.故障码显示说明
在系统出现如下故障时,数码管显示以下故障码。

在K1,K2任何一方给一次信号可清除Er1马达堵转故障,其它故障请查明原因,重新上电复位处理。

Er1:马达堵转保护
Er2:12V电源过流,引起的原因:1.外接负载太多,超过板上的限流值。

2.外接红外等设置可能有漏电情况或本身不良。

Er3:定位传感器A,B,C故障,或找不到编码器Z点信号。

Er4:电源故障,引起的原因为:1.电源掉电。

2.电源用直流电时正负接反了。

Er5:电机转向与编码器接法不对应。

七.外部器件事项
1.板上12V输出的电流请控制在1A以内,超过将引起过流保护,12V输出电压降低,使相关器件不能正常工作。

请减少负荷,关机冷却一会儿会自动恢复正常。

2.编码器请选增量式3相(即带有Z信号)编码器,集电极输出型,目前只支持500码/圈。

其它码数在软件升级中增加,请咨询供应商。

3.直流马达电压与输入电压有关,输入为12V,可选马达电压为12V,输入为24V,可选马达电压为24V,功率控制在60W以内。

推荐常用为24V、20~30W。

4.输入电源为交流变压器的,空载输出交流电压控制在22V以下。

功率为所有负荷总和加上裕量(不少于20%)
