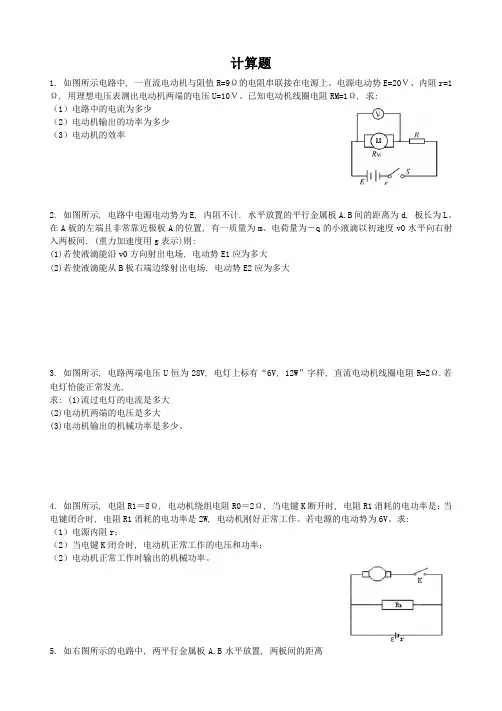

焦耳定律最典型计算题-含答案

计算题1. 如图所示电路中, 一直流电动机与阻值R=9Ω的电阻串联接在电源上。

电源电动势E=20Ｖ、内阻r=1Ω, 用理想电压表测出电动机两端的电压U=10Ｖ。

已知电动机线圈电阻RM=1Ω, 求:（1）电路中的电流为多少（2）电动机输出的功率为多少（3）电动机的效率2. 如图所示, 电路中电源电动势为E, 内阻不计. 水平放置的平行金属板A.B间的距离为d, 板长为L。

在A板的左端且非常靠近极板A的位置, 有一质量为m、电荷量为－q的小液滴以初速度v0水平向右射入两板间. (重力加速度用g表示)则:(1)若使液滴能沿v0方向射出电场, 电动势E1应为多大(2)若使液滴能从B板右端边缘射出电场, 电动势E2应为多大3. 如图所示, 电路两端电压U恒为28V, 电灯上标有“6V, 12W”字样, 直流电动机线圈电阻R=2Ω.若电灯恰能正常发光,求: (1)流过电灯的电流是多大(2)电动机两端的电压是多大(3)电动机输出的机械功率是多少。

4. 如图所示, 电阻R1＝8Ω, 电动机绕组电阻R0＝2Ω, 当电键K断开时, 电阻R1消耗的电功率是；当电键闭合时, 电阻R1消耗的电功率是2W, 电动机刚好正常工作。

若电源的电动势为6V。

求:（1）电源内阻r；（2）当电键K闭合时, 电动机正常工作的电压和功率；（2）电动机正常工作时输出的机械功率。

5. 如右图所示的电路中, 两平行金属板A.B水平放置, 两板间的距离d=40 cm.电路电压恒为U=24V, 电阻R=16Ω。

闭合开关S, 待电路稳定后, 将一带正电的小球从B板小孔以初速度v0=4 m/s竖直向上射入板间。

若小球带电荷量为q=1×10-2 C, 质量为m=2×10-2 kg, 不考虑空气阻力。

求：（1）滑动变阻器接入电路的阻值为多大时, 小球恰能到达A板（2）此时滑动变阻器消耗功率是多大(取g=10 m/s2)6. 如图所示, 电源电动势E＝10 V, 内阻r＝1 Ω, R1＝3 Ω, R2＝6 Ω, C＝30 μF.（1）闭合开关S, 求稳定后通过R1的电流；（2）然后将开关S断开, 求电容器两端的电压变化量和断开开关后流过R1的总电量；（3）如果把R2换成一个可变电阻, 其阻值可以在0～10 Ω范围变化, 求开关闭合并且电路稳定时, R2消耗的最大电功率．7. 如图所示电路中, 电阻R1=R2=R3=12Ω, 当电键S断开时, 电压表的示数为6V；电键S接在b点时, 电压表的示数是。

电功、电功率和焦耳定律

〔已知水的比热是4.2×103J/（kg· ℃）〕 ××牌全自动热水器型号：SHP2-12D 容量：30L 额定功率：2kW 类别：防触电保护一类额定电压：220V 净重：22kg 出厂日期：×年×月×日编号：2003031000 重庆市××厨房设备有限公司制造
再见
知道适用范围
经典考题
练习五：
某电热水壶可装2千克水，接入220V的电源上，11.2 分钟正好能将20℃水在标准气压下烧开，若电热水壶放出的热量完全被水吸收，则该电热水壶的电功率为多大？电热丝的电阻阻值为多少？
如果电能转化为水的热能的效率为80%，该电热水壶的电功率又为多大？电热丝的电阻阻值又为多少？
（任何情况下求产生热量都可以用）
U2 t =Pt 2、纯电阻电路：Q = W= I2Rt =UIt = R
电能全部转化为内能电热器（电饭锅、电热毯、电炉等，白炽灯也可以算）
经典考题
练习一：如图：一个R1=3的电灯和一个R2=6 的电阻串联在U=9v的电路上，求： 10秒电流经过电灯时所做的电功。
（2）求预热状态下电烙铁消耗的功率为多少瓦？（3）求预热状态下整个电路消耗的功率是电烙铁正常工作时的百分之几？
小结：
1、对某一个用电器来说，在一定的电压（U）下，都有对应的 I、R、P，、当电路改变时,用电器的电压和电流一般都会发生变化,电阻虽然会受温度的影响但一般情况下都当作不变的。
Q=I R t=（10A） 2 60s
2
2
=12000J W机=W电-Q= 228000J-12000J
=216000J
答：------
小结：
非纯电阻电路：电能主要不是转化为内能的电器
如：电动机

高二物理电功率和焦耳定律试题答案及解析

高二物理电功率和焦耳定律试题答案及解析1.如图所示，D为一电动机，电动机内部导线的电阻r’＝0.4Ω，电源电动势E＝40V，电源内电阻r＝1Ω，当开关S闭合时，电流表的示数为I＝4.0A，则电动机的发热功率为____ W，转化为的机械功率是______W．【答案】6.4 137.6【解析】电动机的发热功率为：P1=I2r=6.4W；电动机输入的总功率：P=I(E-Ir)=4.0×(40-4.0×1.0)W=144W；转化为的机械功率是P2=P-P1=144W-6.4W=137.6W．【考点】电动机功率的计算。

2.（9分）如图所示电路中，电源的总功率是40W，R1=4Ω，R2=6Ω，a、b两点间的电压是4.8V，电源的输出功率是37.6W。

求:（1）通过电源的电流；（2）电源电动势E；（3）电源的内电阻r；【答案】（1）2A（2）20V（3）0.6Ω【解析】R1电流：I1=Uab/ R1=1.2AR2电流：I2=Uab/ R2="0.8A"总电流：I= I1+ I2=2A电源总功率：P总=EI，电源电动势：E= P总/I=20V电源内部消耗的功率：P内= P总－P出＝2.4W由P内=I2r，电源内阻：r= P内/I2=0.6Ω【考点】全电路欧姆定律；电功率。

3.电解槽A和电炉B并联后接到电源上，电源内阻r＝1 Ω，电炉电阻R＝19 Ω，电解槽电阻r＝0.5 Ω．当S1闭合、S2断开时，电炉消耗功率为684 W；S1、S2都闭合时电炉消耗功率为475W(电炉电阻可看作不变)．试求：(1)电源的电动势；(2)S1、S2闭合时，流过电解槽的电流大小；(3)S1、S2闭合时，电解槽中电能转化成化学能的功率．【答案】（1）120V；（2）20A；（3）1700W【解析】试题分析: 当S1闭合S2断开时电炉功率为P1，电炉中电流电源电动势E=I（R+r）="120V"当S1、S2都闭合时电炉功率为P2，电炉中电流电炉路端电压为 U=IR=5×19=95V 通过电源的电流为通过电解槽的电流为IA =I-IR=20A电解槽消耗的电功率PA =IAU=20×95=1900W电解槽内热损耗功率电解槽转化成化学能的功率P化=PA-P热=1700W【考点】电功、电功率4.如图所示的电路中，输入电压U恒为12 V，灯泡L标有“6 V，12 W”字样，电动机线圈的电阻RM="0.50" Ω。

2024_2025学年九年级物理全册第十八章电功率第4节焦耳定律作业设计新版新人教版

第4节焦耳定律（总分：32分时间：20分钟）一、选择题（本题包括4小题，每小题3分，共12分。

每小题只有1个选项符合题意）1.将两根电阻丝R1、R2分别插入甲、乙两瓶等质量煤油中，串联接入电路，R1：R2=2：3．通电一段时间后，R1、R2产生的热量之比为（）A．3：2 B．2：3 C．4：9 D．9：42. 如图是探究流通过导体时产生热量的多少跟什么因素有关的试验装置，两个透亮容器中密封着等量的空气，U形管中液面高度的改变反应密闭空气温度的改变，下列说法正确的是（）A．该试验装置是为了探究电流产生的热量与电阻大小的关系B．通电一段时间后，右侧U型管内液面高度差比左侧大C．该试验装置是为了探究电流产生的热量与电流大小的关系D．该试验装置是利用U型管中液体的热胀冷缩来反映电阻丝放出热量的多少3. 一台“220V 60W”的电扇，一个“220V 60W”的白炽灯，一个“220V 60W”的电烙铁，将它们并联接在220V的电压下，在相同的时间内，比较它们产生的热量，则（）A．白炽灯最多 B．电烙铁最多 C．电扇最多 D．都一样多4.如图所示，R2=2R1，当开关S打开和闭合时，在相同的时间内，电流通过R1产生的热量之比为（）A．1：3 B．1：9 C．3：1 D．9：1二、试验探究题（本题包括1小题，每空2分，共10分）5.（10分）小轩同学在“探究电流通过导体产生热量的多少与什么因素有关”时采纳了如图所示的试验装置，请细致视察甲、乙两图。

（1）试验中通过视察两个U形管中______的改变来比较电流通过导体产生的热量的多少。

（2）你认为甲图所示的装置是用来探讨电流通过导体产生的热与______的关系。

（3）在乙图所示的试验现象可以得到的结论是在电阻相同、通电时间相同的状况下，通过电阻______越大，电阻产生的热量越多。

（4）依据图甲的试验装置进行试验，发觉随着通电时间的延长，玻璃管A、B中液面均渐渐上升，这表明在电阻和电流相同时，______越长，电阻产生的热量越多。

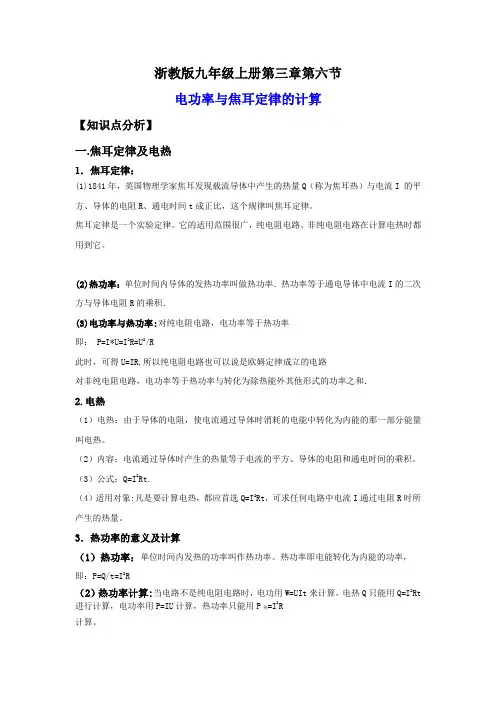

3.6.2电功率与焦耳定律的计算(讲义)(原卷版+解析)

浙教版九年级上册第三章第六节电功率与焦耳定律的计算【知识点分析】一.焦耳定律及电热1．焦耳定律：(1)1841年，英国物理学家焦耳发现载流导体中产生的热量Q（称为焦耳热）与电流I 的平方、导体的电阻R、通电时间t成正比，这个规律叫焦耳定律。

焦耳定律是一个实验定律。

它的适用范围很广，纯电阻电路、非纯电阻电路在计算电热时都用到它。

(2)热功率：单位时间内导体的发热功率叫做热功率．热功率等于通电导体中电流I的二次方与导体电阻R的乘积．(3)电功率与热功率:对纯电阻电路，电功率等于热功率即： P=I*U=I2R=U2/R此时，可得U=IR,所以纯电阻电路也可以说是欧姆定律成立的电路对非纯电阻电路，电功率等于热功率与转化为除热能外其他形式的功率之和．2.电热（1）电热：由于导体的电阻，使电流通过导体时消耗的电能中转化为内能的那一部分能量叫电热。

（2）内容：电流通过导体时产生的热量等于电流的平方、导体的电阻和通电时间的乘积。

（3）公式：Q=I2Rt.（4）适用对象:凡是要计算电热，都应首选Q=I2Rt，可求任何电路中电流I通过电阻R时所产生的热量。

3．热功率的意义及计算（1）热功率：单位时间内发热的功率叫作热功率。

热功率即电能转化为内能的功率，即：P=Q/t=I2R（2）热功率计算:当电路不是纯电阻电路时，电功用W=UIt来计算，电热Q只能用Q=I2Rt 进行计算，电功率用P=IU计算，热功率只能用P热=I2R计算。

4.电热的档位问题：如图所示R1>R2根据P=U2/R可得出高温档：R2单独工作中温档：R1单独工作低温档：R1,R2同时工作如图所示R1>R2根据P=U2/R可得出高温档：R1,R2同时工作中温档：R2单独工作低温档：R1单独工作【例题分析】【例1】（2021·甘肃期末）额定电压均为6V的甲、乙两灯，I﹣U图像如图所示，下列说法正确的是（）A．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3∶2B．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶3C．甲、乙两灯的电阻均随电压增大而减小D．甲、乙两灯的额定功率之比为4∶1【例2】（2021·山东期末）如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，两密封容器内部盛有等量的空气，以下说法正确的是（）A．闭合开关S1、S2，通过三根电阻丝的电流相同B．先闭合开关S1，再闭合开关S2，电流表示数保持不变C．同时闭合开关S1和S2，可以比较电流通过导体时产生的热量与电流的关系D．闭合开关S1、S2一段时间后，右边U形管内的液面高度差比左边U形管的高【例3】（2022·河北期末）如图所示，灯L标有“6V，3.6W”字样，电源电压保持不变，闭合开关S，电流表示数为0.1A，灯实际功率为0.9W（灯丝电阻不随温度变化），下列分析不正确的是（）A．灯L的额定电流为0.6A B．电源电压为3VC．定值电阻R0的阻值为30Ω D．整个电路消耗的总功率为1.5W【例4】（2022·贵州六盘水中考）如图甲所示电路中，电源电压保持不变，滑动变阻器R 的最大阻值为5Ω。

物理焦耳定律

3 转动
0.08
30
0.24
0.192
0.048
卡住
3
0.1
30
0.3
0.3
0
例2．加在某台电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电动机线圈上消耗的热功率为（） A．P B．U2/r C．P2r/U2 D．PP2r/U2 非纯电阻电路中计算电功率只ຫໍສະໝຸດ 用P=UI，热功率只能用P热=I2R
第二章
恒定电流
5、焦耳定律
一、电功和电功率
如图一段电路两端的电压为U，通过的电流为I，在时间t内通过这段电路任一横截的电荷量 q It ．
则电场力做功 W qU 即： UIt W
1．电功：在一段电路中电场力所做的功，也就是通常所说的电流所做的功，简称为电功．
W UIt
电流在一段电路上所做的功等于这段电路两端的电压U、电路中的电流 I 和通电时间 t 三者的乘积．在国际单位制中电功的单位是焦（J），常用单位有千瓦时（kW· h）. 1kW· h＝3.6×106J
给你玩具电风扇1台、干电池2节、电压表和电流
表各 1 只、导线若干。
请你设法测出电风扇的直流电阻，以及电风扇工作时总功率(电功率）和输出的机械功率。
运行情况
物理量
电压电流电阻 I/A U/V R/Ω
总功率热功率机械功率 [电功率] UI －I2R I 2R （UI）（W）（W）（W）
2．电功率：单位时间内电流所做的功
W P UI t
（１）一段电路上的电功率P等于这段电路两端的电压U和电路中电流I的乘积．（２）电功率表示电流做功的快慢．

3.6.2电功率与焦耳定律的计算(练习)(原卷版)-2024-2025学年九年级科学上册讲练课堂(浙

浙教版九年级上册第三章第六节电能--电功率与焦耳定律的计算【同步练习】一、选择题1．（2023·河北保定中考）在如图所示的电路中，电源电压恒为6V，定值电阻R1=4Ω。

闭合开关S后，电压表的示数为2V，则（）A．电路中的电流为2A B．定值电阻R2的阻值为2ΩC．定值电阻R1消耗的电功率为2W D．通电1min定值电阻R2产生的热量为120J 2．（2022·内蒙古通辽中考真题）在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。

下列说法正确的是（）①U形管中液面高度变化主要是由液体热胀冷缩引起的②图甲装置能探究电流通过导体产生的热量与电阻的关系③图乙实验过程中右边透明容器中电阻丝阻值应该等于10Ω④用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象A．①②B．②③C．②④D．③④3．（2023·北京石景山二模）小晨同学要“探究电流产生的热量与哪些因素有关”，准备了如下器材：两个保温烧瓶，烧瓶内装有质量相等、初温相同的煤油，温度计和阻值分别为R 甲和R 乙的电热丝，且R R 乙甲，如图所示，还有满足实验要求的学生电源、滑动变阻器、秒表各一个，电流表两块，开关、导线若干，关于此实验说法正确的是（）A ．在探究电流通过导体产生的热量与导体电阻大小的关系时，必须要将两电热丝串联在电路中B ．将其中一个电热丝接入电路中，可以探究电流通过导体产生的热量与电流大小的关系C ．实验过程中通过加热时间长短反映电流通过电热丝产生热量的多少D ．电流通过电热丝R 甲产生的热量一定比通过电热丝R 乙产生的热量多4．（2023·江苏盐城一模）图甲是小灯泡L 和电阻R 的I ﹣U 图像。

将小灯泡L 和电阻R 接入图乙所示电路中，电源电压恒为2V 。

下列说法正确的是（）A ．由图可知小灯泡两端的电压越大，电阻越小B ．开关S 1、S 2都闭合时，电流表示数为0.5AC ．开关S 1、S 2都闭合时，电路总功率为1WD ．开关S 1、S 2都闭合时，在 1min 内电阻R 产生的热量为24J5．（2023·广东佛山·统考模拟预测）某家用电器的能量流向图如图所示，该用电器可能是（）A ．电视机B ．电风扇C ．电饭煲D ．电水壶6．（2022·湖南株洲·统考中考真题）如图是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验装置，通电前，A、B两个U形管的液面相平，通电一段时间后，通过R1、R2的电流分别为I1、I2，则（）A．I1=I2，A管中的液面较低B．I1>I2，A管中的液面较高C．I1=I2，A管中的液面较高D．I1<I2，A管中的液面较低A．加热相同时间，由于甲杯液体升高温度大，所以甲杯液体吸收热量多B．升高相同的温度，两杯液体吸收相同的热量C．甲杯液体是水D．加热相同时间，两杯液体吸收的热量相同9．（2022·广东珠海模拟）如图所示为“探究电流通过导体时产生的热量与什么因素有关”的实验装置。

2023年中考物理高频考点突破——焦耳定律的计算

2023年中考物理高频考点突破——焦耳定律的计算1．如图所示的电路中电源电压恒为3V。

闭合开关S后，电阻R1的电功率为3W，电阻R2的电功率为4.5W。

求：（1）通过电阻R1的电流；（2）电阻R2的阻值；（3）整个电路在10s内产生的热量。

2．图甲所示是我市某家用电辅热式平板太阳能热水器，其铭牌上标有电加热的功率为1000W。

图乙是其储水箱水位探测电路原理图，其中电源电压为24V，A为水位指示表（由量程为0~0.6A电流表改成），R0阻值为10Ω，Rx为压敏电阻，其阻值与储水箱水深的关系如图丙所示。

(1)热水器正常电加热时，电热丝电阻多大？（结果保留一位小数）(2)阴雨天，将储水箱中50kg、30℃的水加热到50℃，正常通电要多长时间？[若电热全部被水箱中的水吸收且水无热损失，c水=4.2×103J/（kg·℃）](3)当水位指示表指示储水箱水深为0.2m时，探测电路中的电流多大？3．如图所示，电源电压恒定，小灯泡L标有“6V 3W”的字样（灯丝的电阻不随温度变化而变化）。

当只闭合开关S1时，小灯泡恰好正常发光；当同时闭合S1和S2时，电流表的示数为0.8A。

求：(1)只闭合S1时，电流表的示数；(2)R0的阻值；(3)同时闭合S1和S2时，通电1min电路产生的总热量。

4．小明在离家不远处施工，临时用导线将电水壶和电水龙头（打开几秒钟就能流出热水）接入家中电能表[3000r/(kW•h)]。

如图所示。

电水壶的规格为“220V 1210W”，电水龙头的规格为“220V 2420W”，当电路中单独使用电水壶烧水时，铝盘转动110r，用时120s。

在电路中单独使用电水龙头洗漱时，用了180s。

导线、电水壶和电水龙头的电阻不随温度变化。

求：(1)电水壶和电水龙头的电阻；(2)导线的电阻；(3)在洗漱时，导线上产生的热量。

5．右图是多功能汤锅加热的测试电路图，使用时通过旋钮开关（虚线圆圈部分）可实现保温､慢炖､快炖三种功能切换，且保温､慢炖､快炖状态的加热功率依次增大｡已知四个发热电阻的阻值相等，测试电源电压为220V，慢炖状态的功率为550W｡求(1)R1的阻值｡(2)保温状态的功率(3)若把1.1kg的水从20℃加热到100℃，快炖需要6min40s，则加热的效率是多少？6．如图甲为某电饭锅的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1=44Ω，S为靠近加热盘的感温开关，1、2是开关连接的触点，加热盘温度达到103°C时，S自动切换到保温状态。

电功率焦耳定律专题

电功率焦耳定律专题1、工人师傅在改装电炉时，为了使电功率减小到原来的一半，下列措施中可行的是（）A. 截去一半电炉丝B. 串联一条相同的电炉丝C. 并联一条相同的电炉丝D. 把连接电源和电炉的导线长度增加一倍2、有一个标有“8V，2W”的小灯泡，如果接到12V的电源上必须（）联一个阻值为（）的电阻，才能使小灯泡正常发光，此时这个电阻上消耗的电功率是（）W。

3、一只灯泡标有“220V，100W”的字样，若将它接在电压为110V的电源上，其实际功率为（）W，这个灯泡的工作电阻R1=（），若在实验室用伏安法测得灯丝电阻为R2则R1（）R2。

（填“大于”“小于”“等于”）4、一个标有“220V，25W”的白炽灯，使用久了发现灯泡的玻璃发黑，这属于（）现象。

这灯泡仍在220V电压下工作，其功率和新使用时相比较怎样变化（）其原因是（）5、某导体的电阻为10，若在1min内通过导体横截面的电量为60C，那么导体中通过的电流为（）A，电流通过导体产生的热量为（）J。

6、如图所示，当S 闭合，甲、乙为电压表时，甲、乙两表示数之比，当S 断开，甲、乙两表为电流表时，两表示数之比（）此时R1与R2消耗的电功率之比（）7、两个额定电压相同的灯泡甲、乙串联后接到某电源上，两灯泡两端的电压都小于其额定电压，但是甲灯比乙灯亮。

则下列比较两个灯泡额定功率，大小的结论中，正确的是（）A. B. C. D. 无法比较8、两个灯泡额定功率都是40W，第一个灯泡的额定电压是220V，第二个灯泡额定电压是36V，当它们正常发光时（）A. 第一个灯泡较亮B. 第二个灯泡较亮C. 两个灯泡同样亮D. 第一个灯泡的亮度远大于第二个灯泡9、如图所示，把一盏“10V，5W”的电灯L1和电阻R串联后接在某一电压不变的电源上，如图（甲）L1正常发光，若换上一盏“10V、6W”的电灯L2如图（乙），此时下列说法正确的是（）A. 灯L2两端电压可能是10VB. 灯L2实际消耗的功率比6W小C. 灯L2实际消耗的功率比6W大D. 灯L2中的电流可能是0.6A10、如图所示电路中电流表A1示数为0.5A。

电功率+焦耳定律

命题立意本题考查的是闭合电路欧姆定律" 难度中等" 3 " %! 解题思路电动机未启动时车灯功率 6 联立I!*C1 设车灯电阻 I! 3 3 E 得6!* ! $ ) H !* ! !
I!解得 I + ! 由 4* 电动机启动后车灯功率 6 联立I 为 4 4* ! " $) + I + 3 + C1 3 E 和3 !* ! $ !* $ $* 3 4 ! 解得6 则车灯功率降低了! 选项 % 正确" + , 0 " 6 H $ ) H1 , 0 " 6 H* 3 ( " $ H !*
$ 大还是变小选项 % 错误电源的内阻是确定的电路的总电阻变小总电流变大 6内 * 3 E 一定 $
选项 ' 错误电源的效率随着外电阻减小而减小选项 & 正确" 会变大命题立意本题考查了电源的功率及闭合电路的欧姆定律" 难度中等" $ " %! 解题思路由6 由6 3 C 可知6 7 3对应的是图线& 6H 和3 * $# 可得电源电动势为3N C* C C*
#" 3 3 !* ' $" 3 3 ! ' 条件不足无法确定 &" $ %
%" 3 3 ! ' 如图是用直流发#39; 内阻为 . " 0 )Q!
输电线电阻 / 保温室中装有若干只完全相同的电热器用来调节室温! 每 ) " 0 )(! / ! " )(" !* '* 只电热器的额定电压为' 额定功率为其他电阻不计! 也不考虑电热器电阻随温度 ) )Q! !) ) ) K! 的变化" 求(

电功率压轴题

电功率、焦耳定律题型一、焦耳热计算1、一根电热丝的电阻值为R，将它接在电压为U的电路中时，在时间t内产生的热量为Q。

使用一段时间后，比电热线被剪掉了一小段，剩下一段的电阻值为3/4R。

现将剩下的这段电热丝接入电路，则（）A.若仍将它接在电压为U的电路中，在时间t内产生的热量为3/4QB.若仍将它接在电压为U的电路中，产生的热量为Q，所需时间为3/4tC.若将它接入电压为3／4U的电路中，在时间t内产生的热量为QD.若将它接入另一电路，在时间t内产生的热量仍为Q，这个电路的电压为3/4U2、一个电热水壶，铭牌部分参数如下：额定电压220 V，额定功率模糊不清，热效率为90%。

正常工作情况下烧开满壶水需要5 min，水吸收的热量为118 800 J，此时热水壶消耗的电能为________J，其额定功率为________W，电阻是________Ω。

若实际电压为198 V，通过电热水壶的电流是________A，1 min内电热水壶产生的热量是________J。

(假设电阻不随温度改变)题型二、比较电功率大小判断电路图连接方式2、甲灯标明10V，乙灯标明4W。

甲、乙两灯电阻分别为R甲：R乙且R甲＞R乙，并保持不变。

将它们以某种方式接到电压为U的电源上时，两灯均正常发光，将它们以另一种方式连接到电压为U′的电源上时，乙灯正常发光，甲灯的实际功率是额定功率的16／25，则U′与U的比值为（）A.4：9B. 9：4C. 4：5D. 5：4题型三、通过电阻比值，求未知元件的电功率，例题、将灯L接到电压为U的电路上时，灯的电功率为25瓦，若将灯L与一个电阻R串联后仍接在原电路上时，灯L消耗的电功率为16瓦，设灯丝电阻不变，则此电阻消耗的电功率是（）A. 2瓦B. 4瓦C. 8瓦D. 9瓦练习1、将一盏灯接在电源电压不变的电路中使用时，它的电功率是40瓦。

如果将灯L跟电阻R串联后接到同一电源上，电阻R10秒内电流做了36焦耳的功，此时灯的功率是瓦。

(完整版)初中物理焦耳定律计算.doc

焦耳定律计算题姓名： _____________ 班级： _____________ 1、如图所示的电路中，电阻R1 的阻值为10Ω，闭合开关s ，的示数为0.4A,的示数为0.6A ，求：(l ）通过R2 的电流；(2)Rl两端的电压；(3 ）在 60S 内 Rl 产生的热量。

2、如图所示，标有“ 6V 2W”字样的灯泡 L 与电阻 R 串联后接在电源上，开关 S 闭合后，灯泡 L 恰能正常发光，电路消耗的总功率为 10W。

求：通电 1 分钟，电流通过电阻R 产生的热量。

3、在如图 14 所示的电路中，电源电压不变，R1=3Ω， R2=6Ω。

(1) 当 S l、 S3断开， S2闭合时，电流表示数为1A，求电源电压。

当S l、 S3闭合， S2断开时，求： (2) 电路中的总功率；(3) 通电 1min ，电阻R1产生的热量。

4、如图为一台两挡式电热水器的内部简化电路。

S 为温控开关，当S 接a时电路中的电流为 5 A；当 S 接b时电路消耗的电功率为22 W，求：（1）R1的电阻；（2）高温挡时电路消耗的电功率；（3）在低温挡工作 l0 min ，电流通过R2产生的热量。

5、电饭锅工作时有两种状态：一种是加热状态，另一种是保温状态。

如图所示为电饭锅的电路图，R1、R2为电热丝，S 为温控开关，A、 B 两点接在家庭电路上。

当S 闭合时，电饭锅处于加热状态，加热功率为1000W；当 S 断开时，电饭锅处于保温状态，保温功率为100W．求：（1）电饭锅加热 30s ，电热丝产生的总热量是多少？（2）电热丝R1、R2的阻值之比是多少？（3）电饭锅保温 30min ，电热丝产生的R2产生的热量是多少？6、小明学了家庭电路知识后，利用电能表和秒表测量家中电热水器的实际功率。

他的做法是：打开标有“ 220V1210W”的热水器，关掉家里的其他用电器，测得电能表（标有“ 1800r/kW ·h”）的铝盘转过200 转所用的时间是400s 。

焦耳定律练习题(含答案)

这台电动机正常工作iS消耗的电能为W产生的热量为Q则（）
A. W=3800J Q=200JB. W=3800J Q=3800J C.W=72200J Q=200JD. W=72200J Q=3800J
&有两根阻值分别为1匚的电阻丝，分别采用下图所示的四种方法接在同一电源上后，
相同时间内产生的热量最大的是（）
C.540J
D•无法判断
5、家用电吹风由电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝发热和不发热时，电动机都能正常工作。如下图所示电路中符合要求的是（）
6、电流通过导体时导体会发热，根据这个道理可制成（）
A.电风扇B.电铃C.电炉
电机
7、一台电动机正常工作时线圈两端的电压为380V,线圈电阻为2二，线圈中电流为i0A。
30、如图所示的电路中，有带风叶的小电动机一只，电热丝一段，开关两只（S、S2），插
头一只，导线若干，利用这些器材可以连接成一个有冷、热两档风的电路•要求：只闭合开关S时吹冷风；只闭合S时既无冷风又不发热；同时闭合S、S2时吹热风•请用笔画线做导线按要求将图中的元件连接起来•（连线不能交叉）
四、简答题
开S,使电烙铁处于预热状态；当需焊接时，闭合S,就能很快达到焊接温度。现用“220V25W的电烙铁，若灯炮在预热状态时的电阻为800欧，则预热状态下电烙铁消耗的功率为多少瓦？整个电路消耗的功率是电烙铁正常工作时的百分之几？
A:放甲电热器的容器B:放乙电热器的容器
C:一样快D:无法确定
13、一根电阻丝，接在电压恒为U的电路中，在时间t内放出的热量为Q;若截去一半，
仍然接在该电路中，在相同的时间内放出的热量为（）：
A.Q/2B.QC.2QD.4Q

2023年中考物理二轮复习专题-电功率、焦耳定律计算(含用电器类)

2023中考物理专题-电功率、焦耳定律计算（含用电器类）一、基础练习题1.如图所示，电源电压保持3V不变，电阻R1=10Ω、R2=20Ω。

闭合开关S，求通电100s，电阻R1产生的热量。

2.如图所示的电路中电源电压恒为3V。

闭合开关S后，电阻R1的电功率为3W，电阻R2的电功率为4.5W。

求：（1）通过电阻R1的电流；（2）电阻R2的阻值；（3）整个电路在10s内产生的热量。

3.如图是某晾衣机的工作电路图，电源电压U=220V，其中R是发热电阻。

当开关S1闭合、S2断开时，晾衣机开启风干功能，其额定功率P1=44W；当开关S1、S2均闭合时，晾衣机开启烘干功能，通过R的电流I2=1A。

求：（1）使用风干功能时通过电动机的电流。

（2）使用烘干功能时电阻R 在1min 内产生的热量。

（3）使用烘干功能1h 消耗的电能。

二、多档位用电器计算4.小玥在妈妈指导下用电熨斗熨烫衣服,她首先阅读说明书,知道电熨斗有“低温”、“高温”两个档位,其简化电路如图所示,R 1、R 2是电热丝,R 1=48.4Ω,R 2=96.8Ω,S 为旋转式开关。

（1）当她旋转触片接触触点1和2时,电熨斗为档位；（2）求该档位通电1min,电流产生的热量。

5.图甲为某电火锅的铭牌，其内部简化电路如图乙所示，R 1、R 2为阻值一定的电热丝，且12R R 。

通过控制开关S 1、S 2的断开或闭合状态，可以让电火锅在不同档位工作。

（1）电火锅在低温挡工作时，开关S 1、S 2分别处于什么状态？（2）求12R R ∶的值；（3）若家庭电路的电压是220V ，某插座的额定电流是5A ，用该插座仅给电火锅供电，从安全用电和加热快这两个角度综合考虑，应选择哪个档位？说明理由。

6.某电饭煲内部电路简图如图甲，S为总开关，S1为自动控制开关，当S闭合时为煮饭过程，断开时为保温过程，某同学用仪表测量出了该电饭煲煮饭和保温全过程的电流随时间变化图像如图乙，电饭煲工作电压恒为220V，求（1）电阻R1的功率P1；（2）电阻R2的阻值；（3）煮饭过程中消耗的电能W。

电功率与焦耳定律

电功率与焦耳定律知识点讲解一、电功率1、电功率：用电器在单位时间内消耗的电能。

物理意义：表示用电器消耗电能快慢的物理量。

单位：国际单位瓦特(W)；常用单位：千瓦(kW)2、计算公式：P=UI=W/t(适用于所有电路)。

对于纯电阻电路可推导出：P=I2R=U2/R。

①串联电路中常用公式：P=I2R P1：P2：P3：…Pn=R1：R2：R3：…：Rn②并联电路中常用公式：P=U2/R P1：P2=R2：R1③无论用电器串联或并联，计算总功率常用公式P=P1+P2+…Pn3、额定功率和实际功率①额定电压：用电器正常工作时的电压。

额定功率：用电器在额定电压下的功率。

P额==U额I额=U额2/R②当U实=U额时，P实=P额(灯正常发光)当U实<U额时，P实<P额用电器不能正常工作(灯光暗淡)当U实>U额时，P实>P额长期使用影响用电器寿命(灯发光强烈,有时会损坏用电器)当U实>>U额时，P实=0用电器烧坏(灯丝烧断)二、焦耳定律1、电流的热效应：电流通过导体发热的现象。

发热的多少可以通过焦耳定律进行计算。

2、英国物理学家焦耳通过大量的实验，总结出焦耳定律。

内容：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。

公式：Q = I2Rt 单位：I—A，R—Ω，t—s，Q—J。

注：焦耳定律适用于任何用电器的热量计算。

对只存在电流热效应的电路（电能全部转化为内能）也可用Q=W=UIt=Pt=U2/R t来计算热量。

3、①串联电路中常用公式：Q=I2Rt。

Q1：Q2：Q3：…：Qn=R1：R2：R3：…：Rn并联电路中常用公式：Q=U2t/R；Q1：Q2=R2：R1。

②无论用电器串联或并联，计算在一定时间所产生的总热量常用公式Q=Q1+Q2+…Qn③分析电灯、电炉等电热器问题时往往使用：Q=U2t/R=Pt知识的应用一、选择题1. 关于电功和电功率说法不正确的是：（）A.用电器消耗的电能越多，电功率越大；B.功率是表示电流做功快慢的物理量；C．单位时间内，电流做功越多，电功率越大；D．千瓦时电功的单位，千瓦是电功率的单位。

电功率焦耳定律

1（09绵阳）我们知道，电炉通电后，电炉丝热得发红，而与电炉丝相连的导线却不怎么发热。

其原因是A．导线的电阻小B．电炉丝的电阻小C．通过导线的电流大D．通过电炉丝的电流大Y2（09成都）下列用电器在工作过程中，电能几乎全部转化为内能的是A．电脑B．电风扇C．洗衣机D．电炉3（09泰安）将规格都是“220V 200W”的一台电风扇、一台电视机和一把电烙铁，分别接入家庭电路中，通电时间相同，下列有关电流通过它们产生热量的说法中，正确的是A．电风扇产生的热量最多 B．电视机产生的热量最多C．电烙铁产生的热量最多 D．三者产生的热量一样多Y4（09兰州）电炉丝断了，去掉1/5后，仍然接在原来的电源两端，则在相同时间内产生的热量与原来产生的热量之比为A. 5 ：4B. 1 ：5C. 5 ：1D. 4 ：5Y5 (09常德)下列常见电器中不是利用电流热效应工作的是Y6 （09河南）用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图9所示。

将它们串联在电路中，通电一段时间后，比较甲、乙两导体升高的温度．正确的是A.甲导体的温度升高得多B.乙导体的温度升高得多C.甲、乙两导体升高的温度相同5fD.条件不足，无法判断7（09仙桃）在家庭电路中，导线相互连接处往往比别处更容易发热，甚至引起火灾。

原因是连接处A．电流比别处小，产生的热量多B．电流比别处大，产生的热量多C．电阻比别处小，产生的热量多D．电阻比别处大，产生的热量多8 (09新疆)小华仔细观察家中的电视机、电风扇、白炽灯和节能灯四种用电器，发现它们上面都标有“220V 40W”的字样，若他们都在额定电压下工作相同的时间，则产生热量最多的是A．电视机B．电风扇C．白炽灯D．节能灯12（09株洲）在家庭电路中，导线相互连接处往往比别处更容易发热，老化更快。

这是因为A．连接处的电流较大B．连接处的电流较小C．连接处的电阻较大D．连接处的电阻较小//要从决定电阻大小的因素上分析电阻变大的原因！Y13（09锦州）下列用电器中，是利用电流热效应工作的是：()A.电视机B.电冰箱C.洗衣机D.电熨斗Y1（09威海）图16是“探究电流通过导体产生热量与导体电阻关系”的实验装置，两阻值分别为R和2R的电阻丝浸在相同质量和相同初温的煤油中，每一烧瓶里各插一支温度计，则闭合开关，经过一段时间，两电阻丝产生热量的多少是通过温度计的示数变化反映出来的；采用这种连接方式的目的是控制电流相同。

第18章电功率和焦耳定律计算专题

1、图是某电饭锅的简化电路图。

S 1、S 2都闭合时是加热状态，总功率为是880W ；只闭合S 2时是保温状态，R 2的电阻是1100Ω。

家庭电路的电压是220V 。

试求：（1）保温状态时，R 2的功率是多少? （2）加热状态时，总电流是多少?（3）加热状态时，电饭锅工作30min ，消耗的电能是多少?2、如图所示，把20Ω的电阻R 1和30Ω的电阻R 2串联起来，接在电压为6V 的电源上。

闭合开关后，求：（1）电流表的示数；（2）电路消耗的总功率。

3、如图甲所示，电源电压恒定，R 0为定值电阻。

将滑动变阻器的滑片从a 端滑到b 端的过程中，电压表示数U 与电流表示数I 间的关系图象如图乙所示。

求：（1）滑动变阻器R 的最大阻值；（2）R 0的阻值及电源电压；（3）当滑片滑到滑动变阻器的中点时，电阻R 0消耗的功率。

4、小华用一电磁炉将质量为1kg 的水【c 水=4.2×l03J/（kg 。

℃）】从20℃加热到30℃，水吸收的热量是多少J ，若不计热损失，加热时间为35s ，则该电磁炉的实际功率是多少W ？5、如图所示电路，电源电压恒为12V ，电阻R 1的阻值为5Ω，滑动变阻器R 上标有“10Ω 3A ”的字样，小灯泡L 上标有“12V 6W ”的字样，电流表的量程为0～3A 。

（1）当开关S 1、S 2、S 都闭合时，求小灯泡L 在5min 内产生的热量。

（2）当开关S 1、S 2、S 都闭合，电流表的示数为2A 时，求R 2消耗的电功率。

（3）当开关S 1、S 2都断开，S 闭合时，为了确保测量准确，要求电流表示数不小于其量程的1/3，求滑动变阻器R 2接入电路的最大阻值。

6、小刚同学设计了一个模拟调光灯的电路，如图甲。

电源电压恒为3V ，灯泡的额定电压为2.5V ，灯泡的I —U 关系图像如图乙所示。

滑动变阻器上标有“10Ω1A ”字样。

当灯泡正常发光时，求：（1）灯丝的电阻是多少？（2）滑动变阻器接入电路中的阻值应为多少？（3）滑动变阻器消耗的电功率是多少？7、如图所示电路，电源电压不变，灯泡L 标有“6V 3W ”字样，当S 1、S 2都断开时，滑片P 从b 端滑到某一位置C 时，滑动变阻器R 连入电路的电阻减小6Ω，电流表示数变化了0.1A ，灯泡恰好正常发光；保持滑片P 的位置不变，闭合S 1、S 2，电流表示数又变化了1.5A ，求：（1）灯泡的电阻和正常工作时的电流；（2）电源电压；（3）当S 1、S 2都闭合时，调节滑片P ，电路消耗总功率的最小值。

电功电功率和焦耳定律

几种常见家用电器的额定功率
用电路
额定电压（V）
额定功率（W）
29吋彩电
220
电熨斗 220
电冰箱 220
微波炉 220
台灯 220
～150
300～ 800
100～ 150
800～ 1200
40～60
随堂练习
1、家用电灯泡上标着“PZ220-40”字样，其中的“220” 示_额__定__电__压_， “40”表示额_定_功__率____，该灯泡正常工作时的电流为_0_.1_8_安，灯丝的电阻为_1_2_1_0_Ω. 2、某家庭的冰箱正常工作时电流0.8A，全天24小时正常使用，求电冰箱的功率是多少，使用一个月（按30天算）用了多少度电？
有一种家用电熨斗的规格为“220V，300W”，这种电熨斗内部的电热丝的电阻是多少?如在额定电压下工作， 1min内产生的热量是多少?
【答案】161.3Ω，1.8×104J
小结
电功
电流所做的功
电功率
电流做功的快慢
焦耳定律
电流的热效应，Q=I2Rt
“220V 60W”的电灯2盏，一台“220V 90W”
的电视机，如上述用电器每天工作5h，每天消耗
电能 J，他家月初电度表的数字3 是2789. ,使
用30天后电度表盘的数字是
,这个月耗电
度
5.94×106
2838.8
49.5
焦耳定律
电流的热效应
焦耳定律：电流通过导体时产生的热量Q等于电流I的二次方、导体的电阻 R 和通电时间 t 三者的乘积．
P W UI t
V、A
变换公式：P=I2R=U2/R
单位：在国际单位制中是瓦特（W），常用

高中电功率试题及答案

高中电功率试题及答案一、选择题1. 一个电炉的电阻丝和一根铁丝串联在电路中，通电后较长时间内，下列说法正确的是（）A. 电阻丝和铁丝的发热功率相同B. 电阻丝和铁丝的发热功率不同C. 电阻丝和铁丝的发热功率之比等于它们的电阻之比D. 电阻丝和铁丝的发热功率之比等于它们的电阻之比的倒数答案：C解析：根据焦耳定律Q=I^2Rt，串联电路中电流相同，电阻丝和铁丝的发热功率之比等于它们的电阻之比。

2. 一个电功率为1000W的电炉，在额定电压下工作时的电流强度为（）A. 5AB. 10AC. 20AD. 50A答案：B解析：根据电功率公式P=UI，电流强度I=P/U=1000W/220V≈4.5A，最接近的选项是B。

3. 两个电阻分别为R1和R2的电阻器串联在电路中，下列说法正确的是（）A. 电路中的电流处处相等B. 电路中的电压处处相等C. 电路中的电阻处处相等D. 电路中的电功率处处相等答案：A解析：串联电路中电流处处相等，电压和电阻、电功率在不同位置是不同的。

二、填空题4. 一个电炉的电阻为44Ω，接在照明电路中，通过它的电流为5A，则该电炉的电功率为______W。

答案：1100W解析：根据电功率公式P=I^2R，代入数据计算得到P=(5A)^2×44Ω=1100W。

5. 一个电功率为100W的电灯，接在家庭电路中，正常工作时通过灯丝的电流强度为______A。

答案：0.45A解析：家庭电路电压为220V，根据电功率公式P=UI，电流强度I=P/U=100W/220V≈0.45A。

三、计算题6. 一个电炉的电阻为50Ω，接在照明电路中，求该电炉正常工作时的电功率。

解答：根据电功率公式P=I^2R，首先需要求出电流强度I。

由于电炉接在照明电路中，电压U=220V，根据欧姆定律I=U/R，代入数据计算得到I=220V/50Ω=4.4A。

然后代入电功率公式P=I^2R，得到P=(4.4A)^2×50Ω=968W。
