项目4桥式起重机电气控制线路分析
（1）电磁抱闸制动器断电制动控制线路
图4-6 电磁抱闸制动器断电制动控制的电路图 1－线圈；2－衔铁；3－弹簧；4－闸轮；5－闸瓦；6－杠杆
项目四 桥式起重机电气控制线路分析
（2）电磁抱闸制动器通电制动控制线路
Company Logo
图4-6 电磁抱闸制动器通电制动控制的电路图 1－弹簧；2－衔铁；3－线圈；4－铁心；5－闸轮；6－闸瓦；7－杠杆
项目四 桥式起重机电气控制线路分析
4．1项目描述
3．桥式起重机对电力拖动和电气控制的要求
Company Logo
（1）空钩能快速升降，以减少上升和下降时间，轻载的提升速度应大 于额定负载的提升速度。 （2）具有一定的高速范围，对于普通起重机调速范围一般为3∶1， 而要求高的地方则要求达到5∶1～10∶1。 （3）在开始提升或重物接近预定位置附近时，都需要低速运行。因此 应将速度分为几挡，以便灵活操作。 （4）提升第一挡的作用是为了消除传动间隙，使钢丝绳张紧，为避免 过大的机械冲击，这一挡的电动机的启动转矩不能过大，一般限制在 额定传矩的一半以下。 （5）在负载下降时，根据重物的大小，拖动电动机的转矩可以是电动 转矩，也可以是制动转矩，两者之间的转换是自动进行的。 （6）为确保安全，要采用电气与机械双重制动，既减小机械抱闸的磨 损，又可防止突然断电而使重物自由下落造成设备和人身事故。 （7）要有完备的电气保护与联锁环节
项目四 桥式起重机电气控制线路分析
4．3 项目实施
4．3．2桥式起重机主令控制器控制线路分析
1．主电路分析
Company Logo
图4-17（a）中QS1为主电路的开关，KM0与KM1为吊钩电动机 正反转控制接触器（控制吊钩升降），YA为三相制动电磁铁， KI1为过电流保护继电器，电动机转子电路中共有7段对称连接 的电阻，其中前2段为反接制动电阻，由接触器KM3、KM4控制， 后4段为起动加速调速电阻，分别由接触器KM5～KM8控制；最 后一段为固定的软化特性电阻，一直串接在转子电路中；当 KM3～KM8依次闭合时，电动机的转子回路中串入的电阻依次 减小，与主令控制器的各控制位置相对应的电动机的机构特性 如图4-18所示。
桥式起重机电气控制线路69页PPT
桥式起重机电气控制线路
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——
桥式起重机电气控制线路
第六章 桥式起重机旳电气控制
ቤተ መጻሕፍቲ ባይዱ 桥式起重机旳构造
❖ 桥架：横跨车间旳主干部分，同步也是桥式起重机其他部 分旳安装基础。例如，驾驶室、小车及交流磁力控制盘等 等都是装在桥架上旳。
❖ 大车：大车驱动整个桥式起重机在铺设旳轨道上走行。有 旳桥式起重机用一台电动机驱动大车，有旳用两台电动机， 本教材简介旳是两台驱动电机驱动。
❖ 大车限位保护
❖ SA4：是同一个凸轮控制器旳不同触点。假设
❖ KM10迈进，KM11后退，迈进时上边支路SA4 触
❖ 点闭合，下边支路触点断开。后退时，上边支路
❖ SA4触点断开，下边支路触点闭合。若，迈进中 达
❖ 到限位位置，KM10断，把凸轮控制器打到后退 档
❖ 上，下边SA4触点闭合，大车能够后退。
❖ SA1扳到”上升1”位： 3、5、6、7号触点闭合； 3号触点闭合：引入上升限位SQ9常闭触点； 5号触点闭合：上升方向电动机接触器KM1吸合； 6号触点闭合：KM3吸合，电磁抱闸松开； 7号触点闭合：KM4得电，切除转子串旳第一段 电阻。
❖ SA1扳到“上升2”位：
3、5、6、7、8号触点闭合，与“上升1”档比 较，KM5吸合，切掉第二段电阻，电动机转速更 高。1档主要用来绷紧起升钢索，低速起升，降 低冲击。
主起升电动机旋转控制线路
SA1
1
KA
2
SQ9
3
4
5
KM2
KM1
6
KM2 7
KM3 8
9
10
11
12 KM2
KA1 KA
KM1
KM2
KM1
KM1
KM9
KM3
KM4
KM5
KM6
ቤተ መጻሕፍቲ ባይዱ 桥式起重机旳构造
❖ 桥架：横跨车间旳主干部分，同步也是桥式起重机其他部 分旳安装基础。例如，驾驶室、小车及交流磁力控制盘等 等都是装在桥架上旳。
❖ 大车：大车驱动整个桥式起重机在铺设旳轨道上走行。有 旳桥式起重机用一台电动机驱动大车，有旳用两台电动机， 本教材简介旳是两台驱动电机驱动。
❖ 大车限位保护
❖ SA4：是同一个凸轮控制器旳不同触点。假设
❖ KM10迈进，KM11后退，迈进时上边支路SA4 触
❖ 点闭合，下边支路触点断开。后退时，上边支路
❖ SA4触点断开，下边支路触点闭合。若，迈进中 达
❖ 到限位位置，KM10断，把凸轮控制器打到后退 档
❖ 上，下边SA4触点闭合，大车能够后退。
❖ SA1扳到”上升1”位： 3、5、6、7号触点闭合； 3号触点闭合：引入上升限位SQ9常闭触点； 5号触点闭合：上升方向电动机接触器KM1吸合； 6号触点闭合：KM3吸合，电磁抱闸松开； 7号触点闭合：KM4得电，切除转子串旳第一段 电阻。
❖ SA1扳到“上升2”位：
3、5、6、7、8号触点闭合，与“上升1”档比 较，KM5吸合，切掉第二段电阻，电动机转速更 高。1档主要用来绷紧起升钢索，低速起升，降 低冲击。
主起升电动机旋转控制线路
SA1
1
KA
2
SQ9
3
4
5
KM2
KM1
6
KM2 7
KM3 8
9
10
11
12 KM2
KA1 KA
KM1
KM2
KM1
KM1
KM9
KM3
KM4
KM5
KM6
桥式起重机电气控制线路资料
KM1
SQ5
KM3
KV
AC1-5 5
SQ7 SQ7
W I＞
KA4
I＞
W I＞ AC2-6
S1 KA2
S2 S3
S5 S6
S4 S7 S8 S9
AC2-5
SQ8
AC2-7
YB1 M1
YB2 M2
YB3 M3
YB4 M4
M5 SQ9 KA3
YB5 YB6 KA5 KM2 KM1 KM1 KM8 KM7 KM6
KM1
SQ5
KM3
KV
AC1-5 5
SQ7 SQ7
W I＞
KA4
I＞
W I＞ AC2-6
S1 KA2
S2 S3
S5 S6
S4 S7 S8 S9
AC2-5
SQ8
AC2-7
YB1 M1
YB2 M2
YB3 M3
YB4 M4
M5 SQ9 KA3
YB5 YB6 KA5 KM2 KM1 KM1 KM8 KM7 KM6
SQ1 SQ3 AC3-6
SQ2 AC3-7 SQ4 AC3-5 KM
KM9 KM8 KM7 KM6
KM
KM9
KM2
KM9
KM5 KM4 KV KM2 KM1 KM9 KM8 MK7 KM6 KM5 KM4 KM3
5R
1R
2R
3R
4R
启动运行阶段：合上电源开关 图中未画)， 得电。 启动运行阶段：合上电源开关QS1(图中未画 ，按下启动按钮 ，KM得电。 图中未画 按下启动按钮SB， 得电
三、20/5t桥式起重机电气控制线路分析
L1 L2 L3 FU1 FU2 I＞ QS4 I＞ KA5 SB QS2 QS3
桥式起重机的电气控制-PPT课件
电机与电气控制技术
桥 式 起 重 机 的 电 气 控 制
（三）保护电路 电路有欠压、零压、零位、过流、行程终端限 位保护和安全保护共六种保护功能 1 2．欠压保护 ．零压保护与零位保护 接触器KM 本身具有欠电压保护的功能， 采用按钮 SB 起动，SB动合触点与KM的自 当电源电压不足时（低于额定电压的 85%）， 锁动合触点相并联的电路，都具有零压（失 KM因电磁吸力不足而复位，其动合主触点 压）保护功能，在操作中一旦断电，必须再 和自锁触点都断开，从而切断电源。 次按下 SB才能重新接通电源。 采用凸轮控制器控制的电路在每次重新起动 时，还必须将凸轮控制器旋回中间的零位， 这一保护作用称为“零位保护”
三、 凸 轮 控 制 器 控 制 的 电 路
过流继电器
转子回路串入 不对称电阻 小车驱动电动机
制动电磁铁
电机与电气控制技术
（一）电动机定子电路
桥 式 起 重 机 的 电 气 控 制
三、 凸 轮 控 制 器 控 制 的 电 路
正转自 锁回路
反转自 锁回路 按下起 动按钮 SB2 零位： 起动位置
零位时，M2不通电
电机与电气控制技术
桥 式 起 重 机 的 电 气 控 制
三、桥式起重机对电力拖动的要求
（一）对起重电动机的要求 1. 起重电动机为重复短时工作制。所谓“重 复短时工作制”，即FC介于25%～40％。电 动机较频繁地通、断电，经常处于起动、制 动和反转状态，而且负载不规律，时轻时重， 因此受过载和机械冲击较大；同时，由于工 作时间较短，其温升要比长期工作制的电动 机低(在同样的功率下)，允许过载运行。因此， 要求电动机有较强的过载能力。
桥 式 起 重 机 的 电 气 控 制
三、 凸 轮 控 制 器 控 制 的 电 路
桥式起重机电气控制线路资料
电动双联桥式起重机的桥架主要由两 根主梁和两根端梁组成。主梁和端梁刚性 连接，端梁的两端装有车轮，作为支承和 移动桥架之用。主梁有轨道供起重小车运 行用。
§3 桥架金属结构
桥架的构造型式主要取 决于主梁的结构型式，比 较典型的结构有四桁架式 和箱型截面的双腹板梁式 两种。
一、四桁架式桥架 桥架的两根主梁都是由 四个平面桁架组合成的封 闭型空间结构。 主桁架和副桁架； 上、下水平桁架连接之。
*提升机构与移动机构对电力拖动自动控制的要求
1、具有合理的升降速度。 2、具有一定的高速范围（2-3） 3、为消除传动间隙，将钢丝绳张紧，以避免过大的机械冲出，提升的第一档应作 为预备级，该级起动转矩一般限制在额定转矩的一半以下。 4、下放重物时，依据负载大小，拖动电动机可运行在下放电动状态、倒拉反接制 动状态、超同步制动状态或单相制动状态。 5、必须设有机械抱闸以实现机械制动
返回
起重机电动机的工作状态分析
*提升物品时电动机的工作状态 *下降物品时电动机的工作状态 1、反转电动状态 2、再生制动状态 3、倒拉反接制动状态 4、单相制动状态
提升物品时的电动状态
下放物品时的三种工作状态
返回
第二节 起升机构的电气控制
*凸轮控制器的起升机构控制电路
*主令控制器起升机构的电路

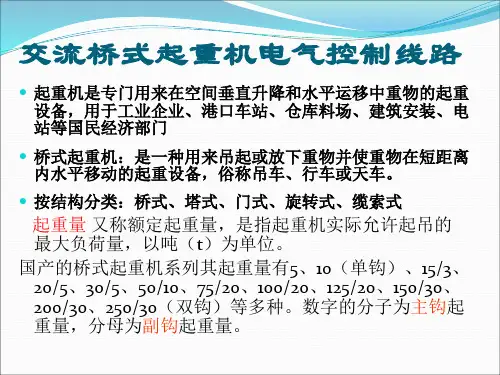

起重量 又称额定起重量，是指起重机实际允许起吊的 最大负荷量，以吨（t）为单位。 国产的桥式起重机系列其起重量有5、10（单钩）、15/3、 20/5、30/5、50/10、75/20、100/20、125/20、150/30、 200/30、250/30（双钩）等多种。数字的分子为主钩起 重量，分母为副钩起重量。
二、20/5t桥式起重机对电力拖动的要求
1. 桥式起重机的工作环境较恶劣，经常需带载启动，要求电 动机的启动转矩大，启动电流小，且有一定的调速要求，因 此多选用绕线转子异步电动机拖动，用转子绕组串电阻实现 调速。 2. 要有合理的升降速度，空载、轻载速度要快，重载速度要 慢。 3. 提升开始和重物下降到预定位置附近时，需要低速，因此 在30％额定速度内应分为几挡，以便灵活操作。 4. 提升的第一挡作为预备级，是为了消除传动的间隙和张紧 钢丝绳，以避免过大的机械冲击，所以启动转矩不能太大。 5. 为保证人身和设备安全，停车必须采用安全可靠的制动方 式，因此采用电磁抱闸制动。 6.具有完备的保护环节：短路、过载、终端及零位保护。
§3 桥架金属结构
桥架的构造型式主要取 决于主梁的结构型式，比 较典型的结构有四桁架式 和箱型截面的双腹板梁式 两种。
一、四桁架式桥架 桥架的两根主梁都是由 四个平面桁架组合成的封 闭型空间结构。 主桁架和副桁架； 上、下水平桁架连接之。
*提升机构与移动机构对电力拖动自动控制的要求
1、具有合理的升降速度。 2、具有一定的高速范围（2-3） 3、为消除传动间隙，将钢丝绳张紧，以避免过大的机械冲出，提升的第一档应作 为预备级，该级起动转矩一般限制在额定转矩的一半以下。 4、下放重物时，依据负载大小，拖动电动机可运行在下放电动状态、倒拉反接制 动状态、超同步制动状态或单相制动状态。 5、必须设有机械抱闸以实现机械制动
返回
起重机电动机的工作状态分析
*提升物品时电动机的工作状态 *下降物品时电动机的工作状态 1、反转电动状态 2、再生制动状态 3、倒拉反接制动状态 4、单相制动状态
提升物品时的电动状态
下放物品时的三种工作状态
返回
第二节 起升机构的电气控制
*凸轮控制器的起升机构控制电路
*主令控制器起升机构的电路
起重量 又称额定起重量，是指起重机实际允许起吊的 最大负荷量，以吨（t）为单位。 国产的桥式起重机系列其起重量有5、10（单钩）、15/3、 20/5、30/5、50/10、75/20、100/20、125/20、150/30、 200/30、250/30（双钩）等多种。数字的分子为主钩起 重量，分母为副钩起重量。
二、20/5t桥式起重机对电力拖动的要求
1. 桥式起重机的工作环境较恶劣，经常需带载启动，要求电 动机的启动转矩大，启动电流小，且有一定的调速要求，因 此多选用绕线转子异步电动机拖动，用转子绕组串电阻实现 调速。 2. 要有合理的升降速度，空载、轻载速度要快，重载速度要 慢。 3. 提升开始和重物下降到预定位置附近时，需要低速，因此 在30％额定速度内应分为几挡，以便灵活操作。 4. 提升的第一挡作为预备级，是为了消除传动的间隙和张紧 钢丝绳，以避免过大的机械冲击，所以启动转矩不能太大。 5. 为保证人身和设备安全，停车必须采用安全可靠的制动方 式，因此采用电磁抱闸制动。 6.具有完备的保护环节：短路、过载、终端及零位保护。
项目25 205T桥式起重机电气控制原理分析分解
（5）当凸轮控制器合上时电动机不转动。可能是电动机缺相，或线路上 无电压；也可能是控制器接触指与铜片未接触；还可能是电动机转子电路断 线，或集电器发生故障。可做进一步的检查，确定故障原因，并采取相应措 施进行排除。
（6）凸轮控制器合上后，电动机仅能朝一个方向转动。检查控制器中定 子电路或终端开关电路中的接触指与铜片之间的接触是否良好，若接触不好， 可调整接触指，使它与铜片接触良好；检查终端开关工作是否正常，如果工 作不正常，应予以调整或更换；检查接线是否有错误，找出故障并消除之。
项目25 20/5t桥式起重机 电气控制原理分析
25
常见起重机的类型
25.1 桥式起重机的主要结构和运动形式 25.2 桥式起重机电动机的电气控制电路 25.3 桥式起重机常见电气故障的检修
桥式类型起重机
桥式类型起重机是指有能运行的 桥架结构和设置在桥架上能运行 的起升机构组成的起重机械。
轮胎起重机
移动式起重机
(3）履带式起 重机 把起重工作装 置和设备装设 在履带式底盘 上的起重机.
移动式起重机
(4）门座起重机 装在沿地面轨道 行走的门形底座上 的全回转臂架起重 机，它是码头前沿 的通用起重机械之 一。门座起重机的 工作地点相对比较 固定，可以较高的
图5－16 门座起重机示意图
（1）20/5t桥式起重机主要结构及作用
1-导轨 2-端梁 3-登梯 4-驾驶室 5-电阻箱 8-起重电机 9-起重小车 10-供电滑触线
6-主梁
7-控制柜
（2）运动形式
• 大车运动 桥架沿铺设在两侧高架上的轨道纵向运行，采 用制动器、减速器和电动机组合成一体的三合一驱动方式， 驱动方式为分别驱动、即两边的主动车轮各用一台电动机 驱动。 • 小车运动 起重小车沿铺设在桥架上的轨道横向运行，
桥式起重机教程——桥式起重机电气控制系统
32/5桥式起重机电气控制
第一节 配电
1.配电主电路
电源由集电器取自滑线，380V，50Hz。 引到主断路器Q001上口，再由下口连接到 主接触器K001，再由主接触器下口连接到 各运行机构的断路器上口。 有些电源取自主断路器上口，例如：司 机室空调，电源指示灯。 变压器一次侧取自主断路器上口，二次 侧用于照明和电源插座等用电。 注意：配电主电路主要表示的是起重机 电源的分配，和电源的来源，主要是主断 路器1 识图
由控制线路的线号可知，其电源取自主断路 器上口，所以，在对配电控制线路进行检修时， 一定要将断路器Q007断开，防止触电。另外， Q007断开也是造成起重机不能启动故障的原因 之一。 S003为司机室急停开关，与主断路器脱口线 圈串联，闭合时脱口线圈得电。它是天车出现操 作失灵时紧急停止时使用，用于断开主断路器用。 Q001为主断路器脱扣线圈。 S001为司机室电锁开关，起重机启动时，应 处于闭合状态。起重机断电时，将电锁拧到断开 位置
1.3 断电过程 将电锁拧至断开状态或按下停止按钮，主接 触器线圈断电，主接触器断开。 注意：不建议将急停按钮用于频繁断电，建议 只用于紧急情况下的断电。急停按钮按下后，主 断路器处于跳闸状态，再次启动起重机时，必须 先将主断路器闭合。并且影响断路器使用寿命。 1.4 常见故障 起重机不启动： 检查Q001、Q007是否处于闭合状态，检查 重锤限位开关触点是否闭合，检查主接触器线圈 接线是否牢固，线圈是否损坏，检查停止按钮、 电锁开关接线是否牢固，其闭点是否接触良好， 检查主接触器自保点K001是否闭合正常。等等
S002为司机室启动按钮，S004为电气室启 动按钮，规定都为绿色按钮。S005为电气室停止 按钮，为红色。 S191、S291分别为主起升和副起升的重锤 限位开关，使用常闭点，当钩头撞击重锤时，重 锤限位开关常闭点断开，主接触器线圈失电，主 接触器断开。 1.2 启动过程 在主断路器Q001和控制回路断路器Q007闭 合的情况下，将电锁S001拧到闭合位置，按下启 动按钮S002或S004，此时，主接触器K001线 圈得电，主接触器吸合，带动自保触点K001闭合， 主接触器线圈保持闭合状态。各机构断路器上口 得电。
双梁桥式起重机-电气控制部分全新精选
湘潭大学毕业论文题目：起重机设计专业：机械设计制造及其自动化学号：姓名：指导教师：完成日期： 2010.6湘潭大学毕业论文（设计）任务书论文（设计）题目： 18t桥式起重机设计学号： 2006183918 姓名：谢伟专业：机械设计制造及其自动化指导教师：陈格平系主任：一、主要内容及基本要求最大起升重量：18t 梁跨度：31500mm 起升速度：18～28m／min 起升高度：14m 起重机运行速度：80～95m／min起升机构运行速度40～45 m／min基本要求：1 根据上述要求，设计桥式起重机；2 设计计算说明书1份；3 总装配图1张，小车装配图1张，小车架结构图1张，18t桥式起重机总电路原理图1张；4 英文资料翻译，3000单词左右二、重点研究的问题1结构设计（小车运行起升机构）；2材料选择、主要参数的选择等；3各种强度计算和校核（如有未知条件可按通用机械方式自行设定）；4总电路电气原理的理解5 设计和制图表达。
三、进度安排序号各阶段完成的内容完成时间1知识准备1～2周2总体技术方案设计及计算3～4周3总装配图绘制5～7周4拆化零件图，详细设计8～11周5纂写设计计算说明书，准备答辩12周四、应收集的资料及主要参考文献[1] 机械设计手册编委会主编，机械设计手册·起重运输机械零部件、操作件和小五金.北京：机械工业出版社，2007，3[2] 严大考、郑兰霞主编，起重机械.郑州：郑州大学出版社，2003，9[3] 余维张主编，起重机械检修手册.北京：中国电力出版社，1998，11[4] 杨长睽，傅东明主编，起重机械（第2版）.北京：机械工业出版社，1992，5[5] 机械设计手册编委会主编，机械设计手册.北京：机械工业出版社2007，2湘潭大学兴湘学院毕业论文（设计）评阅表学号2006183918 姓名谢伟专业机械设计制造及其自动化毕业论文（设计）题目： 18t桥式起重机的设计评价项目评价内容选题1.是否符合培养目标，体现学科、专业特点和教学计划的基本要求，达到综合训练的目的；2.难度、份量是否适当；3.是否与生产、科研、社会等实际相结合。
桥式起重机的电气控制线路
项目五 桥式起重机电气控制线路
学习目标 项目导入 相关知识 应用举例 习题与思考
项目五 桥式起重机电气控制线路
学习目标
• 1、了解桥式起重机的基本结构与运动形式。 • 2、了解桥式起重机对电力拖动控制的主要要求。 • 3、能检修电流、电压继电器、凸轮控制与主令开关的电气故障。 • 4、掌握电压、电流继电器动作值的调整方法。 • 5、能分析与设计绕线式异步电动机控制电路。 • 6、能绕线式异步电动机控制线路的安装接线。 • 7、能运用本项目所学知识分析桥式起重机的电气控制线路工作原理。 • 8、掌握绕线式异步电动机控制线路的电气故障现象分析与排除故障。
一、电气控制器件
短行程电磁瓦块式制动器
l— 电磙铁； 2— 顶杆； 3— 锁紧螺母； 4— 主弹簧；5— 框形拉板 6— 副弹簧；7— 调整螺母；8、13— 制动臂；10—被制动 动的轮；11— 调整螺钉；9、12— 制动瓦块
一、电气控制器件
长行程电磁瓦块式制动器
当机构要求有较大的制动力矩时，可采用长行程制动器。
• 5、必须设有机械抱闸以实现机械制动： • 大车运行机构和小车运行机构对电力拖
项目五 桥式起重机电气控制线路 相关知识
一、电气控制器件 二、电气控制线路
主页
项目五 桥式起重机电气控制线路 电气控制器件
电流、电压、中间继电器 电磁抱闸器 凸轮控制器 主令控制器
主页
一、电气控制器件
电流继电器
• 电流继电器则是利用电流的电磁效应原理来 工作，当流过电流继电器线圈的电流达到额定值 时而电流继电器衔铁动作。
一、电气控制器件
中间继电器
（a）结构
（b）符号
图5—7 JZ7系列中间继电器
一、电气控制器件
学习目标 项目导入 相关知识 应用举例 习题与思考
项目五 桥式起重机电气控制线路
学习目标
• 1、了解桥式起重机的基本结构与运动形式。 • 2、了解桥式起重机对电力拖动控制的主要要求。 • 3、能检修电流、电压继电器、凸轮控制与主令开关的电气故障。 • 4、掌握电压、电流继电器动作值的调整方法。 • 5、能分析与设计绕线式异步电动机控制电路。 • 6、能绕线式异步电动机控制线路的安装接线。 • 7、能运用本项目所学知识分析桥式起重机的电气控制线路工作原理。 • 8、掌握绕线式异步电动机控制线路的电气故障现象分析与排除故障。
一、电气控制器件
短行程电磁瓦块式制动器
l— 电磙铁； 2— 顶杆； 3— 锁紧螺母； 4— 主弹簧；5— 框形拉板 6— 副弹簧；7— 调整螺母；8、13— 制动臂；10—被制动 动的轮；11— 调整螺钉；9、12— 制动瓦块
一、电气控制器件
长行程电磁瓦块式制动器
当机构要求有较大的制动力矩时，可采用长行程制动器。
• 5、必须设有机械抱闸以实现机械制动： • 大车运行机构和小车运行机构对电力拖
项目五 桥式起重机电气控制线路 相关知识
一、电气控制器件 二、电气控制线路
主页
项目五 桥式起重机电气控制线路 电气控制器件
电流、电压、中间继电器 电磁抱闸器 凸轮控制器 主令控制器
主页
一、电气控制器件
电流继电器
• 电流继电器则是利用电流的电磁效应原理来 工作，当流过电流继电器线圈的电流达到额定值 时而电流继电器衔铁动作。
一、电气控制器件
中间继电器
（a）结构
（b）符号
图5—7 JZ7系列中间继电器
一、电气控制器件
