骨与关节基本病变X线

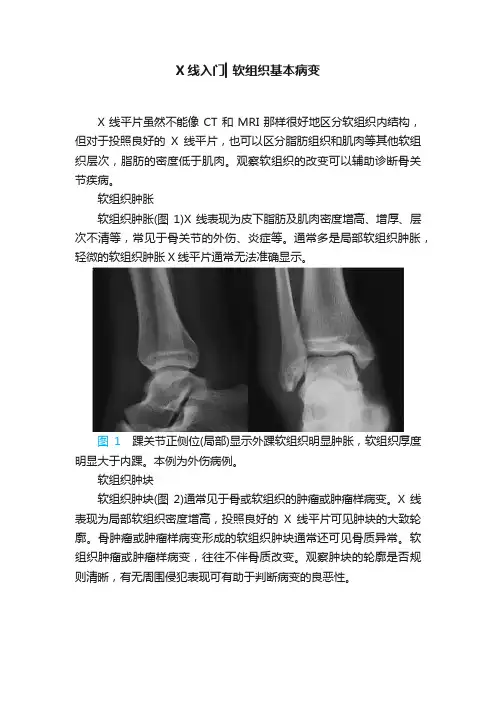

X线入门▎软组织基本病变
X线入门▎软组织基本病变
X线平片虽然不能像CT和MRI那样很好地区分软组织内结构，但对于投照良好的X线平片，也可以区分脂肪组织和肌肉等其他软组织层次，脂肪的密度低于肌肉。
观察软组织的改变可以辅助诊断骨关节疾病。
软组织肿胀
软组织肿胀(图1)X线表现为皮下脂肪及肌肉密度增高、增厚、层次不清等，常见于骨关节的外伤、炎症等。
通常多是局部软组织肿胀，轻微的软组织肿胀X线平片通常无法准确显示。
图1踝关节正侧位(局部)显示外踝软组织明显肿胀，软组织厚度明显大于内踝。
本例为外伤病例。
软组织肿块
软组织肿块(图2)通常见于骨或软组织的肿瘤或肿瘤样病变。
X线表现为局部软组织密度增高，投照良好的X线平片可见肿块的大致轮廓。
骨肿瘤或肿瘤样病变形成的软组织肿块通常还可见骨质异常。
软组织肿瘤或肿瘤样病变，往往不伴骨质改变。
观察肿块的轮廓是否规则清晰，有无周围侵犯表现可有助于判断病变的良恶性。
图2股骨X线平片。
股骨旁巨大的软组织肿块(白色箭头)，股骨本身未见异常。
本例为脂肪肉瘤病例，X线平片由于密度分辨率有限，不能区分肿块内部成分。
软组织钙化或骨化
X线表现为软组织内高密度影。
其他
如软组织内气体、肌肉萎缩等。

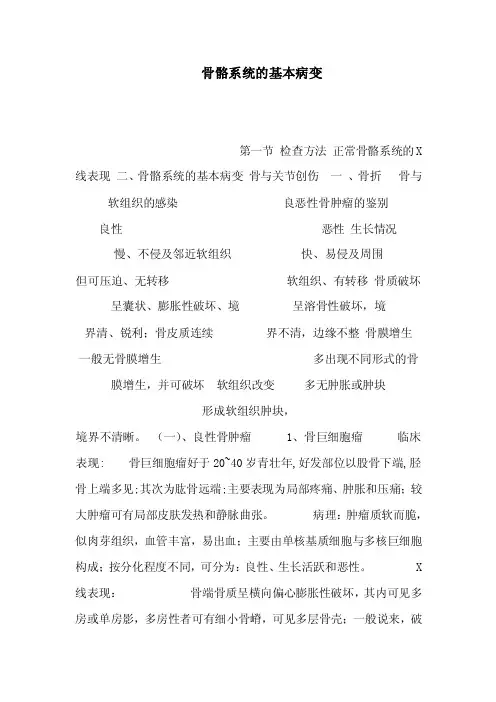

骨骼系统的基本病变（可编辑）
骨骼系统的基本病变第一节检查方法正常骨骼系统的X 线表现二、骨骼系统的基本病变骨与关节创伤一、骨折骨与软组织的感染良恶性骨肿瘤的鉴别良性恶性生长情况慢、不侵及邻近软组织快、易侵及周围但可压迫、无转移软组织、有转移骨质破坏呈囊状、膨胀性破坏、境呈溶骨性破坏，境界清、锐利；骨皮质连续界不清，边缘不整骨膜增生一般无骨膜增生多出现不同形式的骨膜增生，并可破坏软组织改变多无肿胀或肿块形成软组织肿块，境界不清晰。
（一）、良性骨肿瘤 1、骨巨细胞瘤临床表现: 骨巨细胞瘤好于20~40岁青壮年,好发部位以股骨下端,胫骨上端多见;其次为肱骨远端;主要表现为局部疼痛、肿胀和压痛；较大肿瘤可有局部皮肤发热和静脉曲张。
病理：肿瘤质软而脆，似肉芽组织，血管丰富，易出血；主要由单核基质细胞与多核巨细胞构成；按分化程度不同，可分为：良性、生长活跃和恶性。
X 线表现：骨端骨质呈横向偏心膨胀性破坏，其内可见多房或单房影，多房性者可有细小骨嵴，可见多层骨壳；一般说来，破坏区内没有钙化和骨化，无骨膜反应。
一旦破坏区骨壳不完整，出现软组织肿块提示肿瘤生长活跃；若肿瘤边缘出现筛孔状和虫蚀状骨破坏骨嵴残缺紊乱，出现明显软组织肿块者提示恶性骨巨细胞瘤。
一般肿瘤不侵犯关节软骨。
骨囊肿：为单发性骨的肿瘤样变，病因不明。
临床表现：好发于青少年，多发生于长骨干端，尤以股骨上端更为多见。
一般无症状。
病理：为一骨内囊腔，囊内含有棕色液体，外被一层纤维包膜，在骨松质内包膜周围为边缘整齐的薄层骨壳，壁包膜可见厚薄不一的纤维组织及丰富的毛细血管，还可见散在多核细胞。
X线表现：表现为卵园形或圆形，边界清晰的透亮区，有时呈多房状，其内无骨嵴；骨质破坏呈纵向偏心囊状破坏，无骨膜反应及软组织肿块；一般说来；骨质破坏区边缘骨质增生硬化不明显。
骨肉瘤：为起源于间叶组织以瘤骨形成为特征的原发性恶性骨肿瘤。
临床表现：多见于青年，以11~20岁，男性最为多见。
好发于股骨下端、胫骨上端和肱骨上端。
四肢关节正常变异、常见病变及创伤的影像表现
MRI检查的优点是对于软组织的 显示效果非常好，有助于判断病 变的性质和程度，但费用较高，
检查时间较长。
05
CATALOGUE
四肢关节病变影像表现与诊断
关节炎病变影像表现与诊断
骨关节炎
关节间隙变窄，关节边缘增生和骨赘形成，关节面下骨质硬化和 囊性变。
类风湿关节炎
关节间隙增宽，关节面模糊，关节腔内积液，关节周围软组织肿胀 。
骨小梁
不同个体间骨小梁的分布 和形态存在一定差异，这 种差异在影像学上表现为 骨小梁的变异。
02
CATALOGUE
四肢关节常见病变
关节炎病变
骨关节炎
强直性脊柱炎
关节边缘骨质增生、关节间隙变窄、 关节面硬化。
骶髂关节间隙变窄、增宽、关节面侵蚀、关节半 脱位。
关节肿瘤病变
关节创伤性病变影像表现与诊断
骨折
01
骨折部位骨质连续性中断，可伴有移位或成角畸形。根据骨折
类型和部位的不同，影像表现也有所不同。
脱位
02
关节失去正常的对合关系，关节间隙增宽或狭窄，关节周围软
组织肿胀或出血。
韧带损伤
03
韧带部位连续性中断或形态改变，可伴有周围软组织肿胀或出
血。
THANKS
感谢观看
骨囊肿
单囊或多囊状骨质膨胀，内含浆 液或血性液体。
骨巨细胞瘤
囊状骨质破坏，骨膜反应明显， 呈“肥皂泡”样改变。
骨肉瘤
骨质破坏、骨膜反应明显，可见 Codman三角或“葱皮”样改变
。
关节创伤性病变
骨折
骨皮质断裂、移位，周围软组织肿胀。
脱位
关节失去正常对合关系，周围软组织肿胀。
骨与关节影像学
关节纤维性强直
关节脱位
• 关节骨端脱位离正常相对关系
• 常见
髋关节、肘关节、肩关节
• 分类
程度
完全，不完全性（半脱位）
原因
外伤性 常伴撕裂性骨折
病理性 化脓性或结核性关节炎
先天性 关节发育不良
复习
基本病变 骨 软组织
关节
密度增加 骨质硬化，骨膜增生，骨质坏死 密度降低 骨质疏松，骨质软化，骨质破坏
• 关节腔造影 显示关节囊、肌腱、韧带、软骨等关节细微 结构
血管造影
肩关节造影
肩关节造影
膝关节造影
超声检查
•优势 无创、价廉、移动方便 对浅表病变显示较佳
•目的 浅表病变检查和定位
•局限 对疾病的特异性及骨骼检查欠佳
同位素检查
• 优势 功能成像 全身扫描
• 目的 病灶定位 早期发现异常 可进行治疗
全身系统
营养、代谢、内分泌等
检查方法
• X线平片
• 造影
血管造影
关节腔造影
• CT
平扫、增强
• MRI 平扫、增强、功能成像
• 超声
• 同位素
• 介入放射技术
X线平片
良好的定位、定性作用
检查要求 正侧位片 包括软组织 邻近一个关节 对侧对比
CT
•优势
密度分辨力高
显示精细结构
•作用
确定范围、性质以及和周围结构的关系
骨关节病变基本 X 线表现
• 骨基本病变 • 密度减低
骨质疏松 骨质软化 骨质破坏 • 密度增加 骨质增生硬化 骨质坏死 骨膜增生
• 关节基本病变 肿胀 破坏 退行性变、强直
骨质疏松
一定单位体积内正常钙化的骨组织含量减少 （有机成份和钙盐同时减少）
骨关节疾病影像学表现
一基本病变X线表现骨质疏松：一定单位体积内正常钙化的骨组织减少，即骨组织的有机成分和钙盐都减少但骨内的有机成分和钙盐含量比例仍正常。
组织学：骨皮质变薄，哈氏管扩大和骨小梁减少。
临床特点：常见于：老年妇女和关节活动障碍病人易发生病理骨折X线表现：骨密度减低、骨小梁变细减少、骨皮质变薄或密度减低呈分层状改变。
椎体鱼脊样变形或楔形变，骨小梁稀疏纵行排列。
骨质软化：一定单位体积内骨组织有机成分正常矿物质含量减少。
组织学：骨样组织钙化不足。
病因：Vit D缺乏，钙磷排泄过多，肠道吸收功能减退X线表现：骨密度减低、骨小梁减少和骨皮质边缘模糊。
承重骨骼常变形：如O型腿、X 型腿，骨盆三叶变形。
常见假骨折线：假骨折线1-2mm宽透明线，对称出现，好发于耻骨、坐骨、肱骨、股骨上段和胫骨骨质破坏：局部骨组织被病理组织代替，骨组织消失，骨皮质、骨松质均可发生病因：炎症，肉芽肿，肿瘤或瘤样病变。
X线表现：骨质局限性密度减低，骨小梁稀疏消失而形成骨质缺损，呈筛孔状或虫蚀状或中断消失或呈膨胀性改变骨质增生硬化：一定单位体积内骨量增多，骨皮质增厚、骨小梁增多。
病因：慢性炎症，外伤，原发性骨肿瘤，代谢性疾病如甲旁低，氟中毒。
X线表现：骨质密度增高，伴有或不伴有骨骼的增大，骨小梁增多、增粗，骨皮质增厚致密，骨髓腔变窄。
骨质坏死：局部骨组织代谢停止，坏死的骨质称为死骨。
组织学：骨细胞死亡、消失和骨髓液化、萎缩。
病因：慢性化脓性骨髓炎，骨缺血性坏死，外伤骨折后。
X线表现：骨质局限性密度增高，死骨外表有新骨形成，骨小梁增粗，绝对高密度，死骨周围骨质被吸收，相对高密度骨膜反应：膜增生或骨膜反应，骨膜受刺激，骨膜内层成骨细胞增加所引起的骨质增生，组织学：骨膜内层成骨细胞增多，有新生的骨小梁。
病因：炎症、肿瘤、外伤、骨膜下出血。
转归：与骨皮质融合、新生骨吸收、肿瘤侵蚀破坏。
X线表现：与骨皮质平行的密影，可呈线状、层状、花边状骨/软骨内钙化：病因：软骨类肿瘤出现软骨内钙化，骨梗死所致骨质坏死可出现骨髓内钙化。
骨与关节基本病变X线表现
骨皮质增厚，骨小梁增粗，增多。 全身骨硬化见于氟中毒或石骨症等。 局限骨增生见于各种骨疾患，如骨折后形成的 骨痂、骨感染后骨破坏，周围骨质增生、肌腱 骨化以及关节边缘骨增生、肿瘤中的肿瘤骨,铅、 磷、铋金属中毒等。
骨和关节的基本病变X线表现
骨质增生硬化 X线表现
骨质密度增高，骨小梁粗，密 骨皮质增厚致密，骨干粗大 骨髓腔变窄或消失 伴有或不伴有骨骼增大
骨膜反应 X线表现
为单层、多层、葱皮样、花边样或 针状骨膜新生骨，通常长骨骨干明 显
炎症者较广泛，肿瘤者较局限
随病变好转，表现为骨皮质增厚 骨和关节的基本病变X线表现
骨膜反应
左 侧 胫 骨 上 段 层 状 骨 膜 反 应
骨和关节的基本病变X线表现
软骨钙化（Chondral calcification） *指软骨基质钙化。
用性骨萎缩。 广泛性骨疏松见于全身疾病，如营养不良，代谢 障碍等。
骨和关节的基本病变X线表现
骨质疏松X线表现
轻度: 骨端骨质吸收,关节面下出现透亮线,骨 小 梁变细,变少。
中度: 干骺端出现带状或斑片状骨质疏松区， 关节面下透亮线增宽,骨小梁数目明显减
少。 重度: 密质骨菲薄,关节面下透亮带,骨小梁缺
骨和关节的基本病变X线表现
局
部局
骨部
质
骨 折
增后
生
形 成
硬骨
化痂
骨和关节的基本病变X线表现
骨质破坏（Destruction of bone）
指局部骨质为病理组织所代替而造成的骨组 织缺损。
组织学改变及病因
骨松质或骨皮质发生破坏。 骨感染，骨肿瘤，类肿瘤疾患等。
骨和关节的基本病变X线表现
放射课件：骨关节病变的基本影像学表现
9
骨破坏
定义：局部骨质为病理组织所代替或因神经营养障 碍导致骨的溶解吸收而造成局部的骨缺失。
X线表现： 骨质缺损：局限性密度减低，骨小梁稀疏、消 失，全无骨质结构 病灶形态：虫蚀状、鼠咬状、斑片状、囊状、 浸润状、溶冰状 病灶边缘：清楚或模糊，规整或不规整，有、 无硬化环 病灶数目：单发或多发
77
颈椎退性性变，项韧带钙化
78
臀部软组织钙化
臀部软组织由于 长期注射形成原 形结节影。
79
囊虫钙化
盆部、双 大腿肌肉 内有多数 大米粒状 钙化斑最 长着达 1.5cm
80
软组织内脂肪或气体影
脂肪瘤、脂肪肉瘤 软组织气体：外伤、术后、含气器官穿孔
破裂、产气杆菌感染、组织退变等原因引 起
21
内生骨瘤
X线平片，左股 骨颈髓腔内环状 影，其内有骨小 梁结构。
CT-MPR，周边 薄层骨皮质与内 部松质骨显示更 为清楚。
22
慢性骨髓炎：窦道显示清晰
23
MR
髓腔病变显示较平片和CT敏感 破坏区T1WI呈中低信号，T2WI信号
增高 正常骨皮质呈低信号，其破坏呈相对
高信号
24
骨髓炎 平片：骨破坏，骨膜增生，周围软组织肿胀。 MRI：髓腔异常信号，周围软组织弥漫肿胀 。
86
一、关节肿胀
X线表现为关节周围软组织肿大，密 度略增高，软组织结构欠清晰
CT或MR检查优于X线平片检查 见于急慢性关节感染、骨折及脱位
87
关节肿胀 （关节滑膜结核）
88
返回
二、关节间隙异常
表现为增宽、变窄 或宽窄不均
增宽可见于关节积液 变窄可见于关节退行
医学影像诊断学第九章骨骼肌肉系统概述及影像学表现
• X线表现
– 局部骨质密度减低、骨小梁稀疏和正常骨结构 消失
– 骨松质早期破坏：斑片状骨小梁缺损 – 骨皮质破坏：医哈学影像氏诊断述管学和第影筛九像章学骨表孔骼现肌状肉系扩统概 大，骨皮质内外
第二节 基本病变影像学表现
骨质破坏X线表现 股骨远段可见骨皮质和骨松质大
骨质疏松CT表现 腰椎皮质变薄，横行 骨小梁减少，纵行骨 小梁相对明显，其中
一椎体上缘内凹
医学影像诊断学第九章骨骼肌肉系统概 述和影像学表现
第二节 基本病变影像学表现
• 检测骨质疏松
– X线平片优势
• 简单易行，是首选检查手段
– X线平片限度
• 骨内钙盐丢失达30%～50%时，才能显出阳性X线征， 出现骨质疏松征象延迟，且不能准确衡量骨量丢失 的程度
述和影像学表现
第二节 基本病变影像学表现
• X线及CT：骨密度减低
– 长骨
• 骨小梁变细、减少、间隙增宽，骨皮质变薄、出现 分层现象
• 严重者：骨密度与周围软组织相仿，骨小梁几乎完 全消失，骨皮质薄如细线样
• 在弥漫性骨质密度减低的基础上，出现散在分布的 点状透光区
– 脊椎
• 皮质变薄，横行骨小梁减少或消失，纵行骨小梁相 对明显，多呈不规则纵行排列
片缺失
医学影像诊断学第九章骨骼肌肉系统概 述和影像学表现
第二节 基本病变影像学表现
• CT
– 骨松质破坏
• 早期：局部骨小梁稀疏，CT值常在软组织范围内 • 进展：斑片状、大片状骨松质缺损
– 骨皮质破坏
• 骨皮质内出现小透亮区（此为扩大的哈氏管） • 骨皮质内外面不规则虫蚀样改变、骨皮质变薄 • 范围不等的全层骨皮质缺损
骨及关节基本病变的X线表现
第四十九页，共77页。
第五十页，共77页。
骨骼系统病变的基本X线表现
矿物质沉积 铅、磷、铋等进入体内，大部沉积于骨内，在生长期 主要沉积于生长较快的干骺端。X线表现为多条横行相互 平行的致密带，厚薄不一。于成年则不易显示 氟进入人体过多，可激起成骨活跃，使骨量增多。亦 可引起破骨活动增加，骨样组织增多，发生骨质疏松或 软化 氟与骨基质中钙质结合称为氟骨症。骨质结构变化 以躯干骨为明显，有的X线表现为骨小梁粗糙、紊乱， 而骨密度增高
关节退行性变
❖ 关节退行性变(degeneration of joint)早期改变 开始于软骨，为缓慢发生的软骨变性、坏死和 溶解，骨板被吸收并逐渐为纤维组织或纤维软 骨所代替 ❖广泛软骨坏死可引起关节间隙狭窄。继而造成 骨性关节面骨质增生硬化，并于骨缘形成骨赘。 关节囊肥厚、韧带骨化
第六十七页，共77页。
第二十七页，共77页。
骨骼系统病变的基本X线表现
骨膜增生的X线表现
在早期是一段长短不定，与骨皮质平行的细 线状致密影，同骨皮质间可见1~2 mm宽的透 亮间隙。继则骨膜新生骨增厚。由于新生骨 小梁排列形式不同而表现亦各异。常见的有 与骨皮质面平行排列的线状、层状或花边状 骨膜反应。骨膜增生的厚度与范围同病变发 生的部位、性质和发展阶段有关。
先天性骨疾病可引起全身肌肉发育不良。外伤后发生骨化 性肌炎，可见软组织内钙化和骨化
第五十五页，共77页。
第五十六页，共77页。
第五十七页，共77页。
第五十八页，共77页。
第五十九页，共77页。
关节病变的基本X线表现
关节肿胀 ❖关节肿胀(swelling of joint)常由于关节积液或关 节囊及其周围软组织充血、水肿、出血和炎症所 致 ❖X线表现都是关节周围软组织肿胀、密度增高， 难于区别病变的结构，大量关节积液可见关节间 隙增宽
骨与关节病变的基本X线表现
骨与关节病变的基本X线表现骨骼疾病虽然多且复杂，但其X线表现概括起来基本上可分为4方面，即：骨的密度、骨的大小和形态、骨膜以及骨周围软组织的改变。
1.骨密度的改变密度的改变是骨骼疾病中最常见的表现，可显示骨密度的减低或增高。
(1)骨密度减低1)骨质稀疏(疏松)系骨骼在成骨和破骨过程中，成骨减少或破骨增加所造成的状态。
骨质稀疏表示在单位体积骨组织内正常钙化的骨量减少，骨的有机质和无机质同时减少。
骨松质的骨小梁和骨密质(致密骨)的骨板都减少。
组织学上，未钙化的骨样组织并不增多。
化学成份上，骨组织内的钙盐含量仍为正常。
骨质稀疏的原因很多，其分布的区域也有所不同。
老年、停经后的妇女、营养不良、代谢和内分泌障碍等都可以引起全身较广泛的骨质稀疏，一般以脊柱较为明显，颅骨很少波及。
较长时间的废用(不动或少动)是引起局部骨质稀疏的一个重要原因，以四肢骨骼较为常见。
因骨折而固定后，患肢骨骼在2～3周左右即可出现明显骨质稀疏。
局限性骨质稀疏常可在骨和关节感染灶或其他骨与关节病变的附近出现，这是由于局部血循环增多，骨质吸收加快等因素所致。
骨质稀疏(疏松)的典型X线表现为骨密度减低，松质骨的骨小梁明显减少、变细，小梁间隙少而大，骨皮质稀疏成层状，并变薄，可呈铅笔线状。
脊柱的骨质稀疏显示椎体内松质骨呈不规则纵行条纹，周围骨皮质变薄。
严重时，椎体中的结构可模糊消失，椎体上下缘都内凹，形如鱼椎，椎间盘呈梭形的半透明阴影。
2)骨质软化骨质软化为成骨过程中，骨样组织的骨盐沉积障碍所造成的一种骨质异常，属骨结构钙化不足。
每克骨组织中所含钙质较正常减少，使骨骼失去硬度而软化。
组织学上，可见未钙化的骨样组织相对增多。
见于一系列能引起血中钙磷减少或维生素D缺乏的疾病。
骨质软化的X线表现为：①骨质密度减低骨小梁减少、变细，骨皮质变薄且边缘模糊不清。
②骨变形承重骨弯曲变形，常见有下肢长骨弯曲，形成髋内翻或膝外翻，骨盆内陷，使骨盆呈三角形，椎体上、下缘凹陷。
骨关节基本病变x线表现课件
一旦我单位在贵局承办的“海峡两岸 渔业资 源增殖 放流活 动”放 流苗种 招标中 中标， 我单位 将严格 按照招 标方案 的要求 和合同 的约定 执行
一旦我单位在贵局承办的“海峡两岸 渔业资 源增殖 放流活 动”放 流苗种 招标中 中标， 我单位 将严格 按照招 标方案 的要求 和合同 的约定 执行
关节破坏
一旦我单位在贵局承办的“海峡两岸 渔业资 源增殖 放流活 动”放 流苗种 招标中 中标， 我单位 将严格 按照招 标方案 的要求 和合同 的约定 执行
关节软骨及其骨性关节面骨质 为病理组织所侵犯、代替。 Ｘ线表现：关节间隙变窄，关 节骨破坏和缺损。 常见病：化脓性关节炎、关节 结核、类风湿等。
一旦我单位在贵局承办的“海峡两岸 渔业资 源增殖 放流活 动”放 流苗种 招标中 中标， 我单位 将严格 按照招 标方案 的要求 和合同 的约定 执行
骨质坏死
一旦我单位在贵局承办的“海峡两岸 渔业资 源增殖 放流活 动”放 流苗种 招标中 中标， 我单位 将严格 按照招 标方案 的要求 和合同 的约定 执行
一旦我单位在贵局承办的“海峡两岸 渔业资 源增殖 放流活 动”放 流苗种 招标中 中标， 我单位 将严格 按照招 标方案 的要求 和合同 的约定 执行
骨关节基本病变Ｘ线 表现
一旦我单位在贵局承办的“海峡两岸 渔业资 源增殖 放流活 动”放 流苗种 招标中 中标， 我单位 将严格 按照招 标方案 的要求 和合同 的约定 执行
定义：一定单位体积内骨组织 有机成分正常，而无机成分减 少。 Ｘ线表现：骨密度减低，骨皮 质、骨小梁边缘模糊，假骨折 线，骨骼变形。 常见病：骨质软化系全身性骨 病，发生于生长期为佝偻病， 成年为骨质软化症。
膝关节X线摄影技术
膝关节前后位
X线片标准结构显示： ✓ 显示股骨远端和胫腓骨近端。 ✓ 远侧胫腓关节间隙可见，终端可见的胫骨关节面仅可见很少部分。 定位： ✓ 股骨、胫骨内外侧髁和关节间隙对称说明没有旋转。 ✓ 腓骨头内侧半与胫骨重叠。 ✓ 可见髁间隆起位于髁间窝中心。
膝关节前后位
理想的正位X光片既可观察到明显的胫骨关节间隙，同时又使内侧胫骨平台前后缘完全重叠
腓骨头与胫骨分离，表示旋 转过多
中心线未做倾斜角度导致股骨 内、外髁重叠不佳，上下方向 分离
膝关节负重前后位
病变显示： ✓ 显示膝关节间隙的软骨病变或其他膝关节病变。双膝关节一次曝光，用以对比。 体位设计： ✓ 患者站立位，站在脚踏板或脚凳上，以达到足够让X线束水平投照的高度。 ✓ 双足均匀负重；给予患者扶持，保持躯体稳定。 ✓ 足部与双肩同宽，并内旋15°。 中心线： ✓ 中心线对准髌骨尖远端0.5英寸或1.25cm处（髌骨下缘）垂直入射
膝关节斜位
内斜位
外斜位
膝关节斜位
X线片标准结构显示： ✓ 显示股骨远端和胫腓骨近端，髌骨与股骨内侧髁重叠。 ✓ 股骨和胫骨外侧髁显示清楚，膝关节内外侧关节间隙不对等。 定位： ✓ 近侧胫腓关节开放，股骨和胫骨外侧髁可见，说明旋转适度。 ✓ 腓骨头和颈可见，没有重叠，大约半个髌骨可见，没有与股骨重叠。
髌骨轴位（Hughston法/Settegast法）
病变显示： ✓ 显示髌骨半脱位，以及髌骨和股髌关节的其他异常。 Hughston法体位设计： ✓ 患者俯卧，片盒置于膝关节下方，缓慢屈曲膝关节到45°； ✓ 用绷带固定患者足部，或让足靠在遮光器或其他地方；足和可能发热的遮光器之间搁置
垫子。 ✓ 中心线： ✓ 中心线向头侧成角15°~20°（与股髌关节成切线）。侧位
骨与关节检查方法及正常影像表现
CT检查
适用范围：软组织病变和骨骼解剖较复
杂的部位 优势：
– 显示解剖空间关系 – 密度分辨力高，易发现病灶，确定部位、范 围、形态与结构
CT检查方法
平扫： – 两侧对照 – 扫描层厚2~5mm，如骨关节要行重建则需 1~2mm扫描 – 骨窗和软组织窗分别观察 ①软组织窗：低窗位窄窗宽，L60HU\W300HU ②骨窗：高窗位大窗宽，L400HU\W500HU 增强： – 软组织病变和骨病变的软组织肿块 – 动态增强扫描了解病灶血流灌注 – 根据病灶强化情况确定病变范围和性质
脊柱
CT表现
椎体：骨窗显示为薄层致密骨皮质包绕略低密度松质骨，松 质骨内可见“Y”形低密度线影（椎体静脉管）； 椎管骨环，由椎体、椎弓根和椎板围成。内可见硬膜囊、黄 韧带和腰段神经根。 • 硬膜囊为椎管中央低密度影； • 黄韧带位于椎板和关节突内侧软组织密度影，2~4mm； • 神经根位于硬膜囊前外侧，对称的圆形中等密度影。 侧隐窝：前为椎体后缘、后为上关节突、侧方为椎弓根内壁， 呈漏斗状，前后径不小于3mm，内有神经根； 椎间盘：髓核和纤维环，低于椎体密度的均匀软组织密度影， 50~110HU。
T1W
T2W
T1W
T1W
FS
Flash
C－
C＋
超声成像检查
软组织病变的定位和定量具有显著
的优越性 无创，无X线辐射，价廉，设备轻便 图像对比分辨力远不如CT和MRI， 征象显示不似X线、CT、MRI清楚
核素骨显像
显示全身骨骼形态，反映局部骨骼血供
和代谢情况 定位诊断 、早期诊断、疗效观察 敏感性高，特异性不高，难以定性
检查方法
三、MRI: 任意平面成像，观察全面 组织分比率高观察软组织、骨髓病变比X线和CT好 不用对比剂可显示血管，有利于了解病变的血供和 病灶与血管的关系 关节内积液，采用T2WI扫描，液体信号很高，可达 到关节造影效果 对钙化和细小骨化显示不佳甚至不显示 MRI检查应结合X线检查进行。
摄影位置学4-四肢骨关节摄影位置1
华西放射
手后前位（正位）
摄影体位 ○患者侧坐于摄影床旁，被检侧手掌面向
下，平放在探测器上，五指伸直略分开。 ○手长轴平行于探测器长轴，第3掌骨头置
于探测器中心。 ○双手同时摄片时，患者应面向摄影床，
两臂伸直，双掌面向下，对称的放于探 测器上。
华西放射
华西放射
中心线 ●单手摄影时，对准第3掌骨头，垂直射入探
测器中心。 ●一次曝光摄取双手时，中心线经两手间的
中点投照。
用 途 观察手骨形态，手内异物，关节和软 组织病பைடு நூலகம்等。
华西放射
照片显示 为单手及双手的掌下正位影像，2－5掌
骨、指骨为正位投影，拇指的掌骨、指骨 呈斜位像。腕骨的舟骨为轴位投影，豌豆 骨与三角骨重叠，钩骨钩突与体部重叠， 其他骨的邻接面多有重叠。骨皮质与髓质 层次分明，可见软组织轮廓。
○婴幼儿骨关节常规摄取双侧影像，以便对比。成 人一侧病变诊断有疑问时，可摄取对侧。
○焦－片距一般为75－100cm。增生性骨疾病应酌 情增加管电压，溶骨性骨疾病和长期废用的骨骼 应减少管电压数值。
○根据被检部位的大小，选择合适的照射野，不被 检查的部位尽量减少X线的照射。
华西放射
手的X线检查是骨科常用的检查项目之 一。断手再植、手外伤后骨成形等，需要多 次进行X线摄影检查。手的异物、骨髓炎、 结核、肿瘤、关节炎、婴幼儿发育不良及内 分泌疾病对手骨都有影响，需要用手的X线 摄影来确定诊断。
摄影位置学
上肢
华西放射
X线最先体现在骨骼上，因此四肢 骨和X线摄影是密不可分的。四肢骨 和关节的外伤、发育情况及病变的诊 断常以X线平片摄影为依据。在X线照 片上，骨质的破坏、硬化和软组织内 的钙化及密度较高的异物均可显示清 晰，软组织对比较差，血管和淋巴系 统则不显示。如果采用软X线摄影技 术，则皮下脂肪、肌肉或肿块影尚可 分辨。
骨与关节基本病变X线
低 密 度 骨 折 线
高 密 度 骨 折 线
骨 小 梁 扭 曲
骨 碎 片
骨 变 形
骨 骺 分 离
病 理 骨 折
长骨骨折
儿童骨折的特点
–骺离骨折 • X线表现：骺线增宽，骺与干骺端对位异 常
–青枝骨折 • X线表现：局限性骨皮质和骨小梁扭曲、 皱折、凹陷或隆突，不见骨折线。
青枝骨折
骨干末端逐渐膨大的部分称干骺端，其末端的致密线称先期 （临时、预备）钙化带。 3、骨骺板（盘、线）：干骺端与继发骨化中心之间的骨骺软骨 称骨骺板，呈半透明带或线状阴影。 4、 骨干：X线表现同成人。 5、关节间隙：X线表现同成人，但较宽。
骨松质
儿 童 ← 生长障碍线
骨
滋养动脉沟
关
骨皮质 →
节
骨髓腔 →
骺离骨折
关节基本病变X线表现
• 关节肿胀 • 关节破坏 • 关节退行性变 • 关节强直 • 关节脱位
（一）关节肿胀
1、病理：关节囊及周围软组织充血、水肿、渗 出或出血等。
2、病因：常见于外伤、炎症和出血性疾病等。 3、X线： ①病变区软组织密度增高，厚度加大，局部膨 隆。 ②脂肪垫及肌间脂肪层移位、变形、模糊或消 失。 ③大量积液则关节间隙增宽。
2、分类和病因 （1）全身性有内分泌性、 老年性及代谢性等。 （2）肢体废用、炎症和肿瘤等。
3 、X线：骨质密度普遍性减低，骨皮质变薄，骨 松质的骨小梁变细减少，发生于椎体表现为栅状排列的 纵行骨小梁，严重时椎体上下缘都可内凹呈鱼椎骨状。
骨质软化
• 概念：一定单位体积内骨组织有机成分正常，矿 物质含量减少，1g骨内钙盐含量降低，骨发生软 化，骨在质上发生变化
腕关节结核
（三）关节退行性变
骨、关节基本病变X线表现(最终版)
构和皮下脂肪层等影像。外伤和感染引起软组织肿胀 时，X线表现为局部软组织增厚，密度增加，层次模糊。
2.软组织含气：开放性骨折或产气菌感染，可于皮下和 肌纤维间见到气体。
3.软组织内包块：软组织肿瘤或骨肿瘤侵犯软组织，可 见软组织肿块影。
4.软组织钙化或骨化：如外伤后骨化性肌炎，软组织肿
瘤的钙化或骨化。
3.病因：⑴全身性：①先天性疾病，如成骨不全。②内 分泌紊乱，如甲旁亢。③医源性，如长期使用激素。 ④老年及绝经后。⑤营养性或代谢障碍性疾病。
⑵局部性：①.肢体失用。 ②.骨感染。③.肿瘤。
精选版课件ppt
4
骨质疏松
精选版课件ppt
5
二、骨质软化
1.定义：是指一定单位体积内骨组织有机成分正常，而 矿物质含量减少。骨样组织钙化不足，骨骼发生软化。
精选版课件ppt
10
骨质破坏的形态学分析
1.轮廓规整、边缘锐利和伴有硬化缘的一般是慢
性的、修复性的或良性的病变。
2.边缘模糊不清，轮廓不规则的提示为急性的、 进展期的或恶性的病变。
3.还应结合骨破坏部位、数目、周围骨膜和软组 织反应等改变进行综合判断，以做出定性诊断。
精选版课件ppt
11
良
恶
性
性
精选版课件ppt
39
精选版课件ppt
40
2.软组织病变：MRI表现比CT丰富，除形态改变外，另外：
①.软组织水肿和积液表现为T1WI低、T2WI为高信号。 ②.出血和血肿：多数在T1WI和T2WI上均为高信号。 ③.钙化或纤维化组织：在T1WI和T2WI上均为低信号。 ④.肿瘤：多数在T1WI为低信号，在T2WI多为中高信号 或混杂信号。
病
病
骨关节正常影像学表现
L5横径明显大于长 径，椎体平面呈椭 圆形，椎管呈三叶 状，椎体后壁呈弧 形后突
侧隐窝
侧隐窝内走行 神经根
侧隐窝正常前后径为3 ～5mm，当小于2mm时 被认为是狭窄
腰椎上段椎管呈圆形
腰椎下段椎管呈倒三角形
正常腰段椎管前后径为15～25mm
椎间盘特点
1、胸段椎间盘最薄，腰段最厚，颈段介于两者之间。
6、注意照片上是否有不应该有的异物。
X线片阅读顺序：
• 软组织-骨外形-骨结构（骨膜、皮质骨【 密度-界限-边缘】松质骨）-其它骨结构（ 子骨、副骨、骨骺、营养血管沟、骨岛、 生长障碍线）-关节
X线影像的分析与诊断
前提条件
1、要非常熟悉各种X线影像所反映出来 组织结构的解剖特点；
2、要掌握人体组织结构常见生理与病理 现象的X线影像特征；
骨骺板:骨骺与干骺端 间的软骨层，在X线片上显 示为横行的透明线
骨骺线:骨骺的不断增长， 骨骺板逐渐变薄，最后 消失，骨骺与干骺端出 现骨性联合，完成骨发 育，有时遗留一条横行 线状致密影
骨龄
骨骺内骨化中心的出现，完全骨化 及与骨干闭合都是按照一定时间顺序进 行，由此来推测年龄为骨龄。
骨龄的意义
•应力位 ：正常踝关节
在内翻或外翻应力位时 ，距骨倾斜角度极小， 一般小于5°，大于5°以 上视为异常，如果距骨 倾斜度达到15°时，表 示韧带有断裂，一般倾 斜角度越大，损伤的韧 带数越多。
膝 关 节
髋 关 节
1.髂嵴2.髂骨翼3.髋关节间隙4.股骨头5.股骨颈6.粗隆间7. 闭孔8.小粗隆9.骶孔10.骶髂关节11.股骨头凹12.大粗隆13. 耻骨上支14.耻骨联合15.坐骨支
中 心 线：第4颈椎
颈椎张口位
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
骨质增生硬化X线
慢性骨髓 炎X 线片
骨膜增生
1、病理：骨膜受刺激，成骨活动增加而出现骨膜 钙化或骨化。
2、病因：常见于外伤、炎症、骨膜下出血、肿瘤 和肥大性骨关节病等。
3、X线：骨皮质外面出现线状、葱皮状、花边状、 放射状、三角形钙化影，此影与骨皮质之间常有低密 度透亮间隙。骨膜增生晚期可与骨皮质融合。三角形 骨膜增生又称Codman三角。（平行状、葱皮状、垂直 状、放射状、花边状。）
• X线表现：骨质密度减低，骨小梁和骨皮质边缘模 糊，承重骨骼变形，假骨折线
• 常见疾病：骨质软化为全身性疾病，发生于生长 期为佝偻病，成年为骨软化症
骨 质 软 化
X 线 表 现
:
佝 偻 病
骨质破坏
1、概念：局部骨质为病理组织取代而造成的骨质缺 失。
2、病因：常见于炎症、肉芽肿、肿瘤或瘤样病变等。 3、X线表现： 骨质破坏区骨密度减低，骨皮质和/或骨松质消失而 出现筛孔状、发丝状、虫蚀状、片状、囊状等骨缺损。 破坏区边界清楚代表慢性炎症或良性肿瘤；破坏区边界 模糊 代表急性炎症或恶性肿瘤等。
医学PPT
24
低 密 度 骨 折 线
医学PPT
25
高 密 度 骨 折 线
医学PPT
26
骨 小 梁 扭 曲
医学PPT
27
骨 碎 片
医学PPT
28
骨 变 形
医学PPT
29
骨 骺 分 离
医学PPT
30
病 理 骨 折
医学PPT
31
长骨骨折
医学PPT
32
儿童骨折的特点
–骺离骨折 • X线表现：骺线增宽，骺与干骺端对位异 常
2、分类和病因 （1）全身性有内分泌性、 老年性及代谢性等。 （2）肢体废用、炎症和肿瘤等。
3 、X线：骨质密度普遍性减低，骨皮质变薄，骨 松质的骨小梁变细减少，发生于椎体表现为栅状排列的 纵行骨小梁，严重时椎体上下缘都可内凹呈鱼椎骨状。
骨质软化
• 概念：一定单位体积内骨组织有机成分正常，矿 物质含量减少，1g骨内钙盐含量降低，骨发生软 化，骨在质上发生变化
骨质坏死X线表现
死骨
慢性骨髓炎
死骨
死骨
两侧股骨头缺血性坏死
骨折
• 骨折是骨骼发生断裂，骨的连续性中断。骨 骺分离也属骨折。
• 长骨骨折 – X线表现：呈不规则透明线，称骨折线， 于骨皮质显示清楚，松质骨表现为骨小梁 中断、扭曲、错位。
医学PPT
23
骨折的基本Ｘ线表现
密度减低的骨折线 密度增高的骨折线 骨小梁扭曲或紊乱 碎骨片 骨变形
骨髓腔 →
节
正常X来自临时钙化带 → 关节间隙 →
线
骨骺 骺板 干骺端
骨干
骨关节基本病变X线表现
医学PPT
9
骨骼基本病变X线表现
• 骨质疏松 • 骨质软化 • 骨质破坏 • 骨质增生硬化 • 骨膜增生 • 骨质坏死
医学PPT
10
骨质疏松
1、概念：一定单位体积内正常钙化的骨组织减少。 （骨组织的有机成分和钙盐都减少，但1g骨内的有机成 分和钙盐含量比例仍正常，骨在质上正常，量上减少）
–青枝骨折 • X线表现：局限性骨皮质和骨小梁扭曲、 皱折、凹陷或隆突，不见骨折线。
医学PPT
33
青枝骨折
医学PPT
34
骺离骨折
医学PPT
35
关节基本病变X线表现
• 关节肿胀 • 关节破坏 • 关节退行性变 • 关节强直 • 关节脱位
医学PPT
36
（一）关节肿胀
1、病理：关节囊及周围软组织充血、水肿、渗 出或出血等。
骨与关节基本病变X线表现
普通影像放射科 陈苏平
医学PPT
1
骨关节正常X线表现
成人长骨正常X线表现
1、骨干（Diaphysis） （1）骨膜（periosteum）：X线片上不显影。 （2）骨皮质（bony cortex）：呈均匀致密的条状影，骨 干中部最厚、向两端逐渐变薄。外面光滑，内面与骨松质相 连而毛糙。 （3）骨髓腔（medullary space）：骨干段呈带状透亮区， 骨小梁间隙呈斑点状透亮区。 2、骨端（Bony end） 外为边界光滑的薄层骨皮质（肌腱、韧带附着处凸凹不 平） ，内为骨小梁（ X线称骨纹理）和骨小梁间隙构成的 网状骨松质。
骨干末端逐渐膨大的部分称干骺端，其末端的致密线称先期 （临时、预备）钙化带。 3、骨骺板（盘、线）：干骺端与继发骨化中心之间的骨骺软骨 称骨骺板，呈半透明带或线状阴影。 4、 骨干：X线表现同成人。 5、关节间隙：X线表现同成人，但较宽。
骨松质 骨皮质 →
←
表 生长障碍线 现
儿 童 骨
滋养动脉沟
关
骨膜增生X线表现
线状骨 膜增生 （外伤）
葱皮 状骨 膜增 生
骨嗜 酸肉 芽肿
骨质坏死
1、病理：骨组织局部代谢停止而死亡，称骨质 坏死。坏死骨称死骨。（血供中断）
2、病因：常见病因有化脓性骨髓炎、骨结核、 骨缺血坏死和外伤骨折后等。
3、X线：①坏死骨质密度增高，呈斑点状、条状 或不规则形。②坏死骨周围绕以低密度骨质破坏区。
正常膝关节X线表现（正、侧位）
骨 性 关 节 面
骨骺线遗迹 →
→
股四头肌腱 →
← 关节间隙 髌下脂肪垫 → 髌腱 →
儿童骨关节正常X线表现
1、骨骺： （1）属软骨组织。其内的骨化成份，称继发（二次）骨化中 心，后者不断扩大，最终与干骺端融合。 （2）骨龄即骨骺骨化中心出现和与干骺端融合时的年龄。可 诊断内分泌骨病和法医用。 2、干骺端：
成人长骨正常X线表现（胫腓骨）
正位
侧位
骨皮质 → 骨髓腔
← 骨干
骨松质
← 骨端
正常关节X线表现
1、关节间隙：关节骨端之间半透明 阴影，与周围 软组织相似。含多种解剖结构。
2、骨性关节面：边界光滑锐利的线状致密影。 3、关节囊：呈半透明的软组织阴影，凭借囊外脂 肪垫可衬托出边缘。 4、韧带：某些大关节如膝关节，在脂肪衬托下可 显示出来，如髌韧带等。 5、关节内外脂肪层 （1）关节内脂肪位于关节囊内外层之间如膝、肘。 （2）关节外脂肪位于关节囊和周围肌肉之间。
骨质破坏X线
骨纤 维肉 瘤 （平 片）
骨质增生硬化
1、病理：单位体积骨组织内骨量（有机和无机）增 多。（成骨增加或/和破骨减少）
2、分类及病因 （1）全身代谢性（肾性骨硬化），遗传性（石骨症） 和中毒性（氟中毒）等。 （2）局限性有外伤修复，慢性炎症（骨髓炎）和肿 瘤性（骨肉瘤）等。
3、X线表现：骨质密度增高，骨皮质增厚。与骨质 疏松相反。骨刺、骨唇和骨桥也属骨质增生硬化。
