360度全景泊车影像系统介绍
亿影通360全景使用说明书

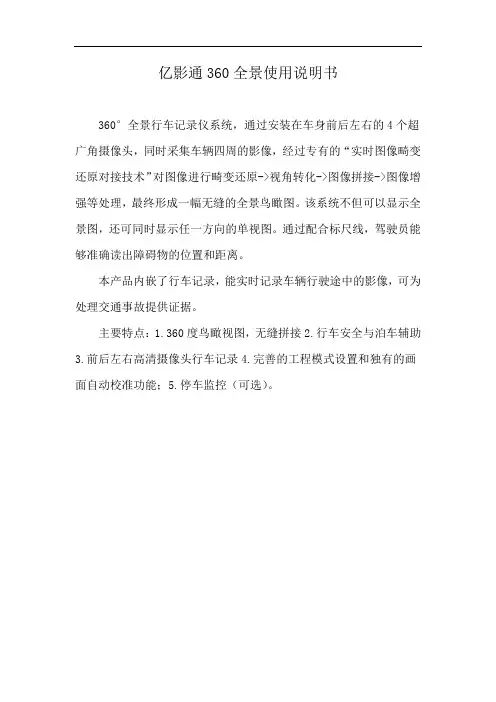

亿影通360全景使用说明书
360°全景行车记录仪系统，通过安装在车身前后左右的4个超广角摄像头，同时采集车辆四周的影像，经过专有的“实时图像畸变还原对接技术”对图像进行畸变还原->视角转化->图像拼接->图像增强等处理，最终形成一幅无缝的全景鸟瞰图。
该系统不但可以显示全景图，还可同时显示任一方向的单视图。
通过配合标尺线，驾驶员能够准确读出障碍物的位置和距离。
本产品内嵌了行车记录，能实时记录车辆行驶途中的影像，可为处理交通事故提供证据。
主要特点：1.360度鸟瞰视图，无缝拼接2.行车安全与泊车辅助3.前后左右高清摄像头行车记录4.完善的工程模式设置和独有的画面自动校准功能；5.停车监控（可选）。
360度全景泊车,普捷利绝密曝光
丰田
凯美瑞 锐志 霸道（普拉多）
雷克萨斯
ES240 ES350
日产
天籁
23
二、普捷利全景泊车影像系统之③产品优势
全景保真： 360度全景，大视野， 高保真 实时流畅： 30帧/秒输出，更流畅 自动调试：专业智能调试，3秒钟 完成 专车专用：完美匹配，前装享受
24
二、普捷利全景泊车影像系统之④普捷利发展与未来
16
二、普捷利全景泊车影像系统之①产品介绍
产品功能
旧版
个性设置
17
二、普捷利全景泊车影像系统之①产品介绍
主机性能参数:
项目
技术参数
性能指标
项目
技术参数
性能指标
系统
操作界面
图像化操作界面
主机尺寸
133mm×124mm×26mm
视频输入
4路NTSC/PAL格式视频输入 1路NTSC/PAL格式视频输出 -30℃～85℃ -40℃～105℃ 30%～85% 工业设计
7
6.四分屏全景泊车系统
6
4.可视倒车雷达系统 2,语音提示 “请注意，倒车”
7.有缝拼接全景泊车系统
5
5.倒车影像系统
4
3 1
1
1,后视镜
2
3.倒车雷达系统
4
②行车安全现存问题
路况一：停车入库，必须要高超技术才能完成么？
5
②行车安全现存问题
路况二：侧方位停车，车周障碍不直观、有盲点，没办法停了么？
2009年 2010年
THANKS!
怕驾驶盲区，用普捷利全景泊车
2009年：宝马
宝马5系GT 2010款 550i xDrive 宝马7系 价格:
车载360全景方案
车载360全景方案1. 简介车载360全景方案是一种通过多个摄像头同时捕捉车辆周围环境的技术方案。
它可以提供全方位视角的车辆环境图像，帮助驾驶员更好地了解周围道路和车辆状况，提高行车平安性和驾驶体验。
2. 技术原理车载360全景方案主要基于以下几个关键技术：2.1 多摄像头布局车载360全景方案通常采用多个摄像头分布在车辆的不同位置，以实现全方位的视角覆盖。
常见的摄像头布局包括前后、左右和上下等方向，以及对角线方向的摄像头。
2.2 图像拼接算法为了将多个摄像头获得的图像拼接成全景图像，车载360全景方案需要使用图像拼接算法。
这些算法包括图像坐标变换、特征匹配、图像融合等过程，通过将多个图像拼接成一个大的全景图像。
2.3 实时图像处理车载360全景方案中，实时图像处理是非常重要的。
它能够对采集到的图像进行实时处理和优化，包括颜色校正、图像增强和失真矫正等，以提高图像质量和可视性。
2.4 界面显示和操作系统集成车载360全景方案通过界面显示和操作系统集成，将全景图像展示给驾驶员。
这通常包括将全景图像分割为多个视角和实时切换显示的功能，以及可视化的图像操作界面。
车载360全景方案在以下场景中具有广泛的应用：3.1 倒车辅助车载360全景方案可以在倒车时提供全方位的视角，帮助驾驶员更好地了解周围环境，防止盲区和障碍物，提高倒车的平安性和准确性。
3.2 路况监测车载360全景方案可以通过分析周围道路的图像，实时监测路况并提供驾驶建议。
例如，可以通过识别前方道路上的障碍物和危险来提醒驾驶员注意。
3.3 行车记录仪车载360全景方案也可以作为行车记录仪使用，记录车辆周围的环境。
这对于事故的记录和证据收集是非常重要的。
车载360全景方案可以与导航系统集成，提供全景导航功能。
驾驶员可以通过全景导航更好地了解道路和地标，并更容易找到目的地。
4. 优势和挑战4.1 优势车载360全景方案具有以下优势：•提供全方位的视角，帮助驾驶员全面了解车辆周围环境。
360度全景泊车影像系统介绍
精品课件
工作原理
原始图像
畸变校正和图像拼接
精品课件
图像融合
工作原理
全景处理单元
四个180度超广角摄像头
➢ 左右摄像头安装在后视镜下方，前摄像头安装在车标或中网位 置，后摄像头安装在牌照灯位置，均采用专车专用设计。
精品课件
功能说明
产品介绍
全景
（固定）
前后左右
（可切换显示）
1、左边的全景图的拍摄范围为10.5m×7m。即车前2m，车后3.5m，车左右各2.5m。 2、带ESP 的车型，倒车时显示倒车轨迹引导线。 3、前、后、左、右视图都带精确的标尺线。 4、倒车时自动输出视频，视频的右侧图自动切换到后视。取消倒车时右侧图自动切换到 前视，15 秒后自动关闭视频。 5、非倒车时，可用薄膜按键切换出视频，短按按键切换不用视图，长按按键关闭视频。
精品课件
产品介绍
普通后视
倒车轨迹（皇冠原厂）
全景影像（英菲尼迪原厂）
➢只能看到车后的障碍物
➢只能知道如何倒车
➢四周情况一览无余
传统的倒车可视系统是由一个摄像头和一个显示器构成。当系统工作的时候，屏幕 上会显示2条不会变化的标尺线，倒车的时候驾驶人员不能判断方向盘打多少度才不会碰 到车后的物品。智能轨迹倒车系统分别由是专车专用摄像头，显示屏（DVD主机的显示屏 ），图像处理器组成。当驾驶人员操作汽车倒车的时候，显示屏上会动态的显示2条倒车 引导线，代表后车轮的运行轨迹。随着方向盘转动，倒车引导线就随即转动。这样驾驶人 员仅仅能判断如果按照这个角度倒车下去，车是否会撞到车后的物品。
其他公司产品
文本内容
最少4倍
精品课件
产品优势
四、超大广角
道可视(DOWCAUSE)
360全景车影像系统 技术原理
360全景车影像系统是一种新型的车载影像系统，它可以通过多个摄像头将车辆周围的景象拍摄下来，并将这些影像拼接在一起，呈现给驾驶员。
这种系统可以提供更全面的视野，帮助驾驶员更好地掌握周围的交通情况，提高驾驶安全性。
1. 技术原理360全景车影像系统的核心技术是多摄像头拼接和变形校正技术。
2. 多摄像头拼接技术360全景车影像系统采用多个摄像头，分布在车辆的不同位置，例如前、后、左、右和顶部。
这些摄像头可以全方位地拍摄车辆周围的景象，包括车辆前方、后方、左右侧和顶部。
拍摄得到的影像需要经过图像融合和拼接处理，将各个摄像头拍摄到的影像拼接在一起。
这个过程需要考虑到不同摄像头的位置、视角和透视畸变，通过图像处理算法将这些影像拼接在一起，保证拼接后的影像平滑连贯，没有明显的拼接痕迹。
3. 变形校正技术由于摄像头的位置和角度的不同，拍摄得到的影像可能存在透视畸变和透视畸变，需要进行变形校正。
变形校正技术可以对拍摄得到的影像进行透视变形和畸变矫正，保证汽车周围景象的真实性和准确性。
4. 视觉效果处理360全景车影像系统的另一个关键技术是视觉效果处理，包括色彩校正和图像增强等技术。
通过对拍摄得到的影像进行色彩校正和图像增强，可以提高影像的清晰度和真实性，使驾驶员能够更清晰地看到车辆周围的景象，提高驾驶安全性。
5. 使用场景360全景车影像系统可以广泛应用于各种汽车类型，包括轿车、SUV、卡车和客车等。
这种系统可以为驾驶员提供更全面、更清晰的视野，帮助他们更好地掌握车辆周围的交通情况，减少盲区，提高驾驶安全性。
在城市道路、高速公路和郊外道路等不同路况下都能发挥重要作用。
6. 总结360全景车影像系统借助多摄像头拼接和变形校正技术，可以为驾驶员提供更全面、更清晰的视野，帮助他们更好地掌握车辆周围的交通情况，提高驾驶安全性。
这种系统的出现对提升汽车安全性有着积极的作用，有望在未来得到更广泛的应用。
7. 智能辅助驾驶随着汽车科技的不断进步，智能辅助驾驶成为了汽车行业的热点之一。
360全景产品介绍及概要性定义
项目 电源 GND 启动ACC 前视视频输入 左视视频输入 左LED灯 右视视频输入 右LED灯 后视视频输入
序 号 15 16 17 18 19 20 21 22 23
项目 远光灯信号 左转向信号 右转向信号 倒车信号 TF卡接口 USB接口 USB接口2 外壳地线 3PIN串口
视频输出
倒车输出 IR接收 外部传感器输 入 重力/振动感应 器
24
25 26
预留接口
电源指示灯 无线按键
13
14
27
28
HDMI
GPSபைடு நூலகம்
功 能 对 比
功能树
功 能 对 比
功 能 对 比
功能树
功能树
功 能 对 比
14
图像位置调节
调整视频输出位置偏移
功 能
序号 15 16 17
项目 输出图像调节 静态车模效果 动态车模效果
说明 调整对比/色彩/饱和度 车模的颜色可调/10样式可选择 车模轮子转动、转向灯闪烁
18
19
开/关全景输出
导出/入标定数 据 车模 车型选择 光学镜头选择 感光芯片选择 摄像头镜像选 择 自动校正 标定步骤提示 动态倒车轨迹 智能互联控制 车道偏离
6
7 8 8 9 10 11 12 13
远程监控
录像播放功能 格式化存储设备 低电压保护功能 显示模式选择 视频输出格式 视频输入格式 拍照功能 显示范围调节
定位，监控，锁定等
本机播放录制的录像 格式化连接主机的存储设备 保证车辆能够正常点火 切换显示2D/3D 输出P/N制式 视频输入支持P/N制 拍照锁定 图像显示范围多级可调
常 规 参 数 对 比
序 号 1 2
道可视360度全景泊车影像系统
道可视360度全景泊车影像系统一、功能说明1、全景图的拍摄范围为：车前2.5m，车后3.5m，车左右两侧各2.5m。
2、带ESP 的车型，倒车时显示动态倒车轨迹，后、左、右视图都带精确的标尺线。
3、倒车时自动启动全景影像，打转向灯或者短按薄膜开关可以切换不同方位的视图。
取消倒车后15 秒自动关闭全景影像。
4、正常行驶时，连按两下应急灯或者短按薄膜开关可启动全景影像，打转向灯或者短按薄膜开关可以切换不同方位的视图。
连按两下应急灯或者长按薄膜开关可关闭全景影像。
5、全自动不漏秒循环记录，同时记录前后左右四路视频，熄火后震动感应自动启动录像，支持本机回放。
二、安装步骤1、安装摄像头左右后视镜底座上需要打孔时，可使用侧视摄像头上的圆环放置在底座上作为参考（如下图），选择打孔位置并做标记点。
选择打孔位置时应注意：1、选择较平坦的位置。
2、尽量靠近后视镜片。
3、不要影响后视镜片的下翻。
固定侧视摄像头时，应注意摄像头上的标记点，使其方向垂直于车体向外（如左下图），保证侧视图像中车身大致呈水平（如右下图）。
2、接线本产品接线如下图所示。
三、功能检测在完成接线后，为了避免安装时出现的故障，应先检测本产品的基本功能，再恢复所拆卸的车件。
检测步骤如下：（检测时如果出现问题可以参考“常见问题”部分）1、打开ACC电源，此时本产品主机上的红色和绿色指示灯都亮。
2、挂倒档，此时DVD导航应显示图像，如下图，然后取消倒档。
3、使用遥控器选择查看每个摄像头的图像，应有显示。
4、侧视图像中车身应大致呈水平，如下图，否则需转动摄像头的方向使之水平。
录像功能循环录像+驻车监控车辆行驶时，360度全自动不漏秒循环记录。
熄火后，智能震动传感器在车辆受到震动时自动启动录像功能，同时记录前后左右四路视频。
可支持回放功能，并具有汽车电瓶底电压保护功能。
3D全景3D图像高端“达芬奇”视频处理芯片，核心专利算法，3D图像让车身周围一览无余，让驾驶得心应手。
汽车360度影像的操作方法-概述说明以及解释
汽车360度影像的操作方法-概述说明以及解释1.引言1.1 概述概述汽车360度影像是一种新兴的技术，在汽车行业中得到了广泛的应用。
它通过多个摄像头捕捉到车辆周围的实时影像，并通过图像处理技术将这些影像融合在一起，形成一个全景视角。
这种技术能够提供给驾驶员全方位的视觉信息，使其在驾驶过程中更加安全、便捷。
随着汽车行业的迅猛发展，驾驶安全和舒适性成为了消费者选购汽车的重要考虑因素。
汽车360度影像技术的出现正是为了满足这一需求。
通过将多个摄像头安装在车辆不同位置，包括前后、左右、上下等方向，可以实时监控车辆周围的情况。
驾驶员可以通过车内显示屏观看到清晰、全面的画面，无论是行驶中的盲区检测还是泊车辅助，这项技术都能够提供准确可靠的影像信息。
在汽车360度影像的操作方法方面，驾驶员可以通过操纵中控系统来控制显示屏上的影像。
一般情况下，系统会自动切换到最适合当前驾驶状态的视角，如前后视角、鸟瞰视角等。
同时，驾驶员也可以手动选择不同的视角，以满足个人的需求。
在这篇文章中，我们将详细介绍汽车360度影像的应用场景和操作方法。
同时，我们还将总结目前该技术的优势和不足，并探讨其未来的发展前景。
通过本文的阅读，读者将对汽车360度影像有更深入的了解，并进一步认识到它在提升驾驶体验和行车安全方面的重要性。
1.2 文章结构文章结构部分的内容：文章结构是指整篇文章的组织方式和章节安排。
对于本篇文章《汽车360度影像的操作方法》，其结构主要分为引言、正文和结论三个部分。
引言部分用于引入文章的主题和背景，包括概述、文章结构和目的等内容。
在概述中，可以简要介绍汽车360度影像的概念和应用，以引起读者的兴趣。
文章结构部分则是对整篇文章的章节安排进行说明，有助于读者更好地理解文章的布局和内容分配。
而目的部分则明确了本篇文章的写作目标和意义，可以通过指出本文将介绍汽车360度影像的操作方法来进行说明。
正文部分是论述文章主题的核心部分，本文主要关注汽车360度影像的操作方法。
360度全景泊车辅助系统解析
实用标准文案360度全景泊车辅助系统—使用说明书360度全景泊车辅助系统使用说明书欢迎使用360全可视泊车辅助系统。
本使用说明书讲解了正确使用360全可视泊车辅助系统的必要事项。
在使用前，请务必仔细阅读。
本说明书中的插图仅为示意图，实际使用请以实物为准。
精彩文档产品概述360全可视泊车辅助系统通过安装在车身前后左右的4个广角摄像头，同时采集车辆四周的影像，经过图像处理单元矫正和拼接后，形成一幅车辆四周的360度全景俯视图，实时传送到中控台的显示设备上。
通过360全可视泊车辅助系统，驾驶员坐在车中即可直观地看到车辆所处的位置以及车辆周围的障碍物，从容操控车辆泊车入位或通过复杂路面，有效减少刮蹭、碰撞、陷落等事故的发生。
产品组成360全可视泊车辅助系统主要包括一个图像处理单元和四个广角摄像头，如图1、2所示。
通常，左、右摄像头分别安装在左、右后视镜下方，前、后摄像头分别安装在前、后保险杠上方。
根据车型不同，摄像头的外观和具体的安装位置有所差异。
图1 图像处理单元精彩文档图2 摄像头精彩文档显示界面360全可视泊车辅助系统的视频可输出至单独的液晶屏，也可以通过原车安装的DVD进行显示输出。
360全可视泊车辅助系统的输出画面具有三种模式，分别适用于不同的场景：1、全景视图模式。
系统开机时，默认处于此显示输出模式。
全景视图模式由鸟瞰图显示区和前、后影像显示区组成。
鸟瞰图显示区车身前、后、左、右的显示范围分别在2米、3米、2.5米、2.5米左右。
由于镜头角度、畸变等原因以及安全考虑，画面显示的车身并非完全同实际车身位置和大小一致，请注意留足安全距离。
前、后影像显示区显示前或后摄像头采集的影像。
精彩文档图4 全景视图模式右下方的标志指示当前显示的是哪个摄像头显示的影像，如图5所示。
前后图5 前后标志2、后台视图模式汽车启动后，当无任何操作的时候，系统自动进入后台四分立界面进行录象模式，如图6所示。
图6 前视图模式精彩文档3、左右视图模式A、在视频画面显示的画面下，当打左转向或右转向时，显示车轮附近的影像。
安卓Q5解码360全景泊车系统产品使用说明书
Q5解码360一体机产品使用说明书产品简介规格参数三维立体 360 度全景可视泊车辅助系统通过安装在车身前后左右的 4 个超广角摄像头，同时采集车辆四周的影像，经过图像处理单元矫正和拼接后，形成一幅围绕车辆四周的 360 度三维全景图，实时传送到中控台的显示设备上。
通过 360 度全景可视系统，驾驶员从在车中即可直观的看到车辆所处位置以及车辆周围的障碍物，从容操控车辆泊车入位、通过复杂路面，有效减少刮蹭、碰撞、陷落等事故的发生。
主机工作电压DC12V 摄像头供电电压5.0V 工作电流700mA@12V 工作温度-20℃-70℃ 存储温度-30℃-85℃ 视频输入4路1080P/720PAHD信号输入 视频输出格式CVBS/VGA/AHD/TVI/HDMI 录像存储U盘8GB/16GB/32GB 录像文件格式MP4 CPU4核ARM_Cortex-A53 主频1.5GHZ GPUG31_MP2 FLASH 4G 功能特点产品功能详解菜单界面1、多种视频输出方式：HDMI\CVBS\VGA\AHD\TVI；2、多种视图：包含十几种视图，覆盖客户所有使用场景；3、真 3D：3D 视角可各个方向任意切换；4、多种动态效果：车门开关，车轮转速/方向，前进/后退，3D 立体雷达实时显示；5、内置近百款 3D 车模;6、车牌号码自定义，车模 7 种颜色任意切换；7、内置多种原车风格 UI，多种轨迹线风格；8、雷达启动，自动触发雷达视角；9、停车监控，最长支持 24 小时停车监控；10、兼容多种标定布：全包围布，两大布手工，两大两小手工，两大两小自动；11、3D 视角远近，视角高度，水平拉伸可调；12、支持双 CAN 扣板，插入双 CAN 板秒变双 CAN 3D 一体机；显示界面显示模式有：2D显示、3D显示、窄道限宽模式、前后视广角、车头车尾视图放大等等。
主菜单功能：行车记录、录像设置、控制设置、全景调校、显示设置、系统设置、版本信息1、行车记录1.1 按遥控器的方向键（或上一页和下一页菜单）查找到要播放的时间段录像文件，被选中的录像文件按 OK 键后面会有打“√”。
三百六十度
三百六十度•三剑客作者：何松岭等来源：《音响改装技术》2014年第04期360度全景泊车系统，简单一点来理解，就是在车辆的前后左右四个方向安装上摄像头，将车辆周围的景象反映在中控台的主机上，从而对车主的泊车行为起到辅助作用。
“开车容易倒车难”，特别是对新手来说，恐怕是深有体会的，加上停车场环境复杂，倒车总是要小心翼翼。
360度全景泊车系统因为给驾驶员提供了许多原来看不到的区域的影像，对于泊车的帮助非常大。
在广州改装展会上，我们特别遴选了三款不同品牌的360度全景泊车系统进行横向测评，希望对读者选择优秀的产品有所帮助。
硬件：顺大势、存小异360度全景泊车系统的四个摄像头，一般的做法是，一个安装在车头，一个安装在车尾，车子的两个后视镜各安装一个。
安装在车头的摄影头多数“隐身”于进气格栅间。
这个位置对于捕捉车前的影像有着天然的优势，所以本次入选的三个品牌索恒、呈锦、星凯的360度全景泊车系统的车前摄像头都选择了安装在车头的进气格栅间。
而这个做法也是行内普遍的做法，谈不上创新，但是却是经过检验的行之有效的做法。
在车子的后面，打开后备箱的地方有一个凹陷，而这个凹陷，对于安装摄像头来说也是十分合适的，把摄像头安装在此处，这个凹陷能对摄像头起到保护作用，而且也让摄像头有一定隐蔽性，不至于太过引人注目。
在车子的两边后视镜上安装摄像头有几种方式。
东莞索恒与广州星凯都采取了替换后视镜下半部分的做法。
在材质方面，索恒与星凯都采用了高档的塑料，在色泽上与原车的后视镜材料基本看不出差别。
在做工上，与原车的后视镜的上半部分契合得很好，缝隙绝对不比原车的后视镜的缝隙大，特别是边角的过渡，也十分顺滑，反应出这两家公司的产品的模具精度都是十分高的。
很多车主会担心替换掉原来的后视镜的一部分，会造成后视镜看起来与原来的车辆在外观上差别太多，看过索恒跟星凯的两辆安装了360度全景泊车系统后，可以忘记这个担忧了，因为材质的高相似度与上乘的制作工艺使改装后的后视镜与原来的后视镜看起来别无二致。
车保镖360全景说明书
车保镖360全景说明书
车保镖360全景是一款车载行车记录仪，可以为您提供全方位、多角度的保护，为您的驾驶安全提供全面的支持和保障。
以下是车保镖360全景的详细介绍：
一、产品特点：
1.超高清录像：采用全高清镜头，720P或1080P的高清品质，还原事故现场，有效保护您的车辆和安全；
2.无线连接：支持WIFI无线连接，可随时随地使用手机或平板电脑实时监控车内及行车过程；
3.全景拍摄：采用全景摄像头，拍摄全景画面，让您在行车的过程中可以清晰地观察车辆周围的情况，避免出现盲区；
4.夜视功能：配备高清夜视技术，夜间模式下拍摄清晰，光线不足时也能得到高质量的录像；
5.自动循环录像：支持循环录像功能，循环覆盖，保证存储空间不会越来越小，方便使用。
二、使用方法：
1.安装：将车保镖360全景固定于车辆上，保证安装牢固，不影响行车；
2.连接：将车保镖360全景与手机或平板电脑连接，并下载车保
镖手机App，进行绑定；
3.调试：调试好镜头的角度和方向，保证录像范围完整覆盖车辆
周边的情况；
4.记录：开启车保镖360全景的录像功能，进行行车记录和全方
位监控。
三、注意事项：
1.在使用车保镖360全景时，不要将手机或平板电脑放于驾驶位置，以免影响安全驾驶；
2.安装前要检查周围环境，保证安装牢固，避免出现松动等情况；
3.平时要保持镜头的清洁，避免影响录像效果；
4.在日常使用中，要注意保护隐私，不要随意公开和分享录像内容。
总之，车保镖360全景是现代社会驾车安全的重要保护措施，它
可以全方位地保护您的驾车安全和车辆安全，为您的行车记录提供完
整的支持和保障，是每个驾车人士在驾驶过程中不可或缺的好帮手。
汽车360度影像的操作方法
汽车360度影像的操作方法全文共四篇示例，供读者参考第一篇示例：汽车360度影像技术是近年来在汽车行业中广泛应用的一项先进技术，它能够为驾驶者提供全方位的视角，有效提升驾驶体验和安全性。
在日常驾驶中，如何正确使用汽车360度影像系统是非常重要的。
本文将详细介绍汽车360度影像的操作方法，帮助驾驶者更好地利用这一技术，提高驾驶安全性。
一、激活360度影像系统在大多数车型中，激活360度影像系统的方法是启动汽车的电源，然后切换到倒车档位。
当倒车档位启动后，系统会自动激活360度影像系统，并在车载显示屏上显示四周的画面。
在某些车型中，也可以通过按钮手动激活360度影像系统。
二、观看360度影像画面在车载显示屏上，360度影像系统通常会显示车辆周围的画面，包括前方、后方、左右四周等。
驾驶者可以通过观看显示屏上的画面，全方位了解车辆周围的情况，从而更加安全地驾驶车辆。
一些车型可能还提供了多种显示模式，例如鸟瞰视角、分割屏等，驾驶者可以根据需要选择不同的显示模式。
三、倒车辅助功能360度影像系统不仅可以提供全方位的画面，还常常与倒车辅助功能相结合，帮助驾驶者更加方便地进行倒车操作。
具体来说，系统通常会在显示屏上显示示意线，指示车辆行驶方向，帮助驾驶者更准确地掌握车辆位置和方向。
有些高端车型甚至还配备了声音提示功能，当车辆靠近障碍物时会发出警告音，提醒驾驶者及时停车。
四、细节审查在使用360度影像系统时，驾驶者应该仔细观察显示屏上的画面，尤其是注意观察四周是否有障碍物、行人等。
还需要留意显示屏上的细节信息，如示意线的变化、障碍物的距离等，及时做出相应的调整和反应。
也要注意不要完全依赖360度影像系统，仍需谨慎驾驶，提高对实际行驶环境的感知能力。
五、维护保养360度影像系统作为汽车的一项重要辅助设备，需要定期进行维护保养，以确保其正常运行。
驾驶者应该定期清洁摄像头镜头，避免灰尘污垢影响画面清晰度；还要注意系统软件的更新，及时下载安装最新版本的系统软件，确保系统功能正常。
汽车360全景摄像头工作原理
汽车360全景摄像头工作原理汽车360全景摄像头是一种能够提供全景视角的摄像系统，可以实时捕捉车辆周围的图像，并通过画面拼接技术将这些图像合成为一个全景画面。
它以其独特的工作原理，为驾驶员提供了更全面、更直观的视觉信息，提高了行车安全性。
汽车360全景摄像头通常由多个摄像头组成，分别安装在汽车的前、后、左、右等位置，以及车顶或后视镜上。
每个摄像头都能够实时拍摄周围的图像，并将图像传输到主控单元进行处理。
主控单元负责接收和处理来自各个摄像头的图像数据，并通过画面拼接技术将它们合成为一个全景画面。
画面拼接技术是汽车360全景摄像头的核心技术之一。
它通过分析每个摄像头拍摄到的图像，在处理过程中将它们合并在一起，形成一个无缝的全景画面。
这个过程需要进行图像校正、图像融合等处理，以确保最终合成的全景图像能够准确地反映车辆周围的实际情况。
在画面拼接的过程中，汽车360全景摄像头还需要进行图像畸变校正。
由于摄像头的位置和角度不同，所拍摄的图像会存在一定的畸变，比如透视畸变和径向畸变等。
为了消除这些畸变，摄像头需要进行适当的校正处理，以保证最终合成的全景图像能够准确地反映实际场景。
除了画面拼接和图像畸变校正，汽车360全景摄像头还需要进行图像增强和处理。
在图像增强方面，摄像头可以通过调整图像的亮度、对比度等参数，来提高图像的清晰度和可视性。
在图像处理方面，摄像头可以通过检测算法和人工智能技术，实时识别和分析车辆周围的物体和行人，提供更全面的行车辅助功能。
汽车360全景摄像头通过多个摄像头的合作工作，利用画面拼接技术和图像处理算法，能够实时捕捉车辆周围的图像，并将其合成为一个全景画面。
它不仅提供了更全面、更直观的视觉信息，还具备识别和分析功能，为驾驶员提供了更高的行车安全性和便利性。
该技术的应用将进一步推动汽车智能化和自动驾驶技术的发展。
360度全景泊车影像系统介绍
360度全景泊车影像系统介绍360度全景泊车影像系统的工作原理是通过车辆周围设有的多个广角摄像头，利用计算机算法将这些摄像头所拍摄的画面融合在一起，形成车辆周围的全景画面。
这些摄像头通常安装在车辆的前、后、左、右四个方向上，并且摄像头的位置一般较低，以便能够有效地捕捉到车辆周围的情况。
当司机开启泊车模式时，系统会自动打开车辆周围的摄像头，并将实时画面传输到车内的中控屏幕上。
在中控屏幕上，司机可以清楚地看到车辆周围的情况，包括前方、后方、左侧和右侧的障碍物、行人和其他车辆等，从而帮助司机更准确地判断泊车空间的大小和障碍物的位置，以及泊车过程中可能的盲区。
360度全景泊车影像系统还可以提供各种辅助功能，以帮助司机更轻松地进行泊车操作。
例如，系统可以自动标记出可供泊车的空余空间，并提供参考线和轨迹预测线等辅助线条，让司机清楚地知道车辆将沿着何种路径行驶，是否与障碍物有碰撞的风险。
此外，系统还可以提供声音提示和振动警示，以提醒司机注意可能的危险。
360度全景泊车影像系统在提供泊车辅助功能的同时，也为司机提供了更全面的驾驶视野，减少了泊车操作中的死角和盲区，提高了驾驶安全。
尤其对于不擅长泊车或者驾驶经验较少的司机来说，这种系统可以大大降低泊车时的紧张感和焦虑感。
除了泊车外，360度全景泊车影像系统还可以在行驶过程中提供其他实用的功能。
例如，在驾驶过程中，系统可以实时监测车辆周围的交通状况，提供车辆前后方的行车记录和拍摄图片功能，为交通事故的调查提供证据。
系统还可以配合导航系统，提供全方位的导航图像，帮助司机更快速、准确地找到目的地。
总的来说，360度全景泊车影像系统是一种先进的辅助驾驶技术，通过多个摄像头和计算机算法，提供全方位的车辆周围画面，以帮助司机更方便、安全地进行泊车操作。
它不仅提供泊车辅助功能，还提高了驾驶安全性，并提供其他实用的驾驶辅助功能。
随着汽车科技的不断发展，这种系统将会在未来得到更广泛的应用。
360度全景泊车影像系统介绍PPT幻灯片课件
5
产品介绍
某品牌 (不拼接)
英菲尼迪原厂(有缝拼接)
奥德赛原厂(有缝拼接)
道可视(DOWCAUSE)(无缝拼接)
6
产品介绍
轨迹功能仅适合配有汽车电子稳定系统的车型。将车钥匙转至ON档位时，汽车仪表显 示区如果有ESP、VSC、VSA、DSC等信息显示（约3秒钟），然后自动熄灭，证明该车 型配备有汽车电子稳定系统。
16
全景泊车影像系统
功能特点
17
产品优势
18
产品优势
一、无缝拼接
道可视(DOWCAUSE)
英菲尼迪FX35原厂
文本内容
19
产品优势 二、内置倒车轨迹
道可视(DOWCAUSE)
其他公司产品
文本内容
节省加装轨迹费用 节省安装时间
20
产品优势
三、高清图像
道可视(DOWCAUSE)
其他公司产品绍
10
全景泊车影像系统
工作原理
11
原理实现
产品介绍
全景泊车影像系统通过安装在车身前后左右的4个超广角摄像头，同 时采集车辆四周的影像，经过图像处理单元矫正和拼接后，形成一幅车辆 四周的全景俯视图，实时传送到中控台的显示设备上。驾驶员坐在车中即 可直观地看到车辆所处的位置以及车辆周围的障碍物，从容操控车辆泊车 入位或通过复杂路面，有效减少刮蹭、碰撞、陷落等事故的发生。
文本内容
最少4倍
21
产品优势
四、超大广角
道可视(DOWCAUSE)
其他公司产品
文本内容
22
产品优势
五、调试简单
道可视(DOWCAUSE)
其他公司产品
文本内容
15分钟
>2小时
汽车360度全景影像系统及其应用前景研究
汽车360度全景影像系统及其应用前景研究1. 引言1.1 背景介绍汽车360度全景影像系统是一种集成了多路摄像头的系统，可以实现360度全方位的影像展示。
随着汽车智能化和自动化技术的不断发展，汽车360度全景影像系统被广泛应用于车载安全监控、驾驶辅助和自动驾驶等领域。
背景介绍一方面是基于汽车行车安全的需求，另一方面也是随着消费者需求的提升，对驾驶体验和舒适性的追求。
随着城市化进程的加速和汽车保有量的增加，交通拥堵、事故频发等问题日益突出，给驾驶员和行人的生命财产安全带来了极大的威胁。
传统的汽车影像系统只能提供有限的视野范围，难以满足行车安全的需求。
而360度全景影像系统通过多路摄像头实时监测车辆周围环境，可以显著提高驾驶员的视野范围，帮助驾驶员及时发现隐患并进行规避，从而大大减少交通事故的发生率。
随着车辆自动驾驶技术的逐步成熟，汽车360度全景影像系统将发挥更为重要的作用，成为自动驾驶的重要支持系统。
1.2 研究意义汽车360度全景影像系统是一种新兴的车载摄像技术，可以为驾驶员提供全方位无死角的视野，帮助驾驶员更准确地掌握车辆周围的道路状况。
这种技术不仅提升了驾驶安全性，还提高了驾驶乐趣和舒适性，是汽车智能化发展的重要方向之一。
研究汽车360度全景影像系统的意义在于探索其在提升驾驶安全性、优化驾驶体验、促进智能交通发展等方面的潜在应用价值，为汽车制造商和科研机构提供科学依据和决策支持。
此外，随着人工智能和自动驾驶技术的不断发展，汽车360度全景影像系统还有望在未来的智能驾驶领域发挥重要作用，为人们创造更加安全便捷的出行环境。
因此，深入研究汽车360度全景影像系统的应用前景，对推动汽车行业的创新发展和智能化进程具有重要意义。
1.3 研究目的360度全景影像系统是一种现代化的汽车辅助驾驶技术，它可以实时显示车辆周围的环境，帮助驾驶员更好地感知车辆周围的情况，提高驾驶安全性和便利性。
本研究的目的在于深入探究360度全景影像系统的技术原理、应用现状以及潜在的应用前景。
360度全景泊车辅助系统解析
360度全景泊车辅助系统—使用说明书360度全景泊车辅助系统使用说明书欢迎使用360全可视泊车辅助系统。
本使用说明书讲解了正确使用360全可视泊车辅助系统的必要事项。
在使用前，请务必仔细阅读。
本说明书中的插图仅为示意图，实际使用请以实物为准。
产品概述360全可视泊车辅助系统通过安装在车身前后左右的4个广角摄像头，同时采集车辆四周的影像，经过图像处理单元矫正和拼接后，形成一幅车辆四周的360度全景俯视图，实时传送到中控台的显示设备上。
通过360全可视泊车辅助系统，驾驶员坐在车中即可直观地看到车辆所处的位置以及车辆周围的障碍物，从容操控车辆泊车入位或通过复杂路面，有效减少刮蹭、碰撞、陷落等事故的发生。
产品组成360全可视泊车辅助系统主要包括一个图像处理单元和四个广角摄像头，如图1、2所示。
通常，左、右摄像头分别安装在左、右后视镜下方，前、后摄像头分别安装在前、后保险杠上方。
根据车型不同，摄像头的外观和具体的安装位置有所差异。
图1 图像处理单元图2 摄像头显示界面360全可视泊车辅助系统的视频可输出至单独的液晶屏，也可以通过原车安装的DVD进行显示输出。
360全可视泊车辅助系统的输出画面具有三种模式，分别适用于不同的场景：1、全景视图模式。
系统开机时，默认处于此显示输出模式。
全景视图模式由鸟瞰图显示区和前、后影像显示区组成。
鸟瞰图显示区车身前、后、左、右的显示范围分别在2米、3米、2.5米、2.5米左右。
由于镜头角度、畸变等原因以及安全考虑，画面显示的车身并非完全同实际车身位置和大小一致，请注意留足安全距离。
前、后影像显示区显示前或后摄像头采集的影像。
图4 全景视图模式右下方的标志指示当前显示的是哪个摄像头显示的影像，如图5所示。
前后图5 前后标志2、后台视图模式汽车启动后，当无任何操作的时候，系统自动进入后台四分立界面进行录象模式，如图6所示。
图6 前视图模式3、左右视图模式A、在视频画面显示的画面下，当打左转向或右转向时，显示车轮附近的影像。
欧威顿360全景影像行车记录泊车系统说明书
深圳丰乐达科技有限公司欧威顿360全景影像行车记录泊车辅助系统产品简介360全景泊车是通过安装在车身前后左右的4个超广角鱼眼摄像头同时采集车辆四周的影像，经过算法合成处理后，形成一幅车辆四周的360度全景鸟瞰图，实时传送到中控显示屏上，使驾驶员通过显示屏可以直接查看车身周围状况，地面上不存在视角盲区，可以帮助驾驶员清楚确认车辆周围是否存在障碍物，帮助驾驶员轻松行车和停泊车辆倒车、转向、正常行驶时显示画面前视图后视图打左转向灯打右转向灯产品特性：360度全景鸟瞰、无缝拼接、地面无盲区辅助行车安全 全方位360度记录功能（四路同时记录）内置24小时停车监控低压可调保护功能高清信号输入，画质清晰流畅产品规格主机套件简介主机及主线束的相关接口如下：1、电源接头：连接电源和控制线（电源和控制线连接车身的B+、ACC、GND、倒车、左右转向信号）2、黑色宝马接头：连接前方摄像头3、黄色宝马接头：连接后方摄像头4、红色宝马接头：连接左侧摄像头5、蓝色宝马接头：连接右侧摄像头6、黄色AV接口：主机视频输出接口，通过视频延长线连接到中控显示7、黑色3.5mm接口：连接红外遥控头8、USB接口：连接U盘，可用于行车记录、系统升级、参数存储9、指示灯：主机电源状态指示，指示灯亮时表明主机通电正常工作，指示灯不亮时表明主机供电不正常遥控器简介1、启动/关闭键：按下此按键可以启动或关闭全景功能2、前方向键：向上移动或显示前视图3、返回键：返回键4、左方向键：向左移动或显示左视图5、OK键：确认键、播放和暂停行车录像、进入设置菜单6、右方向键：向右移动或显示右视图7、后方向键：向下移动或显示后视图安装示意图：摄像头、视频、USB 、红外连接说明：A 、 主机USB 接口：可连接U 盘、读卡器等进行行车记录、系统升级、参数存储 B 、 黑色3.5mm 接口：连接红外遥控头线束C 、 黄色AV 视频接口：主机视频输出接口，连接中控显示的倒车后视输入D 、 黑色宝马头：连接前视摄像头E 、 黄色宝马头：连接后视摄像头F 、 红色宝马头：连接左视摄像头G 、 蓝色宝马头：连接右视摄像头前视摄像头后视摄像头左视摄像头右视摄像头C ：AV 视频接口B ：3.5mm 接口A ：USB 接口 ⑦接倒车灯⑥接右转向灯⑤接左转向灯②GND ③B+ ④Acc扩展接口车身电池和信号中控显示① 倒车控制电源和车身信号线连接说明：①蓝色线：连接中控显示的倒车控制线②黑色线：连接车身电源地③黄色线：连接车身常电12V④红色线：连接车身ACC⑤橙色线：连接车身右转向灯线⑥粉色线：连接车身左转向灯线⑦绿色线：连接车身倒车灯线扩展接口连接说明：①UART_TX：外置CAN盒或中控显示触摸的TX②UART_RX：外置CAN盒或中控显示触摸的RX③GND：输出外设地④B+：输出外设12V电源⑤G_SENSOR_CTL：外置震动开关的触发信号⑥GND：地⑦GND：地⑧TRACK_TX：轨迹摄像头通讯线主菜单按遥控器“OK键”进入主菜单设置录像回放：进行行车录像文件的播放/快进/快退/锁定/删除，以及录像的相关设置；系统设置：设置车模选择、标尺线开关、转向灯开关和系统时间等设置；全景调校：进行全景图的参数的设置及拼接调试版本信息：进行参数管理、U盘格式化、工厂模式、版本显示等；录像列表在主菜单选择“行车记录”，进入行车记录菜单，此时进入行车记录列表，可根据记录时间选择要查看的行车记录文件，按遥控器“OK键”即可查看，同时可通过遥控器上的“参数增加/快退键”、“参数减少/快进键”、“OK键”控制记录回放的快退、快进、播放和暂停在播放记录时，可用遥控器方向键来观看单路放大状态视频。
