焊膏印刷质量检测

合集下载

锡膏印刷外观检验标准

锡膏印刷外观检验标准
拒收: 1、锡膏成形不良,且断裂; 2、锡膏塌陷; 3、两锡膏相撞,形成桥连。
批准
允收: 1、锡膏量足。 2、锡膏覆盖焊盘有85%以上。 3、锡膏成形佳。
***集团有限公司 分发部门
二极管、电容类 锡膏印刷
锡膏印刷 外观检验标准
偏移超20%
文件编号
WI-
生效日期 2013/3/5
版本/次
00
页码
3/3
拒收: 1、15%以上锡膏未完全覆盖焊盘。 2、锡膏偏移超过20%焊盘。
插座、IC类焊盘 锡膏印刷

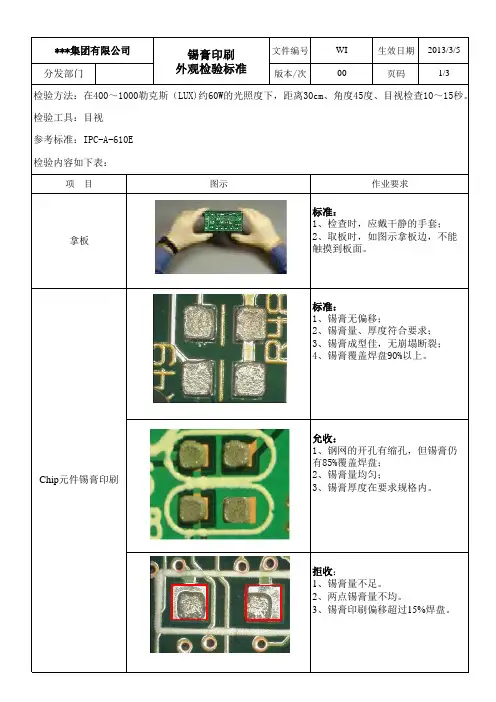

***集团有限公司 分发部门
锡膏印刷
文件编号
WI-
生效日期 2013/3/5
外观检验标准
版本/次
00
页码
1/3
检验方法:在400~1000勒克斯(LUX)约60W的光照度下,距离30cm、角度45度、目视检查10~15秒。
检验工具:目视
参考标准:IPC-A-610E
检验内容如下表:
项 目
图示
作业要求
允收: 1、锡膏量均匀且成形佳; 2、锡膏厚度合符规格要求; 3、有85%以上锡膏覆盖焊盘; 4、印刷偏移量少于15%。
拒收: 1、锡膏85%以上未覆盖焊盘; 2、有严重缺锡。
二极管、电容类 锡膏印刷
标准: 1、锡膏印刷成形佳。 2、锡膏印刷无偏移。 3、锡膏厚度测试符合要求。 4、如此开孔可以使热气排除,以 免造成气流使元 件偏移。
拿板
标准: 1、检查时,应戴干静的手套; 2、取板时,如图示拿板边,不能 触摸到板面。
标准: 1、锡膏无偏移; 2、锡膏量、厚度符合要求; 3、锡膏成型佳,无崩塌断裂; 4、锡膏覆盖焊盘90%以上。
Chip元锡膏仍 有85%覆盖焊盘; 2、锡膏量均匀; 3、锡膏厚度在要求规格内。

焊膏工艺性要求及性能检测方法

焊膏工艺性要求及性能检测方法

焊膏工艺性要求及性能检测方法史建卫袁和平(1哈尔滨工业大学现代焊接生产技术国家重点试验室,黑龙江,哈尔滨 1500012日东电子科技(深圳)有限公司,深圳,518103)摘要:本文简述了焊膏的基本知识和工艺要求,并对焊膏部分特性指标的检测方法给以描述。

关键词:焊膏,印刷性,焊球,粘度,塌陷性,润湿性1.引 言90年代初伴随电子产品不断的向短、小、轻、薄化方向发展,元器件的尺寸不断减小、更微小型化,SOIC,QFP,CSP,BGA和FC等器件得到大量应用,这些更小型和窄间距的器件对焊膏工艺性提出了更高要求。

焊膏是一种膏状流体,要正确使用焊膏,满足细间距要求,必须对其基本知识及工艺性要求有所了解和掌握,必须小心控制焊膏的部分特性指标才能达到最佳的生产效果。

2.焊膏的基本知识焊膏是因为SMT采用再流焊而产生的一种焊接材料,它采用印刷工艺即丝网漏印和模板漏印方法沉积在焊盘上,元器件经贴片后靠焊膏的粘滞力定位,经再流焊炉焊接在所需要的焊盘上,完成所需的电连接。

在完成整个焊接过程中焊膏有两次流动过程,第一次是焊膏在印刷刮板和丝网/模板强力下流动,沉积在焊盘上,第二次流动是在再流焊炉中加热焊膏至熔融状态下流动,完成焊接过程,再流焊也因此得名。

电子级焊膏通常是由钎料合金粉和软钎剂载体(软钎剂、溶剂、活化剂和调节流变特性的介质等)组成,它是根据其粘度、流动性及网版的种类来设计配方的。

焊膏按合金成分分类有高温焊膏(250℃以上),常用焊膏(179℃~183℃),低温焊膏(150℃以下);按清洗方式分类为有机溶剂清洗类,水清洗类,半水清洗类,免清洗类;按助焊剂活性分类有“R”级(无活性),“RMA”级(中度活性),“RA”(完全活性),“SRA”(超活性)。

丝网和模板印刷中,锡膏典型合金粉比重含量为88~91%,体积接近50%,滴注形式为85~86%。

典型的合金成分有铅、锡、银、铜等,直径为25~75微米,其中细间距印刷(≤0.5mm)使用25~45微米,传统使用45~75微米。

pcb板印刷锡膏检测标准

pcb板印刷锡膏检测标准

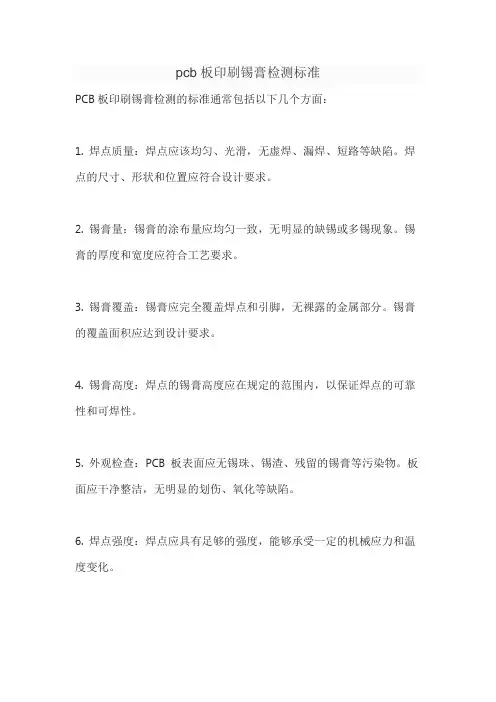

pcb板印刷锡膏检测标准
PCB板印刷锡膏检测的标准通常包括以下几个方面:
1. 焊点质量:焊点应该均匀、光滑,无虚焊、漏焊、短路等缺陷。

焊点的尺寸、形状和位置应符合设计要求。

2. 锡膏量:锡膏的涂布量应均匀一致,无明显的缺锡或多锡现象。

锡膏的厚度和宽度应符合工艺要求。

3. 锡膏覆盖:锡膏应完全覆盖焊点和引脚,无裸露的金属部分。

锡膏的覆盖面积应达到设计要求。

4. 锡膏高度:焊点的锡膏高度应在规定的范围内,以保证焊点的可靠性和可焊性。

5. 外观检查:PCB 板表面应无锡珠、锡渣、残留的锡膏等污染物。

板面应干净整洁,无明显的划伤、氧化等缺陷。

6. 焊点强度:焊点应具有足够的强度,能够承受一定的机械应力和温度变化。

7. 可焊性:焊点应具有良好的可焊性,能够被可靠地焊接到其他元件或电路板上。

这些标准是一般情况下PCB 板印刷锡膏检测的基本要求,具体的标准可能会因不同的行业、应用和客户要求而有所差异。

在实际生产中,还应根据具体情况制定详细的检测规范和操作流程,以确保PCB 板的质量和可靠性。

SMT目视检查标准

SMT目视检查标准

03 SMT元件目视检查标准
元件外观检查标准
总结词
元件外观应无明显损伤、锈蚀、变色等现象,表面光滑、整洁。
详细描述
在目视检查中,应确保元件外观无明显损伤,如划痕、凹痕、破裂等。同时,元件应无锈蚀或变色现象,保持其 原始的光泽和颜色。此外,元件表面应光滑、整洁,无残留物或污渍。
元件方向与标记检查标准
案例三:组装缺陷的目视检查与修复
组装缺陷的目视检查
组装缺陷的危害
在SMT组装过程中,可能会出现元件 缺失、错位、损坏等缺陷。目视检查 时,应全面检查电路板上的元件,查 看是否有异常现象。同时,应借助放 大镜或显微镜进行更细致的检查。
组装缺陷可能导致电路性能下降、设 备故障或安全事故。例如,元件缺失 或错位可能导致电路短路或断路;元 件损坏可能引发设备故障或安全隐患 。
结构完整性
检查组装后的整体结构是否完整,确保没有出现 断裂、脱落等结构性问题。
功能测试
对组装后的产品进行功能测试,确保所有功能都 能正常工作。
安全性能
检查组装后的产品是否符合安全性能要求,确保 在使用过程中不会出现安全问题。
06 SMT目视检查案例分析
案例一:元件方向错误的目视检查
元件方向错误的目视检查
焊点虚焊的危害
虚焊可能导致电路性能下降、接触不良或断路,严重时可能引发设备故障或安全事故。因此,目视检查时应特别关注 焊点质量,及时发现并处理虚焊问题。
纠正措施
对于存在虚焊的焊点,应进行重新焊接或使用适当的焊接工具和材料进行修复。在纠正过程中,应注意 保护周围元件和电路板不受损坏,同时保持操作区域的整洁和安全。
目的
确保SMT元件的焊接质量、识别缺陷 和不良品,并及时采取措施进行修正 ,以提高整个电路板的可靠性。

印刷检验标准

印刷检验标准
标准
1.锡膏虽成形不佳,但仍足将
2.各点锡膏偏移未超过15%焊盘
允收
1.锡膏超过15%未覆盖焊盘
2.锡膏几乎覆盖两条焊盘
3.锡膏印刷形成桥连
拒收
名称
锡膏印刷检验标准
文件编号
生效日期
发行版次
页码
项目
判定说明
图示说明
备注
7.焊盘间距为0.65MM
1.各焊盘锡膏印刷均100%覆盖焊盘上
2.锡膏成形佳,无崩塌现象
3.锡膏厚度测试合乎要求
允收
1.锡膏偏移量超过15%焊盘
2.元件放置后会造成短路
拒收
名称
锡膏印刷检验标准
文件编号
生效日期
发行版次
页码
项目
判定说明
图示说明
备注
5.焊盘间距为0.8-1.0MM
1.锡膏无偏移
2.锡膏100%覆盖于焊盘上
3.各焊盘锡膏成良好,无崩塌现象
4.各点锡膏均匀,测试厚度符合要求
标准
允许
1.锡膏85%以上未覆盖焊盘.
2.有严重缺锡
拒收
名称
锡膏印刷检验标准
文件编号
生效日期
发行版次
页码
项目
判定说明
图示说明
备注
二极管、电容等(1206以上尺寸物料)
1.锡膏印刷成形佳
2.锡膏印刷无偏移
3.锡膏厚度测试符合要求
4.如些开孔可以使热气排除,以免造成气流使元件偏移
标准
1.锡膏量足
2.锡膏覆盖焊盘有85%以上
3.锡膏厚度符合要求
标准
1.锡膏成形佳
2.锡膏厚度测试在规格内
3.各点锡膏偏移量小于10%焊盘

锡膏印刷检验指导书

锡膏印刷检验指导书

锡膏印刷检验指导书一、引言锡膏印刷是电子制造过程中重要的步骤之一,在电路板上涂覆和固化锡膏以实现焊接功能。

由于锡膏印刷的质量直接影响到焊接的可靠性和电子产品的性能,因此,进行锡膏印刷的检验非常重要。

本指导书旨在为电子制造企业提供锡膏印刷检验的详细指导,以确保印刷质量的稳定和一致性。

二、锡膏印刷检验的目的及意义锡膏印刷检验的目的是通过对印刷过程和质量进行全面的检查,确保印刷符合相关的技术要求和标准。

只有通过有效的检验,才能及时发现和纠正潜在的问题,提高印刷质量,增强焊接可靠性,降低不良品率。

三、锡膏印刷检验的内容1. 锡膏的外观检查:包括颜色、光泽度、均匀性等方面的检验,以确保正常的外观特征,避免对印刷品质量的影响。

2. 锡膏的粘度检查:通过测量锡膏的粘度,判断其流动性和可用性,并调整相应的参数以确保印刷的精准度和稳定性。

3. 锡膏的厚度检查:通过使用合适的测量工具,测量锡膏的厚度,确保其符合设计要求,防止过厚或过薄造成的焊接问题。

4. 锡膏的挤出性检查:通过观察锡膏在印刷头的挤出情况,判断锡膏的质量和可用性,并及时调整印刷设备以确保正常的挤出效果。

5. 锡膏的粘附力检查:使用相应的试验方法和工具,检测锡膏在基板上的粘附力,确保其粘附性良好,避免印刷品的脱落和错误焊接。

6. 锡膏的打磨性检查:通过对锡膏打磨性能的检查,避免锡膏在过程中堵塞或损坏印刷头,影响印刷质量。

7. 印刷品的检查:对印刷品的焊盘、引脚等进行全面的目视检查和测量检验,确保其符合设计要求和标准。

8. 锡膏印刷过程的检查:对印刷过程中的各项参数进行检查和记录,包括印刷速度、印刷压力、温度等,以确保印刷质量的稳定性和一致性。

9. 锡膏印刷设备的检查:对印刷设备的各项功能和性能进行检查和维护,确保设备的正常运行和印刷质量的稳定性。

四、锡膏印刷检验的方法和工具1. 目视检查:使用肉眼对印刷品进行外观检查,包括颜色、光泽度、均匀性等方面的评估。

基于机器视觉的SMT焊膏印刷缺陷自动三维检测

基于机器视觉的SMT焊膏印刷缺陷自动三维检测
计 算 机 工程 与设 计 C m u r ni en d e g o p t E g er g n D s n e n i a i
2 1, 2) 00 1(4 3
56 33
・开 发 与 应 用 ・
基于 机器视觉 的 S MT焊膏 印刷缺 陷 自动三维检 测
周 贤善 , 罗 兵
Ke r s o d r a t s e t n h s a u i gp o l mer ;i f r t nf i n h s wr p i g u f c u tdt c n lg ywo d :s l e p sei p ci ;p a eme s n r f o t n o r i y n o ma i o ;p a eu o us n a p n ;s r a e mo n e h o o y e
( 江 大学 计 算机 科 学 学院 ,湖 北 荆 州 4 4 2 ) 长 3 0 3
摘 要 : 电子产 品印刷 电路板 表 面贴 片安 装生 产 中,传 统的激 光三 角法 进行焊 膏印刷质 量三 维缺 陷检 测存 在速度 慢 和精 在
度 低 的 不足 , 于 光 栅 投 影 相 位 测 量 轮 廓 术 的 机 器 视 觉 三 维 测 量 方 法 可 以提 高速 度 和 精 度 ,结 合 数 字 光 处 理 投 影 仪 产 生 正 基
元器 件 尺 寸 越 来 越 小 、 装 集 成 密 度 越 来 越 高 , 组 自动 机 器 视 觉 检 测 (V 或 A ) 代 传 统 的人 工 目检 显 得 更 加 必 要 。 目前 A I OI取
最 小 的 0 0 5 片 元 件 长 宽 尺 寸 仅 为 0 1 02 m, 间 距 I 10 贴 . . × m 细 c器 件 引 脚 间距 也 只 有 01 . mm… 。

焊膏印刷效果对焊接质量的影响与三维检测方法

焊膏印刷效果对焊接质量的影响与三维检测方法

摘要:电子产品印刷电路板表面贴片安装生产中,各种器件的逐渐走向微小化,不少生产线开始为检测出合格的焊接质量设计了不少“关卡”,如现在广为应用的三维检测法。

在电子器件组装过程中,焊膏印刷效果对焊接质量有极大的影响,本文将简单阐述焊膏印刷工艺当中的SMT技术以及焊膏印刷效果对焊接质量的影响,着重介绍焊膏印刷工艺中的三维检测方法。

0 引言焊板印刷技术被广泛应用在电路板的贴片工艺中,对焊膏印刷的检测来说,现阶段比较成熟的有AOI检测技术、SPI锡膏测厚技术。

焊膏印刷过程中,存在诸多因素,导致焊膏印刷效果参差不齐,其中涉及到焊膏的材料、印刷的工艺等,如何减轻、消除这些因素带来的影响,成为焊膏印刷技术提升的重点。

此外,在SPI锡膏测厚技术的加持下,能精确控制PCB板上焊膏的各项数值,提升焊膏引述的质量。

三维检测技术的发展,不仅从根本上提高了焊膏焊接产品的质量,把控产品的生产效率,更让焊膏印刷技术有了质的飞跃。

1 SMT技术SMT技术(Surface Mounted Technology)在当下电子原件装行工艺中是最为常见的工艺,简单来说就是电子器件表面贴装技术。

在贴片组装过程中,一般会将无引脚或短引线表面组装元器件(简称SMC/SMD)安装在印制电路板(Printed Circuit Board)的表面或其它基板的表面上,再通过回流焊焊接组装,这就完成电子器件装行的第一步。

SMT技术相比传统的制作工艺,有很多独到的特点。

如组装密度高,这就很好的呼应了现在行业标准对电子器件的要求。

此外,电子器件体积小、占据空间小、质量小,这些特点,都是现在工艺所追求的标准。

SMT技术随着当下技术水平以及市场要求的变化,逐渐形成了了可靠性、生产效率高、产品性能强等特点,消除了以往抗振能力差、PCB焊点缺陷频率高等缺点,减少了生产过程中电磁和射频干扰。

技术水平的提高意味着产品拥有了更多的可能性。

但是SMT技术并非没有缺点,总的来说,具体有以下几点。

SMT锡膏印刷品质检验规范

SMT锡膏印刷品质检验规范

SMT锡膏印刷质量检验标准SMT锡膏印刷质量检验标准C>=W*50%,F>=G+H*25%锡膏印刷总检位1.引侧脚悬吃出锡超宽过分引大脚于宽等度于 1.引脚吃锡宽度 >=電極的寬检验工程元件类1.恰好.高最出出引小〔〔脚侧A外〕A面〕形大焊是器于点件25长25〔度%%引〔WW脚或或位D00〕于.5mm.小元于件。

引体脚中宽上度部,A<=W*75%A<=W*25%小型SOT锡膏印刷标准CHIP 1608 2125 3216 锡膏印刷标准理想允收拒收理想允收拒收判断说明 1.锡膏印刷无偏移1.印刷偏移量少于 15%1.锡膏印刷无偏移 1.印刷偏移量少于 15%2.有85%以上锡膏覆盖焊盘. 1.印刷偏移量大于 15% 1.印刷偏移量大于 15%2.锡膏完好覆盖焊盘 2.锡膏完好覆盖焊盘 2.有85%以上锡膏覆盖焊盘.3.锡膏量均匀且成形佳 2.锡膏覆盖焊盘小于 85%. 2.锡膏覆盖焊盘小于 85%.3.锡膏成型佳 . 无塌陷断裂 3.锡膏成型佳 . 无塌陷断裂 3.锡膏量均匀且成形佳4.锡膏厚度吻合规格要求 3.锡膏厚度不吻合规格要求 3.锡膏厚度不吻合规格要求4.锡膏厚度满足测试要求 4.锡膏厚度满足测试要求 4.锡膏厚度吻合规格要求图示说明脚间距 0.7MM-1.25MM IC锡膏印刷标准圆柱形二极管、 1206以上尺寸电容或电阻等物料理想允收拒收理想允收拒收判断说明1.锡膏印刷无偏移 1.印刷偏移量少于 15%1.印刷偏移量大于 15%1.锡膏印刷无偏移 1.印刷偏移量少于 20%1.印刷偏移量大于 20%2.锡膏完好覆盖焊盘 2.有85%以上锡膏覆盖焊盘. 2.锡膏完好覆盖焊盘 2.有85%以上锡膏覆盖焊盘.2.锡膏覆盖焊盘小于 85%. 2.锡膏覆盖焊盘小于 85%.3.锡膏成型佳 . 无塌陷断裂 3.锡膏量均匀且成形佳 3.锡膏成型佳 . 无塌陷断裂 3.锡膏量均匀且成形佳3.锡膏厚度不吻合规格要求 3.锡膏厚度不吻合规格要求4.锡膏厚度满足测试要求 4.锡膏厚度吻合规格要求 4.锡膏厚度满足测试要求 4.锡膏厚度吻合规格要求图示说明。

焊膏印刷外观检验标准

焊膏印刷外观检验标准
签字
日期
编制
校对
审核
日期ቤተ መጻሕፍቲ ባይዱ
日期
日期
不合格处理办法:
1自检发现不合格的,由操作者自行修正(清洗、凉干并重新印刷)。
2检验员抽检时发现不合格项,要求操作工修正并提出制程警示。
3不合格项登记到抽检记录表中。
4尚未进入下一工序的产品由操作工针对以下不合格项做全数检验,并由由检验员针对以下不合格项做全数检验。
五、
检验项目
技术指标
示意简图
印刷完整
一、目的:
规定了PCB板(单、双面)锡膏印刷质量的检验管理办法。
二、范围:
适用于本公司所有PCB板锡膏印刷的质量检验。
三、检验方法及工具:
检验方法:目测;检验工具:5-10倍放大镜、防静电手腕、防静电手套。
四、检验及不合格处理办法:
操作工应采用目视或仪器检验做好全数自检工作,检验员按《一次正常检查抽样规范》AQL=2.5且C=0进行抽检。
模板上所有印刷孔均应有焊膏
偏移
横向偏移不得大于焊盘宽度的25%,纵向偏移不得超过焊盘宽度的50%
少锡
焊膏覆盖焊盘的面积应达到75%以上
检验项目
技术指标
示意简图
连锡
相邻焊盘上的焊膏无连接现象
边缘
整齐,棱角清晰
拉尖
表面无明显尖角
污染
基板印刷之外的区域不允许有焊膏焊膏
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号

SMT锡膏印刷检查标准

SMT锡膏印刷检查标准

SMT锡膏印刷检查标准
W
W a 1A
1.
w1≧ 2. a1

w
1W
a 1A 1.w1< 2.a1>A w 1
W
1.w1>L L 1
2. L 1>L*
3.a1<a< p="">
w 1(注:A
为铜SMT 锡膏印刷检验标准印刷严重偏移 1.印刷偏离焊点且超过焊点长度
或宽度(该两者之一)的25%拒收;2.锡膏覆盖焊点面积的75%以下
拒收。

1.印刷图形与焊点明显不一致,
则不可允收;
2.涂污,两焊点之间距离是原设
计宽度的25%以下,不可允收;
3.涂污或倒塌面积超过附着面积
的10%以上者拒收。

印刷图形与焊点不一致,和涂污或倒塌印刷锡膏标准模式印刷锡膏涂污或倒塌1.印刷图形的大小和焊点一致,且完全重叠;2.锡膏未涂污或倒塌。

XX 电子科技有限公司
一、印刷说明:
二、印刷良品图项目判定说明图示说明三、印刷不良图
1.印刷图形大小与焊点基本一致;
2.涂污,但两焊点之间的距离是原设计空间的25%以上可允收;
3.涂污或倒塌面积不超过附着面积的10%,可允收。

文件编号XX-QPA-QA005制订日期2018/5/1文件版本A/01页码第1页,共1页
OK 最大可允收不可允收A a 1NG (拒收)
锡膏覆盖率应在焊盘面积的75%-125%锡膏覆盖率应在焊盘面积的75%-
锡膏少于75%
</a<>。

焊膏印刷质量检测

焊膏印刷质量检测

焊膏印刷质量检测(桂林电子科技大学机电工程学院,广西桂林541004)摘要:介绍了焊膏印刷检测的必要性和焊膏印刷质量的常用检测方法,分析了焊膏印刷中常见的故障,解析了其原因和处理方法, 阐述了如何利用检测数据和在SMT制造过程中焊膏印刷质量检测必须达到的要求。

关键词:焊膏;印刷;检测quality detection of Solder paste printing(Guilin University of electronic technology, Mechanical and Electrical Engineering ,Guilin Guangxi541004,China)Abstract: Introduces the importance of solder paste printing and the detection methods for solder paste printing quality, analyzes the common faults in the solder paste printing, parse the causes and treatment methods, expounds how to use the test data and in the process of SMT manufacturing solder paste printing quality detection must meet the requirements.Key word:solder paste;inspection;quality control一.引言自SMT 发展以来,焊膏印刷质量关系到产品的最终质量,据资料统计该工序将可能产生60%~70%的缺陷。

为此,必须通过检测手段尤其是在线检测来降低缺陷,确保成本合理、可靠生产。

随着高密度封装的 BGA(ball grid array)甚至CSP(Chip Scale Package)的大幅使用,本着减少后段 X-ray检测、降低检测和返修成本的需求,提高印刷质量、减少印刷工序对后段工序的影响就变得非常重要,而且优质的印刷工艺还可以减少后段贴片和焊接工序带来的偏移、扭曲、桥连等缺陷产生的概率。

锡膏红胶印刷品质检验规范标准

锡膏红胶印刷品质检验规范标准

一. 目的为了使SMT的印刷效果满足工艺要求,确保回流炉后贴片PCBA的品质,制定此标准。

二. 范围本标准参照IPC规范所制定,适用于本公司内部SMT工厂对印刷效果的判定,包括红胶工艺与锡膏工艺。

三. 判定标准内容3.1 锡膏印刷判定标准3.1.1 Chip 1608,2125,3216锡膏印刷标准图 1 标准:1.锡膏无偏移。

2.锡膏量,厚度均匀,厚度8.31MILS。

3.锡膏成型佳,无崩塌断裂。

4.锡膏覆盖焊盘90%以上。

图 2 合格:1.钢网的开孔有缩孔但锡膏仍有85%覆盖焊盘。

2.锡量均匀。

3.锡膏厚度于规格要求内。

4.依此判定为合格。

图3 不合格:1.锡膏量不足。

2.两点锡膏量不均。

3.印刷偏移超過20%焊盘。

4.依此判定为不合格。

3.1.2 MINI(SOT)锡膏印刷标准图 4标准:1.锡膏无偏移。

2.锡膏完全覆盖焊盘。

3.三点锡膏量均匀,厚度8.31MILS4.依此为SOT零件锡膏印刷标准。

图5 合格:1.锡膏量均匀且成形佳。

2.厚度合乎规格8.5MILS。

3.85%以上锡膏覆盖。

4.偏移量少于15%焊盘。

5.依此应判定为允收。

图 6 不合格:1.锡膏85%以上未覆盖焊盘。

2.严重缺锡。

3.依此判定为不合格。

3.1.3 Diode,Melf,MelF,RECT陶磁电容锡膏印刷标准图 7标准:1.锡膏印刷成形佳。

2.锡膏无偏移。

3.厚度8.3MILS。

4.如此开孔可以使热气排除,以免造成气流使零件偏移。

5.依此应为标准要求。

热气宣泄道图8 合格:1.锡膏量足2.锡膏覆盖焊盘有85%以上。

3.锡膏成形佳。

4.依此应为合格。

图 9 不合格:1.20%以上锡膏未完全覆盖焊盘。

2.锡膏偏移量超过20%焊盘。

3.依此判定为不合格。

3.1.4 LEAD PITCH=1.25mm零件锡膏印刷标准图 10 标准:1.各锡膏几近完全覆盖各焊盘。

2.锡膏量均匀,厚度在8.5MILS。

3.锡膏成形佳,无缺锡、崩塌。

M705-GRN360-K2-V焊膏验证

M705-GRN360-K2-V焊膏验证
SKE
1.粘度测试
粘度标准:200+/20 pa.s 实测:215.7 pa.s
焊膏搅拌后呈均匀状态,无凝结成块
SKE
2.印刷外观及焊膏厚度测试
印刷效果良好, 未出现多锡、少锡、拉尖
生产过程中,未出现锡膏变干,粘附刮刀的现象
焊膏厚度测试结果符合标准
SKE
3.推力测试
取1pcs生产中的基板进行推力测试。测试结果符合标准
SKE
SKE
SKE
4.炉温测试
上温区
160
180
180
180
200
255
250
180
PJ-964
下温区 160 180 180 180 200 255 250 180
因M705-ANCG03与M705-GRN360-K2-V金属含量相同,故炉温不变 SKE
5.外观AOI及专检
Байду номын сангаас
异物:回流炉内掉落异物
SKE
• 计划
日期:2013.07.03 机种:PJ-964 数量:500pcs 生产线:6# 钢网厚度:0.12mm 流程:印锡-AOI-贴片-回流-AOI-解析-专检-OQC-EMS
SKE
实验项目及实施
• • • • • •
焊膏粘度测试 焊膏厚度测试 推力测试 炉温测试 外观AOI及专检 M705-GRN360-K2-V与M705- ANCG03 色 泽对比
焊 接 良 好
SKE
6. M705-GRN360-K2-V与M705- ANCG03 色泽对比
M705-GRN360-K2-V
焊点发亮
M705- ANCG03 焊点发亮
SKE

锡膏印刷性测试规范

锡膏印刷性测试规范

锡膏印刷性测试规范
1 .范围
本测试系规范锡膏的颗粒形状和大小在初始印刷与连续印刷锡膏之印刷性、稳定性的量测与评估方法。

2 .测试方法
印刷性之评估系采用标准图孔图形,待测锡膏印刷于铜片上,锡膏在铜片的形状与厚度(分布),及连续印刷后的稳定性,均可依此规范量测,以评估印刷性之优劣。

3 ,设置、仪器与使用材料
3.1 印刷机及印刷条件以下项目最好一致
(1)印刷机形式及种类
(2)网版金属类
(3)刮刀硬度、角度等
(4)刮刀速度印刷速度
(5)印刷压力刮刀进给量(6)印刷角度
(7)网版与铜片之印刷间隙
(8)环境温度
3.2 金属网版
三种不同的图形尺寸之不锈钢金属网版如Annex5图1所示(孔壁必须垂直)
3.3 测试装置和试片
(1)锡膏
(2)镀层铜片(160x160x1.6mm)
(3)StereO-MiCroSCOPe和照相设备
(4)雷射量测设备(雷射光圆之束径应小于50um以下)或表面粗糙度量测计(滑动式)
4,量测程序锡膏之2D量测系藉由StereO-MiCroSCoPe照相设留50X)完成,3D的量测则须藉由雷射量测设备或表面粗糙度量测计达成,锡膏厚度量测应排除锡膏的凸起部份。

附注:表面粗糙度量测计量测锡膏形状,待测锡膏应在印刷完成后置放一或二天,以使锡膏硬化。

5.评估方法初始印刷之印刷性及连续印刷后之稳定性可藉由不同形状与尺寸钢版开孔来评估,且随着锡膏形状及厚度不同,其变异情形也不同。

不管初始印刷或连续印刷均不可有污损及刮伤的情形出现。

焊膏印刷检查标准

焊膏印刷检查标准


偏移量大于1/4焊盘宽度
Lead Pitch
≤0.65mm的SOIC,QFP等


锡膏图形清晰,边缘整齐,偏移量小于1/5焊盘宽度


宽度方向偏移量大于1/5焊盘宽度
长度方向偏移量大于1/5焊盘宽度
BGA


锡膏图形清晰,边缘整齐,偏移量小于1/5焊盘宽度


偏移量大于1/5焊盘宽度
焊盘上没有或只有少量锡膏覆盖元件类型示意图判定标准chipsotmelfleadpitch080mm的soicqfp钽电容等标准锡膏图形清晰边缘整齐偏移量小于14焊盘宽度拒收偏移量大于14焊盘宽度leadpitch065mm的soicqfp等标准锡膏图形清晰边缘整齐偏移量小于15焊盘宽度拒收宽度方向偏移量大于15焊盘宽度长度方向偏移量大于15焊盘宽度bga标准锡膏图形清晰边缘整齐偏移量小于15焊盘宽度拒收偏移量大于15焊盘宽度


拉尖:
焊盘上的锡膏表面有拉尖,呈尖峰状


PCB不清洁:
PCB或焊盘周围有锡膏或其他异物


焊膏少或漏印:
焊盘上没有或只有少量锡膏覆盖
2.印刷偏移判定标准:
元Hale Waihona Puke 类型示意图判定标准
Chip, SOT, MELF,Lead Pitch≥0.80mm的SOIC、QFP钽电容,等


锡膏图形清晰,边缘整齐,偏移量小于1/4焊盘宽度
SMT丝印效果检验标准
1.一般丝印缺陷,需要调整印刷参数或清洁钢网来改善:
元件类型
示意图
判定标准
所有


所印锡膏图形清晰,边缘整齐,

焊膏印刷简介及缺陷分析

焊膏印刷简介及缺陷分析

焊膏印刷简介及缺陷分析1. 焊膏印刷的概述焊膏印刷是电子制造中常用的一种工艺,用于将焊膏精确地印刷在印刷电路板(PCB)上的焊盘位置,以实现电子元件的可靠连接。

焊膏通常由金属粉末和胶粘剂组成,具有良好的流动性和可焊性。

焊膏印刷通常通过一个称为“焊膏印刷机”的设备来完成。

在印刷过程中,焊膏被印刷在PCB上,而未被印刷的区域则被覆盖住,从而确保焊盘位置的准确性和可靠性。

2. 焊膏印刷的步骤焊膏印刷包括以下基本步骤:2.1 准备工作在进行焊膏印刷之前,需要准备好以下工作:•印刷电路板(PCB)•焊膏•焊膏印刷机•刮刀或印刷头•清洁材料2.2 焊膏的选择和准备焊膏的选择取决于焊接的要求和PCB的设计。

通常使用的焊膏包括无铅焊膏和铅焊膏。

选择焊膏时还需要考虑其粘度、流动性和可焊性等因素。

焊膏应该在印刷之前通过搅拌或其他方式进行充分的混合,以确保其中的金属粉末和胶粘剂均匀分布。

2.3 调整和校准印刷机在实际的印刷过程中,需要根据PCB和焊膏的特性来调整和校准印刷机的参数,以确保焊膏可以被准确地印刷在焊盘位置上。

参数的调整和校准包括刮刀或印刷头的压力、印刷速度和印刷高度等。

2.4 焊膏印刷在进行焊膏印刷时,将焊膏放置在印刷机的储膏器中,并调整刮刀或印刷头的位置。

然后,按下启动按钮,焊膏印刷机将自动完成印刷过程。

印刷过程中要确保焊膏均匀地分布在焊盘位置上,并且焊盘的覆盖率和厚度符合要求。

2.5 清洁和保养印刷完成后,需要及时清洁印刷机和印刷板,以防止焊膏残留对下一次印刷的影响。

清洁材料可以使用酒精或其他合适的溶剂。

此外,定期检查和维护印刷机的功能和部件,以确保其正常运行和印刷质量。

3. 焊膏印刷的常见缺陷焊膏印刷过程中可能会出现一些常见的缺陷,可能影响到焊接的质量和可靠性。

以下是一些常见的焊膏印刷缺陷及其分析:3.1 漏印漏印是指焊膏未能完全印刷在焊盘位置上,导致焊盘上没有足够的焊膏。

漏印可能会导致焊接不良、焊点不可靠,甚至导致焊点开路。

SMT焊锡膏印刷的质量控制

SMT焊锡膏印刷的质量控制

SMT焊錫膏印刷的质量控制1、焊膏要求1、1良好的印刷性焊膏的粘度与颗粒大小是其主要性能。

焊膏的粘度过大,易造成焊膏不容易印刷到模板开孔的底部,而且还会粘到刮刀上。

焊膏的粘度过代,则不容易控制焊膏的沉积形状,印刷后会塌陷,这样较易产生桥接,同时粘度过代在使用软刮刀或刮刀压力较大时,会使焊膏从模板开孔被刮走,从而形成凹型焊膏沉积,使焊料不足而造成虚焊。

焊膏粘度过大一般是由于配方原因。

粘度过低则可以通过改变印刷温度和刮刀速度来调节,温度和刮刀速度降低会使焊膏粒度增大。

通常认为对细间距印刷焊膏最佳粘度范围是800pa·s─1300pa·s,而普通间距常用的粘度范围是500 pa·s─900 pa·s。

焊膏的颗粒形状,直径大小及其均匀性也影响其印刷性能。

一般焊膏颗粒为圆球形,直径约为模板开口尺寸的1/5,而且颗粒的直径应均匀一致,其最大尺寸与最小尺寸的颗粒数不应超过10%,这样才能提高印刷的均匀性和分辨率。

我们可以从表1中了解焊膏的选择与器件间距的相应关系。

表1 焊膏的选择与器件间距的关系焊膏尺寸范围(um)目数器件间距75-45 -200/+325 0.60-1.3045-25 -325/+500 0.40-0.6035-25 -400/+500 0.20-0.40<20 -500 <0.21、2 良好的粘结性焊膏的粘结性除与焊膏颗粒、直径大小有关外,主要取决于焊膏中助焊剂系统的成分以及其它的添加剂的配比量。

焊膏良好的粘结性使其印刷时对焊盘的粘附力大于模板开口侧面的粘附力,使焊膏牢固的粘附在焊盘上,改善脱模性,粘接性好且能保持足够的时间,可使元件贴装时减少飞片或掉片。

1、3 良好的焊接性用于印刷的焊膏,典型金属含量为90%。

焊膏的焊球必须符合无氧化物等级,即氧化物含量<0.1%,包括表面吸附氧在内的氧化物总含理=<0.04%。

焊膏印后保存时间过长,印刷周期过长都会因熔剂等物质挥发而增加氧化程度,影响焊料的润湿性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

焊膏印刷质量检测一.引言自SMT 发展以来,焊膏印刷质量关系到产品的最终质量,据资料统计该工序将可能产生60%~70%的缺陷。

为此,必须通过检测手段尤其是在线检测来降低缺陷,确保成本合理、可靠生产。

随着高密度封装的 BGA(ball grid array)甚至CSP(Chip Scale Package)的大幅使用,本着减少后段 X-ray检测、降低检测和返修成本的需求,提高印刷质量、减少印刷工序对后段工序的影响就变得非常重要,而且优质的印刷工艺还可以减少后段贴片和焊接工序带来的偏移、扭曲、桥连等缺陷产生的概率。

影响焊膏印刷质量的因素有很多,包括焊膏的成分、黏度、老化、设备精度、焊膏印刷过程、清洗、磨损等等,这些因素往往是动态的,而且在印刷阶段产生的问题一般都会影响到整个板子和板子上的所有元器件,所以印刷工艺一结束立刻探测出这类问题有助于将缺陷遏制在萌芽状态,基于上述理由,近年来印刷后检测工序成为必备工序,甚至现在很多生产线已经配备了在线焊膏检测系统 S P I (solder paste inspection)。

二.焊膏印刷中常见故障及处理方法焊膏印刷是一项十分复杂的工艺。

既受材料的影响又跟设备和参数有直接关系,通过对印刷过程各个环节的控制。

可以防止印刷中经常出现的缺陷。

下面简要介绍焊膏印刷时的几种常见故障及防治方法。

故阵现象:印刷不完全。

即焊盘上部分地方没印上焊膏。

引起故阵的原因和解决方法:引起这个故障的主要原因是开孔阻塞或部分焊膏粘在模板底部:焊膏粘度太小:焊膏中有较大尺寸的金属粉末颗粒:刮刀磨损。

针对这些原因,可采用下述方法处理:清洗开孔和模板底部:选择粘度合适的焊膏。

并使焊膏印刷能有效地覆盖整个印刷区域;选择金属粉末颗粒尺寸与开孔尺寸相对应的焊有;检查修磨刮刀必要时更换刮刀。

故阵现象:拉尖即印刷后焊盘上的焊膏呈小山峰状。

引起故阵的原因和解决方法:拉尖是由于刮刀间隙或焊膏粘度太大引起的。

因此.可适当调小刮刀间隙或选择合适粘度的焊膏。

故障现象:塌陷,即印刷后焊膏往焊盘两边塌陷。

引起故阵的原因和解决方法:刮刀压力太大可重新调整控制好刮刀压力:印制板定位不牢,重新固定印制板:焊膏粘度或金属含f太低,更换新的焊膏,需要注意的是要选择合适粘度的焊膏。

故津现象:焊膏太薄,即印刷的焊膏厚度达不到后序工艺的要求。

引起故降的原因和解决方法:造成焊膏太薄的主要原因是模板太薄;刮刀压力太大:焊膏粘度太大流动性差。

据此,可采用如下方法解决:选择合适厚度的模板;选择颗粒度和粘度合适的焊奋:适当降低刮刀压力。

故障现象:厚度不一致即印刷后焊盘上焊膏厚度不一致。

引起故阵的原因和解决方法:模板与印制板不平行。

应重新调整模板与印制板的相对位皿,保证模板与印制板平行;焊膏搅拌不均匀,使得粒度不一致。

印前要充分搅拌焊膏,使焊膏中焊料的粒度均匀一致。

故障现象:边缘和表面有毛刺即印刷后焊膏面上和边缘不光滑。

引起故阵的原因和解决方法:焊膏粘度偏低;模板开孔的孔壁粗糙。

因此,要注意控制焊有的粘度选择粘度略高的焊有:印刷前检查模板开孔的蚀刻质量。

三.焊膏印刷检测技术印刷后的检测主要分为两大类:人工检测和自动在线检测,人工检测分为脱机检测与在线检测,包括普通视觉检测与台式检测;自动在线检测包括印刷设备内置的样品检测系统和整板扫描检测设备。

1.视觉检测法视觉检测更多是指直接用目测法检测,这种方法便捷灵活,直接确定“合格”与“不合格”,但是随着更小元器件、更高引脚数和更细间距器件的问世与使用,这种方法就显得力不从心了,尽管使用了辅助工具诸如发光放大镜、校准显微镜以及培训专业操作人员,但是视觉检测法带有人们更强的主观意识,操作人员之间的素质差异带来了更多不确定因素,检测工具校准的好坏也将影响检测质量。

2.自动激光检测法激光检测使用激光光束建立测量的参考点,光束通常照射到焊盘的中心,测量出焊膏的长度、宽度和厚度,从而计算出对应焊盘印刷焊膏的体积,汇总全部数据进行软件分析,得出PCB的焊膏印刷的质量。

3.印刷机内置检测法目前大多数印刷机均具有内置检测系统,这种方法有利于确保焊膏印刷的直通率,但是这种检测方法的检测效果不如专用检测工具,且检测系统内置在印刷机内与印刷机其他硬件共享主系统,所以必将降低印刷速度。

内置检测法的检测内容主要有评估焊膏实际印刷面积、实际覆盖率,模板开口是否堵塞,焊膏是否过多等。

4.自动在线检测自动在线检测系统相较于内置检测系统主要有两个优点:首先,由于这种设备是独立的系统,所以可以不利用印刷机的硬件,不需要停机就可进行检测;其次,检测设备的测量性能使你能够获得精确的、可重复的测量结果。

当然,自动在线检测系统可以视实际生产情况选择采用样品检测、抽样检测或者整板检测的方法。

现阶段,随着高速检测设备的大量上市和人们对电子产品的高质量、高可靠性要求的增加,更多地采用整板自动在线全检测的方法来进行焊膏印刷,以期提高电子产品的最终高质量。

整板自动在线全检测设备是利用激光束对SMT生产线上的整块PCB进行逐行扫描,收集每个焊盘焊膏印刷的测量数据,将实际测量值与预置的合格极限值进行比较,这类设备可测各种不同类型的印记,包括偶然的缺陷诸如模板开口堵塞引起的焊膏漏印,还可以显示出诸如焊膏坍塌、焊膏印刷模糊、凹陷、拉尖、焊膏隆起、偏移等缺陷。

整板自动在线全检测设备能指出每个印刷缺陷的位置、缺陷名称甚至危害程度,并收集PCB上所有的焊膏印刷信息,对于潜在成本较高的缺陷,整板自动在线检测最适用,汽车、医疗、军工或航天航空等领域的PCB为满足高可靠性的需求通常需要采用100%检测。

目前实现焊膏印刷整板自动在线检测的设备主要有自动光学检测(AOI)和焊膏检测系统(SPI)。

(1)AOI自动光学检测仪采用计算机技术、高速图像处理和识别技术等形成具有自动化、高速化和高分辨率的检测能力,从而减轻劳动强度,提高判别的客观性和准确性,减少专用夹具,给生产系统提供实时反馈信息。

AOI主要有三个检测工序,焊膏印刷后检测是其一。

通过焊膏印刷后检测及时发现印刷过程中的缺陷,将因焊膏印刷不良产生的焊接缺陷降到最低,常采用 100% 的 2D/3D 检测焊膏沉积的位置和厚度。

(2)SPI焊膏检测系统(SPI)是在AOI技术的基础上形成的,和AOI一样都是近年来大力发展起来的一种检测技术,主要使用两种测量方法:一是使用激光三角测量技术,二是以Moiré技术为基础建立测量技术。

激光三角测量技术与二维图像结合起来确定测量高度和标准高度的差异,主要缺点是精度低、分辨率不够造成的;再者,激光三角测量只有一个光源(一束激光),不能准确计算焊膏体积,所谓“阴影效应”是检查系统的几何布局造成的。

此外,使用激光确定PCB上焊膏的外形还受PCB颜色和表面处理变化的影响,如图3所示。

Moiré形状测量是通过相位调制进行三维立体测量的方法。

在该方法中,投射到测量对象上的光线调制成干涉条纹,通过移动光栅来测量被测对象的高度和体积。

其主要缺点是视场深度不够(通过移动Z轴可以调节景深大小),移动光栅时受噪音和振动影响,如果只用一个光栅光源,Moiré法也存在阴影效应。

大多数采用Moiré法的系统有两种操作模式,使用一个光源来提高操作速度,但精度下降,或者使用两个光源,提高了精度,但速度降低了5.2D与3D检测对于较大的焊盘和元件,简单应用标准的2D检测就可以了,这样的工艺较为稳定,焊膏高度的微小变化无关紧要。

然而当PCB 上所用元器件涉及到 0201、0 1 0 0 5 、C S P 以及细间距技术(FPT)时,采用3D检测技术就成为最基本的要求,每种焊膏印刷后它的沉积厚度与模板厚度有关,因为元器件越来越小,从而对应在模板上的窗口尺寸就越来越小,模板厚度也与此对应,这时任何普通细微的变化就变得越来越大,一旦检测不到或忽略不计将导致印刷缺陷产生。

此外,当元件具有很多引脚时,应确保各引脚对应焊盘上沉积的焊膏厚度之间的变化应小于各引脚之间的共面差,否则只要有一个引脚没有接触到沉积的焊膏,就可能产生开路现象,或者焊点达不到可靠性要求,为此需要3D检测能提供更高的精度。

四.检测要求焊膏印刷质量检测作为一种从根本上降低电子产品制造缺陷、提高可靠性的质保手段,不管采用何种检测方法,为确保精确的检测效果,都必须达到如下要求:1.速度不管是在线检测还是脱机检测,或者不论是整板全检还是样品抽检,检测肯定需要花费时间,为此必须调整好生产线的布置,尽量不占用焊膏印刷机的印刷时间,影响产品的生产效率,多利用PCB 的印刷空隙,协调好前后工序,同时也提高检测设备的检测的速度。

2.精确性检测时必须能够给出接触焊盘的平面沉积焊膏量、接触面积、沉积形状和位置的精确测量值,并根据产品的可靠性要求设定好检测设备的预定允许量,检测值越精确,允许量范围越小,焊膏印刷质量就越高。

3.PCB 质量PCB 的来源不统一,PCB 的质量也不能完全一样,很多PCB在进入焊膏印刷工序时就有一定的弯曲,更有一些PCB诸如双面焊,在进入印刷工序时其底部已经装有一些元器件,PCB 可能出现明显的高度变化, I P C - A -610D要求板子的弯曲不能大于其对角长度的0.5%~0.6%,这对3D检测设备就提出了问题,因为这种检测设备的检测范围是固定的,板子翘曲将导致测量范围发生变化,从而必须根据检测面积来调整这种检测设备的测量范围,这就需要检测设备具有智能化的特性,自动选择测量范围准确检测焊膏的印刷高度。

此外,不同PCB其板面颜色不同,PCB板厚不同,焊膏类型不同甚至局部地区焊膏厚度不同,这些都需要检测设备具有很高的适应性。

4.简易性检测设备的检测时间不宜过长,检测方法不宜复杂,操作员上岗工作无需太高深的培训甚至价格不宜太贵,以上这些因素将影响该设备在SMT生产线中获得高利用率,也对焊膏印刷质量有直接影响。

5.循环工艺控制焊膏印刷检测工序不仅要求检测设备具有高精度、能够检测到缺陷,还要求能做到工艺监控,通过数据检测发布报警信息,及时提醒修正可能产生缺陷的印刷工艺,对印刷机系统起到监控作用,实现前台焊膏印刷数据和后台焊膏印刷检测数据的交换,真正实现高质量的自动化控制。

五.工艺要求焊膏印刷检测工序不仅要求检测设备具有高精度、能够检测到缺陷,还要求能做到工艺监控,通过数据检测发布报警信息,及时提醒修正可能产生缺陷的印刷工艺,对印刷机系统起到监控作用,实现前台焊膏印刷数据和后台焊膏印刷检测数据的交换,真正实现高质量的自动化控制。

如果对此不加检查的话,可能导致整个板子产生许多缺陷。

对印刷区域进行精确地测量有助于防止缺陷的产生,比如可以在产生缺陷之前检测模板是否阻塞,这还可改善模板的清洗方法。
