基于MEMS加速度计的数字倾角测量仪的设计
基于加速度传感器的计步器设计
![基于加速度传感器的计步器设计](https://img.taocdn.com/s3/m/869bdd71a32d7375a5178004.png)
微机电系统设计与制造到宿到山顶舍:四点底但是的是是的上单上单是的目录0 引言 (1)1 人体运动模型 (2)2 算法设计 (3)3 硬件实现 (5)4 结论 (6)参考文献 (7)基于加速度传感器LIS3DH 的计步器设计摘要:设计了一种基于微机电系统( MEMS) 加速度传感器LIS3DH 的计步器,包括运动检测、数据处理和显示终端。
数字输出加速度传感器LIS3DH 作为运动检测模块,检测人体运动时加速度变化; 数据处理模块对加速度信息进行处理,使用FFT 滤波和自适应频率范围去除噪声对加速度信号的影响,利用加速度变化的上升、下降区间实现计步功能。
实验结果表明: 该计步系统具有体积小、结构简单、功耗低、工作稳定的特点,能够提供较高精度的计步功能。
关键词:微机电系统; 计步器; 加速度传感器; 高精度0 引言计步器是一种日常锻炼进度监控器,可以计算人们行走的步数,估计行走距离、消耗的卡路里,方便人们随时监控自己的健身强度、运动水平和新陈代谢。
早期的机械式计步器利用人走动时产生的振动触发机械开关检测步伐,虽然成本低,但是准确度和灵敏度都很低,体积较大,且不利于系统集成。
随着MEMS 技术的发展,基于MEMS 技术的惯性传感器得到迅速发展,其具有价格低、体积小、功耗低、精度高的特点,利用MEMS 加速度传感器设计的电子计步器,通过测量人体行走时的加速度信息,经过软件算法计算步伐,可以克服机械式计步器准确度和灵敏度低的缺点,可准确地检测步伐,同时还可以输出运动状态的实时数据,对运动数据进行采集和分析。
本文基于LIS3DH[1]加速度传感器设计了一种电子式计步器,该传感器是意法半导体( ST) 公司的三轴重力加速度传感器,可以精确测得人行走时的步态加速度信号,具有功耗低、精确度和灵敏度高的特点。
1 人体运动模型通过步态加速度信号提取人步行的特征参数是一种简便、可行的步态分析方法。
行走运动包括3 个分量,分别是前向、侧向以及垂直向,如图1 所示。
mems 计算倾角
![mems 计算倾角](https://img.taocdn.com/s3/m/637c515b26d3240c844769eae009581b6bd9bd19.png)
mems 计算倾角用MEMS计算倾角MEMS(Micro-Electro-Mechanical Systems)是一种微型电子机械系统,通常由微型传感器、微处理器和微机械组件组成。
在工程和科学领域,MEMS被广泛应用于测量和控制应用中。
其中一个常见的应用是测量物体的倾角或倾斜度。
本文将介绍如何使用MEMS 计算倾角,并探讨一些相关的技术和应用。
我们需要了解MEMS传感器的工作原理。
MEMS传感器通常基于微机械系统的变形或位移来测量物体的倾角。
常见的MEMS传感器包括加速度计和陀螺仪。
加速度计用于测量物体的线性加速度和倾斜度,而陀螺仪用于测量物体的角速度和旋转。
借助MEMS传感器,我们可以计算物体的倾角。
倾角是物体相对于重力矢量的角度。
传统上,倾角可以通过使用水平仪或倾斜仪来测量。
然而,现代技术的发展使得使用MEMS传感器更为方便和准确。
要计算倾角,我们首先需要获取MEMS传感器的输出数据。
这些数据通常以数字信号的形式提供,可以通过连接传感器到微处理器或电脑来获取。
接下来,我们需要将这些数字信号转换为物体的倾角。
对于加速度计,我们可以使用三轴加速度计的输出数据来计算物体的倾角。
通过测量物体在三个方向上的加速度,我们可以计算出物体相对于重力的倾角。
这可以通过应用三角函数来实现。
具体而言,我们可以使用反正切函数来计算物体在水平方向和垂直方向上的倾角。
然后,我们可以使用这些倾角来计算物体的综合倾角。
对于陀螺仪,我们可以使用其输出的角速度数据来计算物体的倾角。
通过积分陀螺仪的角速度数据,我们可以获得物体相对于初始位置的旋转角度。
然后,我们可以使用这个旋转角度来计算物体的倾角。
除了计算倾角,MEMS传感器还可以用于其他应用,如姿态控制和导航。
通过结合加速度计和陀螺仪的输出数据,我们可以实现更精确的姿态控制和导航。
例如,在飞行器中,MEMS传感器可以用于测量飞行器的姿态和方向,从而实现准确的飞行控制。
总结起来,MEMS传感器是一种用于测量倾角和姿态的微型电子机械系统。
电子设计大赛实验报告——倾角测量仪
![电子设计大赛实验报告——倾角测量仪](https://img.taocdn.com/s3/m/7e65fd7add88d0d232d46a78.png)
倾角测量仪的设计摘要当前,大多数行业测量角度时依然沿用传统的水泡式(条式)水平仪。
其检测方法有诸多缺点,如测量值因人而易、功能单一、测量范围小等。
本倾角测量仪,它与传统的水泡式(条式)水平仪相比具有电子检测、即时数值显示、测量精度高、测量范围大、使用及携带方便等特点,大大提高了工作效率。
本文详细介绍了一种利用倾角传感器、AD 转换器、单片机实现高精度倾角测量的方法,它可以测量—45°~+45°范围内的任意倾角,分辨率可达0.1°.此外,由于该倾角仪输出为数字结果,因此它也可以与其他的数字设备结合起来,组成一个功能更加强大的仪器.该装置可满足大量工程上的应用。
该数字倾角仪具有携带方便、精度高、功能多等特点。
它使用方便,应用范围广泛.该数字倾角仪可广泛用于建筑、机械、道路、桥梁、石油、煤矿和地质勘探等各种需要测量重力参考系下倾角的场合。
关键词:倾角测量;AD转换器;单片机目录引言...。
.。
.。
....。
..。
.。
...。
..。
.。
...。
.。
...。
..。
..。
.。
.。
..。
.。
..。
.....。
.。
.。
.。
.。
..。
..。
.。
.。
.。
.。
..。
..。
.......。
.。
6第1章绪论.。
.。
.。
..。
.....。
....。
.。
...。
.。
.。
...。
.....。
....。
.。
...。
..。
..。
.。
..。
.。
..。
. .。
.........。
..。
.。
.。
.....。
....。
....。
.. 71。
1 测试系统方案选择....。
.。
.....。
.。
...。
...。
...。
.。
.......。
.。
....。
.。
..。
..。
..。
..。
...。
..。
.。
..。
.....。
.。
.。
.. 71.2 测试系统一般结构。
.。
.。
.。
....。
..。
..。
.。
.....。
..。
..。
..。
..。
.....。
..。
.....。
..。
.。
.。
.....。
.。
.。
..。
..。
.。
.。
.。
旋转状态下动态倾角测量系统设计

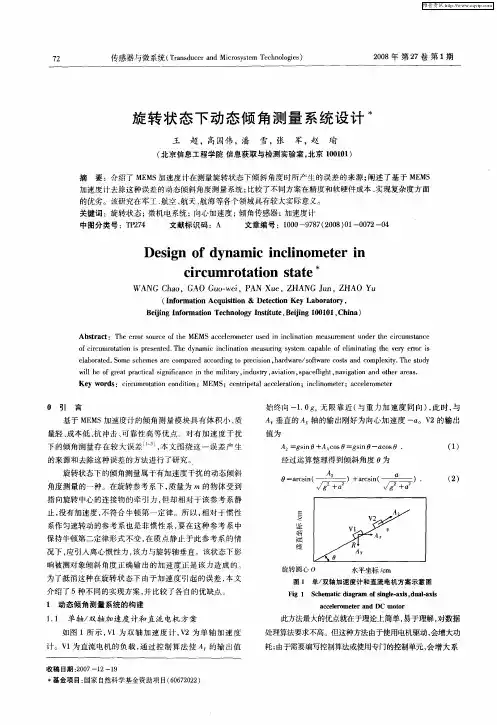

![旋转状态下动态倾角测量系统设计](https://img.taocdn.com/s3/m/351718462e3f5727a5e9622e.png)
(n o main Ac ust n & Dee t n Ke b r tr I fr t q iio o i tci yLa o ao y, o
B in no ainT h ooyIs tt ,e ig10 0 , hn ) e igIfr t e n lg t ue B in 0 1 1 C i a j m o c ni j
wi e o ra r cia in f a c n t e mi t r i d sr , va in,p c f g t n v g t n a d oh ra e s l b f e tp a t ls i c n e i h l ay, u t a it l g c g i i n y o s a el h , a ia i n t e r a . i o
维普资讯
7 2
传感器与微 系统 ( mndcr n ir yt eh o g s T sue dM co s m T cnl i ) a s e oe
20 08年 第 2 7卷 第 1 期
旋 转 状 态 下 动态 倾 角 测 量 系统设 计
王 超 ,高 国伟 , 潘 雪 ,张 军 ,赵 瑜
Ab ta t h Ⅱ0 o re o e MEMS a c lr mee s d i n l ain me s rme tu d rt e cr u tn e s r c :T e e rs u c ft h c ee o tru e n i ci t a u e n n e h i msa c n o c o i u l tt n i rs ne . h y a c i ci ain me s r g s se c p b e o l n t g t e v r ro s fcr nr a i s pe e td T e d n mi n l t a ui y tm a a l fei a i h ey er r i e o o n o n mi n ea oa e . o c e sa e c mp r d a c r ig t r cso h r wae slb r td S mes h me r o a e c o d n p e iin, a d r / o w r o t n o lxt T e su y o t y
基于MEMS传感器技术的倾角测量仪设计

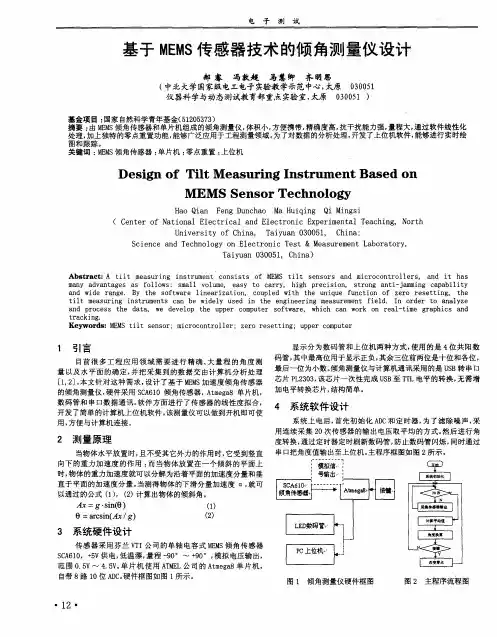

![基于MEMS传感器技术的倾角测量仪设计](https://img.taocdn.com/s3/m/804b55412e3f5727a5e9628f.png)
T a i y u a n 0 3 0 0 5 1 ,C h i n a )
Abs t r a c t :A t i 1 t me a s u r i n g i n s t r u m e n t c o n s i s t S o f M E M S t i i t s e n s o r s a nd m i c r o c o n t r o l l e rs , a n d i t h a s
U ni v e r si t y o f C hi na , T ai y u a n 0 3 0 0 5 1 , C hi n a:
S ci e n c e a n d T e c h n o l og y o n E1 e c t r o ni c T e s t & Me as u re m e n t L a b o r a t o r y .
m a n y a d v a n t a g e s a s f o l l o w s :s m al l v o l u m e ,e a s y t o c a r r y ,h i g h p r e c i s i o n , s t r o n g a n t i _ j a m mi n g c a p a bi 1 i t y
1 引 言
目前很 多 工程 应用 领 域 需要 进行 精确 、 大量 程 的角 度测 最后~位 为小数 。 倾角测量仪 与计算机通讯采用 的是 U S B转 串口 量 以及 水平 面的确 定, 并 把采集 到的数 据交 由计算机 分析处理 芯 片 P L 2 3 0 3 , 该 芯 片 一 次 性 完 成 U S B至 T T L电 平 的 转 换 , 无 需 增 [ 1 , 2 ] 。 本文针对 这种需求 , 设计 了基于 M E M S加速度 倾角传感器 结构简 单。 的倾角测量仪, 硬件采用 S C A 6 1 0倾角传感器 , A t m e g a 8单 片机 , 加电平转 换芯 片, 数码管和 串 口数据通讯 。 软件方面进 行 了传感器 的线 性度拟合 ,
MEMS-倾角传感器
![MEMS-倾角传感器](https://img.taocdn.com/s3/m/5be63c08ba1aa8114431d932.png)
目录
倾角传感器简介 倾角传感器分类及其原理 电容式加速度微传感器 倾角传感器测量原理 总结
倾角传感器简介
在建筑施工或道路铺修中, 经常要对工程机 械或机架装置进行调平校准, 并且要对施工 质量进行检测, 这时遇到最多的问题就是水 平与倾斜的测量。如果能设计一种带数字显 示及数字通讯接口的倾角传感器, 用以代替 基于水泡的各种水平尺等简陋工具, 既可以 安装到这些施工机械上用于自动调平, 也可 以作为对施工质量进行检测的仪表, 就正好 适应了这种行业工作的需求。
微加速度传感器
MEMS 加速度传感器是惯性器件的一个大的种 类,以其制造采用集成电路的加工工艺而明显 地区别于其他惯性传感器,其优点在于寿命更 长、制造成本低廉且可靠性更高。此外, 还具 有体积更小、重量更轻、耗电量更小、易集成、 能大批量生产等特点。
微加速度传感器的种类
压阻式加速度微传感器 电容式加速度微传感器 谐振式加速度微传感器 伺服式加速度微传感器 隧道型加速度微传感器
tan1 ( Ay / Ax )
倾角传感器硬件系统
倾角传感器软件流程图
实验结果
在0 ~ 360° 测 量范围内,测量 精度可达到 ±0.3°,测量角 度分辨率为0.01°
总结
基于加速度传感器的倾角传感采用CAN总线通 讯, 保证了通讯的稳定、可靠, 采用先进的传元 件, 精度高, 响应快; 质量轻, 外形小巧, 安装 方便, 坚固耐用, 防护等级达到IP67, 是一款满 足机械特定需求的数字式角度测量装置。
“气体摆”式惯性元件由密闭腔体、气体和热 线组成。当腔体所在平面相对水平面倾斜或 腔体受到加速度的作用时,热线的阻值发生 变化,并且热线阻值的变化是角度θ或加速 度的函数,因而也具有摆的效应。其中热线 阻值的变化是气体与热线之间的能量交换引 起的。
《采用MEMS加速度传感器的边坡稳定安全监测系统设计》范文
![《采用MEMS加速度传感器的边坡稳定安全监测系统设计》范文](https://img.taocdn.com/s3/m/6ecf1e5cbfd5b9f3f90f76c66137ee06eef94e60.png)
《采用MEMS加速度传感器的边坡稳定安全监测系统设计》篇一一、引言边坡稳定安全监测系统在地质工程、环境科学、土木工程等领域中扮演着至关重要的角色。
对于防止地质灾害,如山体滑坡、泥石流等,实时、准确的边坡稳定安全监测系统是必不可少的。
随着微电子机械系统(MEMS)技术的快速发展,采用MEMS加速度传感器进行边坡稳定安全监测已成为当前研究的热点。
本文将详细介绍采用MEMS加速度传感器的边坡稳定安全监测系统的设计思路、方法及其实用性。
二、系统设计概述本系统以MEMS加速度传感器为核心,结合数据采集、传输、处理及报警等模块,实现对边坡稳定的实时监测。
系统设计的主要目标是提高边坡稳定监测的准确性和实时性,从而有效预防地质灾害的发生。
三、系统硬件设计1. MEMS加速度传感器:作为系统的核心部件,MEMS加速度传感器具有体积小、重量轻、灵敏度高、响应速度快等优点。
通过测量边坡的微小振动,可以判断边坡的稳定性。
2. 数据采集模块:负责采集MEMS加速度传感器的数据,并进行初步的处理和滤波,以保证数据的准确性。
3. 数据传输模块:将处理后的数据通过无线或有线方式传输至数据中心。
4. 数据处理模块:对接收到的数据进行进一步的处理和分析,如信号处理、数据存储等。
5. 报警模块:当边坡出现异常振动时,报警模块会发出警报,提醒相关人员采取措施。
四、系统软件设计1. 数据处理算法:采用数字信号处理技术,对采集的加速度数据进行滤波、去噪、积分等处理,以获取边坡的位移、速度等信息。
2. 数据分析与预警模型:通过建立边坡稳定性的分析模型,对处理后的数据进行分析,判断边坡的稳定性。
当边坡出现不稳定趋势时,及时发出预警。
3. 用户界面:设计友好的用户界面,方便用户查看实时监测数据、历史数据、报警信息等。
4. 数据存储与备份:将处理后的数据存储在本地或云端数据库中,以备后续分析使用。
同时,定期对数据进行备份,以防数据丢失。
五、系统实用性与优势采用MEMS加速度传感器的边坡稳定安全监测系统具有以下优势:1. 高精度:MEMS加速度传感器具有高灵敏度和高分辨率,可以准确测量边坡的微小振动。
基于MEMS加速度传感器的倾角仪设计方法
![基于MEMS加速度传感器的倾角仪设计方法](https://img.taocdn.com/s3/m/24f226233169a4517723a3b0.png)
24
2 <2 2g′
(第四象限计算公式 )
通过以上公式的计算处理 , 就可以得到任意时刻待
测系统的仰角 γ值和系统定位点相对于旋转轴垂面
内基准线的倾角值 θ。
3 测试灵敏度分析
当系统的仰角值 γ为 0°时 , 此时重力加速度在 测量平面内的加速度分量为 g, 在曲线的变化率最 小处 (即 α = 0°或 90°, 如图 4 所示 ) , 角度每变化 1°,重力加速度变化 1716 m g,在曲线的变化率最大
2 sin
π 4
-α
通道
1=
2 sin
π 4
-α
通道
2=
2 sin
α
-
π 4
通道
1=
2 sin
α
-
π 4
θ角与 α角关系
θ=α + 0°
θ=α + 90°
θ=α + 180°
θ=α + 270°
设通道
1
测量值为
φ 1
,
通道
2
测量值为
φ 2
,
则
各象限求解 θ角的函数关系式如下 。
γ=
a rc sin
由于是双目标规划 , 当一个目标变化时 , 总的 最优值也有变化 。并且两个目标的不侧重会带来不 同的最优解 。
— 114 —
处 (即 α = 45°,如图 4所示 ) ,角度每变化 1°,重力加 速度变化 2417 m g。
当系统的仰角值为 80°时 ,此时重力加速度在 测量平面内的加速度分量就为 01174 g,在曲线的变 化率最小处 (α即 = 0°或 90°,如图 4所示 ) ,角度每 变化 1°,重力加速度变化 311 m g,在曲线的变化率 最大处 (即 α = 45°,如图 4所示 ) ,角度每变化 1°,重 力加速度变化 413 m g。
倾角传感器程序编写指南
![倾角传感器程序编写指南](https://img.taocdn.com/s3/m/ac72b8c582d049649b6648d7c1c708a1284a0af2.png)
倾角传感器程序编写指南编写一个倾角传感器程序需要以下几个步骤:1.硬件设置:首先,需要初始化传感器和进行基本的设置。
这包括选择传感器的量程范围、设置滤波器和采样率等参数。
这些设置根据具体的传感器型号和使用需求来确定。
2.数据采集:接下来,需要实时采集传感器的数据。
通常,倾角传感器会以一定的频率生成数据,我们需要定期读取这些数据。
可以在程序中设置一个循环来实现数据的连续采集。
3.数据处理:一旦成功采集到传感器的数据,就需要对它进行处理。
首先,需要读取加速度计的数值,这些数值反映了物体在X轴和Y轴方向上的加速度。
然后,可以使用数学公式计算出倾角角度。
一种常用的方法是使用反正切函数将加速度计的数值转换为角度值。
4.角度滤波:由于受到噪声和干扰的影响,从传感器中读取到的数据可能会有一些误差。
因此,为了提高测量精度,需要对角度数据进行滤波处理。
常用的滤波算法包括均值滤波、中值滤波和卡尔曼滤波等。
5.显示结果:最后,将测量的倾角角度显示出来。
可以使用图形界面或命令行界面来展示倾角数据。
在实现界面时,可以设置一个刷新频率,将采集到的倾角数据周期性地显示在界面上。
在编写倾角传感器程序时,还需要考虑一些其他因素:1.精度和范围:不同的倾角传感器在精度和量程上可能有所不同。
要根据具体的应用需求来选择合适的传感器,并在程序中进行相应的设置和处理。
2.稳定性和响应时间:倾角传感器的稳定性和响应时间也是需要注意的因素。
在选择传感器和进行数据处理时,要权衡稳定性和响应时间的关系,并做出合适的调整。
3.错误处理:在程序编写过程中,需要考虑到可能的错误情况,并设置相应的错误处理机制。
例如,如果读取到的传感器数据超出了范围,可以给出警告或进行修正。
4.跨平台兼容:如果希望倾角传感器程序能在不同的平台上运行,还需要考虑跨平台兼容性。
这涉及到对不同操作系统和硬件的兼容性测试和适配。
总结起来,编写倾角传感器程序需要对传感器进行硬件设置,实时采集数据,处理数据并进行滤波,最后展示测量结果。
基于MEMS加速度传感器的云高仪倾角和振动测量
![基于MEMS加速度传感器的云高仪倾角和振动测量](https://img.taocdn.com/s3/m/5545f07fa417866fb84a8e76.png)
t .Crut o dg a a daa go t t i a ’ftr gadajs n eed s n daeri eurm nso ss m ad e d i i f it n n l up g l i ei n dut gw r ei e eodn t rq i et f yt n c s il o u sn s l n i g go e e
器的信 号特点 , 研制 了外部信 号滤波调 理 电路 , 并对不 同的滤 波参数进 行 了实验 比较 分析 。结果表 明 : 该方案 利 用一 片
M M E S加 速 度 传 感 器 的数 字 和模 拟 输 出 , 别进 行 滤 波调 理 , 时 实现 精 密 的 倾 角 和振 动 测 量 。 测 量 方 案 满 足 系统 要 求 , 分 同
c i mee sa d h v d a tg s o malsz el o tr n a e a v na e fs l ie,h g ei bl y a d lw c s . ih r l i t n o o t a i
K e o ds a c l rm ee ; c io t r it vbrto y w r : c e eo t r elme e ;tl; i a in
有效辅助 了云高的测量 , 电路 构成体积小 、 可靠性 高、 成本较低 。
关 键 词 : 速 度 传 感 器 ; 高仪 ; 角 ; 动 加 云 倾 振
中 图分 类号 :P 1 T22
文献标识码 : A
文 章 编 号 :02—14 ( 0 0 l 0 2 0 10 8 1 2 1 ) 0— 07— 4
c aa trsiso c e eo tr S h me fdf r n l r g p r mee s w r e td a d t e r s l r n l z d h r ce it fa c lr mee . c e s o i e e tf t i aa t r e e t se n h e u t we e a a y e .T e e p r c f i en s h xe — i me tld t h w ta n MEMS a c lr me e ’ ii la d a ao u p t c n b s d t a u e t ta e la ir t n o n a aa s o h ta c ee o tr S dg t n n lg o tu s a e u e o me s r i s w l s vb ai fa a l o
高精度倾角传感器原理
![高精度倾角传感器原理](https://img.taocdn.com/s3/m/364e40ad9a89680203d8ce2f0066f5335b816770.png)
高精度倾角传感器原理
高精度倾角传感器利用MEMS技术(微电子机械系统)和陀
螺仪原理来测量物体的倾角。
以下是高精度倾角传感器的工作原理和设计:
1. 加速度计原理:高精度倾角传感器通常通过内置的加速度计来测量物体的加速度。
加速度计由微小的质量块和感应器组成,质量块受力后会引起微小的振动,感应器会测量这种振动并转换成电信号。
通过分析加速度信号的变化,传感器可以计算出物体相对于重力的倾角。
2. 陀螺仪原理:陀螺仪是测量旋转或角速度的装置,高精度倾角传感器中的陀螺仪用于测量物体的角速度和姿态角变化。
陀螺仪中的旋转部件(如旋转的转子)受到物体的旋转作用力,当物体发生姿态角变化时,旋转部件也会发生变化。
传感器测量这种变化并转换成电信号,从而计算出物体的角度变化。
3. 数据处理和校准:传感器通过内置的数据处理器进行信号处理和校准,以提高测量的精度和准确性。
数据处理器会对加速度计和陀螺仪生成的原始数据进行滤波、放大和校正。
滤波操作可以去除高频噪音和振动,放大操作可以增强信号强度,而校正操作可以消除传感器的误差和漂移。
4. 输出信号:高精度倾角传感器通常通过模拟输出(如电压或电流信号)或数字输出(如RS232、RS485或CAN总线)的
方式将测量结果传递给外部设备。
输出信号可以传递物体的实时倾角数据,使得外部设备可以根据倾角信息做出相应的控制
或决策。
综上所述,高精度倾角传感器主要利用加速度计和陀螺仪原理来测量物体的倾角和姿态角变化,并通过内置的数据处理器和输出接口提供高精度和可靠的测量结果。
惯性MEMS倾角测量误差补偿设计
![惯性MEMS倾角测量误差补偿设计](https://img.taocdn.com/s3/m/f6090a543d1ec5da50e2524de518964bcf84d254.png)
2012.6Test Measurement责任编辑:万翀引言利用惯性元件可以对运动体的姿态进行测量,惯性MEMS (微机电系统)元件是近年来新出现的惯性器件,其具有低成本、高可靠性、低功耗、尺寸小等技术优势[1],只是目前惯性MEMS倾角测量误差补偿设计An Error Compensation Design of Tilt Angle Measuring Using Inertial MEMS Sensors方振华 陈平 罗晶 韩涛 哈尔滨工业大学电气学院(黑龙江 哈尔滨150001)摘要:利用ADI公司的MEMS陀螺仪ADXRS612和ADuC7026微控制器,对飞行器在垂直起降阶段进行姿态倾角测量。
由于该陀螺仪随着时间的积累,会产生较大漂移,采用ADI公司的MEMS加速度计ADIS16210对倾角进行测量,并采用最小二乘拟合推算了陀螺仪漂移误差模型,以补偿陀螺仪漂移误差,提高了飞行器垂直起降时的姿态控制精度。
关键词:MEMS;陀螺仪;加速度计;姿态测量;最小二乘拟合DOI: 10.3969/j.issn.1005-5517.2012.6.011精度还比较低,但这项技术的性能每年都有大幅度提高,应用领域也日益广泛。
陀螺仪在进行运动体姿态角测量时,随着测量时间的增加会产生漂移[2][3],使所测得的姿态角不准确。
在飞行器垂直起降阶段,飞行器可以看作是定基座装置,这样便可以用加速度计对飞行器进行等效倾角测量,并且因为加速度计漂移很小,其长时间测得的倾角也较为准确。
因此,可以利用其对陀螺仪进行倾角测量的修正补偿[4]。
控制系统整体结构及倾角测量原理飞行器垂直起降阶段控制系统框图如图1所示,由内外双回路控制系统实现,其中姿态角的检测用于外角度环的控制[5]。
本次设计采用的MEMS 惯性测量元件为ADI 公司的陀螺仪ADXRS612,这是一款低成本角速率传感器,带有温度补偿输出,测量范围为±250°/s ,输出比例因素为7mV/°/s ,带宽为0.01Hz~2.5kHz 可调,漂移约为6°/min ,通过温度补偿算法可使漂移控制在200°/h ,可用在惯性测量单元与平台稳定系统中。
加速度传感器测量倾角原理
![加速度传感器测量倾角原理](https://img.taocdn.com/s3/m/6049dd44773231126edb6f1aff00bed5b9f37382.png)
加速度传感器测量倾角原理加速度传感器是一种能够测量物体在三维空间中加速度的装置。
通过测量物体在不同方向上的加速度,可以推导出物体的倾角。
在许多现代科技设备中,加速度传感器都被广泛应用,比如智能手机、平板电脑、游戏手柄等。
在这些设备中,加速度传感器通过测量设备在空间中的加速度来检测设备的倾斜方向,从而实现倾角控制。
加速度传感器的测量原理是基于牛顿第二定律。
牛顿第二定律表明,一个物体的加速度与作用在该物体上的力成正比,与物体的质量成反比。
换句话说,如果我们知道作用在一个物体上的力以及该物体的质量,就可以计算出该物体的加速度。
在加速度传感器中,通过内部的微机电系统(MEMS)来测量物体在不同方向上的加速度,从而推导出物体的倾角。
加速度传感器一般包含三轴加速度传感器(X轴、Y轴、Z轴)。
当物体处于水平状态时,每个轴上的加速度将为0。
当物体倾斜时,其中一个或多个轴上的加速度将不为0。
通过测量不同轴上的加速度,我们可以计算出物体的倾角。
具体的计算方法如下:假设三轴加速度传感器的读数分别为Ax、Ay、Az,物体的倾角分别为θx、θy、θz。
物体的总加速度可以表示为:A=√(Ax²+Ay²+Az²)在水平状态下,A=1g。
当物体倾斜时,Az≠0。
通过计算出物体在水平状态下的总加速度1g以及当前总加速度A,可以得到物体相对于水平的倾角θz:θz = arccos(Az / A)类似地,我们可以通过计算Ay和Az之间的比例来得到θy,通过计算Ax和Az之间的比例来得到θx。
通过这种方法,加速度传感器可以测量物体在不同方向上的倾角。
通过将三个轴上的倾角组合在一起,可以得到物体在三维空间中的倾角。
这个倾角信息可以用于许多应用,比如平衡控制、动作识别、游戏操作等。
总的来说,加速度传感器测量倾角的原理是基于牛顿第二定律以及三维空间中的向量计算。
通过测量物体在不同方向上的加速度,可以推导出物体的倾角,实现倾角控制。
