MCGS工控组态软件课程设计

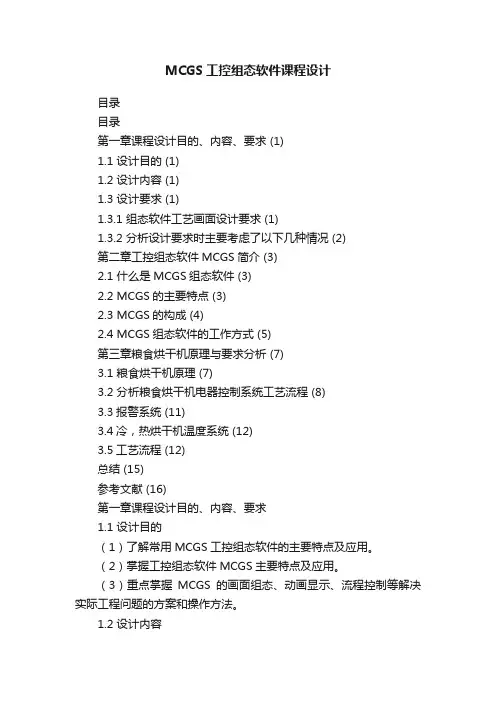

MCGS工控组态软件课程设计目录目录第一章课程设计目的、内容、要求 (1)1.1 设计目的 (1)1.2 设计内容 (1)1.3 设计要求 (1)1.3.1 组态软件工艺画面设计要求 (1)1.3.2 分析设计要求时主要考虑了以下几种情况 (2)第二章工控组态软件MCGS简介 (3)2.1 什么是MCGS组态软件 (3)2.2 MCGS的主要特点 (3)2.3 MCGS的构成 (4)2.4 MCGS组态软件的工作方式 (5)第三章粮食烘干机原理与要求分析 (7)3.1 粮食烘干机原理 (7)3.2 分析粮食烘干机电器控制系统工艺流程 (8)3.3报警系统 (11)3.4冷，热烘干机温度系统 (12)3.5工艺流程 (12)总结 (15)参考文献 (16)第一章课程设计目的、内容、要求1.1 设计目的（1）了解常用MCGS工控组态软件的主要特点及应用。

（2）掌握工控组态软件MCGS主要特点及应用。

（3）重点掌握MCGS的画面组态、动画显示、流程控制等解决实际工程问题的方案和操作方法。

1.2 设计内容（1）设计题目总体设计方案本题目以MCGS为核心控制系统，采用组态软件进行模拟。

（2）应用工控组态软件MCGS进行工程CAD设计完成MCGS系统、传感器、提升机、开关等组成。

（3）系统的综合调试系统包括除杂、不出杂、烘干的功能。

（4）撰写课程设计论文设计内容要正确，概念要清楚，完成任务书所规定的内容附原理图及程序清单，文字要通顺，书写要工整。

（5）完成课程设计论文答辩。

1.3 设计要求1.3.1 组态软件工艺画面设计要求（1）用户图形界面生成：创建用户窗口。

（2）设置用户窗口属性：设置为启动窗口。

（3）创建编辑图形对象：插入元件并制作文字框图。

（4）制作用户动画界面：使用工具箱中的流动块。

（5）设计制作的工艺画面应布局合理、图形应形象逼真、文字应清晰简洁、流动滑块应生动形象。

1.3.2 分析设计要求时主要考虑了以下几种情况1、为了节约，可根据粮食的含量进行清杂情况。

9《工控组态软件及应用》课件

调入RTF、TXT格式的文件和保存文件通过超级文本显示控件函数来完成。 9.2.4.2 创建超级文本显示控件在工具箱中选择“插入控件”按钮
双击设置属性
2015/9/11
21
第九章控件
9.2.4.4 功能实现说明超级文本显示框的作用是显示RTF格式或TXT格式的文本文件的内容，或在显示框中输入文本字符串，将其保存为RTF格式或TXT格式的文本文件。实现以上这些要依靠组态王提供的两个函数LoadText（）和SaveText（）实现。【例9-4】编写RTF格式的文件，用于显示RTF格式的文本文件，在超级文本显示控件中输入文本字符串，然后将其保存成指定的文件，调入RTF格式的文件和保存文件。操作步骤如下：用WINDOWS操作系统的写字板编写一个RTF文件test.rtf，将文件保存在指定的目录下，比如目录D:\Test\ test.rtf下。如图所示。
2015/9/11 13
第九章控件
单击“存在时”标签，在命令语言编辑器中，添加如下程序：本例中是利用X-Y轴曲线显示变量的变化趋势，因此X轴都选择时间，这里选择系统变量“\\本站点\$秒”。
xyAddNewPoint( "Ctrl2", \\本站点\$秒, \\本站点\TT101, 0 );
保存画面，切换到运行系统，单击该按钮，可以将指定目录下扩展名为 “*.exe”的文件名全部列到列表框中来
2015/9/11 20
9.2.4 超级文本显示控件组态王提供一个超级文本显示控件，用于显示RTF格式或TXT格式的文本文
件，也可在超级文本显示控件中输入文本字符串，然后将其保存成指定的文件，
2015/9/11 22
第九章控件
在组态王画面开发系统放置超级文本显示控件以及相应的操作按钮, 放置超级文本显示控件，控件名设为“Ctrl6”，然后再放置两个命令按钮“调入超级

MCGS组态软件课件-第4章

系统的扰动形式有两种，一种是设定值扰动，另一种是负荷扰动(出水阀开度变化产生的扰动)。观察并分析不同扰动下的闭环调节过程。
3-2 对象特性实验
通过改变水箱、水泵、出水阀的特性，并进行设定值和负荷扰动实验，观察并分析不同对象特性状况下的调节过程变化。 (1) 改变水泵的特性(惯性时间和增益) (2) 改变出水阀特性(截面积) (3) 改变水箱特性(水箱面积)
17
脚本程序语言要素
•2 变量、常量及系统函数
–变量：脚本程序中，用户不能定义子程序和子函数，其中数据对象可以看作是脚本程序中的全局变量，在所有的程序段共用。可以用数据对象的名称来读写数据对象的值，也可以对数据对象的属性进行操作。 –常量：
•开关型常量：0或非0的整数，通常0表示关，非0表示开； •数值型常量：带小数点或不带小数点的数值，如：12.45, 100 •字符型常量：双引号内的字符串，如：“OK”,“正常”
注意：建立模型时需要注意量纲的转换，否则可能得不到正确的仿真结果。
28
水箱液位PID控制
2. 控制系统构成方案
水箱液位控制采用单回路PID，被控量为水箱液位，控制量为水泵输入电压。单回路控制器的输出范围为0到10V(对应于水泵的控制输入电压)。由一个开关控制输入电压以实现水泵的启停。
3. 调试项目制定 3-1 扰动实验
•5 注释语句
– 以单引号“ ’ ”开头的语句为注释语句，注释语句在脚本程序中只起到注释说明的作用，实际运行时，系统不对注释语句作任何处理。
24
4.3 脚本程序实例
水箱液位PID控制
25
水箱液位PID控制
•单容水箱液位的单回路控制问题
1.分析并建立对象模型 1-1 水箱高度1m，截面积A1 为60cm2，水通过泵进入水箱，进入水箱的流量由水泵决定，水泵的控制电压输入范围为0-10V，水泵出水量与控制电压之间的传递函数为：

工业控制组态软件大纲

《工业组态软件》课程教学大纲编号：40022570英文名称：Industry ConfigurationSoftware适用专业：工业电气自动化……责任教学单位：电子工程系自动化教研室总学时：48学分：3考核形式：考查课程类别：专业课修读方式：必修教学目的：本课程是自动化专业本科生的专业选修课程。

通过对本课程的学习，使学生了解监控组态软件地位、作用、产生与发展趋势。

以我国优秀的组态软件“组态王”作为具体示例，系统地讲述组态软件的系统结构、原理、功能及技术指标。

着重就自动化工程中普遍遇到的要求，介绍如何利用监控组态软件的标准功能模块进行定制实现，满足工程上的要求。

主要教学内容与具体要求：1．了解常用的工业组态软件及发展趋势2．掌握组态王工程管理器的应用3．掌握组态王工程浏览器的基本功能4，掌握生产现场静态画面的制作5．掌握建立动态数据库6．掌握数据库变量与现场画面的动画连接7．掌握建立实时数据库和历史数据库8．掌握建立实时数据报表和历史数据报表9．掌握建立实时数据曲线和历史数据曲线10．熟悉各种内部控件与外部控件的使用，11．掌握使用ODBC建立与外部数据库的连接12．掌握使用DDE通信建立与Excel的连接13．掌握使用OPC通信建立与外部设备的连接14．熟悉报警窗口制作使用，15．掌握组态王的网络控制功能16．了解系统安全性维护与安全措施。

本课程与其他课程的联系与分工：本课程是自动化专业的专业课之一，这门课程基础是：计算机控制技术、过程控制仪表、可编程控制技术、C语言程序设计、SQLSEVER 数据库应用技术。

实践教学内容和要求实验一生产现场的静态画面制作实验目的：1学习工具箱几何工具的使用2学习工具箱内部控件的使用3学习工具箱通用控件的使用4 组态王图库的使用实验内容和要求：建立一个化工配方车间，用两种化学原料配比制作出成品，要求使用图库中的容器、管道和阀门，使用工具箱中的文本输入工具制作标题和各个器件的注释。

工控组态课程设计

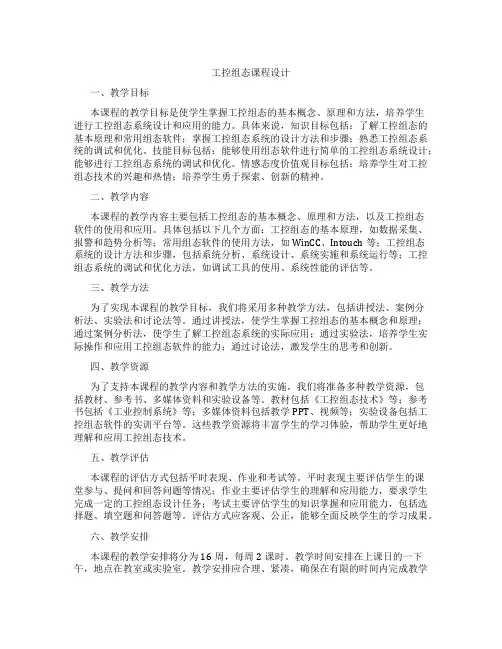

工控组态课程设计一、教学目标本课程的教学目标是使学生掌握工控组态的基本概念、原理和方法，培养学生进行工控组态系统设计和应用的能力。

具体来说，知识目标包括：了解工控组态的基本原理和常用组态软件；掌握工控组态系统的设计方法和步骤；熟悉工控组态系统的调试和优化。

技能目标包括：能够使用组态软件进行简单的工控组态系统设计；能够进行工控组态系统的调试和优化。

情感态度价值观目标包括：培养学生对工控组态技术的兴趣和热情；培养学生勇于探索、创新的精神。

二、教学内容本课程的教学内容主要包括工控组态的基本概念、原理和方法，以及工控组态软件的使用和应用。

具体包括以下几个方面：工控组态的基本原理，如数据采集、报警和趋势分析等；常用组态软件的使用方法，如WinCC、Intouch等；工控组态系统的设计方法和步骤，包括系统分析、系统设计、系统实施和系统运行等；工控组态系统的调试和优化方法，如调试工具的使用、系统性能的评估等。

三、教学方法为了实现本课程的教学目标，我们将采用多种教学方法，包括讲授法、案例分析法、实验法和讨论法等。

通过讲授法，使学生掌握工控组态的基本概念和原理；通过案例分析法，使学生了解工控组态系统的实际应用；通过实验法，培养学生实际操作和应用工控组态软件的能力；通过讨论法，激发学生的思考和创新。

四、教学资源为了支持本课程的教学内容和教学方法的实施，我们将准备多种教学资源，包括教材、参考书、多媒体资料和实验设备等。

教材包括《工控组态技术》等；参考书包括《工业控制系统》等；多媒体资料包括教学PPT、视频等；实验设备包括工控组态软件的实训平台等。

这些教学资源将丰富学生的学习体验，帮助学生更好地理解和应用工控组态技术。

五、教学评估本课程的评估方式包括平时表现、作业和考试等。

平时表现主要评估学生的课堂参与、提问和回答问题等情况；作业主要评估学生的理解和应用能力，要求学生完成一定的工控组态设计任务；考试主要评估学生的知识掌握和应用能力，包括选择题、填空题和问答题等。

工控组态软件课程设计(KingView) (2)

数据类型
float float float float float float bit bit
注释
温度设定值温度检测值比例放大系数积分时间常数微分时间常数回路输出值手动、自动切换开关启动、停止按钮
六、任务计划：
步骤内容计划时间实际时间完成说明
七、调试：
操作步骤设计控制系统的结构及控制方案调试过程故障排除
青岛大学自动化工程学院
工控组态软件课程设计
任务一：电加热炉温度控制工程
1．分析电加热炉温度控制工程的要求 2．掌握用户画面的编辑方法 3．掌握动画连接、数据变量的操作 4．模拟设备的连接、控制流程的编写及调试 5．掌握报警显示的方法及动画设计
6．掌握实时报表、历史报表的设计
7．掌握实时曲线、历史曲线的设计 8．电加热炉温度控制工程报告（设计报告）
三、设计要求 ①工艺流程显示，包含温度控制对象、AI模块、AO模块、通信转换器等元件； ②文本方式显示参数，包含设定值SV、检测值PV、输出值 OP、比例放大系数Kp、积分时间常数Ti，微分时间常数Td 等； ③棒图方式显示参数，参数同②； ④使用应用命令语言进行PID算法设计； ⑤能显示实时数据报表及曲线、历史数据报表及曲线； ⑥具有报警功能并提供报警信息。
2. 报告格式
（1）目录（2）正文 1）设计任务与要求 2）方案设计 3）硬件原理设计 4）算法原理及软件设计 5）系统调试结果及分析 6）小结（3）参考资料附：源程序清单与注释
3. 设计报告封面：
青岛大学
组态软件及应用课程设计报告
题目：姓名：院系：专业班级：指导教师：成绩：完成日期：

MCGS工控组态软件使用课件

MCGS工控组态软件具有丰富的功能、灵活的组态能力和广泛的应用领域，是现代工控系统开发的理想选择。
MCGS工控组态软件发展趋势
ቤተ መጻሕፍቲ ባይዱ
人机交互体验
MCGS工控组态软件在人机交互体验方面将越来越注重用户的感知和操作便利性。
工业自动化技术
MCGS工控组态软件将紧跟工业自动化技术发展，不断提供更先进的功能和解决方案。
MCGS工控组态软件使用课件
MCGS工控组态软件介绍
MCGS工控组态软件是一种功能强大的工业自动化软件，用于创建人机界面和监控系统。它具有友好的用户界面、灵活多样的组态能力以及广泛的应用领域。
安装MCGS工控组态软件
了解MCGS工控组态软件的系统要求，并通过官方网站下载和安装最新版本的软件。
MCGS工控组态软件的应用
MCGS工控组态软件应用案例
MCGS工控组态软件广泛应用于工业自动化领域，包括制造业、能源、交通等各个行业。
MCGS工控组态软件的优化建议
通过合理的组件布局、优化的数据显示和灵活的交互设计，可以提升工控系统的效率和易用性。
总结
MCGS工控组态软件的优点和应用前景
物联网应用
MCGS工控组态软件将与物联网技术紧密结合，实现智能化的工控系统集成和优化。
MCGS工控组态软件界面
工程管理
在工程管理界面中，您可以创建、打开和保存项目文件。
组件库
组件库提供了丰富的可定制化控件，用于构建用户界面的各种元素。
属性配置
通过属性配置界面，您可以对组件进行参数设置和样式调整，以满足您的需求。
监控窗口
监控窗口用于显示实时数据和报警信息，帮助您实时监视工控系统的运行状态。

工控组态软件课件资料

水量显示
为了能够准确地了解水罐1、水罐2的水量，我们可以通过设置标签的“显示输出”属性显示其值，具体操作如下：
[1]单击“工具箱”中的“标签” 图标，绘制两个标签，调整大小位置，将其并列放在水罐1下面。第一个标签用于双击第一个标签进行属性设置，参数设置如下：输入文字：水罐1 文字颜色：黑色框图填充颜色：没有填充框图边线颜色：没有边线
• 利用滑动输入器控制水位
以水罐1的水位控制为例： [1]进入“水位控制”窗口。 [2]选中“工具箱”中的滑动输入器图标，当鼠标呈“十”后，拖动鼠标到适当大小。 [3]调整滑动块到适当的位置。 [4]双击滑动输入器构件，进入属性设置窗口。按照下面的值设置各个参数：
“基本属性”页中，滑块指向：指向左（上）； “刻度与标注属性”页中，“主划线数目”：5，即能被10整除； “操作属性”页中，对应数据对象名称：液位1；滑块在最右（下）边时对应的值：10；其它不变。 [5]在制作好的滑块下面适当的位置，制作一文字标签（制作方法参见“编辑画面”一节），按下面的要求进行设置：
[1]选取“工具箱”中的“旋转仪表” 图标，调整大小放在水罐1下面适当位置。 [2]双击该构件进行属性设置。各参数设置如下： “刻度与标注属性”页中，主划线数目：5； “操作属性”页中，表达式：液位1；最大逆时钟角度： 90，对应的值：0；最大顺时钟角度：90，对应的值：10 其它不变。
[3]按照此方法设置水罐2数据显示对应的旋转仪表。参数设置如下： “操作属性”页中，表达式：液位2；最大逆时钟角度：90 ，对应的值：0；最大顺时钟角度：90，对应的值：6；其它不变。进入运行环境后，可以通过拉动旋转仪表的指针使整个画面动起来。
2.定义数据对象
在开始定义之前，我们先对所有数据对象进行分析。

MCGS组态软件教程

MCGS 全中文工控组态软件初级教材
i 1i
初级教材
前言
随着计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS 工控组态软件将为您提供强有力的软件支持。 MCGS 全中文工业自动化控制组态软件（以下简称 MCGS 工控组态软件或 MCGS ）为用户建立全新的过程控制系统提供了一整套解决方案。MCGS 工控组态软件是一套 32 位工控组态软件，可稳定运行于 Windows95/98/NT/2000/Me 操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、历史数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备，广泛应用于石油、电力、化工、钢铁、矿山、冶金、机械、纺织、航天、建筑、材料、制冷、交通、通讯、食品、制造与加工业、水处理、环保、智能楼宇、实验室等多种工程领域。本书以一个工程实例对 MCGS 工控组态软件的特点与功能进行综合性描述。希望您能通过本书掌握 MCGS 工控组态软件的基本操作与用法，并引导您完成一个简单的工程组态工作。如果本书中的内容有纰漏之处，我们谨向您表示诚挚的歉意，并希望您能与我们联系，促使我们及时更正，更好地为您服务。在此，我们感谢您对我们工作的支持与信任。希望您能喜欢我们的软件，它一定会成为您成功的助手。您的成功是我们最大的满足。
一、什么是 MCGS 组态软件......................................................................5 二、MCGS 组态软件的系统构成............................................................... 5 三、MCGS 组态软件的功能和特点............................................................ 7 四、MCGS 组态软件的工作方式............................................................... 8 第二讲学习 MCGS 组态软件......................................................................... 10 一、MCGS 组态软件常用术语................................................................. 10 二、MCGS 组态软件的操作方式..............................................................12 三、鼠标操作.......................................................................................... 14 四、组建新工程的一般过程..................................................................... 15 第三讲建立一个新工程............................................................................... 17

《工控组态软件及应用》课件

数据处理
数据采集
VS
当现场设备出现异常或控制参数越限时，系统自动触发报警，以声、光等形式提醒操作人员。
事件处理
记录报警或异常事件的相关信息，如时间、地点、原因等，并提供历史事件查询和统计功能。
报警功能
数据存储
将采集到的数据和监控信息存储在数据库中，支持数据的备份、恢复和导出功能。
报表生成
根据实际需求，生成各类报表，如生产统计报表、设备运行报表、质量控制报表等。
详细描述
总结词：工控组态软件广泛应用于工业自动化领域，如电力、化工、制药等。未来，随着工业4.0和智能制造的发展，工控组态软件将呈现出更加智能化、云端化、集成化等发展趋势。
工控组态软件基本功能
实时获取工业现场的传感器、仪器仪表等设备的数据，包括温度、压力、流量、液位等。
对采集到的原始数据进行预处理，如滤波、去噪、计算等，以满足后续分析或控制的需求。
水质监测、工艺控制、排放管理
工控组态软件在城市污水处理监控系统中，可以对污水处理过程进行实时监测、控制，确保处理效果达标，同时优化工艺流程，提高处理效率，为城市环境保护做出贡献。
总结词
详细描述
总结词
电网监控、调度决策、安全保障
要点一
要点二
详细描述
工控组态软件应用于电力调度自动化系统，可以实现电网运行状态的实时监控、数据分析及预测，为调度决策提供支持，保障电力系统的安全稳定运行。
可靠性评估
采用可靠性评估方法，对组态软件的可靠性进行量化和评估。
建立可靠性管理体系，对组态软件的可靠性进行持续改进。
可靠性管理
通过冗余技术和故障检测与隔离技术，提高组态软件的容错能力。
容错设计
通过模拟实际工况进行测试，验证组态软件的可靠性。

工控组态软件课程设计

工控组态软件课程设计一、课程目标知识目标：1. 理解工控组态软件的基本概念、功能及在自动化控制系统中的应用；2. 掌握工控组态软件的常用操作与配置方法，如画面设计、数据库连接、报警与事件处理等；3. 了解工控组态软件与其他自动化设备的协同工作原理。

技能目标：1. 能够独立进行工控组态软件的安装与配置；2. 能够运用工控组态软件设计简单的监控界面，实现数据采集、处理与显示；3. 能够运用工控组态软件对自动化控制系统进行故障排查与维护。

情感态度价值观目标：1. 培养学生对工业自动化领域的兴趣，激发学习热情；2. 培养学生的团队协作意识，提高沟通与交流能力；3. 增强学生的工程意识，培养严谨、细致的工作态度。

课程性质：本课程为实践性较强的课程，以理论教学为基础，注重培养学生的动手操作能力和实际应用能力。

学生特点：学生具备一定的计算机操作基础和自动化理论知识，但实践经验不足。

教学要求：结合学生特点，采用案例教学、分组讨论、实际操作等多种教学方法，注重理论与实践相结合，提高学生的综合能力。

将课程目标分解为具体的学习成果，以便于教学设计和评估。

二、教学内容1. 工控组态软件概述- 工控组态软件的定义、发展历程及应用领域；- 常用工控组态软件的特点及选型依据。

2. 工控组态软件的安装与配置- 软件的安装环境及安装步骤；- 软件的基本配置方法，包括通信配置、数据库配置等。

3. 工控组态软件操作与画面设计- 软件的基本操作方法，如画面切换、数据输入输出等；- 监控画面的设计原则及常用组件的使用方法；- 数据库连接与数据实时显示。

4. 报警与事件处理- 报警系统的组成与配置方法；- 事件记录与查询功能的实现；- 报警事件的响应与处理流程。

5. 工控组态软件在实际项目中的应用案例分析- 案例背景、需求分析及解决方案；- 项目实施过程及关键环节；- 项目运行效果评价与优化建议。

6. 故障排查与维护- 工控组态软件常见故障类型及原因；- 故障排查流程与方法；- 软件维护与优化策略。

《工业控制组态软件及应用》精品课-教案

第1次课1.1 概述1.2组态项目实例的规定1.3 用WinCC组态时的特性一、教学简要说明1. 教学重点、难点及处理方法教学重点及处理方法：组态项目实例的规定。

用WinCC组态时的特性。

举实例讲解，并用计算机演示说明WinCC组态时的特性。

教学难点及处理方法：用WinCC组态时的特性。

举实对比、归纳讲解。

2. 教学方式（手段）、教学内容要点与时间分配教学方式（手段）：多媒体教学、课堂提问。

教学内容要点与时间分配：引入5′1、组态软件概述20′2、组态项目实例的规定。

20′3、用WinCC组态时的特性。

20′4、用WinCC运行项目的规定20′小结5′3. 师生活动设计课堂提问、讨论。

二、授课内容1.引入制定用于组态项目实例的规定。

创建用户自己的项目时，这些规定可以作为模板类型使用。

在大多数WinCC的编辑器中，可以将某些属性设置为默认值。

因此，WinCC 支持用户组态的特定样式，从而能为指定的任务进行最优化的组态。

2.教学内容1.1概述WinCC是进行廉价和快速组态的HMI系统，从其他方面看，它是可以无限延伸的系统平台。

WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。

WinCC的特点如下：1．WinCC的开放性2．将应用软件集成到WinCC中3．WinCC中的数据管理4．在项目开始之前规定组态分类1.2组态项目实例的规定1.2.1 WinCC项目名称1．变量名称2．画面名称1.2.2 脚本和动作可以在WinCC项目中创建自己的脚本和动作。

分配的名称应具有一定含义，这样在以后使用脚本时会比较方便。

在全局脚本编辑器中组态时，使用比例字体可能会带来麻烦。

因此，选择宽度为常数字符的字体（例如Courier）较容易读取。

应为脚本配上恰当的注释，便于帮助理解而且花费的时间不多。

1.2.3 用户界面1．用户需要获得尽可能多的信息2．显示的信息应该重要并容易理解1.2.4 控制概念用户使用常用的输入设备（如键盘、鼠标、触摸屏或工业操作杆）可以在WinCC 下控制过程应用程序。

5-6《工控组态软件及应用》课件

2015/9/11 23
•23
第5章报警和事件
5.5 事件类型及使用方法事件是不需要用户来应答的。组态王中根据操作对象和方式等的不同，事件分为以下几类： ◆ 操作事件：用户对变量的值或变量其它域的值进行修改。
◆ 登录事件：用户登录到系统，或从系统中退出登录。
◆ 工作站事件：单机或网络站点上组态王运行系统的启动和退出。 ◆ 应用程序事件：来自DDE或OPC的变量的数据发生了变化。
2015/9/11
7
模拟量的值相对目标值上下波动超过指定的变化范围时产生的报警。偏差报警限的计算方法为：小偏差报警限=偏差目标值±定义的小偏差大偏差报警限=偏差目标值±定义的大偏差例如：某一工序中要求压力在一定的范围内，不能太大，也不能太小，这是可以定义偏差报警来确定压力的值是否在要求的范围内。
2015/9/11
17
列属性主要配置报警窗口究竟显示哪些列，以及这些列的顺序
2015/9/11
18
操作安全区：配置报警窗口在运行系统中的操作权限——允许操作该报警窗的安全区。安全区可以选择多个。报警确认：对报警的应答，表示已经知道有该报警，或已处理过了，报警进行确认后，报警状态并不消失
若选择“反应车间”，则当前定义的变量就属于反应车间报警组，这样在报警记录和查看时直接选择要记录或查看的报警组为“反应车间”，则可以看到所有属于“反应车间”的报警信息。
2015/9/11
6
定义界限值时应该：最小值<=低低限值<低限 <高限<高高限<=最大值。在报警文本中输入关于该类型报警的说明文字，报警文本不超过 15 个字符。注意：一个变量某时刻只能产生一种越限报警，如变量产生高高限报警，就不再同时产生高限报警。例如：要对液位变量设定报警限值，要求液位的高高报警值=900，高报警值 =750，低报警值= 150，低低报警值= 50

4《工控组态软件及应用》课件

接”。
所谓“动画连接”就是建立画面的图素与数据库变量的对应关系。这样，工
业现场的数据，比如温度、液面高度等，当它们发生变化时，通过I/O接口，将引起实时数据库中变量的变化。
4.2.2 动画连接对话框给图形对象定义动画连接都是在“动画连接”对话框中进行的,在开发系统中双击图形对象（不能有多个图形对象同时被选中），弹出动画连接对话框。
写入正确的条件表达式后，单击“确定”，回到“动画连接”对话框，
再选择“弹起时连接”，键入：OnOff=0；。同样，在“关”按钮的“隐含连接”属性对话框中键入：OnOff= =0；在“弹起时连接” 属性对话框中键入：OnOff=1；。
4．组合图素单元将两个按钮放在一起，“关”按钮在上，“开” 按钮在下，选中两个按钮，选择工具箱中的“合成单元”图标，
文件\打开：在画面中打开当前工程路径没有打开的画面文件\关闭：此菜单命令用于关闭画面文件\全部存：此菜单命令用于保存全部画面文件\删除：此菜单命令用于删除画面文件\切换到View ：此菜单命令用于从画面制作系统直接进入画面运行系统。文件\切换到Explorer ：此菜单命令用于从画面制作系统直接进入工程浏览器。文件\退出：此菜单命令将组态王开发系统制作程序最小化并回到工程浏览器。
4.1.4.1 图库管理器的使用（打开软件进行演示）
4.1.4.2 创建图库精灵（打开软件进行演示）
4.1.4.3 把图库精灵转换成普通图素（打开软件进行演示）
4.1.5 利用图库管理、工具箱等进行一个工艺流程图的设计制作
练习
4.1.5 利用图库管理、工具箱等进行一个工艺流程图的设计制作【例4-1】完成二种液体混合加热的工艺流程图
建立画面组
在工程浏览器框架窗口上放置有四个标签：“系统”，“变量”，“站点” 和“画面”，选择“画面”标签，进入“画面”标签页。如图所示。在“画面”标签页的左侧视窗中显示“画面”文件夹，在右侧的视图区显示画面。选择“画面”文件夹，单击鼠标右键，在弹出的右键菜单中选择“新建画面组”，在“画面” 文件夹下生成一个新的画面组，并且系统自动给出默认的组名。用户可以使用这个默认的组名，也可以自己输入新的组名。在画面组下还可以新建子画面组。注意，在画面组下创建的子画面组层数不能超过9层。建立了画面组和子画面组的组态王界面如下图。

3-4《工控组态软件及应用》课件

下位机的桥梁。数据库中变量的集合形象地称为“数据词典”，数据词典记录了所有用户可使用的数据变量的详细信息。
打开组态王软件，介绍数据词典
2012-6-24
17
第3章新建工程
3.4 定义外部设备和变量
3.4.3 实时数据库与外部设备变量
3.4.3.1 数据词典中变量的类型
内存变量：不需要和外部设备或其它应用程序交换，只在组
2012-6-24
2
第3章新建工程
3.1 建立工程的一般过程
通常情况下，建立一个应用工程大致可分为以下几个步骤：第一步：创建新工程为工程创建一个目录用来存放与工程相关的文件。第二步：定义硬件设备并添加工程变量添加工程中需要的硬件设备和工程中使用的变量，包括内存变量和I/O 变量。第三步：制作图形画面并定义动画连接按照实际工程的要求绘制监控画面并使静态画面随着过程控制对象产生动态效果。第四步：编写命令语言通过脚本程序的编写以完成较复杂的操作上位控制。
表示该寄存器变量产生数据的最大范围，例如，RADOM100表示随机值的范围
是0-100。常量寄存器 STATIC：该寄存器变量是一个静态变量，可保存用户下发的数
据，当用户写入数据后就保存下来，并可供用户读出。STATIC100 表示该寄
存器变量能够接收0-100之间的任意一个整数。常量字符串寄存器STRING：该寄存器变量是一个静态变量，可保存用户下发的字符，当用户写入字符后就保存下来，并可供用户读出，直到用户再一次写入新的字符，字符串长度最大值为128个字符。
的通讯为例来讲解在组态王中如何定义设备和相关变量（实际硬件设备
和变量定义方式与其类似）。打开软件进行定义。
2012-6-24
10

《工业组态软件》教学大纲

《工业组态软件》教学大纲
课程编号：4050331 开课院系：自动化学院仪器科学与技术系课程类别：专业选修适用专业：测控技术与仪器,智能科学与技术课内总学时：32 学分：2 实验学时：16 设计学时：0 上机学时：0 先修课程：自动控制装置、过程控制系统执笔：张朝晖，赵小燕审阅：一、课程教学目的通过本课程的学习，使学生掌握至少一种工业组态软件，学会工业计算机或嵌入式测控系统的I/O联接、人机界面编制、数据库操作、控制方案开发等基本内容，为在工业自动化过程以及其它领域的监控/监测过程中的数据采集监控应用打下良好的基础。二、课程教学基本要求 1．课程重点：了解组态软件所能实现的基本功能，掌握功能实现方法。 2．课程难点：构造实时数据库、复杂脚本程序、数据后处理及复杂报表 3．能力培养要求：针对给出的测控流程，绘制出流程图，能够模拟动态刷新、趋势显示、报警显示，能够模拟输入输出，设置安全管理权限。
实验教学（16学时）（黑体五号） 1．建立一个新工程（2学时）实验一工程管理器的使用；实验二工程浏览器；实验三定义 I/O 设备定义数据变量。 2．创建组态画面（4学时）实验四了解如何设计画面；实验五掌握动画连接的方法和一些常用功能的使用。 3．命令语言（2学时）
2
1
7.1组态王中如何使用脚本语言组态对象的动作。动作、函数、触发器三者的异同点，使用脚本语言组态动作。
7.2 了解组态软件与其他数据库之间的链接及数据交换方法。 8．网络配置、通信（2学时）
8.1组态王过程通讯原理，组态王中如何建立与下位硬件的通讯。 8.2 系统安全性应用，组态王用户管理系统，用户管理器功能、工作，用户（组）权限设置。系统安全设置内容。
三、课程教学内容与学时课堂教学（16学时） 1．组态软件概述、课程介绍（2学时）了解组态软件的特点、基本结构以及设计思想。 2．组态一个工程项目（2学时）

3《工控组态软件和应用》课件

标题
栏
主菜
单
快捷工具栏
工程信息区
状态
栏
10
如何找到一些已有的组态王工程？搜索工程
搜索：单击此快捷键，在弹出的“浏览文件夹”对话框中选择某一驱动
器或某一文件夹，系统将搜索指定目录下的组态王工程，并将搜索完毕
的所有工程显示在工程列表区中。
选择搜索目标盘
则目标盘上搜到的所
有工程自动加入信息
11
搜索到的工程中有相同名称
品油出料阀。
5
•5
5．动画连接
使静态画面随着过程控制对象产生动态效果。
6．编写命令语言
通过脚本程序的编写以完成较复杂的操作上位控制。
7．进行运行系统的配置
对运行系统、报警、历史数据记录、报表、网络、用户等进行
设置，是系统完成用于现场前的必备工作。
8．保存工程并调试运行
说明：这8个步骤并不是完全独立的，事实上，这几个部分常常
第三章新建工程
什么是工程？
工程是一组与用户相关的文件集合，工程的表现
形式是放在一个文件夹中的目录树，一般目录树中的
文件是不能单独使用和删除的。
通俗的说，开发的一个应用系统称为一个项目，每个
项目必须在一个独立的目录中，不同的项目不能共用
一个目录。项目目录也称为工程路径。
开发人员每接受一个应用组态王的课题，都要单
的，在工程信息被添加到工
程管理器时，将动态地生成
工程名称，在工程名称后添
加序号。
如何找到一个已有的组态王工程？添加工程
添加：将要添加的工程添加到工程管理器中。
要单击开文件夹bbb
新工程已经加入
到工程信息区
添加工程与搜索工程的区别是：
