5.2.5-风机单位风量耗功率计算书

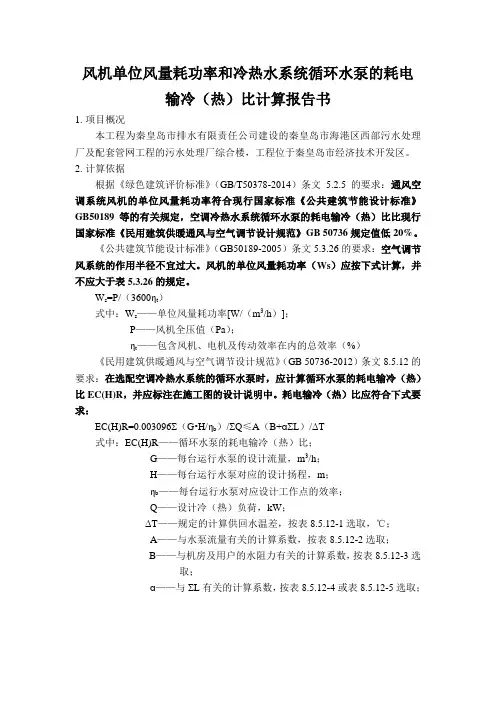

风机单位风量耗功率和冷热水系统循环水泵的耗电输冷(热)比计算报告书
风机单位风量耗功率和冷热水系统循环水泵的耗电输冷（热）比计算报告书1.项目概况本工程为秦皇岛市排水有限责任公司建设的秦皇岛市海港区西部污水处理厂及配套管网工程的污水处理厂综合楼，工程位于秦皇岛市经济技术开发区。
2.计算依据根据《绿色建筑评价标准》（GB/T50378-2014）条文5.2.5的要求：通风空调系统风机的单位风量耗功率符合现行国家标准《公共建筑节能设计标准》GB50189等的有关规定，空调冷热水系统循环水泵的耗电输冷（热）比比现行国家标准《民用建筑供暖通风与空气调节设计规范》GB 50736规定值低20%。
《公共建筑节能设计标准》（GB50189-2005）条文5.3.26的要求：空气调节风系统的作用半径不宜过大。
风机的单位风量耗功率（Ws）应按下式计算，并不应大于表5.3.26的规定。
W s=P/（3600ηt）式中：W s——单位风量耗功率[W/（m3/h）]；P——风机全压值（Pa）；ηt——包含风机、电机及传动效率在内的总效率（%）《民用建筑供暖通风与空气调节设计规范》（GB 50736-2012）条文8.5.12的要求：在选配空调冷热水系统的循环水泵时，应计算循环水泵的耗电输冷（热）比EC(H)R，并应标注在施工图的设计说明中。
耗电输冷（热）比应符合下式要求：EC(H)R=0.003096Σ（G•H/ηb）/ΣQ≤A（B+ɑΣL）/ΔT式中：EC(H)R——循环水泵的耗电输冷（热）比；G——每台运行水泵的设计流量，m3/h；H——每台运行水泵对应的设计扬程，m；ηb——每台运行水泵对应设计工作点的效率；Q——设计冷（热）负荷，kW；ΔT——规定的计算供回水温差，按表8.5.12-1选取，℃；A——与水泵流量有关的计算系数，按表8.5.12-2选取；B——与机房及用户的水阻力有关的计算系数，按表8.5.12-3选取；ɑ——与ΣL有关的计算系数，按表8.5.12-4或表8.5.12-5选取；ΣL——从冷热机房至该系统最远用户的供回水管路的总输送长度，m；当管道设于大面积单层或多层建筑时，可按机房出口至最远端空调末端的管道长度减去100m确定。
风机功率P(KW)计算_空间加热
风机所需功率P（KW）计算公式为P=Q*p/（3600*1000*η0* η1）Q—风量，m3/h；p—风机的全风压，Pa；η0—风机的内效率，一般取0.75~0.85，小风机取低值、大风机取高值η1—机械效率，1、风机与电机直联取1；2、联轴器联接取0.95~0.98；3、用三角皮带联接取0.9~0.95；4、用平皮带传动取0.85通风机效率公式:风机效率= 风机功率/电机功率电机功率=风机功率= 风量/60×负压/1000扇风机轴功率计算：N=h×Q/(102×η)N：扇风机轴功率，千瓦； h：扇风机全压，毫米水柱；Q：通风扇风机的风量，米3/秒；η：扇风机静效率。
空间加热功率计算功率计算方式:设备室体散热量+工件吸热量+设备室内空气加热量+补充新鲜空气加热量=总需热量总需热量×其它耗损系数×热量余数KW/小时×发热体热效率设备室体散热量:保温层散热系数×设备室体保温层面积之和×(工作温度----环境温度)保温层散热系数:0.05W(㎡/℃)相当于: 0.05J(㎡/℃)0.05×222×(140-20)=1332(J/小时)空气加热量计算:密度×体积×(9.8牛顿/千克)=空气重量1.293×100×9.8≈1268千克空气比热×空气重量×(所需温度－室温)＝空间所需热量空气比热:1006J(KG /℃)1006×1268×(140-20)=153072960(J/小时)工件吸热量计算:铁比热×工件重量×(所需温度-室温)=工件吸热量铁比热:460J(KG/℃)460×3600×(140-20)=198720000(J/小时)新鲜空气补充:每小时补充的空气×空气比热×(工作温度—环境温度) 760×1006×(140-20)=91781485(J/小时)总耗热量:1332+153072960+198720000+91781485=443575777(J/小时) 总加温所需功率:(一小时)总需热量×其它耗损系数×热量余数KW/小时×发热体热效率其它设备耗损系数:取1.2热量余数:取1.071KW/1小时所产生的热量:3600000J发热体热效率:取90％( 443575777×1.2×1.07)÷(3600000×90％)≈176KW设备室体散热量+工件吸热量+补充新鲜空气加热量=保温时需要的热量保温时:(工作温度-环境温度)/2设备室体散热量:保温层散热系数×设备室体保温层面积之和×(工作温度----环境温度) 保温层散热系数:0.05W(㎡/℃)相当于: 0.05J(㎡/℃)0.05×222×[(140-20)/2]=666(J/小时)工件吸热量计算:铁比热×工件重量×(所需温度-室温)=工件吸热量铁比热:460J(KG/℃)460×3600×[(140-20)/2]=99360000(J/小时)新鲜空气补充:每小时补充的空气×空气比热×(工作温度—环境温度)760×1006×[(140-20)/2]=45873600(J/小时)保温时所需热量:666+99360000+45873600=145234266(J/小时)保温时所需功率(最低功率)保温时所需功率×其它耗损系数×热量余数KW/小时×发热体热效率其它设备耗损系数:取1.2热量余数:取1.071KW/1小时所产生的热量:3600000J发热体热效率:取90％(145234266×1.2×1.07)÷(3600000×90％)≈58KW。
暖通空调专业设计公式集合
暖通设计常用公式总结序号名称公式内容备注1 水采暖系统热水循环水泵耗电输热比t)a14(0056.0△LQNQEHR∑+≤=∑=ηεN：水泵功率（kw）Q：供热量（kw）η：电机和传动效率△t：供回水温差（℃）∑L：室外主干线总长度（m）《公建节能》5.2.82 风机单位风量耗功率tPWη3600s=W s：单位风量耗功率[W/(m3/h)]P：风机全压值（Pa）ηt：风机、电机及传动总效率《公建节能》5.3.263 空调冷热水系统输送能效比η•=THER△002342.0H：水泵设计扬程（m）△t：供回水温差（℃）η：水泵在设计工作点效率《公建节能》5.3.274 热量与水量转换公式3600tρ•••=△PCLQ Q：制冷量（kw） L：水流量（m3/h）C P：水的比热4.18[kJ/（kg·℃）]△t：温差（℃）ρ：水的密度，1000（kg/m3）5热量与风量转换公式（全热）3600ρh••=△LQ Q：制冷量（kw） L：风量（m3/h）△h：焓差（kJ/kg）ρ：空气密度，1.2（kg/m3）6热量与风量转换公式（显热）：3600ρt•••=△PCLQ Q：制冷量（kw） L：风量（m3/h）C P：空气比热1.01[kJ/（kg·℃）]△t：温差（℃）ρ：空气密度，1.2（kg/m3）7 除湿量与风量转换公式：1000ρd••=△LW W：除湿量（kg/h） L：风量（m3/h）△d：湿度差（g/kg）ρ：空气密度，1.2（kg/m3）8 围护结构传热系数wknRRKα1111λ0++•∑+==λαδαK：围护结构传热系数[W/（m2/K）]R0：围护结构传热阻[（m2/K）/ W]δ：材料厚度（m）αλ：材料导热系数修正系数λ：导热系数[W/（m/K）]《三教》P29 围护结构的最小传热阻nymin,0t)-(α•=△wnttaR墙门min,0min,00.6≥RRR0,min：围护结构最小传热阻[（m2/K）/W]a：温差修正系数△t y：室内计算温度与围护结构内表面温度允许温差（℃）αn：内表面换热系数[W/（m2/K）]《三教》P410 保温材料的允许重量湿度增量][10ωδρ△•••=nC CBA＜-[△ω]：保温材料重量湿度允许增量ρ：保温材料干密度（kg/m3）δn：保温材料厚度（m）《三教》P811 建筑物体形系数建筑物外表面积和外表面积所包围的体积之比《三教》P812 各个朝向窗墙面积比不同朝向外墙面上的窗、阳台门及幕墙的透明部分的总面积与所在朝向外强面的总面积（包括透明部分）《三教》P813 围护结构基本耗热量t△KFQ=Q：围护结构基本耗热量（w）F：围护结构面积（m2）K：围护结构传热系数[W/（m2/K）]《三教》P1414 燃气红外线辐射供暖热负荷RQQf+=1)-(ηwshttCAQR=21ηηεη••=Ah~ε2Q f：燃气红外线辐射供暖热负荷（W）Q：围护结构热负荷（W）C：常数[11W/（m2/K）]《三教》P5115 平行送风射流的有效作用长度hxAaX=l0.7H≥h：hxAaX7.0l0.5H≥h=：HBA•=hlx：一股射流的有效作用长度（m）X：射流作用距离的无因次数a：送风口的紊流系数A h：每股射流作用的车间横截面积（m2）《三教》P6216 暖风机台数ηn d •=Q Q51--0d pj n pj t t t Q Q = η：有效散热系数 Q ：建筑物供暖热负荷（W ） Q d ：暖风机实际散热量（W ） Q 0：进风15℃际散热量（W ）《三教》P6717低压蒸汽系统水力计算la）（△2000-p p m =△p m ：单位长度摩擦阻力损失（Pa/m ） P ：起始压力（Pa ） l ：供汽管道最大长度（m ）a ：摩擦压力占压力损失百分数，0.6《三教》P7818散热器散热面积4321ββββ)-(n pj t t K Q F =b b )-(α)t (αn pj t t K ==△F ：散热器散热面积（m 2）Q ：房间供暖热负荷（W ） K ：散热器传热系数[W/（m 2/K ）] 《三教》P8619换热器传热面积pjt △••=B K Q F ba b a pj t t lnt -t t △△△△△= 21α1λδα11++=KB ：水垢系数 K ：换热器传热系数[W/（m 2/K ）]《三教》P10520流体压损与阻力热性系数及流量关系2G S P •=△△P ：压降（Pa ） G ：水流量（m 3/h ） S ：阻力数[Pa/（m 3/h ）2] 《三教》P13721既有建筑节能改造 1-211、1-23321锅炉房煤粉仓防爆门面积 1-223《锅炉》5.1.8-421锅炉房燃烧空气量 1-22922锅炉房设计容量及最小锅炉容量 1-234《09技术》8.6.6-223低温热水地面辐射供暖散热量计算1-237《辐射》A.2.1空调序号名称公式内容重点历年备注1 湿空气焓值）（t84.12500dt01.1h++=h：湿空气焓值（kJ/kg干空气）t：干球温度（℃）d：含湿量（kg/kg干空气）《三教》P3412 析湿系数（换热扩大系数））（21p21t-th-h•=Cξh1、t1：空气初状态时比焓和温度h2、t2：空气重状态时比焓和温度《三教》P4013 热交换效率系数（表冷器）11211t-tt-tw=εt1、t2：处理前后空气干球温度（℃）t w1：冷水初温（℃）《三教》P4054 接触系数（表冷器）31212t-tt-tε=t3：表冷器在理想工作条件下（接触时间充分）空气终状态的干球温度（℃）《三教》P4055 饱和效率（加湿器）%100--×=饱和空气湿球温度加湿前空气干球温度加湿后空气干球温度加湿前空气干球温度饱和效率《三教》P4086 显热交换效率（全热交换器）%100t-tt-t3121t×=ηt1：室外进风干球温度（℃）t2：送风干球温度（℃）t3：室内干球温度（℃）《三教》P5597 湿交换效率（全热交换器）%100d-dd-dη3121w×=d1：室外进风含湿量（g/kg）d2：送风含湿量（g/kg）d3：室内含湿量（g/kg）《三教》P5598 全热交换效率（全热交换器）%100h-hh-hη3121h×=h1：室外进风焓值（kJ/kg）h2：送风焓值（kJ/kg）h3：室内焓值（kJ/kg）《三教》P55924蒸汽溴化锂吸收式制冷机组1-241《公建》9 轴心温差计算145.0x35.0TTt--txn0+==dttnxα△△t x：主体段内射程x处轴心点温度（℃）t0：射流出口温度（℃）t n：周围空气温度（室内温度）（℃）x：主体段内射程xα：送风口紊流系数d0：送风口直径或当量直径（m）当量直径πab4d=《三教》P42410 阿基米德数nnr TvttgdA2)-(=g：重力加速度（m/s2）t0：射流出口温度（℃）t n：周围空气温度（室内温度）（℃）T n：射流周围空气温度（K）v n：射流出口速度（m/s）d0：送风口直径或水力直径（m）水力直径)(2ab4d0ba+=《三教》P42511 串联过滤器效率)E-1()E-1)(E-1(-1n21•••=TE《三教》P45612 均匀分布计算换气次数s-60NNaGn××=G：室内单位容积发尘量[pc/（min*m3）]N：洁净等级对应含尘浓度限值（pc/m3）N s：送风含尘浓度（pc/m3）a：安全系数，取0.4~0.8《三教》P46013 洁净室室外压差2v2ρCP=P：迎风面压力（Pa）v：迎面风速（m/s）ρ：空气密度（kg/m3）C：风压系数（0.9）《三教》P46329 摩擦压力损失2vld2mρλ=P△△P m：摩擦压力损失（Pa）λ：摩擦系数d：管道内径（m）l：管道长度（m）v：流体在管道内流速（m/s）ρ：流体密度（kg/m3）《三教》P49014 水系统压力计算（水泵运行时）水泵吸入口前：该点静水高度减去定压点至该点压损水泵出口：水泵扬程与该点静水高度减去定压点至该点压损《三教》P49115 冷水机组组合方式rQQ/minx=RQQx/d=dminx/-QQQn）（=Q x：小机组设计制冷容量Q d：单台大机组设计制冷容量n：大机组安装台数Q min：建筑设计最小冷负荷Q max：建筑设计最大冷负荷《三教》P50116 声功率叠加附加值* 《三教》P53717 振动设备的扰动频率60nf=f：振动设备扰动频率（Hz）n：设备转速（r/min）《三教》P54518 保温防结露厚度b21bm t-tt-t63.11δ×=λλ：保温材料导热热阻[W/（m*K）]t1：管道内介质温度（℃）t2：管外空气干球温度（℃）t b：管外空气露点温度（℃）《三教》P54619 保温防结露厚度2wb1wm21α1t-tα1λδt-t=+t1、t2：管外、管内温度（℃）t b：管外露点温度（℃）λ：保温材料导热热阻[W/（m*K）]αw：外表面换热系数[W/（m2/K）]δm：材料厚度（m）《三教》P54620 空调系统新风量ZXXY-1+=Y：修正后新风量在送风量中比例X：修正前新风量在送风量中比例Z：最大房间新风比《公建节能》5.3.721 热湿比)/(dhkgkJ△△=εskgkw/《三教》P34322 热回收机组制冷量23 新风量计算：正压与排风24 地源热泵热量 水泵释放热量输送过程失热量）（空调分区冷负荷最大释热量∑+∑++×∑=]/11[EER水泵释放热量输送过程失热量）（空调分区冷负荷最大吸热量∑-∑]/1-1[∑+×=COP《地源热泵》 4.3.3 25人员新风量出现最多认识持续时间少于3h 的房间，所需新风量按平均人数确定，且不少于最多认识的1/2《公建节能》3.0.226 水泵温升ss η0023.01023600HW 860t HW =ו×=η△△t ：水泵温升（℃） H ：水泵扬程（m ）W ：水泵流量（kg/h ） ηs ：水泵效率《红皮书》P149927 通风机温升2112ηηη0008.0L η2.1013.1ηη3600HL 6.3t ••=•×••×=H △ △t ：通风机温升（℃） L ：风量（m 3/h ） H ：风压（Pa ）η：电动机安装位置修正系数 η1：通风机全压效率 η2：电动机效率（0.8~0.9）η：电动机安装在输送气流内取1，安装在气流外η=η2《红皮书》P149828洁净浓度29 焓湿图新风比30地源热泵回填材料热阻)ln(21b e b bd d R πλ= 0n d de =R b ：钻孔灌浆回填材料热阻[（m/K ）/W] λb ：灌浆材料导热系数[W/（m/K ）] d b ：钻孔直径（m ） d e ：U 形管当量直径（m ） d 0：U 形管外径（m ）n ：单U 取2，双U 取4《地源热泵》B.0.1通风序号名称公式内容重点历年备注1稳定状态全面通风量2y -y x •=K LL ：稳定状态全面通风量（m 3/s ）x ：有害物散发量（g/s ）y 2：经过时间室内空气中有害物浓度（g/m 3） y 0：送风空气中有害物浓度（g/m 3） K ：安全系数《三教》P1712消除余热通风量)-(0t t C QG p =G ：通风量（kg/s ） Q ：制冷量（kJ/s ）C ：空气比热1.01[kJ/（kg ·℃）]《三教》P1723消除余湿通风量-d d W G p =G ：通风量（kg/s ） W ：余湿量（g/s ）d p ：排出空气含湿量（g/kg ） d 0：进入空气含湿量（g/kg ）《三教》P1724 风量平衡jp zp jj G G G G zj +=+自然进风+机械进风=自然排风+机械排风（kg/s ）《三教》P1735 热量平衡)-(ρρρ∑n s n xh w w zj jj jj jj f n n p h t t cL t cL t cL Q t cL Q +++∑=+ρ热负荷+排风=放热+机械进风+自然进风+循环送风10、12、《三教》P1736通过窗孔通风量ρμρp 2△F L G =•= ξ1μ=G ：通过窗孔通风量（kg/s ） μ：窗孔流量系数 △p ：窗孔两侧压差（Pa ） F ：窗孔面积（m 2）《三教》P1767 热压差 ）（△△n w a b -gh p -p ρρ=△p a ：窗孔内压力（Pa ） △p b ：窗孔外压力（Pa ）《三教》P1778空气动力阴影区最大高度 A H 3.0c ≈A ：建筑物迎风面面积（m 2）《三教》P1789自然通风车间平均温度2t -t t p n np =t n ：室内工作区温度（℃）t p ：上部窗孔的排风温度（℃）《三教》P17910 窗孔面积与高度公式122bahhFF=）（F a：进风窗孔面积（m2）F b：排风窗孔面积（m2）h1：进风窗孔至中和面距离（m）h2：排风窗孔至中和面距离（m）《三教》P18011 自然通风排风温度（温度梯度法））（2-attnph+=a：温度梯度（℃/m）h：排风天窗中心距地面高度（m）《三教》P18112 自然通风排风温度（有效热量系数法）m/)t-t(ttwnwp+=321mmmm••=m：有效热量系数m1：热源占地面积与地板面积比值确定m2：根据热源高度确定m3：根据热源辐射散热量和总散热量之比确定《三教》P18113 筒形风帽直径dlAL/02.02.1d28272+∑+•=ξL：单个风帽排风量（m3/h）d：风帽直径（m）l：竖风道或风帽连接管的长度（m）A：压差修正系数∑ξ：风帽前风管局部阻力之和，无风管取0.5《三教》P18514 密闭罩排风量4321LLLLL+++=L1：物料下落带入罩内诱导空气量L2：从孔口或不严密缝隙处吸入的空气量L3：因工艺需要鼓入罩内的空气量L4：生产过程中受热空气膨胀或水分蒸发而增加的空气量《三教》P18815 通风柜排风量β••+=FLL v1L1：柜内污染气体发生量（m3/s）v：工作孔的控制风速（m/s）F：工作孔或缝隙的面积（m2）β：安全系数，1.1~1.2送风量为排风量70~75%《三教》P18916 工作台上排风罩排风量xvFL）（+=2x5L：工作台上排风罩排风量（m3/s）F：实际排风罩的罩口面积（m2）v x：控制点处吸入速度（m/s）v x：查图2.4-15《三教》P19317 接受式排风罩*《三教》P19718 除尘效率%100/12×=G G η )η-1()η-1)(η-1(-1ηn 21t •••= G 1：进入除尘器的粉尘量（g/s ） G 2：除尘器除下的粉尘量（g/s ）《三教》P20419 分级效率%100/ηj c c ×=S S △△△S c ：除尘器捕集的粉尘量（g/s ） △S j ：进入除尘器的粉尘量（g/s ）《三教》P20520静电除尘器除尘效率)LA exp(--0.1ηe ω=A ：集尘极板总面积（m 2） L ：除尘器处理风量（m 3/s ） ωe ：电除尘器有效驱进速度（m/s ）《三教》P22321 电场风速 FL =vL ：除尘器处理风量（m 3/s ） F ：电除尘器横断面积（m 2）《三教》P22422 有害气体体积浓度与质量浓度公式4.22M C Y •=Y ：质量浓度（mg/m 3） C ：体积浓度（ppm=mL/m 3） M ：气体分子的克摩尔数1‰=0.1%=1000ppm《三教》P22923 风机功率公式3600py L N =N y ：通风机有效功率（W ） L ：风量（m 3/h ） p ：风压（Pa ）《三教》P26524风机配用电机功率K L N •••=m3600pηηN ：轴功率（通风机输入功率）（W ） η：全压效率 ηm ：通风机机械效率 K ：电机容量安全系数《三教》P26625 空气密度换算3.101t 273273293.1B•+•=ρ t ：实际空气温度（℃） B ：实际大气压力（KPa ）《三教》P27026 排风罩流量'p 2μj F L ρ= ''11μj d p p =∑+=ξL ：排风罩流量（m 3/s ）p d ’：动压（Pa ） p j ’：静压（Pa ）《三教》P28327 汽车库通风量1y -y GL =L ：车库所需排风量（m 3/h ） G ：车库内排放CO 的量（mg/h ） y 1：车库内CO 允许浓度（30mg/m 3）《三教》P335y0：室外大气CO浓度（2.0~3.0mg/m3）28 有毒物质容许浓度《化学有害》4.129 最高允许排放速率《大气污染》B330 时间加权平均浓度《化学有害》A.331 时间加权平均浓度11、《化学有害》表4.2/附录A31 滤毒通风量《人防》5.2.732 机械加压送风量（压差法）360025.1827.0/1y××××=NPAL△L y：压差法加压送风量（m3/h）A：门窗缝隙的计算漏风量总面积（m2）△P：门缝两侧压差值（Pa）N：门缝取2，窗缝取1.6△P：防烟楼梯40~50Pa，前室30~25Pa 《建规》9.3.232 机械加压送风量（流速法）3600)1(ny×+=abFvL L y：流速法加压送风量（m3/h）F：一樘门开启面积（m2）v：开启门洞处平均风速（0.6~1.0m/s）a：背压系数（0.6~1.0）b：漏风附加率（0.1~0.2）n：同时开启时数量，多层取2，高层取3《建规》9.3.233 活性炭计算装碳量=有害气体流量×质量浓度×吸附效率×时间/平衡吸收质量装碳量（kg）有害气体流量（m3/h）质量浓度（mg/m3）吸附效率（%）时间（h）平衡吸收率（kg/kg）制冷序号名称公式内容重点历年备注1理论制冷系数124100th --h h hh w q P th th ===φε《三教》P5732双级压缩理论制冷系数 )-()-()-(φφε3421218112th 1th 00th h h M h h M h h M P P P R R R th +=+==《三教》P5783闪发中等器分离器中间压力 2/10m )(P P P k •=P m ：中间压力 P k ：冷凝压力 P 0：蒸发压力《三教》P5754双级压缩最佳中间温度 ℃佳3.06.0t 4.0t 0k ++=tt k ：冷凝温度 t 0：蒸发温度《三教》P5795制冷系数与制热系数1εφε0h h +=+==PpP φ ε：制冷系数 εh ：制热系数 φ0：制冷量 φh ：制热量 成立条件：工况条件完全相同《三教》P5796 实际输气量）容积制冷量（）机组制冷量（3/kw m KJ V R =V R ：实际输气量（m 3/s ）《三教》P6057理论输气量（活塞式制冷压缩机）SnZ D V h 2240π=V h ：理论输气量（m 3/s ）D ：气缸直径（m ） S ：活塞行程（m ） n ：曲轴转速（r/min ） Z ：气缸数《三教》P6058 耗功率*《三教》P6079空调机组冬季修正21q K K h =φφh ：机组制热量（kw ） q ：产品样本制热量（kw ）K 1：根据室外空调计算干球温度修正系数 K 2：化霜修正系数样本制热量名义工况：室外干球温度7℃，湿球温度6℃化霜修正系数：每小时1次0.9，每小时2次0.811、12、《三教》P62210 热力系数（溴化锂）gφφξ=ξ：热力系数φ0：吸收式制冷机获得的制冷量（kw）φg：吸收式制冷机消耗的热量（kw）《三教》P63711 最大热力系数（溴化锂）cgeTTTTTTηεcegmax)-()-(ξ==ξmax：最大热力系数T g：发生器中热媒温度（K）T0：蒸发器中被冷却物温度（K）T e：环境温度（K）εc：工作在T0和T e之间的制冷系数ηc: 工作在T e和T g之间的热效率《三教》P64011 热力完善度（溴化锂）m axdξξη=《三教》P64012 循环倍率（溴化锂）wssmmfξ-ξ73ξ==473mmm+=m3：流入发生器的稀溶液流量m7：发生器中制冷剂水蒸气流量m4：饱和浓溶液流量《三教》P64012 放气范围（溴化锂）wsξ-ξξ=△ξ3/ξw：稀溶液浓度ξ4/ξs：饱和溶液浓度《三教》P64013 直燃型溴化锂机组性能能系数pCOPg+=φφ0pCOPghh+=φφCOP0：制冷性能系数 COP h：制热性能系数φ0：制冷量φh：制热量φg：加热源耗热量 P：消耗电功率《三教》P64614 部分负荷蓄冰有效容量cfiqcnQ••=sfii ic cnnqq•+=∑=2241Q s：蓄冰装置有效容量（kwh）q i：建筑物逐时冷负荷（kw）n i：夜间制冷机制冰工况运行小时数（h）n2：白天制冷机空调工况运行小时数（h）c f：制冷机制冰时能力变化率《三教》P68515 水蓄冷贮槽容积t163.1s△•••=ηPQVV：所需贮槽容积（m3）Q s：设计日所需制冷量（kwh）P：容积率，1.08~1.30η：蓄冷槽效率△t：蓄冷槽可利用进出水温（5~8℃）《三教》P68616吊轨冷却间冷加工能力)24()1000lg (d τ•=GG d ：设有吊轨的冷却间每日冷加工能力（t ） l ：冷间内吊轨的有效总长度（m ） g ：吊轨单位长度净载货重量（kg/m ） τ：冷间货物冷加工时间（h ）《三教》P71017 冷凝器热负荷e c Q Q φ=Q c ：冷凝器的热负荷（kw ）Q e ：压缩机在计算工况下的制冷量（kw ） φ：冷凝器负荷系数《三教》P73318冷凝器传热面积lq Q K Q A cm c =•=θ△A ：传热面积（m 2）Q c ：冷凝器热负荷（w ） K ：冷凝器传热系数[w/（m 2*K ）] △θm ：对数平均温差（K ） q l ：冷凝器热流密度（w/m 2）《三教》P73419。
单位风量耗功率WS

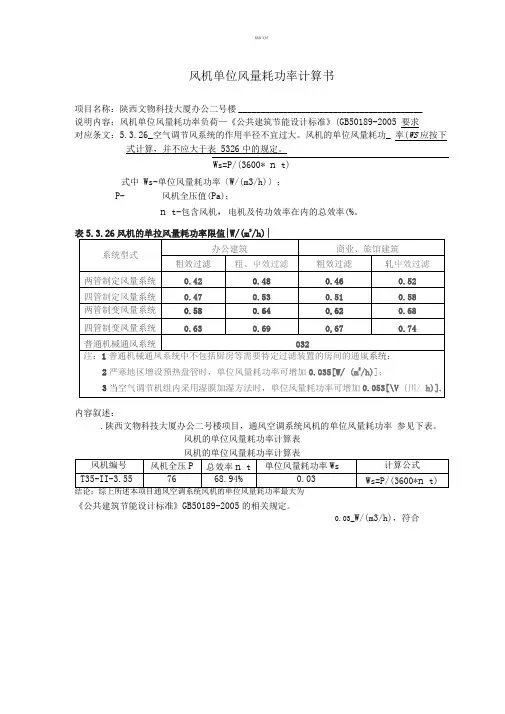

风机单位风量耗功率计算书
项目名称：陕西文物科技大厦办公二号楼_________________________________________
说明内容：风机单位风量耗功率负荷—《公共建筑节能设计标准》(GB50189-2005 要求
对应条文：5.3.26_空气调节风系统的作用半径不宜过大。
风机的单位风量耗功_ 率(WS应按下式计算，并不应大于表5326中的规定。
Ws=P/(3600* n t)
式中Ws-单位风量耗功率〔W/(m3/h)〕；
P- 风机全压值(Pa)；
n t-包含风机，电机及传功效率在内的总效率(%。
表风机的单拉风量耗功率限值3
内容叙述：
.陕西文物科技大厦办公二号楼项目，通风空调系统风机的单位风量耗功率参见下表。
风机的单位风量耗功率计算表
《公共建筑节能设计标准》GB50189-2005的相关规定。
0.03_W/(m3/h)，符合
欢迎您的下载，
资料仅供参考!
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
风机耗功率WS值计算
压强 P TEF-01~02-01~02 TEF-01-03、TEF02-03~06 WEF-01-01 WEF-01-02~03 E/MF-01-01 MAF-01-01 EF-RF-01 EF-RF-02~04 EF-RF-05 EF-RF-06 房间通风器 房间通风器 壁式排气扇 壁式排气扇 轴流风机 轴流风机 壁式轴流风机 壁式轴流风机 壁式轴流风机 壁式轴流风机 29 150 180 50 215 176 63 121 147 73 风机效率 ηf 0.8 0.8 0.8 0.65 0.65 0.65 0.65 0.65 0.65 0.65 电机及传动 风机单位ห้องสมุดไป่ตู้ 效率 量耗功率 η cd 0.855 0.855 0.855 0.855 0.855 0.855 0.855 0.855 0.855 0.855 Ws 0.012 0.061 0.073 0.025 0.107 0.088 0.031 0.060 0.073 0.036 机械通风系统 商业酒店建筑全空气系统 商业酒店建筑全空气系统 办公建筑定风量系统 办公建筑定风量系统 办公建筑定风量系统 办公建筑定风量系统 办公建筑定风量系统 办公建筑定风量系统 办公建筑定风量系统 0.270 0.300 0.300 0.270 0.270 0.270 0.270 0.270 0.270 0.270 是否满 足要求 是 是 是 是 是 是 是 是 是 是
设备位号
风机型式
系统形式
耗功率限值

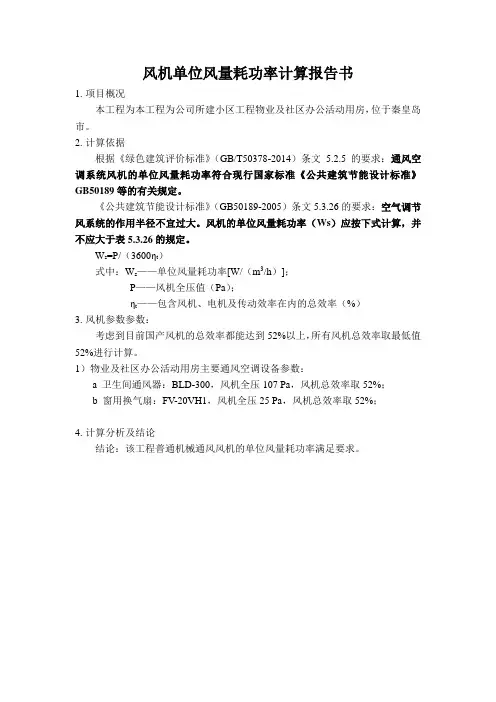

物业及社区办公活动用房风机单位风量耗功率计算书
风机单位风量耗功率计算报告书
1.项目概况
本工程为本工程为公司所建小区工程物业及社区办公活动用房，位于秦皇岛市。
2.计算依据
根据《绿色建筑评价标准》（GB/T50378-2014）条文5.2.5的要求：通风空调系统风机的单位风量耗功率符合现行国家标准《公共建筑节能设计标准》GB50189等的有关规定。
《公共建筑节能设计标准》（GB50189-2005）条文5.3.26的要求：空气调节风系统的作用半径不宜过大。
风机的单位风量耗功率（Ws）应按下式计算，并不应大于表5.3.26的规定。
W s=P/（3600ηt）
式中：W s——单位风量耗功率[W/（m3/h）]；
P——风机全压值（Pa）；
ηt——包含风机、电机及传动效率在内的总效率（%）
3.风机参数参数：
考虑到目前国产风机的总效率都能达到52%以上，所有风机总效率取最低值52%进行计算。
1）物业及社区办公活动用房主要通风空调设备参数：
a 卫生间通风器：BLD-300，风机全压107 Pa，风机总效率取52%；
b 窗用换气扇：FV-20VH1，风机全压25 Pa，风机总效率取52%；
4.计算分析及结论
结论：该工程普通机械通风风机的单位风量耗功率满足要求。
风机功率计算方法
风机功率计算方法
1风机功率计算原理
风机功率的计算是通过对它的能量传输进行简单的计算，来把风机的风速和风量换算成一定的功率结果。
一般而言，风机功率的计算公式大致可以表示为：风机功率=风量*风压*比功率。
以Pa为单位的风压就可以根据上面公式把它算作千牛米。
2计算公式
具体来说，把风量（Q）以立方米/秒记做单位，把风压（P）以Pa 记做单位，则风机功率可表示为：
P=Q*η*Δh；
其中，P为风机功率，Q为风速，η为效率，Δh为风压损失。
3功率计算步骤
1.根据实际操作情况，测量风机的流量（Q）和风压（P）；
2.对风机进行效率测定，测定值为η；
3.风压损失计算，测定值为Δh；
4.根据计算公式计算风机功率P；
5.将计算结果直接用于风机效率等其它方面的参数调节。
4功率计算案例
以一台功率190千瓦的四叶轮风机为例，假设其实际操作条件下测定的流量为10米立方秒/秒，风压损失Δh为25000n/M2，风机效率η为0.875。
那么此时风机功率计算公式将变为：
190=10*0.875*25000，也就是风机的实际功率P=190千瓦。
从上面的风机功率的计算方法中可以看出，风机功率计算是通过对它的能量传输进行简单的计算，来把风机的风速和风量换算成一定的功率结果，并依照实际测量值，计算出风机的功率大小等信息。
而风机功率计算的具体过程也很容易理解，先测量出实际风压、风量和风机效率，然后按运算公式计算出来。
只需循环操作上述几个步骤，就可以计算出每个风机的功率大小，从而更好地应用在实践中。
风机单位风量耗功率计算书
风机单位风量耗功率计算书
风机单位风量（Q）：风机在单位时间内所能输送的风量，通常以立方米/小时（m³/h）或立方英尺/分钟（CFM）为单位。
风机单位风量耗功率（P）：风机在输送单位风量时所消耗的功率，通常以千瓦（kW）或马力（HP）为单位。
计算步骤：
1. 确定所需风量（Q）：根据具体应用需求确定所需的风量，单位为m³/h或CFM。
2. 确定所用风机的效率（η）：风机的效率是指风机在输送风量时的能量转换效率，通常以百分比表示。
3. 确定风机所需功率（P）：根据所需风量（Q）和风机效率（η），使用下述公式计算风机所需功率：
P = (Q * ΔP) / (3.6 * η)
其中，ΔP为所需风量经过风机产生的静压，单位为帕斯卡（Pa）。
注：若风机效率（η）以分数形式给出，应将其转化为小数形式进行计算。
4. 若所给出的单位风量为CFM，则需将其转化为m³/h进行计算，可使用以下转换公式：
Q(m³/h) = Q(CFM) * (0.471947)
以上为计算单位风量耗功率的基本步骤，具体计算可根据实际情况进行调整。
同时，根据不同类型和规格的风机，其耗功率计算方法可能有所差异，建议参考具体的风机产品说明书或咨询专业工程师进行准确计算。
风机电机功率计算方法
选用的电机功率：N=（Q/3600）*P/（1000*η）*K其中风量Q单位为m3/h，全压P单位为Pa，功率N单位为kW，η风机全压效率(按风机相关标准，全压效率不得低于0.7,实际估算效率可取小些,也可以取0.6,小风机取小值,大风机取大值)， K为电机容量系数,参见下表。
1、离心风机2、轴流风机：1.05-1.1，小功率取大值，大功率取小值。
选用的电机功率N=（Q/3600）*P/（1000*η）*K风机的功率P（KW）计算公式为P=Q*p/（3600*1000*η0* η1）Q—风量，m3/h；p—风机的全风压，Pa；η0—风机的内效率，一般取0.75~0.85，小风机取低值、大风机取高值。
η1—机械效率：1、风机与电机直联取1；2、联轴器联接取0.95~0.98；3、用三角皮带联接取0.9~0.95；4、用平皮带传动取0.85。
如何计算电机的电流：I=（电机功率/电压）*c功率单位为KW电压单位：KVC：0.76（功率因数0.85和功率效率0.9乘积）解释一下风机轴功率计算公式：N=QP/1000*3600*0.8*0.98Q是流量，单位为m3/h，p是全风压，单位为Pa(N/m2)。
注意：功率的基本单位是W，在动力学中，W=N.m/s。
QP的单位为N.m/h=W*3600。
风机轴功率一般用kW表示。
1000是将W换算为kW。
3600将小时换算为秒。
上述计算获取的是风机本身的输出功率，风机轴功率是指风机的输入功率，也等于电机的输出功率。
风机输出功率除以转换效率就是风机的轴功率。
0.8是风机内效率估计值。
0.98是机械效率估计值。
版权声明: 本内容转自网络，版权归原作者所有，因无法获得原始出处无法标明来源敬请谅解，如有侵犯到您的合法权益，请及时在文章后留言说明，我们将尽快处理，对可能产生的任何影响我们均不承担责任，并且也不代表制冷世界的观点和立场。
风机电机功率计算方法
风机电机功率计算方法选用的电机功率：N=（Q/3600）*P/（1000*η）*K其中风量Q单位为m3/h，全压P单位为Pa，功率N单位为kW，η风机全压效率(按风机相关标准，全压效率不得低于0.7,实际估算效率可取小些,也可以取0.6,小风机取小值,大风机取大值)， K为电机容量系数,参见下表。
1、离心风机2、轴流风机：1.05-1.1，小功率取大值，大功率取小值。
选用的电机功率N=（Q/3600）*P/（1000*η）*K风机的功率P（KW）计算公式为P=Q*p/（3600*1000*η0* η1）Q—风量，m3/h；p—风机的全风压，Pa；η0—风机的内效率，一般取0.75~0.85，小风机取低值、大风机取高值。
η1—机械效率：1、风机与电机直联取1；2、联轴器联接取0.95~0.98；3、用三角皮带联接取0.9~0.95；4、用平皮带传动取0.85。
如何计算电机的电流：I=（电机功率/电压）*c功率单位为KW电压单位：KVC：0.76（功率因数0.85和功率效率0.9乘积）解释一下风机轴功率计算公式：N=QP/1000*3600*0.8*0.98Q是流量，单位为m3/h，p是全风压，单位为Pa(N/m2)。
注意：功率的基本单位是W，在动力学中，W=N.m/s。
QP的单位为N.m/h=W*3600。
风机轴功率一般用kW表示。
1000是将W换算为kW。
3600将小时换算为秒。
上述计算获取的是风机本身的输出功率，风机轴功率是指风机的输入功率，也等于电机的输出功率。
风机输出功率除以转换效率就是风机的轴功率。
0.8是风机内效率估计值。
0.98是机械效率估计值。
版权声明: 本内容转自网络，版权归原作者所有，因无法获得原始出处无法标明来源敬请谅解，如有侵犯到您的合法权益，请及时在文章后留言说明，我们将尽快处理，对可能产生的任何影响我们均不承担责任，并且也不代表制冷世界的观点和立场。
风机单位风量耗功率和冷热水输送能效比计算书
