2DPSK 调制原理框图
基带信号
差分变换
反相器
载波输入
选相开关
已调信号
数字信息(绝对码)
0
0
1
1
1
0
0
1
PSK波形
DPSK波形
相对码
0
0
0
1
0
1
1
1
0
极性比较法和相位比较法解调框图
• 我们知道,2PSK存在 “倒π”现象,因此, 实际中一般不采用2PSK方式,而采用差分 移相(2DPSK)方式。 • 2DPSK方式即是利用前后相邻码元的相对 载波相位值去表示数字信息的一种方式。 • 可以采用极性比较法对2DPSK信号进行解 调。
Cdma系统发射机框图
SIGN1 置位
信号 发生器1
SIGN1
扩频1
S1-KP
PSK 调制器1
PSK1 第一路
GOLD1 GOLD1 置位 GOLD序列 发生器1 TX-CW (10.7M) 加法器 功放 TX
SIGN2 置位
信号 发生器2
SIGN2
扩频2
S2-KP
PSK 调制器2
PSK2 第二路
线性移位寄存器
• Gold序列是m序列的复合码,它是由两个码长相等、码时 钟速率相同的m序列优选对模二和构成的。其中m序列优 选对是指在m序列集中,其互相关函数最大值的绝对值最 接近或达到互相关值下限(最小值)的一对m序列。这里 我们定义优选对为:设A是对应于n级本原多项式f(x)所 产生的m序列,B是对应于n级本原多项式g(x)所产生的 m序列,当他们的互相关函数满足:
• 采用扩频码序列调制的方式来展宽信号频 谱。由信号理论知道,脉冲信号宽度越窄, 其频谱就越宽,信号的频带宽度和脉冲宽 度近似成反比,因此,越窄的脉冲序列被 所传信息调制,则可产生很宽频带的信号。 扩频码序列就是很窄的脉冲序列
扩频技术
• 直接序列扩频CDMA(DS-CDMA):用待 传信息信号与高速率的伪随机码序列相后, 去控制射频信号的某个参量而扩展频谱。 • 常用的伪随机序列有m序列和Gold序列。 • m 序列 是最长线性移位寄存器序列的简称。 它是由多级移位寄存器或其他延迟元件通过 线性反馈产生的最长的码序列。
• 在科斯塔斯环环路中,误差信号V7是由低 通滤波器及两路相乘提供的。压控振荡器 输出信号直接供给一路相乘器,供给另一 路的则是压控振荡器输出经90o移相后的信 号。两路相乘器的输出均包含有调制信号, 两者相乘以后可以消除调制信号的影响, 经环路滤波器得到仅与压控振荡器输出和 理想载波之间相位差有关的控制电压,从 而准确地对压控振荡器进行调整,恢复出 原始的载波信号。
1 n2 R a ,b ( k ) 2 n 2 1 2 1 2
n为奇数 n为偶数,n不是4的整数倍数
串联型和并联型序列发生器
x1 x2 x3 x4 x5 x6 x7 x8 x9 x10 x11 x12
x 1 x 2 x3 x 4 x 5 x6 f(x)=1+x+x6 g(x)=1+x+x2+x5+x6 x 1 x 2 x3 x 4 x 5 x6
• 信号频谱被展宽了。在常规通信中,为了 提高频率利用率,通常都是采用大体相当 带宽的信号来传输信息,即在无线电通信 中射频信号的带宽和所传信息的带宽是属 于同一个数量级的,但扩频通信的信号带 宽与信息带宽之比则高达100~1000,属于 宽带通信,原因是为了提高通信的抗干扰 能力,这是扩频通信的基本思想和理论依 据。
直接序列扩频
信息码元 相乘 调制 信道 相乘 解调
信息码元
PN码
本振
PN码
相干 载波
实验四 载波提取实验
• •

观察科斯塔斯环提取相干载波的过程。 观察相干载波相位模糊现象,并做分析。
当采用同步解调或相干检测时,接收端需要提 供一个与发射端调制载波同频同相的相干载波。 这个相干载波的获取就称为载波提取,或称为 载波同步。 提取载波的方法一般分为两类:
PN码的跟踪原理
(t )
BPF 包络检波
(t )
BPF 包络检波
+ ∑ - 环路滤波
PN码 发生器
压控 时钟
实验三 扩频与解扩实验
• • • 观察基带信号扩频前后波形(频谱)。 观察扩频前后PSK调制的波形(频谱)。 扩展频谱通信系统是指将待传输信息的频谱用某 个特定的扩频函数扩展后成为宽频带信号,送入 信道中传输。在接收端利用相应手段将信号解压 缩,从而获取传输信息的通信系统。也就是说在 传输同样信息时所需的射频带宽,远比我们已熟 知的各种调制方式要求的带宽要宽得多。扩频带 宽至少是信息带宽的几十倍甚至几万倍。信息不 再是决定调制信号带宽的一个重要因素,其调制 信号的带宽主要由扩频函数来决定。
七位巴克码的自相关函数和七位巴克码识别器
R(j) 7
输出
判 5

3


-7 -5
1 -3 -1
0
1 - 1
3
5
7
j 0 1 0 1 0 1 0ቤተ መጻሕፍቲ ባይዱ1 0 1 0 1 0 1
输入码 元
移动方向
实验八 纠错编码实验
• 通过比较接收机接收的编码信号在解码前后的误码率,加深对纠错 编码原理的理解。 通过观察CDMA系统中汉明编解码的过程,加深对汉明编译码原理 的理解。 在随机信道中,错码的出现是随机的,且错码之间是统计独立的。 例如,由高斯白噪声引起的错码就具有这种性质。因此,当信道中 加性干扰主要是这种噪声时,就称这种信道为随机信道。由于信息 码元序列是一种随机序列,接收端是无法预知的,也无法识别其中 有无错码。为了解决这个问题,可以由发送端的信道编码器在信息 码元序列中增加一些监督码元。这些监督码元和信码之间有一定的 关系,使接收端可以利用这种关系由信道译码器来发现或纠正可能 存在的错码。在信息码元序列中加入监督码元就称为差错控制编码 有时也称为纠错编码。不同的编码方法,有不同的检错或纠错能力, 有的编码只能检错,不能纠错。
CDMA系统原理

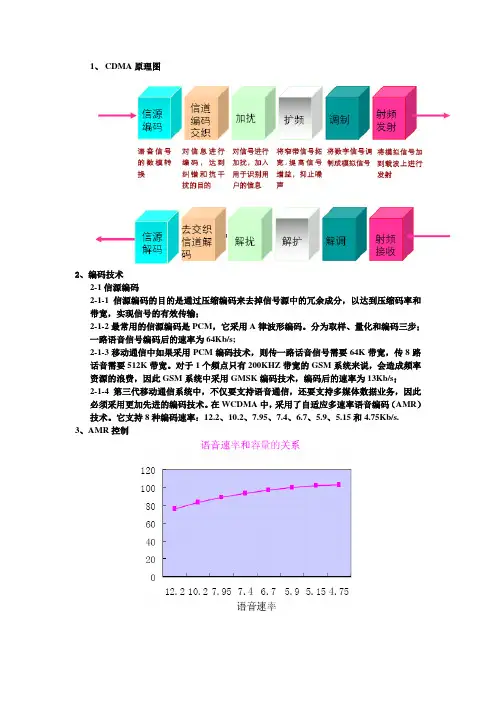

CDMA原理概述
• CDMA系统是基于码分技术(扩频技术)和 多址技术的通信系统,系统为每个用户分 配各自特定地址码。地址码之间具有相互 准正交性,从而在时间、空间和频率上都 可以重叠;将需传送的具有一定信号带宽 的信息数据,用一个带宽远大于信号带宽 的伪随机码进行调制,使原有的数据信号 的带宽被扩展,接收端进行相反的过程, 进行解扩,增强了抗干扰的能力 。
– – 一类是在发送有用信号的同时,在适当的频率位置上, 插入一个(或多个)称作导频的正弦波,接收端就由 导频提取出载波,这类方法称为插入导频法; 另一类是不专门发送导频,而在接收端直接从发送信 号中提取载波,这类方法称为直接法。

接收机载波提取电路实现框图
乘法器1 TX2 调制信号 输入 低通1 相乘1
科斯塔斯环原理框图
乘法器1
V3
低通1
V5
V1
输入已调信号 输出 压控 振荡器 环路 滤波器
V7
乘法器3
90о相移
V2 V4
乘法器2 低通2
V6
实验五 PSK调制与解调实验
• • • • 观察2PSK、2DPSK信号的波形(频谱)。 观察2PSK、2DPSK相干解调器各点波形。 2psk调制与解调 调制:2PSK信号是用载波相位的变化表征被传输 信息状态的,通常规定0相位载波和π相位载波分 别代表传1和传0 。 • 解调:2PSK调制信号先经过带通滤波器,然后调 制信号经过模拟乘法器与载波信号相乘后,去掉 了调制信号中的载波成分,再经过低通滤波器去 除高频成分,得到包含基带信号的低频信号,对 此信号进行抽样判决,就可以得到基带信号了。
直接序列扩频
信息码元 相乘 调制 信道 相乘 解调
信息码元
PN码
本振
PN码
相干 载波
实验一 GOLD序列特性实验
• 观察GOLD序列的波形(频谱)。 • 观察GOLD序列的自相关和互相关特性 m序列虽然性能优良,但同样长度的m序列个 数不多,且序列之间的互相关值并不都好。 Gold序列是m序列的复合码,它是由两个码 长相等、码时钟速率相同的m序列优选对模 二和构成的。其中m序列优选对是指在m序列 集中,其互相关函数最大值的绝对值最接近或达到 互相关值下限(最小值)的一对m序列。

位同步提取原理框图
NRZ
鉴相器
环路 滤波器
数控振荡 器NCO
位同步输出
实验七 帧同步提取实验
• • 观察帧同步码无错误时帧同步器的维持态。观察帧同步码有一位错误时帧同 步器的维持态和捕捉态。 观察帧同步器的假同步现象、漏识别现象和同步保护现象。
• 由于数字通信系统传输的是一个接一个按节拍传送的数字信号单元, 即码元,因而在接收端必须按与发送端相同的节拍进行接收,否则, 会因收发节拍不一致而导致接收性能变差。此外,为了表述消息的内 容,基带信号都是按消息内容进行编组的,因此,编组的规律在收发 之间也必须一致。在数字通信中,称节拍一致为“位同步”,称编组 一致为“帧同步”。在时分复用通信体统中,为了正确地传输信息, 必须在信息码流中插入一定数量的帧同步码,它可以是一组特定的码 组,也可以是特定宽度的脉冲,可以集中插入,也可以分散插入。集 中式插入法也称为连贯式插入法,即在每帧数据开头集中插入特定码 型的帧同步码组,这种帧同步法只适用于同步通信系统,需要位同步 信号才能实现。适合做帧同步码的特殊码组很多,对帧同步码组的要 求是它们的自相关函数尽可能尖锐,便于从随机数字信息序列中识别 出这些帧同步码组,从而准确定位一帧数据的起始时刻。
• 即GOLD序列就是很窄的脉冲序列构成的扩 频函数。 • 它能展宽信号频谱,提高通信抗干扰能力
实验二 GOLD序列的捕获与跟踪实验
• 观察滑动相关电路各点波形(频谱),理解滑动相关电路 的工作原理。 • 观察延迟锁定电路各点波形(频谱),理解延迟锁定电路 的工作原理。 • 观察扩频码的捕获和跟踪过程。 • 在扩展频谱系统中,为了使接收端能够正确恢复信码,必 须使接收端产生的解扩用的伪随机码和发送端的伪随机码 同步。伪随机码的同步一般分两步进行。第一步是搜索和 捕获伪随机码的初始相位,使与发端的码相位误差小于 1bit,这就可保证解扩后的信号通过相关器后面的窄带中 频滤波器,通常称这一步为初始同步或捕获;第二步是在 初始同步的基础上,使码相位误差进一步减小,使所建立 的同步保持下去,通常称这一步为跟踪。
GOLD2 GOLD2 置位 GOLD序列 发生器2
• 扩展频谱通信系统是指将待传输信息的频谱用某 个特定的扩频函数扩展后成为宽频带信号,送入 信道中传输。在接收端利用相应手段将信号解压 缩,从而获取传输信息的通信系统。也就是说在 传输同样信息时所需的射频带宽,远比我们已熟 知的各种调制方式要求的带宽要宽得多。扩频带 宽至少是信息带宽的几十倍甚至几万倍。信息不 再是决定调制信号带宽的一个重要因素,其调制 信号的带宽主要由扩频函数来决定。
实验六 位同步提取实验
• • • 观察数字环的失锁状态、锁定状态。 观察数字环锁定状态下位同步信号的相位抖动现象及相 位抖动大小与固有频差的关系。 观察数字环位同步器的同步保持时间与固有频差之间的 关系。 位同步也称为位定时恢复或码元同步。在任何形式的数 字通信系统中,位同步都是必不可少的,无论数字基带 传输系统还是数字频带传输系统,无论相干解调还是非 相干解调,都必须完成位同步信号的提取,即从接收信 号中设法恢复出与发端频率相同的码元时钟信号,保证 解调时在最佳时刻进行抽样判决,以消除噪声干扰所导 致的解调接收信号的失真,使接收端能以较低的错误概 率恢复出被传输的数字信息。因此,位同步信号的稳定 性直接影响到整个数字通信系统的工作性能。
COS 90о相移
COS
10.7M 滤波器
压控 振荡器
VCO
环路 滤波器
相乘3
乘法器3
低通2 乘法器2
相乘2
wc
• 本实验是采用科斯塔斯环法提取同步载波 的。 • 平方环法把调制信号通过平方律部件后, 得到一个2 w c 的频率分量。 • 若用一窄带滤波器将此频率分量滤出,再 进行二分频,就获得所需的载波。
• 在发端输入的信息先经信息调制形成数字 信号,然后由扩频码发生器产生的扩频码 序列去调制数字信号以 展宽信号的频谱。 展宽后的信号再调制到射频发送出去。 在 接收端收到的宽带射频信号,变频至中频, 然后由本地产生的与发端相同的扩频码序 列去相关解扩。再经信息解调、恢复成原 始信息输出。
• 由此可见,—般的扩频通信系统都要进行 三次调制和相应的解调。一次调制为信息 调制,二次调制为扩频调制,三次调制为 射频调制,以及相应的信息解调、解扩和 射频解调。与一般通信系统比较,扩频通 信就是多了扩频调制和解扩部分。
滑动相关捕获原理
解调 解扩 BPF 包络检波 时钟 PN码发生器 扣码 门限判决
• 实现跟踪也是利用伪随机码的相关特性实现的。 一般采用延迟锁定环来实现。当接收到的信号和 本地的PN序列达到同步以后,我们就说时间参考 已经建立。延迟锁定环是通过一非线性的反馈环 路来实现输出信号对输入信号的跟踪和同步作用。 延迟锁定技术是使本地PN序列发生器跟踪或锁定 于外来的PN序列。两个PN序列在时延上的差别 需要通过相关运算来监视:如果两个PN序列的相 位相同,则有最大的相关输出,反之如果相位不 同,则输出很小。
