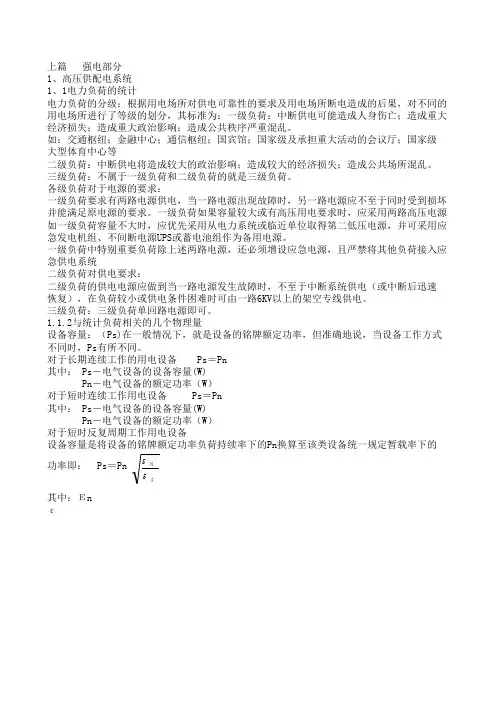

建筑电气计算书详细版

变配电室电压损失计算

取距离变配电室距离最远处回路进行计算，采用负荷矩方法：

【结论】：总线路电压损失Δu% =Δu% =Δu%（变压器）+Δu%（变压器出口升压） +Δu（线路）= -3+5-（0.153+0.220） = 1.627,符合规范要求(-5<Δu%<5)。

1#变配电室低压短路电流计算书

屋顶层排烟风机处短路电流计算：

排烟风机配电箱进线为WDZN-YJY-4X70+1X35 ，长度约40米，计算配电箱处的短路电流，同时校验断路器的灵敏度。

参考手册：《工业与民用配电设计手册》第三版:

计算单相短路电流：

线路末端单相短路电流周期量有数值Id1

Id1 = 5.84kA

校验：断路器In=40A，短路电流分断能力满足要求。且断路器短路电流整定值I3=10In，满足

Id1=5.84KA 1.3 I3=0.52KA的灵敏度校验要求。

计算变配电室配电箱APE-PD1的末端三相短路电流及热稳定性校验：条件：变配电室配电箱ATPD1进线为WDZ-YJY-4x35+1x16 ，长度约15米，排风机配电回路线缆为WDZ-BYJ-4x10-CT，长度约20米，计算配电箱处的短路电流。

求变配电室配电箱ATPD1的末端三相短路电流周期量有数值Id3：

Id3 = 14.47KA

排风机的末端三相短路电流周期量有数值Id3：

Id3 = 4.93KA

APE-PD1进线断路器选用T1N160R40F3P ， AC 50Hz ，380/415V 的条件下，额定运行短路分断能力Ics 为36kA> Id3=14.47KA ，满足规范要求。

校验变配电室配电箱ATPD1的热稳定性：

s ≥Id3*t /K=14470*02.002.0+/100=28.94mm2，故ATPD1进线选为WDZ-YJY-4x35+1x16 ；

满足热稳定要求。

校验排风机的热稳定性：

s ≥Id3*t /K=4930*02.002.0+/100=9.86mm2，故排风机进线选为WDZ-YJY-4x10 ；满足热

稳定要求。

照度计算书

工程名: 计算者: 计算时间:

参考标准：《建筑照明设计标准》/ GB50034-2013 参考手册：《照明设计手册》第二版: 计算方法：利用系数平均照度法

1.房间参数

房间类别：教室, 照度要求值:300.00LX, 功率密度不超过9.00W/m2 房间名称：

房间长度L: 8.77 m, 房间宽度B: 7.24 m, 计算高度H: 2.25 m 顶棚反射比(%)：80, 墙反射比(%)：80, 地面反射比(%)：10 室形系数RI: 1.76

2.灯具参数:

型号: TL5 HE 21W/827 , 单灯具光源数:2个 灯具光通量: 2100lm, 灯具光源功率:41.00W 镇流器类型:TL5标准型, 镇流器功率:5.00

3.其它参数:

利用系数: 0.57, 维护系数: 0.80, 照度要求: 300.00LX, 功率密度要求: 11.00W/m2

4.计算结果:

E = N ΦUK / A N = EA / (ΦUK)

其中：

Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数

计算结果:

建议灯具数: 9, 计算照度: 271.23LX

实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 414.00W

实际功率密度: 6.53W/m2, 折算功率密度: 7.22W/m2

5.校验结果:

要求平均照度:300.00LX, 实际计算平均照度:271.23LX

符合规范照度要求!

要求功率密度:9.00W/m2, 实际功率密度:6.53W/m2

符合规范节能要求!

年预计雷击次数计算书

根据《建筑物防雷设计规范》GB50057―2010的相关公式进行计算

1.已知条件:

建筑物的长度L = 78.9m

建筑物的宽度W = 39.9m

建筑物的高度H = 23.4m

当地的年平均雷暴日天数Td =24.2天/年

校正系数k = 1.0

不考虑周边建筑影响。

2.计算公式:

年预计雷击次数: N = k*Ng*Ae = 0.0760

其中: 建筑物的雷击大地的年平均密度: Ng = 0.1*Td = 0.1*24.2 = 2.4200

等效面积Ae为: H<100m,

Ae =[LW+2(L+W)*SQRT(H*(200-H))+3.1415926*H(200-H)]*10^(-6) = 0.0314 3.计算结果:

根据《防雷设计规范》，该建筑应该属于第二类防雷建筑。

附录:

二类:N>0.05 省部级办公建筑和其他重要场所、人员密集场所。

N>0.25 住宅、办公楼等一般性民用建筑物或一般性工业建筑。

三类:0.01<=N<=0.05 省部级办公建筑和其他重要场所、人员密集场所。

0.05<=N<=0.25 住宅、办公楼等一般性民用建筑物或一般性工业建筑。
