《自动变速器》PPT课件
合集下载
汽车自动变速器教学课件(PPT13)
了解所购变速器的售后服务政策 和服务网络，以便在使用过程中 遇到问题时能够得到及时有效的 解决。
05
自动变速器的安装与调试
Chapter
安装前的准备工作
01
02
03
04
确认自动变速器的型号和规格 ，以及与之匹配的发动机和车
辆信息。
检查自动变速器的外观和内部 零件是否完好无损，无裂纹、
变形或严重磨损等情况。
调试方法与步骤
在安装完成后，先进行空载试验，即不 连接负载的情况下启动发动机，并检查 自动变速器的运转情况。
在调试过程中，应注意安全操作规范， 避免发生意外事故。
根据检测结果对自动变速器进行相应的 调整和优化，如更换油封、调整换挡机 构或清洗滤网等。
进行负载试验，连接负载并逐渐增加负 载大小，观察自动变速器的换挡性能、 油温变化和异响等情况。
换挡冲击
检查油压、电磁阀和传感器等部件工作状况，清洗或更换 相关部件；检查控制单元和线路连接情况，修复或更换损 坏部件。
升挡过迟或不能升挡
检查节气门位置传感器、车速传感器等信号输入情况，清 洗或更换相关部件；检查控制单元和电磁阀工作状况，修 复或更换损坏部件。
锁止离合器故障
检查锁止离合器控制油路、电磁阀和传感器等部件工作状 况，清洗或更换相关部件；检查锁止离合器摩擦片和压盘 磨损情况，必要时进行更换。
04
自动变速器的性能评价与选购
Chapter
自动变速器的性能评价指标
传动效率
自动变速器的传动效率直接影响 汽车的燃油经济性和动力性，高 效率的变速器能够减少动力损失 ，提高汽车的加速性能和燃油经
济性。
换挡平顺性
自动变速器的换挡平顺性是评价 其性能的重要指标之一。换挡时 冲击小、振动小、噪声低的变速 器能够提高驾驶的舒适性和乘坐
05
自动变速器的安装与调试
Chapter
安装前的准备工作
01
02
03
04
确认自动变速器的型号和规格 ，以及与之匹配的发动机和车
辆信息。
检查自动变速器的外观和内部 零件是否完好无损，无裂纹、
变形或严重磨损等情况。
调试方法与步骤
在安装完成后，先进行空载试验，即不 连接负载的情况下启动发动机，并检查 自动变速器的运转情况。
在调试过程中，应注意安全操作规范， 避免发生意外事故。
根据检测结果对自动变速器进行相应的 调整和优化，如更换油封、调整换挡机 构或清洗滤网等。
进行负载试验，连接负载并逐渐增加负 载大小，观察自动变速器的换挡性能、 油温变化和异响等情况。
换挡冲击
检查油压、电磁阀和传感器等部件工作状况，清洗或更换 相关部件；检查控制单元和线路连接情况，修复或更换损 坏部件。
升挡过迟或不能升挡
检查节气门位置传感器、车速传感器等信号输入情况，清 洗或更换相关部件；检查控制单元和电磁阀工作状况，修 复或更换损坏部件。
锁止离合器故障
检查锁止离合器控制油路、电磁阀和传感器等部件工作状 况，清洗或更换相关部件；检查锁止离合器摩擦片和压盘 磨损情况，必要时进行更换。
04
自动变速器的性能评价与选购
Chapter
自动变速器的性能评价指标
传动效率
自动变速器的传动效率直接影响 汽车的燃油经济性和动力性，高 效率的变速器能够减少动力损失 ，提高汽车的加速性能和燃油经
济性。
换挡平顺性
自动变速器的换挡平顺性是评价 其性能的重要指标之一。换挡时 冲击小、振动小、噪声低的变速 器能够提高驾驶的舒适性和乘坐

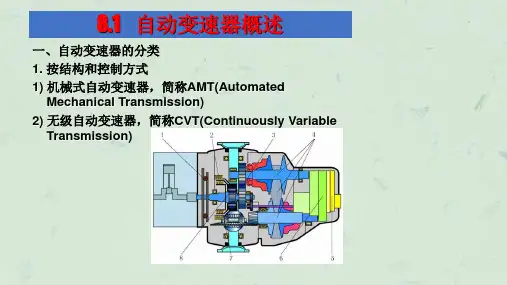

项目8自动变速器基本组成及液力变矩器2.ppt
四、自动变速器选档杆的使用 1. 选档杆的布置
8.1 自动变速器概述
2. 选档杆的档位情况 P：驻车档 R：倒档 N：空档 D：前进档 2：高速发动机制动档 L：低速发动机制动档
8.1 自动变速器概述
8.2 液力变矩器
准备知识： 液力偶合器的结构、组成 包括主动的泵轮、从动的涡轮和工作介质ATF油。
TW=TB+TD b. nw>0，接近0.85nB时，ATF与导轮叶片相切，TD=0，
Tw=TB c. nw≈nB，ATF流向导轮背面，TD<0，Tw=TB-TD
8.2 液力变矩器
四、液力变矩器特性 1. 定义：当发动机转速和转矩一定时，泵轮的转速和转
矩也一定，变矩比K、传动效率η与转速比i之间的变化 规律。 K=Tw/TB≥1 i=nw/nB≤1 η=Pw/PB=Ki≤1
8.2 液力变矩器
观看单向离合器录像。
8.2 液力变矩器
8.2 液力变矩器
2. 锁止离合器（TCC） a. 功用：把泵轮、涡轮刚性连在一起，减少液力变矩器
在高速比时的能量损耗，提高传动效率，提高汽车在 正常行驶时的燃油经济性，并防止ATF油过热。 b. 结构：
c. 原理：
8.2 液力变矩器
a)锁止状态 b)分离状态 1－涡轮轮毂 2－变矩器壳体 3－压盘 4－扭转减振器
8.2 液力变矩器
d. 控制条件 冷却液温度不能低于65°。 选档杆处于D位，且档位在D2、D3或D4档。 没有踩下制动踏板。 车速必须高于56km/h。 节气门开启。
观看锁止离合器录像。
8.2 液力变矩器
六、液力变矩器的故障与检修 1. 涡轮花键 1) 现象：前后档不走，但油压正常。 2) 检查：拆检，目视检查即可。
汽车自动变速器多媒体教学课件PPT幻灯片
控制策略优化
采用先进的控制算法和策略，实现自动变速器的智能换挡和动力 优化，提高驾驶舒适性和燃油经济性。
故障诊断与预测
通过实时监测和分析自动变速器的运行状态，及时发现并预测潜 在故障，提高维修效率和使用寿命。
未来自动变速器的发展趋势与挑战
更高传动效率
通过新材料、新工艺和先进设计等手段，提高自动变速器的传动效率，降低能耗和排放。
试验设备
包括测功机、转速扭矩传感器、油耗 测量仪等，用于测量自动变速器的性 能参数。
场地要求
试验场地应平整、宽敞，具备良好的 通风和照明条件，以确保试验过程的 安全和准确性。
试验过程与数据分析
试验准备
选择适当的试验车辆和自动变速器，安装测 量设备并进行调试。
试验过程
按照预定的试验方案进行试验，记录各项性 能参数的变化情况。
机构传递至车轮。
挡位变换路线
02
根据车速和发动机负荷等信号，换挡执行机构动作，实现不同
挡位间的变换。
辅助传动路线
03
包括倒挡、空挡等特殊挡位的传动路线，满足车辆不同行驶需
求。
03 自动变速器的控 制系统
控制系统概述
控制系统的基本结构与工 作流程
控制系统的作用与重要性
自动变速器的组成与工作 原理
01
阀故障等。
打滑
可能原因有液压油油面太低、 离合器或制动器磨损严重、油
泵磨损等。
升挡过迟
可能原因包括节气门拉索调整 不当、主油路油压过高、真空 式节气门阀真空软管破损等。
不能升挡
可能原因有车速传感器故障、 换挡电磁阀故障、控制单元故
障等。
故障诊断方法与步骤
初步检查
检查自动变速器的油面高度和油 质，观察是否有异味、变色或杂
采用先进的控制算法和策略，实现自动变速器的智能换挡和动力 优化，提高驾驶舒适性和燃油经济性。
故障诊断与预测
通过实时监测和分析自动变速器的运行状态，及时发现并预测潜 在故障，提高维修效率和使用寿命。
未来自动变速器的发展趋势与挑战
更高传动效率
通过新材料、新工艺和先进设计等手段，提高自动变速器的传动效率，降低能耗和排放。
试验设备
包括测功机、转速扭矩传感器、油耗 测量仪等，用于测量自动变速器的性 能参数。
场地要求
试验场地应平整、宽敞，具备良好的 通风和照明条件，以确保试验过程的 安全和准确性。
试验过程与数据分析
试验准备
选择适当的试验车辆和自动变速器，安装测 量设备并进行调试。
试验过程
按照预定的试验方案进行试验，记录各项性 能参数的变化情况。
机构传递至车轮。
挡位变换路线
02
根据车速和发动机负荷等信号，换挡执行机构动作，实现不同
挡位间的变换。
辅助传动路线
03
包括倒挡、空挡等特殊挡位的传动路线，满足车辆不同行驶需
求。
03 自动变速器的控 制系统
控制系统概述
控制系统的基本结构与工 作流程
控制系统的作用与重要性
自动变速器的组成与工作 原理
01
阀故障等。
打滑
可能原因有液压油油面太低、 离合器或制动器磨损严重、油
泵磨损等。
升挡过迟
可能原因包括节气门拉索调整 不当、主油路油压过高、真空 式节气门阀真空软管破损等。
不能升挡
可能原因有车速传感器故障、 换挡电磁阀故障、控制单元故
障等。
故障诊断方法与步骤
初步检查
检查自动变速器的油面高度和油 质，观察是否有异味、变色或杂
自动变速器概述PPT课件
二、自动变速器的使用
2、变速器的控制模式
保持模式（HOLD）
雪地驾驶模式
手动/自动转换模式
下坡模式
经济模式
运动模式.
控制模式
二、自动变速器的使用
3、各档的作用：
二、自动变速器的使用
“P”驻车档 传动比i＝O＝从齿/主齿＝主转速/从转速 作用：长时间停车用，锁止输出轴，可以起动可拔下钥匙和起动发动机。
无级手动一体
S档（运动模式）
一、自动变速器的类型
2、按汽车驱动方式分类：
前 驱
后 驱
自动变速驱动桥
自动变速器
一、自动变速器的类型
3、按变速器的速位
变 速 器
2前速
4前速
3前速
5前速
6前速
7前速
变按速 器 的 速 位
一、自动变速器的类型
4、按齿轮变速机构类型
变速器
1、使用过程中注意问题 b、超速档开关的作用（OD开关）： 锁止和开启超速档 汽车在市区行驶时，市区车流量大，频繁换档，而自动变速器每一次换档，变速器内负责换档的离合器和制动器就要经历一次摩擦过程，会造成变速器油温过高。
二、自动变速器的使用
1、使用过程中注意问题 c、加速踏板的正常控制 升档、降档的决定因素：发动机负荷和车速，抬起加速踏板变速器升档.
D1：起步档
D2: 过渡档
D3: 直接档
D4：超速档
i=2.5—3.2
i=1.4—1.6
i＝1
i=0.6—0.8
二、自动变速器的使用
“D”前进档:档位随负荷和车速变化
二、自动变速器的使用
“3” 前进档最高只能升至三档 “S” 雪地行车档 “1 2” “L” 发动机制动档，下坡时使用
2、变速器的控制模式
保持模式（HOLD）
雪地驾驶模式
手动/自动转换模式
下坡模式
经济模式
运动模式.
控制模式
二、自动变速器的使用
3、各档的作用：
二、自动变速器的使用
“P”驻车档 传动比i＝O＝从齿/主齿＝主转速/从转速 作用：长时间停车用，锁止输出轴，可以起动可拔下钥匙和起动发动机。
无级手动一体
S档（运动模式）
一、自动变速器的类型
2、按汽车驱动方式分类：
前 驱
后 驱
自动变速驱动桥
自动变速器
一、自动变速器的类型
3、按变速器的速位
变 速 器
2前速
4前速
3前速
5前速
6前速
7前速
变按速 器 的 速 位
一、自动变速器的类型
4、按齿轮变速机构类型
变速器
1、使用过程中注意问题 b、超速档开关的作用（OD开关）： 锁止和开启超速档 汽车在市区行驶时，市区车流量大，频繁换档，而自动变速器每一次换档，变速器内负责换档的离合器和制动器就要经历一次摩擦过程，会造成变速器油温过高。
二、自动变速器的使用
1、使用过程中注意问题 c、加速踏板的正常控制 升档、降档的决定因素：发动机负荷和车速，抬起加速踏板变速器升档.
D1：起步档
D2: 过渡档
D3: 直接档
D4：超速档
i=2.5—3.2
i=1.4—1.6
i＝1
i=0.6—0.8
二、自动变速器的使用
“D”前进档:档位随负荷和车速变化
二、自动变速器的使用
“3” 前进档最高只能升至三档 “S” 雪地行车档 “1 2” “L” 发动机制动档，下坡时使用
自动变速器ppt精品课件
定期更换变速箱油
根据车辆使用情况和变速箱类型，定 期更换变速箱油，一般建议每2-4万公 里更换一次。
正确使用与保养变速箱油
选择合适的变速箱油
根据变速箱类型和车辆使用情况选择合适的变速箱油，确保 油品质量。
正确操作变速箱
在驾驶过程中，应避免急加速、急减速等激烈驾驶方式，以 免对变速箱造成过大负荷。
常见故障诊断与排除
行星齿轮机构的工作原理
行星齿轮机构是自动变速器中的核心部分，它由 行星轮、齿圈、太阳轮和行星架组成。
当发动机运转时，太阳轮与输入轴一起转动，行 星轮在行星架的带动下转动，同时行星轮与齿圈 的啮合将动力传递到输出轴，从而实现动力的传 递和变速。
行星齿轮机构的工作原理是利用行星轮的转动来 实现动力的传递和变速。
无级变速器（CVT）
通过可调节的锥轮和钢带实现连续变化的传 动比。
自动变速器的优缺点
优点
提高驾驶便利性，减少驾驶者的 劳动强度，提供更好的加速和减 速性能，提高燃油经济性。
Байду номын сангаас缺点
制造成本较高，维修保养费用相 对较高，可能存在换挡顿挫和动 力传递损失的问题。
02
自动变速器的工作原理
液力变矩器的工作原理
它通过液力传动和行星齿轮机构 来实现自动换挡，使驾驶者无需 手动操作离合器和换挡杆即可实 现车辆的起步、加速和减速。
自动变速器的种类
液力自动变速器（AT）
利用液力变矩器和行星齿轮机构实现自动换 挡。
双离合变速器（DCT）
由两个离合器交替工作，实现快速换挡和动 力传递。
机械自动变速器（AMT）
结合了传统手动变速器和自动离合器的优点 ，通过电脑控制换挡和离合器操作。
自动变速器能够实现无级变速，避免了换挡时的动力中断 和顿挫感，使得发动机的动力能够更好地传递到驱动轮上 ，进一步提高了汽车的动力性能。
根据车辆使用情况和变速箱类型，定 期更换变速箱油，一般建议每2-4万公 里更换一次。
正确使用与保养变速箱油
选择合适的变速箱油
根据变速箱类型和车辆使用情况选择合适的变速箱油，确保 油品质量。
正确操作变速箱
在驾驶过程中，应避免急加速、急减速等激烈驾驶方式，以 免对变速箱造成过大负荷。
常见故障诊断与排除
行星齿轮机构的工作原理
行星齿轮机构是自动变速器中的核心部分，它由 行星轮、齿圈、太阳轮和行星架组成。
当发动机运转时，太阳轮与输入轴一起转动，行 星轮在行星架的带动下转动，同时行星轮与齿圈 的啮合将动力传递到输出轴，从而实现动力的传 递和变速。
行星齿轮机构的工作原理是利用行星轮的转动来 实现动力的传递和变速。
无级变速器（CVT）
通过可调节的锥轮和钢带实现连续变化的传 动比。
自动变速器的优缺点
优点
提高驾驶便利性，减少驾驶者的 劳动强度，提供更好的加速和减 速性能，提高燃油经济性。
Байду номын сангаас缺点
制造成本较高，维修保养费用相 对较高，可能存在换挡顿挫和动 力传递损失的问题。
02
自动变速器的工作原理
液力变矩器的工作原理
它通过液力传动和行星齿轮机构 来实现自动换挡，使驾驶者无需 手动操作离合器和换挡杆即可实 现车辆的起步、加速和减速。
自动变速器的种类
液力自动变速器（AT）
利用液力变矩器和行星齿轮机构实现自动换 挡。
双离合变速器（DCT）
由两个离合器交替工作，实现快速换挡和动 力传递。
机械自动变速器（AMT）
结合了传统手动变速器和自动离合器的优点 ，通过电脑控制换挡和离合器操作。
自动变速器能够实现无级变速，避免了换挡时的动力中断 和顿挫感，使得发动机的动力能够更好地传递到驱动轮上 ，进一步提高了汽车的动力性能。
汽车自动变速器内容ppt(63张)
7
2020年10月3日星期
北京邮电大学自动化学院
8
2020年10月3日星期
北京邮电大学自动化学院
9
自动变速器的特点
1.自动变速器除倒档由手控制外，其他各前进档 都可根据发动机工况和车速进行自动换档 2.安装了液力变矩器，提高了汽车行驶安全性， 汽车起步、加速更加平稳，还能避免发动机过载 3.自动变速器结构复杂，零部件较多，维修要有 针对性 4.自动变速器造价比较昂贵 5.电控自动变速器有模式选择、自我诊断、失效 保护等功能
北京邮电大学自动化学院
22
汽车自动变速器内容(ppt63页)
汽车自动变速器内容(ppt63页)
单向离合器工作原理图
当外座圈按图示方向 顺时针转动时，外座 圈推动楔快转动，由 于L1小于L楔快不能锁 止外座圈，外座圈可 以自由转动。（注：1 外座圈2内座圈）
2020年10月3日星期
北京邮电大学自动化学院
2020年10月3日星期
北京邮电大学自动化学院
20
汽车自动变速器内容(ppt63页)
汽车自动变速器内容(ppt63页)
2.液力变矩器工作原理
2020年10月3日星期
北京邮电大学自动化学院
21
汽车自动变速器内容(ppt63页)
汽车自动变速器内容(ppt63页)
单向离合器构造
2020年10月3日星期
汽车自动变速器内容(ppt63页)
2020年10月3日星期
北京邮电大学自动化学院
25
汽车自动变速器内容(ppt63页)
汽车自动变速器内容(ppt63页)
其它形式的单向离合器
2020年10月3日星期
北京邮电大学自动化学院
26
汽车原理自动变速器电子控制系统ppt课件
一、传感器 5、发动机冷却液温度传感器
图12-14为一典型的 发动机冷却液温度传感器。 它的外壳以螺纹旋入发动 机冷却系统，通常是位于 冷却系中靠近节温器的地 方。
11
第十二章 自动变速器电子控制系统
第二节 电子控制系统控制部件的结构原理
一、传感器 6、自动变速器油温度传感器 自动变速器油温度传感器安装在自动变速器油底壳内的液压阀阀
第二节 电子控制系统控制部件的结构原理
三、电磁阀 1、脉冲式电磁阀 脉冲式电磁阀的结构与开关式电磁阀基本相似，也是由电磁线圈、
衔铁、阀芯等组成，如图12-23所示。其作用是控制油路中油压的大小。
19
第十二章 自动变速器电子控制系统
第三节 电控自动变速器的阀体
电液式控制系统的控制阀也是采用由各种控制阀组成的阀体， 它和液压式控制系统的阀体具有相似的结构。
5
第十二章 自动变速器电子控制系统
第二节 电子控制系统控制部件的结构原理
一、传感器 1、节气门位置传感器
6
第十二章 自动变速器电子控制系统
第二节 电子控制系统控制部件的结构原理
一、传感器 2、发动机转速传感器
7
第十二章 自动变速器电子控制系统
第二节 电子控制系统控制部件的结构原理
一、传感器 3、车速传感器
17
第十二章 自动变速器电子控制系统
第二节 电子控制系统控制部件的结构原理
三、电磁阀 1、开关式电磁阀
开关式电磁阀的作用：开启和关 闭自动变速器油路，可用于控制换挡 阀及液力变矩器的锁止离合器锁止阀。 开关式电磁阀由电磁线圈、衔铁、阀 芯和回位弹簧等组成，如图12-22所 示。
18
第十二章 自动变速器电子控制系统
33
图12-14为一典型的 发动机冷却液温度传感器。 它的外壳以螺纹旋入发动 机冷却系统，通常是位于 冷却系中靠近节温器的地 方。
11
第十二章 自动变速器电子控制系统
第二节 电子控制系统控制部件的结构原理
一、传感器 6、自动变速器油温度传感器 自动变速器油温度传感器安装在自动变速器油底壳内的液压阀阀
第二节 电子控制系统控制部件的结构原理
三、电磁阀 1、脉冲式电磁阀 脉冲式电磁阀的结构与开关式电磁阀基本相似，也是由电磁线圈、
衔铁、阀芯等组成，如图12-23所示。其作用是控制油路中油压的大小。
19
第十二章 自动变速器电子控制系统
第三节 电控自动变速器的阀体
电液式控制系统的控制阀也是采用由各种控制阀组成的阀体， 它和液压式控制系统的阀体具有相似的结构。
5
第十二章 自动变速器电子控制系统
第二节 电子控制系统控制部件的结构原理
一、传感器 1、节气门位置传感器
6
第十二章 自动变速器电子控制系统
第二节 电子控制系统控制部件的结构原理
一、传感器 2、发动机转速传感器
7
第十二章 自动变速器电子控制系统
第二节 电子控制系统控制部件的结构原理
一、传感器 3、车速传感器
17
第十二章 自动变速器电子控制系统
第二节 电子控制系统控制部件的结构原理
三、电磁阀 1、开关式电磁阀
开关式电磁阀的作用：开启和关 闭自动变速器油路，可用于控制换挡 阀及液力变矩器的锁止离合器锁止阀。 开关式电磁阀由电磁线圈、衔铁、阀 芯和回位弹簧等组成，如图12-22所 示。
18
第十二章 自动变速器电子控制系统
33
《自动变速器》PPT课件 (2)
62
2）手控阀
功用： 驾驶员通过手控阀实现油路的转换来改变自动变速器的工作范围。
03:06
自动变速器
63
3）节气门阀
功用：产生与节气门开度成正比的油压，控制换档阀，实现自动换档。 结构： （机械式）
节气门阀体
03:06
自动变速器
64
功用： 4）速控阀 产生与车速成正比的速控油压，控制换档阀，实现自动换档。
实现倒档
P
R
N
实现空档
应用：
轿车上广泛应用，大型客车、自卸车及 工程车辆上应用也逐渐增多。
03:06
自动变速器
41
5.四元件变矩器 § 5.1构造
四元件综合式液力变矩器比三元件液力变矩器多了一个导 轮，两个导轮分别装在各自的单向离合器上。
03:06
自动变速器
42
5.四元件变矩器 § 5.1工作特性
特性：两个变矩器特性和一个耦合器
平稳起步和加速。
衰减振动并防止传动系过载。
减少换档次数。
根据汽车的行驶阻力，自动改 变传动比（无级变速）。P81
03:06
自动变速器
31
3.液力变矩器 § 3.4缺点
输出转矩和输入转矩比值的 变化范围小，不能够满足汽车 使用的要求，因此在其后串联 一个有级式机械变速器组成液 力机械自动变速器。P8
03:06
自动变速器
4
1.概述
§ 1.3分类
（1）按传动比的变化方式分：
有级式自动变速器：也级式自动变速器：包括电力式、 动液式（液力变矩器）、金属带式无 级变速器。
综合式自动变速器：也称为液力机
械式03自:06 动变速器。自P动7变4速器
5
自动变速器 PPT课件
太阳轮
行星架
15
2、行星齿轮机构变速原理
运动方程式： n1+αn2－（1+α）n3=0
n1：太阳轮转速； n2：齿圈转速； n3：行星架转速； α=Z2/Z1； Z1：太阳轮的齿数； Z2：齿圈的齿数
16
行星齿轮机构的传动规律
1）齿圈2固定，太阳轮1主动，行星架3从动，减速同向
运动； i13=n1/n3= Z3/Z1=1+Z2/Z1＞1
传动规律小节
方案 1 2 3 4 5 6 7 8
主动件 太阳轮
被动件 行星架
固定件 齿圈
齿圈
行星架
太阳轮
太阳轮
齿圈
行星架
齿圈
行星架
太阳轮
齿圈
太阳轮
任意两个连成一体
行星架 太阳轮
齿圈 行星架
无任意元件制动又无任二元件连成一体
传动比 1+ α
（1+ α ）/ α －α
α/ （1+ α ） 1 / （1+ α ）
30
工作原理： 依靠容积的变化，进油和出油，又称为容积 泵。
注意： a.装用自动变速器的汽车不能利用推车起动的
方法使发动机运转； b.装用自动变速器的汽车不能被长距离拖车
－1/ α 1
三元件自由转
备注
减速 增扭
增速 减扭 直接档 空档
ห้องสมุดไป่ตู้
19
四、行星齿轮换档执行元件
离合器、制动器和单向离合器 基本作用：连接、固定和锁止。 1、离合器： 连接作用
止推轴承
弹簧座
摩擦片（内 花键）
卡环
回位弹簧
离合器毂
离合器鼓
卡环
行星架
15
2、行星齿轮机构变速原理
运动方程式： n1+αn2－（1+α）n3=0
n1：太阳轮转速； n2：齿圈转速； n3：行星架转速； α=Z2/Z1； Z1：太阳轮的齿数； Z2：齿圈的齿数
16
行星齿轮机构的传动规律
1）齿圈2固定，太阳轮1主动，行星架3从动，减速同向
运动； i13=n1/n3= Z3/Z1=1+Z2/Z1＞1
传动规律小节
方案 1 2 3 4 5 6 7 8
主动件 太阳轮
被动件 行星架
固定件 齿圈
齿圈
行星架
太阳轮
太阳轮
齿圈
行星架
齿圈
行星架
太阳轮
齿圈
太阳轮
任意两个连成一体
行星架 太阳轮
齿圈 行星架
无任意元件制动又无任二元件连成一体
传动比 1+ α
（1+ α ）/ α －α
α/ （1+ α ） 1 / （1+ α ）
30
工作原理： 依靠容积的变化，进油和出油，又称为容积 泵。
注意： a.装用自动变速器的汽车不能利用推车起动的
方法使发动机运转； b.装用自动变速器的汽车不能被长距离拖车
－1/ α 1
三元件自由转
备注
减速 增扭
增速 减扭 直接档 空档
ห้องสมุดไป่ตู้
19
四、行星齿轮换档执行元件
离合器、制动器和单向离合器 基本作用：连接、固定和锁止。 1、离合器： 连接作用
止推轴承
弹簧座
摩擦片（内 花键）
卡环
回位弹簧
离合器毂
离合器鼓
卡环
自动变速器PPT
档位传感器
档位传感器
档位开关逻辑状态
变速器温度传感器
油压传感器
油压传感器
油压传感器
压力开关
压力开关
压力开关
输入/输出速度传感器 输入 输出速度传感器
输入/输出转速传感器 输入 输出转速传感器
输出控制元件
直接输出
● 变速器控制继电器 ● 电磁阀 ● 扭矩管理请求（TRD）
间接输出
3-22
电控液力变矩器离合器（ 电控液力变矩器离合器（EMCC） ）
● 无EMCC—由于变速器故障或者因为TCM 在 目前的行驶条件下认为不需要EMCC。 ● 部分EMCC（只在TCC 接合期间）—部分 EMCC 一直保持到请求完全EMCC。在部分 EMCC 期间，会出现打滑。 ● 完全EMCC—在部分EMCC，发动机转速处 于变速器输入转速相对与发动机转速要求的 打滑范围内之后进入EMCC。 ● 渐变到无EMCC—渐变到无EMCC 用于柔化 从完全EMCC 或者部分EMCC 变化到无 EMCC。这可在中等节气门开度下减小低档/ 倒档电磁阀的占空比来完成。
国产大捷龙车型技术培训
自动变速器
课程目标
变速器油识别， 变速器油识别，保养周期与更换流程 正确识别变速器机械部件及其调整过程 正确识别变速器液压系统部件 熟悉变速器机械动力传递过程和液压动力传递 熟悉变速器的电子控制过程
课程内容
驱动桥概述 机械部件识别与动力传递 液压系统部件识别与液力传递 电子控制系统 基本诊断
蓄压器
OD UD
2/4
L/R
蓄压器
TCC接合与分开 接合与分开
驻车/怠速 驻车 怠速
倒档
一档
二档
二档EMCC 二档
三档
《认识自动变速器》课件
《认识自动变速器》PPT 课件
自动变速器是现代汽车的重要组成部分，本课件将带您深入了解自动变速器 的定义、作用、工作原理、优点和缺点，以及保养和维修方法，展望未来发 展趋人工操作离合器的情况下，根据车速和发动机转速自动实现 换挡的装置。
作用
自动变速器能够使驾驶者更加轻松、舒适地驾驶汽车，提高行驶的平顺性和燃油经济性。
参考资料
1. 自动变速器技术回顾与展望 2. 汽车自动变速器原理与维修 3. 汽车技术手册
自动变速器的保养和维修
保养方法
定期更换自动变速器油、清洗油滤，确保润滑和散热效果良好。
维修方法
检查变速器故障代码，通过故障诊断仪进行维修、更换磨损零件，保证正常的工作状态。
常见故障及解决方案
常见故障包括换挡不顺畅、漏油等，根据具体故障情况采取相应的维修措施。
自动变速器的未来发展趋势
朝向
自动变速器将朝着更加智能化、 高效能、环保的方向发展，包括 电动变速器等。
自动变速器的优点和缺点
1 优点
1. 驾驶更加轻松、舒适。
2. 提高行驶平顺性和燃油 经济性。
3. 适应不同驾驶环境和驾 驶习惯。
2 缺点
1. 成本较高。 2. 维修和保养较复杂。 3. 损耗较传统手动变速器 大。
3 使用注意事项
1. 避免长时间脚踩刹车。
2. 按照厂家要求进行保养 和维修。
3. 注意自动变速器油的更 换周期。
技术发展趋势
液力变矩器的效率提升、新型换 挡机构的应用等技术的发展是未 来的主要方向。
市场前景
自动变速器市场将持续增长，因 为更多汽车制造商将其作为标准 配置，消费者对驾驶舒适性的需 求也在增加。
总结
自动变速器是现代汽车的重要组成部分，通过了解自动变速器的定义、工作 原理和保养等关键信息，我们能更好地驾驶汽车，并展望其未来的发展和应 用前景。
自动变速器是现代汽车的重要组成部分，本课件将带您深入了解自动变速器 的定义、作用、工作原理、优点和缺点，以及保养和维修方法，展望未来发 展趋人工操作离合器的情况下，根据车速和发动机转速自动实现 换挡的装置。
作用
自动变速器能够使驾驶者更加轻松、舒适地驾驶汽车，提高行驶的平顺性和燃油经济性。
参考资料
1. 自动变速器技术回顾与展望 2. 汽车自动变速器原理与维修 3. 汽车技术手册
自动变速器的保养和维修
保养方法
定期更换自动变速器油、清洗油滤，确保润滑和散热效果良好。
维修方法
检查变速器故障代码，通过故障诊断仪进行维修、更换磨损零件，保证正常的工作状态。
常见故障及解决方案
常见故障包括换挡不顺畅、漏油等，根据具体故障情况采取相应的维修措施。
自动变速器的未来发展趋势
朝向
自动变速器将朝着更加智能化、 高效能、环保的方向发展，包括 电动变速器等。
自动变速器的优点和缺点
1 优点
1. 驾驶更加轻松、舒适。
2. 提高行驶平顺性和燃油 经济性。
3. 适应不同驾驶环境和驾 驶习惯。
2 缺点
1. 成本较高。 2. 维修和保养较复杂。 3. 损耗较传统手动变速器 大。
3 使用注意事项
1. 避免长时间脚踩刹车。
2. 按照厂家要求进行保养 和维修。
3. 注意自动变速器油的更 换周期。
技术发展趋势
液力变矩器的效率提升、新型换 挡机构的应用等技术的发展是未 来的主要方向。
市场前景
自动变速器市场将持续增长，因 为更多汽车制造商将其作为标准 配置，消费者对驾驶舒适性的需 求也在增加。
总结
自动变速器是现代汽车的重要组成部分，通过了解自动变速器的定义、工作 原理和保养等关键信息，我们能更好地驾驶汽车，并展望其未来的发展和应 用前景。
汽车自动变速器(PPT13)
清洗变速器滤网
02
定期清洗变速器滤网，防止杂质和颗粒对变速器内部零件造成
磨损。
检查并调整变速器控制系统
03
检查变速器的电子控制系统，确保其正常工作，并根据需要进
行调整。
故障诊断与排除方法
观察故障现象
注意自动变速器的工作状态， 观察是否有异响、顿挫、漏油
等异常现象。
使用诊断工具
利用专业的汽车诊断工具，读 取变速器的故障码和数据流， 帮助定位故障。
检查相关部件
根据故障现象和诊断结果，检 查与故障相关的部件，如传感 器、执行器、控制模块等。
更换或维修故障部件
对于损坏或失效的部件，进行 更换或维修，恢复变速器的正
常工作状态。
05
自动变速器在新能源汽车中的应用
新能源汽车对自动变速器的需求特点
高效能量转换新能源汽车需要自动 Nhomakorabea 速器实现高效能量转换
控制策略优化
通过优化控制策略，提高变速器的响 应速度和换挡平顺性，提升驾驶体验 。
轻量化设计
采用高强度铝合金等轻量化材料，降 低变速器重量，提高整车续航里程。
高可靠性保障
通过严格的试验验证和质量控制，确 保变速器的可靠性和稳定性。
未来发展趋势预测
多挡位自动变速器
随着新能源汽车对动力性和经济性的更 高要求，多挡位自动变速器将成为发展
趋势。
集成化设计
将自动变速器与其他动力总成部件进 行集成化设计，降低整车重量和成本
。
智能化控制
结合人工智能、大数据等技术，实现 自动变速器的智能化控制，提高换挡 品质和燃油经济性。
电动化发展
随着电动汽车的普及，电动化自动变 速器将成为未来发展的重要方向。
